GSL 2 Professional - Laser nivo BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Talni laserski nivo
Znamka	Bosch
Model	GSL 2 Professional
Kategorija	Laserski nivo
Dimenzije (D x Š x V)	210 x 195 x 205 mm
Teža (v skladu z EPTA 01:2014)	1,4 kg
Napajanje	4 alkalijske baterije 1,5 V LR06 (AA) ali litij-ionski akumulator 10,8 V
Avtonomija (alkalijske baterije)	15 h
Avtonomija (akumulator 1,3 Ah)	15 h
Avtonomija (akumulator 1,5 Ah)	25 h
Laserski razred	3R (IEC 60825-1)
Vrsta laserja	630-670 nm, <5 mW
Doseg (brez tarče)	10 m
Doseg (s tarčo)	20 m
Natančnost niveliranja	±0,3 mm/m
Območje samodejnega niveliranja	±4°
Tipičen čas niveliranja	< 5 s
Delovna temperatura	-10 °C do +50 °C
Temperatura shranjevanja	-20 °C do +70 °C
Stopnja zaščite	IP 54 (zaščiten pred prahom in brizganjem vode)
Glavne funkcije	Samodejno niveliranje, motorno vrtenje (prek daljinskega upravljalnika), ročno nastavljanje višine, lasersko poravnavanje
Priložena dodatna oprema	Laserska tarča, očala za ogled žarka, transportni kovček; daljinski upravljalnik RC 2 (Set različica)
Vzdrževanje in čiščenje	Čistite z mehko, vlažno krpo; ne uporabljajte detergentov ali topil; shranjujte v kovčku.
Varnost	Laser razreda 3R – ne usmerjajte žarka v oči; pred vzdrževanjem odstranite baterije/akumulator; uporabljajte samo originalno Bosch dodatno opremo.
Nadomestni deli in popravljivost	Popravilo samo v pooblaščenem servisu Bosch; 10-mestna številka artikla na tipski ploščici.

Pogosto zastavljena vprašanja - GSL 2 Professional BOSCH

Kakšna je avtonomija talnega laserja GSL 2 Professional?

Z alkalijskimi baterijami (4x LR06) je avtonomija približno 15 ur. Z litij-ionskim akumulatorjem Bosch 1,3 Ah je prav tako 15 ur, z akumulatorjem 1,5 Ah pa 25 ur.

Kako poravnati dve laserski črti?

Obrnite gumb za nastavitev višine (9), dokler se obe črti ne prekrivata na referenčni točki (približno 50 cm pred napravo). Če se ne prekrivata, premaknite napravo na površino z bližjo višino.

Ali lahko z daljinskim upravljalnikom izklopim napravo?

Ne, daljinski upravljalnik ne omogoča izklopa talnega laserja. Uporabiti morate stikalo za vklop/izklop (8). Daljinski upravljalnik služi samo za nadzor vrtenja (hitro, počasi ali po korakih).

Kaj storiti, če laser po vklopu utripa?

Utripanje pomeni, da je naprava zunaj območja samodejnega niveliranja (±4°). Napravo postavite na bolj vodoravno površino; ko je v območju, črti ostaneta stalno prižgani.

Kakšna je natančnost niveliranja GSL 2?

Natančnost je ±0,3 mm/m. To pomeni, da je pri 10 metrih največje odstopanje 3 mm.

Kako očistiti napravo?

Uporabite mehko, vlažno krpo. Naprave nikoli ne potapljajte v vodo in ne uporabljajte detergentov ali topil. Redno čistite območja blizu laserskega izhoda, da odstranite prah.

Ali lahko uporabljam polnilne baterije?

Da, naprava sprejema litij-ionske akumulatorje Bosch (10,8 V) in klasične alkalijske baterije. Za akumulatorje uporabljajte samo priporočene Bosch polnilnike.

Ali je normalno, da se naprava po 30 minutah sama izklopi?

Da, samodejni izklop po 30 minutah nedejavnosti je funkcija varčevanja z energijo. Za ponovni zagon preklopite stikalo za vklop/izklop na 'Izklopljeno' in nato nazaj na 'Vklopljeno'. Z daljinskim upravljalnikom (Set) ga lahko prebudite s pritiskom na tipko.

Kako razlagati dve laserski črti na tleh?

Če se črti prekrivata, je površina na isti višini kot referenčna točka. Če sta ločeni ali prekinjeni, gre za višinsko razliko. Uporabite lasersko tarčo (10) za merjenje odstopanja v milimetrih.

Kaj storiti v primeru okvare ali napake?

Popravilo zaupajte izključno pooblaščenemu servisu Bosch. Naprave ne odpirajte sami. Za identifikacijo naprave glejte 10-mestno številko artikla na tipski ploščici.

NAVODILA ZA UPORABO GSL 2 Professional BOSCH

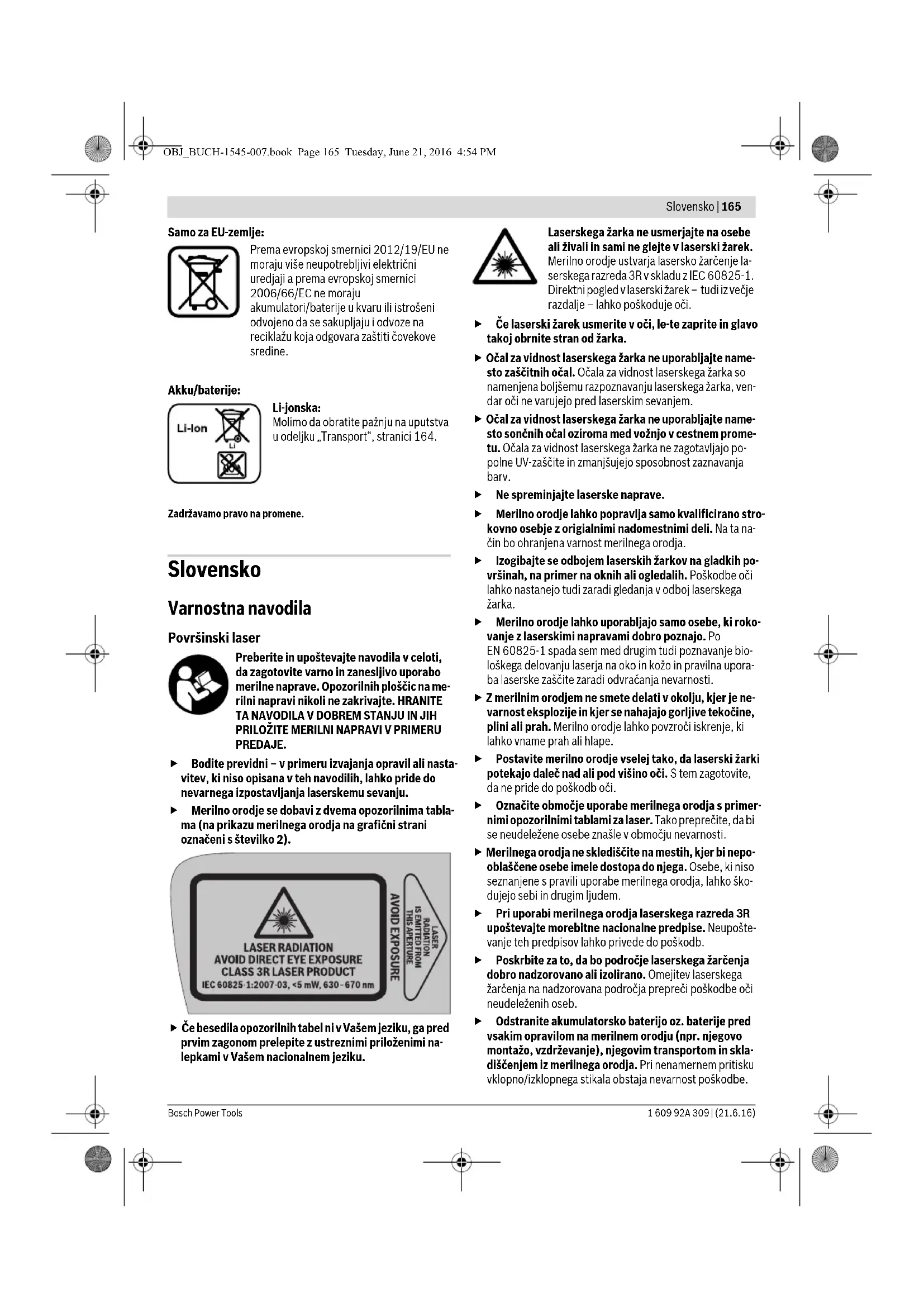

Bodite previdni - v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju. Merilno orodje se dobavi z dvema opozorilnima tablama (na prikazu merilnega orodja na grafični strani označeni s številko 2).

• Če besedila opozorilnih tabel ni v vašem jeziku, ga pred prvim zagonom prelepite z ustreznimi priloženimi nalepkami v vašem nacionalnem jeziku.

Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 3R v skladu z IEC 60825-1. Direktni pogled v laserski žarek - tudi z večje razdalje - lahko poškoduje oči.

• Laserski žarek usmerite v oči, le-te zaprite in glavo takoj obrnite stran od žarka. Očala za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem. Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv. Ne spreminjajte laserske naprave. Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja. Izogibajte se odbojem laserskih žarkov na gladkih površinah, na primer na oknih ali ogledalih. Poškodbe oči lahko nastanejo tudi zaradi gledanja v odboj laserskega žarka. Merilno orodje lahko uporabljajo samo osebe, ki rokovanje z laserskimi napravami dobro poznajo. Po EN 60825-1 spada sem med drugim tudi poznavanje biološkega delovanja laserja na oko in kožo in pravilna uporaba laserske zaščite zaradi odvračanja nevarnosti. Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape. Postavite merilno orodje vselej tako, da laserski žarki potekajo daleč nad ali pod višino oči. S tem zagotovite, da ne pride do poškodb oči. Označite območje uporabe merilnega orodja s primernimi opozorilnimi tablami za laser. Tako preprečite, da bi se neudeležene osebe znašle v območju nevarnosti. Merilnega orodja ne shranjujte na mestih, kjer bi nepooblaščene osebe imele dostop do njega. Osebe, ki niso seznanjene s pravili uporabe merilnega orodja, lahko škodujejo sebi in drugim ljudem. Pri uporabi merilnega orodja laserskega razreda 3R upoštevajte morebitne nacionalne predpise. Neupoštevanje teh predpisov lahko privede do poškodb. Poskrbite za to, da bo področje laserskega žarčenja dobro nadzorovano ali izolirano. Omejitev laserskega žarčenja na nadzorovana področja prepreči poškodbe oči neudeleženih oseb. Odstranite akumulatorsko baterijo oz. baterije pred vsakim opravilom na merilnem orodju (npr. njegovo montažo, vzdrževanje), njegovim transportom in skladiščenjem iz merilnega orodja. Pri nenamernem pritisku vklopno/izklopnega stikala obstaja nevarnost poškodbe.

Ne odpirajte akumulatorske baterije. Obstaja nevarnost kratkega stika.

Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.

Neoporabljene akumulatorske baterije se ne smejo nahajati v bližini sponk, kovancev, ključev, žebljev, vijakov ali drugih majhnih kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko posledično povzroči opekline ali požar. Pri napačni uporabi lahko iz akumulatorske baterije izstopi tekočina. Preprečite kontakt z njo. Pri naključnem stiku izperite z vodo. Ob stiku tekočine z očmi morate poleg tega poiskati zdravniško pomoč. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje kože ali opekline. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljivi hlapi. Poskrbite za dovajanje svežega zraka in pri težavah pojdite k zdravniku. Ti hlapi lahko povzročijo draženje dihalnih poti. Akumulatorske baterije polnite samo v polnilnih napravah, ki jih priporoča proizvajalec. Za polnilno napravo, ki je primerna za določeno vrsto akumulatorskih baterij, obstaja nevarnost požara v primeru, če jo uporabljate z drugimi akumulatorskimi baterijami. Akumulatorsko baterijo uporabljajte le v povezavi z vašim merilnim izdelkom Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Uporabljajte samo originalne akumulatorske baterije Bosch z napetostjo, ki je navedena na tipski tablici vašega merilnega orodja. Pri uporabi drugih akumulatorskih baterij, na primer ponaredkov, predelanih akumulatorskih baterij ali akumulatorskih baterij tujih podjetij, obstaja nevarnost poškodb in materialnih škod zaradi eksplozije akumulatorskih baterij.

Poskrbite za to, da se merilno orodje in laserska ciljna tabla 10 ne nahajata v bližini srčnih spodbujevalnikov. Magneti merilnega orodja in laserske ciljne table ustvarjajo polje, ki lahko vpliva na delovanje srčnih spodbujevalnikov.

Merilno orodje in laserska ciljna tabla 10 se ne smeta nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vplivanja magnetov merilnega orodja in laserske ciljne table lahko pride do nepopravljivih izgub podatkov.

Daljinski upravljalec (GSL 2 Set)

Vsa navodila morate prebrati in jih upoštevati. TA NAVODILA DOBRO SHRANITE.

Popravilo daljinskega upravljalca - samo z originalnimi rezervnimi deli - smejo izvajati le kvalificirani strokovnjaki. S tem je zagotovljeno, da se ohrani funkcionalnost daljinskega upravljalca. Z daljinskim upravljalcem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Daljinski upravljalec lahko povzroči iskrenje, ki lahko vname prah ali hlape.

Opis in zmogljivost izdelka

Prosimo, da odprete dvojno grafično stran s slikami površinskega laserja in daljinskega upravljalca in jo pustite odprto, medtem ko berete navodilo za uporabo.

Uporaba v skladu z namenom

Površinski laser

Merilno orodje je namenjeno za preverjanje ravnosti talnih površin.

Merilno orodje primerno je za uporabo v notranjih prostorih.

Daljinski upravljalec (GSL 2 Set)

Daljinski upravljalec je namenjen za krmiljenje površinskih laserjev v notranjih prostorih.

Komponente na sliki

Oštevilčenje prikazanih komponent se nanaša na prikaz površinskega laserja in daljinskega upravljalca na grafičnih straneh.

Površinski laser

1 Izstopna odprtina laserskega žarka 2 Opozorilna ploščica laserja 3 Ročaj 4 Sprejemna leča daljinskega krmilnika (GSL 2 Set) 5 Prikaz stanja napolnjenosti 6 Aretiranje pokrova predalčka za baterije 7 Pokrov predalčka za baterije 8 Vklopno/izklopno stikalo 9 Vrtljivi gumb višinske nastavitve 10 Laserska ciljna tabla 11 Merilna konica laserske ciljne table 12 Serijska številka površinskega laserja 23 Akumulatorska baterija*

Daljinski upravljalec

13 Izstopna odprtina za infrardeči žarek 14 Tipka za hitro vrtenje proti smeri urnega kazalca 15 Tipka za počasno vrtenje proti smeri urnega kazalca 16 Tipka za postopno vrtenje proti smeri urnega kazalca 17 Tipka za postopno vrtenje v smeri urnega kazalca 18 Tipka za počasno vrtenje v smeri urnega kazalca 19 Tipka za hitro vrtenje v smeri urnega kazalca 20 Pokrov predalčka za baterije vklj. z daljinskim upravljalcem

21 Aretiranje pokrova predalčka za baterije daljinskega upravljalca 22 Serijska številka

Pribor/nadomestni deli

24 Očala za vidnost laserskega žarka 25 Kověek Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Tehnični podatki

Površinski laser GSL 2 GSL 2 Set
Številka artikla	3 601 K64 000	3 601 K64 001
		3 601 K64 070
		3 601 K64 0RO
Daljinski vodeno motorna vrtljiva osnova	- •
Delovno območje1)
- brez laserske ciljne table	10 m	10 m
- z lasersko ciljno tablo	20 m	20 m
Točnost nivaliranja ±0,3 mm/m ±0,3 mm/m
Področje samoniveliranja tipićno	±4° ±4°
Čas nivaliranja tipićno	<5s <5s
Delovna temperatura	-10°C...+50°C	-10°C...+50°C
Temperatura skladišćenja	-20°C...+70°C	-20°C...+70°C
Relativna zračna vlaga maks.	90%	90%
Laserski razred	3R	3R
Tip laserja	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
Baterije (alkalijski-manganove)	4 x 1,5 V LR06 (AA)	4 x 1,5 V LR06 (AA)
Akumulatorske baterije (litij-ionske)	10,8 V	10,8 V
Trajanje obratovanja
- Baterije (alkalijski-manganove)	15 h	15 h
- Akumulatorske baterije (litij-ionske) (1,3 Ah)	15 h	15 h
- Akumulatorske baterije (litij-ionske) (1,5 Ah)	25 h	25 h
Teža po EPTA-Procedure 01:2014	1,4 kg	1,4 kg
Mere (dolžina x širina x višina)	210 x 195 x 205 mm	210 x 195 x 205 mm
Vrsta zašcite	IP 54 (zašcita pred prahom in vodnimi curki)	IP 54 (zašcita pred prahom in vodnimi curki)
1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjsa.
Za nedvoumno identificiranje povrsinskega laserjva velja serijska stevlka 12 na tipski tablici.

Daljinski upravljalec	RC 2
Številka artikla	3 601 K69 C00
Delovno območje2)	20 m
Delovna temperatura	-10 °C...+50 °C
Temperatura skladišćenja	-20 °C...+70 °C
Bateriji	3 x 1,5 V LRO3 (AAA)
Teža po EPTA-Procedure 01:2014	0,05 kg
2) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na pri-mer direktno sončno sevanje) zmanja;
Za nedvoumno identificiranje daljinskega upravljalca služi serijska ste-vilka 22 na tipski tablici.

Montaža

Oskrba z energijo površinskega laserja

Merilno orodje lahko upravljate ali z običajnimi baterijami ali z litij-ionsko akumulatorsko baterijo Bosch.

Pogon z baterijami (glejte sliko B)

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganovih baterij.

Za vstavljanje in odstranitev baterij morate višinsko nastavitev merilnega orodja namestiti v najnižji položaj. V ta namen zavrtite glavo 9 višinske nastavitve do prislona v smeri proti urnemu kazalcu.

Če želite odpreti pokrov predalčka za baterije 7, pritisnite na aretiranje 6 in odprite pokrov predalčka. Vstavite baterije. Pri tem pazite na pravilnost polov, ki je prikazana na notranji strani pokrova predalčka za baterije.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

• Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dolgim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.

Pogon z akumulatorsko baterijo (glejte sliko C)

Uporabljajte samo originalne litij-ionske akumulatorske baterije Bosch z napetostjo, ki je navedena na tipski tablici vašega merilnega orodja. Uporaba drugih akumulatorskih baterij lahko vodi do poškodb in nevarnosti požara.

Opozorilo: Uporaba akumulatorskih baterij, ki niso namenjene za vaše merilno orodje, lahko vodi do napačnega delovanja ali poškodovanja merilnega orodja.

Opozorilo: Akumulatorska baterija je pri dobavi delno napolnjena. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v polnilni napravi.

Uporabljajte le polnilne naprave, ki so navedene na strani pribora. Izključno te polnilne naprave so usklajene s primernimi litij-ionskimi akumulatorskimi baterijami za vaše merilno orodje.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.

Akumulatorska baterija je opremljena z nadzorom temperature NTC, ki dovoljuje polnjenje le v temperaturnem območju med 0°C in 45°C. Zaradi tega ima akumulatorska baterija visoko življenjsko dobo.

Za vstavljanje in odstranitev akumulatorske baterije 23 morate višinsko nastavitev merilnega orodja namestiti v najnižji položaj. V ta namen zavrtite glavo 9 višinske nastavitve do prislona v smeri proti urnemu kazalcu.

Če želite vstaviti akumulatorsko baterijo 23, pritisnite na aretiranje 6 in odprite pokrov predalčka za baterije 7. Potisnite napolnjeno akumulatorsko baterijo do prislona v predalček za baterije in zaprite predalček za baterije.

Delovanje z 1,5 V akumulatorsko baterijo: Da boste lahko zaprli pokrov predalčka za baterije 7, morate odstraniti blazilnik iz pene, ki se nahaja na notranji strani predalčka za baterije. Če želite odstraniti akumulatorsko baterijo 23, pritisnite na aretiranje 6 in odprite pokrov predalčka za baterije 7. Potegnite akumulatorsko baterijo iz predalčka za baterije.

Prikaz stanja napolnjenosti

Tri zelene svetilke LED na prikazu stanja napolnjenosti 5 prikazujejo stanje napolnitve baterij oz. akumulatorske baterije 23.

LED Kapaciteta

Trajno sveti 3 x zelena ≥ 2/3
Trajno sveti 2 x zelena	≥1/3
Trajno sveti 1 x zelena <1/3
Utripajoća luč 1 x zelena Rezerva

Oskrba z energijo daljinskega upravljalca (GSL 2 Set)

Pri uporabi daljinskega upravljalca priporočamo uporabo alkalnih manganovih baterij.

Če želite odpreti pokrov predalčka za baterije 20, pritisnite na aretiranje 21 in snemite pokrov predalčka za baterije. Vstavite baterije. Pri tem pazite na pravilnost polov, kot je prikazano na notranji strani pokrova predalčka za baterije.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

▷ Če daljinskega upravljalca dalj časa ne uporabljate, vzemite baterije iz daljinskega upravljalca. Baterije lahko pri daljšem skladiščenju korodirajo in se same izpraznijo.

Delovanje

Zagon površinskega laserja

Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem. Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je bilo merilno orodje izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja. Preprečite močne sunke v merilno orodje ali padce na tla. Po močnih zunanjih vplivih morate poskrbeti za to, da se nivelirna natančnost merilnega orodja preveri pri pooblaščenem servisu Bosch. Med transportom izklopite merilno orodje. Ob izklopu se nihajna enota zablokira, saj bi se sicer pri močnem premikanju poškodovala.

Namestitev merilnega orodja

Postavite merilno orodje na trdno podlago na tla, ki jih želite preveriti.

Na nivelirno natančnost lahko vpliva tudi temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Ker je temperaturna plastovitost v bližini tal največja, morate merilno orodje vedno postaviti v sredino talne površine, ki jo želite preveriti.

Vklop/izklop

Za vklop merilnega orodja potisnite vklopno/izklopno stikalo 8 v položaj „On". Merilno orodje takoj po vklopu pošlje laserske žarke iz izstopnih odprtin 1.

Laserskega žarka ne usmerjajte na osebe ali živali (še posebej ne na višino oči) in sami ne glejte v laserski žarek (tudi ne iz večje razdalje).

Za izklop merilnega orodja potisnite vklopno/izklopno stikalo 8 v položaj „Off". Ob izklopu se nihajna enota zablokira.

Če merilnega orodja pribl. 30 min ne premikate oz. ne krmilite z daljinskim upravljalnikom, se zaradi varovanja baterij oz. akumulatorske baterije avtomatsko izklopi.

Izklopite merilno orodje po avtomatskem izklopu na vklopno/izklopnem stikalu 8 in ga po potrebi ponovno vklopite. GSL 2 Set: S pritiskom poljubne tipke na daljinskem upravljalniku lahko merilno orodje po avtomatskem izklopu ponovno vklopite.

Vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

Pri prekoračitvi najvišje dovoljene delovne temperature, ki znaša 50 °C, se orodje zaradi zaščite laserske diode izklopi. Po ohladitvi je merilno orodje spet pripravljeno na delovanje in lahko ga ponovno vklopite.

Pogon z akumulatorsko baterijo: Litij-ionske akumulatorske baterije so zavarovane pred globoko izpraznitvijo z „Electronic Cell Protection (ECP)". Pri izpraznjeni akumulatorski bateriji bo zaščitno stikalo izklopilo merilno orodje.

Če se merilno orodje zaradi izpraznjene akumulatorske baterije avtomatsko izklopi, potem merilno orodje izklopite z vklopno/izklopnim stikalom 8. Pred ponovnim vklopom merilnega orodja morate napolniti akumulatorsko baterijo. V nasprotnem primeru se lahko akumulatorska baterija poškoduje.

Niveliranje merilnega orodja

Nivelirna avtomatika avtomatsko izravna neravnine znotraj samonivelirnega območja ±4°. Niveliranje je končano takoj, ko se laserske linije ne premikajo več.

Laserske linije utripajo, če avtomatsko niveliranje ni možno, npr. ker stojna ploskev merilnega orodja odstopa več kot 4° od vodoravnice.

Merilno orodje postavite vodoravno in počakajte na samoniveliranje. Kakor hitro se merilno orodje nahaja znotraj samonivelirnega območja ±4°, laserski žarki trajno svetijo.

Pri tresljajih ali spremembah položaja med delovanjem se merilno orodje ponovno avtomatsko nivelira, pri večjih spremembah položaja pa morda na drugi višini. Da bi preverili napake pri višini, preverite pri ponovnem niveliranju prekritje obeh laserskih linij na referenčni točki (glejte „Naravnanje merilnega orodja v višini", stran 169).

Naravnavanje merilnega orodja v višini

Merilno orodje ustvari dve laserski liniji, ki sta vidni na teh nad razdaljo ca. 50 cm od merilnega orodja. Liniji se morata prekrivati na tej referenčni točki, kjer sta na teh prvič vidni. V ta namen zavrtite gumb 9 višinske nastavitve v smeri urnega kazalca oz. proti smeri urnega kazalca tako dolgo, da se bosta obe laserski liniji na referenčni točki prekrili in bo vidna samo še ena linija.

Če obeh laserskih linij z vrtenjem višinske nastavitve ne boste mogli prekriti, stoji merilno orodje občutno višje ali nižje od tal. Postavite merilno orodje na drugi točki tal z manjšo višinsko razliko in nato tam poskrbite za to, da se bosta laserski liniji prekrili.

Zagon daljinskega upravljalca (GSL 2 Set)

Daljinski upravljalec zaščitite pred mokroto in direktnim vpadom sonca. Daljinskega upravljalca ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Ne pustite, da bi daljinski upravljalec dalj časa ležal v avtomobilu. Pustite, da se temperatura daljinskega upravljalca pri večjih temperaturnih nihanjih najprej uravna, preden jo vzamete v obratovanje.

Tako dolgo kot je vstavljena baterija z zadostno veliko napetostjo, ostane daljinski upravljalec pripravljen za obratovanje.

Signali daljinskega upravljalca morajo zadeti sprejemno lečo 4 v neposredni smeri od spredaj in poševno zgoraj. Če daljinskega upravljalca ne morete usmeriti direktno na sprejemno lečo, se zmanjša delovno območje. Zaradi refleksij signala (npr. na stenah) se lahko dosegljivost tudi pri posrednem signalu spot izboljša.

Vklop merilnega orodja z daljinskim upravljalcem je možen še po avtomatskem izklopu merilnega orodja, ko je vklopno/izklopno stikalo 8 še v položaju „On". Izklop z daljinskim upravljalcem ni možen.

Postopek meritve

Ročno vrtenje (GSL 2)

Zavrtite zgornji del merilnega orodja na stran, ki jo želite preveriti. Po zasuku počakajte, da se merilno orodje nivelira in se laserski liniji prenehata premikati. Šele nato preverite, ali se laserski liniji prekrivata.

Avtomatsko vrtenje (GSL 2 Set)

Če želite preveriti površino, zavrtite zgornji del merilnega orodja s pomočjo daljinskega upravljalca. Vrtenje z roko ni možno.

Na voljo so naslednje rotacijske nastavitve:

Pritisnite tipko 19, da zaženete hitro, neprekinjeno rotacijo v smeri urinega kazalca. S ponovnim pritiskom tipke 19 boste končali rotacijo.

Pritisnite tipko 14, da zaženete hitro, neprekinjeno rotacijo v nasprotni smeri urinega kazalca. S ponovnim pritiskom tipke 14 boste končali rotacijo.

Pritisnite tipko 18, da zaženete počasno, neprekinjeno rotacijo v smeri urinega kazalca. S ponovnim pritiskom tipke 18 boste končali rotacijo.

Pritisnite tipko 15, da zaženete počasno, neprekinjeno rotacijo v nasprotni smeri urinega kazalca. S ponovnim pritiskom tipke 15 boste končali rotacijo.

Pritisnite tipko 17 za enkratno, kratko rotacijo v smeri urinega kazalca. Za vsako nadaljnjo posamezno premikanje ponovno pritisnite tipko 17.

Pritisnite tipko 16 za enkratno, kratko rotacijo v nasprotni smeri urinega kazalca. Za vsako nadaljnjo posamezno premikanje ponovno pritisnite tipko 16.

Analiza merilnih rezultatov (glejte slike D–G)

Z obema laserskima linijama se prikaže, ali se površina nahaja na isti višini kot referenčna točka (glejte „Naravnanje merilnega orodja v višini“, stran 169):

– Vse točke, kjer se laserski liniji prekrivata druga z drugo, se nahajajo na isti višini kot referenčna točka. – Če sta razvidni dve liniji druga poleg druge ali če sta laserski liniji prekinjeni, potem višina tal na tem mestu odstopa od referenčne točke.

Da bi izmerili odstopanje tal, postavite lasersko ciljno tablo 10 na mesto, ki ga želite preveriti. Zavrtite lasersko ciljno tablo tako, da bo leva laserska linija potekala natančno na levi referenčni liniji laserske ciljne table. Potisnite zgornji del laserske ciljne table navzgor oz. navzdol tako, da bo konica 11 laserske ciljne table nalegla na mesto, ki ga želite izmeriti. Na položaju desne laserske linije na laserski ciljni tabli lahko odčitate višinsko razliko med referenčno točko in merilno točko v milimetrih.

Če obe laserski liniji na tleh potekata v konstantnem kotu na ravnino, so tla nagnjena.

Navodila za delo

Pazite na to, da bosta laserski liniji preko celotne širine ležali prekrivno druga na drugi. Širina laserskih linij se spreminja z razdaljo.

Transport merilnega orodja

Ta lažji transport merilnega orodja omogoča ročaj 3. Po potrebi obrnite ročaj navzgor.

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem. Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo polne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

Opozorila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo morate zavarovati pred vlago in vodo. Akumulatorsko baterijo skladiščite samo v temperaturnem območju od 0 °C do 50 °C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.

Močno skrajšan čas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in jo je treba nadomestiti. Upoštevajte navodila za odstranjevanje odsluženih naprav.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Odstranite akumulatorsko baterijo oz. baterije pred vsakim opravilom na merilnem orodju (npr. njegovo montažo, vzdrževanje), njegovim transportom in skladiščenjem iz merilnega orodja. Pri nenamernem pritisku vklopno/izklopnega stikala obstaja nevarnost poškodbe.

Površinski laser transportirajte samo v priloženem kovčku.

Poskrbite za to, da bosta površinski laser in daljinski upravljalec vedno čista.

Površinskega laserja in daljinskega upravljalca ne smete potopiti v vodo ali druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.

Se posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Če površinski laser in daljinski upravljalec kljub skrbnim stopnjam proizvodnje in preizkusov kdaj ne bi delovala, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch. Površinskega laserja in daljinskega upravljalca sami ne smete odpirati.

Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka tipske tablice površinskega laserja oz. daljinskega upravljalca.

V primeru potrebnega popravila površinski laser odpošljite v kovčku.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravil in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana Tel.: [phone] Tel.: [phone] Fax: [phone]

Hrvatski | 171

Transport

Uporabljene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnjih pogojev transportira na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoškodovano. Prelepite odprte kontakte in zapakirajte akumulatorske baterije tako, da se v embalaži ne premikajo.

Prosimo upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Površinski laser, daljinski upravljalec, akumulatorske baterije/baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Površinskega laserja, daljinskega upravljalca in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo električne naprave, ki niso več v uporabi, ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali odslužene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:
