Tipo di prodotto	Livella laser da pavimento
Marca	Bosch
Modello	GSL 2 Professional
Categoria	Livella laser
Dimensioni (L x P x A)	210 x 195 x 205 mm
Peso (secondo EPTA 01:2014)	1,4 kg
Alimentazione	4 pile alcaline 1,5 V LR06 (AA) o accumulatore agli ioni di litio 10,8 V
Autonomia (pile alcaline)	15 h
Autonomia (accumulatore 1,3 Ah)	15 h
Autonomia (accumulatore 1,5 Ah)	25 h
Classe laser	3R (IEC 60825‑1)
Tipo di laser	630‑670 nm, <5 mW
Portata (senza mire)	10 m
Portata (con mire)	20 m
Precisione di livellamento	±0,3 mm/m
Campo di livellamento automatico	±4°
Tempo di livellamento tipico	< 5 s
Temperatura di funzionamento	‑10 °C a +50 °C
Temperatura di stoccaggio	‑20 °C a +70 °C
Grado di protezione	IP 54 (a tenuta di polvere e schizzi d'acqua)
Funzioni principali	Livellamento automatico, rotazione motorizzata (tramite telecomando), regolazione manuale in altezza, allineamento laser
Accessori inclusi	Mire di puntamento laser, occhiali per visione del fascio, valigetta di trasporto; telecomando RC 2 (versione Set)
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare detergenti o solventi; conservare nella valigetta
Sicurezza	Laser classe 3R – non dirigere il fascio verso gli occhi; rimuovere le pile/l'accumulatore prima della manutenzione; utilizzare solo accessori Bosch originali
Ricambi e riparabilità	Riparazione solo presso un servizio post‑vendita autorizzato Bosch; numero di articolo a 10 cifre sulla targhetta matricolare

Domande frequenti - GSL 2 Professional BOSCH

Qual è l'autonomia della livella laser da pavimento GSL 2 Professional?

Con pile alcaline (4x LR06), l'autonomia è di circa 15 ore. Con un accumulatore agli ioni di litio Bosch da 1,3 Ah, è anch'essa di 15 ore, e di 25 ore con l'accumulatore da 1,5 Ah.

Come allineare le due linee laser?

Ruotare la manopola di regolazione dell'altezza (9) finché le due linee si sovrappongono al punto di riferimento (circa 50 cm davanti all'apparecchio). Se non si sovrappongono, spostare l'apparecchio su una superficie di altezza più vicina.

Posso usare il telecomando per spegnere l'apparecchio?

No, il telecomando non permette di spegnere la livella laser da pavimento. È necessario utilizzare l'interruttore Accensione/Spegnimento (8) per spegnerlo. Il telecomando serve solo per controllare la rotazione (veloce, lenta o a passi).

Cosa fare se il laser lampeggia dopo l'accensione?

Il lampeggio indica che l'apparecchio è fuori dal campo di livellamento automatico (±4°). Posizionare l'apparecchio su una superficie più orizzontale; una volta nel campo, le linee rimangono accese in modo permanente.

Qual è la precisione di livellamento del GSL 2?

La precisione è di ±0,3 mm/m. Ciò significa che a 10 metri, lo scostamento massimo è di 3 mm.

Come pulire l'apparecchio?

Utilizzare un panno morbido e umido. Non immergere mai l'apparecchio in acqua e non utilizzare detergenti o solventi. Pulire regolarmente le zone vicino all'uscita del laser per rimuovere la polvere.

Posso usare pile ricaricabili?

Sì, l'apparecchio accetta accumulatori agli ioni di litio Bosch (10,8 V) così come le pile alcaline classiche. Per gli accumulatori, utilizzare solo i caricabatterie Bosch raccomandati.

L'apparecchio si spegne da solo dopo 30 minuti, è normale?

Sì, lo spegnimento automatico dopo 30 minuti di inattività è una funzione di risparmio energetico. Per riavviarlo, portare l'interruttore Accensione/Spegnimento su «Off» e poi di nuovo su «On». Con il telecomando (Set), è possibile riattivarlo premendo un tasto.

Come interpretare le due linee laser sul pavimento?

Se le due linee si sovrappongono, la superficie è alla stessa altezza del punto di riferimento. Se sono separate o interrotte, c'è una differenza di altezza. Utilizzare la mire di puntamento laser (10) per misurare la deviazione in millimetri.

Cosa fare in caso di guasto o difetto?

Affidare la riparazione esclusivamente a un servizio post‑vendita autorizzato Bosch. Non aprire l'apparecchio da soli. Per identificare l'apparecchio, fare riferimento al numero di articolo a 10 cifre sulla targhetta matricolare.

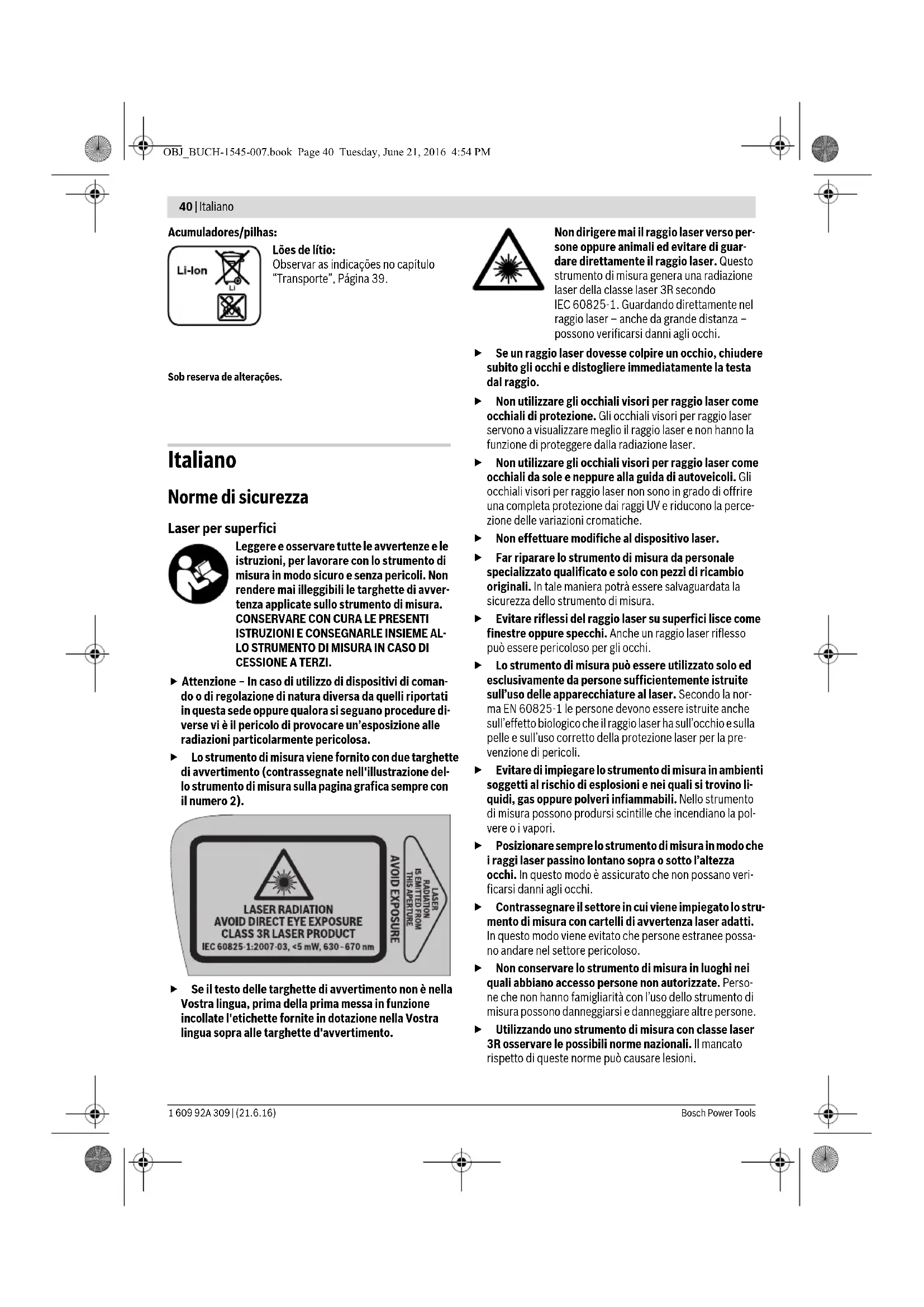

MANUALE UTENTE GSL 2 Professional BOSCH

Leggere o osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.

Attenzione: In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse, vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa. Lo strumento di misura viene fornito con due targhette di avvertimento (contrassegnate nell'illustrazione dello strumento di misura sulla pagina grafica sempre con il numero 2).

Se il testo delle targhette di avvertimento non è nella Vostra lingua, prima della prima messa in funzione incollate le etichette fornite in dotazione nella Vostra lingua sopra alle targhette di avvertimento.

Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo strumento di misura genera una radiazione laser della classe laser 3R secondo IEC 60825-1. Guardando direttamente nel raggio laser - anche da grande distanza - possono verificarsi danni agli occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio. Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche. Non effettuare modifiche al dispositivo laser. Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura. Evitare riflessi del raggio laser su superfici lisce come finestre oppure specchi. Anche un raggio laser riflesso può essere pericoloso per gli occhi. Lo strumento di misura è conforme all'uso delle apparecchiature per laser. Secondo la norma EN 60825-1, le persone devono essere istruite anche sull'effetto biologico che il raggio laser ha sull'occhio e sulla pelle e sull'uso corretto della protezione laser per la prevenzione di pericoli. Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori. Posizionare sempre lo strumento di misura in modo che i raggi laser passino lontano sopra o sotto l'altezza degli occhi. In questo modo è assicurato che non possano verificarsi danni agli occhi. Contrassegnare il settore in cui viene impiegato lo strumento di misura con cartelli di avvertenza laser adatti. In questo modo viene evitato che persone estranee possano andare nel settore pericoloso. Non conservare lo strumento di misura in luoghi nei quali abbiano accesso persone non autorizzate. Persone che non hanno familiarità con l'uso dello strumento di misura possono danneggiarsi e danneggiare altre persone. Utilizzando uno strumento di misura con classe laser 3R osservare le possibili norme nazionali. Il mancato rispetto di queste norme può causare lesioni.

Provvedere affinché il settore della radiazione laser sia custodito oppure schermato. La limitazione della radiazione laser in settori controllati evita danni agli occhi di persone estranee. Rimuovere la batteria ricaricabile oppure le batterie dallo strumento di misura prima di qualsiasi intervento sullo strumento stesso (p. es. montaggio, manutenzione ecc.) nonché durante il suo trasporto e la conservazione. In caso di azionamento accidentale dell'interruttore di avvio/arresto esiste pericolo di lesioni. Non aprire la batteria ricaricabile. Esiste il pericolo di un cortocircuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.

• Tenere la batteria ricaricabile non utilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero causare un cortocircuito dei contatti. Un corto circuito tra i contatti della batteria ricaricabile può causare incendi o ustioni. In caso di impiego errato, può fuoriuscire liquido dalla batteria ricaricabile. Evitare il contatto con il liquido stesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido dovesse venire a contatto con gli occhi, richiedere l'intervento di un medico. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o ustioni. In caso di danneggiamento o uso non corretto della batteria ricaricabile, possono fuoriuscire vapori. Aerare con aria fresca e, in caso di disturbi, rivolgersi a un medico. I vapori possono irritare le vie respiratorie. ▶ Caricare le batterie ricaricabili esclusivamente in stazioni di ricarica consigliate dal produttore. Per una stazione di ricarica adatta a un determinato tipo di batterie ricaricabili, esiste pericolo di incendio se la stessa viene impiegata con batterie ricaricabili differenti. Utilizzare la batteria ricaricabile esclusivamente insieme allo strumento di misura Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso. Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dello strumento di misura. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricaricabili rigenerate o prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie ricaricabili che esplodono.

Non portare lo strumento di misura e il pannello di puntamento per raggio laser 10 in prossimità di pace-maker. Tramite i magneti dello strumento di misura e del pannello di puntamento per raggio laser viene generato un campo che può pregiudicare il funzionamento di pace-maker.

• Tenere lo strumento di misura e il pannello di puntamento per raggio laser 10 lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione dei magneti dello strumento di misura e del pannello di puntamento per raggio laser possono verificarsi perdite irreversibili di dati.

Telecomando (GSL 2 Set)

Tutte le istruzioni devono essere lette e osservate. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI.

Fare riparare il telecomando solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la funzionalità del telecomando. Evitare di impiegare il telecomando in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel telecomando possono prodursi scintille che incendiano la polvere o i vapori.

Descrizione del prodotto e caratteristiche

Alzare il lato apribile con l'illustrazione del laser per superfici e del telecomando e lasciare aperto quel lato durante la lettura delle istruzioni d'uso.

Uso conforme alle norme

Laser per superfici

Lo strumento di misura è idoneo per il controllo della planarità di pavimenti.

Lo strumento di misura è adatto per l'impiego in ambienti interni.

Telecomando (GSL 2 Set)

Il telecomando è idoneo per il lavoro di laser per superfici in ambienti interni.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione del laser per superfici e del telecomando riportata sulle pagine con la rappresentazione grafica.

Laser per superfici

1 Uscita del raggio laser 2 Targhetta di indicazione di pericolo del raggio laser 3 Impugnatura 4 Lente di ricezione per lavoro a distanza (GSL 2 Set) 5 Indicatore dello stato di carica 6 Bloccaggio del coperchio del vano batterie 7 Coperchio del vano batterie 8 Interruttore di avvio/arresto 9 Manopola della regolazione dell'altezza

10 Pannello di puntamento per raggi laser 11 Estremità a punta per misurazione del pannello di puntamento per raggio laser 12 Numero di serie laser per superfici 23 Batteria ricaricabile*

Accessori / parti di ricambio

24 Occhiali per la visualizzazione del laser 25 Valigetta

• L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Telecomando

13 Apertura di uscita per raggio a infrarossi 14 Tasto per rotazione rapida in senso antiorario 15 Tasto per rotazione lenta in senso antiorario 16 Tasto per rotazione graduale in senso antiorario 17 Tasto per rotazione graduale in senso orario 18 Tasto per rotazione lenta in senso orario 19 Tasto per rotazione rapida in senso orario 20 Coperchio vano batterie telecomando 21 Bloccaggio del coperchio vano batterie telecomando 22 Numero di serie

Dati tecnici

Laser per superfici GSL 2 GSL 2 Set
Codice prodotto	3 601 K64 000	3 601 K64 001
		3 601 K64 070
		3 601 K64 080
Base rotante azionata a motore telecomandata	- •
Campo operativo1)
-enza pannello di puntamento per raggio laser	10 m	10 m
- con pannello di puntamento per raggio laser	20 m	20 m
PrecISIONE di livellamento	±0,3 mm/m ±0,3 mm/m
Campo di autolivellamento tipico	±4° ±4°
Tempo di autolivellamento tipico	<5s <5s
Temperatura di esercizio	-10 °C...+50 °C	-10 °C...+50 °C
Temperatura di magazzino	-20 °C...+70 °C	-20 °C...+70 °C
Umidità relativa dell'aria max.	90%	90%
Classe laser	3R	3R
Tipio di laser	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
Batterie (alcalina al manganese)	4 x 1,5 V LRO6 (AA)	4 x 1,5 V LRO6 (AA)
Batteria ricaricabile (ioni di litio)	10,8V	10,8V
Durata di funzionamento
- Batterie (alcalina al manganese)	15 h	15 h
- Batteria ricaricabile (ioni di litio) (1,3 Ah)	15 h	15 h
- Batteria ricaricabile (ioni di litio) (1,5 Ah)	25 h	25 h
Peso in funzione della EPTA-Procedure 01:2014	1,4 kg	1,4 kg
Dimensioni (lunghezza x larghezza x altezza)	210 x 195 x 205 mm	210 x 195 x 205 mm
Tipio di protezione	IP 54 (protezione contro la polvere e contro gli spruzzi dell'accua)	IP 54 (protezione contro la polvere e contro gli spruzzi dell'accua)
1) Il Campo operativo più subire delle riduzioni dovuto a sfavorevoli condizioni ambientali (p.es. espozizione diretta ai raggi solari).Per un'inequivocabile identificazione del laser per superfici è necessario il numero di series 12 riportato sulla targhetta d'identificazione.

Italiano | 43

Telecomando RC 2

Codice prodotto	3 601 K69 C00
Campo operativo2)	20 m
Temperatura di esercizio	-10 °C...+50 °C
Temperatura di magazzino	-20 °C...+70 °C
Batterie	3 x 1,5 VLRO3 (AAA)
Peso in funzione della EPTA-Procedure 01:2014	0,05 kg

2) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p.es. esposizione diretta ai raggi solari). Per un'inequivocabile identificazione del Vostro telecomando è necessario il numero di serie 22 riportato sulla targhetta d'identificazione.

Montaggio

Alimentazione elettrica del laser per superfici

Lo strumento di misura può funzionare o con batterie comunemente in commercio oppure con una batteria ricaricabile agli ioni di litio Bosch.

Funzionamento con batterie (vedi figura B)

Per il funzionamento dello strumento di misura si consiglia l'impiego di batterie alcaline al manganese.

Per l'inserimento e la rimozione delle batterie, la regolazione dell'altezza dello strumento di misura deve essere portata nella posizione più bassa. Per effettuare questa operazione, ruotare in senso antiorario la manopola 9 della regolazione dell'altezza fino all'arresto.

Per aprire il coperchio del vano batterie 7, premere sul bloccaggio 6 e sollevare il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione riportata sul lato interno del coperchio del vano batterie.

Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.

In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure scaricarsi.

Funzionamento con batteria ricaricabile (vedi figura C)

Utilizzare esclusivamente batterie ricaricabili agli ioni di litio originali Bosch dotate della tensione indicata sulla targhetta di identificazione dello strumento di misura. L'impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio.

Nota bene: L'uso di batterie ricaricabili non adatte allo strumento di misura può causare funzionamenti difettosi oppure il danneggiamento dello strumento di misura stesso.

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

Utilizzare esclusivamente le stazioni di ricarica elencate nella pagina degli accessori. Solo queste stazioni di ricarica sono adatte alla batteria ricaricabile agli ioni di litio utilizzabile nel Vostro strumento di misura.

La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile è dotata di un controllo della temperatura NTC che consente una ricarica esclusivamente nel campo di temperatura tra 0°C e 45°C. In questo modo viene ottenuta un'elevata durata della batteria ricaricabile.

Per l'inserimento e la rimozione della batteria ricaricabile 23, la regolazione dell'altezza dello strumento di misura deve essere portata nella posizione più bassa. Per effettuare questa operazione, ruotate in senso antiorario la manopola 9 della regolazione dell'altezza fino all'arresto.

Per l'inserimento della batteria ricaricabile 23, premere sul bloccaggio 6 e sollevare il coperchio del vano batterie 7. Spingere fino all'arresto nel vano batterie la batteria ricaricabile carica e chiudere il coperchio del vano batterie.

Funzionamento con batteria ricaricabile da 1,5 Ah: Per poter chiudere il coperchio del vano batterie 7, è necessario rimuovere il materiale antiurto sul lato interno del coperchio del vano batterie.

Per la rimozione della batteria ricaricabile 23, premere sul bloccaggio 6 e sollevare il coperchio del vano batterie 7. Togliere la batteria ricaricabile dal vano batterie.

Indicatore dello stato di carica

I tre LED verdi dell'indicatore dello stato di carica della batteria 5 indicano lo stato di carica delle batterie o della batteria ricaricabile 23.

LED Autonomia

Luce continua 3 x verde ≥ 2/3

Luce continua 2 x verde ≥1/3

Luce continua 1 x verde <1/3

Luce lampeggiante 1 x verde Riserva

Alimentazione di corrente telecomando (GSL 2 Set)

Per il funzionamento del telecomando si consiglia l'impiego di batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 20 premere sul bloccaggio 21 e rimuovere il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione riportata sul lato interno del coperchio del vano batterie.

Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.

In caso di non utilizzo per lunghi periodi, estrarre le batterie dal telecomando. In caso di lunghi periodi di deposito, le batterie possono subire corrosioni e scaricarsi.

Uso

Messa in funzione del laser per superfici

Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari. Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura. Evitare urti violenti oppure cadute dello strumento di misura. Nel caso in cui lo strumento di misura abbia subito forti influssi esterni, è necessario far controllare la precisione di livellamento dello strumento di misura presso un Centro di Assistenza Clienti autorizzato Bosch. - Durante il trasporto spegnere lo strumento di misura. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Installazione dello strumento di misura

Posizionare lo strumento di misura sul terreno da controllare su una base stabile.

La precisione di livellamento può essere influenzata dalla temperatura ambientale. In modo particolare differenze di temperatura che si muovono dal terreno verso l'alto possono deviare il raggio laser. Poiché la stratificazione della temperatura in prossimità del terreno è al massimo, lo strumento di misura dovrebbe essere posizionato sempre al centro del terreno da controllare.

Accensione/spegnimento

Per accendere lo strumento di misura, spingere l'interruttore di avvio/arresto 8 in posizione «On». Subito dopo l'accensione, lo strumento di misura emette raggi laser dalle uscite 1.

Non dirigere mai il raggio laser verso persone o animali (in modo particolare mai all'altezza dei loro occhi) e non guardare mai verso il raggio laser (neanche da grande distanza).

Per spegnere lo strumento di misura, spingere l'interruttore di avvio/arresto 8 in posizione «Off». Spegnendo lo strumento, l'unità oscillante viene bloccata.

Se lo strumento di misura non viene mosso oppure non viene comandato tramite il telecomando per ca. 30 min, lo stesso si spegne automaticamente per proteggere le batterie o la batteria ricaricabile.

Dopo il disinserimento automatico, spegnere lo strumento di misura all'interruttore di avvio/arresto 8 e, in caso di necessità, riaccenderlo.

GSL 2 Set: Non è presente un tasto sul telecomando.

Non lasciare mai lo strumento di misura nella custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser.

Superando la temperatura massima d'esercizio ammessa, pari a 50 °C, lo spegnimento automatico interviene a protezione del diodo al laser. Dopo la fase di raffreddamento, lo strumento di misura è di nuovo pronto per l'esercizio e può essere nuovamente acceso.

Funzionamento con batteria ricaricabile: La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento totale. In caso di batteria scarica, lo strumento di misura viene spento tramite un interruttore automatico.

Se lo strumento di misura si disinserisce automaticamente a causa della batteria scarica, spegnere poi lo strumento di misura stesso con l'interruttore di avvio/arresto 8. Ricaricare la batteria ricaricabile prima di riaccendere lo strumento di misura. In caso contrario, la batteria ricaricabile potrebbe venire danneggiata.

Esecuzione dell'operazione di livellamento dello strumento di misura

Il sistema di autolivellamento livella automaticamente differenze all'interno del campo di autolivellamento di ±4°. Il livellamento è concluso non appena i raggi laser non si muovono più.

Qualora non fosse possibile l'operazione automatica di livellamento, p. es. poiché la superficie di appoggio dello strumento di misura differisce di oltre 4° rispetto alla linea orizzontale, i raggi laser lampeggiano.

Posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento. Non appena lo strumento di misura si trova all'interno del campo di autolivellamento di ±4°, i raggi laser sono illuminati permanentemente.

In caso di urti oppure cambiamenti di posizione durante il funzionamento, lo strumento di misura viene nuovamente livellato automaticamente; in caso di modifiche di posizione maggiori è possibile tuttavia che si trovi ad un'altra altezza. Per evitare errori di altezza, dopo un nuovo livellamento controllare la copertura di entrambe le linee laser al punto di riferimento (vedi «Allineamento in altezza dello strumento di misura», pagina 44).

Allineamento in altezza dello strumento di misura

Lo strumento di misura genera due linee laser che sono visibili sul terreno a partire da una distanza di ca. 50 cm davanti allo strumento di misura. Le linee devono coincidere con quel punto di riferimento in cui le stesse sono visibili per la prima volta sul terreno. Per effettuare questa operazione ruotare la manopola 9 della regolazione dell'altezza in senso orario o antiorario fino a quando entrambe le linee laser si sovrappongono nel punto di riferimento ed è visibile solamente più una linea.

Se ruotando la regolazione dell'altezza non è possibile far coincidere le due linee laser, lo strumento di misura è posizionato chiaramente più alto o più basso del terreno. Posizionare lo strumento di misura in un altro punto del terreno con minori differenze di altezza e far coincidere le linee laser in quel punto.

Messa in funzione del telecomando (GSL 2 Set)

Proteggere il telecomando dall'umidità e dalla radiazione solare diretta. Non esporre mai il telecomando a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il telecomando prima di metterlo in funzione.

Fino a quando è inserita una batteria con tensione sufficiente, il telecomando è pronto per il funzionamento.

I segnali del telecomando dovrebbero raggiungere la lente di ricezione 4 in direzione diretta dal davanti ed obliqua sopra. Se il telecomando non può essere puntato direttamente sulla lente di ricezione, si riduce il campo operativo. Tramite riflessioni del segnale (p. es. su pareti) può essere migliorato ulteriormente il raggio d'azione anche in caso di segnale indiretto.

L'accensione dello strumento di misura con il telecomando è possibile solo dopo lo spegnimento automatico dello strumento di misura stesso, se l'interruttore di avvio/arresto 8 è ancora in posizione «On». Lo spegnimento con il telecomando non è possibile.

Operazione di misura

Rotazione manuale (GSL 2)

Ruotare la parte superiore dello strumento di misura verso il punto che si desidera controllare. Dopo la rotazione attendere fino a quando lo strumento di misura ha terminato l'operazione di livellamento e le linee laser non si muovono più. Solo allora controllare se le linee laser scorrono coincidendo.

Rotazione automatica (GSL 2 Set)

Ruotare la parte superiore dello strumento di misura con l'ausilio del telecomando per controllare la superficie. Una rotazione manuale non è possibile.

Possono essere selezionati i seguenti tipi di rotazione:

Premere il tasto 19 per avviare una rapida rotazione continua in senso orario. Premendo nuovamente il tasto 19 la rotazione termina.

Premere il tasto 14 per avviare una rapida rotazione continua in senso antiorario. Premendo nuovamente il tasto 14 la rotazione termina.

Premere il tasto 18 per avviare una lenta rotazione continua in senso orario. Premendo nuovamente il tasto 18 la rotazione termina.

Premere il tasto 15 per avviare una lenta rotazione continua in senso antiorario. Premendo nuovamente il tasto 15 la rotazione termina.

Premere il tasto 17 per una singola rotazione breve in senso orario. Per un ulteriore movimento singolo premere di nuovo il tasto 17.

Premere il tasto 16 per una singola rotazione breve in senso antiorario. Per un ulteriore movimento singolo premere di nuovo il tasto 16.

Analisi dei risultati di misurazione (vedi figure D - G)

Tramite entrambe le linee laser viene indicato se la superficie si trovava alla stessa altezza del punto di riferimento (vedi «Allineamento in altezza dello strumento di misura», pagina 44):

- Tutti i punti sui quali entrambe le linee laser coincidono una sopra all'altra si trovano alla stessa altezza del punto di riferimento. - Se sono visibili due linee una vicino all'altra oppure se le linee laser sono interrotte, allora l'altezza del terreno differisce in quel punto rispetto al punto di riferimento.

Per misurare la differenza del terreno, posizionare il pannello di puntamento per raggio laser 10 sul punto da controllare. Ruotare il pannello di puntamento per raggio laser in modo tale che la linea laser sinistra scorra esattamente sulla linea di riferimento sinistra del pannello di puntamento per raggio laser. Spostare la parte superiore del pannello di puntamento per raggio laser verso l'alto oppure verso il basso fino a quando l'estremità a punta 11 del pannello di puntamento per raggio laser appoggia sul punto da misurare. Alla posizione della linea laser destra sul pannello di puntamento per raggio laser è possibile rilevare la differenza di altezza tra il punto di riferimento ed il punto di misura in millimetri.

Se entrambe le linee laser scorrono sul terreno separate l'una dall'altra con un angolo costante, allora il terreno è inclinato.

Indicazioni operative

Prestare attenzione affinché l'intera larghezza delle linee laser coincida una sopra l'altra. La larghezza delle linee laser cambia con la distanza.

Trasporto dello strumento di misura

L'impugnatura 3 consente un facile trasporto dello strumento di misura. In caso di necessità, sollevare l'impugnatura verso l'alto.

Occhiali visori per raggio laser (accessori)

Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Indicazioni per l'uso ottimale della batteria ricaricabile

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0°C sino a 50°C. Non lasciare la batteria ricaricabile, p. es. in estate, nell'automobile.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Manutenzione ed assistenza

Manutenzione e pulizia

Rimuovere la batteria ricaricabile oppure le batterie dallo strumento di misura prima di qualsiasi intervento sullo strumento stesso (p. es. montaggio, manutenzione ecc.) nonché durante il suo trasporto e la conservazione. In caso di azionamento accidentale dell'interruttore di avvio/arresto esiste pericolo di lesioni.

Immagazzinare e trasportare il laser per superfici esclusivamente nella valigetta fornita in dotazione.

Tenere sempre pulito il laser per superfici ed il telecomando. Non immergere il laser per superfici ed il telecomando in acqua o in altri liquidi.

Pulire ogni traccia di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti né solventi.

Pulire regolarmente, specialmente le superfici dell'uscita del raggio laser, prestando particolare attenzione alla presenza di peluria.

Se nonostante gli accurati procedimenti di produzione e di controllo il laser per superfici o il telecomando dovessero guastarsi, la riparazione va fatta effettuare da un Centro di Assistenza Clienti autorizzato per gli elettroutensili Bosch. Non aprire da soli il laser per superfici ed il telecomando.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione del laser per superfici e del telecomando.

In caso di riparazione inviare il laser per superfici nella valigetta.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare

direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agli ioni di litio utilizzabili sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In quel caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente il laser per superfici, il telecomando, le batterie ricaricabili/batterie, gli accessori e gli imballaggi scartati.

Non gettare laser per superfici, telecomando e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli apparecchi elettrici diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportate nel paragrafo «Trasporto», a pagina 46.

Con ogni riserva di modifiche tecniche.
