Typ produktu	Podlahový laser
Značka	Bosch
Model	GSL 2 Professional
Kategorie	Laserová nivelace
Rozměry (D x Š x V)	210 x 195 x 205 mm
Hmotnost (podle EPTA 01:2014)	1,4 kg
Napájení	4 alkalické baterie 1,5 V LR06 (AA) nebo Lithium‑iontový akumulátor 10,8 V
Výdrž (alkalické baterie)	15 h
Výdrž (akumulátor 1,3 Ah)	15 h
Výdrž (akumulátor 1,5 Ah)	25 h
Třída laseru	3R (IEC 60825‑1)
Typ laseru	630‑670 nm, <5 mW
Dosah (bez terče)	10 m
Dosah (s terčem)	20 m
Přesnost nivelace	±0,3 mm/m
Rozsah automatické nivelace	±4°
Typická doba nivelace	< 5 s
Provozní teplota	‑10 °C až +50 °C
Skladovací teplota	‑20 °C až +70 °C
Stupeň krytí	IP 54 (prachotěsné a chráněné proti stříkající vodě)
Hlavní funkce	Automatická nivelace, motorizovaná rotace (pomocí dálkového ovládání), manuální nastavení výšky, laserové vyrovnání
Obsah balení	Laserový terč, brýle pro viditelnost paprsku, přepravní kufr; dálkové ovládání RC 2 (verze Set)
Údržba a čištění	Čistěte měkkým vlhkým hadříkem; nepoužívejte saponáty ani rozpouštědla; skladujte v kufru
Bezpečnost	Laser třídy 3R – nesměřujte paprsek do očí; před údržbou vyjměte baterie/akumulátor; používejte pouze originální příslušenství Bosch
Náhradní díly a opravitelnost	Opravy pouze autorizovaným servisem Bosch; 10místné číslo výrobku na typovém štítku

Často kladené otázky - GSL 2 Professional BOSCH

Jaká je výdrž podlahového laseru GSL 2 Professional?

S alkalickými bateriemi (4x LR06) je výdrž přibližně 15 hodin. S Lithium‑iontovým akumulátorem Bosch 1,3 Ah je také 15 hodin a s akumulátorem 1,5 Ah je 25 hodin.

Jak zarovnat dvě laserové linie?

Otáčejte knoflíkem nastavení výšky (9), dokud se obě linie nepřekrývají v referenčním bodě (přibližně 50 cm před přístrojem). Pokud se nepřekrývají, přesuňte přístroj na povrch s bližší výškou.

Mohu použít dálkové ovládání k vypnutí přístroje?

Ne, dálkové ovládání neumožňuje vypnout podlahový laser. K vypnutí musíte použít vypínač Zap/Vyp (8). Dálkové ovládání slouží pouze k ovládání rotace (rychlá, pomalá nebo po krocích).

Co dělat, když laser po zapnutí bliká?

Blikání znamená, že je přístroj mimo rozsah automatické nivelace (±4°). Umístěte přístroj na více vodorovný povrch; jakmile je v rozsahu, linie zůstanou trvale svítit.

Jaká je přesnost nivelace GSL 2?

Přesnost je ±0,3 mm/m. To znamená, že na 10 metrů je maximální odchylka 3 mm.

Jak čistit přístroj?

Používejte měkký vlhký hadřík. Nikdy neponořujte přístroj do vody a nepoužívejte saponáty ani rozpouštědla. Pravidelně čistěte oblasti v blízkosti výstupu laseru, abyste odstranili prach.

Mohu používat nabíjecí baterie?

Ano, přístroj akceptuje Lithium‑iontové akumulátory Bosch (10,8 V) i klasické alkalické baterie. Pro akumulátory používejte pouze doporučené nabíječky Bosch.

Přístroj se sám vypne po 30 minutách, je to normální?

Ano, automatické vypnutí po 30 minutách nečinnosti je funkce šetření energie. Pro restartování přepněte vypínač Zap/Vyp do polohy „Vyp“ a poté znovu na „Zap“. S dálkovým ovládáním (Set) jej můžete probudit stisknutím tlačítka.

Jak interpretovat dvě laserové linie na podlaze?

Pokud se obě linie překrývají, je povrch ve stejné výšce jako referenční bod. Pokud jsou oddělené nebo přerušené, dochází k výškovému rozdílu. Pomocí laserového terče (10) změřte odchylku v milimetrech.

Co dělat v případě poruchy nebo závady?

Opravu svěřte výhradně autorizovanému servisu Bosch. Neotvírejte přístroj sami. K identifikaci přístroje použijte 10místné číslo výrobku na typovém štítku.

NÁVOD K OBSLUZE GSL 2 Professional BOSCH

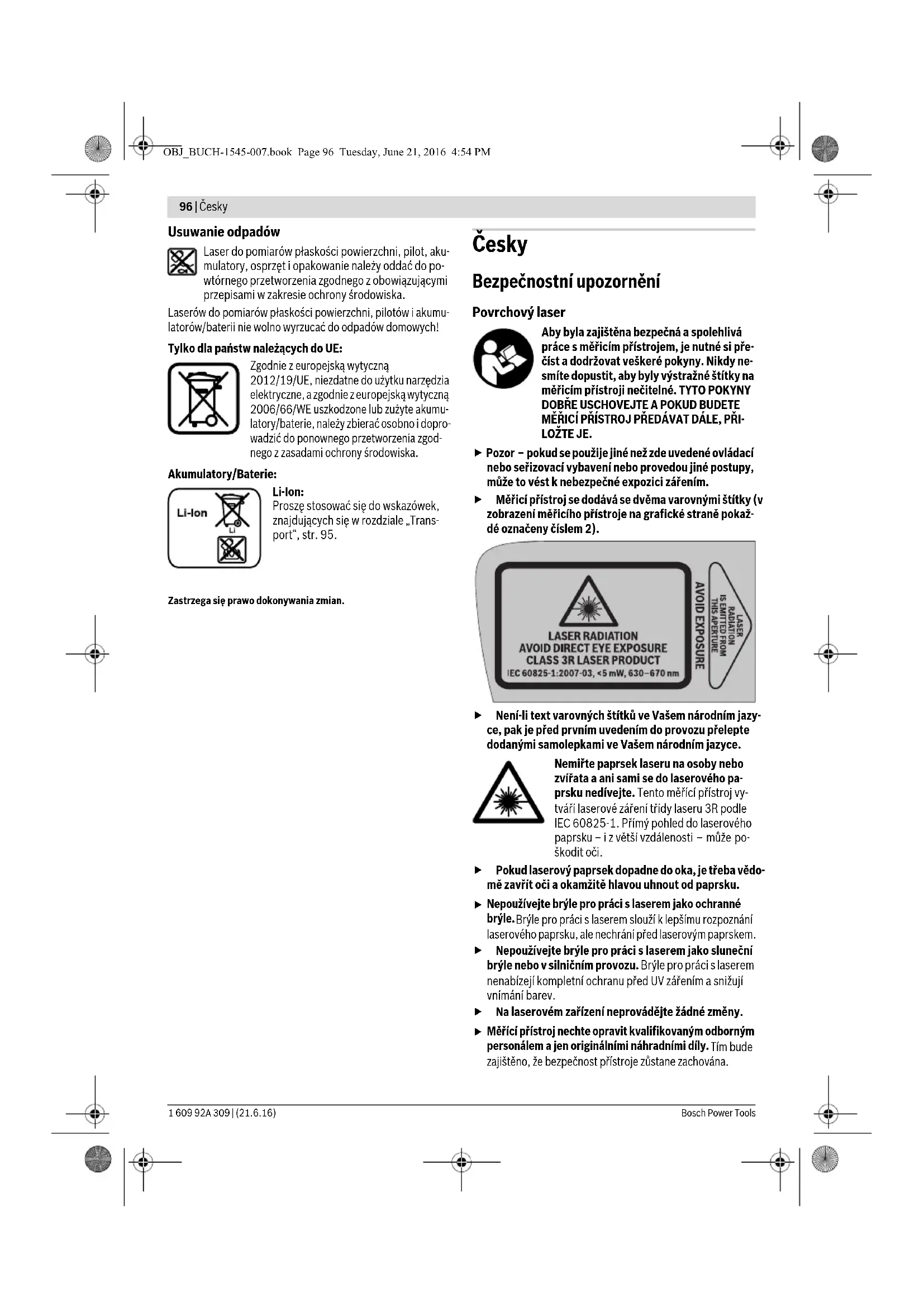

Bezpečnostní upozornění

Povrchový laser

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny. Nikdy nedovolte, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

Pozor - Pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici záření. Měřicí přístroj se dodává se dvěma varovnými štítky (v zobrazení měřicího přístroje na grafické straně pokaždé označeny číslem 2).

Není-li text varovných štítků ve Vašem národním jazyce, pak je před prvním uvedením do provozu přelepte dodanými samolepkami ve Vašem národním jazyce.

Neměřte paprsek laseru na osoby nebo zvířata a ani sami se do laserového paprsku nedívejte. Tento měřicí přístroj vytváří laserové záření třídy laseru 3R podle IEC 60825-1. Přímý pohled do laserového paprsku - i z větší vzdálenosti - může poškodit oči.

Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku. Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem. Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev. Na laserovém zařízení neprovádějte žádné změny. Měřicí přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.

Vyvarujte se odrazům laserového paprsku na hladkých površích, jako jsou okna nebo zrcadla. I odraženým paprskem laseru je možné poškození očí. Měřicí přístroj by měl být používán jen osobami, které jsou seznámeny se zacházením s laserovými přístroji. Podle EN 60825-1 k tomu patří např. znalost biologického účinku laseru na oko a pokožku a správné použití ochrany před laserem pro odvrácení rizik. Nepracujte s měřicím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřicím přístroji mohou vzniknout jiskry, jež zapálí prach nebo plyny. Měřicí přístroj postavte vždy tak, aby laserové paprsky probíhaly daleko nad nebo pod úrovní očí. Tak je zaručeno, že nevzniknou žádná poškození očí. Označte oblast, ve které se bude měřicí přístroj používat, pomocí vhodných výstražných tabulek laseru. Tak zabráníte tomu, aby se nezúčastněné osoby vydaly do nebezpečné oblasti. Neuskladňujte měřicí přístroj na místech, ke kterým mají přístup nepovolané osoby. Osoby, které nejsou obeznámeny s obsluhou měřicího přístroje, mohou ublížit samy sobě nebo jiným osobám. Dbejte při používání měřicího přístroje s třídou laseru 3R možných národních předpisů. Nedodržování těchto předpisů může vést k poraněním. Postarejte se o to, aby byla oblast laserového záření střežena nebo zastíněna. Omezení laserového záření na kontrolované oblasti zabrání poškození očí nezúčastněných osob. - Před všemi pracemi na měřicím přístroji (např. smontování, údržba atd.) a též při jeho přepravě a uskladnění odejměte akumulátor resp. baterie. Při neúmyslné manipulaci se spínačem existuje nebezpečí poranění. Akumulátor neotvírejte. Existuje nebezpečí zkratu.

Chraňte akumulátor před horkem, např. před trvalým slunečním zářením, před ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.

Nepoužívaný akumulátor udržujte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby či jiné malé kovové předměty, jež by mohly způsobit přemostění kontaktu. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při nesprávném používání může z akumulátoru vytékat kapalina. Vyvarujte se kontaktu s ní. Při případném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékařskou pomoc. Vytékající akumulátorová kapalina může vést k podráždění pokožky či k popáleninám. Při poškození nebo nesprávném používání mohou z akumulátoru unikat výpary. Přivádějte čerstvý vzduch a při obtížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. Pro nabíječku, která je vhodná

pro určitý druh akumulátoru, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Akumulátor používejte pouze ve spojení s Vaším měřicím přístrojem Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Používejte pouze originální akumulátory Bosch s napětím uvedeným na typovém štítku Vašeho měřicího přístroje. Při použití jiných akumulátorů, např. napodobenin, dotvářených akumulátorů nebo cizích výrobků, existuje nebezpečí poranění a též věcných škod díky vybuchujícím akumulátorům.

Nedávejte měřicí přístroj a cílovou tabulku laseru 10 do blízkosti kardiostimulátoru. Díky magnetům měřicího přístroje a cílové tabulky laseru se vytváří pole, jež může omezovat funkci kardiostimulátoru.

Udržujte měřicí přístroj a cílovou tabulku laseru 10 daleko od magnetických datových nosičů a magneticky citlivých zařízení. Působení magnetů měřicího přístroje a cílové tabulky laseru může dojít k nevratným ztrátám dat.

Dálkové ovládání (GSL 2 Set)

Veškeré pokyny je třeba číst a dbát jich. TYTO POKYNY DOBŘE USCHOVEJTE.

Dálkové ovládání nechte opravit pouze kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že funkčnost dálkového ovládání zůstane zachována. Nepracujte s dálkovým ovládáním v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V dálkovém ovládání se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Popis výrobku a specifikace

Odklopte prosím vyklápěcí stranu se zobrazením povrchového laseru a dálkového ovládání a nechte tuto stranu během čtení návodu k obsluze odklopenou.

Určující použití

Povrchový laser

Měřicí přístroj je určen pro kontrolu rovinnosti podlah. Měřicí přístroj je vhodný pro používání v interiérech.

Dálkové ovládání (GSL 2 Set)

Dálkové ovládání je určeno k ovládání povrchových laserů v interiérech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení povrchového laseru a dálkového ovládání na grafických stranách.

98 | Česky

Povrchový laser

1 Výstupní otvor laserového paprsku 2 Varovný štítek laseru 3 Rukojeť 4 Přijímací čočka dálkového ovládání (GSL 2 Set) 5 Ukazatel stavu nabití 6 Aretace krytu přihrádky pro baterie 7 Kryt přihrádky baterie 8 Spínač 9 Otočný knoflík přestavění výšky 10 Cílová tabulka laseru 11 Měřicí hrot cílové tabulky laseru 12 Sériové číslo povrchového laseru 23 Akumulátor*

Dálkové ovládání

13 Výstupní otvor infračerveného paprsku 14 Tlačítko pro rychlé otáčení proti směru hodinových ručiček 15 Tlačítko pro pomalé otáčení proti směru hodinových ručiček 16 Tlačítko pro krokové otáčení proti směru hodinových ručiček 17 Tlačítko pro krokové otáčení ve směru hodinových ručiček 18 Tlačítko pro pomalé otáčení ve směru hodinových ručiček 19 Tlačítko pro rychlé otáčení ve směru hodinových ručiček 20 Kryt přihrádky pro baterie dálkového ovládání 21 Aretace krytu přihrádky pro baterie dálkového ovládání 22 Sériové číslo

24 Brýle pro práci laserem 25 Kufr Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Technická data

Povrchový laser GSL 2 GSL 2 Set
Objednaci Čísló	3 601 K64 000	3 601 K64 001
		3 601 K64 070
		3 601 K64 080
Dálkově ovládaná otočné základna pohánané motorem	- •
Pracovní rozsah 1)
- bez cílové tabulky laseru	10 m	10 m
- s cílovou tabulkou laseru	20 m	20 m
Přesnost nivalace	±0,3 mm/m ±0,3 mm/m
Rozsah samonivalace typicky	±4° ±4°
Doba nivalace typicky	<5s <5s
Provozní teplota	-10°C...+50°C	-10°C...+50°C
Skladovací teplota	-20°C...+70°C	-20°C...+70°C
Relativní vlhkost vzduchu max.	90%	90%
Trída laseru	3R	3R
Typ laseru	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
Baterie (alkalicko-manganové)	4x1,5VLR06(AA)	4x1,5VLR06(AA)
Akumulátor (Li-ionový)	10,8V	10,8V
Doba provozu
- Baterie (alkalicko-manganové)	15 h	15 h
- Akumulátor (Li-ionový) (1,3 Ah)	15 h	15 h
- Akumulátor (Li-ionový) (1,5 Ah)	25 h	25 h
Hmotnost podle EPTA-Procedure 01:2014	1,4 kg	1,4 kg
Rozměry (délá x šířka x vyška)	210x195x205mm	210x195x205mm
Stupeř krytí	IP 54 (ochrana proti prachu a strřkají vodě)	IP 54 (ochrana proti prachu a strřkají vodě)
1) Pracovní rozsah může být dlky nevhodnám podminkám okoll (např. príme slunečné záfení) zmeněn.
K jejednoznáčné identifikaci Vašeho povrchového laseru slouží sériové Čísló 12 na typovém štǐku.

160992A309|(21.6.16)

Bosch Power Tools

Česky|99

Dálkové ovládání RC 2

Objednaci cislo	3 601 K69 C00
Pracovni rozsah2)	20 m
Provozní teplota	-10 °C...+50 °C
Skladovaci teplota	-20 °C...+70 °C
Baterie	3 x 1,5 V LRO3 (AAA)
Hmotnost podle
EPTA-Procedure 01:2014	0,05 kg

2) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen. K jednoznačné identifikaci Vašeho dálkového ovládání slouží sériové číslo 22 na typovém štítku.

Montáž

Zdroj energie pro povrchový laser

Měřicí přístroj lze provozovat s běžnými bateriemi nebo s akumulátorem Li-ion firmy Bosch.

Provoz s bateriemi (viz obr. B)

Pro provoz měřicího přístroje se doporučuje používat alkalicko-manganové baterie.

Pro vložení a odejmutí baterií musí být přestavení výšky měřicího přístroje uvedeno do nejnižší polohy. K tomu otáčejte knoflík 9 přestavení výšky proti směru hodinových ručiček až na doraz.

Pro otevření krytu přihrádky baterie 7 zatlačte na aretaci 6 a kryt přihrádky baterie odklopte. Vložte baterie. Dbejte přitom na správnou polaritu podle vyobrazení na vnitřní straně krytu přihrádky pro baterie.

Nahraďte vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

Pokud měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou při delším skladování korodovat a samy se vybít.

Provoz s akumulátorem (viz obr. C)

Používejte pouze originální lithium-iontové akumulátory Bosch s napětím uvedeným na typovém štítku Vašeho měřicího přístroje. Použití jiných akumulátorů může vést ke zraněním nebo k nebezpečí požáru.

Upozornění: Použití akumulátorů nevhodných pro Váš měřicí přístroj může vést k chybným funkcím nebo k poškození měřicího přístroje.

Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Používejte pouze nabíječky uvedené na straně příslušenství. Pouze tyto nabíječky jsou sladěny s akumulátorem Li-ion použitým u Vašeho měřicího přístroje.

Lithium-iontový akumulátor lze kdykoli nabít, aniž by se zkrátila jeho životnost. Přerušení procesu nabíjení akumulátoru neškodí.

Akumulátor je vybaven kontrolou teploty NTC, která dovolí nabíjení pouze v rozsahu nabíjecí teploty mezi 0°C a 45°C. Tím se dosáhne vysoké životnosti akumulátoru.

Pro vložení a odejmutí akumulátoru 23 musí být přestavení výšky měřicího přístroje uvedeno do nejnižší polohy. K tomu otáčejte knoflík 9 přestavení výšky proti směru hodinových ručiček až na doraz.

Pro vložení akumulátoru 23 zatlačte na aretaci 6 a odklopte kryt přihrádky pro baterie 7. Vsunte nabitý akumulátor až na doraz do přihrádky pro baterie a kryt přihrádky pro baterie uzavřete.

Provoz s akumulátorem 1,5 Ah: Aby bylo možné uzavřít kryt přihrádky pro baterie 7, musíte odstranit molitanový tlumič na vnitřní straně krytu přihrádky pro baterie.

Pro odejmutí akumulátoru 23 zatlačte na aretaci 6 a odklopte kryt přihrádky pro baterie 7. Akumulátor vytáhněte z přihrádky pro baterie.

Ukazatel stavu nabití

Tři zelené LED ukazatele stavu nabití 5 indikují stav nabití baterií resp. akumulátoru 23.

LED Kapacita

trvalé světlo 3 x zelené ≥ 2/3

trvalé světlo 2 x zelené ≥ 1/3

trvalé světlo 1 x zelené < 1/3

blikající světlo 1 x zelené rezerva

Napájení dálkového ovládání energií (GSL 2 Set)

Pro provoz dálkového ovládání se doporučuje používání alkalicko-manganových baterií.

Pro otevření krytu přihrádky pro baterie 20 zatlačte na aretaci 21 a kryt přihrádky pro baterie odejměte. Vložte baterie. Dbejte přitom na správnou polaritu podle vyobrazení na vnitřní straně krytu přihrádky pro baterie.

Nahraďte vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

Pokud dálkové ovládání delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou při delším skladování korodovat a samy se vybít.

Provoz

Uvedení povrchového laseru do provozu

• Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
• Nevystavujte měřicí přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřicí přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. Zabraňte prudkým nárazům a pádům měřicího přístroje. Po silných vnějších účincích na měřicí přístroj byste měli nechat zkontrolovat přesnost nivelace měřicího přístroje u autorizovaného zákaznického servisu Bosch. Pokud měřicí přístroj přepravujete, vypněte jej. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Ustavení měřicího přístroje

Měřicí přístroj umístěte na kontrolované podlahové ploše na pevný podklad.

Přesnost nivelace může být ovlivněna okolní teplotou. Zejména od podlahy směrem nahoru probíhající rozdíly teplot mohou paprsek laseru vychýlit. Poněvadž vrstvení teploty je největší v blízkosti podlahy, měli byste měřicí přístroj postavit vždy uprostřed měřené podlahové plochy.

Zapnutí - vypnutí

Pro zapnutí měřicího přístroje posuňte spínač 8 do polohy „On“. Měřicí přístroj vyšle ihned po zapnutí laserové paprsky z výstupních otvorů 1.

Nemiřte laserový paprsek na osoby nebo zvířata (zejména nikoli ve výšce jejich očí) a ani se do paprsku laseru nedívejte (ani z větší vzdálenosti).

Pro vypnutí měřicího přístroje posuňte spínač 8 do polohy „Off“. Při vypnutí se kyvná jednotka zajistí.

Nebude-li měřicí přístroj cca 30 min v pohybu resp. nebude-li řízen dálkovým ovládáním, pak se kvůli šetření baterií resp. akumulátoru automaticky vypne.

Po automatickém vypnutí měřicí přístroj spínačem 8 vypněte a podle potřeby znovu zapněte.

GSL 2 Set: Po automatickém vypnutí můžete měřicí přístroj znovu zapnout stisknutím libovolného tlačítka na dálkovém ovládání.

Neponechávejte zapnutý měřicí přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

Při překročení nejvyšší dovolené provozní teploty 50°C následuje vypnutí kvůli ochranné diodě laseru. Po ochlazení je měřicí přístroj opět připraven k provozu a lze jej znovu zapnout.

Provoz s akumulátorem: Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)" chráněn proti hlubokému vybití. Při vybitém akumulátoru se měřicí přístroj ochranným obvodem vypne.

Vypne-li se měřicí přístroj automaticky kvůli vybitému akumulátoru, pak měřicí přístroj vypněte spínačem 8. Než měřicí přístroj znovu zapnete, nabijte akumulátor. Akumulátor se jinak může poškodit.

Měřicí přístroj vytváří dvě laserové přímky, které jsou viditelné na ploše podlahy od vzdálenosti cca 50 cm před měřicím přístrojem. Přímky se musí uvést do zákrytu na tom referenčním bodě, na kterém byly poprvé na ploše podlahy viditelné. K tomu otáčejte knoflíkem 9 přestavení výšky ve směru resp. proti směru hodinových ručiček, až se obě laserové přímky na referenčním bodě překrývají a je viditelná už jen jedna přímka. Nelze-li obě laserové přímky uvést otáčením přestavení výšky do zákrytu, pak měřicí přístroj stojí zřejmě výš nebo níž než podlahová plocha. Měřicí přístroj postavte na jiný bod podlahy s menším rozdílem výšek a zde uveďte laserové přímky do zákrytu.

Uvedení dálkového ovládání do provozu (GSL 2 Set)

• Chraňte dálkové ovládání před vlhkem a přímým slunečním zářením. Nevystavujte dálkové ovládání žádným extrémním teplotám či teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte dálkové ovládání nejprve vytemperovat, než je uvedete do provozu.

Dokud je vložena baterie s dostatečným napětím, zůstává dálkové ovládání připraveno k provozu.

Signály dálkového ovládání by měly zasáhnout přijímací čočku 4 v přímém směru zepředu a šikmo shora. Nelze-li nasměrovat dálkové ovládání přímo na přijímací čočku, zmenšuje se pracovní dosah. Díky odrazům signálu (např. na stěnách) se může dosah i u nepřímého signálu opět zlepšit. Zapnutí měřicího přístroje pomocí dálkového ovládání je možné pouze po automatickém vypnutí měřicího přístroje, když je spínač 8 dosud v poloze „On". Vypnutí pomocí dálkového ovládání není možné.

Postup měření

Manuální otočení (GSL 2)

Otočte horní část měřicího přístroje k místu, které chcete kontrolovat. Po otočení počkejte, až se měřicí přístroj znovu ustaví a laserové přímky se už nepohybují. Teprve poté zkontrolujte, zda laserové přímky probíhají v zákrytu.

Automatické otočení (GSL 2 Set)

Pro zkontrolování plochy otočte horní část měřicího přístroje pomocí dálkového ovládání. Otočení rukou není možné.

Na výběr jsou následující druhy rotace:

Stiskněte tlačítko 19 pro start rychlé, kontinuální rotace ve směru hodinových ručiček. Nový stisk tlačítka 19 ukončí rotaci.

Stiskněte tlačítko 14 pro start rychlé, kontinuální rotace proti směru hodinových ručiček. Nový stisk tlačítka 14 ukončí rotaci.

Stiskněte tlačítko 18 pro start pomalé, kontinuální rotace ve směru hodinových ručiček. Nový stisk tlačítka 18 ukončí rotaci.

Stiskněte tlačítko 15 pro start pomalé, kontinuální rotace proti směru hodinových ručiček. Nový stisk tlačítka 15 ukončí rotaci.

Stiskněte tlačítko 17 pro jednorázovou, krátkou rotaci ve směru hodinových ručiček. Pro každé další jednotlivé pohnutí stiskněte znovu tlačítko 17.

Stiskněte tlačítko 16 pro jednorázovou, krátkou rotaci proti směru hodinových ručiček. Pro každé další jednotlivé pohnutí stiskněte znovu tlačítko 16.

Vyhodnocení výsledku měření (viz obrázky D-G)

Díky oběma laserovým přímkám se ukáže, zda plocha leží ve stejné výšce jako referenční bod (viz „Vyrovnání měřicího přístroje do výšky", strana 100):

- Všechny body, na kterých leží obě laserové přímky identicky přes sebe, se nacházejí ve stejné výšce jako referenční bod. - Jsou-li vedle sebe viditelné dvě přímky nebo jsou-li laserové přímky přerušené, pak se výška podlahové plochy na těchto místech vůči referenčnímu bodu odchyluje.

Pro změření odchylky podlahové plochy postavte na kontrolované místo cílovou tabulku laseru 10. Cílovou tabulku otočte tak, aby levá laserová přímka probíhala přesně na levé referenční přímce cílové tabulky laseru. Posouvejte horní část cílové tabulky laseru nahoru resp. dolů, až hrot 11 cílové tabulky laseru na měřeném místě doléhá. Na poloze pravé laserové přímky na cílové tabulce laseru můžete odečíst výškový rozdíl mezi referenčním a měřeným bodem v milimetrech.

Probíhají-li obě laserové přímky na podlaze v konstantním úhlu vůči sobě, pak je plocha podlahy skloněna.

Pracovní pokyny

Dbejte na to, aby celá šířka laserových přímek ležela na sobě v zakrytu. Šířka přímek laseru se mění se vzdáleností.

Přeprava měřicího přístroje

Pro snadnější přepravu měřicího přístroje slouží rukojeť 3. Podle potřeby vyklopte rukojeť nahoru.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.

Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem. Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

Upozornění pro optimální zacházení s akumulátorem

Chraňte akumulátor před vlhkostí a vodou.

Akumulátor skladujte pouze v rozsahu teplot od 0°C do 50°C. Nenechávejte akumulátor např. v létě ležet v autě.

Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.

Dbejte upozornění k zpracování odpadu.

Údržba a servis

Údržba a čištění

Před všemi pracemi na měřicím přístroji (např. smontování, údržba atd.) a též při jeho přepravě a uskladnění z něj odejměte akumulátor resp. baterie. Při neúmyslné manipulaci se spínačem existuje nebezpečí poranění.

Skladujte a přepravujte povrchový laser pouze v dodaném kufru.

Udržujte povrchový laser a dálkové ovládání neustále čisté. Neponořujte povrchový laser a dálkové ovládání do vody ani do jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čisticí prostředky a rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.

Pokud by došlo přes pečlivou výrobu a zkušební metody u povrchového laseru nebo u dálkového ovládání někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Povrchový laser a dálkové ovládání sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů je nutné prosím uvádět 10-místné objednací číslo podle typového štítku povrchového laseru resp. dálkového ovládání.

Povrchový laser a dálkové ovládání zasílejte v případě opravy v kufru.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Česká republika

Robert Bosch odbytová s.r.o.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo speditérství) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím na případné navazující národní předpisy.

Zpracování odpadu

Povrchový laser, dálkové ovládání, akumulátory/baterie, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Povrchový laser, dálkové ovládání a akumulátory/baterie neodhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musí být nepoužitelné elektrické zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrány, shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci "Přeprava", strana 101.

Změny vyhrazeny.

Slovensky

Bezpečnostní pokyny

Povrchový laser

Aby bola zaistená bezpečná a spoľahlivá práca s meracím prístrojom, je potrebné prečítať si a dodržiavať všetky pokyny. Nikdy nesmiete dopustiť, aby boli výstražné štítky na meracom prístroji nečitateľné. TIETO POKYNY DOBRE USCHOVAJTE A POKIAĽ BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH.

Buďte opatrný – ak používate iné ako tu uvedené obslužné a relačné prvky alebo volíte iné postupy, môže to mať za následok nebezpečnú expozíciu žiarenia. Tento merací prístroj sa dodáva s výstražným štítkom (na grafickej strane je na obrázku meracieho prístroja označený číslom 2).

Dial'kové ovládanie RC 2

Vecné Číso	3 601 K69 C00
Pracovný dosah)	20 m
Prevádková teplota	-10 °C...+50 °C
Skladovacia teplota	-20 °C...+70 °C
Batérié	3 x 1,5 V LRO3 (AAA)
Hmotnosf podla
EPTA-Procedure 01:2014	0,05 kg
2) Pracovný dosah sa moze následkom nepriaznivych podmienok (napriklad priame ziarenie slnéćného svetla) zmensíf.
Na jednoznáčné identifikaciu Vásho dialkového ovladania slúži sériové Číso 22 na typovom štiku.

Montáž

Napájení povrchového laseru

Tento měřicí přístroj lze používat buď s běžnými bateriemi, které nabízí maloobchod, nebo s lithium-iontovými akumulátory.

Otáčejte horní část měřicího přístroje pomocí dálkového ovládání, pokud chcete zkontrolovat plochu. Otáčení rukou není možné.

K dispozici máte na výběr následující druhy rotace:

Stiskněte tlačítko 19, pokud chcete spustit rychlou a nepřetržitou rotaci ve směru pohybu hodinových ručiček. Nové stisknutí tlačítka 19 ukončí rotaci.

Stiskněte tlačítko 14, pokud chcete spustit rychlou a kontinuální - nepřetržitou rotaci proti směru pohybu hodinových ručiček. Nové stisknutí tlačítka 14 ukončí rotaci.

Stiskněte tlačítko 18, pokud chcete spustit pomalou, kontinuální - nepřetržitou rotaci ve směru pohybu hodinových ručiček. Nové stisknutí tlačítka 18 ukončí rotaci.

Stiskněte tlačítko 15, pokud chcete spustit pomalou, kontinuální - nepřetržitou rotaci proti směru pohybu hodinových ručiček. Nové stisknutí tlačítka 15 ukončí rotaci.

Stiskněte tlačítko 17 pro jednorázovou krátkou rotaci ve směru pohybu hodinových ručiček. Pro každý další jednotlivý pohyb stiskněte tlačítko 17 znovu.

Stiskněte tlačítko 16, pokud chcete spustit jednorázovou, krátce trvající rotaci proti směru pohybu hodinových ručiček. Pro každý další jednotlivý pohyb stiskněte tlačítko 16 znovu.

Prosím, dodržujte pokyny v odstavci „Transport“, strana 171.

Vyhrazujeme si právo na změny.

Hrvatski

Upute za sigurnost

Površinski laser
