Ürün Tipi	Zemin Lazer Seviyesi
Marka	Bosch
Model	GSL 2 Professional
Kategori	Lazer Seviyesi
Boyutlar (U x G x Y)	210 x 195 x 205 mm
Ağırlık (EPTA 01:2014'e göre)	1,4 kg
Güç Kaynağı	4 adet 1,5 V LR06 (AA) alkalin pil veya 10,8 V Lityum‑iyon akü
Çalışma Süresi (alkalin piller)	15 s
Çalışma Süresi (1,3 Ah akü)	15 s
Çalışma Süresi (1,5 Ah akü)	25 s
Lazer Sınıfı	3R (IEC 60825‑1)
Lazer Türü	630‑670 nm, <5 mW
Menzil (hedef tahtası olmadan)	10 m
Menzil (hedef tahtası ile)	20 m
Tesviye Hassasiyeti	±0,3 mm/m
Otomatik Tesviye Aralığı	±4°
Tipik Tesviye Süresi	< 5 s
Çalışma Sıcaklığı	-10 °C ile +50 °C arası
Depolama Sıcaklığı	-20 °C ile +70 °C arası
Koruma Sınıfı	IP 54 (toza ve su sıçramalarına karşı dayanıklı)
Ana Fonksiyonlar	Otomatik tesviye, motorlu dönüş (uzaktan kumanda ile), manuel yükseklik ayarı, lazer hizalama
Dahil Aksesuarlar	Lazer hedef tahtası, ışın görüş gözlüğü, taşıma kutusu; RC 2 uzaktan kumanda (Set versiyonu)
Bakım ve Temizlik	Yumuşak ve nemli bir bezle temizleyin; deterjan veya çözücü kullanmayın; kutusunda saklayın
Güvenlik	Sınıf 3R lazer – ışını gözlere doğrultmayın; bakım öncesinde pilleri/aküyü çıkarın; yalnızca orijinal Bosch aksesuarlarını kullanın
Yedek Parçalar ve Onarılabilirlik	Onarım yalnızca Bosch yetkili servisi tarafından yapılmalıdır; etiketteki 10 haneli ürün numarasını kullanın

Sık sorulan sorular - GSL 2 Professional BOSCH

GSL 2 Professional zemin lazerinin çalışma süresi nedir?

Alkalin pillerle (4x LR06) çalışma süresi yaklaşık 15 saattir. 1,3 Ah Bosch Lityum‑iyon akü ile de 15 saat, 1,5 Ah akü ile 25 saattir.

İki lazer çizgisi nasıl hizalanır?

İki çizgi referans noktasında (cihazın yaklaşık 50 cm önünde) üst üste gelene kadar yükseklik ayar düğmesini (9) çevirin. Üst üste gelmezlerse, cihazı daha yakın yükseklikte bir yüzeye taşıyın.

Cihazı kapatmak için uzaktan kumandayı kullanabilir miyim?

Hayır, uzaktan kumanda zemin lazerini kapatamaz. Kapatmak için Açma/Kapama düğmesini (8) kullanmalısınız. Uzaktan kumanda yalnızca dönüşü (hızlı, yavaş veya adım adım) kontrol etmek içindir.

Açtıktan sonra lazer yanıp sönüyorsa ne yapmalıyım?

Yanıp sönme, cihazın otomatik tesviye aralığının (±4°) dışında olduğunu gösterir. Cihazı daha yatay bir yüzeye yerleştirin; aralığa girdiğinde çizgiler sürekli yanar.

GSL 2'nin tesviye hassasiyeti nedir?

Hassasiyet ±0,3 mm/m'dir. Bu, 10 metrede maksimum sapmanın 3 mm olduğu anlamına gelir.

Cihaz nasıl temizlenir?

Yumuşak ve nemli bir bez kullanın. Cihazı asla suya daldırmayın ve deterjan veya çözücü kullanmayın. Tozu gidermek için lazer çıkışına yakın bölgeleri düzenli olarak temizleyin.

Şarj edilebilir pil kullanabilir miyim?

Evet, cihaz Bosch Lityum‑iyon aküleri (10,8 V) ve standart alkalin pilleri kabul eder. Aküler için yalnızca önerilen Bosch şarj cihazlarını kullanın.

Cihaz 30 dakika sonra kendi kendine kapanıyor, bu normal mi?

Evet, 30 dakika hareketsizlikten sonra otomatik kapanma enerji tasarrufu işlevidir. Yeniden başlatmak için Açma/Kapama düğmesini 'Kapalı' konumuna ve ardından tekrar 'Açık' konumuna getirin. Uzaktan kumanda (Set) ile bir tuşa basarak uyandırabilirsiniz.

Yerdeki iki lazer çizgisi nasıl yorumlanır?

İki çizgi üst üste geliyorsa, yüzey referans noktasıyla aynı yüksekliktedir. Ayrılmış veya kesintili ise yükseklik farkı vardır. Sapmayı milimetre cinsinden ölçmek için lazer hedef tahtasını (10) kullanın.

Arıza veya kusur durumunda ne yapmalıyım?

Onarımı yalnızca Bosch yetkili servisine emanet edin. Cihazı kendi başınıza açmayın. Cihazınızı tanımlamak için etiketteki 10 haneli ürün numarasını kullanın.

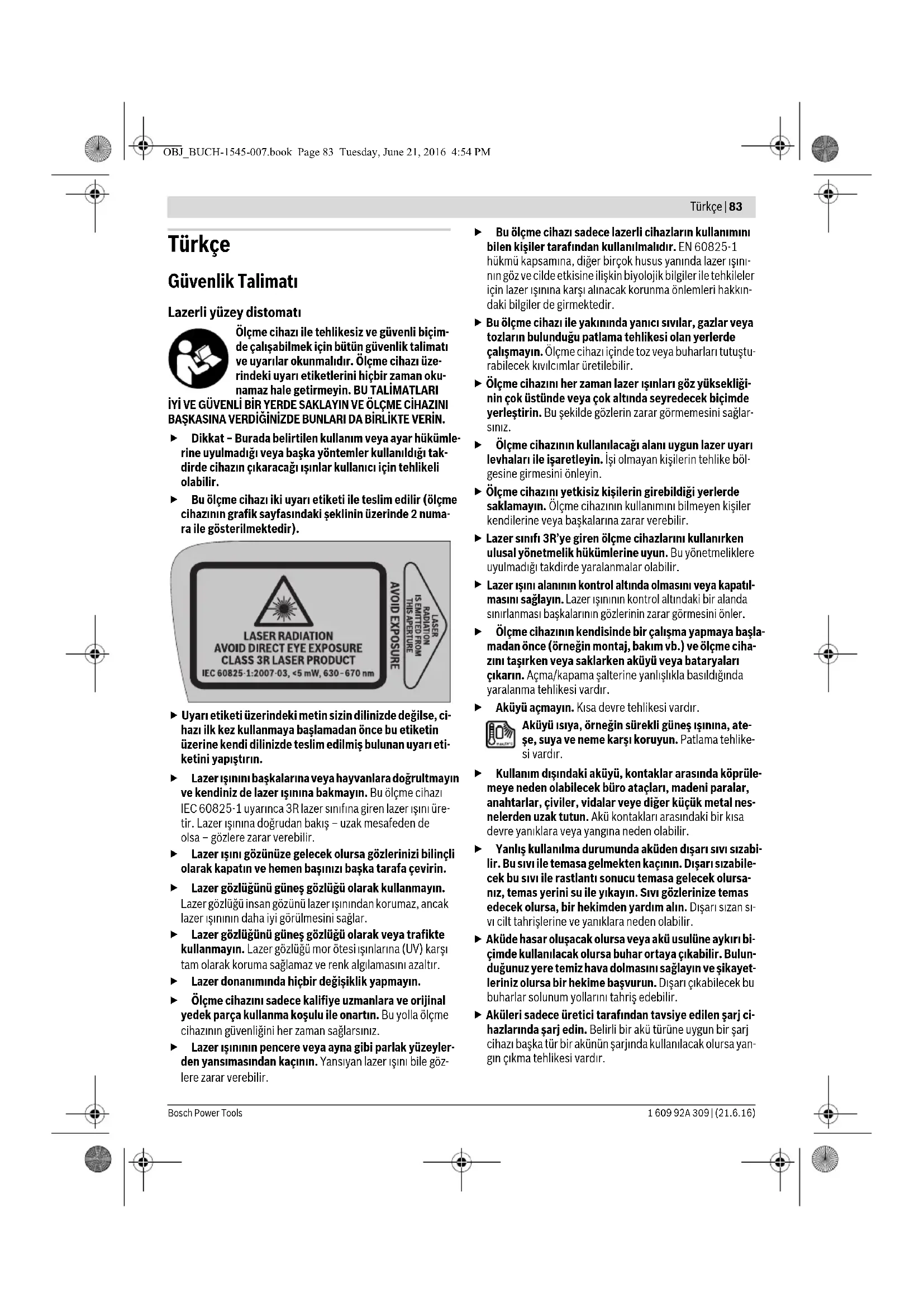

KULLANIM KILAVUZU GSL 2 Professional BOSCH

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatlarını ve uyarıları okumalısınız. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin. BU TALİMATLARI

İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat - Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışın kullanıcı için tehlikeli olabilir. Bu ölçme cihazı iki uyarı etiketi ile teslim edilir (ölçme cihazının grafik sayfasındaki şeklinin üzerinde 2 numara ile gösterilmektedir).

Uyarı etiketi üzerindeki metin sizin dilinizde değilse, cihazı ilk kez kullanmaya başlamadan önce bu etiketin üzerine kendi dilinizde teslim edilmiş bulunan uyarı etiketini yapıştırın. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarınca 3R lazer sınıfına giren lazer ışını üretir. Lazer ışınına doğrudan bakış - uzak mesafeden de olsa - gözlere zarar verebilir. Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. ▶ Lazer donanımında hiçbir değişiklik yapmayın. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Lazer ışınının pencere veya ayna gibi parlak yüzeylerden yansımasından kaçının. Yansıyan lazer ışını bile gözlere zarar verebilir.

Bu ölçme cihazı sadece lazerli cihazların kullanımını bilen kişiler tarafından kullanılmalıdır. EN 60825-1 hükmü kapsamına, diğer birçok husus yanında lazer ışınının göz ve cilde etkisine ilişkin biyolojik bilgiler ile tehlikeler için lazer ışınına karşı alınacak korunma önlemleri hakkındaki bilgiler de girmektedir. Ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazında toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir. Ölçme cihazını her zaman lazer ışınları göz yüksekliğinin çok üstünde veya çok altında seyredecek biçimde yerleştirin. Bu şekilde gözlerin zarar görmemesini sağlarsınız. Ölçme cihazının kullanılacağı alanı uygun lazer uyarı levhaları ile işaretleyin. İşi olmayan kişilerin tehlike bölgesine girmesini önleyin. Ölçme cihazını yetkisiz kişilerin girebildiği yerlerde saklamayın. Ölçme cihazını kullanmayı bilmeyen kişiler kendilerine veya başkalarına zarar verebilir. ▸ Lazer sınıfı 3R'ye giren ölçme cihazlarını kullanırken ulusal yönetmelik hükümlerine uyun. Bu yönetmeliklere uyulmadığı takdirde yaralanmalar olabilir. ▸ Lazer ışını alanının kontrol altında olmasını veya kapatılmasını sağlayın. Lazer ışınının kontrol altındaki bir alanda sınırlanması başkalarının gözlerinin zarar görmesini önler. Ölçme cihazının kendisinde bir çalışma yapmaya başlamadan önce (örneğin montaj, bakım vb.) ve ölçme cihazını taşırken veya saklarken aküyü veya bataryaları çıkarın. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi vardır. Aküyü açmayın. Kısa devre tehlikesi vardır.

Aküyü ısıya, örneğin sürekli güneş ışınına, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Kullanım dışındaki aküyü, kontaklar arasında köprülemeye neden olabilecek büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanıklara veya yangına neden olabilir. Yanlış kullanılma durumunda aküden dışarı sıvı sızabilir. Bu sıvı ile temasa gelmekten kaçının. Dışarı sızabilecek bu sıvı ile rastlantı sonucu temasa gelecek olursanız, temas yerini su ile yıkayın. Sıvı gözlerinize temas edecek olursa, bir hekimden yardım alın. Dışarı sızan sıvı cilt tahrişlerine ve yanıklara neden olabilir. Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yere temiz hava dolmasını sağlayın ve şikayetleriniz olursa bir hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir. Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir akü türü uygun bir şarj cihazı başka tür bir akünün şarjında kullanılacak olursa yangın çıkma tehlikesi vardır.

Aküyü sadece Bosch elektrikli el aletinizle kullanın. Akü ancak bu şekilde tehlikeli aşırı zorlanmalara karşı korunabilir. Sadece ölçme cihazınızın tip etiketinde belirtilen gerilime sahip orijinal Bosch akülerini kullanın. Başka akülerin kullanılması durumunda, örneğin taklitler, değiştirilmiş aküler veya başka marka aküler, yaralanma tehlikesi ve patlama sonucu maddi hasar oluşması tehlikesi vardır.

Ölçme cihazını ve lazer hedef tablasını kalp pillerinin yakınına getirmeyin. Ölçme cihazının ve lazer hedef tablasının mıknatısları tarafından kalp pillerinin fonksiyonunu engelleyebilecek alanlar oluşturulur.

Ölçme cihazını ve lazer hedef tablasını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı araç/gereçten uzak tutun. Ölçme cihazının ve lazer hedef tablasının mıknatıslarının etkisi ile geri alınamayan veri kayıpları olabilir.

Uzaktan kumanda cihazı (GSL 2 Set)

Bütün talimat hükümleri okunmalı ve bunlara uyulmalıdır. BU TALİMATI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Uzaktan kumanda cihazını sadece orijinal yedek parça kullanma koşulu ile kalifiye uzmanlara onartın. Bu sayede uzaktan kumanda cihazının işlevselliğini güvenceye alırsınız. Uzaktan kumanda cihazı ile yakınında yanıcı sıvılar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde çalışmayın. Uzaktan kumanda cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar oluşabilir.

Ürün ve işlev tanımı

Lazerli yüzey distomatının ve uzaktan kumandanın şeklinin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Lazerli yüzey distomatı

Bu ölçme cihazı zeminlerdeki düzlüklerin kontrolü için tasarlanmıştır.

Bu ölçme cihazı kapalı mekanlarda kullanılmaya uygundur.

Uzaktan kumanda cihazı (GSL 2 Set)

Bu uzaktan kumanda cihazı kapalı mekanlarda lazerli yüzey distomatlarının kumandası için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki lazerli yüzey distomatının ve uzaktan kumandanın şekli üzerindeki numaralarla aynıdır.

Lazerli yüzey distomatı

1 Lazer ışını çıkış deliği 2 Lazer uyarı etiketi 3 Tutamak 4 Uzaktan kumanda için algılama merceği (GSL 2 Set) 5 Şarj durumu göstergesi 6 Batarya gözü kapak kilidi 7 Batarya gözü kapağı 8 Açma/kapama şalteri 9 Yükseklik ayarı döner düğmesi 10 Lazer hedef tablası 11 Lazer hedef tablasının ölçme ucu 12 Lazerli yüzey distomatının seri numarası 23 Akü*

Uzaktan kumanda cihazı

13 Kızılötesi (enfraruj) ışını çıkış deliği 14 Saat hareket yönünün tersinde hızlı dönüş tuşu 15 Saat hareket yönünün tersinde yavaş dönüş tuşu 16 Saat hareket yönünün tersinde kademeli dönüş tuşu 17 Saat hareket yönünde kademeli dönüş tuşu 18 Saat hareket yönünde yavaş dönüş tuşu 19 Saat hareket yönünde hızlı dönüş tuşu 20 Uzaktan kumanda cihazı batarya gözü kapağı 21 Uzaktan kumanda cihazı batarya gözü kapağı kilidi 22 Seri numarası

Aksesuar/Yedek parçalar

24 Lazer gözlüğü 25 Çanta

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Teknik veriler

Lazerli yüzey distomatı GSL 2 GSL 2 Set
Ürün kodu	3601 K64 000	3601 K64 0013601 K64 0703601 K64 0R0
Uzaktan kumandali motor tahrliklı)dönme tabani	-●
Çalıkma alanı1)
-Lazer hedef tablasi olmadan	10 m	10 m
-Laze hedef tablasi ile	20 m	20 m
Nivelman hassası	±0,3 mm/m ±0,3 mm/m
1) Cihazın yüzma alanı elerşiz ortam kosulları nedeniyle (örneğin;.Doğrudan gelen Güneş,isinci)kıçüle bilir.
Lazerli yüzey distomatininuzin kesin ve açık kimligi tip etiketindeki seri numarasıdir 12.

160992A309|(21.6.16)

Bosch Power Tools

Türkçe | 85

Lazerli yüzey distomati		GSL 2	GSL 2 Set
Otomatik nivelman, tipik		±4° ±4°
Nivelman sūresi, tipik		<5s <5s
Isletme sicutligi		-10°C...+50°C	-10°C...+50°C
Saklama sicutligi		-20°C...+70°C	-20°C...+70°C
Maksimum nispi hava nemi		90% 90%
Lazer sinifi		3R 3R
Lazer tipi	630-670 nm, <5 mW		630-670 nm, <5 mW
C6		1	1
Bataryalar (Alkali-Mangan)	4x1,5VLR06(AA)		4x1,5VLR06(AA)
Akü (lityum iyon)	10,8V		10,8V
Isletme suresi
-Bataryalar (Alkali-Mangan)	15h		15h
-Akü (lityum iyon) (1,3Ah)	15h		15h
-Akü (lityum iyon) (1,5Ah)	25h		25h
Ağırkı EPTA-Procedure 01:2014'e gore		1,4kg	1,4kg
Öçüleri (uzunluk x genişlik x)yükseklik)	210x195x205mm		210x195x205mm
Korumu türü	IP 54 (Toza ve pisküren suya karşi korumalı)		IP 54 (Toza ve pisküren suya karşi korumalı)

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir. Lazerli yüzey distomatımızın kısım ve açık kimliği tip etiketindeki seri numarasıdır 12.

Uzaktan kumanda cihazi	RC 2
Ürün kodu	3601 K69 C00
Çalisma alanı2)	20 m
Işletme sicodegli	-10 °C...+50 °C
Saklama sicodegli	-20 °C...+70 °C
Bataryalar	3 x 1,5 VLRO3 (AAA)
Ağırkı EPTA-Procedure 01:2014'e gore	0,05 kg

2) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir. Tip etiketi üzerindeki seri numarası 22 uzaktan kumanda cihazınızın açık biçimde belirlenmesini sağlar.

Montaj

Lazerli ölçüm cihazının enerji beslemesi

Bu ölçme cihazı ya piyasada bulunan bataryalarla veya bir Bosch lityum iyon akü ile çalıştırılabilir.

Bataryalarla işletme (Bakınız: Şekil B)

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Bataryaları takmak ve çıkarmak için ölçme cihazının yükseklik ayarı en düşük konuma getirilmelidir. Bunun için yükseklik ayarı düğmesini 9 saat hareket yönünün tersinde sonuna kadar çevirin.

Batarya gözü kapağını 7 açmak için kilide 6 basın ve kapağı kaldırın. Bataryaları yerleştirin. Bu esnada batarya gözü kapağının iç tarafındaki şekilde gösterildiği gibi doğru kutuplamaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

Akü ile işletme (Bakınız: Şekil C)

Sadece ölçme cihazının tip etiketinde belirtilen gerilime sahip orijinal Bosch lityum iyon aküler kullanın. Başka akülerin kullanılması yaralanmalara ve yangına neden olabilir.

Not: Ölçme cihazınıza uygun olmayan akülerin kullanılması hatalı işlevlere veya ölçme cihazının hasar görmesine neden olabilir.

Not: Akü kısmi şarjlı olarak teslim edilir. Akünün tam performansına ulaşabilmesi için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.

Sadece aksesuar sayfasında belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları ölçme cihazınızda kullanılabilen lityum iyon akülerin şarjına uygundur.

Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Akü bir NTC sıcaklık kontrol sistemi ile donatılmış olup, bu sistem sadece 0°C ile 45°C arasında şarja izin verir. Bu yolla akünün kullanım ömrü daha uzun olur.

Aküyü 23 takmak ve çıkarmak için ölçme cihazının yükseklik ayarı en düşük konuma getirilmelidir. Bunun için yükseklik ayarı düğmesini 9 saat hareket yönünün tersinde sonuna kadar çevirin.

Aküyü 23 takmak için kilide 6 basın ve batarya gözü kapağını 7 kaldırın. Şarj edilmiş aküyü sonuna kadar batarya gözüne itin ve batarya gözü kapağını kapatın.

1,5-Ah akü ile işletim: Batarya gözü kapağını 7 kapatabilmek için kapak üzerindeki köpük maddeden yapılma sönümleyici katmanı çıkarmanız gerekir.

Aküyü 23 çıkarmak için kilide 6 basın ve batarya gözü kapağını 7 kaldırın. Aküyü batarya gözünden çekerek çıkarın.

Şarj durumu göstergesi

Şarj durumu göstergesinin 5 üç yeşil LED'i bataryaların veya akülerin 23 şarj durumunu gösterir.

LED Kapasitesi

Sürekli ışık 3x yeşil ≥ 2/3

Bu uzaktan kumanda cihazının alkali mangan bataryalarla kullanılması tavsiye olunur.

Batarya gözü kapağını 20 açmak için kilide 21 basın ve batarya gözü kapağını çıkarın. Bataryaları yerleştirin. Batarya gözü kapağını iç tarafındaki şekle bakarak doğru kutuplama yapmaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Uzun süre kullanmayacaksanız bataryaları uzaktan kumanda cihazından çıkarın. Uzun süre kullanım dışı kaldığında bataryalar korozyona uğrar ve kendiliklerinden boşalabilirler.

İşletme

Lazerli yüzey distomatının işletmeye alınması

Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışığından koruyun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassasiyeti kaybolabilir. Ölçme cihazının şiddetli çarpma ve düşmeye maruz kalmamasına dikkat edin. Şiddetli dış etkilerden sonra ölçme cihazının nivelman hassasiyeti yetkili bir Bosch müşteri servisinde kontrol ettirilmelidir. Taşırken ölçme cihazını kapatın. Kapatma esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görebilir.

Ölçme cihazının yerleştirilmesi

Ölçme cihazını kontrol edilecek yerde, sert bir zemine yerleştirin.

Nivelman hassasiyeti ortam sıcaklığından etkilenebilir. Özellikle zeminden yukarı doğru değişen sıcaklık dereceleri lazer

ışınını saptırabilir. Sıcaklık katmanlaşması zemine yakın yerlerde en fazla olduğundan, ölçme cihazı daima kontrol edilecek yüzeyin ortasına yerleştirilmelidir.

AÇMA/KAPAMA

Ölçme cihazını açmak için açma/kapama şalterini 8 "On" pozisyonuna itin. Ölçme cihazı açıldıktan hemen sonra çıkış deliğinden 1 lazer ışını gönderir.

Lazer ışınını başkalarına veya hayvanlara doğrultmayın (özellikle gözleri seviyesinde) ve kendiniz de lazer ışınına bakmayın (uzak mesafeden de olsa).

Ölçme cihazını kapatmak için açma/kapama şalterini 8 "Off" pozisyonuna itin. Cihaz kapatılınca pandül birimi kilitlenir.

Ölçme cihazı yaklaşık 30 dakika süre ile hareket ettirilmez veya uzaktan kumanda cihazı ile bir komut verilmezse, cihaz bataryaları veya aküleri korumak üzere otomatik olarak kapanır.

Otomatik kapanmadan sonra ölçme cihazını açma/kapama şalteri 8 ile kapatın ve gerektiğinde tekrar açın.

GSL 2 Set: Otomatik kapanmadan sonra ölçme cihazını uzaktan kumanda cihazının herhangi bir tuşuna basarak tekrar açabilirsiniz.

Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer ışını gözleri alabilir.

50°C'lik en yüksek işletim sıcaklığının aşılması durumunda lazer diyotların korunması için cihaz kapanır. Soğuma olduktan sonra ölçme cihazı tekrar işletime hazırdır ve çalıştırılabilir.

Akü ile işletme: Lityum iyon akü "Electronic Cell Protection (ECP)" ile derin deşarja karşı korunmalıdır. Akü boşaldığında ölçme cihazı bir koruyucu devre üzerinden kapatılır.

Akünün boşalması nedeniyle ölçme cihazı otomatik olarak kapanacak olursa, ölçme cihazını açma/kapama şalteri 8 ile kapatın. Ölçme cihazını tekrar açmadan önce aküyü şarj edin. Aksi takdirde akü hasar görebilir.

Ölçme cihazının nivelmanının yaptırılması

Nivelman otomatiği (otomatik nivelman fonksiyonu) ±4°'lik otomatik nivelman alanındaki sapmaları dengeler. Lazer çizgileri hareketsiz duruma gelince nivelman işlemi tamamlanır.

Otomatik nivelman mümkün değilse, örneğin ölçme cihazının durduğu yer yataylıktan 4°'den fazla sapıyorsa, lazer çizgileri yanıp söner.

Ölçme cihazını yatay olarak yerleştirin ve otomatik nivelman yapmasını bekleyin. Ölçme cihazı ±4° otomatik nivelman alanına gelince lazer ışınları sürekli olarak yanar.

İşletme esnasında sarsıntı olursa veya konum değiştirilirse ölçme cihazı tekrar otomatik nivelman yapar, ancak büyük konum değişikliklerinde muhtemelen başka bir yüksekliğe nivelman yapar. Yükseklik hatalarından kaçınmak için yeni bir nivelman yapıldıktan sonra referans noktasında iki lazer ışınının örtüşüp örtüşmediğini kontrol edin (Bakınız: "Ölçme cihazının yükseklik doğrultması", sayfa 86).

Ölçme cihazının yükseklik doğrultması

Ölçme cihazı, ölçme cihazının yaklaşık 50 cm önünde zeminde görünen iki lazer çizgisi üretir. Bu çizgiler zeminde ilk göründükleri referans noktasında örtüştürülmelidir. Bunun için yükseklik ayarı düğmesini 9, iki lazer ışını referans noktasında üst

Türkçe | 87

üste gelinceye ve sadece bir çizgi görününceye kadar saat hareket yönünde veya saat hareket yönünün tersinde çevirin. Yükseklik ayarı düğmesinin çevrilmesiyle iki lazer çizgisi üst üste gelmiyorsa, ölçme cihazı zemin yüzeyinden belirgin ölçüde yüksekte veya alçakta duruyor demektir. Ölçme cihazını daha az yükseklik farkı bulunan başka bir zemin yüzeyine yerleştirin ve lazer çizgilerini orada üst üste getirin.

Uzaktan kumanda cihazının işletime alınması (GSL 2 Set)

Uzaktan kumanda cihazını neme ve doğrudan güneş ışınına karşı koruyun. Uzaktan kumanda cihazını aşırı sıcaklıklara veya sıcaklık değişikliklerine maruz bırakmayın. Örneğin uzaktan kumanda cihazını uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerine maruz kaldığı takdirde tekrar kullanmadan önce uzaktan kumanda cihazının sıcaklık dengesini sağlamasını bekleyin.

İçinde yeterli gerilime sahip bir batarya olduğu sürece uzaktan kumanda cihazı işletime hazırdır.

Uzaktan kumanda cihazının sinyalleri algılama merceğine 4 aynı yönde önden ve eğimli olarak yukarıdan ulaşmalıdır. Uzaktan kumanda cihazı direkt olarak algılama merceğine doğrultulamıyorsa, çalışma alanı kısıtlanır. Sinyalin yansıması sonucu (örneğin duvarlarda) erişim uzaklığı endirekt sinyallerde tekrar iyileştirilebilir.

Ölçme cihazının uzaktan kumanda cihazı ile açılması sadece ölçme cihazının otomatik kapanmasından sonra mümkündür, eğer açma/kapama şalteri 8 hâlâ "On" pozisyonunda duruyorsa. Uzaktan kumanda cihazı ile kapamak mümkün değildir.

Ölçme işlemi

Manuel çevirme (GSL 2)

Ölçme cihazının üst parçasını kontrol etmek istediğiniz yere çevirin. Çevirdikten sonra ölçme cihazının nivelman yapmasını ve lazer çizgilerinin hareketinin durmasını bekleyin. Ancak ondan sonra lazer çizgilerinin üst üste olup olmadığını kontrol edin.

Otomatik çevirme (GSL 2 Set)

Yüzeyi kontrol etmek için ölçme cihazının üst parçasını uzaktan kumanda cihazı ile çevirin. Elle döndürme mümkün değildir.

Aşağıdaki rotasyon türleri seçilebilir:

Tuşa 19 basarak hızlı, kesintisiz rotasyonu saat hareket yönünde başlatın. Tuşa 19 yeniden basıldığında rotasyon durur.

Tuşa 14 basarak hızlı, kesintisiz rotasyonu saat hareket yönünün tersinde başlatın. Tuşa 14 yeniden basıldığında rotasyon durur.

Tuşa 18 basarak yavaş, kesintisiz rotasyonu saat hareket yönünde başlatın. Tuşa 18 yeniden basıldığında rotasyon durur.

Tuşa 15 basarak yavaş, kesintisiz rotasyonu saat hareket yönünün tersinde başlatın. Tuşa 15 yeniden basıldığında rotasyon durur.

Tuşa 17 basarak bir defalık, kısa rotasyonu saat hareket yönünde başlatın. Her tekil hareket için tuşa 17 yeniden basın.

Tuşa 16 basarak bir defalık, kısa rotasyonu saat hareket yönünün tersinde başlatın. Her tekil hareket için tuşa 16 yeniden basın.

Ölçme sonucunun değerlendirilmesi (Bakınız: Şekiller D-G)

İki lazer çizgisinin yüzeyin referans noktası ile aynı yükseklikte olup olmadığı (Bakınız: "Ölçme cihazının yükseklik doğrultması", sayfa 86) gösterir:

• İki lazer çizgisinin üst üste bulunduğu her nokta referans noktası ile aynı yüksekliktedir.
• İki çizgi yan yana görülüyorsa veya lazer çizgileri kesintili ise, zemin yüzeyi bu noktada referans noktasından farklı demektir.

Zemin yüzeyinin sapmasını ölçmek için lazer hedef tablasını kontrol edilecek yere yerleştirin. Lazer hedef tablasını, sol lazer çizgisi lazer hedef tablasının sol referans çizgisi üzerinde seyredecek biçimde çevirin. Lazer hedef tablasının üst parçasını, hedef tablasının ucu ölçülecek yere gelinceye kadar yukarı veya aşağı itin. Lazer hedef tablasındaki sağ lazer çizgisinin pozisyonunda referans noktası ile ölçme noktası arasındaki yükselik farkı milimetre olarak okunabilir.

İki lazer çizgisi zemin yüzeyinde sabit bir açı ile birbirinden ayrılıyorsa, zemin yüzeyi eğimli demektir.

Çalışırken dikkat edilecek hususlar

Lazer çizgilerinin bütün genişlikleri boyunca üst üste olmasına dikkat edin. Lazer çizgilerinin genişliği uzaklıkla birlikte değişir.

Ölçme cihazının taşınması

Ölçme cihazı tutamaktan tutularak rahatça taşınabilir. Gerektiğinde tutamağı yukarı kaldırın.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Akü ile optimum çalışma açıklaması

Aküyü neme ve suya karşı koruyun.

Aküyü 0°C ile 50°C arasındaki sıcaklıkta saklayın. Örneğin yaz mevsiminde aküyü otomobil içinde bırakmayın.

Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.

Tasfiye konusundaki talimat hükümlerine uyun.

88|Türkçe

Bakım ve servis

Bakım ve temizlik

Ölçme cihazının kendisinde bir çalışma yapmaya başlamadan önce (örneğin montaj, bakım vb.) ve ölçme cihazını taşırken veya saklarken aküyü veya bataryaları çıkarın. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi vardır.

Lazerli yüzey distomatını sadece birlikte teslim edilen çanta içinde saklayın ve taşıyın.

Lazerli yüzey distomatını ve uzaktan kumanda cihazını daima temiz tutun.

Lazerli yüzey distomatını ve uzaktan kumanda cihazını suya veya başka sıvıların içine daldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer çıkış deliğini alanüstü olarak temizleyin ve kullandığınız bezin havının dokulmamasına dikkat edin.

Dikkatli üretim ve test yöntemlerine rağmen lazerli yüzey distomatı ve uzaktan kumanda cihazı arıza yapacak olursa, onarım Bosch elektrikli el aletleri için yetkili bir müşteri servisinde yaptırılmalıdır. Lazerli yüzey distomatını ve uzaktan kumanda cihazını kendiniz açmayın.

Bütün başvuru ve yedek parça siparişlerinizde lütfen mutlaka lazerli yüzey distomatı veya uzaktan kumanda cihazının tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Onarımı gerektiğinde lazerli yüzey distomatını çantası içinde yollayınız.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalara ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuarlara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Türkçe

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasaraşı Fethiye

Fethiye

Tel.: [phone]

Değerli Bobinaj

İsmetpaşa Mah. İlk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Czum Bobinaj

Ismetpasa Mah. Eski Şahinbey Belediyesi alti Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarim Bobinaj

Raifpaşa Cad. No: 67 Iskenderun

Hatay

Tel.: [phone]

Gunsah Otomotiv

Beylikduzü Sanayi Sit. No: 210 Beylikduzü

Istanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Polski 89

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Nakliye

Kullanılabilen lityum iyon aküler tehlikeli madde taşıma yönetmeliğine tabidir. Aküler kullanıcı tarafından başka bir hükme tabi olmaksızın karayollarında taşınabilir.

Üçüncü kişiler aracılığı ile gönderim durumunda (örneğin hava yolu veya nakliye şirketi) ambalajlama ve işaretlemeye ilişkin özel yönetmelik hükümlerine uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini yapışkan bantlarla kapatın ve aküyü ambalaj içinde hareket etmeyecek şekilde paketleyin.

Lütfen muhtemel ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Lazerli yüzey distomatı, uzaktan kumanda cihazı, aküler/bataryalar, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla geri dönüşüm merkezine gönderilmelidir.

Lazerli yüzey distomatını, uzaktan kumanda cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU sayılı Avrupa yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye amacıyla geri dönüşüm merkezine gönderilmek zorundadır.

Aküler/Bataryalar:

Li-Ion:

Lütfen "Nakliye" bölümündeki uyarılara uyun.

Değişiklik haklarımız saklıdır.

Polski
