Produkto tipas	Grindų lazerinis nivelyras
Prekės ženklas	Bosch
Modelis	GSL 2 Professional
Kategorija	Lazerinis nivelyras
Matmenys (I x P x A)	210 x 195 x 205 mm
Svoris (pagal EPTA 01:2014)	1,4 kg
Maitinimas	4 šarminės baterijos 1,5 V LR06 (AA) arba 10,8 V ličio jonų akumuliatorius
Veikimo trukmė (šarminės baterijos)	15 h
Veikimo trukmė (1,3 Ah akumuliatorius)	15 h
Veikimo trukmė (1,5 Ah akumuliatorius)	25 h
Lazerio klasė	3R (IEC 60825‑1)
Lazerio tipas	630‑670 nm, <5 mW
Nuotolis (be taikinio)	10 m
Nuotolis (su taikiniu)	20 m
Niveliavimo tikslumas	±0,3 mm/m
Automatinio niveliavimo diapazonas	±4°
Tipinis niveliavimo laikas	< 5 s
Darbo temperatūra	‑10 °C iki +50 °C
Laikymo temperatūra	‑20 °C iki +70 °C
Apsaugos klasė	IP 54 (apsauga nuo dulkių ir vandens purslų)
Pagrindinės funkcijos	Automatinis niveliavimas, variklinis sukimas (per nuotolinio valdymo pultą), rankinis aukščio reguliavimas, lazerio išlygiavimas
Priedai	Lazerio taikinys, spindulio matymo akiniai, transportavimo dėklas; nuotolinio valdymo pultas RC 2 (Set versija)
Priežiūra ir valymas	Valyti minkšta drėgna šluoste; nenaudoti ploviklių ar tirpiklių; laikyti dėkle
Sauga	3R klasės lazeris – nenukreipti spindulio į akis; prieš priežiūrą išimti baterijas/akumuliatorių; naudoti tik originalius Bosch priedus
Atsarginės dalys ir remonto galimybė	Remontą atlikti tik įgaliotame Bosch techninės priežiūros centre; 10 skaitmenų prekės numeris ant etiketės

Dažnai užduodami klausimai - GSL 2 Professional BOSCH

Koks yra grindų lazerio GSL 2 Professional veikimo laikas?

Su šarminėmis baterijomis (4x LR06) veikimo laikas yra apie 15 valandų. Su Bosch 1,3 Ah ličio jonų akumuliatoriumi taip pat 15 valandų, o su 1,5 Ah akumuliatoriumi – 25 valandos.

Kaip sulyginti dvi lazerio linijas?

Sukite aukščio reguliavimo rankenėlę (9), kol abi linijos sutaps atskaitos taške (maždaug 50 cm priešais prietaisą). Jei jos nesutampa, perkelkite prietaisą ant arčiau esančio aukščio paviršiaus.

Ar galiu naudoti nuotolinio valdymo pultą prietaisui išjungti?

Ne, nuotolinio valdymo pultas negali išjungti grindų lazerio. Jį išjungti turite naudoti įjungimo/išjungimo jungiklį (8). Nuotolinio valdymo pultas skirtas tik sukimui valdyti (greitai, lėtai arba žingsniais).

Ką daryti, jei po įjungimo lazeris mirksi?

Mirksėjimas rodo, kad prietaisas yra ne automatinio niveliavimo diapazone (±4°). Padėkite prietaisą ant horizontalesnio paviršiaus; kai jis pateks į diapazoną, linijos degs nuolat.

Koks yra GSL 2 niveliavimo tikslumas?

Tikslumas yra ±0,3 mm/m. Tai reiškia, kad 10 metrų atstumu didžiausias nuokrypis yra 3 mm.

Kaip valyti prietaisą?

Naudokite minkštą drėgną šluostę. Niekada nemerkite prietaiso į vandenį ir nenaudokite ploviklių ar tirpiklių. Reguliariai valykite vietas šalia lazerio išėjimo, kad pašalintumėte dulkes.

Ar galiu naudoti įkraunamas baterijas?

Taip, prietaisas priima Bosch ličio jonų akumuliatorius (10,8 V) ir įprastas šarmines baterijas. Akumuliatoriams naudokite tik rekomenduojamus Bosch įkroviklius.

Ar normalu, kad prietaisas išsijungia po 30 minučių?

Taip, automatinis išsijungimas po 30 minučių neaktyvumo yra energijos taupymo funkcija. Norėdami jį vėl įjungti, perjunkite įjungimo/išjungimo jungiklį į „Išjungta“, o tada vėl į „Įjungta“. Su nuotolinio valdymo pultu (Set) galite jį pažadinti paspausdami bet kurį mygtuką.

Kaip interpretuoti dvi lazerio linijas ant grindų?

Jei abi linijos sutampa, paviršius yra tame pačiame aukštyje kaip atskaitos taškas. Jei jos yra atskirtos arba nutrūkusios, yra aukščio skirtumas. Naudokite lazerio taikinį (10) nuokrypiui milimetrais matuoti.

Ką daryti gedimo ar defekto atveju?

Remontą patikėkite tik įgaliotam Bosch techninės priežiūros centrui. Neatidarykite prietaiso patys. Norėdami identifikuoti prietaisą, žiūrėkite 10 skaitmenų prekės numerį ant etiketės.

NAUDOJIMO INSTRUKCIJA GSL 2 Professional BOSCH

Lazerinis paviršiaus lygumo tikrinimo prietaisas

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI.

▷ Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar reguliavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. Matavimo prietaisas pateikiamas su dviem įspėjamaisiais ženklais (matavimo prietaiso schemoje pažymėtais numeriu 2).

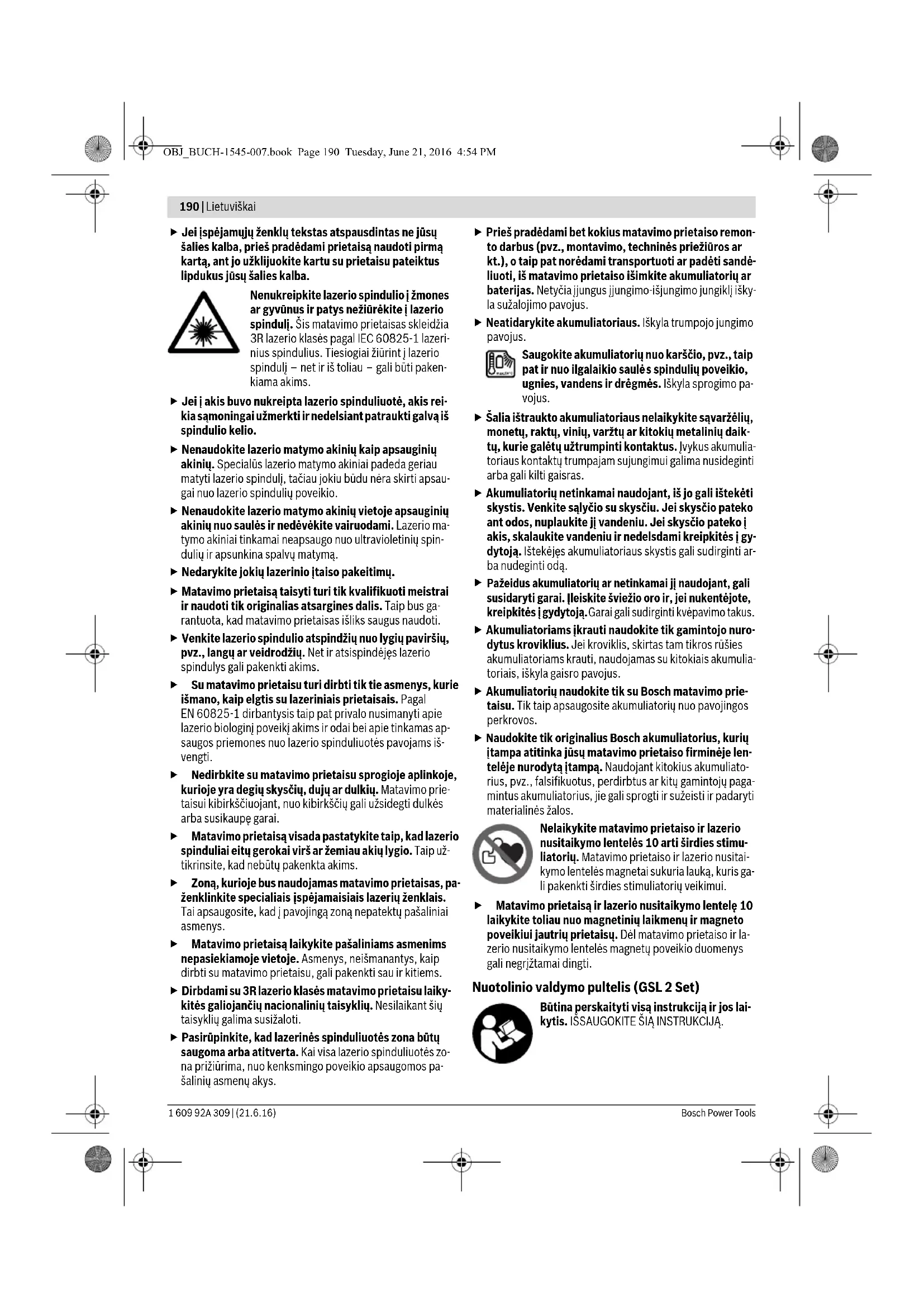

190 | Lietuviškai

Jei įspėjamųjų ženklų tekstas atspausdintas ne jūsų šalies kalba, prieš pradėdami prietaisą naudoti pirmą kartą, ant jo užklijuokite kartu su prietaisu pateiktus lipdukus jūsų šalies kalba.

Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į lazerio spindulį. Šis matavimo prietaisas skleidžia 3R lazerio klasės pagal IEC 60825-1 lazerio spindulius. Tiesiogiai žiūrint į lazerio spindulį – net ir iš toliau – gali būti pakenkiama akims.

• Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio. Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą. Nedarykite jokių lazerinio įtaiso pakeitimų. Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. Venkite lazerio spindulio atspindžių nuo lygių paviršių, pvz., langų ar veidrodžių. Net ir atsispindėjęs lazerio spindulys gali pakenkti akims. Su matavimo prietaisu turi dirbti tik tie asmenys, kurie išmano, kaip elgtis su lazeriniais prietaisais. Pagal EN 60825-1 dirbantysis taip pat privalo nusimanyti apie lazerio biologinį poveikį akims ir odai bei apie tinkamas apsaugos priemones nuo lazerio spinduliuotės pavojams išvengti. Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Matavimo prietaisą visada pastatykite taip, kad lazerio spinduliuotė eitų gerokai virš ar žemiau akių lygio. Taip užtikrinsite, kad nebūtų pakenkta akims. Zoną, kurioje bus naudojamas matavimo prietaisas, paženklinkite specialiais įspėjamaisiais lazerių ženklais. Taip apsaugosite, kad į pavojingą zoną nepatektų pašaliniai asmenys. Matavimo prietaisą laikykite pašaliniams asmenims nepasiekiamoje vietoje. Asmenys, neišmanantys, kaip dirbti su matavimo prietaisu, gali pakenkti sau ir kitiems. Dirbdami su 3R lazerio klasės matavimo prietaisu laikykitės galiojančių nacionalinių taisyklių. Nesilaikant šių taisyklių galima susižaloti. Pasirūpinkite, kad lazerinės spinduliuotės zona būtų saugoma arba atitverta. Kai visa lazerio spinduliuotės zona prižiūrima, nuo kenksmingo poveikio apsaugomos pašalinių asmenų akys.

Prieš pradėdami bet kokius matavimo prietaiso remonto darbus (pvz., montavimo, techninės priežiūros ar kt.), o taip pat norėdami transportuoti ar padėti sandėliuoti, iš matavimo prietaiso išimkite akumuliatorių ar baterijas. Netyčia įjungus įjungimo-išjungimo jungiklį iškyla sužalojimo pavojus. Neatidarykite akumuliatoriaus. Iškyla trumpojo jungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

Saugokite ištrauktą akumuliatorių nuo sąlyčio su sąvaržėlėmis, monetomis, raktais, vinimis, varžtais ar kitais metaliniais daiktais, kurie gali trumpai sujungti kontaktus. Trumpai sujungus akumuliatoriaus kontaktus, galima nusideginti arba kilti gaisrui. Jei akumuliatorius naudojamas netinkamai, iš jo gali ištekėti skystis. Venkite sąlyčio su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, praplaukite vandeniu ir nedelsdami kreipkitės į gydytoją. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą. Pažeidus akumuliatorių arba netinkamai jį naudojant, gali susidaryti garai. Įleiskite šviežio oro ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali sudirginti kvėpavimo takus. Akumuliatoriams įkrauti naudokite tik gamintojo nurodytus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, kyla gaisro pavojus. Akumuliatorių naudokite tik su Bosch matavimo prietaisu. Tik taip apsaugosite akumuliatorių nuo pavojingos perkrovos. Naudokite tik originalius Bosch akumuliatorius, kurių įtampa atitinka jūsų matavimo prietaiso firminėje lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius, pvz., falsifikuotus, perdirbtus ar kitų gamintojų pagamintus akumuliatorius, jie gali sprogti, sužeisti ir padaryti materialinės žalos.

Nelaikykite matavimo prietaiso ir lazerio nusitaikymo lentelės 10 arti širdies stimuliatorių. Matavimo prietaiso ir lazerio nusitaikymo lentelės magnetai sukuria lauką, kuris gali pakenkti širdies stimuliatoriaus veikimui.

Matavimo prietaisą ir lazerio nusitaikymo lentelę 10 laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir lazerio nusitaikymo lentelės magnetų poveikio duomenys gali negrįžtamai dingti.

Nuotolinio valdymo pultelis (GSL 2 Set)

Būtina perskaityti visą instrukciją ir jos laikytis. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

Lietuviškai 191

• Nuotolinį valdymo pultelį remontuoti turi tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip bus užtikrinama, jog nuotolinis valdymo pultelis išliks funkcionalus. Nedirbkite su nuotolinio valdymo pulteliu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Nuotolinio valdymo pulteliui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Gaminio ir techninių duomenų aprašas

Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas lazeris paviršių lygumui tikrinti ir nuotolinio valdymo pultelis, ir skaitant laikyti jį atverstą.

Prietaiso paskirtis

Lazeris paviršių lygumui tikrinti

Matavimo prietaisas yra skirtas grindinių paviršiaus lygumui tikrinti.

Matavimo prietaisas skirtas naudoti patalpose.

Nuotolinio valdymo pultelis (GSL 2 Set)

Nuotolinio valdymo pultelis yra skirtas lazerio paviršių lygumui tikrinti valdymui patalpose.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka lazerio paviršių lygumui tikrinti ir nuotolinio valdymo pultelio schemose nurodytus numerius.

Lazeris paviršių lygumui tikrinti

1 Lazerio spindulio išėjimo anga 2 Įspėjamasis lazerio spindulio ženklas 3 Rankena

4 Nuotolinio valdymo imtuvo lęšis (GSL 2 Set) 5 Įkrovos būklės indikatorius 6 Baterijų skyriaus dangtelio fiksatorius 7 Baterijų skyriaus dangtelis 8 Įjungimo-išjungimo jungiklis 9 Aukščio reguliavimo ratukas 10 Lazerio nusitaikymo lentelė 11 Lazerio nusitaikymo lentelės matavimo smaigalys 12 Lazerio paviršių lygumui tikrinti serijos numeris 23 Akumuliatorius*

Nuotolinio valdymo pultelis

13 Infraraudonojo spindulio išėjimo anga 14 Mygtukas, skirtas prieš laikrodžio rodyklę greitai sukti 15 Mygtukas, skirtas prieš laikrodžio rodyklę lėtai sukti 16 Mygtukas, skirtas prieš laikrodžio rodyklę pakopomis sukti 17 Mygtukas, skirtas pagal laikrodžio rodyklę pakopomis sukti 18 Mygtukas, skirtas pagal laikrodžio rodyklę lėtai sukti 19 Mygtukas, skirtas pagal laikrodžio rodyklę greitai sukti 20 Nuotolinio valdymo pultelio baterijų skyriaus dangtelis 21 Nuotolinio valdymo pultelio baterijų skyriaus dangtelio fiksatorius 22 Serijos numeris

Papildoma įranga, atsarginės dalys

24 Akinių lazeriui matyti 25 Lagaminas

• Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina.

Techniniai duomenys

Lazeris paviršić lygumui tikrinti	GSL 2	GSL 2 Set
Gaminio numeris	3601 K64 000	3601 K64 001
		3601 K64 070
		3601 K64 0RO
Nuotoliniu budu valdoma, variklio varoma baziné dalis	-●
Veikimo nuotolis¹)
- be lazerio nusitaikymo lentelès	10 m	10 m
- su lazerio nusitaikymo lentele	20 m	20 m
Niveliavimo tikslumas	±0,3 mm/m ±0,3 mm/m
Savaiminio isshilinimo diapazonas tipiniu atveju	±4° ±4°
Horizonto suradimo laikas tipiniu atveju	<5s <5s
Darbiné temperatura	-10 °C...+50 °C	-10 °C...+50 °C
Sandëliavimo temperatura	-20 °C...+70 °C	-20 °C...+70 °C
Maks. sartykinis oro drègnis	90 %	90 %
Lazerio klase	3R	3R
Lazerio tipas	630-670 nm, <5 mW	630-670 nm, <5 mW
C₆	1	1
1) Veikimo nuotolis gali sumažeti del nepalankiu aplinkos salgyu (pvz., tiesioginiu saulès spinduliu poveikio).
Lazeriui paviršić lygumui tikrinti tikslai identifikuoti yra skirtas serijos numeris 12 firminéje lentelēje.

Bosch Power Tools

160992A309|(21.6.16)

192 | Lietuviškai

Lazeris pavirsiu lygumui tikrinti	GSL 2	GSL 2 Set
Baterijos (šarminës mangano)	4 x 1, 5 VL R 0 6 (AA)	4 x 1, 5 VL R 0 6 (AA)
Akumuliatorius (ličio jonu)	10,8 V	10,8 V
Veikimo trukmè
- Baterijos (šarminës mangano)	15 val.	15 val.
- Akumuliatorius (ličio jonu) (1, 3 A h)	15 val.	15 val.
- Akumuliatorius (ličio jonu) (1, 5 A h)	25 val.	25 val.
Svoris pagal „EPTA-Procedure 01:2014"	1,4 kg 1,4 kg
Matmenys (ilgis x plotis x aukstis)	210 x 195 x 205 mm	210 x 195 x 205 mm
Apsaugos tipas	IP 54 (apsaugota nuo dulkić ir nuo aptaškymo)	IP 54 (apsaugota nuo dulkić ir nuo aptaškymo)

1) Veikimo nuotolis gali sumažėti dėl nepalankių aplinkos sąlygų (pvz., tiesioginių saulės spindulių poveikio). Lazerio paviršiaus lygumui tikrinti tikslams identifikuoti yra skirtas serijos numeris 12 firmos lentelėje.

Nuotolinio valdymo pultelis RC 2

Gaminio numeris	3601 K69 C00
Veikimo nuotolis2)	20 m
Darbiné temperatura	-10 °C...+50 °C
Sandéliavimo temperatura	-20 °C...+70 °C
Baterijos	3 x 1,5 V LRO3 (AAA)
Svoris pagal „EPTA-Procedure 01:2014"	0,05 kg
2) Veikimo nuotolis gali sumažeti del nepalankiu aplinkos salgyu (pvz., tiesioginiu saulès spinduliu poveikio).
Nuotolinio valdymo pulteluii tiksliai identifikuoti yra skirtas serijos numeris 22 firminéje lenteléje.

Montavimas

Lazerio paviršius lygumui tikrinti energijos šaltinis

Matavimo prietaisas gali būti naudojamas su standartinėmis baterijomis arba su Bosch ličio jonų akumuliatoriais.

Naudojimas su baterijomis (žr. pav. B)

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.

Norint išimti arba įdėti baterijas, matavimo prietaiso aukščio reguliatorių reikia nustatyti žemiausią padėtį. Tuo tikslu aukščio reguliatoriaus ratuką 9 sukite iki atramos prieš laikrodžio rodyklę.

Norėdami atidaryti baterijų skyriaus dangtelį 7, papauskite fiksatorių 6 ir atlenkite baterijų skyriaus dangtelį. Įdėkite baterijas. Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus dangtelio vidinėje pusėje nurodytus baterijų polius.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas su akumuliatoriumi (žr. pav. C)

Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka jūsų matavimo prietaiso firminėje lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius iškyla sužeidimų ir gaisro pavojus.

Nuoroda: naudojant jūsų matavimo prietaisui netinkamus akumuliatorius, matavimo prietaisas gali netinkamai veikti arba jis gali būti pažeistas.

Nuoroda: akumuliatorius tiekiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių įkroviklyje visiškai įkraukite.

Naudokite tik papildomos įrangos puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie ličio jonų akumuliatoriaus, kurį galima naudoti su jūsų matavimo prietaisu.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Akumuliatorius yra su NTC temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Norint išimti arba įdėti akumuliatorių 23, matavimo prietaiso aukščio reguliatorių reikia nustatyti žemiausią padėtį. Tuo tikslu aukščio reguliatoriaus ratuką 9 sukite iki atramos prieš laikrodžio rodyklę.

Norėdami įdėti akumuliatorių 23, paspauskite fiksatorių 6 ir atlenkite baterijų skyriaus dangtelį 7. Stumkite įkrautą akumuliatorių į baterijų skyrių iki atramos ir baterijų skyriaus dangtelį uždarykite.

Naudojimas su 1,5 Ah akumuliatoriumi: norėdami uždaryti baterijų skyriaus dangtelį 7, išimkite baterijų dangtelio vidinėje pusėje esantį putplasčio slopintuvą.

Norėdami išimti akumuliatorių 23, paspauskite fiksatorių 6 ir atlenkite baterijų skyriaus dangtelį 7. Išimkite akumuliatorių iš baterijų skyriaus.

Įkrovos būklės indikatorius

Trys žali šviesos diodai akumuliatoriaus įkrovos būklės indikatoriai 5 rodo baterijų ar akumuliatoriaus 23 įkrovos būklę.

Šviesos diodai Talpa

Dega nuolat 3 × žali ≥ 2/3

Dega nuolat 2 × žali ≥ 1/3

Dega nuolat 1 × žalias < 1/3

Mirksi 1 × žalias Atsarga

Nuotolinio valdymo pultelio aprūpinimas elektros energija (GSL 2 Set)

Nuotolinį valdymo pultelį patariama naudoti su šarminėmis mangano baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 20, paspauskite fiksatorių 21 ir nuimkite baterijų skyriaus dangtelį. Įdėkite baterijas. Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus dangtelio vidinėje pusėje nurodytus baterijų polius. Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

Jei nuotolinio valdymo pultelio ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgiau sandėliuojamos baterijos dėl korozijos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Lazerio paviršių lygumui tikrinti eksploatacijos pradžia

▷ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginių saulės spindulių poveikio. Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. ▷ Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisą turėtumėte kreiptis į įgaliotą Bosch klientų aptarnavimo tarnybą, kad atliktų matavimo prietaiso niveliavimo tikslumo patikrą. - Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus svyravimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

Matavimo prietaiso pastatymas

Pastatykite matavimo prietaisą ant tikrinamo paviršiaus tvirto pagrindo.

Niveliavimo tikslumui įtakos gali daryti aplinkos temperatūra. Lazerio spindulį ypač gali pakreipti temperatūros skirtumai, susidarantys nuo pagrindo kylant aukštyn. Kadangi temperatūra labiausiai sluoksniuojasi prie pagrindo, matavimo prietaisą visada statykite tikrinamo pagrindo ploto viduryje.

Įjungimas ir išjungimas

Norėdami matavimo prietaisą įjungti, įjungimo-išjungimo jungiklį 8 pastumkite į padėtį „On“. Matavimo prietaisą įjungus, per lazerio spindulio išėjimo angas 1 jis iškart siunčia lazerio spindulius.

Nenukreipkite lazerio spindulio į žmones ir gyvūnus (jokiu būdu to nedarykite akių aukštyje) ir patys - net ir iš toliau - nežiūrėkite į lazerio spindulį.

Norėdami matavimo prietaisą išjungti, jungimo-išjungimo jungiklį 8 pastumkite į padėtį „Off“. Prietaisą išjungus svyravimo mazgas užblokuojamas.

Jei matavimo prietaisas apie 30 min nepajudinamas arba nevaldomas nuotolinio valdymo pulteliu, kad būtų tausojamos baterijos arba akumuliatorius, jis automatiškai išsijungia.

Po kiekvieno automatinio išjungimo matavimo prietaisą įjungimo-išjungimo jungikliu 8 išjunkite ir, jei reikia, vėl įjunkite. GSL 2 Set: Po automatinio išjungimo paspaudę bet kurį nuotolinio valdymo pultelio mygtuką matavimo prietaisą galite vėl įjungti.

Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei viršijama aukščiausia leistina 50°C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima įjungti.

Naudojimas su akumuliatoriumi: ličio jonų akumuliatoriuose esanti akumuliatoriaus celių apsaugos sistema (ECP) saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia matavimo prietaisą.

Jei matavimo prietaisas dėl išsikrovusio akumuliatoriaus automatiškai išsijungia, matavimo prietaisą išjunkite įjungimo/išjungimo jungikliu 8. Prieš vėl jungdami matavimo prietaisą, įkraukite akumuliatorių. Priešingu atveju galite pažeisti akumuliatorių.

Matavimo prietaiso susiniveliavimas

Automatinis niveliavimo įtaisas savaiminio išsilyginimo diapazone ± 4° nelygumus išlygina automatiškai. Niveliavimas baigiamas, kai lazerio linijos nustoja judėti.

Jei automatinio niveliavimo atlikti neįmanoma, pvz., jei plokštumos, ant kurios yra pastatytas matavimo prietaisas, nuokrypa nuo horizontalės yra didesnė kaip 4°, lazerio linijos mirksi. Matavimo prietaisą pastatykite horizontaliai ir palaukite, kol savaime susiniveliuos. Kai tik matavimo prietaisas grįžta į ± 4° savaiminio susiniveliavimo diapazoną, lazerio spinduliai pradeda degti nuolat.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas; jei padėtis labai pakeičiama, gali būti, kad matavimo prietaisas susiniveliuos kitame aukštyje. Po pakartotinio susiniveliavimo, kad išvengtumėte aukščio klaidų, patikrinkite, ar abi lazerio linijos sutampa atskaitos taške (žr. „Matavimo prietaiso išlyginimas tam tikrame aukštyje“, 194 psl.).

194 | Lietuviškai

Matavimo prietaiso išlyginimas tam tikrame aukštyje

Matavimo prietaisas sukuria dvi lazerio linijas, kurias, nutolus nuo matavimo prietaiso 50 cm, galima matyti ant pagrindo. Linijas šiame atskaitos taške, kuriame jas pirmą kartą galima pamatyti ant pagrindo, reikia sutapatinti. Tuo tikslu sukite aukščio reguliavimo ratuką 9 pagal arba prieš laikrodžio rodyklę, kol abi lazerio linijos atskaitos taške sutaps ir bus matyti tik viena linija.

Jei sukant aukščio reguliatorių lazerio linijų sutapatinti nepavyksta, vadinasi, matavimo prietaisas pastatytas žymiai aukščiau ar žemiau pagrindo paviršiaus. Pastatykite matavimo prietaisą kitame pagrindo taške, kuriame yra mažesnis aukščių skirtumas, ir jame sutapatinkite lazerio linijas.

Nuotolinio valdymo pultelio paruošimas naudoti (GSL 2 Set)

Saugokite nuotolinio valdymo pultelį nuo drėgmės ir tiesioginių saulės spindulių. Saugokite nuotolinio valdymo pultelį nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų.

Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami nuotolinio valdymo pultelį naudoti, palaukite, kol stabilizuosis jo temperatūra.

Kol įdėta baterija yra pakankamos įtampos, nuotolinio valdymo pultelis yra paruoštas eksploatuoti.

Nuotolinio valdymo pultelio signalai priėmimo lęšį 4 turi pasiekti tiesiogine kryptimi iš priekio ir įstrižai iš viršaus. Jei nuotolinio valdymo pultelio tiesiogiai į priėmimo lęšį nukreipti negalima, sumažėja veikimo nuotolis. Signalui atsispindėjus (pvz., ant sienų), veikimo nuotolį vėl galima padidinti, net jei signalas ir netiesioginis.

Matavimo prietaisą nuotolinio valdymo pulteliu įjungti galima tik po matavimo prietaiso automatinio išjungimo, jei įjungimo/išjungimo jungiklis 8 dar yra padėtyje „On“. Išjungti nuotolinio valdymo pulteliu negalima.

Matavimas

Rankinis sukimas (GSL 2)

Sukite matavimo prietaiso viršutinę dalį į tą vietą, kurią norite tikrinti. Pasukę palaukite, kol matavimo prietaisas susiniveliuos ir lazerio linijos nustos judėti. Tik tada patikrinkite, ar lazerio linijos sutampa.

Automatinis sukimas (GSL 2 Set)

Norėdami patikrinti paviršių, nuotolinio valdymo pulteliu sukite matavimo prietaiso viršutinę dalį. Sukti ranka negalima.

Galima pasirinkti iš šių sukimo būdų:

Paspauskite mygtuką 19, kad įjungtumėte greitą nuolatinį sukimą pagal laikrodžio rodyklę. Dar kartą paspaudus mygtuką 19, sukimas baigiamas.

Paspauskite mygtuką 14, kad įjungtumėte greitą nuolatinį sukimą prieš laikrodžio rodyklę. Dar kartą paspaudus mygtuką 14, sukimas baigiamas.

Paspauskite mygtuką 18, kad įjungtumėte lėtą nuolatinį sukimą pagal laikrodžio rodyklę. Dar kartą paspaudus mygtuką 18, sukimas baigiamas.

Paspauskite mygtuką 15, kad įjungtumėte lėtą nuolatinį sukimą prieš laikrodžio rodyklę. Dar kartą paspaudus mygtuką 15, sukimas baigiamas.

Paspauskite mygtuką 17, norėdami vieną kartą trumpai pasukti pagal laikrodžio rodyklę. Norėdami atlikti kitą judesį, kaskart iš naujo spauskite mygtuką 17.

Paspauskite mygtuką 16, norėdami vieną kartą trumpai pasukti prieš laikrodžio rodyklę. Norėdami atlikti kitą judesį, kaskart iš naujo spauskite mygtuką 16.

Matavimo rezultatų įvertinimas (žr. pav. D–G)

Dviem lazerio linijomis yra rodoma, ar paviršius yra tame pačiame aukštyje kaip ir atskaitos taškas (žr. „Matavimo prietaiso išlyginimas tam tikrame aukštyje“, 194 psl.):

Visi taškai, kuriuose abi lazerio linijos sutampa, yra tame pačiame aukštyje kaip ir atskaitos taškas. Jei viena šalia kitos matomos dvi linijos arba lazerio linijos yra nutrūkusios, vadinasi, pagrindo plokštės aukštis šioje vietoje nesutampa su atskaitos tašku.

Norėdami išmatuoti pagrindo plokštės nuokrypį, įtikrinamoje vietoje pastatykite lazerio nusitaikymo lentele 10. Lazerio nusitaikymo lentele pasukite taip, kad kairioji lazerio linija eitų tiksliai per lazerio nusitaikymo lentelės kairiąją atskaitos liniją. Stumkite lazerio nusitaikymo lentelės viršutinę dalį aukštyn arba žemyn, kol lazerio nusitaikymo lentelės smaigalys 11 bus vietoje, kurią reikia matuoti. Dešiniosios lazerio linijos ant lazerio nusitaikymo lentelės padėtyje galite pažiūrėti milimetrais rodomą aukščių skirtumą tarp atskaitos taško ir matavimo taško. Jei abi lazerio linijos ant pagrindo paviršiaus eina pastoviu kampu, vadinasi, pagrindo paviršius yra pasviręs.

Darbo patarimai

Atkreipkite dėmesį, kad lazerio linijos tiksliai sutaptų per visą plotį. Kintant atstumui, lazerio linijų plotis taip pat kinta.

Matavimo prietaiso transportavimas

Matavimo prietaisui patogiai transportuoti yra skirta rankena 3. Jei reikia, rankeną pakelkite aukštyn.

Akiniai lazeriui matyti (pap. įranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulį.

Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio. Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių įkraukite tik nuo 0 °C iki 50 °C temperatūroje. Nepalikite akumuliatoriaus, pvz., vasarą, automobilyje.

Lietuviškai 195

Jei veikimo laikas po įkrovimo pastebimai sutrumpėja, vadinasi, akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

Priežiūra ir servisas

Lazerį paviršiaus lygumui tikrinti laikykite ir transportuokite tik kartu tiekiamame krepšyje.

Lazerį paviršiaus lygumui tikrinti ir nuotolinį valdymo pultelį visada laikykite švarius.

Nepanardinkite lazerio paviršiaus lygumui tikrinti ir nuotolinio valdymo pultelio į vandenį ir kitokius skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių.

Paviršių ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Jei, nepaisant kruopščios gamybos ir patikrinimo, lazeris paviršiaus lygumui tikrinti ir nuotolinio valdymo pultelis sugestų, jų remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Patys neatidarykite lazerio paviršiaus lygumui tikrinti ir nuotolinio valdymo pultelio.

Ieškant informacijos ar užsakant atsargines dalis prašome būtinai nurodyti lazerio paviršiaus lygumui tikrinti ar nuotolinio valdymo pultelio dešimtženklį numerį, esantį firminėje lentelėje.

Jei lazerį paviršiaus lygumui tikrinti reikia remontuoti, jį atsiųskite krepšyje.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Naudojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojas akumuliatorius gali neribotai gabenti keliu transportu.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Rengiant siuntą turi dalyvauti pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Lazeris paviršiaus lygumui tikrinti, nuotolinio valdymo pultelis, akumuliatoriai bei baterijos, papildoma įranga, supakuoti turi būti ekologiškai utilizuojami.

Lazerio paviršiaus lygumui tikrinti, nuotolinio valdymo pultelio, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir pagal Europos direktyvą 2006/66/EB dėl baterijų ir akumuliatorių bei baterijų ir akumuliatorių atliekų, naudoti nebetinkami elektriniai prietaisai ir akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 195 pateiktų nuorodų.

Galimi pakeitimai.

Bosch Power Tools
