Produkta veids	Grīdas lāzera līmenis
Zīmols	Bosch
Modelis	GSL 2 Professional
Kategorija	Lāzera līmenis
Izmēri (G x P x A)	210 x 195 x 205 mm
Svars (saskaņā ar EPTA 01:2014)	1,4 kg
Barošana	4 sārma baterijas 1,5 V LR06 (AA) vai litija-jonu akumulators 10,8 V
Darbības laiks (sārma baterijas)	15 h
Darbības laiks (akumulators 1,3 Ah)	15 h
Darbības laiks (akumulators 1,5 Ah)	25 h
Lāzera klase	3R (IEC 60825‑1)
Lāzera tips	630‑670 nm, <5 mW
Darbības rādiuss (bez mērķa)	10 m
Darbības rādiuss (ar mērķi)	20 m
Izlīdzināšanas precizitāte	±0,3 mm/m
Automātiskās izlīdzināšanas diapazons	±4°
Tipisks izlīdzināšanas laiks	< 5 s
Darba temperatūra	‑10 °C līdz +50 °C
Uzglabāšanas temperatūra	‑20 °C līdz +70 °C
Aizsardzības pakāpe	IP 54 (putekļu un ūdens šļakatu necaurlaidīgs)
Galvenās funkcijas	Automātiska izlīdzināšana, motorizēta rotācija (ar tālvadības pulti), manuāla augstuma regulēšana, lāzera izlīdzināšana
Iekļautie piederumi	Lāzera mērķis, staru redzamības brilles, transporta uzglabāšanas kaste; tālvadības pults RC 2 (Set versija)
Apkope un tīrīšana	Tīriet ar mīkstu, mitru drānu; neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; uzglabājiet kastē
Drošība	Lāzera klase 3R – nevērsiet staru pret acīm; pirms apkopes izņemiet baterijas/akumulatoru; izmantojiet tikai oriģinālos Bosch piederumus
Rezerves daļas un remonts	Remontu drīkst veikt tikai Bosch pilnvarots servisa centrs; 10 ciparu izstrādājuma numurs uz datu plāksnītes

Bieži uzdotie jautājumi - GSL 2 Professional BOSCH

Kāds ir GSL 2 Professional grīdas lāzera darbības laiks?

Izmantojot sārma baterijas (4x LR06), darbības laiks ir aptuveni 15 stundas. Izmantojot Bosch litija-jonu akumulatoru ar 1,3 Ah, tas ir arī 15 stundas, un ar 1,5 Ah akumulatoru - 25 stundas.

Kā izlīdzināt abas lāzera līnijas?

Pagrieziet augstuma regulēšanas pogu (9), līdz abas līnijas pārklājas atskaites punktā (apmēram 50 cm ierīces priekšā). Ja tās nepārklājas, pārvietojiet ierīci uz tuvāka augstuma virsmas.

Vai es varu izmantot tālvadības pulti, lai izslēgtu ierīci?

Nē, tālvadības pults neļauj izslēgt grīdas lāzeru. Lai to izslēgtu, jāizmanto Ieslēgšanas/Izslēgšanas slēdzis (8). Tālvadības pults kalpo tikai rotācijas (ātra, lēna vai pa soļiem) kontrolei.

Ko darīt, ja lāzers pēc ieslēgšanas mirgo?

Mirgošana norāda, ka ierīce atrodas ārpus automātiskās izlīdzināšanas diapazona (±4°). Novietojiet ierīci uz horizontālākas virsmas; kad tā atrodas diapazonā, līnijas paliek pastāvīgi ieslēgtas.

Kāda ir GSL 2 izlīdzināšanas precizitāte?

Precizitāte ir ±0,3 mm/m. Tas nozīmē, ka 10 metru attālumā maksimālā novirze ir 3 mm.

Kā tīrīt ierīci?

Izmantojiet mīkstu, mitru drānu. Nekad neiegremdējiet ierīci ūdenī un neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Regulāri tīriet vietas pie lāzera izejas, lai noņemtu putekļus.

Vai es varu izmantot uzlādējamas baterijas?

Jā, ierīce pieņem Bosch litija-jonu akumulatorus (10,8 V) un parastās sārma baterijas. Akumulatoriem izmantojiet tikai ieteiktos Bosch lādētājus.

Ierīce pati izslēdzas pēc 30 minūtēm, vai tas ir normāli?

Jā, automātiska izslēgšanās pēc 30 minūtēm dīkstāves ir enerģijas taupīšanas funkcija. Lai to restartētu, pārslēdziet Ieslēgšanas/Izslēgšanas slēdzi uz 'Izslēgts' un pēc tam atkal uz 'Ieslēgts'. Ar tālvadības pulti (Set) varat to pamodināt, nospiežot pogu.

Kā interpretēt abas lāzera līnijas uz grīdas?

Ja abas līnijas pārklājas, virsma ir tādā pašā augstumā kā atskaites punkts. Ja tās ir atdalītas vai pārtrauktas, ir augstuma starpība. Izmantojiet lāzera mērķi (10), lai izmērītu novirzi milimetros.

Ko darīt bojājuma vai defekta gadījumā?

Remontu uzticiet tikai Bosch pilnvarotam servisa centram. Neatveriet ierīci paši. Lai identificētu ierīci, skatiet 10 ciparu izstrādājuma numuru uz datu plāksnītes.

LIETOŠANAS INSTRUKCIJA GSL 2 Professional BOSCH

H AL 1115 CV (3,6-10,8 V)

2607 225 514 (EU) 2607 225 516 (UK)

24

1618C00470

10,8 V (Li-Ion)

25

2608438693

1608M00C00

1608M0070B

6 | Vācija

Vācu

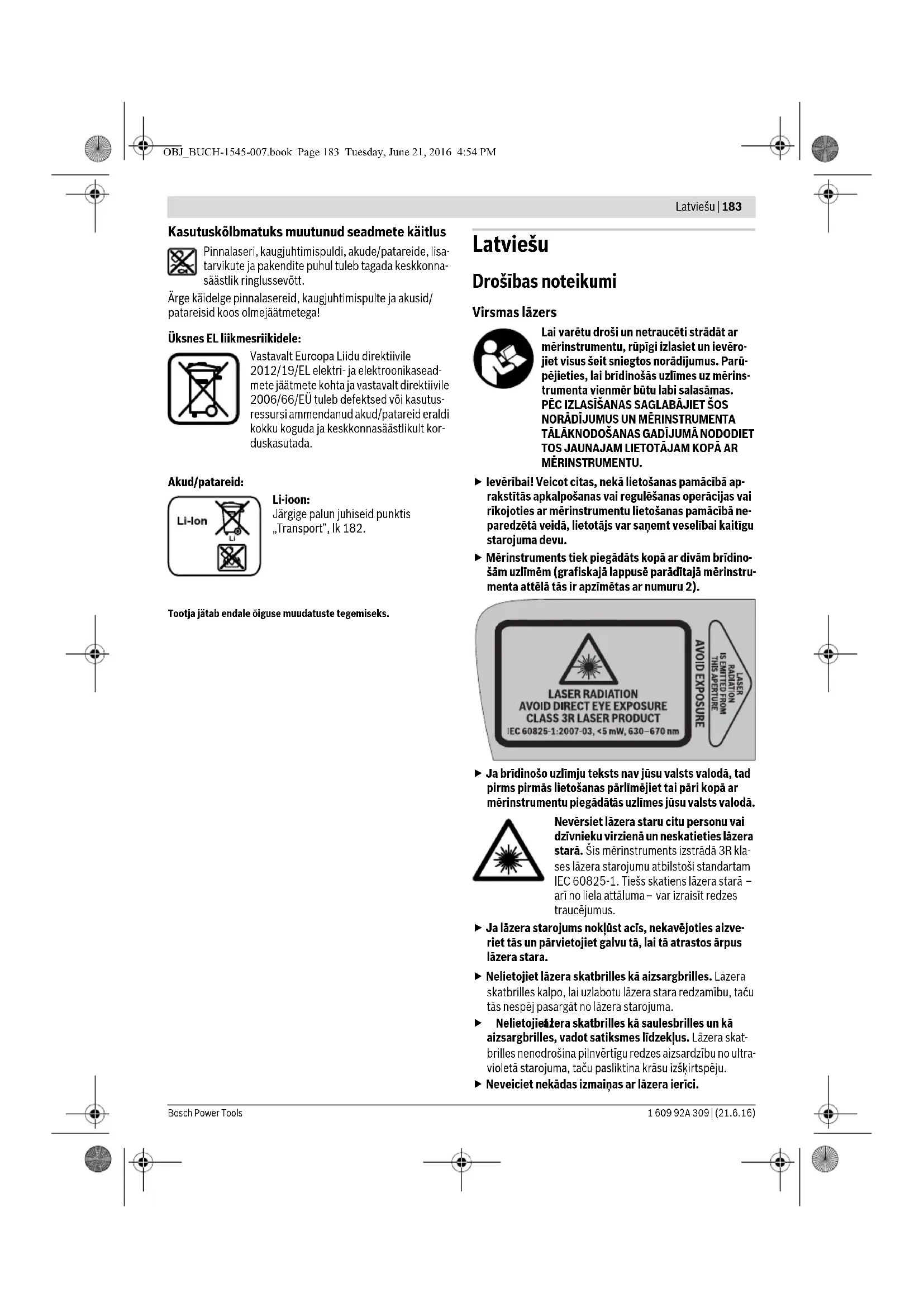

Drošības norādījumi

Virsmas lāzeris

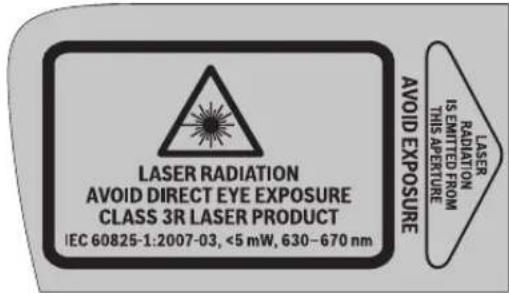

▶ Ievērojiet! Veicot citas, ne kā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu. Mērinstruments tiek piegādāts kopā ar divām brīdinājuma uzlīmēm (grafiskajā lapā parādītajā mērinstrumenta attēlā tās ir apzīmētas ar numuru 2).

▷ Ja brīdinājuma uzlīmju teksts nav jūsu valsts valodā, tad pirms pirmās lietošanas pārlīmējiet tai pāri kopā ar mērinstrumentu piegādātās uzlīmes jūsu valsts valodā.

Nevērsiet lāzera staru citu personu vaidzībnieku virzienā un neskatieties lāzera starā. Šis mērinstruments izstaro 3R klases lāzera starojumu atbilstoši standartam IEC 60825-1. Tiešs skatiens lāzera starā - arī no liela attāluma - var izraisīt redzes traucējumus.

• Ja lāzera starojums nokļūst acīs, nekavējoties aizveriet tās un pārvietojiet galvu tā, lai tā atrastos ārpus lāzera stara. Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma. Nelietojiet tās kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju. Neveiciet nekādas izmaiņas ar lāzera ierīci.

Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. Nepieļaujiet lāzera stara atstarošanos no gludām virsmām, piemēram, no loga vai spoguļa. Arī atstarotais lāzera stars var būt kaitīgs acīm. Ar mērinstrumentu drīkst strādāt tikai personas, kas prot apieties ar lāzera iekārtām. Atbilstoši standarta EN 60825-1 prasībām, mērinstrumenta lietotājam jābūt informētam arī par lāzera starojuma bioloģisko iedarbību uz acīm un ādu un par pareizu aizsardzības līdzekļu izvēli un lietošanu, novēršot lāzera starojuma kaitīgo iedarbību. Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos. Vienmēr novietojiet mērinstrumentu tā, lai lāzera stari izplatītos iespējami lielākā attālumā no acu augstuma virs vai zem tā. Tā tiek nodrošināta acu aizsardzība pret bojājumiem.

Iezīmējiet telpas daļu, kurā tiek lietots mērinstruments, ar piemērotām brīdinošajām zīmēm par lāzera starojumu. Tā tiek novērsta nepiederošu personu nokļūšana vietās ar paaugstinātu bīstamību. - Neuzglabājiet mērinstrumentu vietās, kur tam var piekļūt nepilnvarotas personas. Personas, kas nav iepazinušās ar mērinstrumenta lietošanu, var nodarīt kaitējumu sev un arī citām personām. Lietojot mērinstrumentu ar 3R klases lāzeru, ievērojiet nacionālos priekšrakstus un noteikumus. Šo priekšrakstu neievērošana var izraisīt savainojumus. - Parūpējieties, lai telpas daļa lāzera starojuma izplatīšanās ceļā būtu nosegta vai iežogota. Lāzera starojuma ierobežošana kontrolējamā attālumā ļauj novērst acu bojājumus tuvumā esošajām personām. Pirms jebkuras darbības ar mērinstrumentu (piemēram, pirms tā montāžas, apkalpošanas u.c.), kā arī pirms mērinstrumenta transportēšanas un novietošanas uzglabāšanai laikā izņemiet no tā akumulatoru vai bateriju. Nejauši nospiežot ieslēdzēju, var gūt savainojumu. ▷ Neatveriet akumulatoru. Tas var būt par cēloni īssavienojumam.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var izraisīt sprādzienu.

Ja akumulators netiek lietots, nepieļaujiet tā kontaktu saskarsanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu radīt īssavienojumu starp akumulatora kontaktiem. Īssavienojums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos. Nepareizi lietojot akumulatoru, no tā var izplūst šķidrs elektrolīts. Nepieļaujiet elektrolīta saskarsanos ar ādu. Ja šķidrais elektrolīts nejauši nonāk uz ādas, noskalojiet to ar ūdeni. Ja šķidrais elektrolīts nonāk acīs, izskalojiet tās

ar ūdeni un griezieties pie ārsta. Šķidrais elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.

Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Šādā gadījumā ielaidiet telpā svaigu gaisu un, ja sajūtat elpošanas traucējumus, griezieties pie ārsta. Tvaiki var izsaukt elpošanas ceļu kairinājumu. Uzlādējiet akumulatorus vienīgi uzlādes ierīcēs, ko šim nolūkam ir ieteikusi ražotājfirma. Ja uzlādes ierīce, kas ir piemērota tikai noteikta tipa akumulatoru uzlādei, tiek lietota cita tipa akumulatoru uzlādei, tas var izraisīt aizdegšanos. Lietojiet akumulatoru vienīgi kopā ar Bosch mērinstrumentu, kuram tas ir paredzēts. Tikai tā akumulatoru iespējams pasargāt no bīstamas pārslodzes. Lietojiet tikai oriģinālos Bosch akumulatorus, kuru spriegums atbilst uz mērinstrumenta marķējuma plāksnītes norādītajai vērtībai. Lietojot citus akumulatorus, piemēram, pakaļdarinājumus un pārveidotus vai citas firmas ražotus akumulatorus, tie var eksplodēt, radot savainojumus un materiālo vērtību bojājumus.

Netuviniet mērinstrumentu un lāzera mērķplāksni 10 sirds stimulatoriem. Mērinstrumenta un lāzera mērķplāksnes magnēti veido magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību. Netuviniet mērinstrumentu un lāzera mērķplāksni 10 magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un lāzera mērķplāksnes magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Tālvadības pults (GSL 2 Set)

Izlasiet un ievērojiet visus šeit sniegtos norādījumus. Pēc izlasīšanas saglabājiet šos norādījumus.

Nodrošiniet, lai tālvadības pultij nepieciešamo remontu veiktu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Tikai tā iespējams saglabāt nepieciešamo tālvadības pults funkcionalitāti. Nestrādājiet ar tālvadības pulti sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Tālvadības pultī var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Izstrādājuma un tā darbības apraksts

Lūdzam atvērt atlokamo lappusi ar virsmas lāzera un tālvadības pults attēlu un turēt šo lappusi atvērtu laikā, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Virsmas lāzers

Mērinstruments ir paredzēts grīdu virsmas līmeniskuma pārbaudei.

Mērinstruments ir piemērots lietošanai telpās.

Latviešu 185

Tālvadības pults (GSL 2 Set)

Tālvadības pults ir paredzēta virsmas lāzeru vadībai, tos lietojot telpās.

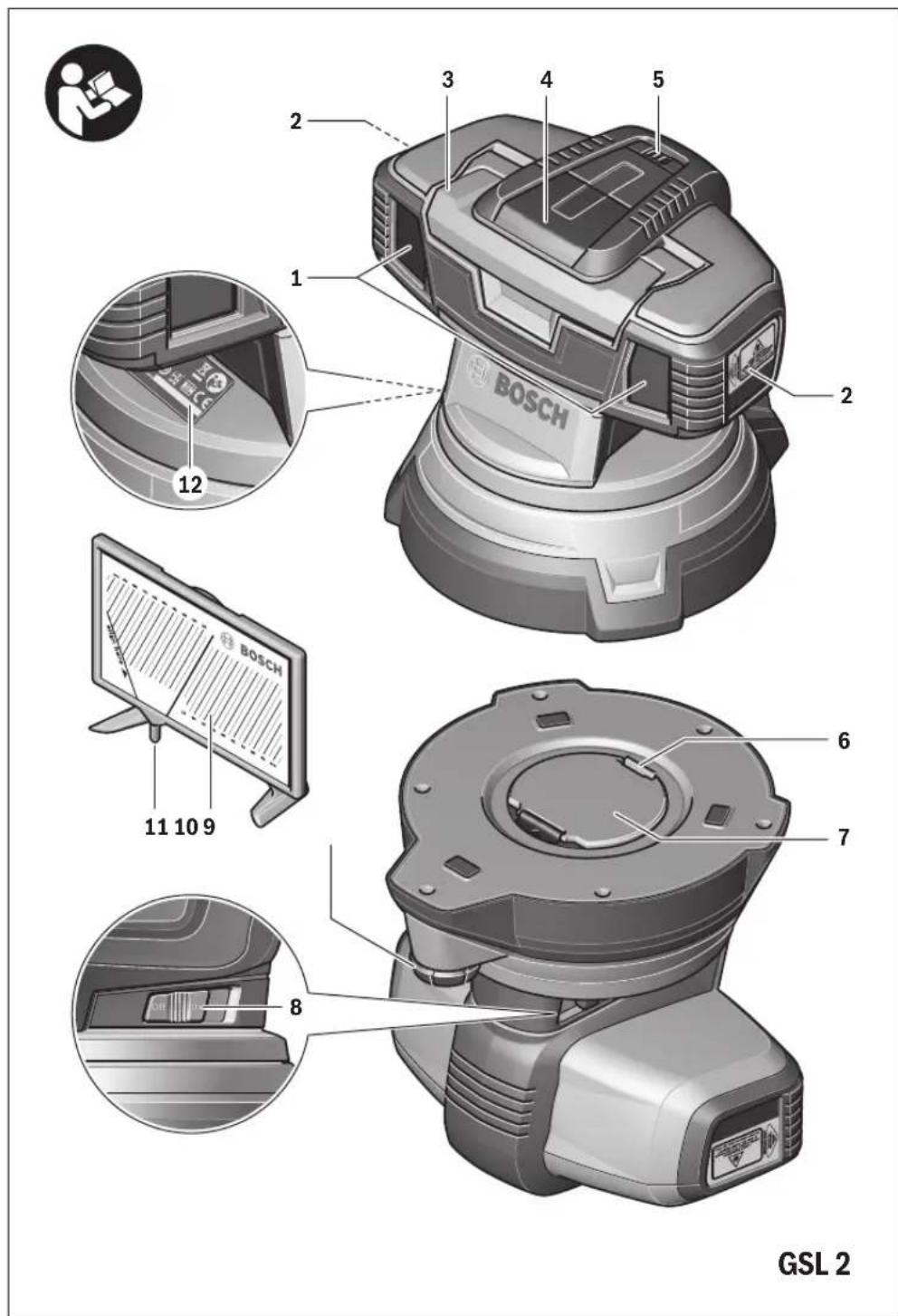

Attēlotās sastāvdaļas

Attēlotā sastāvdaļu numerācija atbilst grafiskajās lapās sniegtajiem virsmas lāzera un tālvadības pults attēliem.

Virsmas lāzeris

1 Lāzera stara izvadlūka 2 Brīdinoša uzlīme 3 Rokturis 4 Tālvadības signālu uztvērēja lēca (GSL 2 Set) 5 Uzlādes pakāpes indikators 6 Baterijas nodalījuma vāciņa fiksators 7 Bateriju nodalījuma vāciņš 8 Ieslēdzējs 9 Pirkstu rats augstuma regulēšanai

10 Lāzera mērķplaksne

11 Lāzera mērķplaksnes smaile 12 Virsmas lāzera sērijas numurs 23 Akumulators*

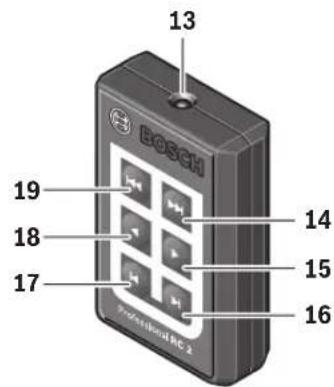

Tālvadības pults

13 Infrasarkanā starojuma izvadītājs 14 Taustiņš ātrai griešanai pretēji pulksteņa rādītāju kustības virzienam 15 Taustiņš lēnai griešanai pretēji pulksteņa rādītāju kustības virzienam 16 Taustiņš soļu veida griešanai pretēji pulksteņa rādītāju kustības virzienam 17 Taustiņš soļu veida griešanai pulksteņa rādītāju kustības virzienā 18 Taustiņš lēnai griešanai pulksteņa rādītāju kustības virzienā 19 Taustiņš ātrai griešanai pulksteņa rādītāju kustības virzienā 20 Tālvadības pults bateriju nodalījuma vāciņš 21 Tālvadības pults bateriju nodalījuma vāciņa fiksators 22 Sērijas numurs

Piederumi/rezerves daļas

24 Lāzera skatbrilles*

25 Koferis

• Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Tehniskie parametri

Virsmas lžers	GSL 2	GSL 2 Set
Izstrādājuma numurs	3601 K64 000	3601 K64 001
		3601 K64 070
		3601 K64 0RO
Tālvadāma pamatne ar griezes piedzīn	-●
Darbības tālums1)
-bez lāzera mērktplāksnes	10 m	10 m
- ar lāzera mērktplāksni	20 m	20 m
Izīdžinašanas precizitāte	±0,3 mm/m	±0,3 mm/m
Pašizlīdžinašanās diapazons, tipiskā vērtiba	±4° ±4°
Pašizlīdžinašanās laiks, tipiskā vērtiba	<5s <5s
Darba temperatūr	-10 °C...+50 °C	-10 °C...+50 °C
Uzglabāšanas temperatūr	-20 °C...+70 °C	-20 °C...+70 °C
Maks. relativais gaisa mitrums	90 %	90 %
Lāzera klase	3R	3R
Lāzera starojums	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
Baterijas (sārna-mangāna)	4 x 1,5 V LRO6 (AA)	4 x 1,5 V LRO6 (AA)
Akumulators (litija-jonu)	10,8 V	10,8 V
Darbības laiks
-Baterijas (sārna-mangāna)	15 st.	15 st.
-Akumulators (litija-jonu) (1,3 Ah)	15 st.	15 st.
-Akumulators (litija-jonu) (1,5 Ah)	25 st.	25 st.
Svars atbilstoši EPTA-Procedure 01:2014	1,4 kg	1,4 kg
Izméri (garums x platums x augstums)	210 x 195 x 205 mm	210 x 195 x 205 mm
Aizsardzibas tips	IP 54 (aizsargāts pret lietu unudens šlakatām)	IP 54 (aizsargāts pret lietu unudens šlakatām)

1) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums samazinās. Virsmas lāzera viennozīmīgai identifikācijai kalpo sērijas numurs 12 uz mērinstrumenta marķējuma plāksnītes.

Tälvadibas pults	RC 2
Izstrādājuma numurs	3601 K69 C00
Darbības tālums2)	20 m
Darba temperatūrā	-10 °C...+50 °C
Uzglabāšanas temperatūrā	-20 °C...+70 °C
Baterijas	3 x 1,5 V LRO3 (AAA)
Svars atbilstoši
EPTA-Procedure 01:2014	0,05 kg

2) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums samazinās. Tālvadības pults viennozīmīgai identifikācijai kalpo sērijas numurs 22 uz tās marķējuma plāksnītes.

Montāža

Pirmā lāzera elektrobarošana

Mērinstruments var darboties no baterijām, ko var iegādāties tirdzniecības vietās, vai no Bosch litija-jonu akumulatora.

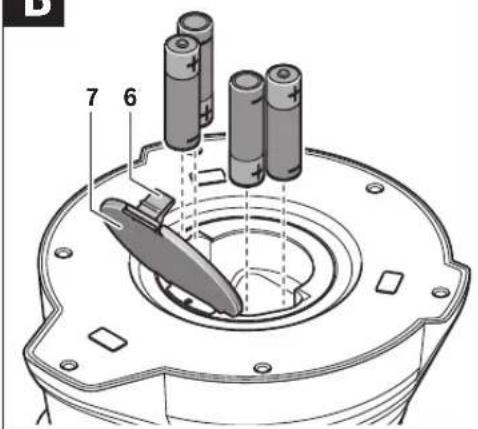

Darbs ar baterijām (attēls B)

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai ievietotu un izņemtu baterijas, mērinstruments jānolaiž zemākajā stāvoklī. Šim nolūkam grieziet augstuma regulēšanas pirkstgredzenu 9 līdz galam pretēji pulksteņa rādītāju kustības virzienam.

Lai atvērtu bateriju nodalījuma vāciņu 7, nospiediet fiksatoru 6 un paceliet vāciņu. Ievietojiet baterijas nodalījumā. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet viena firmas ražotas baterijas ar vienādu ietilpību.

• Ja mērinstrumentu ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

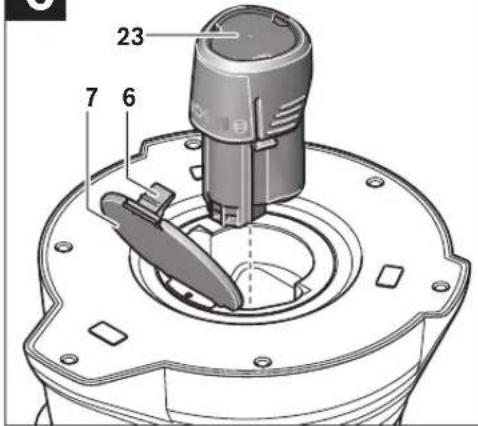

Darbs no akumulatora (attēls C)

Lietojiet tikai oriģinālos Bosch akumulatorus, kuru spriegums atbilst uz mērinstrumenta marķējuma plāksnītes norādītajai vērtībai. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.

Piezīme. Nepiemērotu akumulatoru lietošana var būt par cēloni mērinstrumenta nepareizai funkcionēšanai vai izraisīt tā sabojāšanos.

Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē ar uzlādes ierīci.

Lietojiet vienīgi piederumu lapā parādītās uzlādes ierīces. Tikai šīs uzlādes ierīces ir piemērotas jūsu mērinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

Akumulators ir aprīkots ar NTC temperatūras kontroles ierīci, kas ļauj uzlādēt akumulatoru vienīgi tad, ja tā temperatūra

ir robežās no 0°C līdz 45°C. Tas ļauj panākt lielu akumulatora kalpošanas laiku.

Lai ievietotu un izņemtu akumulatoru 23, mērinstruments jānoliek zemākajā stāvoklī. Šim nolūkam grieziet augstuma regulēšanas pirkstgalu 9 līdz galam pretēji pulksteņa rādītāju kustības virzienam.

Lai ievietotu akumulatoru 23, nospiediet fiksatoru 6 un noņemiet bateriju nodalījuma vāciņu 7. Līdz galam iebīdiet uzlādētu akumulatoru bateriju nodalījumā un aizveriet bateriju nodalījuma vāciņu.

Darbināšana no 1,5 Ah akumulatora: Lai varētu aizvērt bateriju nodalījuma vāciņu 7, jāizņem putuplasta dampers, kas atrodas bateriju nodalījuma vāciņa iekšpusē.

Lai izņemtu akumulatoru 23, nospiediet fiksatoru 6 un noņemiet bateriju nodalījuma vāciņu 7. Izvelciet akumulatoru no bateriju nodalījuma.

Uzlādes pakāpes indikators

Trīs zaļas mirdzdiodes veido akumulatora uzlādes pakāpes indikatoru 5, kas parāda bateriju resursu vai akumulatora 23 uzlādes pakāpi.

Mirdzdiode Akumuladora
	ietilpiba
Pastăvigi deg 3 mirdzdiodes	≥2/3
Pastăvigi deg 2 mirdzdiodes	≥1/3
Pastăvigi deg 1 mirdzdiode <1/3
Mirgo 1 mirdzdiode Rezeve

Tālvadības pults elektrobarošana (GSL 2 Set)

Tālvadības pults darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu 20, nospiediet fiksatoru 21 un noņemiet vāciņu. Ievietojiet nodalījumā baterijas. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet viena firmas ražotas baterijas ar vienādu ietilpību.

Ja tālvadības pults ilgāku laiku netiek lietota, izņemiet no tās baterijas. Ilgstoši uzglabājot tālvadības pulti, tajā ievietotās baterijas var korodēt un izlādēties.

Lietošana

Uzsākot virmas lāzera lietošanu

Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti.

Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Pēc stipras ārējas triecienu iedarbības mērinstrumenta izlīdzināšanas precizitāte jāpārbauda Bosch pilnvarotā klientu apkalpošanas iestādē. Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ.

Mērinstrumenta uzstādīšana

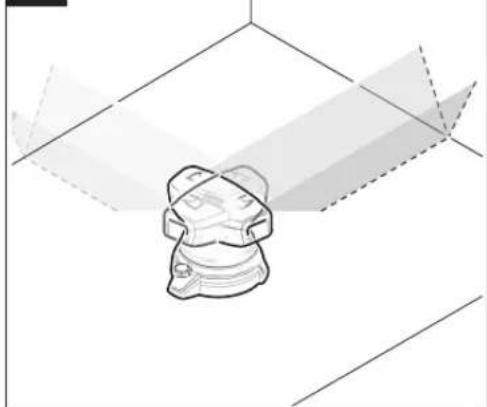

Novietojiet mērinstrumentu uz pārbaudāmās grīdas virsmas vietā, kur tā ir stingra un noturīga.

Izlīdzināšanas precizitāti var ietekmēt apkārtējā gaisa temperatūra. Ievērojiet, ka nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Tā kā zemes tuvumā temperatūras gradients ir vislielākais, mērinstrumentu vienmēr jācenšas uzstādīt pārbaudāmās grīdas virsmas vidū.

Ieslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārvietojiet ieslēdzēju 8 stāvoklī "On". Tūlīt pēc ieslēgšanas mērinstruments izstaro lāzera starus no izvadlūkām 1.

• Nevērsiet lāzera staru citu personu vai dzīvnieku virzienā (īpaši to acu augstumā) un neskatieties lāzera starā pat no liela attāluma.

Lai izslēgtu mērinstrumentu, pārvietojiet ieslēdzēju 8 stāvoklī "Off". Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls. Ja mērinstruments aptuveni 30 minūtes ilgi netiek pārvietots vai vadīts ar tālvadības pults palīdzību, tas automātiski izslēdzas, šādi taupot baterijas vai akumulatoru.

Pēc mērinstrumenta automātiskas izslēgšanās izslēdziet to ar ieslēdzēja 8 palīdzību un vajadzības gadījumā no jauna ieslēdziet.

GSL 2 Set: pēc mērinstrumenta automātiskas izslēgšanās to var no jauna ieslēgt, nospiežot jebkuru tālvadības pults taustiņu.

Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt citas tuvumā esošas personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 50°C, mērinstruments automātiski izslēdzas, šādi pasargājot lāzera diodi no sabojāšanās. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Darbināšana no akumulatora Litija-jonu akumulators ir apgādāts ar elektronisko akumulatora elementu aizsardzības sistēmu „Electronic Cell Protection (ECP)”, kas to aizsargā pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības ierīce izslēdz mērinstrumentu.

Ja mērinstruments automātiski izslēdzas izlādēta akumulatora dēļ, izslēdziet mērinstrumentu ar ieslēdzēja 8 palīdzību. Pirms mērinstrumenta atkārtotas ieslēgšanas uzlādējiet akumulatoru. Pretējā gadījumā akumulators var tikt bojāts.

Tālvadības pults ir gatava darbam, ja tajā ir ievietota baterija ar pietiekamu spriegumu.

Tālvadības pults signāliem jāsasniedz mērinstrumenta tālvadības signālu uztvērēja lēca 4 tiešā virzienā no priekšpuses un slīpi no augšas. Ja tālvadības pulti nav iespējams tieši vērst pret uztvērēja lēcu, samazinās tās darbības tālums. Taču atstarotais tālvadības signāls (piemēram, signāls, kas atstarojas no sienām), var nodrošināt apmierinošu tālvadības pults darbību pat tad, ja tiešais signāls ir vājināts.

Pēc mērinstrumenta automātiskas izslēgšanās ieslēgšana ar tālvadības pults palīdzību ir iespējama tikai tad, ja mērinstrumenta ieslēdzējs 8 joprojām atrodas ieslēgtā stāvoklī

"On". Mērinstrumentu ar tālvadības pults palīdzību nav iespējams izslēgt.

Mērīšana

Staru pagriešana ar roku (GSL 2)

Pagrieziet mērinstrumenta augšējo daļu pret vietu, ko vēlaties pārbaudīt. Pēc pagriešanas nogaidiet, līdz beidzas pašizlīdzināšanās process un lāzera staru veidotās līnijas vairs nepārvietojas. Tad pārbaudiet, vai lāzera staru veidotās līnijas pārklājas.

Staru automātiska griešana (GSL 2 Set)

Lai pāraudzītu izvēlēto virsmu, grieziet mērinstrumenta augšējo daļu, nospiežot atbilstošu tālvadības pults taustiņu. Šādā gadījumā staru griešana ar roku nav iespējama.

Var izvēlēties šādus staru rotācijas veidus.

Nospiežot taustiņu 19, sākas ātra, nepārtraukta lāzera staru rotācija pulksteņa rādītāju kustības virzienā. Vēlreiz nospiežot taustiņu 19, rotācija beidzas.

Nospiežot taustiņu 14, sākas ātra, nepārtraukta lāzera staru rotācija pretēji pulksteņa rādītāju kustības virzienam. Vēlreiz nospiežot taustiņu 14, rotācija beidzas.

Nospiežot taustiņu 18, sākas lēna, nepārtraukta lāzera staru rotācija pulksteņa rādītāju kustības virzienā. Vēlreiz nospiežot taustiņu 18, rotācija beidzas.

Nospiežot taustiņu 15, sākas lēna, nepārtraukta lāzera staru rotācija pretēji pulksteņa rādītāju kustības virzienam. Vēlreiz nospiežot taustiņu 15, rotācija beidzas.

Nospiežot taustiņu 17, notiek vienreizēja, īsa lāzera staru pagriešanās pulksteņa rādītāju kustības virzienā. Lai vēlreiz izraisītu īsu lāzera staru pagriešanos, no jauna nospiediet taustiņu 17.

Nospiežot taustiņu 16, notiek vienreizēja, īsa lāzera staru pagriešanās pretēji pulksteņa rādītāju kustības virzienam. Lai vēlreiz izraisītu īsu lāzera staru pagriešanos, no jauna nospiediet taustiņu 16.

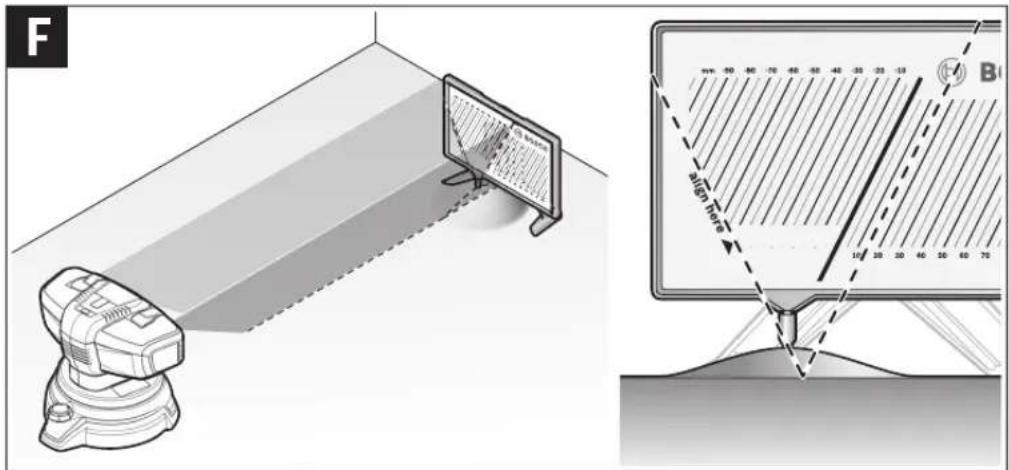

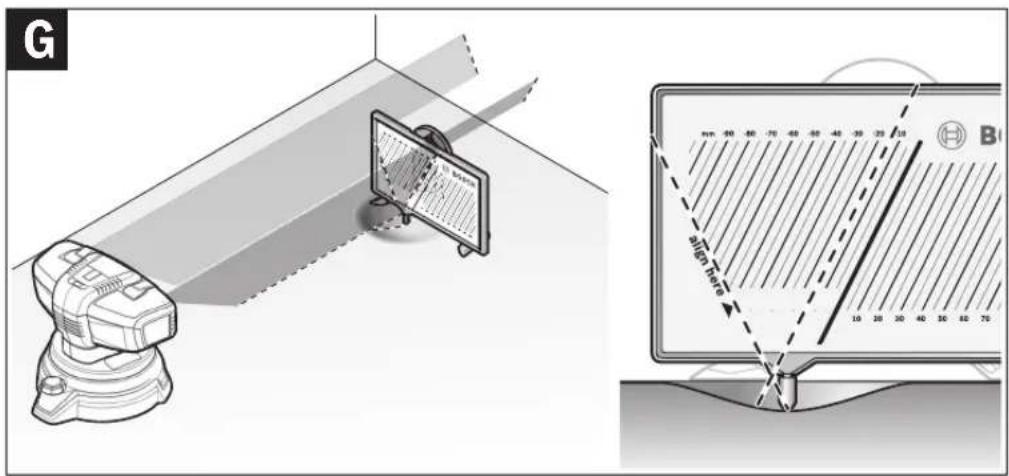

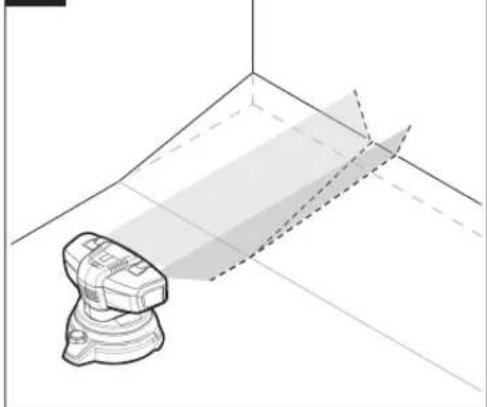

Mērīšanas rezultātu izvērtēšana (attēli D-G)

Abu lāzera staru veidoto līniju stāvoklis ļauj noteikt, vai virsma atrodas vienādā augstumā ar atskaites punktu (skatīt sadaļu "Mērinstrumenta augstuma regulēšana" 187. lappusē).

• Visi virsmas punkti, kuros abas lāzera staru veidotās līnijas pārklājas, atrodas vienādā augstumā ar atskaites punktu. Ja abas lāzera staru veidotās līnijas ir redzamas līdzās viena otrai vai ir pārtrauktas, virsmas augstums šajā grīdas vietā atšķiras no atskaites punkta augstuma.

Lai izmērītu grīdas virsmas augstuma starpību, novietojiet pārbaudāmajā vietā lāzera mērķplāksni 10. Pagrieziet lāzera mērķplāksni tā, lai kreisā lāzera stara veidotā līnija precīzi sakristu ar lāzera mērķplāksnes kreiso atskaites līniju. Pārbīdiet lāzera mērķplāksnes augšējo daļu augšup vai lejup, līdz lāzera mērķplāksnes smaile 11 saskaras ar mēramo vietu. Uz lāzera mērķplāksnes pret labējo lāzera stara veidoto līniju var nolasīt

augstuma starpību milimetros starp atskaites punktu un mēramo punktu. Ja abas lāzera staru veidotās līnijas nav paralēlas un ir savstarpēji vērstas pastāvīgā leņķī, grīdas virsma ir slīpa.

Norādījumi darbam

▸ Sekojiet, lai lāzera staru veidotās līnijas pārklātos visā to platumā. Lāzera staru veidoto līniju platums mainās atkarībā no attāluma.

Mērinstrumenta transportēšana

Mērinstrumenta transportēšanu atvieglo rokturis 3. Vajadzības gadījumā paceliet rokturi augšup.

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču nespēj pasargāt no lāzera starojuma. Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu atšķiršanu.

Ieteikumi par optimālu apiešanos ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no 0°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnā.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Apkalpošana un apkope

Uz izmantojamajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos.

Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie virsmas lāzeri, tālvadības pultis, akumulatori un baterijas, kā arī šo izstrādājumu piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos virsmas lāzerus, tālvadības pultis un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm, lietošanai nederīgās elektroiekārtas, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori

Lūdzu, ievērojiet sadaļā „Transportēšana” (lappuse 189) sniegtos norādījumus.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Priežiūra ir valymas

Prieš pradedant bet kokius matavimo prietaiso remonto darbus (pvz., montavimo, techninės priežiūros ir kt.), o taip pat norint transportuoti ar padėti sandėliuoti, iš matavimo prietaiso išimkite akumuliatorių ar baterijas. Netyčia įjungus įjungimo-išjungimo jungiklį iškyla sužalojimo pavojus.
