Тип продукта	Игровой руль с педалями
Бренд	Logitech
Модель	G923
Совместимые платформы	Xbox One, ПК
Питание	Внешний блок питания
Подключения	USB, порт DB-9 для дополнительного рычага, разъем для педалей
Угол поворота	До 900 градусов (настраивается в G HUB)
Обратная связь по усилию	Два двигателя с высокочеткой системой TRUEFORCE
Двойное сцепление	Да, программируется через кнопки LSB/RSB
Лепестки переключения передач	Да, слева и справа
Педали	3 педали: газ, тормоз, сцепление
Программное обеспечение для настройки	Logitech G HUB (настройки чувствительности, поворота, усилия, назначения кнопок)
Световой индикатор	Индикаторы оборотов двигателя (RPM), совместимые с некоторыми играми
Крепление	Встроенная система крепления для стола со съемными удлинителями
Габариты корпуса	Примерно 30 x 28 x 28 см (оценка)
Вес	Примерно 2,5 кг (оценка)
Уход и очистка	Отключать перед очисткой; использовать мягкую сухую ткань
Безопасность	Схема защиты от перегрева; отключать после длительного использования
Запчасти и ремонтопригодность	Обращайтесь в службу поддержки Logitech для получения запчастей или ремонта
Общая информация	Полная инструкция доступна на 25 языках на сайте notice-facile.com

Часто задаваемые вопросы - G923 LOGITECH

Как установить руль G923 на ПК?

Подключите блок питания и USB-кабель. Для активации обратной связи по усилию и световых индикаторов установите программное обеспечение Logitech G HUB, доступное на logitechg.com/support/g923-xb1.

Что такое технология TRUEFORCE?

TRUEFORCE — это высокочеткая система обратной связи по усилию, которая интегрирует физику и звук игры для реалистичных ощущений: сцепление, подвеска, вес двигателя и т.д. Совместима с некоторыми играми на Xbox One и ПК.

Как настроить угол поворота руля?

В Logitech G HUB вы можете уменьшить угол поворота (до 900°). Полезно для автомобилей типа Формула-1 или GT3 с меньшим поворотом.

Как использовать функцию двойного сцепления?

Удерживайте нажатыми левый/правый лепестки и левый/правый джойстики в течение 2 секунд, чтобы войти в режим настройки. Выберите кнопку (LSB или RSB) в качестве кнопки двойного сцепления, затем отрегулируйте точку пробуксовки в игре с помощью кнопок +/-.

Почему обратная связь по усилию прекращается во время игры?

Руль оснащен схемой защиты от перегрева. Если двигатели перегреваются, обратная связь временно отключается. Дайте остыть и отключите. Если проблема не исчезает, обратитесь в службу поддержки.

Как закрепить руль на толстом столе?

Снимите удлинители крепления, расположенные под рулем, чтобы адаптировать его к более толстым столам. Используйте кнопки крепления для затяжки или ослабления.

Педали работают неправильно на ПК, что делать?

В G HUB убедитесь, что опция 'Объединенные педали' отключена для современных игр. Если она включена, газ и тормоз объединяются в одну ось.

Как проверить кнопки и оси руля?

Откройте Logitech G HUB и перейдите на экраны 'Руль' и 'Педали'. Там можно проверить каждую кнопку, колесико и ось. Диапазон работы также настраивается.

Калибруется ли руль автоматически?

Да, при каждом подключении руль поворачивается полностью в каждую сторону, а затем центрируется. Убедитесь, что на этом этапе нет препятствий.

Где найти игры, совместимые с двойным сцеплением?

Посмотрите официальный список по адресу logitechg.com/support/g923-xb1. Функция совместима не со всеми играми.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G923 LOGITECH

ИСПОЛЬЗОВАНИЕ НА ДВАТА СЪЕДИНИТЕЛЯ ВХОДА НА ИГРАТА

Използването на системата с двата съединителя от стартовата линия в състезанието ви позволява да постигнете максимално сцепление, без да е необходимо да измервате момента на зацепване на педала съединител - това може да ви осигури значително предимство при старта на състезанието.

За използване на системата от два съединителя хода на играта:

1 В началото на състезанието натиснете напълно педала на съединителя (бутона), определен за функцията на двата съединителя (вж. Специалния раздел за инструкции за настройка). 2 Изберете първа предавка с помощта на постът за качване на предавките и натиснете напълно педала на газта. 3 Когато светне зелено за старт на състезанието, незабавно освободете бутона за двата съединителя. Автомобилът трябва да започне да се движи, тъй като моментът на зацепване на съединителя е задействан. 4 Плавно натиснете крака си от педала на съединителя, за да постигнете максимално сцепление. Добре е да пробвате няколко пъти последователно и да промените настройката за момента на зацепване, за да намерите метода, който е подходящ за вас. След като сте го усъвършенствали, тази функция може да ви помогне да спечелите няколко места на стартовата линия.

Забележка:

Поддържането на функцията за два съединителя не е възможно при някои игри. Списък с игрите, поддържащи два съединителя, можете да намерите на адрес logitechg.com/support/g923-xb1

НАСТРОЙКА НА СИСТЕМАТА ЗА ДВА СЪЕДИНИТЕЛЯ

1 Натиснете и задръжте двата лостчета за предавките (левия и десния стик бутон), както и левия стик бутон едновременно за две секунди, за да влезете в режима за настройка на двата съединителя. LED светлините, свързани с оборотите, ще светят в синьо и ще мигат бързо:

Забележка:

Докато сте в режима за настройка на двата съединителя, LED светлините, свързани с оборотите, имат да отговарят на играта/SDK

2 Натиснете бутона, който искате да зададете като бутон за двете светлини. Единствените възможни за тази цел са десният бутон (LSB) и левият бутон (RSB). LED светлините, свързани с обратната връзка, ще мигат в червено, за да покажат, че сте в режим на настройка на позицията на светлините. За да покажете при избраната от вас стимулация, когато играта автомобилите върви, натиснете лоста за светлините. Активирайте първата предавка и пробвайте да натискате бутона минус надолу, докато колата не започне да се движи в играта. Можете да регулирате точката на засилване на светлините, като използвате бутоните плюс и минус, докато не бъдете удовлетворени от настройката. 4 В този момент можете да тествате двете светлини, без да пускате режима за настройка. Препоръчва се да изпробвате старта на състезанието, да спрете колата и да регулирате момента на засилване, след което да опитате отново, докато не сте доволни от представянето на двете светлини. 5 Натиснете бутона за избор на средата на диска и волана, за да излезете от режима за настройка на двойните светлини. LED светлините, свързани с обратната връзка, ще мигат последователно от зелено до синьо, за да покажат, че настройката е запазена. LED светлините, свързани с обратната връзка, след това ще изчезнат и започват отново да отговарят на производството на обратната връзка на повърхността.

НАСТРОЙКА НА СИСТЕМАТА ЗА ДВЕ СВЕТЛИНИ

Натиснете и задръжте лявата скорост, дясната скорост и бутона X за две секунди.

Всички LED светлини, свързани с обратната връзка, ще светнат център пъти, след което ще угаснат, за да покажат, че системата за двете светлини е настроена.

Бутоните, определени за системата на двете светлини (LSB и RSB), ще се върнат към нормалната си функция.

ИЗПОЛЗВАНЕ НА LOGITECH G HUB

Logitech G HUB активира следните функции на G923:

• Бутони, програмируеми роли, които могат да се свържат към игрите.
• Регулиране на настройките на волана като ъгъл на завъртане и сила на TRUEFORCE. Тестване на различни функции на бутоните, волана и педалите.

НАСТРОЙКИ НА ВОЛАНА G HUB

ЧУВСТВИТЕЛНОСТ

Промяна на реакцията на представянето на волана, за да бъде по-малко чувствително. Оставянето на този плъзгач на 50% ще осигури линейно представяне 1:1. Между 51% и 100% чувствителността на волана ще нараства значително при централното движение на волана. Между 0% и 49% чувствителността на волана ще се намали при централното движение на волана.

Работен обхват

G923 има до 900 степени на въртене. Намаляването на тази настройка ще промени момента, при който воланът ще достигне крайната точка на въртене. Това е особено полезно, ако управлявате автомобили с по-малък действителен ъгъл на крайната точка като автомобили от Формула 1 или GT3.

Центрираща пружина (заглъхване при взаимодействие)

Игровой процесс адаптирован для взаимодействия, все формы точно повторяют функции на основе G923 и виртуального автомобиля. При тестах можно прервать обучение для центробежной пружины, чтобы она отключилась.

Активация теста для центробежной пружины позволит вам перезаписать функции игры и регулировать силу отклика центральной реакции с помощью предустановленных значений.

ВЕРТИКАЛЬНЫЙ МОМЕНТ

Только для игр, поддерживающих TRUEFORCE.

Вертикальный момент управляет силой отклика при взаимодействии для G923.

ЗВУКОВЫЕ ЭФФЕКТЫ

Только для игр, поддерживающих TRUEFORCE. Управляет силой, связанной со звуковыми эффектами (звук двигателя, лента с травами, частицы по пути и т.д.), при использовании с совместимыми с TrueForce заголовками.

Если вы используете G923 со старыми заголовками, которые не поддерживают TRUEFORCE, то регулировка отклика при взаимодействии может быть выполнена из настроек меню игры.

НАСТРОЙКИ ПЕДАЛЕЙ G HUB

ЧУВСТВИТЕЛЬНОСТЬ

Изменение диапазона представления педалей, чтобы они были более или менее чувствительными. Оставление этого значения на 50% обеспечивает представление 1:1. Между 51% и 100% чувствительность педалей возрастает значительно при начальном движении педали. Между 0% и 49% чувствительность педали уменьшается при начальном движении педали.

КОМБИНИРОВАННЫЕ ПЕДАЛИ

Если отмечено, это задает педали для газа и тормоза, чтобы они стали двумя половинами одной оси. Это поможет педалям работать правильно со старыми системами заголовков, которые поддерживают отдельные оси для педалей.

Замечание: Если поле останется отмеченным, то педали не будут функционировать правильно в современных системах заголовков. Если вы заметите, что только одна из педалей функционирует с ускорением, когда нажата, и тормозом, когда освобождена, то нужно убедиться, что эта опция не отмечена.

ТЕСТИРОВАНИЕ ПЕДАЛЕЙ И РУЛЯ

Вы можете проверить на волан и педали на G923, чтобы убедиться, что все работает правильно. Для волана можно также включить эффект обратной связи.

ВОПРОСЫ?

logitechg.com/support/g923-xb1

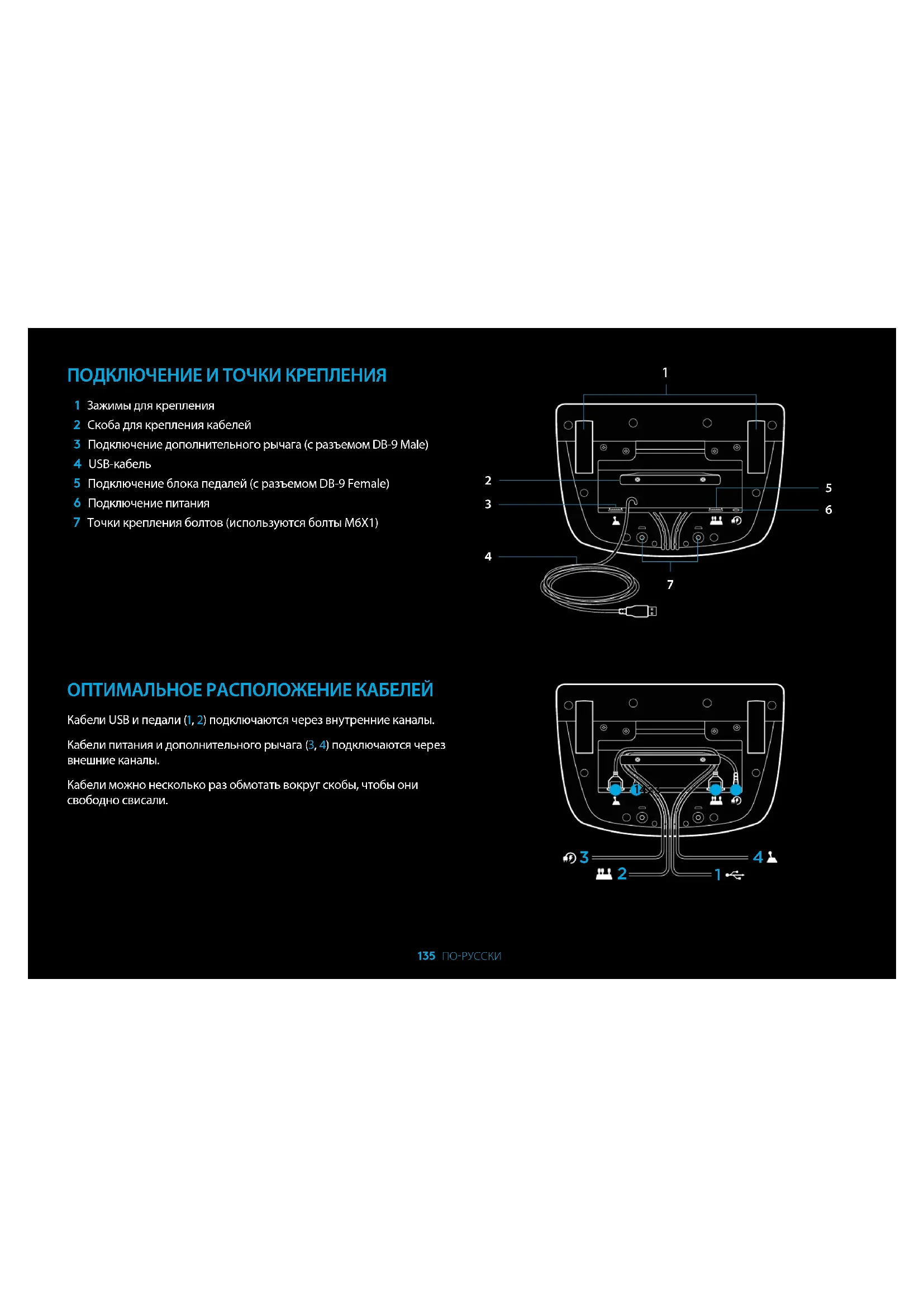

РАЗЪЕМЫ И ТОЧКИ КРЕПЛЕНИЯ

1 Разъемы для крепления 2 Держатель для наматывания кабеля 3 Разъем для дополнительного модуля переключения передач (DB-9, штекер) 4 USB-кабель 5 Разъем для педального блока (DB-9, гнездо) 6 Разъем питания 7 Точки крепления винтами (с помощью винтов M6X1)

ОПТИМАЛЬНАЯ ПРОКЛАДКА КАБЕЛЕЙ

USB-кабель и кабель педалей (1, 2) следует протянуть через внутренние каналы.

Кабель питания и кабель дополнительного модуля переключения передач (3, 4) следует протянуть через внешние каналы.

Кабели можно наматывать несколько раз на держатель для наматывания кабеля, чтобы они не провисали.

УСТАНОВКА - XBOX ONE - ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР
