Producttype	Racestuur met pedalen
Merk	Logitech
Model	G923
Compatibele platforms	Xbox One, pc
Voeding	Externe netvoedingsadapter
Aansluitingen	USB, DB-9-poort voor optionele pook, pedaalaansluiting
Draaihoek	Tot 900 graden (instelbaar in G HUB)
Force feedback	Dubbele motor met TRUEFORCE hoge definitie
Dubbele koppeling	Ja, programmeerbaar via LSB/RSB-knoppen
Schakelpaddles	Ja, links en rechts
Pedalen	3 pedalen: gaspedaal, rem, koppeling
Configuratiesoftware	Logitech G HUB (instellingen voor gevoeligheid, rotatie, kracht, mapping)
Verlichting	Toerentalindicator (RPM) compatible met bepaalde spellen
Bevestiging	Geïntegreerd bevestigingssysteem voor tafel, met afneembare verlengstukken
Afmetingen behuizing	Ongeveer 30 x 28 x 28 cm (schatting)
Gewicht	Ongeveer 2,5 kg (schatting)
Onderhoud en reiniging	Voor reiniging stekker uittrekken; gebruik een zachte, droge doek
Veiligheid	Beveiligingscircuit tegen oververhitting; na langdurig gebruik stekker uittrekken
Reserveonderdelen en repareerbaarheid	Neem contact op met Logitech-ondersteuning voor onderdelen of reparatie
Algemene informatie	Volledige handleiding beschikbaar in 25 talen op notice-facile.com

Veelgestelde vragen - G923 LOGITECH

Hoe installeer ik het G923-stuur op de pc?

Sluit de netvoedingsadapter en de USB-kabel aan. Om force feedback en de toerentallichtjes te activeren, installeer de Logitech G HUB-software die beschikbaar is op logitechg.com/support/g923-xb1.

Wat is TRUEFORCE-technologie?

TRUEFORCE is een force-feedbacksysteem met hoge resolutie dat de fysica en het geluid van het spel integreert voor realistische sensaties: grip, ophanging, motorgewicht, enz. Compatibel met bepaalde Xbox One- en pc-titels.

Hoe stel ik de draaihoek van het stuur in?

In Logitech G HUB kun je de draaihoek verkleinen (tot 900°). Handig voor Formule 1- of GT3-wagens met een kleinere stuuruitslag.

Hoe gebruik ik de dubbele koppelingsfunctie?

Houd de linker/rechter schakelpaddles en de linker/rechter sticks 2 seconden ingedrukt om de instelmodus te openen. Kies een knop (LSB of RSB) als dubbele koppelingsknop, stel vervolgens het aangrijpingspunt in het spel in met de +/- knoppen.

Waarom stopt force feedback tijdens het spelen?

Het stuur heeft een beveiligingscircuit tegen oververhitting. Als de motoren te heet worden, wordt force feedback tijdelijk uitgeschakeld. Laat het afkoelen en trek de stekker uit. Als het probleem aanhoudt, neem contact op met de ondersteuning.

Hoe bevestig ik het stuur op een dikke tafel?

Verwijder de bevestigingsverlengstukken die zich onder het stuur bevinden om het aan te passen aan dikkere tafels. Gebruik de bevestigingsknoppen om aan te draaien of los te maken.

De pedalen werken niet goed op de pc, wat moet ik doen?

Controleer in G HUB of de optie 'Gecombineerde pedalen' is uitgeschakeld voor moderne spellen. Als deze is aangevinkt, worden gaspedaal en rem samengevoegd tot één as.

Hoe test ik de knoppen en assen van het stuur?

Open Logitech G HUB en ga naar de schermen 'Stuur' en 'Pedalen'. Daar kun je elke knop, schakelaar en as controleren. Het werkingsbereik kan ook worden aangepast.

Kalibreert het stuur zichzelf automatisch?

Ja, bij elke aansluiting draait het stuur volledig naar elke kant en centreert het zichzelf. Zorg ervoor dat er geen obstakel is tijdens deze fase.

Waar vind ik spellen die compatibel zijn met de dubbele koppeling?

Raadpleeg de officiële lijst op logitechg.com/support/g923-xb1. De functie is niet compatibel met alle titels.

GEBRUIKSAANWIJZING G923 LOGITECH

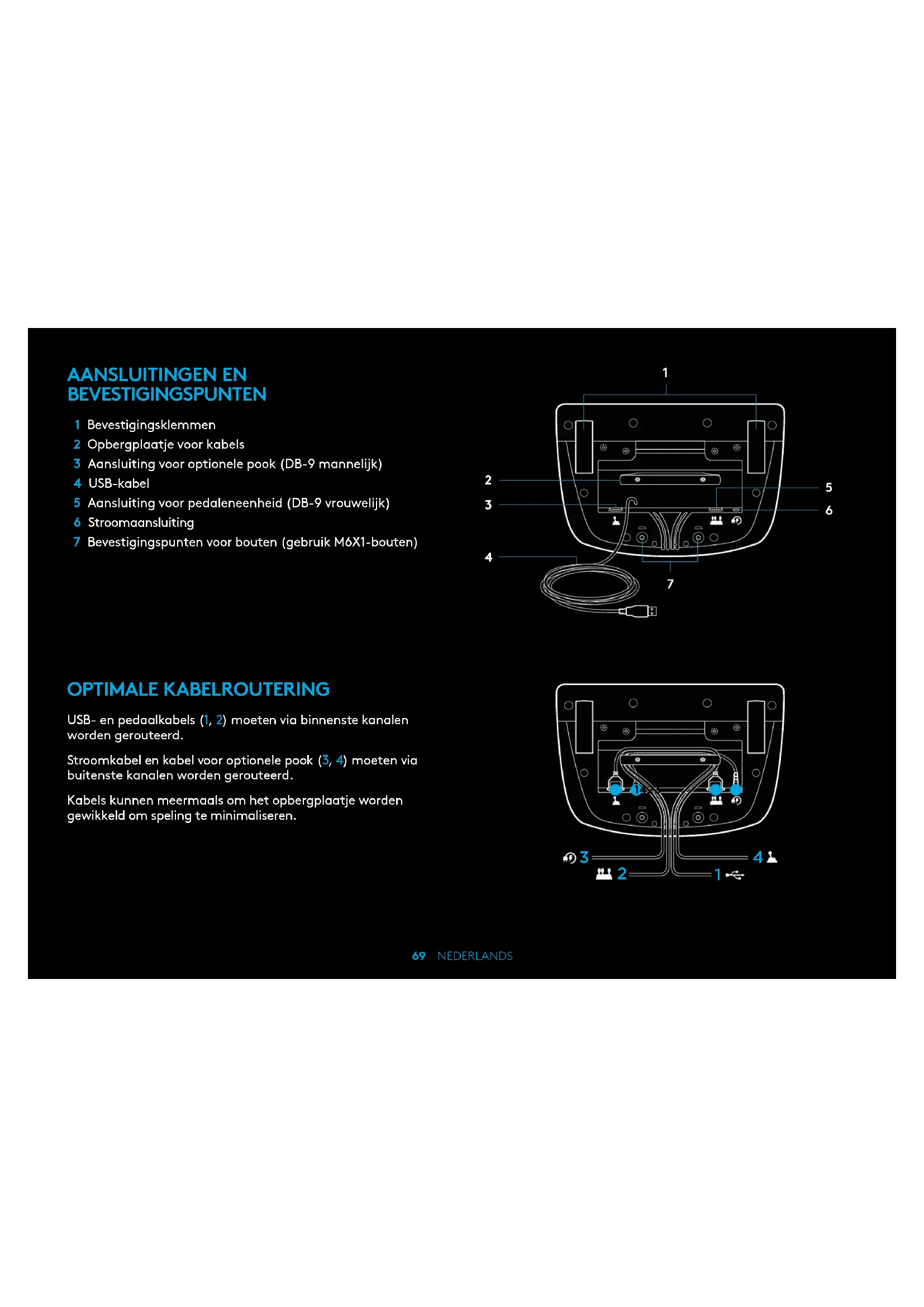

1 Bevestigingsklemmen 2 Opbergplaatje voor kabels 3 Aansluiting voor optionele pook (DB-9 mannelijk) 4 USB-kabel 5 Aansluiting voor pedaleneenheid (DB-9 vrouwelijk) 6 Stroomaansluiting 7 Bevestigingspunten voor bouten (gebruik M6X1-bouten)

OPTIMALE KABELROUTERING

USB- en pedaalkabels (1, 2) moeten via binnenste kanalen worden gerouteerd.

Stroomkabel en kabel voor optionele pook (3, 4) moeten via buitenste kanalen worden gerouteerd.

Kabels kunnen meermaals om het opbergplaatje worden gewikkeld om speling te minimaliseren.

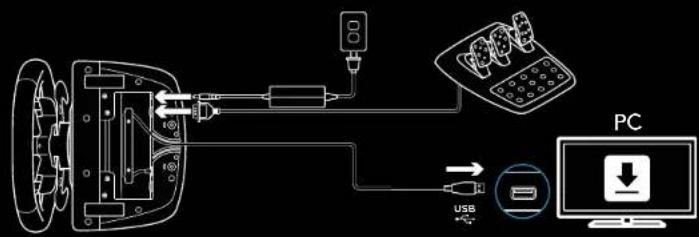

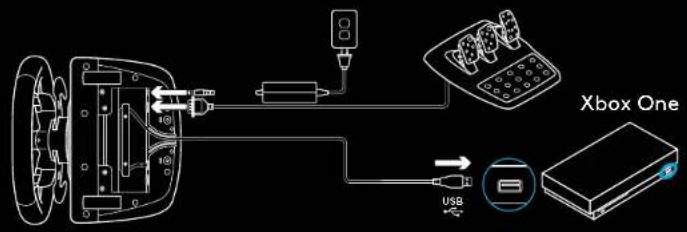

INSTALLATIE - XBOX ONE - PC

Sluit de stroomadapter en USB-kabels aan zoals weergegeven.

Telkens wanneer je racestuur verbinding maakt met je systeem, draait het stuur volledig naar elke kant en dan naar het midden om te kalibreren. Je stuur is klaar voor gebruik als deze kalibratie is voltooid.

Je moet de Logitech G HUB-software installeren zodat je pc de forcefeedback en RPM-ledfuncties op je G923-stuur en -pedalen kan inschakelen. Dit is te vinden op logitechg.com/support/g923-xb1

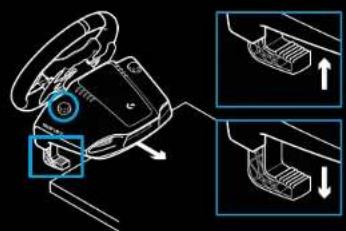

BEVESTIGINGSKLEMMEN

Het G923-racestuur is uitgerust met een ingebouwd bevestigingssysteem voor montage aan een tafel.

Druk de knoppen van de klemmen in en draai eraan om te vergrendelen of ontgrendelen.

Draai aan de knoppen om de klemmen vast of los te draaien.

N.B.

Verwijder de klemverlengingen als je het stuur aan een dikkere tafel bevestigt.

KNOPPEN

1 Linkerbumper 2 D-pad 3 Weergaveknop 4 Knop voor linkerjoystick* 5 +/- aanpassingsknoppen 6 Rechterbumper 7 A-, B-, X- en Y-knoppen 8 Menuknop 9 Knop voor rechterjoystick* 10 Instelkeuzewiel en selectieknop 11 Xbox-knop

• Vereist ondersteunde games op Xbox One. Toewijsbaar in elke game op de pc via game-toewijzingen of de Logitech G HUB-software.

FORCEFEEDBACK

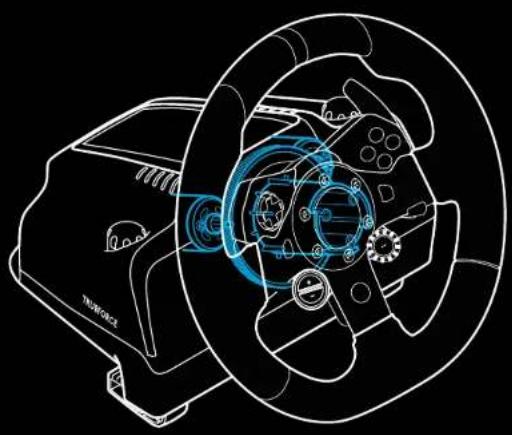

Je racestuur bevat twee motoren die forcefeedback bieden in ondersteunde games en systemen.

In ondersteunde games ervaar je ook hoe wij forcefeedback van de volgende generatie zien: TRUEFORCE.

TRUEFORCE integreert rechtstreeks met gamefysica en -audio om high-definition, real-time forcefeedback te ontsluiten. Bandengrip, ophanging, gewicht, vermogen (en zelfs de unieke resonantie van de motor) worden onmiddellijk en nauwkeurig door het stuur nagebootst.

Ondersteunde games op Xbox One en pc kunnen TRUEFORCE high-definition forcefeedback implementeren. Ga naar logitechg.com/support/g923-xb1 voor een lijst met ondersteunde games.

N.B.

Je racestuur heeft een schokelbeveiliging tegen oververhitting om het te beschermen onder gebruiksomstandigheden bij hoge temperaturen. In zeldzame gevallen kunnen forcefeedback-functies stoppen tijdens gebruik terwijl knoppen wel blijven werken.

Als dit gebeurt, laat je het stuur afkoelen en schakel je het uit door het te ontkoppelen. Gebeurt dit vaker, neem dan contact op met de productondersteuning.

FUNCTIES

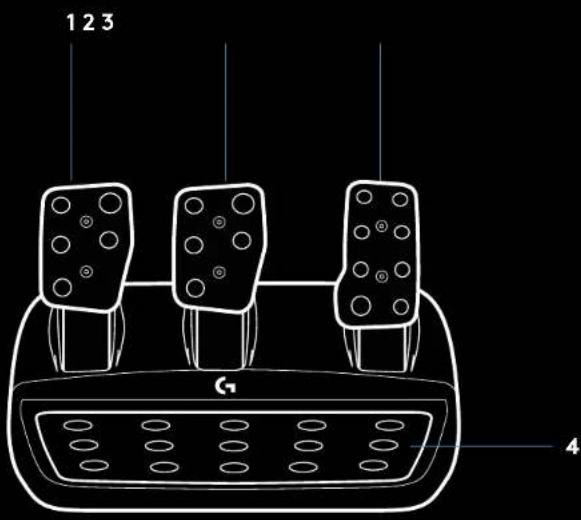

1 Koppelingspedaal 2 Rempedaal 3 Gaspedaal 4 Getextureerde hielsteun

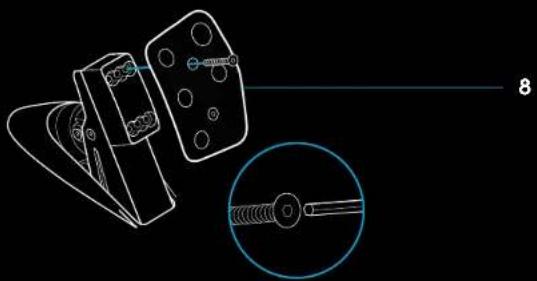

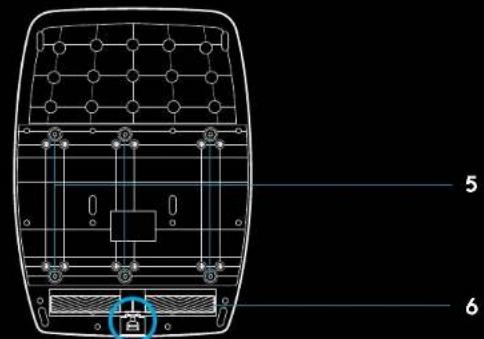

5 Bevestigingspunten voor bouten (gebruik M6X1-bouten) 6 Gepatenteerd antischuifsysteem 7 Ontgrendelingsclip voor antischuifsysteem. Druk aan de achterkant van de pedaleenheid om te ontgrendelen. 8 Positie van pedaalvlak aanpassen (inbussleutel van 2,5 mm vereist)

7

DE DUBBELE KOPPELING GEBRUIKEN TIJDENS DE GAME

Het gebruik van een systeem met dubbele koppeling bij de start in een race stelt je in staat maximale tractie te bereiken zonder dat je het aangrijppunt van je koppelingspedaal hoeft te vinden - dit kan je een aanzienlijk voordeel geven bij het begin van een race.

Om het systeem met dubbele koppeling in de game te gebruiken:

1. Druk bij het starten van de race het koppelingspedaal volledig in en druk op de knop voor de dubbele koppelingsfunctie (zie het volgende gedeelte om te weten te komen hoe je de knop kunt instellen). 2. Selecteer de eerste versnelling met behulp van de versnellingspook en druk het gaspedaal volledig in. 3. Zodra het startlicht op groen springt, laat je onmiddellijk de knop voor de dubbele koppeling los. De auto begint te rijden aangezien het aangrijppunt bereikt is. 4. Laat het koppelingspedaal zachtjes los om maximale tractie te bereiken. Het is de moeite waard om te oefenen op deze laatste stap en de aangrijppuntinstelling verschillende keren te wijzigen om een manier te vinden die voor jou werkt. Als je dit hebt geperfectioneerd, kan deze functie je helpen verschillende plaatsen omhoog te gaan op de startgrid.

N.B.

Ondersteuning voor de dubbele koppelingsfunctie is in sommige games niet mogelijk. Een lijst met games die de functie voor dubbele koppeling ondersteunen, is te vinden op logitechg.com/support/g923-xb1

HET SYSTEEM MET DUBBELE KOPPELING INSTELLEN

1. Houd de linker- en rechterversnellingsschakelaar en de linker- en rechterjoystickknop tegelijkertijd gedurende twee seconden ingedrukt om de instelfunctie voor de dubbele koppeling in te schakelen. De RPM-leds lichten blauw op en knipperen langzaam:

N.B.

In de instellingsmodus voor de dubbele koppeling reageren de RPM-leds niet op de game/SDK

2 Druk op de knop die je wilt instellen als de knop voor de dubbele koppeling. De enige geldige knoppen hiervoor zijn de linkerjoystickknop (LSB) en de rechterjoystickknop (RSB). De RPM-leds knipperen rood om aan te geven dat je je in de instelfunctie voor de koppelingspositie bevindt. 3 Terwijl je in de door jou gekozen simulatie of game bent, met de auto nog steeds op de baan, druk je de koppeling en het gaspedaal volledig in. Schakel de eerste versnelling in en houd de min-knop ingedrukt totdat de auto in de game begint te bewegen. Je kunt het exacte aangrijppunt van de koppeling aanpassen met de plus- en min-knoppen totdat je tevreden bent met de instelling. 4 Nu kun je de dubbele koppeling testen zonder de instellingsmodus te verlaten. Het wordt aanbevolen om een race te starten, de auto te stoppen en het aangrijppunt aan te passen en het opnieuw te proberen totdat je tevreden bent met de prestaties van de dubbele koppeling. 5 Druk op de selectieknop in het midden van de draaiknop op het stuur om de instelfunctie voor de dubbele koppeling te verlaten. De RPM-leds knipperen groen en blauw om aan te geven dat de instelling is opgeslagen. De RPM-leds gaan dan uit en reageren weer op RPM-uitvoer van ondersteunde games.

RESETTEN VAN DUBBELE KOPPELINGSSYSTEEM

Houd de linkerversnellingspook, de rechtserversnellingspook en de X-knop twee seconden lang ingedrukt.

De RPM-leds knipperen allemaal vier keer en gaan vervolgens uit om aan te geven dat het dubbele koppelingssysteem is gereset.

De knop die is toegewezen aan het dubbele koppelingssysteem (LSB of RSB) krijgt zijn normale functie terug.

LOGITECH G HUB GEBRUIKEN

Logitech G HUB maakt de volgende functies op de G923 mogelijk:

• Knoppen programmeren met profielen die kunnen worden gekoppeld aan games.
• Aanpassing van stuurinstellingen, zoals rotatiehoek en TRUEFORCE-sterkte.
• Testen van de verschillende knoppen, stuur- en pedaalfuncties.

G HUB-STUURINSTELLINGEN

Gevoeligheid

Wijzigt de uitvoerrespons van het stuur zodat het meer of minder gevoelig is. Als je deze schuifknop op 50% laat staan, levert dit een lineaire 1:1-uitvoer op. Tussen 51% en 100% wordt het stuur steeds gevoeliger rond het midden van het stuur. Tussen 0% en 49% wordt het stuur steeds minder gevoelig rond het midden van het stuur.

Werkingsbereik

De G923 kan 900 graden roteren. Door deze instelling te verlagen verandert het punt waarop het stuur volledige stuurblokkering bereikt. Dit is vooral handig als je een auto bestuurt met een kleinere werkelijke stuurblokkeringshoek, zoals een Formule 1- of GT3-auto.

Centeringveer (voorgames zonder forcefeedback)

De meeste games die forcefeedback ondersteunen, zijn al uitgerust met een functie die de G923 centreert op basis van de virtuele auto. Het wordt aanbevolen om de optie Centeringveer uit te schakelen voor deze spellen.

Als je de optie Centeringveer inschakelt, kan je de gamefuncties onderdrukken en de kracht van de centering aanpassen met behulp van de gekozen schuifregelaar.

Torsie

Alleen beschikbaar voor games die TRUEFORCE ondersteunen. Torsie regelt de algehele forcefeedbacksterkte voor jouw G923.

Audio-effecten

Alleen beschikbaar voor games die TRUEFORCE ondersteunen. Regelt de algehele sterkte van de audio-gerelateerde effecten (motortoon, ribbelstroken etc.) in games die compatibel zijn met TrueForce.

Als je je G923 gebruikt in oudere games die TRUEFORCE niet ondersteunen, dan kan aanpassing van de forcefeedback worden uitgevoerd vanuit de instellingenmenu's van de game.

G HUB-PEDAALINSTELLINGEN

Gevoeligheid

Wijzigt de uitvoerrespons van de pedalen zodat ze meer of minder gevoelig zijn. Als je de schuifknop op 50% laat staan, levert dit een lineaire 1:1-uitvoer op. Tussen 51% en 100% wordt het pedaal steeds gevoeliger rond de initiële beweging van het pedaal. Tussen 0% en 49% wordt het pedaal steeds minder gevoelig rond de initiële beweging van het pedaal.

Gecombineerde pedalen

Als dit is aangevinkt, worden de gas- en rempedalen ingesteld als twee helften van een enkele as. Dit zal de pedalen helpen correct te werken in oudere racegames die geen afzonderlijke assen voor pedalen ondersteunen.

N.B.: indien dit aangevinkt blijft, zullen de pedalen zich niet correct gedragen in moderne racegames. Als je merkt dat slechts een van je pedalen versnelt wanneer erop wordt gedrukt en remt wanneer deze wordt losgelaten, moet je ervoor zorgen dat deze optie niet is aangevinkt.

TESTEN VAN JE STUUR EN DE PEDALEN

Op de stuur- en pedaalschermen in G HUB kan je elke knop en as op je G923 controleren om er zeker van te zijn dat alles goed werkt. Voor het stuur kan je ook het effect zien wanneer je het werkingsbereik wijzigt.

VRAGEN?

logitechg.com/support/g923-xb1

AANSLUIT- EN MONTAGEPUNTEN

1 Montagedraad 2 Kabelhaspel voor kabels 3 Aansluiting voor versnellingsbak (DB-9, mannelijke connector), optioneel 4 USB-kabel 5 Aansluiting voor pedalen (DB-9, vrouwelijke connector) 6 Netvoedingsaansluiting 7 Montagepunten voor bouten (met M6X1-bouten)

OPTIMALE KABELROUTING
