Termék típusa	Versenykormány pedálokkal
Márka	Logitech
Modell	G923
Kompatibilis platformok	Xbox One, PC
Tápellátás	Külső hálózati adapter
Csatlakozások	USB, DB-9 port opcionális váltókarhoz, pedálcsatlakozó
Forgási szög	Akár 900 fok (állítható a G HUB-ban)
Erővisszacsatolás	Dupla motor TRUEFORCE nagy felbontással
Dupla kuplung	Igen, programozható az LSB/RSB gombokon keresztül
Váltófülek	Igen, bal és jobb
Pedálok	3 pedál: gáz, fék, kuplung
Konfigurációs szoftver	Logitech G HUB (érzékenység, forgás, erő, hozzárendelés beállítások)
Fényjelző	Motorfordulatszám (RPM) jelzők, amelyek bizonyos játékokkal kompatibilisek
Rögzítés	Beépített rögzítőrendszer asztalhoz, eltávolítható toldatokkal
Ház méretei	Körülbelül 30 x 28 x 28 cm (becslés)
Súly	Körülbelül 2,5 kg (becslés)
Karbantartás és tisztítás	Tisztítás előtt húzza ki; használjon puha, száraz ruhát
Biztonság	Túlmelegedés elleni védőáramkör; hosszabb használat után húzza ki
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot a Logitech támogatással alkatrész vagy javítás esetén
Általános információk	Teljes használati útmutató 25 nyelven elérhető a notice-facile.com oldalon

Gyakran ismételt kérdések - G923 LOGITECH

Hogyan telepítsem a G923 kormányt PC-re?

Csatlakoztassa a hálózati adaptert és az USB-kábelt. Az erővisszacsatolás és a fényjelzők aktiválásához telepítse a Logitech G HUB szoftvert, amely elérhető a logitechg.com/support/g923-xb1 oldalon.

Mi az a TRUEFORCE technológia?

A TRUEFORCE egy nagy felbontású erővisszacsatolási rendszer, amely integrálja a játék fizikáját és hangját a valósághű élmény érdekében: tapadás, felfüggesztés, motor súlya stb. Kompatibilis bizonyos Xbox One és PC játékokkal.

Hogyan állítsam be a kormány forgási szögét?

A Logitech G HUB alkalmazásban csökkentheti a forgási szöget (akár 900°-ig). Hasznos a Forma 1 vagy GT3 típusú autókhoz, amelyek kisebb kormányzási szöggel rendelkeznek.

Hogyan használjam a dupla kuplung funkciót?

Tartsa lenyomva a bal/jobb váltófüleket és a bal/jobb botkormányokat 2 másodpercig a beállítási módba lépéshez. Válasszon ki egy gombot (LSB vagy RSB) dupla kuplung gombként, majd állítsa be a kuplung elengedési pontot a játékban a +/- gombokkal.

Miért szűnik meg az erővisszacsatolás játék közben?

A kormány rendelkezik egy túlmelegedés elleni védőáramkörrel. Ha a motorok túlmelegszenek, az erővisszacsatolás ideiglenesen kikapcsol. Hagyja hűlni és húzza ki. Ha a probléma továbbra is fennáll, forduljon a támogatáshoz.

Hogyan rögzítsem a kormányt vastag asztalra?

Távolítsa el a kormány alatt található rögzítő toldatokat, hogy vastagabb asztalokhoz illeszkedjen. Használja a rögzítő gombokat a meghúzáshoz vagy lazításhoz.

A pedálok nem működnek megfelelően PC-n, mit tegyek?

A G HUB-ban ellenőrizze, hogy a 'Kombinált pedálok' opció ki van-e kapcsolva a modern játékokhoz. Ha be van kapcsolva, a gáz és a fék egy tengelyre egyesül.

Hogyan teszteljem a kormány gombjait és tengelyeit?

Nyissa meg a Logitech G HUB-ot, és lépjen a 'Kormány' és 'Pedálok' képernyőkre. Itt ellenőrizheti az egyes gombokat, görgőket és tengelyeket. A működési tartomány szintén állítható.

A kormány automatikusan kalibrálódik?

Igen, minden csatlakoztatáskor a kormány teljesen elfordul mindkét irányba, majd visszaáll a középpontba. Győződjön meg arról, hogy nincs akadály ebben a fázisban.

Hol találom a dupla kuplunggal kompatibilis játékokat?

Tekintse meg a hivatalos listát a logitechg.com/support/g923-xb1 címen. A funkció nem minden játékkal kompatibilis.

HASZNÁLATI ÚTMUTATÓ G923 LOGITECH

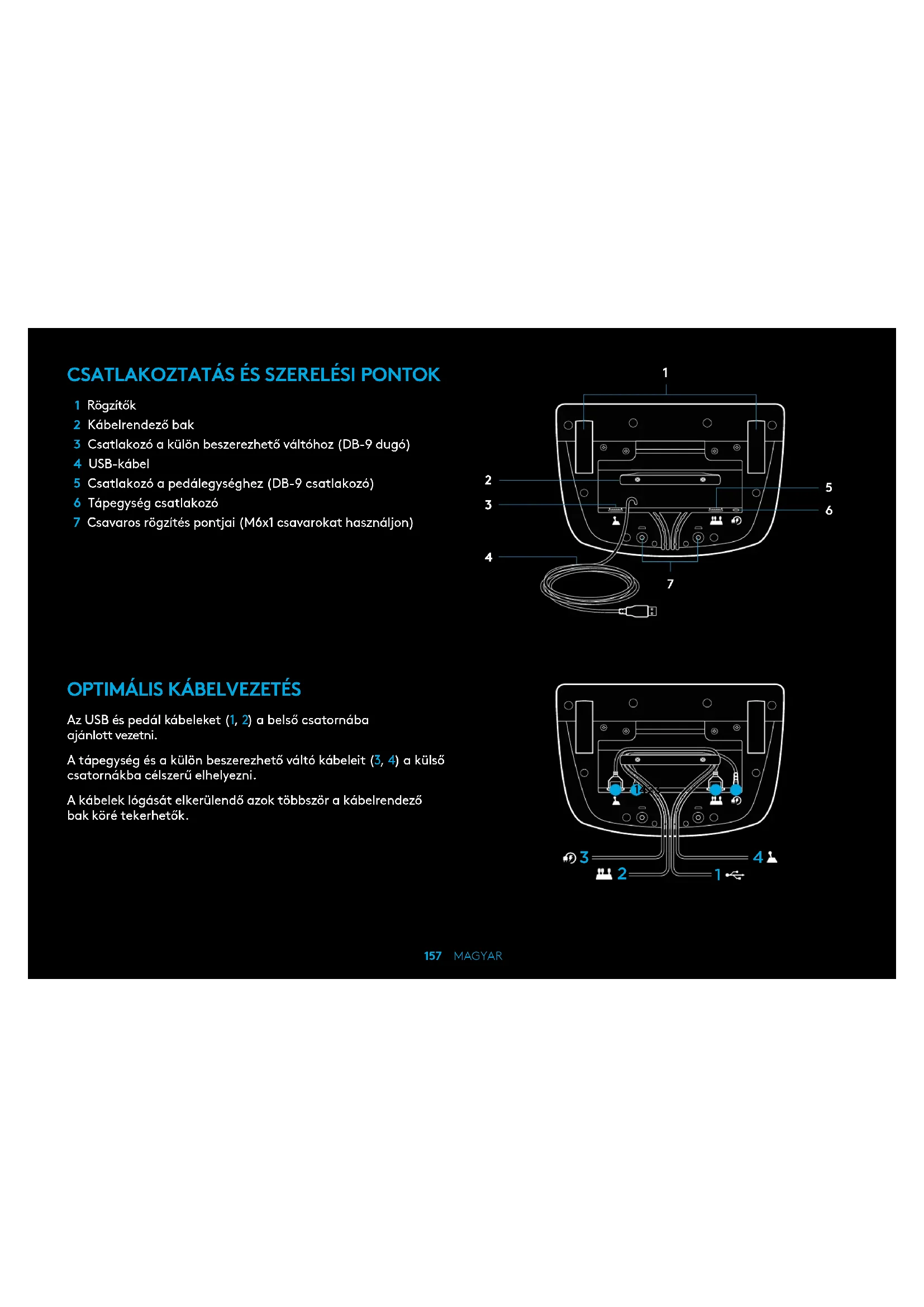

CSATLAKOZTATÁS ÉS SZERELÉSI PONTOK

1 Rögzítő 2 Kábelrendező bak 3 Csatlakozás külön beszerezhető váltóhoz (DB-9 dugó) 4 USB-kábel 5 Csatlakozó a pedálegységhez (DB-9 csatlakozó) 6 Tápegység csatlakozó 7 Csavaros rögzítés pontjai (M6x1 csavarokat használjon)

OPTIMÁLIS KÁBELVEZETÉS

Az USB és pedál kábeleket (1, 2) a belső csatornába ajánlott vezetni.

A tápegység és a külön beszerezhető váltó kábeleit (3, 4) a külső csatornákba célszerű elhelyezni.

A kábelek lógását elkerülendő azokat többször a kábelrendező bak köré tekerheti.

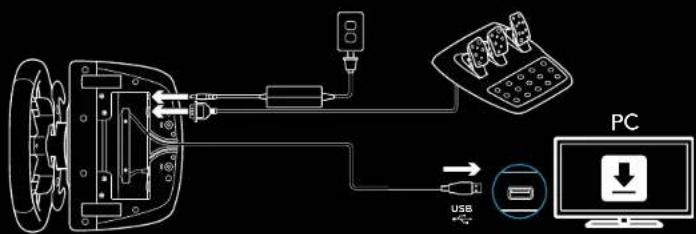

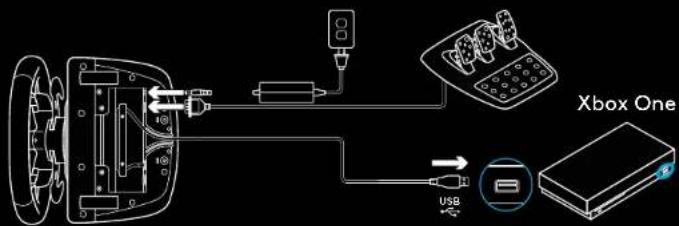

ÖSSZEÁLLÍTÁS - XBOX ONE - PC

Az ábra szerint csatlakoztassa a hálózati tápegységet és az USB-kábeleket.

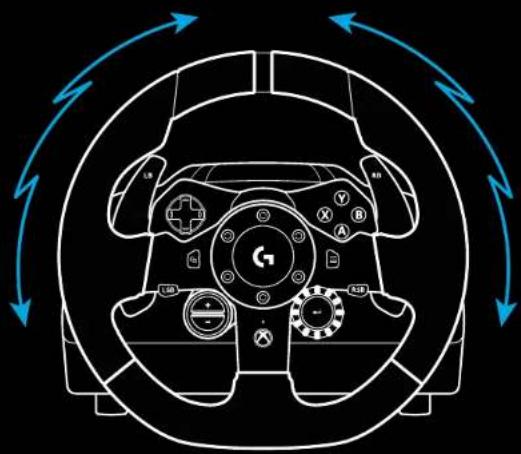

Ahányszor csak csatlakoztatja a versenykormányt a rendszerhez, az kalibrálásképpen teljes kitérésig elfordul mindkét irányba, majd középre áll. A kormánykerék a kalibráció után áll készen a használatra.

Ha a számítógépen engedélyezni szeretné a működés és a fordulatszámjelző LED-ek használatát a G923 kormánykeréken és pedálokon, telepítenie kell a Logitech G HUB szoftvert. A szoftvert a logitechg.com/support/g923-xb1 weblapról töltheti le.

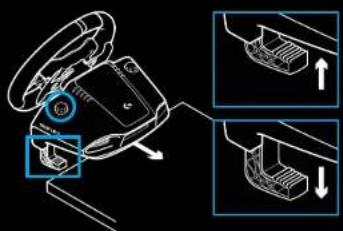

RÖGZÍTŐK

A G923 Racing Wheel versenykormány beépített rögzítőkkel van ellátva, melyekkel az asztalhoz tudja rögzíteni.

Nyomja le és forgassa el a rögzítőket a kioldáshoz / reteszeléshez.

Forgassa a rögzítő gombját a rögzítők feszítéséhez / lazításához.

Megjegyzés:

A rögzítőkhöz mellékelt hosszabbítókat el kell távolítani, amennyiben vastagabb asztallaphoz kívánja rögzíteni.

GOMBOK SZÁMA

1 LB gomb (Left bumper) 2 Irányítópult 3 Nézet gomb (View) 4 Bal oldali botkormánygomb (LSB) 5 +/- Beállításmódosító gombok 6 RB gomb (Right bumper) 7 A, B, X és Y gomb 8 Menügomb 9 Jobb oldali botkormánygomb* (RSB)

10 Beállításválasztó tárcsa és kiválasztógomb* 11 Xbox gomb

*Xbox One konzolon támogatottak a takarók, szegések, zakaz, Szimulátor gépen bármilyen takaróban hozzárendelhető valamihez a takarók, hon khatzúrendeiksen vagy Logitech G HUB szoftverben.

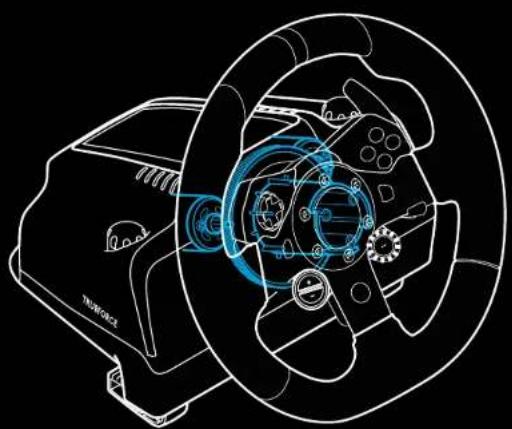

MÜTERHELÉS

A kormánykerék két motorjának köszönhetően az ezt támogató játékokban és rendszereken műterheléses visszajelzést kap majd.

A támogatott játékokban megtapasztalhatja azt is, hogyan képzeljük a műterhelés új generációját: ez a TRUEFORCE.

A TRUEFORCE közvetlenül beépül a játék fizikájába és hangjába, hogy szabadjára engedje a nagyon kifinomult, valós idejű műterhelést. A kerekek tapadása, a felfüggesztés, a tömeg, a motorteljesítmény - még a motor hangja keltette egyedi rezgések is - azonnal és pontosan érezhetők a kormánykeréken.

A támogatott játékok Xbox One konzolon és számítógépen is alkalmazhatják a TRUEFORCE nagyon kifinomult műterhelést. A támogatott játékok listáját itt találja: logitechg.com/support/g923-xb1

Megjegyzés:

A versenykormány rendelkezik túlmelegedés elleni védelemmel, hogy megóvja a túl magas üzemi hőmérsékletből fakadó károsodástól. Ritka esetekben a műterhelés funkció lekapcsolhat használat közben, miközben a vezérlők tovább üzemelnek.

Ha ez megtörténik, hagyja, hogy visszahűljön a kormány, és a csatlakoztatás megszüntetésével kapcsolja ki. Ha ez gyakran történik meg, vegye fel a kapcsolatot a terméktámogatással.

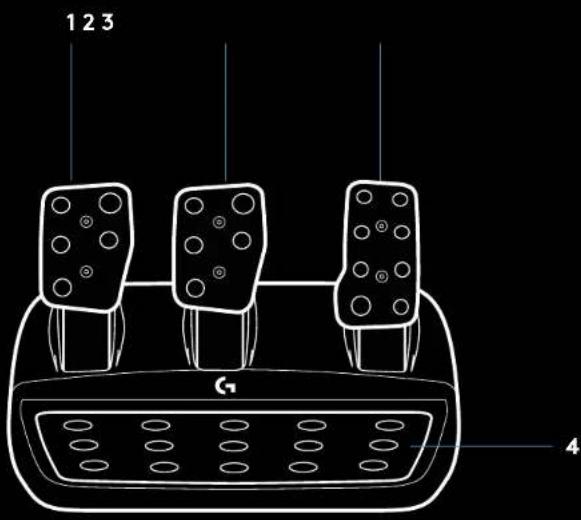

JELLEMZŐK

1 Kuplung 2 Fékpedál 3 Gázpedál 4 Bordázott saroktámasz

5 Csavaros rögzítés pontjai (M6x1 csavarokat használjon) 6 Szabadalmaztatott csúszásgátló rendszer 7 Csúszásgátló-kioldó kengyel Kioldáshoz nyomja a pedálegység felső része felé A pedálok taposófelületeinek áthelyezése (2,5 mm-es imbuszkulcs szükséges)

KETTŐS TENGELYKAPCSOLÓ HASZNÁLATA A JÁTÉKOKBAN

Ha a versenyekben a rajtrácson induláskor kettős tengelykapcsolót használ, anélkül érheti el a maximális vonóerőt, hogy meg kellene találnia azt a pontot a tengelykapcsoló pedállal, ahol a tengelykapcsoló fogni kezd - ez jelentős előnyt jelenthet a verseny indításakor.

A kettős tengelykapcsoló használata a játékokban:

1 A verseny indításakor nyomja le teljesen a tengelykapcsoló pedált és a kettős tengelykapcsoló funkcióhoz rendelt gombot (a beállítási útmutatót lásd a következő szakaszban). 2 Válassza ki az első sebességfokozatot a felfelé váltó füllel, és nyomja le teljesen a gázpedált. 3 Amint zöld jelzést kap a verseny indításakor, azonnal engedje fel a kettős tengelykapcsolóhoz rendelt gombot. Az autónak mozgásba kell lendülnie, mivel már fog a tengelykapcsoló. 4 A legnagyobb vonóerő eléréséhez engedje fel a lábával a tengelykapcsoló-pedált. Ezt az utolsó lépést érdemes gyakorolni, és néhányszor módosítani azt a beállítást, hogy hol kezdjen el fogni a tengelykapcsoló, hogy megtalálja az Önnek leginkább megfelelő megoldást. Miután tökéletesre fejlesztette, ez a funkció segíthet néhány hellyel előrébb kerülni a rajtrácson.

Megjegyzés:

A kettős tengelykapcsoló funkciót nem mindegyik játék támogatja. A kettős tengelykapcsoló funkciót támogató játékok listája itt található: logitechg.com/support/g923-xb1

A KETTŐS TENGELYKAPCSOLÓ BEÁLLÍTÁSA

1 A kettős tengelykapcsoló beállítási üzemmódjába való belépéshez nyomja meg egyszerre két másodpercig a jobb és bal oldali sebességváltó fület, valamint az LSB (bal oldali botkormány) és az RSB (jobb oldali botkormány) gombot. A fordulatszámjelző LED-ek kéken lassan villognak:

Megjegyzés:

Amíg a kettős tengelykapcsoló beállítási üzemmódjában van, a fordulatszámjelző LED-ek nem reagálnak a játékra/SDK-ra

2 Nyomja le azt a gombot, amelyet a kettős tengelykapcsoló gombjaként szeretne beállítani. Két gomb közül választhat, ezek az LSB (bal oldali botkormány) és az RSB (jobb oldali botkormány) gomb. A fordulatszámjelző LED-ek pirosan villogva jelzik, hogy a kettős tengelykapcsoló beállítási üzemmódjában van. 3 Ha a kiválasztott szimulációban vagy játékban van, és az autó még a pályán tartózkodik, nyomja le teljesen a tengelykapcsoló- és a gázpedált. Kapcsoljon első fokozatba, és nyomogassa addig a mínusz (-) gombot, amíg az autó mozogni nem kezd a játékban. Azt a pontot, ahol a tengelykapcsoló fogni kezd, a plusz (+) és a mínusz (-) gombbal állíthatja be, mindaddig, amíg elégedett nem lesz az eredménnyel. 4 Ekkor anélkül ellenőrizheti a kettős tengelykapcsolót, hogy ki kellene lépni a beállítási üzemmódból. Javasolt kipróbálni egy versenyrajtot, megállni az autóval, és beszabályozni azt a pontot, ahol a tengelykapcsoló fogni kezd, és ezt addig próbálgatni, amíg elégedett nem lesz a kettős tengelykapcsoló teljesítményével. 5 A kettős tengelykapcsoló beállítási üzemmódjából való kilépéshez nyomja meg a kormánykeréken lévő tárcsa kiöpeplen található Select (Kiválasztás) gombot. A fordulatszámjelző LED-ek zöldtől kékig sorban villogva jelzik, hogy a beállítás mentése megtörtént. Ezután a fordulatszámjelző LED-ek kialszanak, és a támogatott játékokban üzemmódnak megfelelően gyulladnak ki.

A KETTŐS TENGELYKAPCSOLÓ ALAPHELYZETBE ÁLLÍTÁSA

Nyomja meg két másodpercre a bal és a jobb oldali sebességváltó füleket, valamint az X gombot.

A fordulatszámjelző LED-ek négyszer felvillannak, majd kialszanak, ezzel jelezve, hogy a kettős tengelykapcsoló alaphelyzetbe lett állítva.

A kettős tengelykapcsolóhoz rendelt gomb (LSB vagy RSB) visszaáll a normál funkciójára.

A LOGITECH G HUB HASZNÁLATA

A Logitech G HUB az alábbi funkciókat engedélyezi a G923 eszközön:

A gombok programozása a játékokhoz kapcsolható profilokkal. A kormánykerék beállításainak, például az elfordulási szögnek és a TRUEFORCE műterhelés erejének megadása. A különböző gombok, a kormánykerék és a pedálok funkcióinak ellenőrzése.

A G HUB KORMÁNYKERÉKKEL KAPCSOLATOS BEÁLLÍTÁSAI

Érzékenység

Beállítható, hogy a kormánykerék érzékenyebben vagy kevésbé érzékenyen reagáljon. A csúszkát az 50%-os értéken hagyva végig lineáris, 1:1 arányú kimenőjelet kapunk. 51% és 100% között a kormánykerék egyre érzékenyebb lesz a középállástól való elfordulás kezdetén, 0% és 49% között a kormánykerék egyre kevésbé lesz érzékeny a középállástól való elfordulás kezdetén.

Működési tartomány

A G923 akár 900°-os elfordulásra is képes. Ha csökkenti ezt az értéket, megváltoztatja azt a pontot, ahol a kormánykerék eléri a végkitérést. Ez különösen akkor hasznos, ha kisebb tényleges kormánykitérésű autót vezet, például Forma-1-es vagy GT3-as versenyautót.

Középre állító rugó (műterhelés nélküli játékok esetén)

A műterhelést támogató legtöbb játék már modellezi a G923 kormánykerék középre való helyes visszaállítását a virtuális autókon. Ezekben a játékokban javasolt kikapcsolni a Középre állító rugó beállítást.

A Középre állító rugó beállítás engedélyezésével felülbírálhatja a játékok funkcióit, és a csúszkával beállíthatja a középre állító erő nagyságát.

Forgatónyomaték

Csak azokban a játékokban használható, amelyek támogatják a TRUEFORCE funkciót. A Forgatónyomaték beállítás átfogóan szabályozza a G923 műterhelési erőhatásainak nagyságát.

Hangeffektek

Csak azokban a játékokban használható, amelyek támogatják a TRUEFORCE funkciót. Átfogóan szabályozza a hanggal kapcsolatos effektek (motorhang, zajkeltő barázdák stb.) erősségét.

Ha a TRUEFORCE funkciót nem támogató régebbi játékokhoz használja a G923 kormánykereket, akkor a műterhelés beállításait a játék beállítás menüjében lehet megadni.

A G HUB PEDÁLOKKAL KAPCSOLATOS BEÁLLÍTÁSAI

Érzékenység

Beállítható, hogy a pedálok érzékenyebben vagy kevésbé érzékenyen reagáljanak. A csúszkát az 50%-os értéken hagyva végig lineáris, 1:1 arányú kimenőjelet kapunk. 51% és 100% között a pedálok egyre érzékenyebbek lesznek a lenyomás kezdetén. 0% és 49% között a pedálok egyre kevésbé lesznek érzékenyek a lenyomás kezdetén.

Kombinált pedálok

Ha ezt a jelölőnégyzetet bejelöli, a gáz- és a fékpedál egy tengely két felére kerül. Ez segít a pedálok helyes működtetésében a régebbi autóversenyes játékokban, amelyek nem támogatják a külön tengelyen lévő pedálokat.

Megjegyzés: ha bejelölve hagyja a jelölőnégyzetet, akkor a korszerű autóversenyes játékokban a pedálok nem fognak megfelelően működni. Ha úgy érzi, hogy az egyik pedál lenyomva gyorsítja, felengedve fékezi az autót, ellenőrizze, hogy nem maradt-e bejelölve ez a jelölőnégyzet.

A KORMÁNYKERÉK ÉS A PEDÁLOK ELLENŐRZÉSE

A G HUB kormánykereket és pedálokat mutató képernyőjén ellenőrizheti a G923 minden gombjának és tengelyének működését, és megbizonyosodhat arról, hogy minden úgy működik-e, ahogy kell. A kormánykerék esetében kipróbálhatja a Működési tartomány beállítás értékeinek megváltoztatásával kapott hatásokat is.

KÉRDÉSEI VANNAK?

logitechg.com/support/g923-xb1

CSATLAKOZTATÁS ÉS RÖGZÍTÉSI PONTOK

1 Rögzítőbilincsek 2 Kábelrögzítő 3 Választható váltókar csatlakoztatása (DB-9 hím) 4 USB-kábel 5 Pedálegység csatlakoztatása (DB-9 nőstény) 6 Tápellátás csatlakoztatása 7 Csavarok rögzítési pontjai (M6x1 csavarokhoz)

OPTIMÁLIS KÁBELVEZETÉS

Az USB- és pedálkábeleket (1, 2) a belső vezetékrögzítőkön keresztül kell vezetni.
