Typ produktu	Kierownica wyścigowa z pedałami
Marka	Logitech
Model	G923
Kompatybilne platformy	Xbox One, PC
Zasilanie	Zewnętrzny zasilacz sieciowy
Połączenia	USB, port DB-9 dla opcjonalnej dźwigni, gniazdo pedałów
Kąt obrotu	Do 900 stopni (regulowany w G HUB)
Force feedback	Podwójny silnik z TRUEFORCE o wysokiej rozdzielczości
Podwójne sprzęgło	Tak, programowalne przez przyciski LSB/RSB
Łopatki zmiany biegów	Tak, lewa i prawa
Pedały	3 pedały: gaz, hamulec, sprzęgło
Oprogramowanie konfiguracyjne	Logitech G HUB (ustawienia czułości, obrotu, siły, mapowania)
Wskaźnik świetlny	Wskaźniki obrotów silnika (RPM) kompatybilne z niektórymi grami
Mocowanie	Zintegrowany system mocowania do stołu, z wymiennymi przedłużaczami
Wymiary obudowy	Około 30 x 28 x 28 cm (szacunkowo)
Waga	Około 2,5 kg (szacunkowo)
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać miękkiej, suchej szmatki
Bezpieczeństwo	Obwód ochrony przed przegrzaniem; odłączyć po dłuższym użytkowaniu
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną Logitech w sprawie części lub napraw
Informacje ogólne	Pełna instrukcja dostępna w 25 językach na notice-facile.com

Często zadawane pytania - G923 LOGITECH

Jak zainstalować kierownicę G923 na PC?

Podłącz zasilacz sieciowy i kabel USB. Aby aktywować force feedback i wskaźniki świetlne, zainstaluj oprogramowanie Logitech G HUB dostępne na stronie logitechg.com/support/g923-xb1.

Czym jest technologia TRUEFORCE?

TRUEFORCE to system force feedback o wysokiej rozdzielczości, który integruje fizykę i dźwięk gry, zapewniając realistyczne doznania: przyczepność, zawieszenie, ciężar silnika itp. Kompatybilny z wybranymi tytułami na Xbox One i PC.

Jak wyregulować kąt obrotu kierownicy?

W Logitech G HUB możesz zmniejszyć kąt obrotu (do 900°). Przydatne w samochodach Formuły 1 lub GT3 z mniejszym skrętem.

Jak korzystać z funkcji podwójnego sprzęgła?

Przytrzymaj wciśnięte lewą/prawą łopatkę i lewy/prawy drążek przez 2 sekundy, aby wejść w tryb konfiguracji. Wybierz przycisk (LSB lub RSB) jako przycisk podwójnego sprzęgła, a następnie ustaw punkt poślizgu w grze za pomocą przycisków +/-

Dlaczego force feedback przestaje działać podczas gry?

Kierownica posiada obwód ochrony przed przegrzaniem. Jeśli silniki się przegrzeją, force feedback tymczasowo się wyłącza. Pozostaw do ostygnięcia i odłącz. Jeśli problem się powtarza, skontaktuj się z pomocą techniczną.

Jak zamocować kierownicę na grubym stole?

Usuń przedłużacze mocowania umieszczone pod kierownicą, aby dostosować ją do grubszych stołów. Użyj przycisków mocowania, aby dokręcić lub poluzować.

Pedały nie działają poprawnie na PC, co robić?

W G HUB sprawdź, czy opcja 'Połączone pedały' jest odznaczona w nowoczesnych grach. Jeśli jest zaznaczona, gaz i hamulec łączą się w jedną oś.

Jak przetestować przyciski i osie kierownicy?

Otwórz Logitech G HUB i przejdź do ekranów 'Kierownica' i 'Pedały'. Możesz tam sprawdzić każdy przycisk, pokrętło i oś. Zakres działania jest również regulowany.

Czy kierownica kalibruje się automatycznie?

Tak, przy każdym podłączeniu kierownica obraca się całkowicie w każdą stronę, a następnie centruje. Upewnij się, że podczas tej fazy nie ma przeszkód.

Gdzie znaleźć gry kompatybilne z podwójnym sprzęgłem?

Sprawdź oficjalną listę na stronie logitechg.com/support/g923-xb1. Funkcja nie jest kompatybilna ze wszystkimi tytułami.

INSTRUKCJA OBSŁUGI G923 LOGITECH

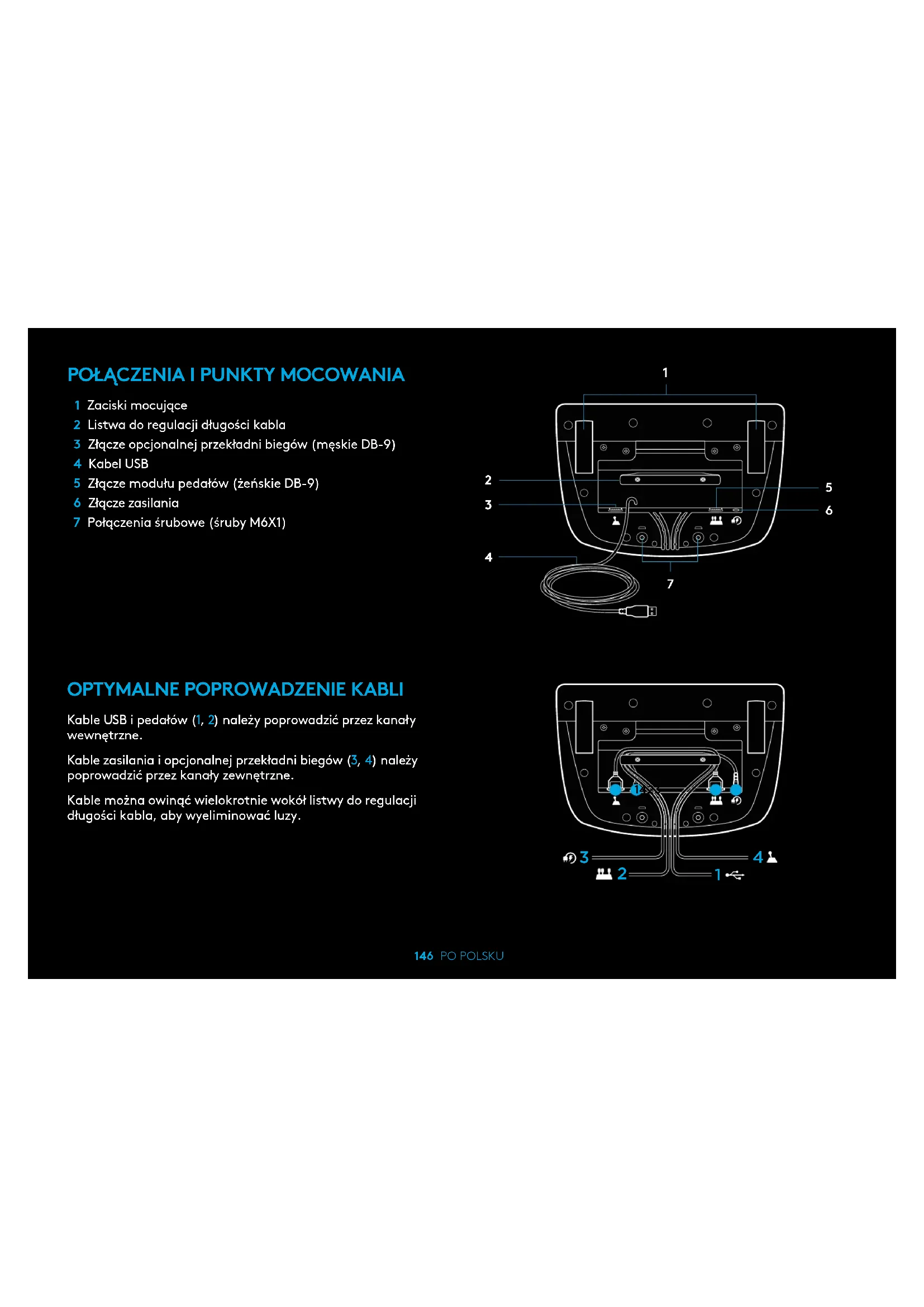

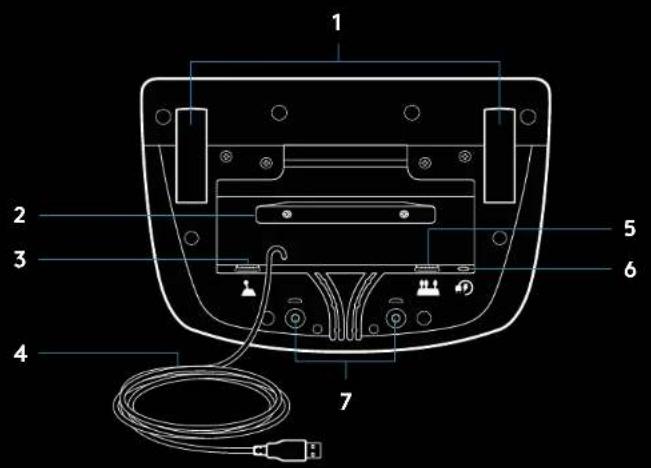

1 Zaciski mocujące 2 Listwa do regulacji długości kabla 3 Złącze opcjonalnej przekładni biegów (męskie DB-9) 4 Kabel USB 5 Złącze modułu pedałów (żeńskie DB-9) 6 Złącze zasilania 7 Połączenia śrubowe (śruby M6X1)

OPTYMALNE POPROWADZENIE KABLI

Kable USB i pedałów (1, 2) należy poprowadzić przykanaty wewnętrzne.

Kable zasilania i opcjonalnej przekładni biegów (3, 4) należy poprowadzić przyzekanaty zewnętrzne.

Kable można owinąć wielokrotnie wokół listwy do regulacji długości kabla, aby wyeliminować luzy.

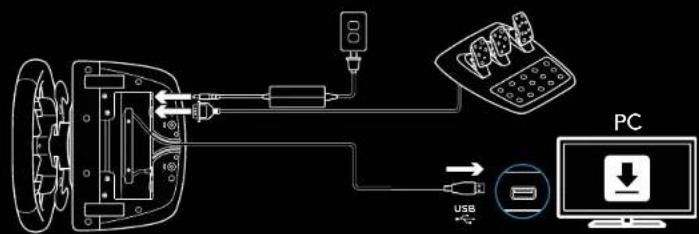

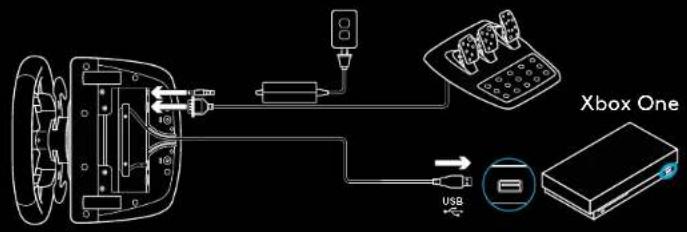

INSTALACJA - KONSOLA XBOX ONE - KOMPUTER PC

Podłącz kable zasilacza i USB w pokazany sposób.

Za każdym razem, gdy kierownica wyścigowa połączy się z systemem, wykona pełny obrót w każdą stronę, a następnie do środka w celu skalibrowania. Kierownica będzie gotowa po zakończeniu tej kalibracji.

Aby na komputerze można było włączyć funkcję siłowego sprzężenia zwrotnego oraz wskaźniki LED obrotów silnika (RPM) kierownicy i pedałów G923, konieczne jest zainstalowanie oprogramowania Logitech G HUB. Jest ono dostępne do pobrania pod adresem logitechg.com/support/g923-xb1.

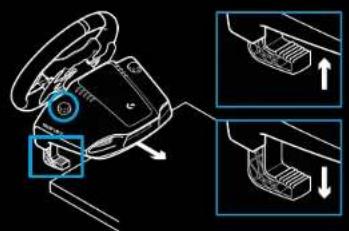

ZACISKI MOCUJĄCE

Kierownica wyścigowa G923 ma wbudowany układ mocujący, który służy do mocowania jej do stołu.

Naciśnij i obróć gałki zacisków, aby zablokować lub odblokować.

Obróć gałki zacisków, aby dokręcić lub poluzować zaciski.

Uwaga:

Należy zdemontować przedłużacze zacisków w celu przymocowania do grubszego stołu.

PRZYCISKI

1 Lewa łopatka 2 Wielokierunkowa konsola 3 Przycisk widoku 4 Przycisk lewego drążka* 5 Przyciski dostosowywania ustawień + / - 6 Prawa łopatka 7 Przyciski A, B, X, Y 8 Przycisk Menu 9 Przycisk prawego drążka*

10 Pokrętło wyboru ustawień i przycisk wyboru* 11 Przycisk Xbox

• Wymagania obsługi gier przeznaczonych na konsolę Xbox One. Możliwość przypisania w dowolnej grze na komputerze bezprzewodowo z poziomu gry lub za pomocą specjalnego oprogramowania Logitech G HUB.

SIŁOWE SPRZĘŻENIE ZWROTNE

Kierownica wyścigowa ma dwa wbudowane silniki, które zapewniają siłowe sprzężenia zwrotne w obsługiwanych grach i systemach.

Niektóre tytuły obsługują również naszą technologię siłowego sprzężenia zwrotnego nowej generacji: TRUEFORCE.

Technologia TRUEFORCE jest bezpośrednio zintegrowana z fizyką i dźwiękiem gry, co zapewnia sprzężenie zwrotne wysokiej rozdzielczości w czasie rzeczywistym. Przyczepność opon, zawieszenia, waga, moc silnika, a nawet wyjątkowe drgania - wszystkie te efekty są natychmiastowo odczuwalne i wiernie odwzorowane na kierownicy.

Gry obsługiwane przez konsolę Xbox One i komputer PC mogą wykorzystywać technologię sprzężenia zwrotnego wysokiej rozdzielczości TRUEFORCE. Lista takich gier znajduje się pod adresem logitechg.com/support/g923-xb1.

Uwaga:

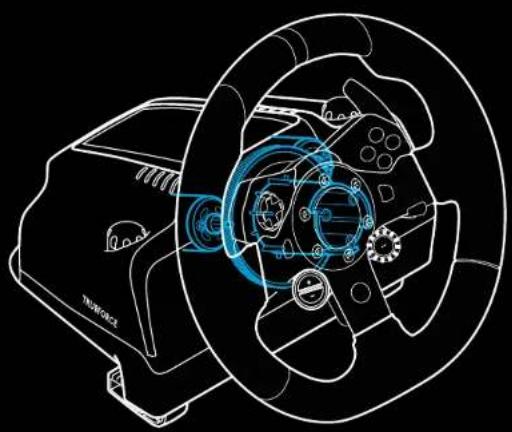

Kierownica wyścigowa ma układ zabezpieczający przed przegrzaniem, który chroni ją w przypadku użycia w warunkach wysokiej temperatury. W pewnych rzadkich przypadkach funkcje siłowego sprzężenia zwrotnego mogą zostać wyłączone podczas gry, natomiast inne elementy sterujące będą działać normalnie.

W takiej sytuacji należy schłodzić kierownicę i wyłączyć ją przez odłączenie zasilania. Jeśli będzie zdarzało się to często, należy skontaktować się z działem pomocy technicznej produktu.

FUNKCJE

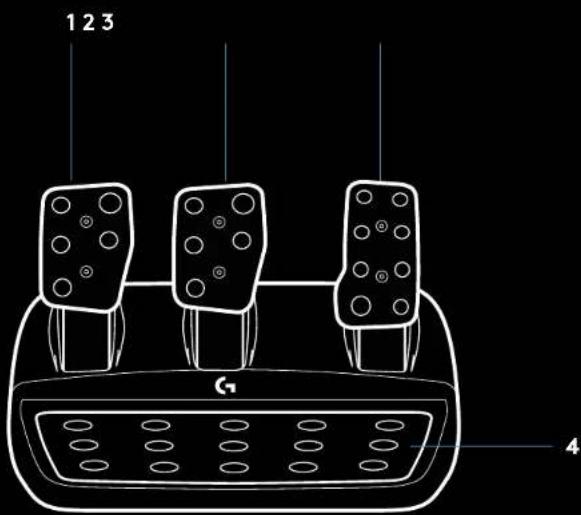

1 Pedał sprzęgła 2 Pedał hamulca 3 Pedał przepustnicy 4 Teksturowana podstawka pod stopy

5 Połączenia śrubowe (śruby M6X1) 6 Opatentowany system zaczepów do dywanu 7 Zacisk zwalniania zaczepów do dywanu Naciśnij do tyłu, w stronę modułu pedałów, aby zwolnić 8 Zmiana pozycji pedałów (wymaga klucza imbusowego 2,5 mm)

KORZYSTANIE Z SYSTEMU DWÓCH SPRZĘGIEŁ PODCZAS GRY

Korzystanie z systemu dwóch sprzęgieł przy rozpoczynaniu wyścigu na linii startu pozwala osiągnąć maksymalną siłę napędową bez konieczności znalezienia punktu zasprzęglenia pedału sprzęgła. Dzięki temu możesz zdobyć znaczną przewagę już na początku wyścigu.

Aby skorzystać z systemu dwóch sprzęgieł podczas gry:

1. Na początku wyścigu wciśnij całkowicie pedał sprzęgła oraz wciśnij przycisk przypisany do funkcji dwóch sprzęgieł (instrukcje dotyczące konfigurowania znajdują się w następnej sekcji). 2. Wrzuć pierwszy bieg, używając manetki zmiany biegów, i wciśnij całkowicie pedał gazu. 3. Gdy tylko zapali się zielone światło oznaczające start wyścigu, natychmiast zwolnij przycisk dwóch sprzęgieł. Gdy sprzęgło osiągnie punkt zasprzęglenia, samochód powinien ruszyć. 4. Powoli zwalniaj pedał sprzęgła, aby osiągnąć maksymalną siłę napędową. Aby znaleźć najlepszą dla siebie metodę, warto poćwiczyć wykonywanie ostatniego kroku i poeksperymentować z różnymi ustawieniami punktu zasprzęglenia. Opanowanie tej umiejętności może pozwolić Ci zajmować coraz lepsze miejsca na linii startu.

Uwaga:

Niektóre gry nie obsługują funkcji dwóch sprzęgieł. Listę gier obsługujących funkcję dwóch sprzęgieł znajdziesz pod adresem logitechg.com/support/g923-xb1.

KONFIGUROWANIE SYSTEMU DWÓCH SPRZĘGIEŁ

1. Aby wejść w tryb konfiguracji systemu dwóch sprzęgieł, naciśnij i przytrzymaj jednocześnie przez dwie sekundy lewą i prawą manetkę zmiany biegów oraz przyciski lewego i prawego drążka. Diody LED obrotów silnika (RPM) zaświecą się na niebiesko i zaczną powoli migać.

Uwaga:

Gdy tryb konfiguracji systemu dwóch sprzęgieł jest włączony, diody LED obrotów silnika (RPM) nie reagują na grę / zestaw SDK.

2 Naciśnij przycisk, do którego chcesz przypisać funkcję dwóch sprzęgieł. Jedynymi przyciskami, które można wykorzystać w tym celu, są przycisk lewego drążka (LSB) i przycisk prawego drążka (RSB). Diody LED obrotów silnika (RPM) zaczną migać na czerwono, sygnalizując włączony tryb konfiguracji pozycji sprzęgła. 3 Gdy symulator lub gra są uruchomione, a samochód ciągle znajduje się na torze, wciśnij całkowicie pedały sprzęgła i gazu. Wrzuć pierwszy bieg i naciskaj przycisk minusa, dopóki samochód w grze nie zacznie ruszać. Możesz dostosowywać dokładny punkt zasprzęglenia sprzęgła do swoich potrzeb za pomocą przycisków plusa i minusa. 4 Na tym etapie możesz sprawdzić działanie funkcji dwóch sprzęgieł bez wychodzenia z trybu konfiguracji. W tym celu najlepiej jest rozpocząć wyścig, zatrzymać samochód, dostosować punkt zasprzęglenia, a następnie spróbować. Powtarzaj te kroki, dopóki system dwóch sprzęgieł nie będzie działać w odpowiedni sposób. 5 Aby wyjść z trybu konfiguracji systemu dwóch sprzęgieł, naciśnij przycisk wyboru znajdujący się pośrodku pokrętła na kierownicy. Diody LED obrotów silnika (RPM) zaczną migać, zmieniając kolor z zielonego na niebieski, sygnalizując tym samym zapisanie ustawień. Następnie diody zgasną i będą reagować na obroty silnika w obsługiwanych grach.

RESETOWANIE USTAWIEN SYSTEMU DWÓCH SPRZĘGIEŁ

Naciśnij i przytrzymaj dźwignię zmiany biegów, sprawdź dźwignię zmiany biegów i przycisk X.

Wszystkie diody LED obrotów silnika (RPM) zamigają cztery razy, a następnie zgasną, sygnalizując zresetowanie ustawień systemu dwóch sprzęgieł.

Przycisk przypisany do funkcji dwóch sprzęgieł (LSB lub RSB) przestanie odpowiadać za tę funkcję.

UŻYWANIE OPROGRAMOWANIA LOGITECH G HUB

Oprogramowanie Logitech G HUB pozwala włączyć następujące funkcje kierownicy G923:

• Programowanie przycisków z profilami, które można połączyć z grami.
• Dostosowywanie ustawień kierownicy, np. kąta obrotu i mocy siłowego sprzężenia zwrotnego TRUEFORCE.
• Sprawdzanie działania przycisków, kierownicy i funkcji pedałów.

OPROGRAMOWANIE G HUB USTAWIENIA KIEROWNICY

Czułość

To ustawienie pozwala dostosować reakcję kierownicy tak, by czułość była większa lub mniejsza. Pozostawienie tego suwaka na poziomie 50% zapewni stałą reakcję w stosunku 1:1. Ustawienie suwaka w przedziale od 51% do 100% spowoduje, że czułość kierownicy będzie tym większa, im bliżej środka będzie się ona znajdować. Ustawienie suwaka w przedziale od 0% do 49% spowoduje, że czułość kierownicy będzie tym mniejsza, im bliżej środka będzie się ona znajdować.

Zakres działania

Kierownica G923 musi zostać obrócona o maksymalnie 900 stopni. Zmniejszenie tej wartości spowoduje zmianę momentu wyczuwania całkowitej blokady koła kierownicy. Jest to przydatne zwłaszcza wtedy, gdy kierujesz samochodem o mniejszym kącie właściwym blokady koła kierownicy, np. bolidem Formuły 1 lub samochodem wyścigowym GT3.

Centrowanie (w przypadku gier nieobsługujących silowego sprzężenia zwrotnego)

Większość gier obsługujących silowe sprzężenie zwrotne dostosowuje funkcję centrowania kierownicy G923 w prawidłowy sposób w zależności od prowadzonego wirtualnego samochodu. W przypadku takich gier zaleca się wyłączenie opcji centrowania.

Włączenie opcji centrowania umożliwi zastąpienie funkcji gry i dostosowanie wartości siły centrującej za pomocą suwaka.

Moment obrotowy

To ustawienie jest dostępne tylko w przypadku gier obsługujących technologię TRUEFORCE. Moment obrotowy reguluje całkowitą moc silowego sprzężenia zwrotnego kierownicy G923.

Efekty dźwiękowe

To ustawienie jest dostępne tylko w przypadku gier obsługujących technologię TRUEFORCE. Reguluje całkowitą moc efektów związanych z dźwiękiem (odgłosy silnika, dźwięk oznakowania akustycznego) w grach kompatybilnych z technologią TrueForce.

Jeżeli używasz kierownicy G923 do grania w starsze gry, które nie obsługują technologii TRUEFORCE, możesz dostosować moc silowego sprzężenia zwrotnego z poziomu menu ustawień w grze.

OPROGRAMOWANIE G HUB USTAWIENIA PEDAŁÓW

Czułość

To ustawienie pozwala dostosować reakcję pedałów tak, by czułość była większa lub mniejsza. Pozostawienie tego suwaka na poziomie 50% zapewni stałą reakcję w stosunku 1:1. Ustawienie suwaka w przedziale od 51% do 100% spowoduje, że czułość pedału będzie tym większa, im bliżej pozycji początkowej się on znajdzie. Ustawienie suwaka w przedziale od 0% do 49% spowoduje, że czułość pedału będzie tym mniejsza, im bliżej pozycji początkowej się on znajdzie.

Połączone pedały

Po zaznaczeniu tej opcji pedały gazu i hamulca będą traktowane jako dwie połowy jednej osi. Dzięki temu będą działać poprawnie podczas grania w starsze gry wyścigowe, które nie obsługują osobnych osi pedałów.

Uwaga: Jeśli zaznaczysz tę opcję, pedały nie będą działać poprawnie podczas grania w nowoczesne gry wyścigowe. Jeżeli zauważysz, że po przyspieszaniu poprzez naciśnięcie i hamowaniu poprzez zwolnienie pedału działa tylko jeden pedał, upewnij się, że ta opcja nie jest zaznaczona.

TESTOWANIE DZIAŁANIA KIEROWNICY I PEDAŁÓW

Możesz sprawdzić każdy przycisk i każdą oś kierownicy i pedałów G923 na ekranach kierownicy i pedałów w oprogramowaniu G HUB, aby upewnić się, że wszystkie elementy działają poprawnie. W przypadku kierownicy możesz też sprawdzić skutki zmiany zasięgu działania.

MASZ PYTANIA?

Odwiedź witrynę logitechg.com/support/g923-xb1.
