Marca	Makita
Modelo	EM409MP
Categoria	Acessório para ferramenta de jardinagem
Dimensões (C x L x A)	880 mm x 185 mm x 203 mm
Peso líquido	1,2 kg
Diâmetro do fio de nylon	2,0 mm
Diâmetro de corte (cabeça de fio de nylon)	300 mm
Diâmetro de corte (lâmina de plástico)	255 mm
Ferramentas de corte compatíveis	Cabeça de fio de nylon, lâmina de plástico (opcional)
Unidades motoras aprovadas	DUX60, DUX18, UX01G, EX2650LH
Relação de engrenagem	14:19
Tipo de protetor	Protetor (tipo estreito) com cortador
Utilização prevista	Corte de grama e ervas daninhas de raízes finas
Frequência de lubrificação da caixa de engrenagens	A cada 30 horas de funcionamento
Graxa recomendada	Shell Alvania 1 ou 2 (ou equivalente)
Distância mínima de segurança	15 m de espectadores
Equipamento de proteção individual (EPI) exigido	Capacete, óculos, proteção auditiva, luvas, calçados robustos
Conteúdo da caixa	Acessório EM409MP, protetor, cortador, manual de instruções

Perguntas frequentes - EM409MP MAKITA

Quais unidades motoras são compatíveis com o acessório EM409MP?

O acessório EM409MP é aprovado para uso com as seguintes unidades motorizadas: DUX60, DUX18, UX01G (motores multifuncionais sem fio) e EX2650LH (motor multifuncional). Nunca use o acessório com uma unidade não aprovada.

Que tipos de ferramentas de corte posso usar no EM409MP?

Para o EM409MP, você pode usar uma cabeça de corte de fio de nylon (diâmetro de corte 300 mm) e uma lâmina de plástico opcional (diâmetro de corte 255 mm). Nunca use lâminas metálicas, pois o acessório não foi projetado para isso.

Como instalar o protetor no EM409MP?

Fixe o protetor (tipo estreito) ao dispositivo de fixação usando os parafusos fornecidos. Aperte periodicamente os parafusos para manter uma folga constante. Cuidado para não se ferir com o cortador montado no protetor.

Como substituir o fio de nylon da cabeça de corte?

Remova a cabeça de corte de fio de nylon da ferramenta. Use apenas fio de nylon com 2,0 mm de diâmetro. Siga o método de rebobinamento específico para o seu modelo de cabeça (96-M10L ou 98-M10L). Após a substituição, puxe as extremidades para esticar o fio no comprimento correto.

Como lubrificar a caixa de engrenagens?

Aplique graxa (Shell Alvania 1 ou 2, ou equivalente) pelo orifício de lubrificação da caixa de engrenagens a cada 30 horas de funcionamento. Não lubrifique quando a caixa estiver quente.

Quais são as instruções essenciais de segurança?

Use sempre capacete, óculos de proteção, proteção auditiva, luvas e calçados robustos. Mantenha espectadores a pelo menos 15 metros de distância. Leia o manual de instruções completo antes de usar.

O que fazer se a ferramenta de corte não girar?

Pare imediatamente o motor. Verifique se a ferramenta de corte está bem apertada. Remova qualquer objeto estranho preso. Se o problema persistir, entre em contato com um centro de serviço autorizado Makita.

Como ajustar a alça de ombro para um bom equilíbrio?

Ajuste o comprimento da alça de ombro de modo que o dispositivo de suspensão fique a pelo menos 750 mm acima do solo, a ferramenta de corte entre 100 mm e 300 mm acima do solo, e a parte não protegida da ferramenta de corte a pelo menos 750 mm do dispositivo de suspensão.

Qual é a diferença entre os modelos EM408MP e EM409MP?

O EM408MP aceita lâminas metálicas (até 230 mm) e possui um protetor universal com extensão, enquanto o EM409MP é projetado apenas para cabeça de fio de nylon e lâmina de plástico, com um protetor de tipo estreito. O EM409MP é mais leve (1,2 kg contra 1,4 kg) e destinado ao corte de grama fina.

Onde posso encontrar peças de reposição para o EM409MP?

Use apenas peças de reposição originais Makita. Entre em contato com um centro de serviço autorizado Makita ou seu revendedor local. Você também pode consultar o site da Makita para peças sobressalentes.

MANUAL DE UTILIZADOR EM409MP MAKITA

▶ Fig.17: 1. Colgador

▶ Fig.18: 1. Colgador

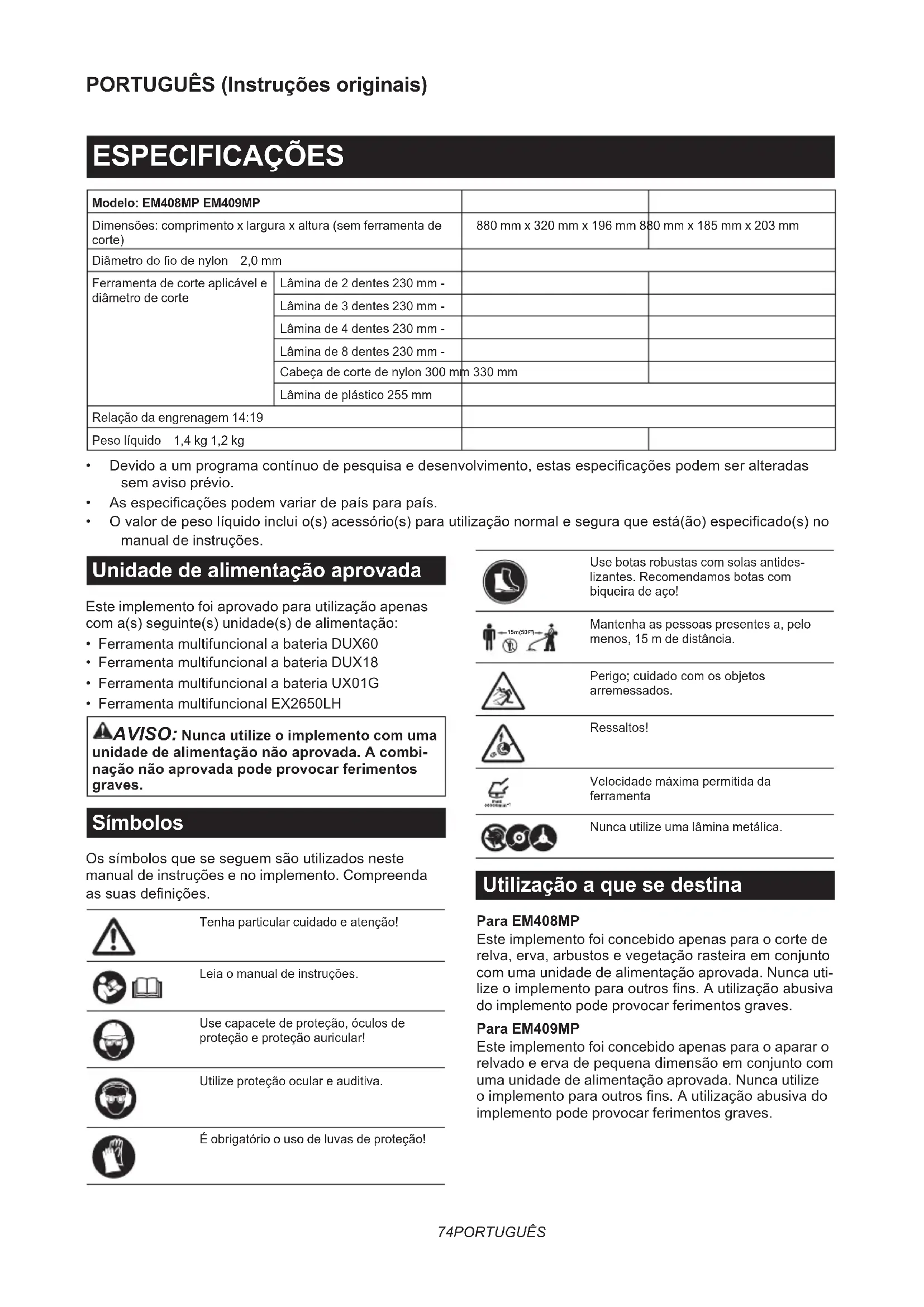

Modelo: EM408MP EM409MP
Dimensões: comprimento x largura x altura (sem ferramenta de corte)		880 mm x 320 mm x 196 mm	880 mm x 185 mm x 203 mm
Diâmetro do fio de nylon 2,0 mm
Ferramenta de corte aplicável e diâmetro de corte	Lâmina de 2 dentes 230 mm -
	Lâmina de 3 dentes 230 mm -
	Lâmina de 4 dentes 230 mm -
	Lâmina de 8 dentes 230 mm -
	Cabeça de corte de nylon 300 mm	330 mm
	Lâmina de plástico 255 mm
Relação da engrenagem 14:19
Peso líquido 1,4 kg 1,2 kg

- Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.

- As especificações podem variar de país para país.

- O valor de peso líquido inclui o(s) acessório(s) para utilização normal e segura que está(ão) especificado(s) no manual de instruções.

Unidade de alimentação aprovada

Este implemento foi aprovado para utilização apenas com a(s) seguinte(s) unidade(s) de alimentação:

• Ferramenta multifuncional a bateria DUX60
• Ferramenta multifuncional a bateria DUX18
• Ferramenta multifuncional a bateria UX01G
  • Ferramenta multifuncional EX2650LH

AVISO: Nunca utilize o implemento com uma unidade de alimentação não aprovada. A combinação não aprovada pode provocar ferimentos graves.

Símbolos

Os símbolos que se seguem são utilizados neste manual de instruções e no implemento. Compreenda as suas definições.

Tenha particular cuidado e atenção!

Leia o manual de instruções.

Use capacete de proteção, óculos de proteção e proteção auricular!

Utilize proteção ocular e auditiva.

É obrigatório o uso de luvas de proteção!

Use botas robustas com solas antideslizantes. Recomendamos botas com biqueira de aço!

Mantenha as pessoas presentes a, pelo menos, 15 m de distância.

Perigo; cuidado com os objetos arremessados.

Ressaltos!

Velocidade máxima permitida da ferramenta

Nunca utilize uma lâmina metálica.

Utilização a que se destina

Para EM408MP

Este implemento foi concebido apenas para o corte de relva, erva, arbustos e vegetação rasteira em conjunto com uma unidade de alimentação aprovada. Nunca utilize o implemento para outros fins. A utilização abusiva do implemento pode provocar ferimentos graves.

Para EM409MP

Este implemento foi concebido apenas para o aparar o relevado e erva de pequena dimensão em conjunto com uma unidade de alimentação aprovada. Nunca utilize o implemento para outros fins. A utilização abusiva do implemento pode provocar ferimentos graves.

AVISO: Leia o manual de instruções do implemento, bem como este manual de instruções, antes de utilizar. O não cumprimento destes avisos e instruções pode resultar em ferimentos graves.

Declaração de conformidade da UE

Apenas para os países europeus

Nós, na qualidade de fabricantes: Makita Europe N.V., Endereço comercial: Jan-Baptist Vinkstraat 2 3070 Kortenberg BÉLGICA. Autorizamos Kazuhisa Makino a compilar o ficheiro técnico e declaramos, mediante a nossa única responsabilidade, que o(s) produto(s); Designação: Acessório para Aparador de Grama. Designação do(s) tipo(s): EM408MP / EM409MP. Estão em conformidade com todas as disposições relevantes da 2006/42/CE, bem como também cumprem todas as disposições relevantes das seguintes Diretivas da CE/UE: 2000/14/CE e são fabricados de acordo com as seguintes Normas Harmonizadas: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022. Local e data da declaração: Kortenberg, Bélgica. 1. 8. 2024 Pessoa responsável: Kazuhisa Makino, Diretor - Makita Europe N.V.

AVISOS DE SEGURANÇA

Avisos de segurança do aparador de grama

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos juntamente com esta máquina. Se não conseguir cumprir todas as instruções listadas de seguida pode provocar incêndio e/ou ferimentos graves no operador e/ou nas pessoas presentes.

Guarde todos os avisos e instruções para referência futura.

Os termos “aparador de grama” e “máquina” nos avisos e precauções referem-se à combinação do acessório e da unidade de alimentação. O termo “motor” nos avisos e precauções referem-se ao motor ou ao motor elétrico da unidade de alimentação.

Segurança geral

1. Os operadores que trabalham pela primeira vez com a ferramenta ou os operadores inexperientes devem solicitar formação ao distribuidor sobre todas as operações da máquina. Nunca permita a utilização da máquina por crianças, pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, ou por pessoas que não estão familiarizadas com as

instruções.

1. Recomenda-se emprestar a máquina apenas a pessoas que provaram ter experiência com esta máquina. Entregue sempre o manual de instruções.
2. Mantenha-se alerta, esteja atento ao seu trabalho e use de senso comum quando operar a máquina. Não utilize a máquina se estiver cansado, doente, ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera a máquina pode resultar em ferimentos pessoais graves.
3. Evite usar a máquina com más condições atmosféricas, especialmente quando há o risco de trovoadas.
4. Siga todas as normas nacionais e locais relativas ao uso de máquinas motorizadas ao ar livre.

Utilização pretendida da máquina

Esta máquina destina-se apenas ao corte de relva, ervas, arbustos e vegetação rasteira. Nunca utilize a máquina para quaisquer outros fins, como aparar ou cortar sebes. A utilização para fins não previstos pode resultar em ferimentos pessoais graves.

Equipamento de proteção pessoal

1. Use sempre calças compridas resistentes, botas robustas, luvas e uma camisola de manga comprida. Não use roupa larga, adornos, calções, sandálias nem ande descalço. Prenda o cabelo de modo a ficar acima do nível do ombro.
2. Use sempre um capacete no caso de existir o risco de queda de objetos.
3. Use sempre óculos de proteção para se proteger contra ferimentos quando utilizar a máquina. Os óculos devem cumprir a ANSI Z87.1 nos EUA, a EN 166 na Europa ou a AS/NZS 1336 na Austrália/Nova Zelândia. Na Austrália/Nova Zelândia, também é legalmente obrigatório usar um protetor de rosto para proteger também o rosto.

É responsabilidade da entidade patronal fazer cumprir a utilização dos equipamentos de proteção de segurança adequados por parte dos operadores da ferramenta e por parte de outras pessoas na área de trabalho imediata.

1. Use proteção auditiva, tais como tampões para os ouvidos. A exposição ao ruído pode causar a

perda de audição.

1. Use sempre sapatos robustos com solas que não escorreguem. Estes protegem os seus pés contra ferimentos e garantem uma base sólida.
2. Use uma máscara para poeira, conforme necessário.
3. Utilize equipamento de proteção pessoal. Use sempre óculos de proteção. Os equipamentos de proteção, como uma máscara contra a poeira, calçado de segurança antiderrapante, capacete ou proteção auricular utilizados para as condições adequadas, reduzirão os ferimentos pessoais.

Preparação antes da utilização

1. Antes de utilizar, verifique sempre se é seguro operar a máquina:

— Verifique se há fugas de combustível.
— Certifique-se de que todos os fixadores estão na posição correta e bem presos.
— Substitua as peças danificadas.
— Certifique-se de que a ferramenta de corte está devidamente instalada e firmemente segura.
— Certifique-se de que o resguardo da ferramenta de corte está devidamente colocado na posição conforme descrito no presente manual.
— Verifique se o gatilho do acelerador, a alavanca de desbloqueio e outros interruptores de controlo estão a funcionar em perfeitas condições.
— Limpe as pegas para obter o controlo apropriado da máquina.
— Certifique-se de que as pegas estão instaladas como descrito neste manual.

O não cumprimento destas instruções pode provocar ferimentos graves.

1. Utilize uma lâmina afiada. Elimine lâminas que estejam curvas, empenadas, fissuradas, partidas, lascadas ou danificadas de alguma forma. Uma lâmina cega apresenta maior probabilidade de ficar presa e causar ressaltos.
2. Utilize sempre todas as peças necessárias para fixar a lâmina de forma apropriada. As peças presas de forma inapropriada podem causar a projeção da lâmina e ferir gravemente o operador e/ou as pessoas presentes.

Segurança elétrica e da bateria

1. Não exponha a máquina, a bateria ou o carregador à chuva ou a condições húmidas. A água que entra na ferramenta aumenta o risco de choque elétrico.
2. Não carregue a bateria sob chuva ou em locais húmidos.
3. Não substituta a bateria à chuva.

Reabastecimento de combustível

1. Pare o motor antes de realizar o reabastecimento de combustível. Mantenha-se afastado de chamas abertas e faíscas. Nunca fume durante o reabastecimento de combustível. Caso contrário, pode resultar em incêndio e/ou

explosão.

1. Reabastecer de combustível no exterior. Reabastecer com combustível num espaço fechado pode causar uma explosão de vapor de combustível.
2. Evite o contacto com combustível ou óleo do motor. Não inale os vapores de combustível. Se ocorrer o derrame de combustível ou de óleo, limpe-o imediatamente da máquina e/ou do chão. Se ocorrer o derrame de combustível na sua roupa, nude-a imediatamente, de modo a evitar que se incendeie.
3. Após reabastecer com combustível, aperte cuidadosamente a tampa do depósito de combustível e verifique se há uma eventual fuga de combustível. Afaste-se pelo menos 3 m de distância da fonte e local de abastecimento de combustível antes de efetuar o arranque do motor.
4. Transporte e armazene o combustível apenas em recipientes aprovados. Mantenha as crianças afastadas do combustível armazenado.

Ligar a máquina

1. Mantenha as crianças, as pessoas presentes e os animais de estimação pelo menos 15 m afastados da máquina quando efetuar o arranque desta ou utilizar a máquina. Além disso, as pessoas presentes devem usar óculos de proteção, dado existir o risco de ferimentos provocados pela projeção de objetos. Caso contrário, a ação imprevista das pessoas presentes ou um eventual ressalto da lâmina podem provocar ferimentos graves no operador e/ou nas pessoas presentes.
2. Efetue o arranque da máquina e opere-a apenas ao ar livre numa área bem ventilada. A operação numa área fechada ou com pouca ventilação pode resultar em morte devido a asfixia ou envenenamento por monóxido de carbono.
3. Antes de começar, certifique-se de que a ferramenta de corte não tem contacto com objetos rijos, como ramos, pedras, etc. uma vez que a ferramenta de corte começa a girar quando se liga a máquina.
4. Se a ferramenta de corte rodar ao ralenti, ajuste a velocidade ao ralenti, de modo a que esta pare ao ralenti. Caso contrário, o contacto involuntário com a ferramenta de corte em funcionamento pode resultar em ferimentos graves.
5. Pare o motor imediatamente se notar qualquer problema.
6. Certifique-se de que não há cabos elétricos, tubos de água, tubos de gás, etc., que possam constituir um perigo se danificados pela utilização da máquina.

Transporte

1. Pare o motor durante o transporte. Caso contrário, o arranque involuntário pode causar ferimentos.

2. Quando transportar a máquina, coloque sempre a cobertura na lâmina de corte. O contacto com lâminas descobertas resulta em ferimentos.

3. Garanta a posição segura da máquina durante o transporte de carro para evitar fugas de combustível.

4. Levante a máquina do solo na totalidade quando realizar o seu transporte. Arrastar a máquina causa danos no depósito de combustível e fuga de combustível, resultando em incêndio.

Operação

1. Utilize apenas a máquina com boa luz e visibilidade. A utilização em áreas escuras ou de fraca visibilidade pode causar acidentes imprevistos.
2. Evite utilizar a máquina quando for difícil manter o seu equilíbrio, por exemplo, ao trabalhar numa superfície inclinada ou em dias de vento.
3. Durante a operação, nunca esteja numa superfície instável ou escorregadia, nem uma zona muito inclinada. Durante a época fria, tenha cuidado com o gelo e a neve e garanta sempre uma base segura.
4. Se for abordado por alguém, pare o motor. Caso contrário, a ferramenta de corte em rotação pode atingir a pessoa presente e resultar em ferimentos graves.
5. Desimpeça a área de trabalho antes de operar a ferramenta. Remova todos os objetos, tais como rochas, vidro partido, pregos, arame ou corda que possam ser projetados ou ficar enredados no acessório de corte. As partículas estranhas podem danificar a ferramenta de corte e podem causar ressaltos perigosos.
6. Para controlar a máquina continuamente, proceda do seguinte modo durante a operação:

— Segure a máquina firmemente com as duas mãos à sua direita.
— Suspenda a máquina no(s) seu(s) ombro(s) com o arnês para o ombro.
— Garanta uma base sólida. Nunca utilize a ferramenta em cima de uma escada ou árvore.
— Evite esticar-se para alcançar um objeto.
— Mantenha a ferramenta de corte abaixo da altura da cintura.
— Mantenha todas as partes do seu corpo afastadas da ferramenta de corte em rotação e da superfície quente.

Essas ações reduzem o risco de ferimentos.

1. Se as ervas ou ramos ficarem presos entre a ferramenta de corte e o resguardo, pare sempre o motor antes de retirá-los. Caso contrário, a rotação involuntária da lâmina pode provocar ferimentos graves.
2. Nunca deixe cair ou atire a máquina, a menos que haja uma emergência. Se a máquina cair ou bater em alguma coisa, verifique imedia-tamente se há fuga de combustível, verifique os dispositivos de segurança e se há outros danos. Operar uma máquina em más condições pode causar ferimentos e/ou um incêndio.
3. Inspezione frequentemente a ferramenta de corte ou imediatamente após esta bater numa pedra ou noutros objetos duros. Se a ferramenta de corte partir durante a operação, a peça

partida poderá ser projetada e causar ferimentos.

1. Pare o motor quando inspecionar, limpar ou substituir a ferramenta de corte. Caso contrário, a ferramenta de corte pode rodar involuntariamente e resultar num ferimento grave.
2. Mantenha o controlo apropriado até a ferramenta de corte parar completamente, quando parar o motor ou soltar o gatilho do acelerador. Uma lâmina em fase de desaceleração pode causar ferimentos.
3. Antes de iniciar a operação de corte, aguarde até a ferramenta de corte atingir velocidade suficiente para realizar o corte. Isto reduz o risco de ressalto e de ervas enredadas.
4. Descanse para prevenir a perda de controlo provocada pela fadiga. Recomendamos que descanse 10 a 20 minutos por cada hora de trabalho.
5. Pare o motor e coloque-o num local seguro durante uma pausa ou quando sair de perto do equipamento. Ao fazê-lo previne acidentes inesperados.
6. Não toque no motor e no respetivo abafador ou não os coloque sobre materiais combustíveis enquanto o motor está a funcionar ou logo após a sua paragem, pois estão quentes. Pode resultar em queimaduras e/ou incêndio.
7. Não utilize a ferramenta em más condições atmosféricas ou quando existe o risco de relâmpagos.

Ferramentas de corte

1. Utilize uma ferramenta de corte adequada para o seu trabalho.

— As cabeças de corte de nylon (cabeças de aparador de grama) são adequadas para aparar relevados.
— As lâminas de metal são adequadas para cortar ervas, relva alta, matas, arbustos, vegetação rasteira, moitas e outros semelhantes.

Utilize sempre o resguardo da ferramenta de corte adequado para a ferramenta de corte utilizada.

1. Quando utilizar uma cabeça de corte de nylon, utilize apenas linha flexível, não-metálica recomendada neste manual. Nunca utilize arame ou cabos de aço. Estes podem quebrar e projetar-se perigosamente.
2. Nunca utilize correntes giratórias de múltiplas peças em metal, lâminas de manguais ou lâminas não recomendadas neste manual. Caso contrário, pode resultar em ferimentos graves.
3. Quando manusear a lâmina de metal, use sempre luvas e coloque a cobertura da lâmina na lâmina. A lâmina pode cortar as mãos desnudas.
4. Quando utilizar lâminas de metal, evite “ressaltos” e prepare-se sempre para um ressalto acidental. Consulte a secção Ressaltos.

Ressaltos (impulso da lâmina)

Podem ocorrer ressaltos (impulso da lâmina) quando a lâmina em rotação estabelece contacto com um objeto que não consegue cortar de

imediato. Pode ser suficientemente violento ao ponto de causar o impulso da unidade e/ou do operador em qualquer direção e possivelmente a perda de controlo da unidade, resultando em ferimentos graves. Os ressaltos podem ocorrer sem aviso se a lâmina ficar presa, estagnar ou ficar colada e têm maior probabilidade de ocorrerem em áreas em que é difícil ver o material a cortar.

Os ressaltos ocorrem particularmente quando o segmento da lâmina entre as 12 e as 2 horas é aplicado em objetos sólidos, arbustos e árvores com um diâmetro de 3 cm ou superior.

▶ Fig.1

Para evitar ressaltos:

1. Aplique o segmento entre as 8 e as 11 horas.
2. Balance a ferramenta uniformemente num semicírculo da direita para a esquerda à semelhança do uso de uma foice. Isto permite que o segmento apropriado da lâmina estabeleça contacto com as plantas a cortar.
3. Nunca aplique o segmento entre as 12 e as 2 horas.
4. Nunca aplique o segmento entre as 11 e as 12 horas e entre as 2 e as 5 horas, salvo se o operador estiver bem treinado e possuir experiência e decidir fazê-lo por sua conta e risco.

▶ Fig.2

1. Nunca utilize as lâminas de corte junto a objetos sólidos, tais como vedações, paredes, troncos de árvores e pedras.

2. Nunca utilize as lâminas de corte na vertical para operações como aparar e aparar sebes.

3. Evite utilizar a ferramenta em áreas nas quais seja difícil visualizar o objeto a cortar.

Vibração

A exposição a vibração excessiva lesiona os vasos sanguíneos ou o sistema nervoso do operador e provoca os seguintes sintomas nos dedos, mãos ou pulsos: "Adormecimento" (dormência), formigueiro, dor, sensação aguda, alteração da cor da pele ou alteração da pele. Caso ocorra algum destes sintomas, consulte um médico.

Para reduzir o risco de “doença do dedo branco”, mantenha as mãos quentes durante a operação e mantenha a máquina e os acessórios de forma adequada.

Manutenção

1. Solicite a reparação da sua máquina por parte do nosso centro de assistência autorizado utilizando apenas peças de substituição idênticas. Utilize apenas peças sobressalentes e acessórios idênticos fornecidos pela MAKITA. Uma reparação incorreta e uma má manutenção podem reduzir a vida da máquina e aumentar o risco de acidentes.

2. Nunca altere ou remova quaisquer componentes da máquina. Pode causar um incêndio e/ou ferimentos graves.

3. Após a utilização, limpe a máquina e verifique se todos os parafusos e porcas estão apertados firmemente.

4. Verifique o estado da ferramenta de corte, do resguardo da ferramenta de corte e do arnês para o ombro. A lâmina de corte tem de estar afiada. Nunca retifique ou solde ferramentas de corte danificadas.

Armazenamento

1. Antes de armazenar a ferramenta, realize uma limpeza e manutenção totais. Retire a bateria. Acople a tampa na lâmina de corte.
2. Armazene a ferramenta num local seco e alto ou trancado, longe do alcance das crianças.
3. Não deixe a ferramenta encostada a nada, como uma parede. Caso contrário, pode cair repentinamente e provocar um ferimento.

Outras instruções

1. Respeite o ambiente. Evite a operação desnecessária do acelerador para criar menos poluição e emissões de ruído. Ajuste o carburador corretamente.
2. Não opere o motor com um abafador de escape anómalo.

Primeiros socorros

1. Em caso de acidente, certifique-se de que tem disponível uma caixa de primeiros socorros o mais completo possível nas proximidades das operações de corte. Substitua imediatamente qualquer item que tenha sido retirado da caixa de primeiros socorros.

2. Quando pedir ajuda, indique a seguinte informação:

— Local do acidente
— O que aconteceu
— Número de pessoas feridas
— Tipo de lesões
— O seu nome

Instruções de segurança adicionais

1. Para evitar acidentes, deixe uma distância superior a 15 m entre os operadores quando dois ou mais operadores trabalharem numa área. Além disso, disponha de uma pessoa para observar a distância entre os operadores. Se uma pessoa ou um animal entrar na área de trabalho, pare imediatamente a operação.
2. Utilize apenas as ferramentas de corte marca-das com uma velocidade igual ou superior à velocidade marcada na ferramenta.
3. Certifique-se de que retira a cobertura da lâmina de corte antes da operação.

DESCRIÇÃO DAS PEÇAS

EM408MP

▶ Fig.3: 1. Tampa 2. Tubo 3. Protetor (tipo universal) 4. Extensão do protetor 5. Dispositivo de corte

EM409MP

▶ Fig.4: 1. Tampa 2. Tubo 3. Protetor (tipo estreito) 4. Dispositivo de corte

MONTAGEM

AVISO: Antes de montar ou regular o equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, a ferramenta de corte ou outras peças podem mover-se e resultar em ferimentos graves.
AVISO: Antes de manusear a lâmina de corte, use luvas de proteção. Durante a montagem ou regulação, os seus dedos podem entrar em contacto com a lâmina de corte, o que pode provocar ferimentos graves.
AVISO: Quando montar ou regular o equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.
AVISO: Siga os avisos e precauções no capítulo “AVISOS DE SEGURANÇA” e o manual de instruções da unidade de alimentação.

Combinação correta da ferramenta de corte e do protetor

⚠PRECAUÇÃO: Utilize sempre a combinação correta de ferramenta de corte e de protetor. O protetor errado pode não o proteger dos resíduos projetados e pedras. Pode também afetar o equilíbrio da ferramenta e resultar em ferimentos pessoais graves.

Modelo Ferramenta de corte Protetor
EM408MP Lâmina	de metal (com porca, copo e anilha de aperto)	Protetor (tipo universal)
	Cabeça de corte de nylon/Lâmina de plástico Protetor (tipo universal) com extensão do protetor
EM409MP Cabeça	de corte de nylon/Lâmina de plástico Protetor (tipo estreito)

Instalar o protetor (resguardo da ferramenta de corte)

AVISO: Em momento algum utilize uma ferramenta de corte sem um protetor adequado.
AVISO: Utilize sempre a ferramenta de corte com a combinação correta do protetor. Caso contrário, o contacto com uma ferramenta de corte pode provocar ferimentos graves.

OBSERVAÇÃO: Aperte periodicamente os pernos no protetor. Aperte os pernos direitos e esquerdos uniformemente para que o intervalo entre a braçadeira e o protetor seja constante.

Protetor (tipo universal)

⚠PRECAUÇÃO: Certifique-se de que empurra a extensão do protetor para dentro até estar totalmente inserida. Caso contrário, a extensão do protetor pode cair e resultar em ferimentos pessoais.

APRECAUÇÃO: Tenha cuidado para não se magoar com o dispositivo de corte montado na extensão do protetor.

Fixe o protetor à braçadeira com pernos.

▶ Fig.5: 1. Braçadeira 2. Protetor

Para instalar a extensão do protetor, insira a extensão do protetor no protetor e, de seguida, encaixe os clipes. Certifique-se de que as abas na extensão do protetor encaixam nas ranhuras no protetor.

▶ Fig.6: 1. Protetor (tipo universal) 2. Clipe 3. Extensão do protetor 4. Dispositivo de corte (interior) 5. Ranhura 6. Aba

Para remover a extensão do protetor do protetor, desencaixe os clipes e retire a extensão do protetor.

NOTA: O dispositivo de corte na extensão do protetor mantém o melhor comprimento para corte no fio de nylon.

Protetor (tipo estreito)

APRECAUÇÃO: Tenha cuidado para não se magoar com o dispositivo de corte montado no protetor.

Prenda o protetor à braçadeira com pernos.

▶ Fig.7: 1. Braçadeira 2. Protetor 3. Dispositivo de corte

NOTA: O dispositivo de corte no protetor mantém o melhor comprimento para corte no fio de nylon.

Instalar a ferramenta de corte

APRECAUÇÃO: Certifique-se de que utiliza ferramentas de corte genuínas da MAKITA.

⚠PRECAUÇÃO: Certifique-se de que retira a chave hexagonal após a instalação.

NOTA: Quando instalar a ferramenta de corte, vire a ferramenta para baixo para facilidade do procedimento.

Instalar a lâmina de metal

Para EM408MP

⚠ PRECAUÇÃO: Quando manusear a lâmina de metal, use sempre luvas e coloque a cobertura da lâmina na lâmina.

⚠PRECAUÇÃO: O diâmetro externo da lâmina de metal deve ser 230 mm (9"). Nunca utilize lâminas maiores do que 230 mm (9") em termos de diâmetro externo.

⚠PRECAUÇÃO: A lâmina de metal tem de ser bem polida, livre de fissuras ou quebra. Se a lâmina de metal bater contra uma pedra durante a operação, pare o motor e inspecione a lâmina imediatamente.

⚠PRECAUÇÃO: Realize o polimento ou substitua a lâmina de metal a cada três horas de funcionamento.

PRECAUÇÃO: Utilize sempre a(s) chave(s) fornecida(s) para remover ou instalar a lâmina.

Lâmina aplicável

	Lâmina de metal (2 dentes)
	Lâmina de metal (3 dentes)
	Lâmina de metal (4 dentes)
	Lâmina de metal (8 dentes)

1. Certifique-se de que a anilha de receção está presa no eixo.
2. Insira a chave hexagonal através do orifício na caixa de engrenagens para bloquear o eixo. Rode o eixo até a chave hexagonal estar totalmente inserida.
3. Monte a lâmina de metal na anilha de receção.
4. Instale a anilha de aperto e o copo e, em seguida, aperte a porca firmemente.

Binário de aperto: 16 - 23 N•m

▶ Fig.8: 1. Porca 2. Copo 3. Anilha de aperto 4. Lâmina de metal 5. Anilha de receção 6. Eixo 7. Chave hexagonal

▶ Fig.9: 1. Chave de caixa 2. Chave hexagonal 3. Apertar

Certifique-se de que as setas na lâmina e no protetor indicam a mesma direção.

▶ Fig.10: 1. Seta

Para remover a lâmina de metal, siga o procedimento de instalação na ordem inversa.

NOTA: A parte de resina da porca de aperto da lâmina sofre desgaste com o passar do tempo. Substitua a porca caso surja qualquer desgaste ou deformação aparente.

Instalar a cabeça de corte de nylon

⚠PRECAUÇÃO: Se a cabeça de corte de nylon bater contra uma pedra durante a operação, pare o motor e inspecione a cabeça de corte de nylon imediatamente.

▶ Fig.11: 1. Cabeça de corte de nylon 2. Anilha de receção 3. Eixo 4. Chave hexagonal 5. Apertar

1. Certifique-se de que a anilha de receção está presa no eixo.
2. Insira a chave hexagonal através do orifício na caixa de engrenagens.
3. Aparafuse a cabeça de corte de nylon sobre o eixo.
4. Após instalar a cabeça de corte de nylon, remova a chave hexagonal.

Para remover a cabeça de corte de nylon, rode-a para a direita enquanto segura a anilha de receção com a chave hexagonal.

Instalar a lâmina de plástico

Acessório opcional

APRECAUÇÃO: Se a lâmina de plástico bater acidentalmente contra uma rocha ou outro objeto rijo durante a operação, pare a ferramenta e inspecione-a para ver se apresenta danos. Se a lâmina de plástico estiver danificada, substitua-a imediatamente. A utilização de uma ferramenta de corte danificada pode resultar em ferimentos pessoais graves.
⚠PRECAUÇÃO: Certifique-se de que retira a chave hexagonal após a instalação.

OBSERVAÇÃO: Certifique-se de que utiliza lâminas de plástico originais da Makita.

▶ Fig.12: 1. Lâmina de plástico 2. Anilha de receção 3. Eixo 4. Chave hexagonal 5. Apertar

1. Certifique-se de que a anilha de receção está presa no eixo.
2. Insira a chave hexagonal através do orifício na caixa de engrenagens e rode o eixo até estar bloqueado.
3. Coloque a lâmina de plástico diretamente sobre o eixo roscado e aperte-a.
4. Retire a chave hexagonal.

Para remover a lâmina de plástico, rode-a para a direita enquanto segura a anilha de receção com a chave hexagonal.

Montar o tubo de fixação

PRECAUÇÃO: Verifique sempre se o tubo de fixação está fixo após a instalação. A instalação incorreta pode causar a queda do implemento da unidade de alimentação e causar ferimentos.

Montar o tubo de fixação na unidade de alimentação.

1. Rode a alavanca da unidade de alimentação em direção ao lado do acessório.
   ▶ Fig.13: 1. Alavanca
2. Remova a tampa do acessório. Alinhe o pino com a marca da seta e insira o tubo de fixação até o botão de libertação sair.
   ▶ Fig.14: 1. Botão de libertação 2. Marca da seta 3. Pino
3. Rode a alavanca em direção ao lado da unidade de alimentação.
   ▶ Fig.15: 1. Alavanca

Certifique-se de que a superfície da alavanca está paralela ao tubo.

Para remover o tubo, rode a alavanca em direção ao lado do acessório e puxe o tubo para fora, pressionando ao mesmo tempo o botão de libertação para baixo.

▶ Fig.16: 1. Botão de libertação 2. Alavanca 3. Tubo

OPERAÇÃO

AVISO: Siga os avisos e precauções no capítulo “AVISOS DE SEGURANÇA” e o manual de instruções da unidade de alimentação.
AVISO: Se a ferramenta de corte se mover ao ralenti, ajuste a velocidade ao ralenti do motor para uma velocidade mais baixa. Caso contrário, não conseguirá parar a ferramenta de corte quando retira o acelerador e pode provocar um ferimento grave.

Ajustar a posição do anexo e do arnês para o ombro

Para ferramenta multifuncional a bateria DUX60, ferramenta multifuncional EX2650LH

AVISO: Não utilize a ferramenta se não conseguir ajustar a posição do anexo e o comprimento do arnês para o ombro dentro do alcance, como ilustrado. Utilizar a ferramenta com um equilíbrio de peso inadequado pode fazer com que a ferramenta de corte se vire para cima e resultar em ferimentos pessoais.

Quando substituir um acessório por outro, o equilíbrio de peso do equipamento pode alterar. Neste caso, ajuste a posição do anexo e o comprimento do arnês para o ombro como se segue.

▶ Fig.17: 1. Anexo

Para mudar a posição do anexo, solte o parafuso de

fixação no anexo e, em seguida, mova o anexo.

Ajuste a posição do anexo e o comprimento do arnês para o ombro de forma que:

• o anexo fique posicionado a 750 mm ou mais a partir do solo,
• a ferramenta de corte fique posicionada entre 100 mm a 300 mm de altura a partir do solo e,
• a parte sem resguardo da ferramenta de corte fique afastada do anexo 750 mm ou mais na horizontal.

Depois de ajustar a posição do anexo, aperte o para-fuso em segurança com uma chave ou com uma chave de parafusos (dependendo da unidade de alimentação).

Ajustar o arnês para o ombro

Para ferramenta multifuncional a bateria DUX18/UX01G

AVISO: Não utilize a ferramenta se não conseguir ajustar o comprimento do arnês para o ombro dentro do intervalo conforme ilustrado.

Utilizar a ferramenta com um equilíbrio de peso inadequado pode fazer com que a ferramenta de corte se vire para cima e resultar em ferimentos pessoais.

Quando substituir um acessório por outro, o equilíbrio de peso do equipamento pode alterar. Neste caso, ajuste o comprimento do arnês para o ombro como se segue.

▶ Fig.18: 1. Anexo

Ajuste o comprimento do arnês para o ombro de modo que:

• o anexo fique posicionado a 750 mm ou mais a partir do solo,
• a ferramenta de corte fique posicionada entre 100 mm a 300 mm de altura a partir do solo e,
• a parte sem resguardo da ferramenta de corte fique afastada do anexo 750 mm ou mais na horizontal.

Utilizar uma cabeça de corte de nylon

Durante a operação, utilize a ponta do fio de corte de nylon para cortar. À medida que o fio de corte de nylon vai desgastando e encurtando com a operação de corte, o operador tem de o puxar manualmente. Para o fio de corte de nylon sair do alimentador, toque com a cabeça de corte de nylon no chão durante a rotação.

NOTA: Se o fio de corte de nylon não sair, volte a enrolá-lo. Consulte o capítulo "MANUTENÇÃO."

MANUTENÇÃO

AVISO: Antes de inspecionar ou realizar manutenções no equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, a ferramenta de corte ou outras peças podem mover-se e resultar em ferimentos graves.
AVISO: Quando inspecionar ou realizar manutenções no equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.
AVISO: Siga os avisos e precauções no capítulo “AVISOS DE SEGURANÇA” e o manual de instruções da unidade de alimentação.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Inspeção geral

• Aperte os pernos, porcas e parafusos soltos.
• Verifique se há peças e lâminas danificadas. Peça ao nosso centro de assistência autorizado para as substituir, se necessário.

Afiar a ferramenta de corte

AVISO: Não afie as lâminas de corte sozinho. Afiar as lâminas manualmente desequilibra a lâmina de corte e pode provocar vibrações e danos no equipamento.

Peça ao centro de assistência autorizado da Makita para afiar e reequilibrar as lâminas rombas de corte.

Lubrificar as peças móveis

OBSERVAÇÃO: Siga as instruções referentes à frequência e à quantidade de massa lubrificante fornecida. Caso contrário, uma lubrificação insuficiente, pode danificar as peças móveis.

Caixa de engrenagens:

PRECAUÇÃO: Não aplique massa lubrificante se a caixa de engrenagens estiver quente. A caixa de engrenagens quente pode provocar ferimentos por queimadura.

Aplique massa lubrificante (Shell Alvania 1 ou 2, ou equivalente) na caixa de engrenagens através do orifício de massa lubrificante a cada 30 horas de trabalho, aproximadamente.

▶ Fig.19: 1. Orifício para massa lubrificante

Eixo motor:

Aplique massa lubrificante (Shell Alvania 1 ou 2, ou equivalente) no eixo motor a cada 30 horas de trabalho, aproximadamente.

▶ Fig.20

NOTA: Pode adquirir massa lubrificante genuína da Makita no seu distribuidor Makita local.

Substituição do fio de nylon

AVISO: Utilize apenas fio de nylon com o diâmetro especificado neste manual de instruções. Nunca utilize uma linha mais pesada, fio metálico, corda ou outro semelhante. O não cumprimento desta recomendação pode causar danos na ferramenta e resultar em ferimentos pessoais graves.
AVISO: Retire sempre a cabeça de corte de nylon da ferramenta quando substituir o fio de nylon.
AVISO: Certifique-se de que a tampa da cabeça de corte de nylon está corretamente fixada na caixa conforme descrito neste manual de instruções. Se não fixar adequadamente a tampa, a cabeça de corte de nylon pode desfazer-se e ser arremessada para longe provocando ferimentos pessoais graves.

Substitua o fio de nylon se o fio deixar de alimentar. O

método de substituição do fio de nylon varia em função do tipo de cabeça de corte de nylon.

Após substituir o fio de nylon, puxe ambas as extremidades com as mãos para eliminar qualquer folga e ajuste-o para o comprimento especificado.

96-M10L

▶ Fig.21

98-M10L

▶ Fig.22

Substituir a lâmina de plástico

Substitua a lâmina se estiver gasta ou partida.

▶ Fig.23

Quando instalar a lâmina de plástico, alinhe o sentido da seta na lâmina com o sentido da seta do protetor.

Armazenamento

AVISO: Siga os avisos e precauções no capítulo “AVISOS DE SEGURANÇA” e o manual de instruções da unidade de alimentação.

Quando armazenar o acessório separado da unidade de alimentação, coloque a tampa sobre a extremidade do eixo.

▶ Fig.24

Intervalo de inspeção e manutenção

Horas de funcionamento		Antes da operação	Diariamente (10 h)	30 h
Unidade completa Inspeção visualmente se há peças danificadas		√	-	-
Todos os parafusos de fixação e porcas	Apertar	√	-	-
Caixa de engrenagens Fornecer massa lubrificante		-	-	√
Eixo motor Fornecer massa lubrificante		-	-	√
Lâmina de corte Inspeção visualmente se há danos		√	√	-
Unidade de alimentação Consulte o manual de instruções da unidade de alimentação

RESOLUÇÃO DE PROBLEMAS

Antes de pedir reparações, realize primeiro a sua própria inspeção. Se encontrar um problema que não esteja explicado no manual, não tente desmontar a máquina. Em vez disso, peça aos centros de assistência autorizados da Makita, usando sempre as peças de substituição Makita para reparações.

Estado da anomalia Causa provável	(avaria) Correção
O motor não arranca. - Consulte o manual de instruções da unidade de alimentação.
O motor para em breve. - Consulte o manual de instruções da unidade de alimentação.
A velocidade do motor não aumenta. - Consulte o manual de instruções da unidade de alimentação.
A ferramenta de corte não roda.⇒ Pare o motor imediatamente.	Fixação solta na ferramenta de corte Aperte firmemente.
	A ferramenta de corte ficou presa num ramo.	Remova a matéria estranha
	Sistema de acionamento anómalo Conta-cte um centro de assistência autorizado e solicite a reparação.
A unidade principal vibra de forma anormal.⇒ Pare o motor imediatamente.	Ferramenta de corte partida, curvada ou desgasta	Substitua a ferramenta de corte.
	Fixação solta na ferramenta de corte Aperte firmemente.
	Uma das extremidades do fio de corte de nylon partiu-se e a cabeça de corte de nylon ficou desequilibrada.	Alimente o fio de corte de nylon tocando com a cabeça de corte de nylon no chão.
	Ligação irregular da ferramenta de corte	Ligue adequadamente.
	Sistema de acionamento anómalo Conta-cte um centro de assistência autorizado e solicite a reparação.
A lâmina de corte não para de imediato.⇒ Pare o motor imediatamente.	A unidade de alimentação não funciona corretamente.	Consulte o manual de instruções da unidade de alimentação.
O fio de corte de nylon não é alimentado.	O cabo é usado ou enrolado no carretel.	Volte a enrolar o cabo.
O fio de corte de nylon não é cortado ao comprimento correto.	O dispositivo de corte do fio no protetor está danificado ou em falta.	Contacte um centro de assistência autorizado e solicite a reparação.
	O fio passa além do protetor. Volte a enrolar o cabo.

SPECIFICATIONER

Nailoninês vielos keitimas
