Märke	Makita
Modell	EM409MP
Kategori	Trädgårdsredskapstillbehör
Mått (L x B x H)	880 mm x 185 mm x 203 mm
Nettovikt	1,2 kg
Nylonlina diameter	2,0 mm
Skärdiameter (nylonlinhuvud)	300 mm
Skärdiameter (plastblad)	255 mm
Kompatibla skärverktyg	Nylonlinhuvud, plastblad (tillval)
Godkända motorenheter	DUX60, DUX18, UX01G, EX2650LH
Växelförhållande	14:19
Skyddstyp	Skydd (smal typ) med avskärare
Avsedd användning	Skärning av gräs och ogräs med fina rötter
Smörjningsintervall för växelhus	Var 30:e drifttimme
Rekommenderat fett	Shell Alvania 1 eller 2 (eller motsvarande)
Minsta säkerhetsavstånd	15 m från åskådare
Personlig skyddsutrustning (PSU) krävs	Hjälm, skyddsglasögon, hörselskydd, handskar, kraftiga skor
Förpackningens innehåll	Tillbehör EM409MP, skydd, avskärare, bruksanvisning

Vanliga frågor - EM409MP MAKITA

Vilka motorenheter är kompatibla med tillbehöret EM409MP?

Tillbehöret EM409MP är godkänt för användning med följande motorenheter: DUX60, DUX18, UX01G (sladdlösa multifunktionsmotorer) och EX2650LH (multifunktionsmotor). Använd aldrig tillbehöret med en icke godkänd enhet.

Vilka typer av skärverktyg kan jag använda på EM409MP?

För EM409MP kan du använda ett nylonlinhuvud (skärdiameter 300 mm) och ett valfritt plastblad (skärdiameter 255 mm). Använd aldrig metallblad eftersom tillbehöret inte är avsett för det.

Hur installerar jag skyddet på EM409MP?

Fäst skyddet (smal typ) på spännanordningen med de medföljande bultarna. Dra åt bultarna regelbundet för att hålla ett konstant mellanrum. Var försiktig så att du inte skadar dig på avskäraren som är monterad på skyddet.

Hur byter jag nylonlinan på skärhuvudet?

Ta bort nylonlinhuvudet från verktyget. Använd endast en nylonlina med 2,0 mm diameter. Följ den specifika upplindningsmetoden för din huvudmodell (96-M10L eller 98-M10L). Efter byte, dra i ändarna för att spänna linan till rätt längd.

Hur smörjer jag växelhuset?

Applicera fett (Shell Alvania 1 eller 2, eller motsvarande) via smörjnippeln på växelhuset var 30:e drifttimme. Smörj inte när huset är varmt.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid hjälm, skyddsglasögon, hörselskydd, handskar och kraftiga skor. Håll åskådare på minst 15 meters avstånd. Läs hela bruksanvisningen före användning.

Vad gör jag om skärverktyget inte snurrar?

Stanna omedelbart motorn. Kontrollera att skärverktyget är korrekt åtdraget. Ta bort eventuella fastklämda främmande föremål. Om problemet kvarstår, kontakta en auktoriserad Makita-serviceverkstad.

Hur justerar jag axelremmen för god balans?

Justera axelremmens längd så att upphängningsanordningen är minst 750 mm ovanför marken, skärverktyget mellan 100 mm och 300 mm ovanför marken, och den oskyddade delen av skärverktyget minst 750 mm från upphängningsanordningen.

Vad är skillnaden mellan modellerna EM408MP och EM409MP?

EM408MP accepterar metallblad (upp till 230 mm) och har ett universalskydd med förlängning, medan EM409MP endast är avsedd för nylonlinhuvud och plastblad, med ett smalt skydd. EM409MP är lättare (1,2 kg jämfört med 1,4 kg) och avsedd för gräsklippning av fint gräs.

Var kan jag hitta reservdelar till EM409MP?

Använd endast originalreservdelar från Makita. Kontakta en auktoriserad Makita-serviceverkstad eller din lokala återförsäljare. Du kan också besöka Makitas webbplats för reservdelar.

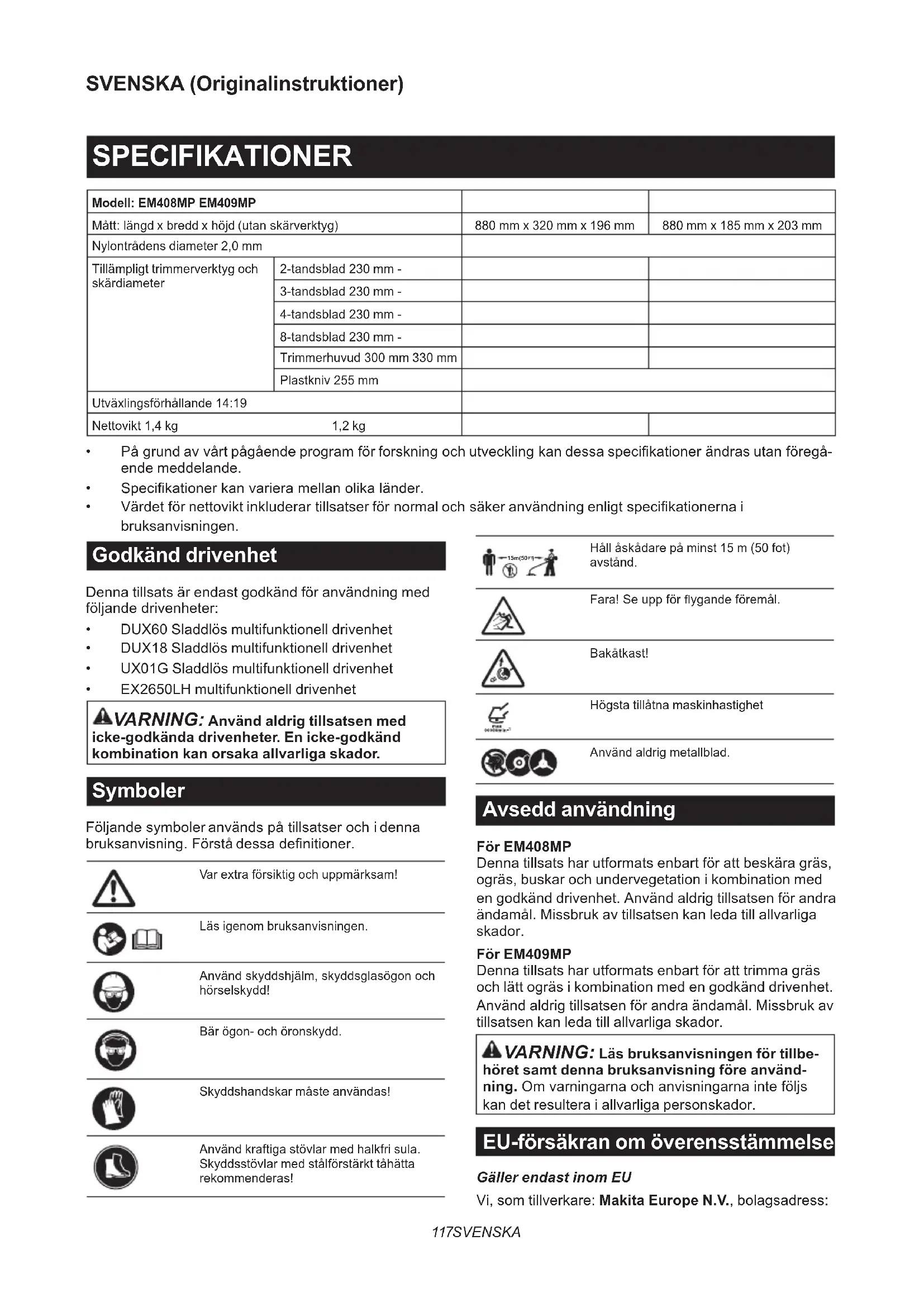

BRUKSANVISNING EM409MP MAKITA

Modell: EM408MP EM409MP
Mått: längd x bredd x höjd (utan skärverktyg)		880 mm x 320 mm x 196 mm	880 mm x 185 mm x 203 mm
Nylontrådens diameter 2,0 mm
Tillämpligt trimmerverktyg och skärdiameter	2-tandsblad 230 mm -
	3-tandsblad 230 mm -
	4-tandsblad 230 mm -
	8-tandsblad 230 mm -
	Trimmerhuvud 300 mm 330 mm
	Plastkniv 255 mm
Utväxlingsförhållande 14:19
Nettovikt 1,4 kg 1,2 kg

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
  • Specifikationer kan variera mellan olika länder.
• Värdet för nettovikt inkluderar tillsatser för normal och säker användning enligt specifikationerna i bruksanvisningen.

Godkänd drivenhet

Denna tillsats är endast godkänd för användning med följande drivenheter:

• DUX60 Sladdlös multifunktionell drivenhet
• DUX18 Sladdlös multifunktionell drivenhet
• UX01G Sladdlös multifunktionell drivenhet
• EX2650LH multifunktionell drivenhet

⚠️VARNING: Använd aldrig tillsatsen med icke-godkända drivenheter. En icke-godkänd kombination kan orsaka allvarliga skador.

Symboler

Följande symboler används på tillsatser och i denna bruksanvisning. Förstå dessa definitioner.

Var extra försiktig och uppmärksam!

Läs igenom bruksanvisningen.

Använd skyddshjälm, skyddsglasögon och hörselskydd!

Bär ögon- och öronskydd.

Skyddshandskar måste användas!

Använd kraftiga stövlar med halkfri sula. Skyddsstövlar med stålförstärkt tähätta rekommenderas!

Håll åskådare på minst 15 m (50 fot) avständ.

Fara! Se upp för flygande föremål.

Bakåtkast!

Högsta tillåtna maskinhastighet

Använd aldrig metallblad.

Avsedd användning

För EM408MP

Denna tillsats har utformats enbart för att beskära gräs, ogräs, buskar och undervegetation i kombination med en godkänd drivenhet. Använd aldrig tillsatsen för andra ändamål. Missbruk av tillsatsen kan leda till allvarliga skador.

För EM409MP

Denna tillsats har utformats enbart för att trimma gräs och lätt ogräs i kombination med en godkänd drivenhet. Använd aldrig tillsatsen för andra ändamål. Missbruk av tillsatsen kan leda till allvarliga skador.

⚠️ VARNING: Läs bruksanvisningen för tillbehöret samt denna bruksanvisning före användning. Om varningarna och anvisningarna inte följs kan det resultera i allvarliga personskador.

EU-försäkran om överensstämmelse

Gäller endast inom EU

Vi, som tillverkare: Makita Europe N.V., bolagsadress:

Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIEN.

Auktoriserar Kazuhisa Makino för sammansättningen av den tekniska filen och deklarerar på eget ansvar att produkten/produkterna;

Beteckning: Grästrimmertillsats. Typbeteckning(ar): EM408MP/EM409MP.

Uppfyller alla relevanta villkor i 2006/42/EC och uppfyller även alla relevanta villkor i följande EC-/EU-direktiv: 2000/14/EC och är tillverkad i enlighet med följande harmoniserade normer: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Plats och datum för deklarationen: Kortenberg, Belgien. 1. 8. 2024

Ansvarig person: Kazuhisa Makino, Direktör- Makita Europe N.V.

SÄKERHETSVARNINGAR

Säkerhetsvarningar för grästrimmer

⚠️VARNING: Läs igenom alla säkerhetsvarningar, anvisningar, illustrationer och specifikationer som medföljer denna maskin. Underlätenhet att följa instruktionerna kan leda till brand och/eller allvarliga personskador hos användaren och/eller åskådare.

Spara alla varningar och instruktioner för framtida referens.

Termerna "grästimmer" och "maskin" i varningar och försiktighetsåtgärder avser kombinationen av tillsatsen och drivenheten.

Termen "motor" i varningar och försiktighetsåtgärder avser motorn eller elmotorn på drivenheten.

Allmän säkerhet

1. Förstagångsanvändare eller oerfarna användare bör be återförsäljaren om utbildning av maskinens alla funktioner. Låt aldrig barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som saknar kunskap och erfarenhet av maskinen eller som ej är förtrogna med dessa anvisningar, använda maskinen.
2. Det rekommenderas att endast låna ut maskinen till personer som har bevisad erfarenhet. Lämna alltid över bruksanvisningen.
3. Var hela tiden vaksam, koncentrera dig på det du gör och använd sunt förnuft när du använder maskinen. Använd inte maskinen när du är trött, sjuk eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när maskinen är igång kan resultera i allvarlig personskada.
4. Undvik att använda maskinen vid dåliga väderförhållanden, speciellt vid risk för åska.
5. Följ dina nationella och lokala föreskrifter för användning av elverktyg utomhus.

Maskinens avsedda användning

Denna maskin är endast avsedd för klippning av gräs, ogräs, buskar och undervegetation. Använd aldrig maskinen för några andra ändamål som kant- eller häckklippning. Användning för ej avsedda ändamål kan leda till allvarlig skada.

Personlig skyddsutrustning

1. Använd alltid tjocka, långa byxor, kraftiga stövlar, handskar och en långärmad tröja. Bär inte löst åtsittande kläder, kortbyxor, sandaler eller gå barfota. Sätt upp håret så att det är över axelhöjd.
2. Använd alltid hjälm när det finns risk för fallande föremål.
3. Använd alltid skyddsglasögon för att skydda dina ögon från skada vid användning av maskinen. Skyddsglasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa, eller AS/NZS 1336 i Australien/Nya Zeeland. I Australien/Nya Zeeland måste man enligt lag även bära ansiktsskydd för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att användare och övriga personer i det omedelbara arbetsområdet använder lämplig skyddsutrustning.

1. Använd hörselskydd, som hörselkåpor. Kraftigt buller kan orsaka hörselskador.
2. Använd alltid kraftiga skor med halkfri sula. Detta skyddar dina fötter mot skador och garante- rar en god balans.
3. Använd dammskyddsmask vid behov.
4. Använd personlig säkerhetsutrustning. Använd alltid skyddsglasögon. Användning av skyddsutrustning, som till exempel dammask, halkfria skor, skyddshjälm och hörselskydd, under lämpliga förhållanden minskar risken för personskador.

Förberedelser innan användning

1. Kontrollera alltid före användningen att maskinen är säker att använda:

— Leta efter bränsleläckage.
— Se till att alla fästdon är på plats och sitter fast.
— Byt ut skadade delar.
— Se till att skärverktyget är ordentligt installerat och sitter ordentligt fast.

— Se till att skärverktygets skydd är ordentligt monterat i den position som beskrivs i denna manual.
— Kontrollera gasreglaget, startspärren och övriga kontroller så att de fungerar korrekt och smidigt.
— Gör rent handtag för korrekt hantering av maskinen.
— Se till att handtagen är monterade enligt instruktionerna i denna bruksanvisning. Om du inte följer dessa instruktioner kan det orsaka allvarlig personskada.

1. Använd vassa blad. Släng blad som är böjda, krokiga, spruckna, trasiga, flisiga eller skadade på annat sätt. Ett blad som inte är vasst fastnar lättare och orsakar bakåtkast.

2. Använd alltid erforderliga delar för att sättas fast bladet ordentligt. Felaktigt monterade delar kan göra så att bladet lossnar och orsakar allvarliga personskador på användaren och/eller åskådare.

El- och batterisäkerhet

1. Utsätt inte maskinen, batteriet eller laddaren för regn eller fukt. Vatten som kommer in i verktyget ökar risken för elektrisk stöt.
2. Ladda inte batteriet i regn eller i fuktiga eller våta utrymmen.
3. Byt inte ut batteriet i regn.

Tanka

1. Stanna motorn innan du tankar. Håll borta från öppna lågor och gnistor. Rök aldrig när du tankar. Det kan leda till bra och/eller explosion.
2. Tanka utomhus. Att tanka i ett slutet utrymme kan leda till explosion av bränsleångor.
3. Undvik kontakt med bränsle eller motorolja. Andas inte in bränsleångor. Om du spiller bränsle eller olja, torka genast bort det från maskinen och/eller marken. Om du spiller bränsle på dina kläder måste du genast byta om för att förhindra att kläderna fattar eld.
4. När du har tankat måste du stänga tanklocket försiktigt och leta efter bränsleläckage. Förflytta dig minst 3 m (10 fot) från tankplatsen innan du startar motorn.
5. Transportera och förvara endast bränsle i godkända behållare. Håll barn borta från bränsle.

Starta maskinen

1. Håll barn, åskådare och djur på ett avständ av minst 15 m (50 fot) när du startar maskinen. Dessutom bör åskådare bära skyddsglasögon eftersom det fortfarande finns en risk för skada från flygande föremål. Oväntat agerande från åskådare eller bakåtkast från bladet kan orsaka allvarlig skada på användaren och/eller åskådare.
2. Starta och använd endast maskinen utomhus i ett välventilerat område. Användning i ett instängt eller dåligt ventilerat område kan leda till död på grund av kvävning eller kolmonoxidförgiftning.
3. Kontrollera innan du startar att skärverktyget inte är i kontakt med hårda föremål såsom

grenar, stenar etc. eftersom skärverktyget roterar vid start.

1. Om skärverktyget roterar vid tomgång måste du justera tomgångshastigheten så att det inte roterar. Oavsiktlig kontakt med roterande skärverktyg kan leda till allvarliga skador.
2. Stäng av motorn omedelbart om du upptäcker eventuella motorproblem.
3. Se till att det inte finns några elkablar, vattenrör, gasledningar etc. som kan orsaka fara om de skadas av maskinen.

Transport

1. Stäng av motorn under transport. Oavsiktlig start kan leda till personskada.
2. Vid transport av maskinen måste skärbladets hölje alltid monteras. Kontakt med fria blad leder till personskada.
3. Se till att maskinen är placerad säker vid transport i bil för att förhindra bränsleläckage.
4. Lyft upp hela maskinen från marken när du bär maskinen. Att dra maskinen leder till skada på bränsletanken och bränsleläckage, vilket i sin tur leder till brand.

Användning

1. Använd endast maskinen då du har goda ljus- och siktförhållanden. Att använda den på mörka platser eller på platser med dålig sikt kan leda till oväntade olyckor.
2. Undvik att använda maskinen när det är svårt att hålla balansen, t.ex. i en kraftig lutning eller i stark vind.
3. Stå aldrig på ett instabilt eller halt underlag eller i en sluttning under användningen. Var observant på is och snö under vintersäsongen och se till att du alltid står stadigt.
4. Om någon närmar sig när du arbetar, stäng av motorn. Annars kan det roterande skärverktyget träffa åskådaren och leda till allvarlig personskada.
5. Rensa arbetsområdet innan du börjar arbeta. Ta bort alla föremål, som stenar, trasigt glas, spikar, vajrar eller snören som kan slungas iväg eller trassla in sig i skärtillbehöret. Främmande föremål kan skada skärverktyget och orsaka farliga bakåtkast.

6. Gör på följande sätt vid användning för att kontrollera maskinen stadigt:
   — Håll maskinen stadigt med båda händer på din högra sida.
   — Häng maskinen på axlarna med bärselen.
   — Se till att stå stadigt. Arbeta aldrig på en stege eller i ett träd.
   — Undvik att sträcka dig för långt.
   — Håll skärverktyget under midjenivå.
   — Håll alla kroppsdelar borta från det roterande skärverktyget och varma ytor.
   Dessa åtgärder minskar risken för personskada.

7. Om gräs eller grenar fastnar mellan skärverktyget och skyddet måste du alltid stänga av motorn innan du tar bort det. Annars kan oavsiktlig rotation av bladen leda till allvarlig

personskada.

1. Tappa eller kasta aldrig maskinen, förutom i nödfall. Om maskinen tappas eller träffar någonting måste du omedelbart leta efter bränsleläckage, kontrollera säkerhetsanordningarna och andra skador. Att använda en trasig maskin kan leda till personskada och/eller brand.
2. Inspektera skärverktyget regelbundet, eller omedelbart efter det har träffat en sten eller annat hårt föremål. Om skärverktyget går sönder vid användning kan den trasiga delen slungas iväg och orsaka personskada.
3. Stäng av motorn vid inspektion, rengöring eller byte av skärverktyg. Annars kan skärverktyget rotera oavsiktligt och leda till allvarlig personskada.
4. Upprätthåll korrekt kontroll tills skärverktyget stannat fullständigt, när du stänger av motorn eller släpper gasreglaget. Ett roterande blad kan orsaka personskada.
5. Innan du påbörjar arbetet måste du vänta tills skärverktyget uppnått tillräcklig hastighet för att skära. Detta minskar risken för bakåtkast och intrassling i gräs.
6. Ta en paus för att förebygga trötthet och förlorad kontroll. Vi rekommenderar en paus på 10 till 20 minuter varje timme.
7. Stäng av motorn och placera maskinen på en säker plats när du vilar eller lämnar maskinen. Detta förhindrar oväntade olyckor.
8. Rör inte vid motorn eller avgasröret och placera dem inte på brännbart material när motorn är på eller precis efter den stängts av då den är varm. Brännskador och/eller brand kan uppstå.
9. Använd inte verktyget i dåligt väder eller när det finns risk för åska.

Skärverktyg

1. Använd lämpligt skärverktyg för ditt arbete.

— Trimmerhuvuden (med nylontråd) är lämpliga för att trimma gräsytor.
— Metallblad är lämpliga vid kapning av ogräs, högt gräs, buskage, snår, sly och liknande. Använd alltid lämpligt skydd för det skärverktyg som du använder.

1. När du använder ett trimmerhuvud, använd endast flexibel tråd utan metall som rekommenderas i denna manual. Använd aldrig vajer eller vajertråd. Dessa kan brytas av och bli farliga projektiler.
2. Använd aldrig metallflerdelade svängkedjor, slagknivar eller blad som inte rekommenderas i denna manual. Det kan i så fall leda till allvarliga personskador.
3. Vid hantering av metallblad måste du alltid använda handskar och sätta på skydden på bladen. Bladet kan skära oskyddade händer.
4. När du använder metallknivar ska du undvika "bakåtkast" och alltid vara förberedd på oavsiktliga bakåtkast. Se avsnittet Bakåtkast.

Bakåtkast (bladet slår bakåt) kan ske när det snurrande bladet kommer i kontakt med ett föremål som det inte omedelbart kan kapa. Det kan vara våldsamt nog att få enheten och/eller användaren att slungas iväg, och eventuellt förlora kontrollen över enheten, vilket kan leda till allvarliga skador. Bakåtkast kan ske utan förvarning om bladet trasslar sig, stallar eller fastnar, och sker troligare i områden där det är svårt att se materialet som kapas.

Bakåtkast uppstår särskilt när man använder kniven i segmentet mellan klockan 12 och 2 på fasta föremål, buskar och träd med en diameter på 3 cm eller större.

▶ Fig.1

För att undvika bakåtkast:

1. Använd röjsågen i segmentet mellan klockan 8 och 11.
2. Sväng maskinen jämnt i en halvcirkel från höger till vänster, som när du använder en lie. På så sätt kommer rätt segment av bladet i kontakt med det som ska kapas.
3. Använd aldrig röjsågen i segmentet mellan klockan 12 och 2.
4. Använd aldrig röjsågen i segmentet mellan klockan 11 och 12 och mellan 2 och 5, såvida inte användaren är välutbildad och erfaren och gör det på egen risk.

▶ Fig.2

1. Använd aldrig skärblad nära fasta föremål som till exempel staket, väggar, trädstammar och stenar.
2. Använd aldrig skärblad vertikalt, till exempel för kantskärning och trimning av häckar.
3. Undvik att använda maskinen i områden där det är svårt att se föremålen som ska kapas.

Vibration

Exponering mot överdrivna vibrationer kan skada användarens blodkärl eller nervsystem och orsakar följande symptom i fingrarna, händerna och handle- derna: "Domningar" (stumhet), darrningar, smärtor, stickningar, färgförändringar i huden och hudför- ändringar. Uppsök läkare om du drabbats av något av dessa symptom.

För att undvika risken för "vita fingrar" ska du hålla dina händer varma under användningen och underhålla maskinen och tillbehören noggrant.

Underhåll

1. Se till att din maskin servas på vårt auktoriserade servicecenter där endast originalreservdelar används. Använd endast MAKITAs originalreservdelar och tillbehör. Felaktig reparation och dåligt utfört underhåll kan förkorta maskinens livslängd och öka risken för olyckor.
2. Förändra aldrig eller ta bort komponenter från maskinen. Det kan leda till brand och/eller allvarlig skada.

3. Efter användning måste maskinen göras rent och alla skruvar och muttrar kontrolleras så de sitter fast.

4. Kontrollera skärverktygets, dess skydd och bärselens tillstånd. Skärbladet måste vara vasst. Räta aldrig ut eller svetsa skadade skärverktyg.

Förvaring

1. Utför helrengöring och underhåll på verktyget innan det tas i förvar. Ta bort batterikassetten. Montera skyddet på skärkniven.
2. Förvara verktyget på en torr, hög eller låst plats utom räckhåll för barn.
3. Luta inte verktyget mot något, såsom en vägg. Det kan plötsligt falla ned och orsaka personskador.

Övriga instruktioner

1. Tänk på miljön. Undvik onödiga gaspådrag för att skapa mindre föroreningar och lägre ljud. Justera förgasaren ordentligt.
2. Använd inte motorn om ljuddämparen inte fungerar.

Första hjälpen

1. Se till att en förbandslåda finns i närheten i händelse av olyckor. Se till att förbandslådan alltid hålls komplett.
2. Ange följande information när du ber om hjälp: — Platsen för olyckan — Vad som hänt — Antal skadade personer — Skadans slag — Ditt namn

Ytterligare säkerhetsinstruktioner

1. För att undvika olyckor ska ett avständ på 15 m (50 fot) hållas mellan användare när två eller fler användare arbetar inom samma område. Utse en person som håller uppsikt över avståndet mellan användarna. Om någon

eller ett djur kommer in i arbetsområdet måste arbetet genast avbrytas.

1. Använd endast skärverktyg som är märkta med ett maximalt varvtal som är lika med eller högre än varvtalet som är märkt på maskinen.
2. Se till att ta bort skärbladets hölje innan användning.

BESKRIVNING AV DELAR

EM408MP

▶ Fig.3: 1. Lock 2. Rör 3. Skydd (universaltyp)
4. Skyddförlängning 5. Kap

EM409MP

▶ Fig.4: 1. Lock 2. Rör 3. Skydd (smal typ) 4. Kap

MONTERING

⚠️ VARNING: Före montering eller justering av utrustningen stänger du av motorn och avlägsnar tändhatten eller batterikassetten. I annat fall kan skärverktyget eller andra delar röra sig och orsaka allvarliga skador.

⚠️ VARNING: Använd skyddshandskar när du tar i skärbladet. Vid montering eller justering kan det hända att fingrarna kommer i kontakt med skärbladen, vilket kan leda till allvarliga skador.

⚠️VARNING: Lägg alltid ner utrustningen när du ska montera eller justera den. Om du monterar eller justerar utrustningen i upprätt läge kan det leda till allvarliga skador.

⚠️ VARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

Korrekt kombination av skärverktyg och skydd

⚠FÖRSIKTIGT: Använd alltid korrekt kombination av skärverktyg och skydd. Fel skydd kanske inte skyddar dig från flygande föremål och stenar. Det kan även påverka maskinens balans och leda till allvarlig skada.

Modell Skärverktyg Skydd
EM408MP Metallblad	(med mutter, lock och klämbricka)	Skydd (universaltyp)
	Trimmerhuvud/plastkniv Skydd (universaltyp) med skyddförlängning
EM409MP Trimmerhuvud/plastkniv		Skydd (smal typ)

Montera skyddet (skärverktygsskydd)

⚠️ WARNING: Använd aldrig ett skärverktyg utan lämpligt skydd.

⚠️VARNING: Använd alltid skärverktyg med korrekt kombination av skydd. Annars kan kontakt med skärverktyget leda till allvarliga skador.

OBSERVERA: Dra regelbundet åt skyddets bultar. Dra åt bultarna på höger och vänster sida jämnt så att spelet mellan klämman och skyddet är konstant.

Skydd (universaltyp)

⚠FÖRSIKTIGT: Se till att trycka in skyddförlängningen tills den är helt inne. I annat fall kan skyddförlängningen ramla av, vilket kan leda till personskada.

AFÖRSIKTIGT: Var försiktig så att du inte skadar dig själv med kapen som är monterad på skyddskyddförlängningen.

Fäst skyddet på klämman med bultar.

▶ Fig.5: 1. Klämma 2. Skydd

För att installera skyddförlängningen sätter du in skyddförlängningen i skyddet och snäpper på clipset. Se till att flikarna på skyddförlängningen passar i skåran på skyddet.

▶ Fig.6: 1. Skydd (universaltyp) 2. Clips 3. Skyddförlängning 4. Kap (insida) 5. Skåra 6. Flik

För att ta bort skyddförlängningen från skyddet lossar du clipsen och drar ut skyddförlängningen.

OBS: Kapen på skyddförlängningen håller nylontråden på bästa längd för kapning.

Skydd (smal typ)

⚠FÖRSIKTIGT: Var försiktig så att du inte skadar dig själv med kapen som är monterad på skyddet.

Fäst skyddet på klämman med bultar.

▶ Fig.7: 1. Klämma 2. Skydd 3. Kap

OBS: Kapen på skyddet håller nylonträden på bästa längd för kapning.

Montera kapverktyget

⚠ FÖRSIKTIGT: Använd endast MAKITAs originalskärverktyg.

⚠ FÖRSIKTIGT: Se till att du tar bort inexnyckeln efter att du skruvat åt sexkantskruvarna.

OBS: Vid montering av skärverktyg ska maskinen vara vänd uppåt för enklare procedur.

⚠ FÖRSIKTIGT: Vid hantering av metallblad måste du alltid använda handskar och sätta på skydden på bladen.

⚠ FÖRSIKTIGT: Metallbladens utsida måste vara 230 mm (9"). Använd aldrig blad som har en utvändig diameter som är större än 230 mm (9").

⚠ FÖRSIKTIGT: Metallbladet måste vara ordentligt slipat och fritt från sprickor och brott. Om metallbladet träffar en sten, stäng omedelbart av motorn och kontrollera bladet.

⚠FÖRSIKTIGT: Slipa eller byt ut metallbladet var tredje arbetstimme.

⚠ FÖRSIKTIGT: Använd alltid de medföljande nycklarna för att demontera/montera bladet.

Tillämpliga blad

	Metallblad (2-tänder)
	Metallblad (3-tänder)
	Metallblad (4-tänder)
	Metallblad (8-tänder)

1. Se till att mottagarbrickan är fastsatt på skaftet.
2. Sätt i insexnyckeln i hålet på växelhuset för att

låsa axeln. Rotera axeln tills insexnyckeln är inne hela vägen.

1. Montera metallbladet på mottagarbrickan.
2. Montera klämbrickan och locket och dra därefter åt muttern ordentligt.

Åtdragningsmoment: 16 - 23 N•m

1. Ta bort inexnyckeln.

▶ Fig.8: 1. Mutter 2. Lock 3. Klämbricka 4. Metallblad 5. Mottagarbricka 6. Skaft 7. Insexnyckel
▶ Fig.9: 1. Hylsnyckel 2. Insexnyckel 3. Dra åt

Se till att pilarna på bladet och skyddet pekar i samma riktning.

▶ Fig.10: 1. Pil

Ta bort metallbladet genom att följa monteringsproceduren i omvänd ordning.

OBS: Plastdelen på bladets fästmutter slits ut med tiden. Byt ut muttern om den är sliten eller deformerad.

Montera trimmerhuvudet

⚠FÖRSIKTIGT: Om trimmerhuvudet träffar en sten, stäng omedelbart av motorn och kontrollera trimmerhuvudet.

▶ Fig.11: 1. Trimmerhuvud 2. Mottagarbricka 3. Skaft 4. Insexnyckel 5. Dra åt

1. Se till att mottagarbrickan är fastsatt på skaftet.
2. Sätt i inexxnyckeln i hålet på växelhuset.
3. Skruva fast trimmerhuvudet på axeln.
4. Efter montering av trimmerhuvudet måste du ta bort insexnyckeln.

Om du vill ta bort trimmerhuvudet vrider du det medurs samtidigt som du håller i mottagarbrickan med insexnyckeln.

Installera plastkniv

Valfria tillbehör

AFÖRSIKTIGT: Om plastkniven oavsiktligt slår emot en sten eller ett hårt föremål under användningen ska maskinen stängas av och inspekteras för eventuella skador. Om plastkniven är skadad ska den genast bytas ut. Om du använder ett skadat skärverktyg kan det orsaka allvarlig personskada.

⚠FÖRSIKTIGT: Se till att du tar bort inexnyckeln efter att du skruvat åt sexkantskruvarna.

OBSERVERA: Använd endast Makitas originalplastkniv.

▶ Fig.12: 1. Plastkniv 2. Mottagarbricka 3. Skaft 4. Insexnyckel 5. Dra åt

1. Se till att mottagarbrickan är fastsatt på skaftet.
2. För in inexnyckeln genom hålet på växelhuset och vrid spindeln tills den är låst.

3. Placera plastkniven direkt på den gängade axeln och dra åt.

4. Ta bort inexnyckeln.

Om du vill ta bort plastkniven vrider du den medurs samtidigt som du håller i mottagarbrickan med insexnyckeln.

Montera anslutningsröret

⚠FÖRSIKTIGT: Kontrollera alltid att anslutningsröret är ordentligt fastsatt efter installation. Felaktig installation kan göra så att tillsatsen lossar från drivenheten och orsakar personskador.

Montera anslutningsröret på drivenheten.

1. Vrid drivenhetens spak mot tillbehörssidan.
   ▶ Fig.13: 1. Spak
2. Ta bort tillbehörets lock. Rikta in stiftet efter pilen och för in anslutningsröret tills frigöringsknappen poppar upp.
   ▶ Fig.14: 1. Frigöringsknapp 2. Pil 3. Stift
3. Vrid spaken mot drivenhetens sida.
   ▶ Fig.15: 1. Spak

Se till att spärrens yta är parallell mot röret.

För att ta bort röret, vrid spärren mot tillbehörets sida och dra ut röret samtidigt som frigöringsknappen trycks ner.

▶ Fig.16: 1. Frigöringsknapp 2. Spärr 3. Rör

ANVÄNDNING

⚠️ WARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.
⚠️ VARNING: Om skärverktyget roterar vid tomgång, dra ner tomgångsvarvtalet på motorn. I annat fall kan du inte stoppa skärverktyget med hjälp av gasreglaget, vilket kan leda till allvarliga skador.

Justering av bygelpositionen och axelbandet

För DUX60 Sladdlös multifunktionell drivenhet, EX2650LH Multifunktionell drivenhet

⚠️ VARNING: Använd inte maskinen om du inte kan justera upphängningens position och axelremmens längd inom området på bilden. Att använda maskinen med felaktig viktbalans kan föra skärverktyget uppåt och leda till personskada.

När du byter ut ett tillbehör mot ett annat kan utrustningens viktbalans ändras. Om så är fallet justerar du bygelpositionen och axelbandets längd enligt följande.

▶ Fig.17: 1. Upphängningsanordning

För att ändra bygelpositionen lossar du fästskruven på bygeln och flyttar den.

Justera bygelpositionen och axelbandets längd så att:

• bygeln placeras 750 mm eller högre från marken,
• skärverktyget placeras på 100–300 mm från mar- ken och

- den oskyddade delen av skärverktyget befinner sig horisontellt 750 mm eller längre bort från bygeln.

När justeringen av bygelpositionen är klar drar du åt skruven ordentligt med nyckel eller skruvmejsel (beroende på drivenhet).

Justera bärselen

För DUX18/UX01G Sladdlös multifunktionell drivenhet

⚠️VARNING: Använd inte maskinen om du inte kan justera axelbandets längd inom området på bilden. Att använda maskinen med felaktig viktbalans kan föra skärverktyget uppåt och leda till personskada.

När du byter ut ett tillbehör mot ett annat kan utrustningens viktbalans ändras. Om så är fallet justerar du axelbandets längd enligt följande.

▶ Fig.18: 1. Upphängningsanordning

Justera axelbandets längd så att:

• bygeln placeras 750 mm eller högre från marken,
• skärverktyget placeras på 100–300 mm från marken och
• den oskyddade delen av skärverktyget befinner sig horisontellt 750 mm eller längre bort från bygeln.

Använda ett trimmerhuvud

Vid kapning ska man använda spetsen av nylonträden. När nylonträden slits och blir kortare måste användaren mata ut mer tråd manuellt. För att mata ut trimmerhuvudet knackar du skärhuvudet mot marken medan det roterar.

OBS: Om nylontråden inte matas ut, linda om den. Se kapitel "UNDERHÅLL".

UNDERHÅLL

⚠️VARNING: Före kontroll eller underhåll av utrustningen stänger du av motorn och avlägsnar tändhatten eller batterikassetten. I annat fall kan skärverktyget eller andra delar röra sig och orsaka allvarliga skador.

⚠️VARNING: Lägg alltid ner utrustningen när du ska inspektera den eller utföra underhåll. Om du monterar eller justerar utrustningen i upprätt läge kan det leda till allvarliga skador.

⚠️VARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

OBSERVERA: Använd inte bensin, förtunningsmedel, alkohol eller liknande. Missfärgning, deformation eller sprickor kan uppstå.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

• Dra åt lösa bultar, muttrar och skruvar.
• Leta efter skadade delar och blad. Be ett auktoriserat servicecenter att byta ut delar om så krävs.

Vässa skärverktyget

⚠️ WARNING: Vässa inte skärknivar på egen hand. Manuell vässning av skärknivar ger obalans och kan leda till vibrationer och skada på utrustningen.

Be ett auktoriserat Makita servicecenter vässa och balansera slöa skärknivar.

Smörja rörliga delar

OBSERVERA: Följ instruktionerna angående hur mycket smörjmedel som ska appliceras och hur ofta detta ska göras. I annat fall kan otillräcklig smörjning skada rörliga delar.

Växellåda:

⚠ FÖRSIKTIGT: Applicera inte smörjmedel när växelhuset är varmt. Det varma växelhuset kan orsaka brännskador.

Applicera fett (Shell Alvania 1 2, eller likvärdigt) i växelhuset genom smörjhålet efter var 30:e arbetstimme.

▶ Fig.19: 1. Hål för smörjmedel

Drivaxel:

Applicera fett (Shell Alvania 1, 2 eller likvärdigt) på drivaxeln efter var 30:e arbetstimme.

▶ Fig.20

OBS: Smörjfett från Makita måste köpas från din Makita-leverantör.

Byta ut nylontråden

⚠️ VARNING: Använd endast nylontråd med den diameter som anges i denna bruksanvisning. Använd aldrig tyngre lina, metallkabel, rep eller liknande. Det kan hända att verktyget blir skadat med allvarliga personskador som följd.

⚠️ WARNING: Ta alltid bort trimmerhuvudet från verktyget när nylontråden byts ut.

⚠️ VARNING: Se till att skyddet på trimmerhuvudet är ordentligt fäst på käpan, såsom beskrivs i denna bruksanvisning. I annat fall kan det orsaka att trimmerhuvudet flyger isär vilket leder till allvarlig personskada.

Byt ut nylontråden om den inte matas ut mer. Metoden för att byta ut nylontråden varierar beroende på typen av trimmerhuvud.

Efter att du bytt ut nylontråden drar du i båda ändarna med händerna för att ta bort eventuell slack och justera den till den angivna längden.

96-M10L

▶ Fig.21

98-M10L

▶ Fig.22

Byta ut plastkniven

Byt ut kniven när den är sliten eller skadad.

▶ Fig.23

När du installerar plastkniven passar du in riktningen på pilen på kniven med den på skyddet.

Förvaring

⚠️ WARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

Sätt på höljet över skaftet om tillsatsen förvaras separat från drivenheten.

▶ Fig.24

Intervall för inspektion och underhåll

Arbetstimmar Innan användning		Dagligen (10 h) 30 h
Hela enheten Leta visuellt	efter ska-dade delar	√	-	-
Alla fästskruvar och muttrar	Dra åt	√	-	-
Växellåda Tillsätt smörjmedel	--			√
Drivaxel Tillsätt smörjmedel	--			√
Skärkniv Leta visuellt efter skador -		√	√
Drivenhet Se bruksanvisningen för drivenheten

FELSÖKNING

Innan du ber om reparation ska du först utföra en egen kontroll. Om du hittar ett problem som inte finns förklarat i bruksanvisningen ska du inte försöka att ta isär maskinen. Fråga istället ett auktoriserad servicecenter för Makita, och använd alltid reservdelar från Makita för reparationer.

Feltillstånd Trolig orsak (felfunktion)	Åtgård
Motorn startar inte. -	Se bruksanvisningen för drivenheten.
Motorn stannar genast.	-	Se bruksanvisningen för drivenheten.
Motorhastigheten ökar inte.	-	Se bruksanvisningen för drivenheten.
Skärverktyget roterar inte.⇒ Stanna motorn omedelbart.	Lossa skärverktygets tillsats	Dra åt ordentligt.
	En gren har fastnat i skärverktyget.	Ta bort det främmande föremålet
	Onormalt drivsystem	Kontakta ett auktoriserat servicecenter för reparation.
Enheten vibrerar onormalt.⇒ Stanna motorn omedelbart.	Trasigt, böjt eller slitet skärverktyg	Byt ut skärverktyget.
	Lossa skärverktygets tillsats	Dra åt ordentligt.
	En ände av nylontråden har gått av och trimmerhuvudet är obalanserat.	Mata ut nylontråd genom att knappa trimmerhuvudet i marken.
	Ojämn fastsättning av skärverktyget	Fäst ordentligt.
	Onormalt drivsystem	Kontakta ett auktoriserat servicecenter för reparation.
Skärkniven stannar inte med en gång.⇒ Stanna motorn omedelbart.	Drivenheten fungerar inte som den ska.	Se bruksanvisningen för drivenheten.
Nylontråden matas inte ut.	Tråden är slut eller intrasslad i spolen.	Linda upp ny tråd.
Nylontråden kapas inte av i rätt längd.	Trådkaparen på skyddet är skadad eller saknas.	Kontakta ett auktoriserat servicecenter för reparation.
	Tråden går ut förbi skyddet.	Linda upp ny tråd.

TEKNISKE DATA

Les bruksanvisningen.

Slik unngår du tilbakeslag:

ADVARSEL: Du må alltid ta nylontrimmerhodet av verktøyet när du skifter nylonsnøret.

ADVARSEL: Kontroller at dekselet til nylontrimmerhodet er godt festet til huset, som beskrevet i denne bruksanvisningen. Hvis dekselet ikke er festet godt nok, kan nylontrimmerhodet gå fra hverandre og forårsake alvorlig personskade.
