Mærke	Makita
Model	EM409MP
Kategori	Tilbehør til haveværktøj
Dimensioner (L x B x H)	880 mm x 185 mm x 203 mm
Nettovægt	1,2 kg
Nylontråd diameter	2,0 mm
Skærediameter (nylontrådshoved)	300 mm
Skærediameter (plastikblad)	255 mm
Kompatible skæreværktøjer	Nylontrådshoved, plastikblad (ekstraudstyr)
Godkendte motorenheder	DUX60, DUX18, UX01G, EX2650LH
Gearforhold	14:19
Beskyttertype	Beskytter (smal type) med afskærer
Tilsigtet anvendelse	Klipning af græs og ukrudt med fine rødder
Smørefrekvens for gearhus	Hver 30. driftstime
Anbefalet fedt	Shell Alvania 1 eller 2 (eller tilsvarende)
Minimum sikkerhedsafstand	15 m fra tilskuere
Krævet personligt beskyttelsesudstyr (PPE)	Hjelm, beskyttelsesbriller, høreværn, handsker, robuste sko
Kasseindhold	Tilbehør EM409MP, beskytter, afskærer, brugsanvisning

Ofte stillede spørgsmål - EM409MP MAKITA

Hvilke motorenheder er kompatible med tilbehøret EM409MP?

Tilbehøret EM409MP er godkendt til brug med følgende motorenheder: DUX60, DUX18, UX01G (trådløse multifunktionsmotorer) og EX2650LH (multifunktionsmotor). Brug aldrig tilbehøret med en ikke-godkendt enhed.

Hvilke typer skæreværktøjer kan jeg bruge på EM409MP?

Til EM409MP kan du bruge et nylontrådshoved (skærediameter 300 mm) og et valgfrit plastikblad (skærediameter 255 mm). Brug aldrig metalblade, da tilbehøret ikke er designet til dette.

Hvordan installerer jeg beskytteren på EM409MP?

Fastgør beskytteren (smal type) til spændeanordningen ved hjælp af de medfølgende bolte. Stram boltene med jævne mellemrum for at opretholde en konstant afstand. Pas på ikke at skade dig med afskæreren monteret på beskytteren.

Hvordan udskifter jeg nylontråden i skærehovedet?

Fjern nylontrådshovedet fra værktøjet. Brug kun en nylontråd med 2,0 mm diameter. Følg den specifikke spolemetode for dit hovedmodel (96-M10L eller 98-M10L). Efter udskiftning trækkes enderne for at stramme tråden til den rette længde.

Hvordan smører jeg gearhuset?

Påfør fedt (Shell Alvania 1 eller 2, eller tilsvarende) gennem smørehullet på gearhuset hver 30. driftstime. Smør ikke, når huset er varmt.

Hvad er de væsentlige sikkerhedsanvisninger?

Bær altid hjelm, beskyttelsesbriller, høreværn, handsker og robuste sko. Hold tilskuere mindst 15 meter væk. Læs hele brugsanvisningen før brug.

Hvad gør jeg, hvis skæreværktøjet ikke drejer?

Stop straks motoren. Kontroller, om skæreværktøjet er korrekt spændt. Fjern eventuelle fastklemte fremmedlegemer. Hvis problemet fortsætter, kontakt et autoriseret Makita servicecenter.

Hvordan justerer jeg skulderremmen for god balance?

Juster skulderremmens længde, så ophængsanordningen er mindst 750 mm over jorden, skæreværktøjet er mellem 100 mm og 300 mm over jorden, og den ubeskyttede del af skæreværktøjet er mindst 750 mm fra ophængsanordningen.

Hvad er forskellen mellem modellerne EM408MP og EM409MP?

EM408MP accepterer metalblade (op til 230 mm) og har en universel beskytter med forlænger, mens EM409MP kun er designet til nylontrådshoved og plastikblad med en smal beskytter. EM409MP er lettere (1,2 kg mod 1,4 kg) og beregnet til klipning af fint græs.

Hvor kan jeg finde reservedele til EM409MP?

Brug kun originale Makita reservedele. Kontakt et autoriseret Makita servicecenter eller din lokale forhandler. Du kan også besøge Makitas hjemmeside for reservedele.

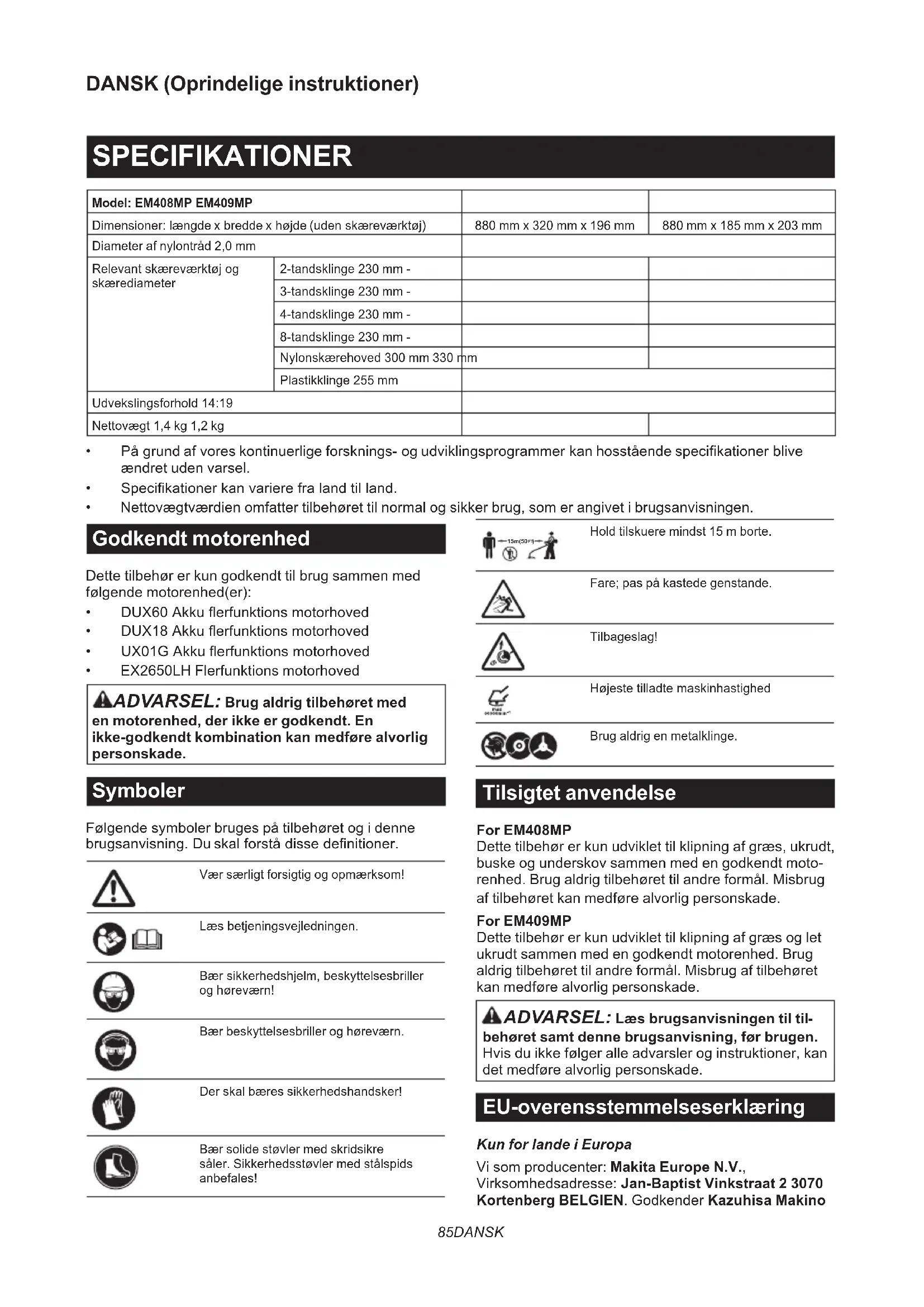

BRUGSANVISNING EM409MP MAKITA

Model: EM408MP EM409MP
Dimensioner: længde x bredde x højde (uden skæreværktøj)		880 mm x 320 mm x 196 mm	880 mm x 185 mm x 203 mm
Diameter af nylontråd 2,0 mm
Relevant skæreværktøj og skærediameter	2-tandsklinge 230 mm -
	3-tandsklinge 230 mm -
	4-tandsklinge 230 mm -
	8-tandsklinge 230 mm -
	Nylonskærehoved 300 mm 330 mm
	Plastikklinge 255 mm
Udvekslingsforhold 14:19
Nettovægt 1,4 kg 1,2 kg

- På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.

- Nettovægtværdien omfatter tilbehøret til normal og sikker brug, som er angivet i brugsanvisningen.

Godkendt motorenhed

Dette tilbehør er kun godkendt til brug sammen med følgende motorenhed(er):

ADVARSEL: Brug aldrig tilbehøret med en motorenhed, der ikke er godkendt. En ikke-godkendt kombination kan medføre alvorlig personskade.

Symboler

Følgende symboler bruges på tilbehøret og i denne brugsanvisning. Du skal forstå disse definitioner.

Vær særligt forsigtig og opmærksom!

Læs betjeningsvejledningen.

Bær sikkerhedshjelm, beskyttelsesbriller og høreværn!

Der skal bæres sikkerhedshandsker!

Bær solide støvler med skridsikre såler. Sikkerhedsstøvler med stålspids anbefales!

Hold tilskuere mindst 15 m borte.

Fare; pas på kastede genstande.

Tilbageslag!

Højeste tilladte maskinhastighed

Brug aldrig en metalklinge.

Tilsigtet anvendelse

For EM408MP

Dette tilbehør er kun udviklet til klipning af græs, ukrudt, buske og underskov sammen med en godkendt motorenhed. Brug aldrig tilbehøret til andre formål. Misbrug af tilbehøret kan medføre alvorlig personskade.

For EM409MP

Dette tilbehør er kun udviklet til klipning af græs og let ukrudt sammen med en godkendt motorenhed. Brug aldrig tilbehøret til andre formål. Misbrug af tilbehøret kan medføre alvorlig personskade.

ADVARSEL: Læs brugsanvisningen til tilbehøret samt denne brugsanvisning, før brugen. Hvis du ikke følger alle advarsler og instruktioner, kan det medføre alvorlig personskade.

til at udarbejde den tekniske fil og erklærer under vores eneansvar, at produktet/produkterne;

Betegnelse: Tilbehør til græstrimmer. Betegnelse for type(r): EM408MP / EM409MP.

Opfylder alle de relevante bestemmelser i 2006/42/EF og opfylder desuden alle relevante bestemmelser i følgende EF/EU-direktiver: 2000/14/EF og er fremstillet i overensstemmelse med følgende harmoniserede standarder: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Sted og dato for erklæringen: Kortenberg, Belgien. 1. 8. 2024

Ansvarlig person: Kazuhisa Makino, direktør - Makita Europe N.V.

SIKKERHEDSAD- VARSLER

Sikkerhedsadvarsler for græstrimmer

ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre brand og/eller alvorlig personskade for operatøren og/eller tilskuerne.

Ordet "græstrimmer" og "maskine" i advarslerne og forholdsreglerne refererer til kombinationen af tilbehøret og motorenheden.

Ordet "motor" i advarslerne og forholdsreglerne refererer til motoren eller den elektriske motor i motorenheden.

Generel sikkerhed

1. En førstegangsbruger eller uerfaren operatør bør bede forhandleren om oplæring i brugen af denne maskine. Lad aldrig børn, personer med reducerede fysiske, motoriske eller mentale færdigheder eller manglende erfaring og viden eller personer, der ikke er bekendt med instruktionerne, anvende maskinen.
2. Det anbefales kun at udlåne maskinen til personer, som har dokumenteret erfaring. Giv altid brugsanvisningen med.
3. Vær opmærksom, se på det, du arbejder med, og brug din sunde fornuft ved betjening af maskinen. Brug ikke maskinen, hvis du er træt, syg eller påvirket af stoffer, alkohol eller medicin. Ved brug af maskinen kan ét øjebliks uopmærksomhed medføre alvorlig personskade.
4. Undgå at bruge maskinen i dårligt vejr, især hvis der er risiko for lynnedslag.
5. Overhold dine nationale og lokale regler

vedrørende brug af udendørs maskiner.

Tilsigtet brug af maskinen

Denne maskine er kun beregnet til at klippe græs, ukrudt, buske og underskov. Brug aldrig maskinen til andre formål, for eksempel til kantning eller hækkeklipning. Brug til formål, den ikke er beregnet til, kan medføre alvorlig personskade.

Personligt beskyttelsesudstyr

1. Bær altid kraftige, lange bukser, solide støvler, handsker og en langærmet skjorte. Undgå at bære løs påklædning, smykker, korte bukser, sandaler eller at være barfodet. Fastgør hår, så det sidder over skulderhøjde.
2. Bær altid hjelm, når der er risiko for nedfaldende genstande.
3. Bær altid beskyttelsesbriller for at beskytte øjnene mod skade, når du bruger maskinen. Beskyttelsesbrillerne skal overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/New Zealand. I Australien/New Zealand er det desuden påbudt ved lov at bære ansigtsskærm for at beskytte dit ansigt.

Det er arbejdsgiverens ansvar at påbyde brugerne af maskinen samt andre personer i det umiddelbare arbejdsområde at bære passende sikkerhedsbeskyttelsesudstyr.

1. Bær høreværn som f.eks. ørepropper.
   Udsættelse for støj kan medføre høreskader.

2. Bær altid solide sko med en skridsikker sål. Dette beskytter dine fødder mod personskade og sørger for et solidt fodfæste.

3. Brug en støvmaske efter behov.

4. Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som f.eks. støvmaske, skridsikre sko, hjelm eller høre-værn, der benyttes under de relevante forhold, forebygger personskade.

Forberedelse før brugen

1. Kontroller altid før brug, at det er sikkert at bruge maskinen:

— Se efter brændstoflækager.
— Kontroller, at alle fastgørelsesmidler er på plads og fastgjort.
— Udskift beskadigede dele.
— Kontroller, at skæreværktøjet er korrekt monteret og forsvarligt fastgjort.

— Kontroller, at beskyttelsesskærment til skæreværktøjet er korrekt monteret på plads som beskrevet i denne brugsanvisning.
— Kontroller, at gasspjældstriggeren, aflåsehåndtaget og andre kontrolkontakter fungerer ubesværet og korrekt.
— Rengør håndtagene for at have ordentlig kontrol med maskinen.
— Kontroller, at håndtagene er monteret som vist i denne brugsanvisning. Manglende overholdelse af disse instruktioner kan medføre alvorlig personskade.

1. Brug en skarp klinge. Bortskaf klinger, der er bøjede, skæve, revnede, knækkede, skårede eller beskadigede på nogen måde. En sløv klinge har større risiko for blokering og tilbageslag.
2. Brug altid alle de påkrævede dele til at fastgøre klingen korrekt. Forkert fastgjorte dele kan få klingen til at flyve bort og medføre alvorlig person-skade på operatøren og/eller tilskuere.

Elektrisk sikkerhed og batterisikkerhed

1. Udsæt ikke maskinen, batteriet eller opladeren for regn eller våde forhold. Hvis der kommer vand ind i maskinen, forøger det risikoen for elektrisk stød.
2. Undlad at oplade batteriet i regnvejr eller under våde forhold.
3. Undlad at udskifte batteriet i regnvejr.

Påfyldning af brændstof

1. Stop motoren, før der påfyldes brændstof. Hold afstand til åben ild og gnister. Ryg aldrig under påfyldning af brændstof. Ellers kan det medføre brand og/eller eksplosion.
2. Påfyld brændstof udendørs. Påfyldning i et lukket rum kan medføre, at brændstofdampe eksploderer.
3. Undgå kontakt med brændstof eller motorolie. Inhaler ikke brændstofdampe. Hvis der spildes brændstof eller olie, skal du med det samme tørre det af maskinen og/eller op fra jorden. Hvis der spildes brændstof på dit tøj, skal du skifte tøj med det samme for at undgå, at der går ild i det.
4. Efter påfyldning skal du stramme brændstoft-ankhætten omhyggeligt og se efter brændstoflækager. Gå mindst 3 m væk fra brændstofkilden og stedet, før du starter motoren.
5. Brændstof må kun transporteres og opbevares i godkendte beholdere. Hold børn væk fra det opbevarede brændstof.

Start af maskinen

1. Hold børn, tilskuere og kæledyr mindst 15 m væk, når du starter eller bruger maskinen. Tilskuere skal desuden bære øjenbeskyttelse, da der er risiko for personskade fra genstande, der slynges ud. Ellers kan tilskuernes uventede handlinger eller klingetilbageslag medføre alvorlig personskade for operatøren og/eller tilskuerne.

2. Start og betjen kun maskinen udendørs i et godt ventileret område. Brug i et begrænset eller dårligt ventileret område kan medføre dødsfald på grund af kvælning eller kulilteforgiftning.

3. Kontroller før starten, at skæreværktøjet ikke berører hårde genstande som f.eks. grene, sten osv., da skæreværktøjet drejer rundt, när det starter.
4. Hvis skæreværktøjet roterer i tomgang, skal du reducere tomgangshastigheden, så det stopper ved tomgang. Ellers kan utilsigtet kontakt med skæreværktøjet i bevægelse medføre alvorlig personskade.
5. Stop motoren med det samme, hvis du bemærker problemer.
6. Sørg for, at der ikke er nogen elledninger, vandrør, gasrør osv., der kan udgøre en fare, hvis de beskadiges ved brug af maskinen.

Transport

1. Stop motoren under transport. Ellers kan utilsigtet start medføre personskade.
2. Monter altid skærmen på den skærende klinge, när maskinen transporteres. Kontakt med blottede klinger medfører personskade.
3. Kontroller, at maskinen er placeret sikkert ved transport i bil, for at undgå brændstoflækage.
4. Løft hele maskinen fra jorden, når du bærer maskinen. Hvis du trækker maskinen, medfører det beskadigelse af brændstoftanken og brændstoflækage, hvilket kan forårsage brand.

Brug

1. Brug kun maskinen i god belysning og sigtbarhed. Brug i mørke eller i områder med dårlig sigtbarhed kan medføre uventede ulykker.
2. Undgå brug af maskinen, når det er svært for dig at holde balancen, fx når du arbejder på en stejl overflade eller en dag med blæst.
3. Under brug må du aldrig stå på en ustabil eller glat overflade eller en stejl skråning. I den kolde årstid skal du være opmærksom på is og sne og altid sørge for sikker fodfæste.
4. Stop motoren, hvis nogen kontakter dig. Det roterende skæreværktøj kan ramme tilskueren og medføre alvorlig personskade.

5. Ryd arbejdsområdet før brugen. Fjern alle genstande såsom sten, glasskår, søm, ståltråd eller snore, der kan blive slynget bort eller blive viklet ind i skæretilbehøret. Fremmedpartikler kan beskadige skæreværktøjet og forårsage farligt tilbageslag.

6. Gør følgende under brugen for at kontrollere maskinen stabilt:

— Hold fast i maskinen med begge hænder på din højre side.
— Hæng maskinen over skulderen eller skuldrene ved hjælp af skulderselen.
— Sørg for sikkert fodfæste. Arbejd aldrig på en stige eller i et træ.
— Undgå at strække dig for langt.
— Hold skæreværktøj under livhøjde.
— Hold alle kropsdele væk fra det roterende

skæreværktøj og varme overflader.

Disse handlinger mindsker risikoen for personskade.

1. Hvis ukrudt eller grene kommer i klemme mellem skæreværktøjet og beskyttelsesskærmen, skal du altid stoppe motoren, før du fjerner dem. Ellers kan utilsigtet rotation af klingen medføre alvorlig personskade.
2. Slip eller kast aldrig maskinen undtagen i en nødsituation. Hvis maskinen falder eller rammer noget, skal du med det samme se efter brændstoflækage, sikkerhedsanordninger og andre skader. Brug af en fejlbehæftet maskine kan medføre personskade og/eller brand.
3. Inspicer skæreværktøjet hyppigt, eller med det samme, hvis det rammer en sten eller andre hårde genstande. Hvis skæreværktøjet går i stykker under brugen, kan det afbrækkede stykke flyve ud og medføre personskade.
4. Stop motoren, mens du inspicerer, rengør eller udskifter skæreværktøjet. Ellers kan skæreværktøjet rotere uventet og medføre alvorlig personskade.
5. Oprethold korrekt kontrol, indtil skæreværktøjet er stoppet helt, når du stopper motoren eller frigør gasspjældstriggeren. En kørende klinge kan medføre personskade.
6. Vent, til skæreværktøjet når tilstrækkelig hastighed til at skære, før du påbegynder skærearbejdet. Det reducerer risikoen for tilbageslag og indvikling af ukrudt.
7. Hold pause for at undgå at miste kontrollen på grund af træthed. Vi anbefaler, at du holder 10 til 20 minutters hvil hver time.
8. Stop motoren, og stil den på et sikkert sted, när du holder pause eller forlader maskinen. Dette forebygger en uventet ulykke.
9. Undlad at berøre motoren og dens lydpotte eller at stille dem på brændbare materialer, mens motoren kører, eller lige efter at du har stoppet den, da de er varme. Det kan medføre forbrændinger og/eller brand.
10. Betjen ikke maskinen i dårligt vejr, eller hvis der er risiko for lynnedslag.

Skæreværktøjer

1. Brug et passende skæreværktøj til dit arbejde.

— Nylonskærehoveder (trådtrimmerhoveder) er egnede til at klippe græsplæner.
— Metalklinger er egnede til at skære ukrudt, højt græs, buske, krat, underskov, skovtykninger og lignende.

Brug altid den beskyttelsesskærm til skæreværktøj, der passer til det anvendte skæreværktøj.

1. Ved brug af et nylonskærehoved må du kun bruge fleksibel, ikke-metallisk tråd, der anbefales i denne brugsanvisning. Brug aldrig ståltråd eller stålreb. De kan brække af og blive til et farligt projektil.

2. Brug aldrig roterende metalkæder i flere dele, plejlklinger eller klinger, der ikke anbefales i denne brugsanvisning. Ellers kan det medføre alvorlig personskade.

3. Ved håndtering af metalklingen skal du altid bære handsker og sætte klingedækslet på klingen. Klingen kan skære i bare hænder.

4. Ved brug af metalklinger skal du undgå "tilbageslag" og altid være forberedt på tilbageslag ved et uheld. Se i afsnittet Tilbageslag.

Tilbageslag (klingekast)

Tilbageslag (klingekast) kan ske, når den roterende klinge kommer i kontakt med en genstand, som den ikke umiddelbart kan skære. Det kan være så voldsomt, at enheden og/eller operatøren bliver kastet i en vilkårlig retning, og eventuelt tab af kontrollen med enheden, hvilket kan medføre alvorlig person-skade. Tilbageslag kan ske uden varsel, hvis klingen blokerer, går i stå eller binder, og det er mere sandsynligt på steder, hvor det er svært at se det materiale, der skæres i.

Tilbageslag sker især, når klingesegmentet anvendes i retning mellem klokken 12 og klokken 2 mod faste genstande, buske og træer med en diameter på 3 cm eller derover.

▶ Fig.1

Sådan undgår du tilbageslag:

1. Anvend segmentet mellem klokken 8 og klokken 11.
2. Sving maskinen jævnt i en halvcirkel fra højre mod venstre, som ved brug af en le. Dette gør det muligt for det rigtige klingesegment at komme i kontakt med de planter, der skal skæres.
3. Anvend aldrig segmentet mellem klokken 12 og klokken 2.
4. Anvend aldrig segmentet mellem klokken 11 og klokken 12 og mellem klokken 2 og klokken 5, medmindre operatøren er godt uddannet og erfaren og gør dette på egen risiko.

▶ Fig.2

1. Brug aldrig skærende klinger i nærheden af hårde genstande som f.eks. hegn, vægge, træstubbe og sten.
2. Brug aldrig skærende klinger lodret til anvendelsesformål som f.eks. kantning og klipning af hække.
3. Undgå at bruge maskinen på steder, hvor det er svært at se den genstand, der skæres i.

Vibration

Udsættelse for kraftig vibration beskadiger operatørens blodkar eller nervesystem og medfører følgende symptomer i fingre, hænder eller håndled: "Sovende" led (følelsesløshed), prikken, smerte, stikkende fornemmelse, ændring af hudfarven eller af huden. Søg læge, hvis nogen af disse symptomer opstår.

For at undgå risiko for "hvide fingre" skal du holde dine hænder varme under brugen og holde maskinen og tilbehøret i god stand.

Vedligeholdelse

1. Få maskinen efterset på vores autoriserede servicecenter, og brug kun identiske reservedele. Brug kun identiske reservedele og tilbehør, som er fremstillet af MAKITA. Forkert

reparation og dårlig vedligeholdelse kan forkorte maskinens levetid og øge risikoen for ulykker.

1. Du må aldrig ændre eller fjerne nogen af maskinens komponenter. Det kan medføre brand og/eller alvorlig personskade.
2. Rengør maskinen efter brug, og kontroller, at alle skruer og møtrikker er strammet til.
3. Kontroller tilstanden af skæreværktøjet, skæreværktøjets beskyttelsesskærm og skulderselen. Den skærende klinge skal være skarp. Du må aldrig rette beskadigede skæreværktøjer ud eller svejse dem.

Opbevaring

1. Udfør komplet rengøring og vedligeholdelse, før maskinen opbevares. Fjern akkuen. Monter dækslet på den skærende klinge.
2. Opbevar maskinen på et tørt og højt eller aflåst sted, der er utilgængeligt for børn.
3. Stil ikke maskinen op ad noget som f.eks. en væg. Ellers kan den vælte pludseligt og forårsage personskade.

Andre instruktioner

1. Vær opmærksom på miljøet. Undgå unødvendig brug af gasspjældet for mindre forurening og støj. Juster karburatoren korrekt.
2. Brug ikke motoren med en defekt udstødningslydpotte.

Førstehjælp

1. Sørg for, at der findes en förstehjælpskasse i nærheden af skærearbejdet, hvis der skulle ske en ulykke. Erstat straks enhver genstand, der fjernes fra förstehjælpskassen.
2. Opgiv følgende oplysninger, når du ringer efter hjælp:

— Hvor ulykken er sket
— Hvad der er sket
— Antallet af tilskadekomne personer
— Typen af personskader
— Dit navn

Yderligere sikkerhedsinstruktioner

1. For at undgå ulykker skal der være en afstand på mere end 15 m mellem operatørerne, när

to eller flere operatører arbejder i det samme område. Sørg også for, at en person holder øje med afstanden mellem operatørerne. Hvis en person eller et dyr kommer ind i arbejdsområdet, skal du med det samme ophøre med brugen.

1. Brug kun skæreværktøjer, der er mærket med en hastighed svarende til eller større end den hastighed, der er angivet på maskinen.
2. Sørg for at fjerne dækslet på den skærende klinge før brugen.

BESKRIVELSE AF DELENE

EM408MP

▶ Fig.3: 1. Hætte 2. Rør 3. Skærm (universel type) 4. Skærmforlænger 5. Skærer

EM409MP

▶ Fig.4: 1. Hætte 2. Rør 3. Skærm (smal type) 4. Skærer

SAMLING

ADVARSEL: Før samling eller justering af udstyret skal du slukke for motoren og fjerne tændrørshætten eller akkuen. Ellers kan skære-værktøjet eller andre dele bevæge sig og medføre alvorlig personskade.
ADVARSEL: Bær arbejdshandsker, før du håndterer den skærende klinge. Under samling eller justering kan dine fingre komme i berøring med den skærende klinge, hvilket kan medføre alvorlig personskade.
ADVARSEL: Ved samling eller justering af udstyret skal du altid lægge det ned. Samling eller justering af udstyret i stående position kan medføre alvorlig personskade.
ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

Korriger kombinationen af skæreværktøj og skærm

▲FORSIGTIG: Brug altid den rigtige kombination af skæreværktøj og skærm. En forkert skærm vil muligvis ikke beskytte dig mod flyvende rester og sten. Det kan også påvirke maskinens balance og medføre alvorlig personskade.

Model Skæreværktøj Skærm
EM408MP Metalklinge	(med møtrik, kop og klemmeskive)	Skærm (universel type)
	Nylonskærehoved/plastikklinge Skærm (universel type) med skærmforlænger
EM409MP Nylonskærehoved/plastikklinge		Skærm (smal type)

Montering af skærmen (beskyttelsesskærm til skæreværktøj)

ADVARSEL: Undlad til enhver tid at bruge et skæreværktøj uden en passende skærm.
ADVARSEL: Brug altid skæreværktøjet med den korrekte kombination af skærm. Ellers kan kontakt med et skæreværktøj medføre alvorlig personskade.

BEMÆRKNING: Stram regelmæssigt boltene på skærmen. Stram boltene til højre og venstre ligeligt, så mellemrummet mellem klemmen og skærmen er konstant.

Skærm (universel type)

⚠FORSIGTIG: Sørg for at skubbe skærmforlængeren ind, indtil den er sat helt ind. Ellers kan skærmforlængeren falde af og medføre personskade.
⚠FORSIGTIG: Pas på ikke at komme til skade med skæreren monteret på skærmforlængeren.

Fastgør skærmen på klemmen med bolte.

▶ Fig.5: 1. Klemme 2. Skærm

For at montere skærmforlængeren skal du sætte skærmforlængeren på skærmen og derefter trykke klemmerne på. Sørg for, at tapperne på skærmforlængeren passer i åbningerne på skærmen.

▶ Fig.6: 1. Skærm (universel type) 2. Klemme 3. Skærmforlænger 4. Skærer (indvendigt) 5. Åbning 6. Tap

For at fjerne skærmforlængeren fra skærmen skal du løsne klemmerne og trække skærmforlængeren ud.

BEMÆRK: Skæreren på skærmforlængeren holder nylontråden i den bedste længde til skæring.

Skærm (smal type)

⚠FORSIGTIG: Pas på ikke at komme til skade med skæreren monteret på skærmen.

Fastgør skærmen til klemmen ved hjælp af bolte.

▶ Fig.7: 1. Klemme 2. Skærm 3. Skærer

BEMÆRK: Skæreren på skærmen holder nylontråden i den bedste længde til skæring.

Montering af skæreværktøjet

⚠FORSIGTIG: Sørg for at bruge ægte MAKITA skæreværktøjer.
⚠ FORSIGTIG: Sørg for at fjerne unbrakonøg- len efter monteringen.

BEMÆRK: Ved montering af skæreværktøjet skal du vende maskinen med bunden i vejret for at gøre proceduren lettere.

Montering af metalklingen

For EM408MP

⚠FORSIGTIG: Ved håndtering af metalklin-gen skal du altid bære handsker og sætte klinge-dækslet på klingen.
⚠FORSIGTIG: Metalklingens udvendige diameter skal være 230 mm (9"). Brug aldrig klinger med en udvendig diameter på mere end 230 mm (9").
▲FORSIGTIG: Metalklingen skal være velpoleret og fri for revner eller skader. Hvis metalklingen rammer en sten under brugen, skal du med det samme stoppe motoren og efterse klingen.
⚠FORSIGTIG: Polér eller udskift metalklingen for hver tre timers brug.
▲FORSIGTIG: Anvend de(n) medfølgende skruenøgle(r) til at fjerne eller montere klingen.

Anvendelig klinge

	Metalklinge (2 tænder)
	Metalklinge (3 tænder)
	Metalklinge (4 tænder)
	Metalklinge (8 tænder)

1. Sørg for at modtagespændeskiven er monteret på skaftet.
2. Indsæt sekskantnøglen gennem hullet i gearhuset for at låse akslen fast. Drej akslen, indtil sekskantnøglen er sat helt ind.
3. Monter metalklingen på modtagespændeskiven.
4. Monter klemmeskiven og koppen, og fastgør derefter møtrikken godt.

Tilspændingsmoment: 16 - 23 N•m

1. Fjern sekskantnøglen.

▶ Fig.8: 1. Møtrik 2. Kop 3. Klemmeskive 4. Metalklinge 5. Modtagespændeskive 6. Aksel 7. Sekskantnøgle
▶ Fig.9: 1. Topnøgle 2. Sekskantnøgle 3. Stram

Se efter, at pilene på klingen og skærmen peger samme vej.

▶ Fig.10: 1. Pil

Følg monteringsprocedurerne i omvendt rækkefølge for

at afmontere metalklingen.

BEMÆRK: Harpiksdelen på møtrikken til fastgørelse af klingen slides med tiden. Udskift møtrikken, hvis der ser ud til at være slid eller deformering.

Montering af nylonskærehovedet

⚠ FORSIGTIG: Hvis nylonskærehovedet slår mod en sten under brugen, skal du med det samme stoppe motoren og kontrollere nylonskærehovedet.

1. Modtagespændeskive 3. Aksel

2. Sekskantnøgle 5. Stram

3. Sørg for at modtagespændeskiven er monteret på skaftet.

4. Indsæt sekskantnøglen gennem hullet i gearhuset.
5. Skru nylonskærehovedet på akslen.
6. Fjern sekskantnøglen, när du har monteret nylonskærehovedet.

For at fjerne nylonskærehovedet drejes det i retningen med uret, mens der holdes på modtagespændeskiven med unbrakonøglen.

Montering af plastikklingen

Ekstraudstyr

▲FORSIGTIG: Hvis plastikklingen rammer en sten eller en hård genstand ved et uheld under brugen, skal du stoppe maskinen og inspicere den for beskadigelse. Hvis plastikklingen er beskadiget, skal den udskiftes med det samme. Brug af et beskadiget skæreværktøj kan forårsage alvorlig personskade.
⚠ FORSIGTIG: Sørg for at fjerne unbrakonøg- len efter monteringen.

BEMÆRKNING: Sørg for at bruge en ægte Makita plastikklinge.

▶ Fig.12: 1. Plastikklinge 2. Modtagespændeskive 3. Aksel 4. Unbrakonøgle 5. Stram

1. Sørg for at modtagespændeskiven er monteret på skaftet.
2. Indsæt sekskantnøglen gennem hullet i gearhuset, og drej spindlen, indtil spindlen er låst fast.
3. Placer plastikklingen direkte på spindlen med gevindet, og stram til.
4. Fjern unbrakonøglen.

For at fjerne plastikklingen drejes den i retningen med uret, mens der holdes på modtagespændeskiven med sekskantnøglen.

Montering af monteringsrøret

⚠ FORSIGTIG: Kontroller altid, at monteringsrøret sidder fast efter installationen. Forkert installation kan medføre, at tilbehøret falder af effektenheden og forårsager personskade.

Monter monteringsrøret på effektenheden.

1. Drej håndtaget på motorenheden mod tilbehørssiden.

1. Fjern hætten på tilbehøret. Juster stiften i forhold til pilemærket, og indsæt monteringsrøret, indtil udløserknappen kommer op.

▶ Fig.14: 1. Udløserknap 2. Pilemærke 3. Stift

1. Drej håndtaget mod motorenhedssiden.

Sørg for, at overfladen på håndtaget ligger parallelt med røret.

For at fjerne røret skal du dreje håndtaget mod tilbehørssiden og trække røret ud, idet der trykkes ned på udløserknappen.

ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

ADVARSEL: Hvis skæreværktøjet bevæger sig i tomgang, skal du stille motorens tomgangshastighed ned. Ellers kan du ikke stoppe skæreværktøjet ved at slippe gasspjældet, hvilket kan medføre alvorlig personskade.

Justering af bøjlepositionen og skulderselen

ADVARSEL: Undlad at bruge maskinen, hvis du ikke kan justere bøjlepositionen og længden af skulderselen inden for området som vist. Brug af maskinen med forkert vægtbalance kan presse skæreværktøjet opad og forårsage personskade.

Når du udskifter et stykke tilbehør med et andet, kan udstyrets vægtbalance ændres. I så fald skal du justere bøjlepositionen og længden af skulderselen på følgende måde.

▶ Fig.17: 1. Bøjle

For at ændre bøjlens position skal du løsne fastgøringsskruen på bøjlen og derefter flytte bøjlen.

Juster bøjlepositionen og længden af skulderselen, så:

• Bøjlen er placeret 750 mm eller højere fra jorden,
- skæreværktøjet er placeret 100 mm til 300 mm fra jorden, og
- den uafskærmede del af skæreværktøjet er 750 mm eller længere væk i vandret retning fra bøjlen.

Når du har justeret bøjlepositionen, skal du stramme skruen forsvarligt med en skruenøgle eller skruetrækker (afhængigt af motorenheden).

Justering af skulderselen

For DUX18/UX01G Akku flerfunktions motorhoved

ADVARSEL: Undlad at bruge maskinen, hvis du ikke kan justere længden af skulderselen inden for området som vist. Brug af maskinen med forkert vægtbalance kan presse skæreværktøjet opad og forårsage personskade.

Når du udskifter et stykke tilbehør med et andet, kan udstyrets vægtbalance ændres. I så fald skal du justere længden af skulderselen på følgende måde.

▶ Fig.18: 1. Bøjle

Juster længden af skulderselen så:

• Bøjlen er placeret 750 mm eller højere fra jorden,
- skæreværktøjet er placeret 100 mm til 300 mm fra jorden, og
- den uafskærmede del af skæreværktøjet er 750 mm eller længere væk i vandret retning fra bøjlen.

Brug af et nylonskærehoved

Anvend spidsen af nylonskæretråden til at skære under brugen. Da nylonskæretråden slides og bliver kortere, når der skæres, skal operatøren fremføre den manuelt. Tryk nylonskærehovedet mod jorden, mens det roterer, for at fremføre nylonskæretråden.

BEMÆRK: Hvis nylonskæretråden ikke fremføres, skal du spole den op. Se kapitlet "VEDLIGEHOLDELSE".

VEDLIGEHOLDELSE

ADVARSEL: Før inspektion eller vedligeholdelse af udstyret skal du slukke for motoren og fjerne tændrørshætten eller akkuen. Ellers kan skæreværktøjet eller andre dele bevæge sig og medføre alvorlig personskade.
ADVARSEL: Ved inspektion eller vedligeholdelse af udstyret skal du altid lægge det ned. Samling eller justering af udstyret i stående position kan medføre alvorlig personskade.
ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

BEMÆRKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.

Genopslibning af skæreværktøjet

ADVARSEL: Undlad selv at slibe de skærende klinger. Manuel genopslibning medfører ubalance i den skærende klinge og kan medføre vibrationer og beskadigelse af udstyret.

Bed et Makita autoriseret servicecenter om at genop-slibe og afbalancere skærende klinger.

Smøring af bevægelige dele

BEMÆRKNING: Følg instruktionerne vedrørende hyppighed og tilført mængde fedtstof. Ellers kan manglende smøring beskadige de bevægelige dele.

Gearkasse:

⚠FORSIGTIG: Tilfør ikke fedtstof, når gearkassen er varm. Varmt gearkasse kan medføre forbrændinger.

Tilfør fedtstof (Shell Alvania 1 eller 2 eller tilsvarende) til gearhuset gennem smørehullet for ca. hver 30 arbejdstimer.

▶ Fig.19: 1. Smørehul

Drevaksel:

Tilfør fedtstof (Shell Alvania 1 eller 2 eller tilsvarende) til drevakslen for ca. hver 30 arbejdstimer.

▶ Fig.20

BEMÆRK: Ægte Makita-fedstof kan købes fra din lokale Makita-forhandler.

Udskiftning af nylonträden

ADVARSEL: Brug kun nylontråd med en diameter angivet i denne brugsanvisning. Brug aldrig tungere snor, metaltråd, reb eller lignende. Hvis du ikke gøre dette, kan det forårsage beskadi-gelse af maskinen og resultere i alvorlig personskade.

ADVARSEL: Tag altid nylonskærehoved ud af maskinen, när du udskifter nylontråden.

ADVARSEL: Sørg for, at dækslet på nylonskærehovedet er fastgjort korrekt til huset som beskrevet i denne instruktionsvejledning. Hvis dækslet ikke er fastgjort forsvarligt, kan nylonskærehovedet flyve fra hinanden og forårsage alvorlig personskade.

Udskift nylontråden, hvis den ikke længere kan fremføres. Metoden til udskiftning af nylontråden varierer afhængigt af typen af nylonskærehovedet. Når du har udskiftet nylontråden, skal du trække i begge ender med hænderne for at fjerne eventuel slæk og justere den til den angivne længde.

96-M10L

▶ Fig.21

98-M10L

▶ Fig.22

Udskiftning af plastikklingen

Udskift klingen, hvis den er slidt eller knækket.

▶ Fig.23

Ved montering af plastikklingen skal du justere retningen af pilen på klingen i forhold til den på skærmen.

Opbevaring

ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

Ved opbevaring af tilbehøret adskilt fra motorenheden, skal du putte hætten på enden af skaftet.

▶ Fig.24

Interval for inspektion og vedligeholdelse

Driftstimer Inden brug Dagligt (10 timer) 30 timer
Hele enheden Inspicer visuelt for beskadigede dele	√	-	-
Alle fastgøringsskruer og -møtrikker	Stram	√	-
Gearhus Tilfør fedtstof - -			√
Drevaksel Tilfør fedtstof - -			√
Skærende klinge Inspicer visuelt for beskadigelse	√	√	-
Motorenhed Se i brugsanvisningen til motorenheden

FEJLFINDING

Inden du beder om reparation, skal du først udføre din egen inspektion. Hvis du finder et problem, der ikke er beskrevet i brugsanvisningen, må du ikke forsøge at skille maskinen ad. Henvend dig i stedet til et Makita autoriseret servicecenter, og benyt altid Makita-reservedele til reparation.

Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning
Motoren starter ikke. - Se i brugsanvisningen til motorenheden.
Motoren stopper hurtigt. - Se i brugsanvisningen til motorenheden.
Motorhastigheden øges ikke. - Se i brugsanvisningen til motorenheden.
Skæreværktøjet roterer ikke.⇒ Stop motoren med det samme.	Løs montering af skæreværktøjet Stram forsvarligt.
	Skæreværktøjet sidder fast i en kvist. Fjern fremmedlegemet
	Unormalt drevsystem Kontakt et autoriseret servicecenter for reparation.
Hovedenheden ryster unormalt.⇒ Stop motoren med det samme.	Knækket, bøjet eller slidt skæreværktøj	Udskift skæreværktøjet.
	Løs montering af skæreværktøjet Stram forsvarligt.
	Den ene ende af nylonskæretråden er knækket, og nylonskærehovedet er kommet ud af balance.	Fremfør nylonskæretråden ved at banke nylonskærehovedet let mod jorden.
	Ujævn montering af skæreværktøj Monter korrekt.
	Unormalt drevsystem Kontakt et autoriseret servicecenter for reparation.
Den skærende klinge stopper ikke med det samme.⇒ Stop motoren med det samme.	Motorenheden fungerer ikke korrekt. Se i brugsanvisningen til motorenheden.
Nylonskæretråden fremføres ikke. Tråden er brugt op eller viklet ind i spolen.		Spol tråden op.
Nylonskæretråden er ikke skåret i den rigtige længde.	Trådskæreren på skærmen er beskadi-get eller mangler.	Kontakt et autoriseret servicecenter for reparation.
	Tråden stikker ud under skærmen. Spol tråden op.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Betegnelse: Gresstrimmertilbehør. Typebetegnelse(r): EM408MP / EM409MP.

⚠FORSIKTIG: Pass på at du ikke skader deg när kutteren er montert på vernforlengelsen.

⚠FORSIKTIG: Pass på at du ikke skader deg när kutteren er montert på vernet.

⚠FORSIKTIG: Ikke påfør smurning mens girkassen er varm. En varm girkasse kan medføre brannskader.
