KASUTUSJUHEND EM409MP MAKITA

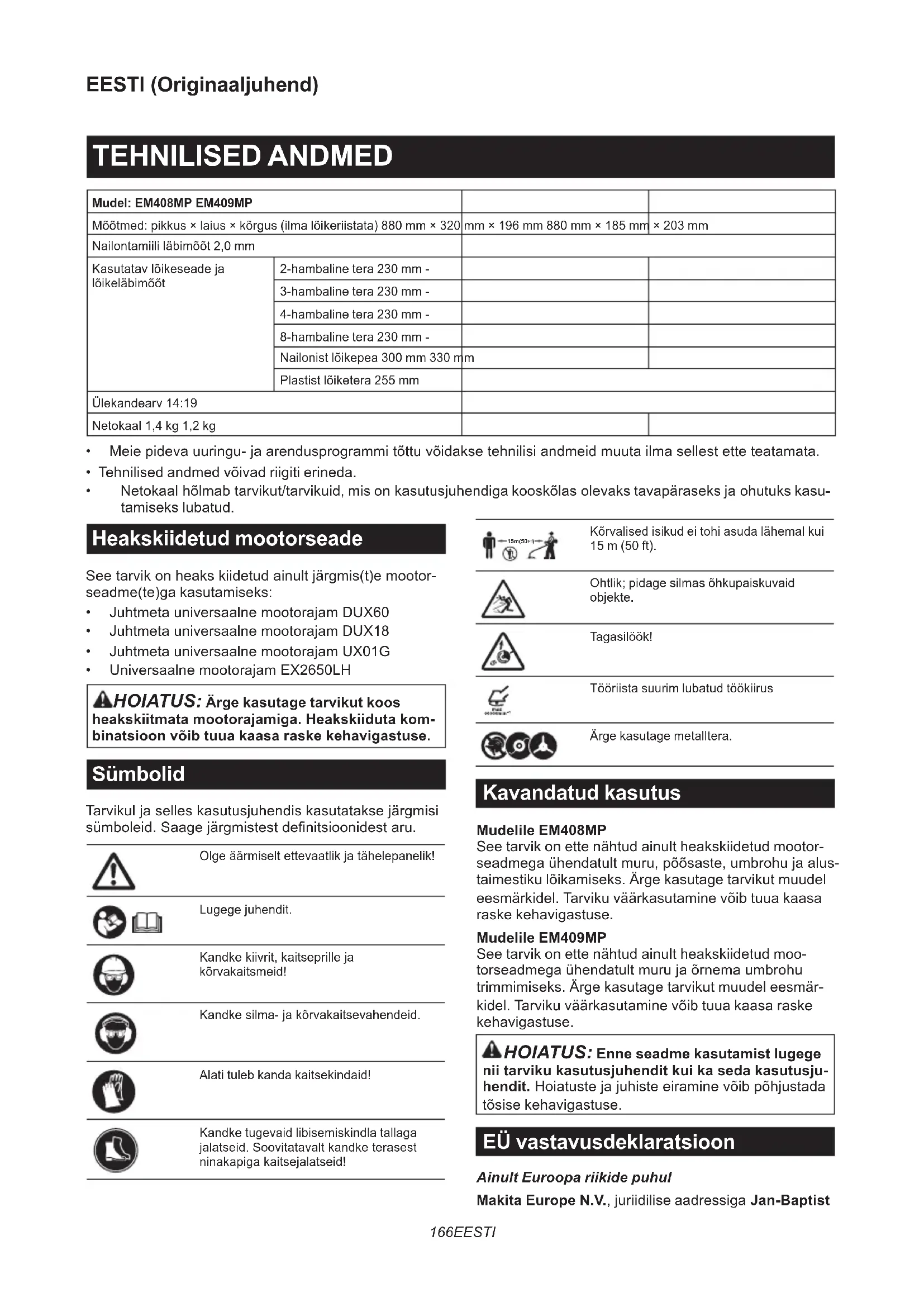

• Meiepidevauuringu-jaarendusprogrammitõttuvõidaksetehnilisiandmeidmuutailmasellestetteteatamata.

• Tehnilised andmed võivad riigiti erineda.

• Netokaalhõlmabtarvikut/tarvikuid,misonkasutusjuhendigakooskõlasolevakstavapäraseksjaohutukskasu- tamiseks lubatud. Heakskiidetud mootorseade Seetarvikonheakskiidetudainultjärgmis(t)emootor- seadme(te)ga kasutamiseks:

• UniversaalnemootorajamEX2650LH HOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kom- binatsioon võib tuua kaasa raske kehavigastuse. Sümbolid Tarvikuljaselleskasutusjuhendiskasutataksejärgmisi sümboleid.Saagejärgmistestdenitsioonidestaru. Olgeäärmiseltettevaatlikjatähelepanelik! Lugegejuhendit. Kandkekiivrit,kaitseprilleja kõrvakaitsmeid! Kandkesilma-jakõrvakaitsevahendeid. Alati tuleb kanda kaitsekindaid! Kandke tugevaid libisemiskindla tallaga jalatseid.Soovitatavaltkandketerasest ninakapigakaitsejalatseid! 15m(50

Kõrvalised isikud ei tohi asuda lähemal kui 15 m (50 ft). Ohtlik; pidage silmas õhkupaiskuvaid objekte. Tagasilöök! Tööriista suurim lubatud töökiirus Ärge kasutage metalltera. Kavandatud kasutus Mudelile EM408MP See tarvik on ette nähtud ainult heakskiidetud mootor- seadmegaühendatultmuru,põõsaste,umbrohujaalus- taimestiku lõikamiseks. Ärge kasutage tarvikut muudel eesmärkidel. Tarviku väärkasutamine võib tuua kaasa raske kehavigastuse. Mudelile EM409MP See tarvik on ette nähtud ainult heakskiidetud moo- torseadmegaühendatultmurujaõrnemaumbrohu trimmimiseks. Ärge kasutage tarvikut muudel eesmär- kidel. Tarviku väärkasutamine võib tuua kaasa raske kehavigastuse. HOIATUS: Enne seadme kasutamist lugege nii tarviku kasutusjuhendit kui ka seda kasutusju- hendit.Hoiatustejajuhisteeiraminevõibpõhjustada tõsise kehavigastuse. EÜ vastavusdeklaratsioon Ainult Euroopa riikide puhul Makita Europe N.V.,juriidiliseaadressigaJan-Baptist167 EESTI Vinkstraat 2 3070 Kortenberg BELGIA,kuitootjavoli- tab Kazuhisa Makinot koostama tehnilist toimikut ning deklareerib oma ainuvastutusel, et toode/tooted; Tähistus: murutrimmeri tarvik. Tüübi/tüüpide tähistus: EM408MP / EM409MP. vastab kõikidele direktiivi 2006/42/EÜasjakohastele sätetelejasamutijärgmisteEÜ/EL-idirektiividekõiki- deleasjakohastelesätetele:2000/14/EÜ ning on val- mistatudkooskõlasjärgmisteühtlustatudstandarditega: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022. Deklaratsioonikoostamisekohtjakuupäev: Kortenberg, Belgia. 1. 8. 2024 Vastutav isik: Kazuhisa Makino, direktor - Makita Europe N.V. OHUTUSHOIATUSED Murutrimmeri ohutushoiatused HOIATUS: Lugege läbi kõik masinaga kaa- sas olevad ohutusnõuded, juhised, illustratsioo- nid ja tehnilised andmed.Kõigistalljärgnevaltloet- letudjuhistestmittekinnipidaminevõibtuuakaasa süttimiseja/võiraskevigastuseseadmekasutajaleja/ võikõrvalseisjatele. Hoidke edaspidisteks viide- teks alles kõik hoiatused ja juhtnöörid. Hoiatustesjaettevaatusabinõudesnimetatudterminid „murutrimmer”ja„masin”tähistavadtarvikujamootor- seadme kombinatsiooni. Hoiatustesjaettevaatusabinõudesnimetatudter- min „mootor” tähistab mootorseadme mootorit või elektrimootorit. Üldine ohutus

1. Esimest korda seadet kasutav või väheste

kogemustega operaator peaks paluma edasi- müüjalt masina kõikide kasutusoperatsioonide alast koolitust. Ärge laske kunagi masinat kasutada lastel, vähenenud füüsiliste, sen- soorsete või vaimsete võimetega või puudulike kogemuste ja teadmistega isikutel ega neil, kes ei ole juhistega tutvunud.

2. Soovitatav on laenata masinat ainult inimes-

tele, kes on tõendanud vajalike kogemuste ole- masolu. Alati andke kaasa ka kasutusjuhend.

3. Püsige ergas, jälgige pidevalt, mida teete, ning

kasutage masinaga töötamisel tervet mõistust. Ärge kasutage masinat, kui olete väsinud, haige või narkootikumide, alkoholi või ravimite mõju all. Üks hetk tähelepanematust masinaga töötamiselvõibpõhjustadatõsiseidvigastusi.

4. Vältige masina kasutamist halbade ilmaolude

korral, eriti kui valitseb äikeseoht.

5. Järgige õues kasutatavate mootormasinate

kasutamist sätestavaid riiklike ja kohalikke eeskirju. Masina kasutusotstarve Masin on mõeldud ainult rohu, umbrohu, põõsaste ja alustaimestiku lõikamiseks. Ärge kasutage masinat muudel eesmärkidel, näiteks servade piiramiseks või heki kärpimiseks. Ettenähtud kasu- tusotstarbest erinevatel eesmärkidel kasutamine võib põhjustadaraskekehavigastuse. Isikukaitsevahendid

1. Kandke alati tugevaid pikki pükse, tugevaid

saapaid, kindaid ja pikkade käistega särki. Ärge kandke lahtisi riideid, ehteid, lühikesi pükse, sandaale ega olge paljajalu. Pange üle õlgade ulatuvad juuksed kinni.

2. Kohtades, kus eksisteerib langevate objektide

oht, kandke alati kaitsekiivrit.

3. Kandke seadme kasutamisel silmade kaits-

miseks alati kaitseprille. Kaitseprillid peavad vastama USA-s ANSI Z87.1, Euroopas EN 166 või Austraalias / Uus-Meremaal AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks nõutud seadusega ka näokaitsme kasutamine. Tööandja kohustus on nõuda, et tööriista ope- raatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

4. Kasutage kõrvakaitsmeid, näiteks kõrvak-

lappe.Kokkupuudemüragavõibkahjustada kuulmist.

5. Kandke alati tugevaid mittelibiseva tallaga

jalatseid.Seekaitsebjalguvigastusteeestja tagabkindlajalgealuse.

6. Vajaduse korral kandke tolmumaski.

7. Kasutage isikukaitsevahendeid. Kandke alati

silmakaitsmeid. Kaitsevahendid, näiteks olu- dessesobivtolmumask,libisemiskindladturvaja- latsid, kõva peakate või kõrvaklapid, vähendavad tervisekahjustusi. Ettevalmistused enne kasutamist

1. Enne kasutamist kontrollige alati, et masin

oleks töökorras. — Kontrollige kütuselekete puudumist. — Veenduge, et kõik kinnitusvahendid oleks oma kohtadel ja kinnitatud. — Asendage kahjustatud osad uutega. — Veenduge, et lõikeriistad oleks korralikult168 EESTI paigaldatud ja kindlalt kinnitatud. — Veenduge, et lõikeriist oleks kinnitatud korralikult juhendis kirjeldatud kohale. — Veenduge, et gaasitrikkel, lahtilukustuse hoob ja muud juhtlülitid töötaksid tõrge- teta ja korralikult. — Masina korralikuks kasutamiseks puhas- tage selle käepidemed. — Veenduge, et käepidemed oleks paigalda- tud juhendis kirjeldatud moel. Nendejuhisteeiraminevõibpõhjustadatõsise kehavigastuse.

2. Kasutage teravat lõiketera. Paindunud, kooldu-

nud, mõranenud, purunenud, täkkega või muul moel kahjustunud lõiketerad tuleb ära visata. Nüriterapuhulontagasilöögidjarebimised tõenäolisemad.

3. Kasutage lõiketera korralikult kinnitamiseks

alati kõiki vajalikke osi. Valed kinnitusosad võivadpõhjustadateradeeemalelendamisening põhjustadaoperaatorileja/võikõrvalseisjatele raskeid kehavigastusi. Elektriohutus ja aku ohutu talitlus

1. Masinat, akut ega laadijat ei tohi jätta vihma

kätte ega märga keskkonda. Seadme sisse sattunud vesi suurendab elektrilöögiohtu.

2. Ärge laadige akut vihma käes ega märjas

3. Ärge vahetage akut vihma käes.

eemale lahtistest leekidest ja sädemetest. Tankimise ajal on keelatud suitsetada. Muidu võibollatulemusekssüttimineja/võiplahvatus.

2. Tankige õues. Suletud ruumis tankimisel võivad

kütuseaurud plahvatada.

3. Vältige kütuse ja mootoriõliga kokkupuutu-

mist. Ärge hingake kütuseaure sisse. Kütuse või õli mahaminemisel pühkige masin ja/või maapind kohe puhtaks. Kütuse sattumisel riietele vahetage kohe riided, et vältida nende süttimist.

4. Pärast tankimist sulgege hoolikalt paagi kork

ja kontrollige kütuselekete puudumist. Enne mootori käivitamist liikuge tankimiskohast vähemalt 3 m (10 jalga) kaugusele.

5. Transportige ja hoidke kütust ainult selleks

heakskiidetud mahutites. Hoidke lapsed hoius- tatud kütusest eemal. Masina käivitamine

1. Hoidke lapsed, kõrvalseisjad ja koduloomad

masina käivitamisel või kasutamisel vähe- malt 15 m (50 jalga) eemal. Lisaks peavad kõrvalseisjad kandma silmakaitsmeid, kuna eemale paiskuvad objektid võivad põhjustada vigastusi.Muiduvõivadkõrvalseisjateootamatud liigutusedvõiteratagasilöökpõhjustadaoperaato- rileja/võikõrvalseisjateleraskeidkehavigastusi.

2. Käivitage ja kasutage masinat ainult õues hea

õhutusega piirkonnas. Suletud või halva ven- tilatsiooniga piirkonnas võib masina kasutamine põhjustadalämbumisevõisüsinikmonooksiidi mürgistuse tulemusel surma.

3. Enne käivitamist veenduge, et lõikeriist ei

puutuks vastu tugevast materjalist esemeid (näiteks oksad, kivid jne), sest lõikeriist hak- kab käivitamisel pöörlema.

4. Kui lõikeriist tühikäigul pöörleb, reguleerige

tühikäik selliseks, et lõikeriist ei pöörleks. Muiduvõibjuhuslikkokkupuudepöörlevalõikeriis- tagapõhjustadaraskevigastuse.

5. Probleemide täheldamisel seisake kohe

6. Veenduge, et tööriista kasutamisel ei oleks

läheduses elektrijuhtmeid, vee-, gaasitorusid jne, mis võivad kahjustamisel ohtu põhjustada. Transportimine

1. Seisake mootor transportimise ajaks. Muidu

võibootamatukäivituminepõhjustadavigastusi.

2. Masina transportimisel paigaldage alati lõi-

ketera kate.Kokkupuudepaljastatudteradega põhjustabvigastuse.

3. Kütuselekete vältimiseks tagage autos trans-

portimisel masina ohutu asend.

4. Masina kandmisel tõstke terve masin maapin-

nalt lahti.Masinalohistaminekahjustabkütuse- paakijapõhjustabkütuselekkeid,misvõibtuua kaasa süttimise. Kasutamine

1. Kasutage masinat ainult hea valguse ja nähta-

vuse korral. Pimedas või halva nähtavuse korral kasutaminevõibpõhjustadaootamatuõnnetuse.

2. Vältige masina kasutamist, kui tasakaalu hoid-

mine on keeruline, näiteks tuulise ilmaga järsul pinnal töötades.

3. Ärge kunagi seiske töö ajal ebastabiilsel või

libedal pinnal ega järsul nõlvakul. Talvisel ajal arvestage jää ja lumega ning veenduge alati, et jalgadel oleks kindel toetuspind.

4. Kui keegi teile läheneb, seisake mootor. Muidu

võibpöörlevlõikeriistminnavastukõrvalseisjatja põhjustadaraskevigastuse.

5. Puhastage tööpiirkond enne tööle asumist.

Eemaldage kivid, katkine klaas, naelad, traat jms, mis võivad eemale paiskuda või lõikeriista ümber kerida.Võõrkehadvõivadkahjustada lõikeriistajapõhjustadaohtlikketagasilööke.

6. Masina püsivaks juhtimiseks tehke kasutamise

ajal järgmist. — Hoidke masinat mõlema käega kindlalt oma paremal küljel. — Riputage masin kandevööga oma õlale/ õlgadele. — Tagage kindel asend. Ärge töötage redelil või puul. — Vältige küünitamist. — Hoidke tööriist vöökõrguselt madalamal. — Hoidke kõik oma kehaosad pöörlevast lõikeriistast ja kuumast pinnast eemal. Selline tegevus vähendab vigastuse ohtu.

7. Kui umbrohi või oksad jäävad lõikeriista ja

kaitsme vahele, seisake mootor enne, kui169 EESTI asute ummistust puhastama. Muidu võib teradeootamatupöörleminepõhjustadaraskeid vigastusi.

8. Ärge laske masinal maha kukkuda ega visake

masinat, välja arvatud hädaolukorras. Kui masin peaks kukkuma või millegi vastu lööma, kontrollige kohe võimalikke kütuselekkeid, ohutusseadmeid ja muid võimalikke kahjus- tusi. Mitte töökorras masina kasutamine võib põhjustadavigastuseja/võisüttimise.

9. Kontrollige lõikeriista sageli või kohe pärast

selle lööki vastu kivi või mõnda teist kõva eset. Kuilõikeriistkasutamiseajalpuruneb,võivad purunenudtükideemalepaiskudajapõhjustada vigastusi.

10. Lõikeriista kontrollimisel, puhastamisel ja

väljavahetamisel tuleb mootor seisata. Muidu võiblõikeriistootamatultpöörlemahakatajapõh- justadaraskevigastuse.

11. Mootori väljalülitamisel või gaasitrikli vabas-

tamisel tagage masina üle kontroll, kuni lõike- riist on täielikult seiskunud.Tühjaltpöörlevtera võibpõhjustadakehavigastuse.

12. Enne lõikama asumist oodake, kuni lõikeriist

on saavutanud lõikamise jaoks piisava kiiruse. Seevähendabtagasilöögijakasvudekinnijäämise ohtu.

13. Tehke väsimusest tingitud kontrollikaotuse

vältimiseks puhkepause. Soovitame puhata igas tunnis 10–20 minutit.

14. Puhkepausi ajal või masinast eemaldumisel

lülitage mootor välja ja asetage masin ohu- tusse kohta. See hoiab ära ootamatu õnnetuse.

15. Ärge puudutage mootorit ja selle summutit ega

asetage neid kergsüttivatele materjalidele, kui mootor veel töötab või vahetult pärast moo- tori seiskamist, kuna need on väga kuumad. Tulemuseksvõibollapõletusja/võisüttimine.

16. Vältige tööriista kasutamist halbade ilmaolude

korral või kui valitseb äikeseoht. Lõikeriistad

1. Kasutage oma töö jaoks sobivat lõikeriista.

— Nailonistlõikepead(jõhvigatrimmeripead) sobivad muru kärpimiseks. — Metallist lõiketerad sobivad umbrohu, kõrge rohu, põõsaste, puhmaste, alusmetsa, tih- nikujmslõikamiseks. Lõikeriista kaitsekate peab alati sobima kasu- tatava lõikeriistaga.

2. Nailonist lõikepea kasutamisel kasutage ainult

juhendis soovitatud painduvat, mittemetallist jõhvi. Mitte mingil juhul ärge kasutage traati ega trossi.Needvõivadlahtitullajaohtlikult eemale paiskuda.

3. Mitte mingil juhul ärge kasutage metallist

mitmeosalisi pöörlevaid kette ega vasarnuga- sid, mida ei ole juhendis soovitatud. Muidu võib tekkida tõsine vigastus.

4. Metallist lõiketera käsitsemisel kandke alati

kindaid ja pange terale kaitsekate. Tera võib kaitsmata kätesse sisse lõigata.

5. Metallist lõiketerade kasutamisel vältige

tagasilööki ning olge alati valmis ootamatuks tagasilöögiks. Vt alapunkti Tagasilöök. Tagasilöök (lõiketera vastusurve) Tagasilöök (lõiketera vastusurve) võib toimuda siis, kui pöörlev tera puutub vastu objekti, mida tera ei suuda kohe läbi lõigata. Tagasilöök võib olla piisavalt jõuline, et paisata seade ja/või operaa- tor ükskõik millises suunas, mis võib tuua kaasa kontrolli kaotamise seadme üle ja sellest tuleneva raske vigastuse. Tagasilöök võib tera kinni jäämi- sel toimuda ette hoiatamata ja selle tõenäosus on suurem piirkondades, kus lõigatavat materjali on raske näha. Tagasilöök esineb eelkõige siis, kui tera sektor, mis jääb kellaplaadil 12 ja 2 vahele, puutub vastu kõvasid esemeid, põõsaid ja puid, mille läbimõõt ületab 3 cm. ►Joon.1 Tagasilöögi vältimiseks:

1. alustage lõikamist sektoriga, mis jääb kella-

plaadil 8 ja 11 vahele;

2. liigutage seadet ühtlaselt poolkaares paremalt

vasakule, nagu vikatit kasutades. Selliselt saab lõigatavataimegakokkupuutudajustteraõige osa.

3. Ärge kunagi alustage lõikamist sektoriga, mis

jääb kellaplaadil 12 ja 2 vahele.

4. Ärge alustage lõikamist sektoritega, mis jää-

vad kellaplaadil 11 ja 12 ning 2 ja 5 vahele, välja arvatud juhul, kui operaator on saanud korraliku väljaõppe, tal on vastav kogemus ning ta teeb seda enda vastutusel. ►Joon.2

5. Ärge kasutage lõiketerasid kõvade esemete,

nagu tarade, seinte, puutüvede ja kivide läheduses.

6. Ärge kasutage lõiketerasid vertikaalsuunas

selliste tööde puhul, nagu servade piiramine ja heki kärpimine.

7. Vältige tööriista kasutamist piirkondades, kus

lõigatavat eset on raske näha. Vibratsioon Kokkupuude ülemäärase vibratsiooniga kahjustab operaatori veresooni või närvisüsteemi ja põhjustab sõrmedes, kätes või randmetes järgmisi sümpto- meid: ärasuremine (tuimus/tundetus), kihelemine, valu, torkava valu aisting, naha värvuse või naha muutused. Kui teil esineb mõni nimetatud sümpto- mitest, siis pöörduge arsti poole. Valge sõrme sündroomi ohu vähendamiseks hoidke käed töötamise ajal soojas ning hooldage korrali- kult masinat ja tarvikuid. Hooldus

1. Laske masinat hooldada volitatud hoolduskes-

kusel. Kasutage alati ainult identseid varuosi. Kasutage ainult MAKITA tarnitud ident- seid varuosi ja tarvikuid. Oskamatult tehtud remont või nõuetele mittevastav hooldus võivad masinakasutusigalühendadaningpõhjustada õnnetusjuhtumeid.

2. Ärge muutke ega eemaldage masina ühtegi170 EESTI

osa.Seevõibpõhjustadasüttimiseja/võiraske vigastuse.

3. Pärast kasutamist puhastage masin ja kont-

rollige, kas kõik kruvid ja mutrid on tugevalt kinni.

4. Kontrollige lõikeriista, lõikeriista kaitsme ja

kandevöö seisukorda. Lõiketera peab olema terav. Kahjustatud lõikeriistu ei tohi õgven- dada ega keevitada. Hoiundamine

1. Enne seadme hoiulepanekut tehke sellele

täielik puhastus ja hooldus. Eemaldage aku- kassett. Paigaldage lõiketera kate.

2. Hoidke seadet kuivas kohas, lastele kättesaa-

matult kõrgel riiulil või luku taga.

3. Ärge toetage seadet millegi, näiteks seina

vastu.Seadevõibootamatultümberkukkudaja vigastusipõhjustada. Muud juhised

1. Pöörake tähelepanu keskkonnale. Saastamise

ja müra vähendamiseks ärge kasutage gaasit- riklit, kui selleks puudub vajadus. Reguleerige karburaator õigesti.

2. Ärge kasutage mootorit, mille summuti ei ole

1. Õnnetuse korral veenduge, et esmaabikarp

oleks lõikamistööde ajal teie läheduses. Asendage kohe kõik vahendid, mille olete esmaabikarbist ära tarvitanud.

2. Kui kutsute abi, teatage järgmised andmed:

— õnnetuse toimumise koht; — õnnetuse kirjeldus; — vigastatud isikute arv; — vigastuste tüüp; — oma nimi. Lisaohutusnõuded

1. Õnnetuste vältimiseks jätke operaatorite

vahele vähemalt 15 m (50 jalad) vaba ruumi, kui samas piirkonnas töötavad korraga kaks või mitu operaatorit. Samuti pange keegi isik jälgima operaatorite vahelist vahemaad. Kui keegi siseneb tööpiirkonda, lõpetage kohe töötamine.

2. Kasutage ainult selliseid lõikeriistu, millele

märgitud kiirus on võrdne tööriistale märgitud kiirusega või sellest suurem.

3. Eemaldage lõiketeralt enne kasutamist kind-

lasti kate. OSADE KIRJELDUS EM408MP ►Joon.3: 1. Kate 2. Toru 3. Kaitse (universaalset tüüpi) 4. Kaitsme pikendus 5. Lõikur EM409MP ►Joon.4: 1. Kate 2. Toru 3. Kaitse (kitsast tüüpi)

KOKKUPANEK HOIATUS: Enne seadme kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage süüteküünla piip või akukassett. Muidu võib lõi- keriistvõiteisedosadootamatultliikumahakataja põhjustadaraskevigastuse. HOIATUS: Enne lõiketera käsitsemist pange kätte kaitsekindad. Kokkupanemise või reguleeri- miseajalvõivadteiesõrmedpuutudavastulõiketera japõhjustadasellegaraskevigastuse. HOIATUS: Seadet kokku pannes või regulee- rides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põh- justadaraskekehavigastuse. HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid. Lõikeriista ja kaitsme õige kombinatsioon ETTEVAATUST: Kasutage alati õiget lõikeriista ja kaitsme kombinatsiooni. Vale kaitse ei pruugi teidlendavaprahijakivideeestkaitsta.Samutivõibseemõjutadatööriistatasakaalujapõhjustadaraske kehavigastuse.171 EESTI Mudel Lõikeriist Kaitse EM408MP Metallist lõiketera (mutri,kattejaklamberseibiga) Kaitse (universaalset tüüpi) Nailonist lõikepea / plastist lõiketera Kaitse (universaalset tüüpi) koos kaitsme pikendusega EM409MP Nailonist lõikepea / plastist lõiketera Kaitse (kitsast tüüpi) Kaitse (lõikeriista kaitse) paigaldamine HOIATUS: Ärge kasutage lõikeriista, millel puudub sobiv kaitse. HOIATUS: Kasutage õiget lõikeriista ja kaitsme kombinatsiooni. Muidu võib kokkupuude pöörlevalõikeriistagapõhjustadaraskevigastuse. TÄHELEPANU: Pingutage regulaarselt kaitsme polte. Pingutage parem- ja vasakpoolset polti võrdselt, et vahe klambri ja kaitsme vahel oleks ühesugune. Kaitse (universaalset tüüpi) ETTEVAATUST: Suruge kaitsme pikendust kindlasti seni, kuni see on lõpuni sisestatud. Muiduvõibkaitsmepikenduskukkudajapõhjustada kehavigastusi. ETTEVAATUST: Olge tähelepanelik, et mitte end kaitsme pikendusele kinnitatud lõiku- riga vigastada. Kinnitage kaitse poltidega klambrile. ►Joon.5: 1. Klamber 2. Kaitse Kaitsme pikenduse paigaldamiseks sisestage kaitsme pikenduskaitsmessejalukustageseejärelklambrid. Veenduge, et kaitsme pikenduse sakid sobiksid kaitsme pesadesse. ►Joon.6: 1. Kaitse (universaalset tüüpi) 2. Klamber

3. Kaitsme pikendus 4. Lõikur (sees)

Kaitsme pikenduse kaitsmelt eemaldamiseks vabas- tageklambridjatõmmakekaitsmepikendusvälja. MÄRKUS: Kaitsme kinnitusel asuv lõikur hoiab nai- lonjõhvilõikamisejaoksparimalpikkusel. Kaitse (kitsast tüüpi) ETTEVAATUST: Olge tähelepanelik, et mitte end kaitsmele kinnitatud lõikuriga vigastada. Kinnitage kaitsekate poltide abil klambri külge. ►Joon.7: 1. Klamber 2. Kaitse 3. Lõikur MÄRKUS:Kaitsmelasuvlõikurhoiabnailonjõhvi lõikamisejaoksparimalpikkusel. Lõikeriista paigaldamine ETTEVAATUST: Kasutage kindlasti MAKITA originaallõikeriistu. ETTEVAATUST: Pärast paigaldamist eemaldage kindlasti kuuskantvõti. MÄRKUS: Toimingu hõlbustamiseks keerake tööriist lõikeriistapaigaldamiseajakstagurpidi.172 EESTI Metallist lõiketera paigaldamine Mudelile EM408MP ETTEVAATUST: Metallist lõiketera käsit- semisel kandke alati kindaid ja pange terale kaitsekate. ETTEVAATUST: Metallist lõiketera välislä- bimõõt peab olema 230 mm (9″). Ärge kasutage terasid, mille välisläbimõõt on suurem kui 230 mm (9″). ETTEVAATUST: Metallist lõiketera peab olema hästi lihvitud, sellel ei tohi olla pragusid ega murdumiskohti. Kui metallist lõiketera põrkub töötamise ajal vastu kivi, seisake kohe mootor ja kontrollige tera. ETTEVAATUST: Lihvige või vahetage metallist lõiketera iga kolme töötunni järel. ETTEVAATUST: Kasutage tera eemaldami- seks või paigaldamiseks alati komplekti kuuluvaid mutrivõtmeid. Sobiv tera Metallist lõiketera (2-hambaline) Metallist lõiketera (3-hambaline) Metallist lõiketera (4-hambaline) Metallist lõiketera (8-hambaline)

1. Veenduge, et vaheseib oleks korralikult võlli külge

2. Sisestage kuuskantvõti võlli lukustamiseks läbi

reduktoris asuva ava. Pöörake võlli, kuni kuuskantvõti on lõpuni sisestatud.

3. Paigaldage metallist lõiketera vaheseibile.

5. Eemaldage kuuskantvõti.

►Joon.8: 1. Mutter 2. Kate 3. Klamberseib

4. Metallist lõiketera 5. Vaheseib 6. Võll

►Joon.9: 1. Padrunvõti 2. Kuuskantvõti

Veenduge,etteraljakaitsmelasuvadnooledoleks samas suunas. ►Joon.10: 1. Nool Metallistlõiketeraeemaldamiseksjärgigepaigaldamise protseduurivastupidisesjärjekorras. MÄRKUS:Terakinnitusmutrivaigustosakulubaja jooksul.Asendagemutter,kuiseeondeformeerunud või kulunud. Nailonist lõikepea paigaldamine ETTEVAATUST: Kui nailonist lõikepea põrkub töötamise ajal vastu kivi, seisake kohe mootor ja kontrollige nailonist lõikepead. ►Joon.11: 1. Nailonist lõikepea 2. Vaheseib 3. Võll

4. Kuuskantvõti 5. Pingutamine

1. Veenduge, et vaheseib oleks korralikult võlli külge

2. Sisestage kuuskantmutrivõti läbi reduktoris oleva

3. Kruvige nailonist lõikepea võllile.

4. Pärast nailonist lõikepea paigaldamist eemaldage

kuuskantvõti. Nailonist lõikepea eemaldamiseks keerake seda päri- päeva,hoidesvaheseibisamalajalkuuskantvõtmega kinni. Plastist lõiketera paigaldamine Valikuline tarvik ETTEVAATUST: Kui plastist lõiketera põrkab töötamise ajal vastu kivi või muud kõva eset, siis seisake tööriist ja kontrollige seda või- malike vigastuste suhtes. Kui plastist lõiketera on kahjustunud, tuleb see kohe välja vahetada. Kahjustunudlõikeriistakasutaminevõibpõhjustada raskeid kehavigastusi. ETTEVAATUST: Pärast paigaldamist eemaldage kindlasti kuuskantvõti. TÄHELEPANU: Kasutage kindlasti originaal- set Makita plastist lõiketera. ►Joon.12: 1. Plastist lõiketera 2. Vaheseib 3. Võll

4. Kuuskantvõti 5. Pingutamine

1. Veenduge, et vaheseib oleks korralikult võlli külge

2. Sisestage kuuskantvõti läbi reduktoris asuva ava

japöörakevõlli,kunivõllonlukustunud.

3. Paigaldage plastist lõiketera otse keermestatud

4. Eemaldage kuuskantvõti.

Plastist lõiketera eemaldamiseks keerake seda päri- päeva,hoidesvaheseibisamalajalkuuskantvõtmega kinni.173 EESTI Liitetoru monteerimine ETTEVAATUST: Kontrollige alati, kas pai- galdusvarras on korralikult paigaldatud. Ebaõige paigaldaminevõibpõhjustadatarvikumootorseadme küljestärakukkumistjapõhjustadakehavigastusi. Kinnitage liitetoru mootorseadmele.

1. Pöörake mootorseadme hooba tarviku suunas.

gigajasisestagetarvikutoru,kunivabastusnuppvälja tuleb. ►Joon.14: 1. Vabastusnupp 2. Noolemärk 3. Tihvt

3. Pöörake hooba mootorseadme suunas.

►Joon.15: 1. Hoob Veenduge, et hoova pind oleks toruga paralleelne. Torueemaldamisekspöörakehoobatarvikusuunasja tõmmaketoruvälja,vajutadesvabastusnuppusamal ajalalla. ►Joon.16: 1. Vabastusnupp 2. Hoob 3. Toru

TÖÖRIISTA KASUTAMINE

HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid. HOIATUS: Kui lõikeriist tühikäigul liigub, reguleerige mootori tühikäik madalamaks. Muidu eioleteilvõimaliklõikeriistagaasitrikliabilseisataja seevõibpõhjustadaraskevigastuse. Riputi asendi ja kandevöö reguleerimine Juhtmeta universaalsele mootorajamile DUX60, universaalsele mootorajamile EX2650LH HOIATUS: Ärge kasutage tööriista, kui te ei saa joonisel näidatud viisil reguleerida ettenähtud vahemikus riputi asendit ja kandevöö pikkust. Valesti tasakaalustatud tööriista kasutamisel võib lõiketeraülespooleliikudajapõhjustadavigastusi. Tarviku asendamisel teisega võib tööriista raskuskese muutuda.Selliseljuhulreguleerigeriputiasukohtaja kandevööpikkustalljärgnevalt. ►Joon.17: 1. Riputi Riputi asukoha muutmiseks lõdvendage riputil olevat kinnituskruvijanihutageseejärelriputit. Reguleerigeriputiasenditjakandevööpikkust järgmiselt:

• riputi asub maapinnast vähemalt 750 mm kõrgusel,

• lõikeriist asub maapinnast 100–300 mm kõrgu- selja

• lõikeriista kaitsmata osa on horisontaalsuunas riputist vähemalt 750 mm kaugusel. Pärast riputi asendi reguleerimist keerake kruvi mut- rivõtmevõikruvikeerajaga(olenebmootorseadmest) kindlalt kinni. Õlarakmete reguleerimine Juhtmeta universaalsele mootorajamile DUX18/ UX01G HOIATUS: Ärge kasutage tööriista, kui te ei saa kandevöö pikkust joonisel näidatud viisil ette- nähtud vahemikus reguleerida. Valesti tasakaalus- tatud tööriista kasutamisel võib lõiketera ülespoole liikudajapõhjustadavigastusi. Tarviku asendamisel teisega võib tööriista raskuskese muutuda.Selliseljuhulreguleerigekandevööpikkust alljärgnevalt. ►Joon.18: 1. Riputi Reguleerigekandevööpikkustjärgmiselt:

• riputi asub maapinnast vähemalt 750 mm kõrgusel,

• lõikeriist asub maapinnast 100–300 mm kõrgu- selja

• lõikeriista kaitsmata osa on horisontaalsuunas riputist vähemalt 750 mm kaugusel. Nailonist lõikepea kasutamine Kasutagetöötamiseajallõikamiseksnailonjõhviotsa. Kasutamisetulemuselnailonjõhvikulumiseljalühe- nemiselpeaboperaatorsedakäsitsijuurdeandma. Nailonjõhvietteandmisekskoputagenailonistlõikepead vastumaad,lastessellelsamalajalpöörelda. MÄRKUS:Kuinailonistlõikejõhvieivälju,kerigejõhv uuesti peale. Vaadake peatükki HOOLDUS. HOOLDUS HOIATUS: Enne seadme kontrollimist või hooldamist lülitage mootor välja ja eemaldage süüteküünla piip või akukassett. Muidu võib lõi- keriistvõiteisedosadootamatultliikumahakataja põhjustadaraskevigastuse. HOIATUS: Seadet kontrollides või hoolda- des asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põh- justadaraskekehavigastuse. HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid. TÄHELEPANU: Ärge kunagi kasutage ben- siini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformat- sioon või pragunemine. TooteOHUTUSEjaTÖÖKINDLUSEtagamisekstuleb vajalikudremonttöödningmuudhooldus-jareguleeri- mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.174 EESTI Üldine kontrollimine

• Pingutagelahtisedpoldid,mutridjakruvid.

• Kontrollige,kasonkahjustunudosivõiterasid. Palugevolitatudhoolduskeskuselneedvajaduse korralväljavahetada. Lõikeriista teritamine HOIATUS: Ärge teritage lõiketerasid ise- seisvalt. Käsitsi teritamine viib lõiketera tasakaalust välja,misvõibpõhjustadavibratsioonijakahjustada seadet. Paluge Makita ametlikul teeninduskeskusel nürid lõike- teraduuestiteritadajatasakaalustada. Liikuvate osade määrimine TÄHELEPANU: Järgige määrde koguse ja määrimissageduse juhiseid. Selle eiramisel võib ebapiisavmäärimineliikuvaidosikahjustada. Ülekande korpus: ETTEVAATUST: Ärge kandke määret peale, kui reduktor on kuum.Kuumreduktorvõibpõhjus- tadapõletuskahjustuse. Lisageumbesiga30töötunnijärelreduktorimäär- deavasse määret (Shell Alvania 1 või 2 või sellega võrdväärne). ►Joon.19: 1. Määrdeava Veovõll: Lisageumbesiga30töötunnijärelveovõllilemääret (Shell Alvania 1 või 2 või sellega võrdväärne). ►Joon.20 MÄRKUS: Makita originaalmääret saate osta koha- likuMakitamüügiesindajakäest. Nailonjõhvi asendamine HOIATUS: Kasutage ainult kasutusjuhendis kirjeldatud läbimõõduga nailonjõhvi. Ärge kunagi kasutage metallist traati, trossi ega midagi muud sarnast.Sellenõudeeiramisetagajärgvõibolla seadmekahjustamine,misvõibpõhjustadatõsiseid kehavigastusi. HOIATUS: Nailonjõhvi asendamisel eemal- dage alati nailonist lõikepea tööriista küljest. HOIATUS: Veenduge, et nailonist lõikepea kate oleks kere külge õigesti kinnitatud, nagu on kasutusjuhendis kirjeldatud. Nõuetekohaselt kinnitamatakatevõibpõhjustadanailonistlõikepea vallandumiseseadmeküljestjaeemalepaiskumise, milletagajärjeksvõibollatõsinekehavigastus. Kuijõhvienametteeianta,pangeseadmesseuus nailonjõhv.Nailonjõhviasendamisemeetodoleneb nailonist lõikepea tüübist. Pärastnailonjõhvivahetamisteemaldagelõtkud,tõm- matesmõlematotsakäega,jareguleerigejõhvettenäh- tud pikkusesse. 96-M10L ►Joon.21 98-M10L ►Joon.22 Plastist lõiketera vahetamine Vahetage lõiketera, kui see on kulunud või purunenud. ►Joon.23 Plastistlõiketerapaigaldamiseljoondagenoolesuund lõiketeral kaitsega. Hoiustamine HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid. Mootorseadmelt eraldatud tarviku hoiundamisel ase- tage võlli otsale kork. ►Joon.24 Kontrollimis- ja hooldusvälbad Töötund Enne kasutamist Iga päev (10 h) 30 h Kogu seade Kontrollige visuaalselt kahjustatudosade olemasolu

Kõikkinnituskruvidja -mutrid Pingutamine

Reduktor Lisage määret - - Veovõll Lisage määret - - Lõiketera Kontrollige visuaalselt kahjustusteolemasolu

Mootorseade Vtmootorseadmekasutusjuhendit175 EESTI VEAOTSING Ennekuipalutemasinatremontida,vaadakemasinesmaltiseüle.Kuisatutevastamisiprobleemiga,midajuhendis ei ole selgitatud, ärge üritage masinat osadeks võtta. Pöörduge selle asemel Makita ametliku teeninduskeskuse poolejakasutageremontimiseksalatiMakitavaruosi. Tõrge Võimalik põhjus (rike) Lahendus Mootor ei käivitu. - Vtmootorseadmekasutusjuhendit. Mootor seiskub peatselt. - Vtmootorseadmekasutusjuhendit. Mootori pöörded ei kasva. - Vtmootorseadmekasutusjuhendit. Lõikeseade ei pöörle. Seisake masin viivitamatult. Lõdvendage lõikeriista kinnitust. Pingutage kindlalt. Oksonlõikeriistakinnijäänud. Eemaldagekõrvalineobjekt. Veosüsteemis on kõrvalekalded. Võtke remontimiseks ühendust volitatud teeninduskeskusega. Põhiseade vibreerib ebanormaalselt. Seisake masin viivitamatult. Lõikeriist on purunenud, paindunud või kulunud. Vahetage lõikeriist. Lõdvendage lõikeriista kinnitust. Pingutage kindlalt. Nailonjõhviüksotsonpurunenudja nailonistlõikepeaontasakaalustväljas. Andkenailonistlõikejõhviette,koputadesselleks nailonist lõikepead vastu maapinda. Lõikeriist on tavatult kinnitatud. Kinnitage korralikult. Veosüsteemis on kõrvalekalded. Võtke remontimiseks ühendust volitatud teeninduskeskusega. Lõiketera ei seisku viivitamatult. Seisake masin viivitamatult. Mootorseade ei tööta korralikult. Vtmootorseadmekasutusjuhendit. Nailonistlõikejõhvieivälju. Jõhv on otsas või pooli peal puntras. Kerigejõhvuuestipoolile. Nailonistlõikejõhveioleõigespikku- ses ära lõigatud. Kaitsmelasuvjõhvilõikuronkahjusta- tud või kadunud. Võtke remontimiseks ühendust volitatud teeninduskeskusega. Jõhv ulatub kaitsmest üle. Kerigejõhvuuestipoolile.176 POLSKI POLSKI (Instrukcja oryginalna) DANE TECHNICZNE Model: EM408MP EM409MP Wymiary:długośćxszerokośćxwysokość(beznarzędzia tnącego) 880 mm × 320 mm × 196 mm 880 mm × 185 mm × 203 mm Średnicażyłkinylonowej 2,0 mm Możliwedozastosowania narzędzietnąceiśrednica cięcia Nóż2-zębowy 230 mm - Nóż3-zębowy 230 mm - Nóż4-zębowy 230 mm - Nóż8-zębowy 230 mm - Żyłkowagłowicatnąca 300 mm 330 mm Nóżztworzywasztucznego 255 mm Przełożenie 14:19 Masa netto 1,4 kg 1,2 kg
