EM409MP - Accessorio per attrezzi da giardino MAKITA - Manuale utente e istruzioni gratuiti

Marca	Makita
Modello	EM409MP
Categoria	Accessorio per utensile da giardinaggio
Dimensioni (L x l x H)	880 mm x 185 mm x 203 mm
Peso netto	1,2 kg
Diametro del filo in nylon	2,0 mm
Diametro di taglio (testina a filo in nylon)	300 mm
Diametro di taglio (lama in plastica)	255 mm
Utensili di taglio compatibili	Testina a filo in nylon, lama in plastica (opzionale)
Unità motrici approvate	DUX60, DUX18, UX01G, EX2650LH
Rapporto di ingranaggio	14:19
Tipo di protezione	Protezione (tipo stretto) con tagliafilo
Uso previsto	Taglio di erba e erbacce con radici sottili
Frequenza di lubrificazione del carter ingranaggi	Ogni 30 ore di funzionamento
Grasso consigliato	Shell Alvania 1 o 2 (o equivalente)
Distanza di sicurezza minima	15 m dagli astanti
Dispositivi di protezione individuale (DPI) richiesti	Casco, occhiali, protezione uditiva, guanti, scarpe robuste
Contenuto della confezione	Accessorio EM409MP, protezione, tagliafilo, manuale di istruzioni

Domande frequenti - EM409MP MAKITA

Quali unità motrici sono compatibili con l'accessorio EM409MP?

L'accessorio EM409MP è approvato per l'uso con le seguenti unità motorizzate: DUX60, DUX18, UX01G (motori multifunzione senza fili) e EX2650LH (motore multifunzione). Non utilizzare mai l'accessorio con un'unità non approvata.

Quali tipi di utensili da taglio posso utilizzare sull'EM409MP?

Per l'EM409MP, puoi utilizzare una testina di taglio a filo in nylon (diametro di taglio 300 mm) e una lama in plastica opzionale (diametro di taglio 255 mm). Non utilizzare mai lame metalliche, poiché l'accessorio non è progettato per questo.

Come installare la protezione sull'EM409MP?

Fissare la protezione (tipo stretto) al dispositivo di serraggio utilizzando i bulloni forniti. Stringere periodicamente i bulloni per mantenere un gioco costante. Fare attenzione a non ferirsi con il tagliafilo montato sulla protezione.

Come sostituire il filo in nylon della testina di taglio?

Rimuovere la testina di taglio a filo nylon dall'utensile. Utilizzare solo un filo in nylon di 2,0 mm di diametro. Seguire il metodo di riavvolgimento specifico per il modello di testina (96-M10L o 98-M10L). Dopo la sostituzione, tirare le estremità per tendere il filo alla lunghezza corretta.

Come lubrificare il carter ingranaggi?

Applicare il grasso (Shell Alvania 1 o 2, o equivalente) attraverso l'orifizio di ingrassaggio del carter ingranaggi ogni 30 ore di funzionamento. Non lubrificare quando il carter è caldo.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre un casco, occhiali di protezione, una protezione uditiva, guanti e scarpe robuste. Tenere gli astanti ad almeno 15 metri. Leggere il manuale di istruzioni completo prima dell'uso.

Cosa fare se l'utensile da taglio non gira?

Arrestare immediatamente il motore. Verificare che l'utensile da taglio sia serrato correttamente. Rimuovere eventuali corpi estranei incastrati. Se il problema persiste, contattare un centro di assistenza Makita autorizzato.

Come regolare la tracolla per un buon equilibrio?

Regolare la lunghezza della tracolla in modo che il dispositivo di sospensione sia ad almeno 750 mm da terra, l'utensile da taglio tra 100 mm e 300 mm da terra, e la parte non protetta dell'utensile da taglio ad almeno 750 mm dal dispositivo di sospensione.

Qual è la differenza tra i modelli EM408MP ed EM409MP?

L'EM408MP accetta lame metalliche (fino a 230 mm) ed è dotato di una protezione universale con estensione, mentre l'EM409MP è progettato solo per testina a filo nylon e lama in plastica, con una protezione di tipo stretto. L'EM409MP è più leggero (1,2 kg contro 1,4 kg) e destinato al taglio di erba sottile.

Dove posso trovare ricambi per l'EM409MP?

Utilizzare solo ricambi originali Makita. Contattare un centro di assistenza Makita autorizzato o il rivenditore locale. È possibile consultare anche il sito web di Makita per i ricambi.

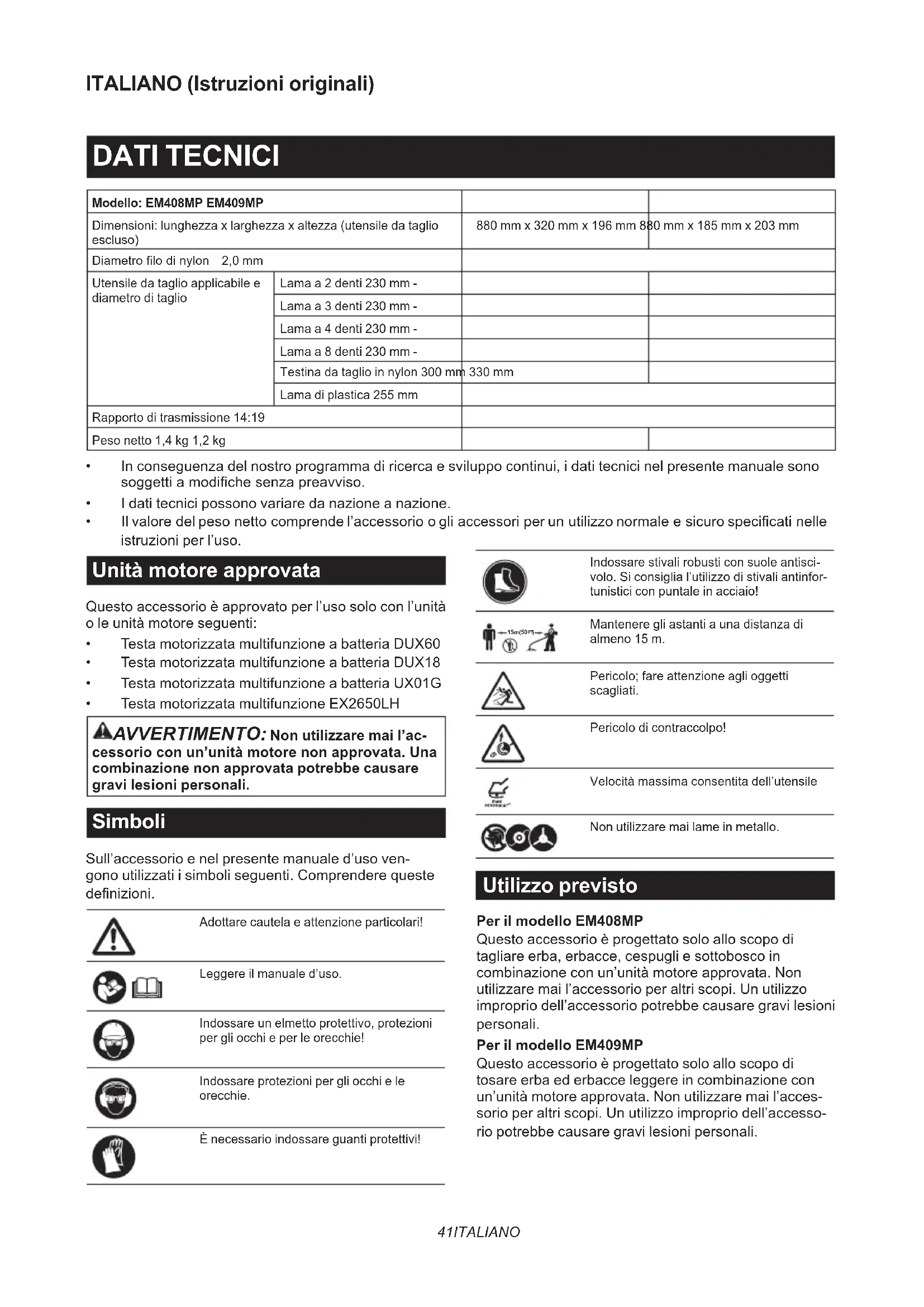

MANUALE UTENTE EM409MP MAKITA

Modello: EM408MP EM409MP
Dimensioni: lunghezza x larghezza x altezza (utensile da taglio escluso)		880 mm x 320 mm x 196 mm	880 mm x 185 mm x 203 mm
Diametro filo di nylon 2,0 mm
Utensile da taglio applicabile e diametro di taglio	Lama a 2 denti 230 mm -
	Lama a 3 denti 230 mm -
	Lama a 4 denti 230 mm -
	Lama a 8 denti 230 mm -
	Testina da taglio in nylon 300 mm	330 mm
	Lama di plastica 255 mm
Rapporto di trasmissione 14:19
Peso netto 1,4 kg 1,2 kg

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche senza preavviso.
  • I dati tecnici possono variare da nazione a nazione.
• Il valore del peso netto comprende l'accessorio o gli accessori per un utilizzo normale e sicuro specificati nelle istruzioni per l'uso.

Unità motore approvata

Questo accessorio è approvato per l'uso solo con l'unità o le unità motore seguenti:

• Testa motorizzata multifunzione a batteria DUX60
• Testa motorizzata multifunzione a batteria DUX18
• Testa motorizzata multifunzione a batteria UX01G
• Testa motorizzata multifunzione EX2650LH

⚠AVVERTIMENTO: Non utilizzare mai l'accessorio con un'unità motore non approvata. Una combinazione non approvata potrebbe causare gravi lesioni personali.

Simboli

Sull'accessorio e nel presente manuale d'uso vengono utilizzati i simboli seguenti. Comprendere queste definizioni.

Adottare cautela e attenzione particolari!

Leggere il manuale d'uso.

Indossare un elmetto protettivo, protezioni per gli occhi e per le orecchie!

Indossare protezioni per gli occhi e le orecchie.

È necessario indossare guanti protettivi!

Indossare stivali robusti con suole antiscivolo. Si consiglia l'utilizzo di stivali antinfortunistici con puntale in acciaio!

Mantenere gli astanti a una distanza di almeno 15 m.

Pericolo; fare attenzione agli oggetti scagliati.

Pericolo di contraccolpo!

Velocità massima consentita dell'utensile

Non utilizzare mai lame in metallo.

Utilizzo previsto

Per il modello EM408MP

Questo accessorio è progettato solo allo scopo di tagliare erba, erbacce, cespugli e sottobosco in combinazione con un'unità motore approvata. Non utilizzare mai l'accessorio per altri scopi. Un utilizzo improprio dell'accessorio potrebbe causare gravi lesioni personali.

Per il modello EM409MP

Questo accessorio è progettato solo allo scopo di tosare erba ed erbacce leggere in combinazione con un'unità motore approvata. Non utilizzare mai l'accessorio per altri scopi. Un utilizzo improprio dell'accessorio potrebbe causare gravi lesioni personali.

⚠AVVERTIMENTO: Prima dell'uso, leggere il manuale d'uso dell'accessorio, nonché il presente manuale d'uso. La mancata osservanza delle avvertenze e delle istruzioni potrebbe causare gravi lesioni personali.

Dichiarazione di conformità UE

Solo per i paesi europei

In qualità di produttore, Makita Europe N.V., con indirizzo aziendale Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIO, autorizza Kazuhisa Makino alla compilazione della documentazione tecnica e dichiara, sotto la propria ed esclusiva responsabilità, che il prodotto o i prodotti con designazione: Accessorio tagliabordi, con designazione del tipo o dei tipi: EM408MP/EM409MP, sono conformi a tutte le disposizioni rilevanti della normativa 2006/42/CE e che sono, inoltre, conformi a tutte le disposizioni rilevanti delle Direttive CE/UE seguenti: 2000/14/CE, e che sono fabbricati in conformità agli Standard Armonizzati seguenti: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022. Luogo e data della dichiarazione: Kortenberg, Belgio. 1. 8. 2024 Persona responsabile: Kazuhisa Makino, Direttore - Makita Europe N.V.

AVVERTENZE DI SICUREZZA

Avvertenze di sicurezza relative al tagliabordi

⚠AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le figure e i dati tecnici forniti con questa macchina. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in un incendio e/o in gravi lesioni personali all'operatore e/o agli astanti.

Conservare tutte le avvertenze e le istruzioni per consultazioni future.

I termini “tagliabordi” e “macchina” nelle avvertenze e nelle precauzioni si riferiscono alla combinazione dell'accessorio con l'unità motore.

Il termine “motore” nelle avvertenze e nelle precauzioni si riferisce al motore o al motore elettrico dell’unità motore.

Sicurezza generale

1. Gli operatori che utilizzano la macchina per la prima volta o quelli inesperti dovrebbero richiedere al rivenditore l'addestramento a tutti gli utilizzi della macchina. Non consentire

l'utilizzo della macchina a bambini, persone dalle capacità fisiche, sensoriali o mentali ridotte o con carenza di esperienza e preparazione, o persone che non abbiano familiarità con le istruzioni.

1. Si consiglia di prestare la macchina esclusivamente a persone di collaudata esperienza. Consegnare sempre le istruzioni per l'uso.
2. Durante l'uso della macchina restare vigili, fare attenzione a quello che si sta facendo e adottare il buon senso. Non utilizzare la macchina quando si è stanchi, ammalati o sotto l'effetto di droghe, alcool o farmaci. Un attimo di disattenzione durante l'uso della macchina potrebbe risultare in gravi lesioni personali.
3. Evitare di utilizzare la macchina in condizioni meteorologiche avverse, specialmente quando sussiste il rischio di fulmini.
4. Attenersi alle normative nazionali e locali relative all'utilizzo di apparecchi motorizzati all'aperto.

Uso previsto della macchina

Questa macchina è destinata esclusivamente al taglio di erba, erbacce, cespugli e sottobosco. Non utilizzare mai la macchina per altri scopi, quali la bordatura o il taglio di siepi. L'utilizzo a scopi diversi da quelli previsti potrebbe risultare in gravi lesioni personali.

Attrezzatura di protezione personale

1. Indossare sempre pantaloni lunghi e pesanti, stivali robusti, guanti e una camicia a maniche lunghe. Non indossare indumenti abbondanti, gioielli, pantaloni corti, sandali, né camminare a piedi scalzi. Fissare i capelli in modo che si trovino al di sopra del livello delle spalle.
2. Indossare sempre un elmetto laddove sussista il rischio di caduta di oggetti.
3. Indossare sempre occhialoni protettivi per proteggere gli occhi da lesioni personali durante l'utilizzo della macchina. Gli occhia-loni devono essere conformi allo standard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obbligatorio per legge di indossare anche una visiera per proteggere il viso.

È responsabilità del datore di lavoro far rispettare l'utilizzo delle attrezzature protettive di

sicurezza appropriate da parte degli operatori degli utensili e di altre persone nelle immediate vicinanze dell'area di lavoro.

1. Indossare protezioni per l'udito, ad esempio cuffie antirumore. L'esposizione al rumore può causare la perdita dell'udito.
2. Indossare sempre scarpe robuste dotate di suole antiscivolo. Questa misura protegge i piedi dalle lesioni personali e assicura un buon appoggio con i piedi.
3. Se necessario, indossare una maschera antipolvere.
4. Utilizzare attrezzature di protezione personale. Indossare sempre occhiali di protezione. Attrezzature di protezione quali maschere antipolvere, scarpe di sicurezza antiscivolo,elmetti o protezioni per le orecchie utilizzati per le condizioni appropriate riducono le lesioni personali.

Preparazione prima dell'uso

1. Prima dell'uso, controllare sempre che la macchina possa essere utilizzata in sicurezza:

— Verificare che non vi siano perdite di carburante.
— Accertarsi che tutti gli elementi di fissaggio siano in sede e fissati.
— Sostituire i componenti danneggiati.
— Accertarsi che l'utensile da taglio sia installato correttamente e sia fissato saldamente.
— Accertarsi che la protezione dell'uten- sile da taglio sia montata correttamente in sede, come descritto nel presente manuale.
— Verificare che il grilletto dell'acceleratore, la leva di sblocco e l'altro interruttore di controllo operino senza intoppi e funzionino correttamente.
— Pulire le maniglie per garantire un controllo corretto della macchina.
— Accertarsi che le maniglie siano installate come descritto nel presente manuale.

La mancata osservanza di tali istruzioni potrebbe causare gravi lesioni personali.

1. Utilizzare una lama affilata. Smaltire lame piegate, deformate, spaccate, rotte, scheggiate o danneggiate in qualsiasi modo. Una lama smussata comporta una maggiore probabilità di incepparsi e subire un contraccolpo.
2. Utilizzare sempre tutti i componenti richiesti per fissare la lama correttamente. Il montaggio errato dei componenti può far volare via la lama e causare gravi lesioni personali all'operatore e/o agli astanti.

Sicurezza elettrica e della batteria

1. Non esporre la macchina, la batteria o il caricabatterie alla pioggia o a condizioni di bagnato. La penetrazione di acqua nell'utensile incrementa il rischio di scosse elettriche.
2. Non caricare la batteria sotto la pioggia o in condizioni di bagnato.
3. Non sostituire la batteria sotto la pioggia.

Rifornimento del carburante

1. Arrestare il motore, prima di effettuare il rifornimento del carburante. Tenersi a distanza da fiamme esposte e scintille. Non fumare mai durante il rifornimento di carburante. In caso contrario, si potrebbero causare incendi e/o esplosioni.
2. Effettuare il rifornimento di carburante all'a-perto. Il rifornimento di carburante in una stanza chiusa può causare l'esplosione dei vapori di carburante.
3. Evitare il contatto con il carburante o con l'olio motore. Non inalare i vapori del carburante. Qualora si verifichino fuoriuscite di carburante o di olio, pulirli immediatamente dalla macchina e/o dal terreno. Qualora del carburante si rovesci sui propri indumenti, cambiarli immediatamente per evitare che prendano fuoco.
4. Dopo il rifornimento di carburante, serrare saldamente il tappo del serbatoio del carburante e controllare eventuali perdite di carburante. Allontanarsi di almeno 3 m dalla sorgente e dalla sede del rifornimento prima di avviare il motore.
5. Trasportare e conservare il carburante esclusivamente in contenitori approvati. Tenere i bambini lontani dal carburante conservato.

Avvio della macchina

1. Tenere bambini, astanti e animali domestici a una distanza di almeno 15 m, quando si intende avviare o utilizzare la macchina. Inoltre, gli astanti dovrebbero indossare protezioni per gli occhi, in quanto sussiste il rischio di lesioni personali dovute a oggetti scagliati. In caso contrario, un'azione imprevista degli astanti o un contraccolpo della lama potrebbero causare gravi lesioni personali all'operatore e/o agli astanti.
2. Avviare e far funzionare la macchina solo all'aperto, in un'area ben ventilata. Il funzionamento in un'area confinata o scarsamente ventilata potrebbe risultare nella morte dovuta a soffocamento o ad avvelenamento da monossido di carbonio.
3. Prima di iniziare, accertarsi che l'utensile da taglio non sia in contatto con oggetti duri quali rami, pietre, e così via, in quanto l'utensile da taglio entra in rotazione all'avvio.
4. Qualora l'utensile da taglio giri al minimo, regolare il regime di minimo in modo che l'utensile da taglio si arresti al minimo. In caso contrario, il contatto accidentale con l'utensile da taglio in movimento potrebbe risultare in gravi lesioni personali.
5. Qualora si noti qualsiasi problema, arrestare il motore immediatamente.
6. Accertarsi che non siano presenti cavi elettrici, tubi dell'acqua, tubi del gas, e così via, che potrebbero costituire un pericolo qualora venissero danneggiati dall'utilizzo della macchina.

Trasporto

1. Arrestare il motore durante il trasporto. In caso contrario, l'avvio accidentale potrebbe causare lesioni personali.
2. Quando si intende trasportare la macchina, applicare sempre il coprilama sulla lama da taglio. Il contatto con lame scoperte causa lesioni personali.
3. Per evitare perdite di carburante, accertarsi di sistemare in sicurezza la macchina durante il trasporto in auto.
4. Quando si intende trasportare la macchina, sollevare l'intera macchina dal suolo. Il trasci-namento della macchina causa danni al serbatoio di carburante e perdite di carburante, causando un incendio.

Funzionamento

1. Utilizzare la macchina solo in buone condizioni di illuminazione e visibilità. L'utilizzo in aree buie o con scarsa visibilità potrebbe causare incidenti imprevisti.
2. Evitare di utilizzare la macchina quando è difficile mantenere l'equilibrio, ad esempio quando si intende lavorare su una superficie ripida o in una giornata ventosa.
3. Durante l'uso, non stare mai in piedi su superfici instabili o scivolose o su pendii ripidi. Durante la stagione fredda, fare attenzione al ghiaccio e alla neve e assicurare sempre un saldo equilibrio sui piedi.
4. Qualora qualcuno si avvicini, arrestare il motore. In caso contrario, l'utensile da taglio in rotazione potrebbe colpire l'astante e risultare in gravi lesioni personali.

5. Pulire l'area di lavoro prima dell'uso. Rimuovere tutti gli oggetti, quali pietre, vetri rotti, chiodi, fili metallici o nastri, che potrebbero venire scagliati o restare inceppati nell'accessorio da taglio. I corpi estranei potrebbero danneggiare l'utensile da taglio e causare un pericoloso contraccolpo.

6. Per controllare in modo stabile la macchina, effettuare quanto segue durante l'uso:

— Mantenere la macchina saldamente con entrambe le mani sul proprio fianco destro.
— Appendere la macchina sulla spalla o sulle spalle con la tracolla.
— Assicurare un saldo appoggio sui piedi. Non lavorare mai su una scala a pioli o su un albero.
— Evitare di sporgersi.
— Tenere l'utensile da taglio al di sotto del livello della vita.
— Mantenere tutte le parti del proprio corpo lontane dall'utensile da taglio in rotazione e dalla superficie molto calda.

Queste operazioni riducono il rischio di lesioni personali.

1. Qualora erbacce o rami restino impigliati tra l'utensile da taglio e la protezione, arrestare sempre il motore prima di rimuoverli. In caso contrario, la rotazione accidentale della lama

potrebbe causare gravi lesioni personali.

1. Non far mai cadere né lanciare la macchina, se non in caso di emergenza. Qualora la macchina cada o colpisca qualcosa, controllare immediatamente i dispositivi di sicurezza e l'eventuale presenza di perdite di carburante e altri danni. L'utilizzo di una macchina malfunzionante potrebbe causare lesioni personali e/o un incendio.

2. Ispezionare l'utensile da taglio spesso, oppure subito dopo aver colpito con quest'ultimo una pietra o altri oggetti duri. Qualora l'utensile da taglio si rompa durante l'uso, il pezzo rotto potrebbe volare via e causare lesioni personali.

3. Arrestare il motore durante l'ispezione, la pulizia o la sostituzione dell'utensile da taglio. In caso contrario, l'utensile da taglio potrebbe girare improvvisamente e causare gravi lesioni personali.

4. Mantenere un controllo corretto fino all'arresto completo dell'utensile da taglio, quando si intende arrestare il motore o rilasciare il grilletto dell'acceleratore. Una lama che giri per inerzia può causare lesioni personali.

5. Prima di iniziare l'operazione di taglio, attendere che l'utensile da taglio raggiunga una velocità sufficiente per il taglio. In tal modo si riduce il rischio di contraccolpi e di attorcigliamento delle erbacce.

6. Fare delle pause per evitare la perdita di controllo causata dall'affaticamento. Si consiglia di fare una pausa di lunghezza compresa tra 10 e 20 minuti ogni ora.

7. Quando si intende fare una pausa o lasciare la macchina, arrestare il motore e collocarlo in un'ubicazione sicura. In tal modo si evitano incidenti imprevisti.

8. Non toccare il motore e la sua marmitta, né appoggiarli su materiali combustibili quando il motore è in funzione o subito dopo il suo arresto, in quanto sono estremamente caldi. Si potrebbero causare un'ustione e/o un incendio.

9. Non utilizzare l'utensile in condizioni meteo avverse o qualora sussista il rischio di fulmini.

Utensili da taglio

1. Utilizzare un utensile da taglio idoneo per il proprio lavoro.

— Le testine da taglio in nylon (testine per decespugliatore a filo) sono idonee per tosare l'erba dei prati.
— Le lame in metallo sono idonee per tagliare erbacce, erbe alte, cespugli, arbusti, sotto-bosco, boschetto e simili.
Utilizzare sempre la protezione per utensile da taglio appropriata per l'utensile da taglio utilizzato.

1. Quando si intende utilizzare una testina da taglio in nylon, utilizzare esclusivamente un filo flessibile non metallico consigliato nel presente manuale. Non utilizzare mai filo metallico o cavo metallico. Possono spezzarsi e diventare pericolosi proiettili.

2. Non utilizzare mai catene metalliche composte da pezzi multipli imperniati, lame oscillanti o

lame non consigliate nel presente manuale. In caso contrario, si potrebbero causare gravi lesioni personali.

1. Quando si intende maneggiare la lama in metallo, indossare sempre i guanti e applicare il coprilama sulla lama. La lama può tagliare le mani nude.
2. Quando si intende utilizzare lame in metallo, evitare contraccolpi e prepararsi sempre per un contraccolpo accidentale. Vedere la sezione Contraccolpo.

Contraccolpo (spinta della lama)

Il contraccolpo (spinta della lama) può verificarsi quando la lama in rotazione entra in contatto con un oggetto che non taglia subito. Il contraccolpo può essere abbastanza violento da causare la spinta dell'unità e/o dell'operatore in qualsiasi direzione, con la possibilità di perdere il controllo dell'unità, causando gravi lesioni personali. Il contraccolpo può verificarsi senza preavviso qualora la lama si incastrì, si blocchi o si inceppi, ed è più probabile che si verifichi in aree in cui è difficile vedere il materiale che si sta tagliando.

Il contraccolpo si verifica, in particolare, quando si applica il segmento della lama compreso tra ore 12 e ore 2 su oggetti solidi, cespugli e alberi con un diametro di 3 cm o superiore.

▶ Fig.1

Per evitare il contraccolpo:

1. Applicare il segmento compreso tra ore 8 e ore 11.
2. Far ruotare l'utensile in modo uniforme a semicerchio da destra verso sinistra, come se si utilizzasse una falce. Ciò consente di far entrare in contatto il segmento corretto della lama con le piante da tagliare.
3. Non applicare mai il segmento compreso tra ore 12 e ore 2.
4. Non applicare mai il segmento compreso tra ore 11 e ore 12 e quello compreso tra ore 2 e ore 5, a meno che l'operatore sia ben addestrato ed esperto e lo faccia a proprio rischio.
5. Non utilizzare mai le lame da taglio in prossimità di oggetti solidi, quali recinzioni, pareti, tronchi d'albero e pietre.
6. Non utilizzare mai le lame da taglio verticalmente, per operazioni quali la bordatura e la rifilatura di siepi.
7. Evitare di utilizzare l'utensile in aree in cui sia difficile vedere l'oggetto che si intende tagliare.

▶ Fig.2

Vibrazioni

L'esposizione a vibrazioni eccessive causa lesioni ai vasi sanguigni o al sistema nervoso dell'operatore e causa i sintomi seguenti nelle dita, nelle mani o nei polsi: Sensazioni di "addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verifichi uno di questi sintomi, consultare un medico.

Per ridurre il rischio di “sindrome del dito bianco”, tenere le mani calde durante l'uso e mantenere bene l'apparecchio e gli accessori.

Manutenzione

1. Far sottoporre a manutenzione la propria macchina dal nostro centro di assistenza autorizzato, utilizzando esclusivamente pezzi di ricambio identici. Utilizzare solo pezzi di ricambio identici e accessori forniti da MAKITA.
   Riparazioni errate e manutenzione inadeguata possono ridurre la vita utile della macchina e incrementare il rischio di incidenti.
2. Non alterare né rimuovere mai alcun componente della macchina. In caso contrario, si potrebbe causare un incendio e/o gravi lesioni personali.
3. Dopo l'uso, pulire la macchina e controllare che tutte le viti e i dadi siano serrati saldamente.
4. Controllare le condizioni dell'utensile da taglio, della relativa protezione e della tracolla. La lama da taglio deve essere affilata. Non raddrizzare né saldare mai utensili da taglio danneggiati.

Conservazione

1. Prima di riporre l'utensile, effettuare la pulizia e la manutenzione complete. Rimuovere la cartuccia della batteria. Montare il coprilama sulla lama da taglio.
2. Riporre l'utensile in un'ubicazione asciutta e in posizione elevata, o chiusa a chiave, fuori dalla portata dei bambini.
3. Non appoggiare l'utensile contro qualcosa, ad esempio una parete. In caso contrario, potrebbe cadere improvvisamente e causare lesioni personali.

Altre istruzioni

1. Fare attenzione all'ambiente. Evitare il funzionamento non necessario dell'acceleratore, per ridurre l'inquinamento e le emissioni di rumori. Regolare correttamente il carburatore.

2. Non far funzionare il motore con una marmitta di scarico difettosa.

Primo soccorso

1. Accertarsi che sia disponibile una cassetta di pronto soccorso in prossimità delle operazioni di taglio, in caso di incidente. Sostituire immediatamente qualsiasi oggetto prelevato dalla cassetta di pronto soccorso.
2. Quando si intende chiedere aiuto, fornire le informazioni seguenti:
   — Luogo dell'incidente
   — Cosa è accaduto
   — Numero delle persone ferite
   — Tipo di ferite
   — Il proprio nome

Istruzioni di sicurezza aggiuntive

1. Quando due o più operatori lavorano nella stessa area, per evitare incidenti, lasciare una distanza superiore a 15 m tra gli operatori. Inoltre, predisporre una persona che faccia rispettare la distanza tra gli operatori. Qualora una persona o un animale entri nell'area di lavoro, interrompere immediatamente l'operazione.
2. Utilizzare solo utensili da taglio che siano contrassegnati con una velocità pari o superiore a quella contrassegnata sull'utensile.
3. Accertarsi di rimuovere il coprilama sulla lama da taglio, prima dell'uso.

DESCRIZIONE DELLE PARTI

EM408MP

▶ Fig.3: 1. Cappuccio 2. Tubo 3. Protezione (tipo universale) 4. Prolunga della protezione 5. Taglierino

EM409MP

▶ Fig.4: 1. Cappuccio 2. Tubo 3. Protezione (tipo

MONTAGGIO

AVVERTIMENTO: Prima di montare o regolare l'apparecchio, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, l'utensile da taglio o altre parti potrebbero muoversi e causare gravi lesioni personali.
AVVERTIMENTO: Prima di maneggiare la lama da taglio, indossare guanti protettivi. Durante il montaggio o la regolazione, le dita potrebbero entrare in contatto con la lama da taglio, e quest'ultima potrebbe causare gravi lesioni personali.
AVVERTIMENTO: Quando si intende montare o regolare l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
⚠ AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

Combinazione corretta di utensile da taglio e protezione

ATTENZIONE: Utilizzare sempre la combinazione corretta di utensile da taglio e protezione. Una protezione errata potrebbe non proteggere l'utilizzatore dai detriti volanti e dalle pietre. Inoltre, potrebbe influenzare l'equilibrio dell'utensile e risultare in gravi lesioni personali.

Modello Utensile	da taglio Protezione
EM408MP Lama in metallo(con dado, coppa e rondella di chiusura)		Protezione (tipo universale)
		Testina da taglio in nylon/Lama di plastica Protezione (tipo universale) con prolunga della protezione
EM409MP Testina da taglio in nylon/Lama di plastica Protezione (tipo stretto)

Installazione della protezione (barriera dell'utensile da taglio)

AAVVERTIMENTO: Non utilizzare un utensile da taglio senza una protezione appropriata in qualsiasi momento.

⚠AVVERTIMENTO: Utilizzare sempre l'uten- sile da taglio con la combinazione corretta di pro- tezione. In caso contrario, il contatto con un utensile da taglio potrebbe causare gravi lesioni personali.

AVVISO: Serrare a intervalli regolari i bulloni sulla protezione. Serrare i bulloni a destra e a sinistra in modo uniforme, affinché la distanza tra la morsa e la protezione sia costante.

Protezione (tipo universale)

ATTENZIONE: Accertarsi di premere verso l'interno la prolunga della protezione fino a inserirla completamente. In caso contrario, la prolunga della protezione potrebbe cadere e causare lesioni personali.

ATTENZIONE: Fare attenzione a non ferirsi con il taglierino montato sulla prolunga della protezione.

Fissare la protezione sulla morsa con i bulloni.

▶ Fig.5: 1. Morsa 2. Protezione

Per installare la prolunga della protezione, inserire quest'ultima sulla protezione e quindi agganciare le staffe di bloccaggio. Accertarsi che le linguette sulla prolunga della protezione entrino nelle fessure presenti sulla protezione.

▶ Fig.6: 1. Protezione (tipo universale) 2. Staffa di bloccaggio 3. Prolunga della protezione 4. Taglierino (interno) 5. Fessura 6. Linguetta

Per rimuovere la prolunga della protezione da quest'ultima, sganciare le staffe di bloccaggio e tirare via la prolunga della protezione.

NOTA: Il taglierino sulla prolunga della protezione mantiene la lunghezza ottimale del filo di nylon per il taglio.

Protezione (tipo stretto)

ATTENZIONE: Fare attenzione a non ferirsi con il taglierino montato sulla protezione.

Fissare la protezione sulla morsa utilizzando i bulloni.

▶ Fig.7: 1. Morsa 2. Protezione 3. Taglierino

NOTA: Il taglierino sulla protezione mantiene la lunghezza ottimale del filo di nylon per il taglio.

Installazione dell'utensile da taglio

ATTENZIONE: Accertarsi di utilizzare utensili da taglio originali MAKITA.

ATTENZIONE: Accertarsi di rimuovere la chiave a brugola dopo l'installazione.

NOTA: Quando si intende installare l'utensile da taglio, capovolgere l'utensile per facilitare la procedura.

Installazione della lama in metallo

Per il modello EM408MP

ATTENZIONE: Quando si intende maneggiare la lama in metallo, indossare sempre i guanti e applicare il coprilama sulla lama.

ATTENZIONE: Il diametro esterno della lama in metallo deve essere di 230 mm (9"). Non utilizzare mai lame con diametro esterno superiore a 230 mm (9").

ATTENZIONE: La lama in metallo deve essere ben pulita, priva di spaccature o rotture. Qualora la lama in metallo colpisca una pietra durante l'utilizzo, arrestare il motore e controllare immediatamente la lama.

ATTENZIONE: Pulire o sostituire la lama in metallo ogni tre ore di utilizzo.

ATTENZIONE: Utilizzare sempre la chiave o le chiavi in dotazione per rimuovere o installare la lama.

Lama applicabile

	Lama in metallo (a 2 denti)
	Lama in metallo (a 3 denti)
	Lama in metallo (a 4 denti)
	Lama in metallo (a 8 denti)

1. Accertarsi che la rondella ricevente sia montata sull'albero.
2. Inserire la chiave a brugola attraverso il foro presente nella scatola degli ingranaggi per bloccare l'albero. Ruotare l'albero fino a quando la chiave a brugola è completamente inserita.
3. Montare la lama in metallo sulla rondella ricevente.
4. Installare la rondella di chiusura e la coppa, quindi serrare il dado saldamente.

Coppia di serraggio: da 16 a 23 N•m

1. Rimuovere la chiave a brugola.

▶ Fig.8: 1. Dado 2. Coppa 3. Rondella di chiusura 4. Lama in metallo 5. Rondella ricevente

1. Albero 7. Chiave a brugola

▶ Fig.9: 1. Chiave a tubo 2. Chiave a brugola

1. Serrare

Accertarsi che le frecce sulla lama e la protezione siano puntate nella stessa direzione.

▶ Fig.10: 1. Freccia

Per rimuovere la lama in metallo, seguire la procedura di installazione al contrario.

NOTA: La parte in resina sul dado di serraggio della lama si usura con il passare del tempo. Sostituire il dado, qualora appaiano eventuali segni di usura o di deformazione.

Installazione della testina da taglio in nylon

ATTENZIONE: Qualora la testina da taglio in nylon colpisca una pietra durante l'uso, arre- stare il motore e controllare immediatamente la testina da taglio in nylon.

▶ Fig.11: 1. Testina da taglio in nylon 2. Rondella ricevente 3. Albero 4. Chiave a brugola 5. Serrare

1. Accertarsi che la rondella ricevente sia montata sull'albero.
2. Inserire la chiave a brugola attraverso il foro presente nella scatola degli ingranaggi.
3. Avvitare la testina da taglio in nylon sull'albero.
4. Dopo aver installato la testina da taglio in nylon, rimuovere la chiave a brugola.

Per rimuovere la testina da taglio in nylon, ruotarla in senso orario mentre si tiene ferma la rondella ricevente con la chiave a brugola.

Installazione della lama di plastica

Accessorio opzionale

ATTENZIONE: Qualora la lama di plastica urti accidentalmente una pietra o un oggetto duro durante l'utilizzo, arrestare l'utensile e verificare la presenza di eventuali danni. Qualora la lama di plastica sia danneggiata, sostituirla immediata-mente. L'utilizzo di un utensile da taglio danneggiato potrebbe risultare in gravi lesioni personali.

ATTENZIONE: Accertarsi di rimuovere la chiave a brugola dopo l'installazione.

AVVISO: Accertarsi di utilizzare una lama di plastica originale Makita.

▶ Fig.12: 1. Lama di plastica 2. Rondella ricevente 3. Albero 4. Chiave a brugola 5. Serrare

1. Accertarsi che la rondella ricevente sia montata sull'albero.
2. Inserire la chiave a brugola attraverso il foro sulla scatola degli ingranaggi e ruotare il perno fino a quando quest'ultimo viene bloccato.

3. Posizionare la lama di plastica direttamente sul perno filettato e serrarla.

4. Rimuovere la chiave a brugola.

Per rimuovere la lama di plastica, ruotarla in senso orario mentre si tiene ferma la rondella ricevente con la chiave a brugola.

Montaggio del tubo degli accessori

ATTENZIONE: Controllare sempre che il tubo dell'accessorio sia fissato dopo l'installazione. Un'installazione inappropriata potrebbe causare la caduta dell'accessorio dall'unità motore e causare lesioni personali.

Montare il tubo degli accessori sull'unità motore.

1. Ruotare la leva dell'unità motore verso il lato dell'accessorio.

▶ Fig.13: 1. Leva

1. Rimuovere il cappuccio dell'accessorio. Allineare il perno con il simbolo della freccia e inserire il tubo degli accessori fino a quando il pulsante di sblocco scatta verso l'alto.

▶ Fig.14: 1. Pulsante di sblocco 2. Simbolo della freccia 3. Perno

1. Ruotare la leva verso il lato dell'unità motore.

▶ Fig.15: 1. Leva

Accertarsi che la superficie della leva sia parallela al tubo.

Per rimuovere il tubo, ruotare la leva verso il lato dell'accessorio ed estrarre il tubo mentre si tiene premuto il pulsante di sblocco.

▶ Fig.16: 1. Pulsante di sblocco 2. Leva 3. Tubo

FUNZIONAMENTO

⚠AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.
AVVERTIMENTO: Qualora l'utensile da taglio si muova con il motore al minimo, regolare il regime di minimo del motore per abbassarlo. In caso contrario, non è possibile arrestare l'utensile da taglio portando a zero l'accelerazione, e si potrebbero causare gravi lesioni personali.

Regolazione della posizione dell'anello di aggancio e della tracolla

Per la testa motorizzata multifunzione a batteria DUX60 o la testa motorizzata multifunzione

AVVERTIMENTO: Non utilizzare l'utensile qualora non si riesca a regolare la posizione dell'anello di aggancio e la lunghezza della tracolla entro l'escursione indicata. L'utilizzo dell'utensile con un equilibrio dei pesi inadeguato potrebbe portare l'utensile da taglio verso l'alto e risultare in lesioni personali.

Quando si intende sostituire un accessorio con un altro, l'equilibrio dei pesi dell'apparecchio potrebbe cambiare. In tal caso, regolare la posizione dell'anello di aggancio e della tracolla nel modo seguente.

▶ Fig.17: 1. Anello di aggancio

Per cambiare la posizione dell'anello di aggancio, allentare la vite di fissaggio sull'anello di aggancio, quindi spostare quest'ultimo.

Regolare la posizione dell'anello di aggancio e della tracolla in modo che:

• l'anello di aggancio si posizioni a 750 mm o a un'altezza superiore dal terreno,
• l'utensile da taglio si posizioni a un'altezza compresa tra 100 mm e 300 mm dal terreno, e
• la parte non protetta dell'utensile da taglio si trovi orizzontalmente a una distanza di almeno 750 mm dall'anello di aggancio.

Dopo aver regolato la posizione dell'anello di aggancio, serrare saldamente la vite con una chiave o un cacciavite (a seconda dell'unità motore).

Regolazione della tracolla

Per la Testa motorizzata multifunzione a batteria DUX18/UX01G

⚠AVVERTIMENTO: Non utilizzare l'utensile qualora non si riesca a regolare la lunghezza della tracolla entro l'escursione indicata. L'utilizzo dell'utensile con un equilibrio dei pesi inadeguato potrebbe portare l'utensile da taglio verso l'alto e risultare in lesioni personali.

Quando si intende sostituire un accessorio con un altro, l'equilibrio dei pesi dell'apparecchio potrebbe cambiare. In tal caso, regolare la lunghezza della tracolla nel modo seguente.

▶ Fig.18: 1. Anello di aggancio Regolare la lunghezza della tracolla in modo che:

• l'anello di aggancio si posizioni a 750 mm o a un'altezza superiore dal terreno,
• l'utensile da taglio si posizioni a un'altezza compresa tra 100 mm e 300 mm dal terreno, e
• la parte non protetta dell'utensile da taglio si trovi orizzontalmente a una distanza di almeno 750 mm dall'anello di aggancio.

Uso di una testina da taglio in nylon

Durante l'uso, utilizzare la punta del filo da taglio in nylon per tagliare. Man mano che il filo da taglio in nylon si usura e si accorcia con l'operazione di taglio, l'operatore deve farlo fuoriuscire manualmente. Per far fuoriuscire il filo da taglio in nylon, toccare il terreno con la testina da taglio in nylon durante la rotazione.

NOTA: Qualora il filo da taglio in nylon non fuoriesca, riavvolgerlo. Vedere il capitolo "MANUTENZIONE".

MANUTENZIONE

AVVERTIMENTO: Prima di ispezionare o sottoporre a manutenzione l'apparecchio, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, l'utensile da taglio o altre parti potrebbero muoversi e causare gravi lesioni personali.
AVVERTIMENTO: Quando si intende ispezionare o sottoporre a manutenzione l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Ispezione generale

• Serrare bulloni, dadi e viti allentati.
• Controllare la presenza di eventuali parti e lame danneggiate. Se necessario, rivolgersi a un nostro centro di assistenza autorizzato per sostituirle.

Riaffilatura dell'utensile da taglio

AVVERTIMENTO: Non riaffilare le lame da taglio da soli. La riaffilatura manuale sbilancia la lama da taglio, e può causare vibrazioni e danni all'apparecchio.

Rivolgersi a un centro di assistenza autorizzato Makita per far riaffilare e riequilibrare le lame smussate dei taglierini.

Lubrificazione delle parti mobili

AVVISO: Attenersi alle istruzioni relative alla frequenza e alla quantità di grasso applicato. In caso contrario, una lubrificazione insufficiente potrebbe danneggiare le parti mobili.

Scatola degli ingranaggi:

ATTENZIONE: Non applicare grasso quando la scatola degli ingranaggi è molto calda. Una scatola degli ingranaggi molto calda può causare ustioni.

Applicare del grasso (Shell Alvania 1 o 2, o equivalente) sulla scatola degli ingranaggi attraverso il foro per il grasso, ogni 30 ore di funzionamento circa.

▶ Fig.19: 1. Foro per il grasso

Asse della trasmissione:

Applicare del grasso (Shell Alvania 1 o 2, o equivalente) sull'asse della trasmissione ogni 30 ore di funzionamento circa.

▶ Fig.20

NOTA: È possibile acquistare grasso originale Makita dal proprio rivenditore locale Makita.

Sostituzione del filo di nylon

⚠AVVERTIMENTO: Utilizzare esclusivamente fili di nylon con il diametro specificato nel presente manuale d'uso. Non utilizzare mai un filo più pesante, filo metallico, corda o simili. In caso contrario, si potrebbe danneggiare l'utensile e causare gravi lesioni personali.

⚠AVVERTIMENTO: Quando si intende sostituire il filo di nylon, rimuovere sempre la testina da taglio in nylon dall'utensile.

⚠AVVERTIMENTO: Accertarsi che la copertura della testina da taglio in nylon sia fissata correttamente all'alloggiamento, come descritto nel presente manuale d'uso. Il mancato fissaggio corretto della copertura potrebbe far volare via in pezzi la testina da taglio in nylon, causando gravi lesioni personali.

Sostituire il filo di nylon, qualora non fuoriesca più. Il modo per sostituire il filo di nylon varia a seconda del tipo di testina da taglio in nylon.

Dopo aver sostituito il filo di nylon, tirare entrambe le estremità con le mani per rimuovere eventuali allenta-menti e regolarlo sulla lunghezza specificata.

96-M10L

▶ Fig.21

98-M10L

▶ Fig.22

Sostituzione della lama di plastica

Sostituire la lama se è usurata o rotta.

▶ Fig.23

Quando si installa la lama di plastica, allineare la direzione della freccia sulla lama con quella sulla protezione.

Conservazione

⚠ AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

Quando si intende riporre l'accessorio separatamente dall'unità motore, applicare il cappuccio sull'estremità dell'albero.

▶ Fig.24

Intervallo di controllo e manutenzione

Ore di funzionamento Prima dell'uso		Ogni giorno (10h) 30h
Intera unità Cercare visivamente eventuali parti danneggiate		√	-	-
Tutte le viti e i dadi di fissaggio	Serrare	√	-	-
Scatola degli ingranaggi Rifornire di grasso - -				√
Asse della trasmissione Rifornire di grasso - -				√
Lama del taglierino Cercare visivamente eventuali danni		√	√	-
Unità motore Consultare i manuale d'uso dell'unità motore.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere interventi di riparazione, eseguire personalmente un'ispezione. Qualora si rilevi un problema che non sia illustrato nel presente manuale, non tentare di smontare la macchina. Rivolgersi, invece, a centri di

assistenza autorizzati Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto) Azione correttiva
Il motore non si avvia. - Consultare il manuale d'uso dell'unità motore.
Il motore si arresta dopo poco tempo.	- Consultare il manuale d'uso dell'unità motore.
La velocità del motore non aumenta. - Consultare il manuale d'uso dell'unità motore.
L'utensile da taglio non gira.⇒ Arrestare immediatamente il motore.	Montaggio lasco dell'utensile da taglio Serrare saldamente.
	Nell'utensile da taglio è incastrato un rametto.
	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
L'unità principale vibra in modo anomalo.⇒ Arrestare immediatamente il motore.	Utensile da taglio rotto, piegato o usurato
	Montaggio lasco dell'utensile da taglio Serrare saldamente.
	Un'estremità del filo da taglio in nylon si è rotta e la testina da taglio in nylon si è sbilanciata.
	Montaggio irregolare dell'utensile da taglio
	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
La lama del taglierino non si arresta immediatamente.⇒ Arrestare immediatamente il motore.	L'unità motore non funziona correttamente.
Il filo da taglio in nylon non fuoriesce.	Il filo è esaurito o si è attorcigliato sulla bobina.
Il filo da taglio in nylon non viene tagliato alla lunghezza corretta.	Il taglierino del filo sulla protezione è danneggiato o mancante.
	Il filo si allunga oltre la protezione. Riavvolgere il filo.

TECHNISCHE GEGEVENS

▶ Fig.10: 1. Pijlpunt

▶ Joon.17: 1. Riputi

▶ Joon.18: 1. Riputi

▶ Joon.19: 1. Määrdeava

Veovöll:
