GAL 18 V160 AS - Carregador de pilhas Fein - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho GAL 18 V160 AS Fein em formato PDF.
| Tipo de produto | Carregador de pilhas |
| Marca | Fein |
| Modelo | GAL 18 V160 AS |
| Tensão de carga | 18 V (detecção automática) |
| Corrente de carga | 16 A |
| Tipos de baterias compatíveis | Lithium-Ion AMPShare (ProCORE18V e padrão, capacidade ≥ 2,0 Ah) |
| Número de células compatível | 5 a 15 |
| Faixa de temperatura de carga | 0 °C a 45 °C |
| Peso | 0,95 kg (segundo EPTA 01:2014) |
| Alimentação elétrica | 230 V ~ (compatível com 220 V) |
| Funções de carga | Carga padrão, Power Boost (carga rápida até 50%), indicador de carga com 5 LEDs, monitoramento de temperatura (LED vermelho), resfriamento ativo (ventilador) |
| Modo de carga | Inteligente, detecção automática de tensão e temperatura |
| Tempo de carga (exemplo) | Bateria ProCORE 4,0 Ah: 9 min (50%), 21 min (80%), 51 min (100%); Bateria padrão 4,0 Ah: 16 min (80%), 25 min (100%) |
| Montagem | Em bancada ou parede (espaçamento 86 mm, parafusos Ø 5-6,5 mm) |
| Sinal sonoro | Fim do ciclo de carga (sinal curto) |
| Segurança | Proteção contra superaquecimento, parada em caso de defeito, não à prova d'água |
| Manutenção | Limpar os contatos a seco, não abrir, reparar por assistência técnica autorizada FEIN |
| Garantia | Garantia legal + garantia do fabricante FEIN (de acordo com a declaração) |
| Descarte | Não descartar com lixo doméstico, reciclagem WEEE |
Perguntas frequentes - GAL 18 V160 AS Fein
Perguntas dos utilizadores sobre GAL 18 V160 AS Fein
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Carregador de pilhas em formato PDF gratuitamente! Encontre o seu manual GAL 18 V160 AS - Fein e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GAL 18 V160 AS da marca Fein.
MANUAL DE UTILIZADOR GAL 18 V160 AS Fein

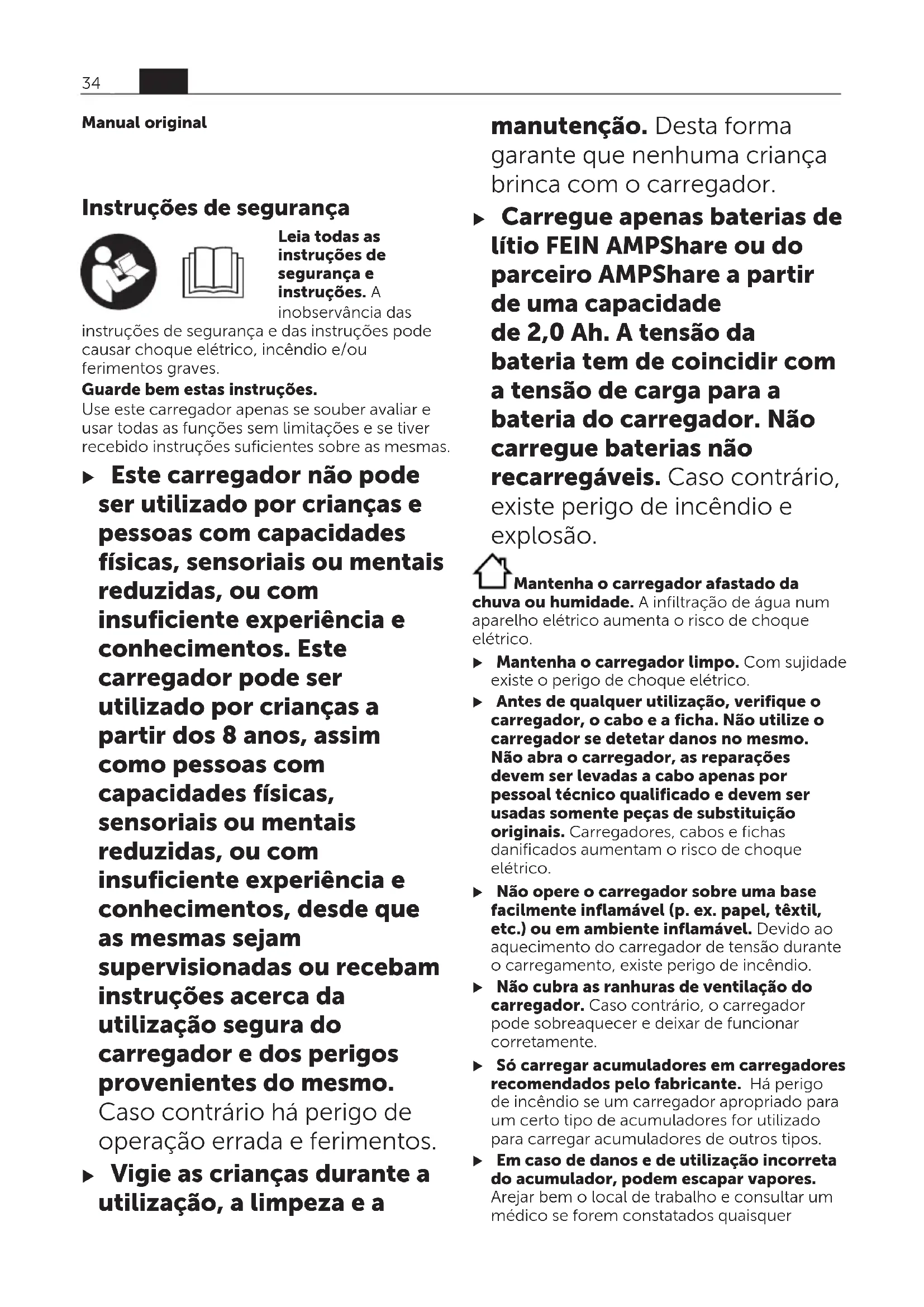

Instruções de segurança
Leia todas as instruções de segurança e instruções. A
inobservância das
instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Guarde bem estas instruções.
Use este carregador apenas se souber avaliar e usar todas as funções sem limitações e se tiver recebido instruções suficientes sobre as mesmas.
Este carregador não pode ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos. Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo.
Caso contrário há perigo de operação errada e ferimentos.
▶ Vigie as crianças durante a utilização, a limpeza e a
manutenção. Desta forma garante que nenhuma criança brinca com o carregador.
Carregue apenas baterias de lítio FEIN AMPShare ou do parceiro AMPShare a partir de uma capacidade de 2,0 Ah. A tensão da bateria tem de coincidir com a tensão de carga para a bateria do carregador. Não carregue baterias não recarregáveis. Caso contrário, existe perigo de incêndio e explosão.
Mantenha o carregador afastado da
chuva ou humidade. A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico.
Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico.
Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.
- Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de tensão durante o carregamento, existe perigo de incêndio.
- Não cubra as ranhuras de ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente.
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores.
Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer
sintomas. É possível que os vapores irritem as vias respiratórias.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não utilize o carregador em armários fechados ou próximo de fontes de calor.
Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente.
Em caso de uma não utilização prolongada, remova a bateria do carregador e retire a ficha de rede. Poupar energia beneficia o ambiente.
Para trabalhos de limpeza, retire a ficha de rede do carregador da tomada. Existe perigo de choque elétrico.
▶ Não aparafuse ou rebite placas e sinas no carregador. Um isolamento danificado não
oferece qualquer proteção contra choque elétrico. Em vez disso, utilize placas adesivas.
Descrição do produto e do serviço
Utilização adequada
O carregador destina-se a carregar baterias de lítio recarregáveis FEIN AMPShare ou de um parceiro AMPShare.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do carregador na página de esquemas.
(1) Compartimento de carregamento
(2) Suspensão de parede
(3) Indicador do nível de carga da bateria verde
(4) Tecla Power Boost
(5) Indicador vermelho monitorização de temperatura/erro
Dados técnicos
| Carregador GAL 18V-160 | ||
| Número de produto 9 26 04 337 00 0 | 9 26 04 339 00 0 | |
| 9 26 04 349 00 0 | ||
| Tensão e carga da bateria (reconhecimento automático da tensão) | V= | 18 |
| Corrente de carga^A) | A | 16 |
| Temperatura da bateria permitida ao carregar | °C | 0–45 |
| Baterias ProCORE18V...: tempo de carga com capacidade da bateria, aprox.^A) | aprox. 50%^B) / aprox. 80%^C) / aprox. 80%^D) / bateria carregada^E) | |
| -4,0 Ah min 9 / 21 / 32 / 51 | ||
| -8,0 Ah min 15 / 26 / 32 / 51 | ||
| -12,0 Ah min 22 / 36 / 36 / 55 | ||
| Baterias standard: tempo de carga com capacidade da bateria, aprox.^A) | aprox. 80%^D) / Bateria carregada^E) | |
| -4,0 Ah min 16 / 25 | ||
| -5,0 Ah | min | 20 / 35 |
| Número de elementos da bateria | 5–15 | |
| Peso conforme EPTA-Procedure 01:2014 | kg | 0,95 |
| Classe de proteção | ☐/ II | |
A) depende da temperatura e do tipo de bateria
B) Nível de carga da bateria 50% (após carregamento com Power Boost). A bateria pode ser retirada para uso imediato.
C) Nível de carga da bateria 80% (após carregamento com Power Boost). A bateria pode ser retirada para uso imediato.
D) Nível de carga da bateria 80% (após carregamento com modo de carregamento standard). A bateria pode ser retirada para uso imediato.
E) Nível de carga da bateria 97% – 100% (após carregamento com modo de carregamento standard).
Funcionamento
Montagem
▶ Antes de todos trabalhos no carregador deverá puxar a ficha de rede da tomada.
Montagem na parede
O carregador pode ser operado em pé (em cima da mesa/uso desktop) ou pendurado na parede. Para fixar na parede: faça dois furos na distância de acordo com o desenho.
Para a fixação use apenas parafusos de cabeça redonda com um diâmetro mín. de 5 mm e máx. de 6,5 mm.
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Os carregadores assinalados com 230 V podem também ser operados com 220 V.
Processo de carregamento
O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e que colocar a bateria no compartimento de carga (1).
Com o processo de carga inteligente, o estado de carga da bateria é reconhecido automaticamente e a bateria é carregada de acordo com a temperatura e com a tensão da bateria, com a corrente de carga ideal.
Desta forma a bateria é poupada e permanece completamente carregada, mesmo durante a arrecadação no carregador.
Significado dos elementos de indicação Indicador do nível de carga da bateria verde (3)
Os 5 LEDs verdes indicam o nível de carga da bateria durante e após o processo de carga. Um LED permanentemente aceso indica uma
capacidade da bateria de aprox. 20 %.
| Estado dos LEDs Capacidade | da bateria, aprox. |
| Os 5 LEDs acendem sucessivamente. | < 20 % |
| O LED inferior acende permanentemente. | 20 % |
| Os 2 LEDs inferiores acendem permanentemente. | 40 % |
| Os 3 LEDs inferiores acendem permanentemente. | 60 % |
| Os 4 LEDs inferiores acendem permanentemente. | 80 % |
| Os 5 LEDs acendem permanentemente. | >95 % |
Nota: O carregamento rápido só é possível se a temperatura da bateria se encontrar na faixa de temperatura de carga permitida, ver secção "Dados técnicos".
Indicação vermelha da monitorização de temperatura/erro (5)
Luz permanente
A luz permanente vermelha assinala que a temperatura da bateria se encontra fora da faixa de temperatura de carga permitida, ver secção
"Dados técnicos". O carregamento inicia-se assim que a faixa de temperatura permitida seja alcançada.
Luz intermitente
A luz intermitente vermelha assinala que a bateria ou o carregador tem defeito.
Tecla Power Boost (4)
Premindo a tecla Power Boost (4) é ativado o modo de carregamento rápido. Tal pode ocorrer antes de a bateria ser colocada ou com a bateria colocada. A tecla Power Boost (4) acende a vermelho durante o carregamento rápido.
Premindo novamente a tecla Power Boost volta-se para o modo de carregamento standard.
Depois do carregamento rápido (está alcançada uma capacidade da bateria de aprox. 50%) a tecla Power Boost (4) desliga-se. Se a bateria
Assim que o ciclo de carga estiver concluído, é emitido um sinal acústico curto.
Erros – Causas e soluções
| Causa Solução | |
| A indicação vermelha da monitorização de temperatura/erro (5) piscaNenhum processo de carga possível | |
| Bateria não inserida(corretamente) | Inserir corretamente a bateria no carregador |
| Contactos da bateria sujos | Limpar os contactos da bateria; p. ex. inserindo e retirando várias vezes a bateria, se necessário, substituir bateria |
| Bateria danificada Substituir a bateria | |
| Carregador com defeito | Se necessário, mandar verificar o carregador num posto de assistência técnica autorizado para ferramentas elétricas FEIN |
| O indicador do nível de carga da bateria verde (3) não acende | |
| A ficha de rede do carregador não está (bem) inserida | Introduzir a ficha de rede (totalmente) na tomada |
| Tomada, cabo de rede ou carregador com defeito | Verificar a tensão de rede, se necessário, mandar verificar o carregador num agente autorizado para ferramentas elétricas FEIN |
Instruções de trabalho
Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.
No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. No entanto, isso é seguro e não indica um defeito técnico do carregador.
Arrefecimento da bateria (Active Air Cooling)
O comando de ventilação integrado no carregador monitoriza a temperatura da bateria utilizada. Assim que a temperatura da bateria se encontrar acima de aprox. 0 °C, a bateria é arrefecida com um ventilador. O ventilador ligado origina um ruído de ventilação.
Se o ventilador não estiver a funcionar, é porque a temperatura da bateria é de <0 °C. Neste caso o tempo de carregamento pode ser mais demorado.
Método de carregamento
Modo Power Boost
Com o Power Boost as baterias são carregadas no modo de carregamento rápido até aprox. 50% da capacidade da bateria. Deste modo, estas baterias ficam novamente operacionais num período de tempo mais curto do que ao carregar no modo de carregamento standard.
Com o Power Boost a bateria é carregada primeiro com uma elevada corrente de carga, que depois é reduzida gradualmente.
A bateria é carregada até aprox. 100 % da capacidade da bateria. O modo de carregamento standard é a melhor combinação de tempo de carga rápido e carregamento completo da bateria. O modo de carregamento standard otimiza a vida útil da bateria.
Manutenção e assistência técnica
Manutenção e limpeza
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela FEIN ou por um centro de serviço autorizado para ferramentas elétricas FEIN, para evitar perigos de segurança. No caso de uma utilização frequente, efetue uma limpeza uma vez por semana. Observe neste caso as seguintes indicações:
- Mantenha os contactos na sapata acessória limpos.
- Limpe os contactos elétricos apenas a seco.
- Certifique-se de que não entram aparas de metal na carcaça do carregador.
Reparação e serviço de assistência técnica
Por princípio, deixe que a reparação, manutenção e verificação do carregador sejam feitas apenas por eletricistas, pois podem surgir sérios riscos para o utilizador devido a uma reparação inadequada.
Substitua os autocolantes e indicações de aviso no carregador no caso de envelhecimento e desgaste.
Contacte o serviço de assistência técnica da FEIN para carregadores e acessórias da FEIN que necessitem de reparação. Encontra o endereço na internet em
www.fein.com.
Garantia
A garantia do produto aplica-se conforme os regulamentos legais do país de introdução no mercado. Para além disso, a FEIN fornece a garantia de acordo com a declaração de garantia do fabricante FEIN.
No volume de fornecimento do seu produto também pode estar incluída apenas uma peça do acessório descrito ou ilustrado neste manual de instruções.
Eliminação
Carregadores, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os carregadores no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, os carregadores que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
