GAL 18 V160 AS - Patareide laadija Fein - Tasuta kasutusjuhend

Toote tüüp	Akulaadija
Kaubamärk	Fein
Mudel	GAL 18 V160 AS
Laadimispinge	18 V (automaatne tuvastus)
Laadimisvool	16 A
Ühilduvad akutüübid	Liitium-ioon AMPShare (ProCORE18V ja standard, mahutavus ≥ 2,0 Ah)
Ühilduvate elementide arv	5 kuni 15
Laadimistemperatuuri vahemik	0 °C kuni 45 °C
Kaal	0,95 kg (vastavalt EPTA 01:2014)
Elektrivarustus	230 V ~ (ühilduv 220 V)
Laadimisfunktsioonid	Tavalaadimine, Power Boost (kiirlaadimine kuni 50 %), 5 LED-iga laadimisnäidik, temperatuuri jälgimine (punane LED), aktiivne jahutus (ventilaator)
Laadimisrežiim	Arukas, automaatne pinge ja temperatuuri tuvastus
Laadimisaeg (näide)	Aku ProCORE 4,0 Ah : 9 min (50 %), 21 min (80 %), 51 min (100 %) ; standardaku 4,0 Ah : 16 min (80 %), 25 min (100 %)
Paigaldus	Töölauale või seinale (telgede vahe 86 mm, kruvi Ø 5-6,5 mm)
Helisignaal	Laadimistsükli lõpp (lühike signaal)
Ohutus	Ülekuumenemiskaitse, seiskamine rikke korral, mitte veekindel
Hooldus	Puhasta kontaktid kuivalt, ära ava, lase remontida FEINi volitatud teeninduses
Garantii	Seadusjärgne garantii + FEINi tootjagarantii (vastavalt avaldusele)
Kõrvaldamine	Ära viska koos olmejäätmetega, WEEE ringlussevõtt

Korduma kippuvad küsimused - GAL 18 V160 AS Fein

Kuidas aktiveerida Power Boost režiimi?

Vajutage enne või pärast aku sisestamist nuppu Power Boost (4). Nupp süttib punaselt kiirlaadimise ajal. Uuesti vajutamine naaseb tavarežiimi.

Mida tähendavad rohelised LEDid (3)?

5 rohelist LEDi näitavad aku laetuse taset: üks põlev LED = umbes 20%, kõik 5 põlevad = >95%. Laadimise ajal süttivad need järjest.

Miks põleb punane LED (5) pidevalt?

Pidevalt põlev punane LED näitab, et aku temperatuur ei ole lubatud vahemikus (0-45 °C). Laadimine jätkub automaatselt, kui temperatuur normaliseerub.

Mida teha, kui punane LED (5) vilgub?

Vilkuv punane tuli viitab aku või laadija veale. Kontrollige, et aku on korralikult sisestatud ja kontaktid puhtad. Kui probleem püsib, vahetage aku või võtke ühendust teenindusega.

Milliseid akusid saan selle laadijaga laadida?

See laadija on ette nähtud Liitium-ioon AMPShare akudele FEINilt ja partneritelt, mahutavusega vähemalt 2,0 Ah ja pingega 18 V. Toetab ProCORE18V ja standardakusid (5 kuni 15 elementi).

Kas saan laadija seinale kinnitada?

Jah, laadija saab kinnitada seinale kahe ümara peaga kruviga (Ø 5-6,5 mm) telgede vahega 86 mm. Kasutage ettenähtud seinakinnitust.

Kuidas laadijat hooldada?

Enne puhastamist ühendage laadija vooluvõrgust. Puhastage elektrilisi kontakte kuivalt ja veenduge, et metallilaastud ei pääseks korpusesse. Ärge avage laadijat.

Mida teha, kui laadija ei sütti (roheline LED ei põle)?

Kontrollige, et toitejuhe on korralikult ühendatud ja seinakontakt töötab. Kui probleem püsib, võib laadija või juhe olla vigane; laske seda kontrollida volitatud teeninduses.

Ventilaator teeb müra, kas see on normaalne?

Jah, laadijal on Active Air Cooling, mis jahutab akut, kui selle temperatuur ületab 0 °C. Ventilaatori müra on normaalne. Kui see ei tööta, võib laadimisaeg pikeneda.

Kuidas laadijat kasutusea lõppedes utiliseerida?

Ärge visake laadijat olmejäätmete hulka. Vastavalt WEEE direktiivile viige see elektri- ja elektroonikaseadmete ringlussevõtuks ettenähtud kogumispunkti.

KASUTUSJUHEND GAL 18 V160 AS Fein

Algupärane kasutusjuhend

Ohutusnõuded

Lugege läbi köik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib

kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke käesolevad juhised hoolikalt alles.

Kasutage laadimisseadet üksnes siis, kui Teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjaomase väljaõppe.

▶ Laadimisseadet ei tohi kasutada lapsed ja isikud, kelle vaimsed või füüsilised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused, tohivad laadimisseadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad möistavad seadmega kaasnevaid ohte. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

- Ärge jätke lapsi seadme kasutamise, puhastamise ja

hooldamise ajal järelevalveta. Sellega tagate, et lapsed ei hakka laadimisseadmega mängima.

▶ Laadige ainult FEIN AMPSharevõi AMPShare-partneri liitiumioonakusid alates mahutavusest 2,0 Ah. Aku pinge peab sobima laadimisseadme akulaadimispingega. Ärge laadige akusid, mis ei ole taaslaetavad. Vastasel korral on tulekahju ja plahvatuse oht

Kaitske laadimisseadet vihma ja niiskuse

eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.

▶ Hoidke laadimisseade puhas. Määrdumine suurendab elektrilöögi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, võrgujuhe ja pistik üle. Kahjustuste tuvastamise korral ärge võtke laadimisseadet kasutusele. Ärge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsiooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, võrgujuhtmed ja pistikud suurendavad elektrilöögi ohtu.

- Ärge kasutage laadimisseadet kergesti süttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade läheb kasutamisel kuumaks, tekitades põlengu ohu.

- Ärge katke kinni laadimisseadme ventilatsiooniavasid. Vastasel korral võib laadimisseade üle kuumeneda ja selle nõuetekohane töö ei ole enam tagatud.

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.

Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage

kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole.

Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.

- Ärge kasutage laadimisseadet suletud kappides või soojusallikate läheduses.

Vastasel korral võib laadimisseade üle kuumeneda ja selle nõuetekohane töö ei ole enam tagatud.

Kui laadimisseadet pikemat aega ei kasutata, eemaldage aku laadimisseadmest ja tömmake vörgupistik välja. Energia säästmine on keskkonnahoidlik.

Puhastustöödeks tömmake laadimisseadme vörgupistik pistikupesast välja. On elektrilöögioht.

- Ärge kruvige ega neetige laadimisseadmele mitte mingeid silte või tähiseid. Vigastatud

isolatsioon ei kaitse elektrilöögi eest. Kasutage selle asemel kleebitavaid silte.

Toote kirjeldus ja kasutusjuhend

Nõuetekohane kasutamine

Laadimisseade on ette nähtud taaslaetavate FEIN AMPShare või AMPShare-partnerite Li-Ion-akude laadimiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud joonised.

(1) Laadimispesa

(2) Seinakinnitus

(3) Roheline aku laetuse taseme näidik

(4) Power Boost nupp

A) oleneb temperatuurist ja aku tüübist

B) Aku laetuse tase 50% (Power Boostiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

C) Aku laetuse tase u 80% (Power Boostiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

D) Aku laetuse tase u 80% (standardse laadimisviisiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

E) Aku laetuse tase 97% – 100% (standardse laadimisviisiga laadimise järel).

Kasutus

Paigaldus

▶ Enne igasuguste tööde teostamist laadija juures tömmake vörgupistik pistikupesast välja.

Seinale kinnitamine

Laadimisseadet saab kasutada seinale püstiasendis (lauatöö/desktop use) või rippuvas asendis kinnitatult.

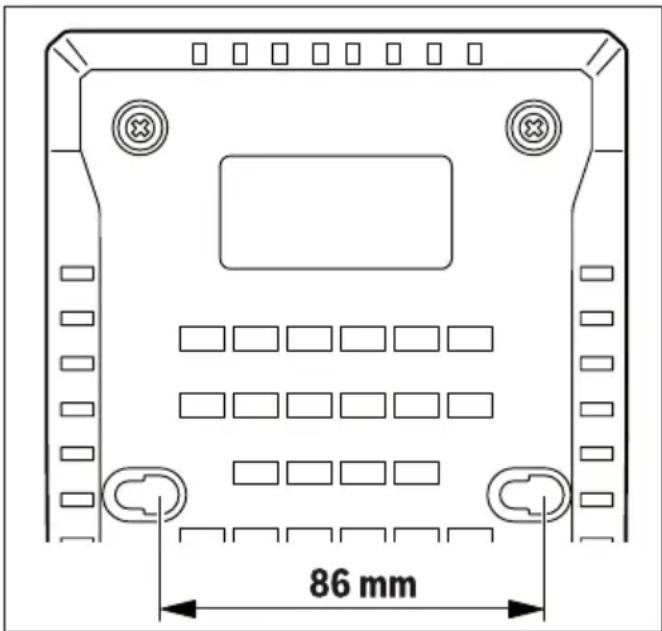

Seinale kinnitamiseks: puurige kaks auku vastavalt joonisele.

Kinnitamiseks kasutage ümarpeakruvisid läbimõõduga 5 mm kuni 6,5 mm.

86 mm

Seadme kasutuselevött

Pöörake tähelepanu vörgupingele!

Võrgupinge peab ühtima laadimisseadme andmesildile märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral.

Laadimisprotsess

Laadimine algab niipea, kui laadimisseadme vörgupistik on ühendatud pistikupessa ja aku viidud laadimispessa (1).

Intelligentne laadimine tuvastab aku laetuse astme automaatselt ja akut laetakse söltuvalt aku temperatuurist ja pingest optimaalse laadimisvooluga.

See säästab akut ja aku jääb laadimisseadmes alati täielikult laetuks.

Näitude tähendus

Roheline aku laetuse taseme näit (3)

5 rohelist LEDi näitavad aku laetuse taset laadimistoimingu ajal ja pärast seda. Üks pidevalt põlev LED näitab aku mahtuvust u 20%.

Oleku LED Aku	mahtuvus, u
5 LEDi süttivad üksteise järel. <20%
Alumine LED põleb pidevalt. 20%
2 alumist LEDi põlevad pidevalt.	40%
3 alumist LEDi põlevad pidevalt.	60%
4 alumist LEDi põlevad pidevalt.	80%
5 alumist LEDi põlevad pidevalt.	>95%

Märkus: Laadimine on võimalik vaid siis, kui aku temperatuur on lubatud vahemikus, vt punkti „Tehnilised andmed“.

Punane näit temperatuurikontroll/viga (5) Pidev tuli

Pidevalt põlev punane tuli tähendab, et aku temperatuur on väljaspool lubatud laadimistemperatuuri vahemikku, vt lõiku „Tehnilised

andmed". Laadimine algab niipea, kui aku temperatuur on ettenähtud vahemikus.

Vilkuv tuli

Punane vilkuv tuli annab märku, et aku või laadimisseade on vigane.

Power Boosti nupp (4)

Power Boosti nupu (4) vajutamisega aktiveeritakse kiirlaadimisviis. See võib toimuda enne aku sisseasetamist või sees oleva aku korral. Power Boosti nupp (4) põleb kiirlaadimise ajal punaselt. Power Boosti nupu uue vajutusega pöördute jälle tagasi standardsesse laadimisviisi. Kiirlaadimise lõpetamise järel (saavutatud on u 50% aku mahtuvusest) kustub Power Boosti nupp (4). Kui aku jääb laadimisseadmesse, laetakse seda edasi.

Signaalheli

Niipea kui laadimistsükkel on löpetatud, järgneb lühike signaalheli.

Vead – põhjused ja kõrvaldamine

Põhjus Kõrvaldamine
Punane näit temperatuurikontroll/viga (5) vilgubLaadimine ei ole võimalik
Aku ei ole laadimisseadmesse (õigesti) asetatud	Asetage aku laadimisseadmesse õigesti
Aku kontaktid on määrdunud	Puhastage aku kontaktid, selleks pange aku mitu korda laadimisseadmesse ja eemaldage sealt, vajaduse korral vahetage aku
Aku on defektne Vaheta	ge aku
Laadimisseade on defektne	Laske laadimisseade vajadusel FEIN-elektriliste tööriistade autoriseeritud klienditeeninduses kontrollida
Roheline aku laetuse taseme näidik (3) ei põle
Laadimisseadme võrgupistik ei ole (õigesti) ühendatud	Lükake võrgupistik (lõpuni) pistikupessa
Pistikupesa, võrgukaabel või laadimisseade on defektne	Kontrollige võrgupinget, vajadusel laske laadimisseadet FEINelektriliste tööriistade autoriseeritud klienditeeninduses kontrollida

Tööjuhised

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.

Pideva või mitme üksteisele järgneva laadimistsükli puhul võib laadimisseade soojeneda. See ei ole problemaatiline ega viita laadimisseadme tehnilisele defektile.

Aku jahutus (Active Air Cooling)

Laadimisseadmesse integreeritud ventilaatorikontroll jälgib sissepandud aku temperatuuri. Niipea kui aku temperatuur on üle 0 °C, jahutatakse akut ventilaatoriga. Sisselülitatud ventilaator tekitab ventileerimisele iseloomulikku müra.

Kui ventilaator ei tööta, on ta vigane või on aku temperatuur <0 °C. Seetõttu võib laadimisaeg pikeneda.

Laadimistoiming

Power Boost režiim

Power Boost laetakse akusid kiirlaadimisega kuni u 50%-ni aku mahtuvusest. Nii on need akud lühema ajaga kui standardrežiimis laadides jälle kasutuskõlbulikud.

Power Boost laetakse akut alguses suure laadimisvooluga, mida seejärel sammhaaval vähendatakse.

Kui aku jääb laadimisseadmesse, laetakse seda edasi.

Standardne laadimislaad

Akut laetakse kuni u 100%-ni aku mahtuvusest. Standardne laadimislaad on parim kombinatsioon lühikesest laadimisajast ja aku täielikust täislaadimisest. Standardne laadimisrežiim optimeerib aku kasutusiga.

Hooldus ja korrashoid

Hooldus ja puhastus

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha FEIN-il või FEIN-i elektriliste tööriistade volitatud klienditeenindusel.

Sagedasel kasutamisel puhastage kord nädalas. Järgige sealjuures järgmisi suuniseid:

– Hoidke kinnituskinga kontaktid puhtad.
- Puhastage elektrilisi kontakte ainult kuivalt.
– Jälgige, et laadimisseame korpusesse ei tungiks metallilaastusid.

Korrashoid ja klienditeenindus

Laske laadimisseadet põhimõtteliselt remontida, hooldada ja kontrollida ainult elektriala spetsialistil, sest asjatundmatu remondi tõttu võivad tekkida tõsised ohud kasutajale.

Vananemise ja kulumise korral uuendage laadimisseadmel kleebiseid ja hoiatavaid juhiseid.

Pöörduge palun remontivajavate FEIN laadimisseadmete ja lisavarustusega oma FEIN klienditeenindusse. Aadressi leiate Internetist

www.fein.com alt.

Tagatised ja garantii

Toote garantii kehtib vastavalt siseriiklikult kehtivale korrale kasutuselevõturiigis. Lisaks kehtib FEINi tootja-garantiideklaratsioon kohane FEINi garantii.

Teie toote tarnemaht võib sisaldada ka ainult osa selles kasutusjuhendis kirjeldatud ja lisavarustusest.

Kasutuskölbmatuks muutunud seadmete käitlus

Akulaadimisseadmed, lisatarvikud ja pakendid tuleb keskkonnasäästlikult utiliseerida.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
