GAL 18 V160 AS - Caricabatterie Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Fein
Modello	GAL 18 V160 AS
Tensione di carica	18 V (rilevamento automatico)
Corrente di carica	16 A
Tipi di accumulatori compatibili	Lithium-Ion AMPShare (ProCORE18V e standard, capacità ≥ 2,0 Ah)
Numero di celle compatibile	da 5 a 15
Intervallo di temperatura di carica	0 °C a 45 °C
Peso	0,95 kg (secondo EPTA 01:2014)
Alimentazione elettrica	230 V ~ (compatibile 220 V)
Funzioni di carica	Carica standard, Power Boost (carica rapida fino al 50 %), indicatore di carica a 5 LED, monitoraggio della temperatura (LED rosso), raffreddamento attivo (ventilatore)
Modalità di carica	Intelligente, rilevamento automatico della tensione e della temperatura
Tempo di carica (esempio)	Accu ProCORE 4,0 Ah: 9 min (50 %), 21 min (80 %), 51 min (100 %); Accu standard 4,0 Ah: 16 min (80 %), 25 min (100 %)
Montaggio	Su piano di lavoro o a parete (interasse 86 mm, viti Ø 5-6,5 mm)
Segnale acustico	Fine del ciclo di carica (segnale breve)
Sicurezza	Protezione contro il surriscaldamento, arresto in caso di guasto, non impermeabile
Manutenzione	Pulire i contatti a secco, non aprire, far riparare da un centro assistenza autorizzato FEIN
Garanzia	Garanzia legale + garanzia del produttore FEIN (secondo dichiarazione)
Smaltimento	Non gettare tra i rifiuti domestici, riciclaggio RAEE

Domande frequenti - GAL 18 V160 AS Fein

Come attivare la modalità Power Boost?

Premere il tasto Power Boost (4) prima o dopo aver inserito l'accumulatore. Il tasto si illumina in rosso durante la carica rapida. Una nuova pressione torna in modalità standard.

Cosa significano i LED verdi (3)?

I 5 LED verdi indicano il livello di carica dell'accumulatore: un LED acceso = circa 20 %, tutti e 5 accesi = > 95%. Durante la carica, si accendono in successione.

Perché il LED rosso (5) è acceso continuamente?

Il LED rosso acceso continuamente indica che la temperatura dell'accumulatore non è nell'intervallo ammesso (0-45 °C). La carica riprende automaticamente non appena la temperatura torna corretta.

Cosa fare se il LED rosso (5) lampeggia?

Un lampeggio rosso segnala un difetto dell'accumulatore o del caricabatterie. Verificare che l'accumulatore sia inserito correttamente e che i suoi contatti siano puliti. Se il problema persiste, sostituire l'accumulatore o contattare il servizio assistenza.

Quali accumulatori posso ricaricare con questo caricabatterie?

Questo caricabatterie è progettato per accumulatori Lithium-Ion AMPShare di FEIN e partner, con una capacità di almeno 2,0 Ah e una tensione di 18 V. Supporta accumulatori ProCORE18V e standard (da 5 a 15 celle).

Posso montare il caricabatterie a parete?

Sì, il caricabatterie può essere fissato a parete con due viti a testa tonda (Ø 5-6,5 mm) con un interasse di 86 mm. Utilizzare il gancio murale previsto.

Come mantenere il caricabatterie?

Scollegare il caricabatterie prima di qualsiasi pulizia. Pulire i contatti elettrici a secco e assicurarsi che nessun truciolo metallico penetri nell'involucro. Non aprire il caricabatterie.

Cosa fare se il caricabatterie non si accende (LED verde spento)?

Verificare che il cavo di alimentazione sia ben collegato e che la presa di corrente funzioni. Se il problema persiste, il caricabatterie o il cavo potrebbe essere difettoso; farlo controllare da un centro assistenza autorizzato.

Il ventilatore fa rumore, è normale?

Sì, il caricabatterie è dotato di un Active Air Cooling che raffredda l'accumulatore quando la sua temperatura supera 0 °C. Il rumore del ventilatore è normale. Se non funziona, il tempo di carica potrebbe aumentare.

Come smaltire il caricabatterie a fine vita?

Non gettare il caricabatterie tra i rifiuti domestici. Conformemente alla direttiva RAEE, riportarlo in un punto di raccolta previsto per il riciclaggio delle apparecchiature elettriche ed elettroniche.

MANUALE UTENTE GAL 18 V160 AS Fein

Istruzioni originali

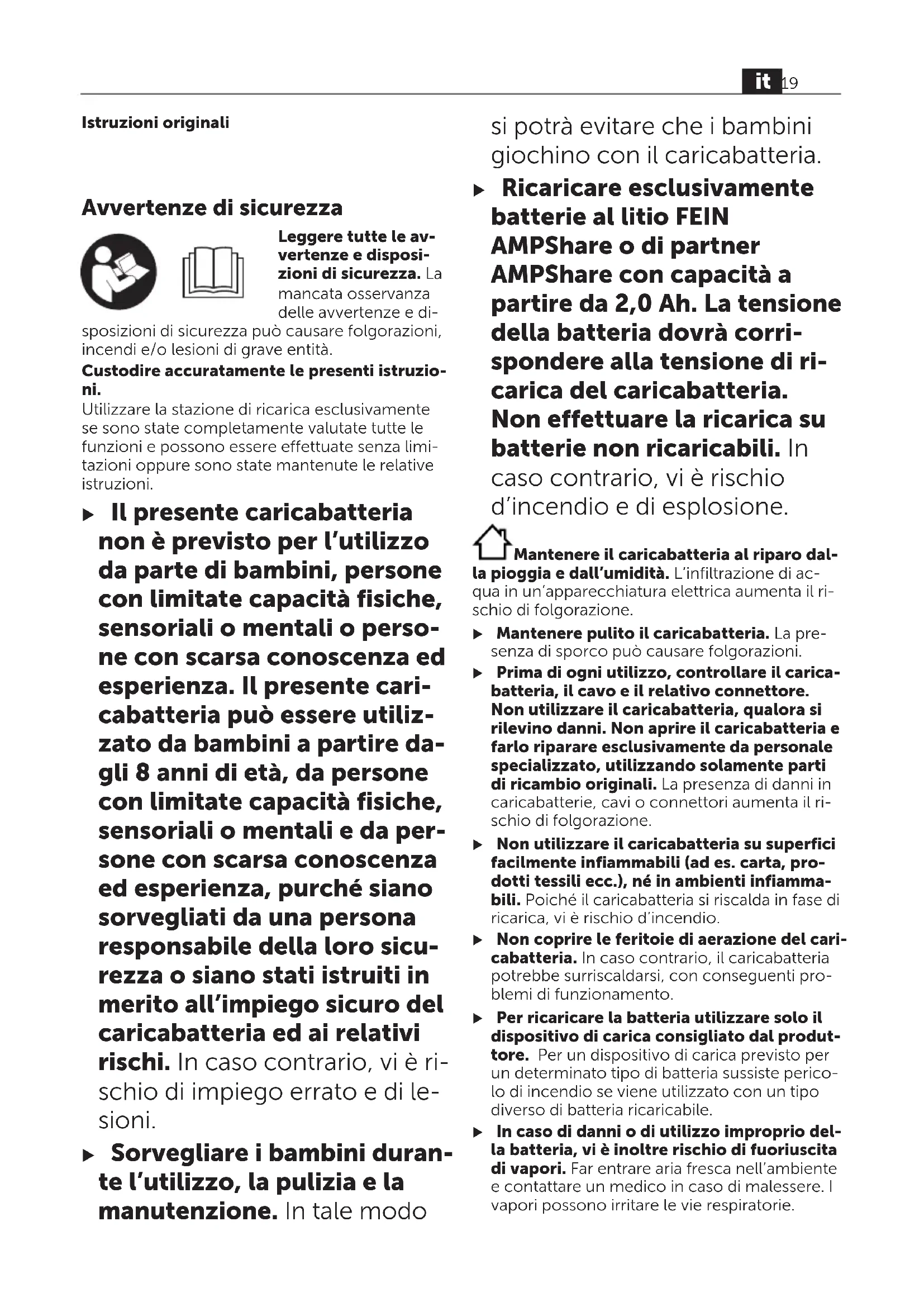

Avvertenze di sicurezza

Leggere tutte le av- vertenze e disposi- zioni di sicurezza. La mancata osservanza delle avvertenze e di-

sposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Custodire accuratamente le presenti istruzioni.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

Il presente caricabatteria non è previsto per l'utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all'impiego sicuro del caricabatteria ed ai relativi rischi. In caso contrario, vi è rischio di impiego errato e di lesioni.

▶ Sorvegliare i bambini durante l'utilizzo, la pulizia e la manutenzione. In tale modo

si potrà evitare che i bambini giochino con il caricabatteria.

- Ricaricare esclusivamente batterie al litio FEIN AMPShare o di partner AMPShare con capacità a partire da 2,0 Ah. La tensione della batteria dovrà corrispondere alla tensione di ricarica del caricabatteria. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, vi è rischio d'incendio e di esplosione.

Mantenere il caricabatteria al riparo dalla pioggia e dall'umidità. L'infiltrazione di acqua in un'apparecchiatura elettrica aumenta il rischio di folgorazione.

Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni.
- Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
▶ Non coprire le feritoie di aerazione del caricabatteria. In caso contrario, il caricabatteria potrebbe surriscaldarsi, con conseguenti problemi di funzionamento.
Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
In caso di danni o di utilizzo improprio della batteria, vi è inoltre rischio di fuoriuscita di vapori. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.

In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Non utilizzare il caricabatteria in armadi chiusi o nelle vicinanze di fonti di calore. In caso contrario, il caricabatteria potrebbe surris-caldarsi, con conseguenti problemi di funzionamento.
In caso di inutilizzo prolungato, rimuovere la batteria dal caricabatteria e scollegare la spina di alimentazione. Risparmiando energia elettrica si tutela l'ambiente.
▶ Quando si eseguono interventi di pulizia, staccare la spina di alimentazione del caricabatteria dalla presa. Vi è il pericolo di una scossa elettrica.
▶ Non avvitare o inchiodare targhette e segnali sul caricabatteria. Un isolamento dan-

neggiato non offre alcuna protezione contro le scosse elettriche. Utilizzare delle targhette adesive.

Descrizione del prodotto e dei servizi forniti

Utilizzo conforme

Il caricabatteria è concepito per la ricarica di batterie ricaricabili al litio FEIN AMPShare, o di partner AMPShare.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione del caricabatteria sulla pagina con la rappresentazione grafica.

(1) Sede di ricarica
(2) Supporto da parete
(3) Indicatore verde del livello di carica della batteria
(4) Tasto Power Boost
(5) Indicatore rosso monitoraggio temperatura/errori

Dati tecnici

Caricabatteria GAL 18V-160
Codice prodotto 9 26 04 337 00 0		9 26 04 339 00 0
		9 26 04 349 00 0
Tensione di carica della batteria (rilevamento automatico della tensione)	V=	18
Corrente di caricaA)	A	16
Temperatura della batteria consentita durante la carica	°C	0–45
Batterie ProCORE18V...: tempo di carica con capacità della batteria, circaA)		circa 50%B) / circa 80% C) / circa 80%D) / Batteria caricaE)
-4,0 Ah min 9 / 21 / 32 / 51
-8,0 Ah min 15 / 26 / 32 / 51
-12,0 Ah min 22 / 36 / 36 / 55
Batterie standard: tempo di ricarica con capacità della batteria, circaA)		circa 80%D) / batteria caricaE)
-4,0 Ah min 16 / 25
-5,0 Ah	min	20 / 35
Numero di celle della batteria 5–15
Peso secondo EPTA-Procedure 01:2014	kg	0,95

Caricabatteria GAL 18V-160

Classe di protezione

A) in funzione della temperatura e del tipo di batteria
B) Stato di carica della batteria 50% (dopo la ricarica con Power Boost). La batteria può essere prelevata ed utilizzata immediatamente.
C) Stato di carica della batteria circa 80% (dopo la ricarica con Power Boost). La batteria può essere prelevata ed utilizzata immediatamente.
D) Stato di carica della batteria circa 80% (dopo la ricarica con modalità di carica standard). La batteria può essere prelevata ed utilizzata immediatamente.
E) Stato di carica della batteria 97–100% (dopo la ricarica con modalità di carica standard).

Utilizzo

Montaggio

▶ Prima di qualunque intervento sul caricabatteria estrarre la spina di rete dalla presa.

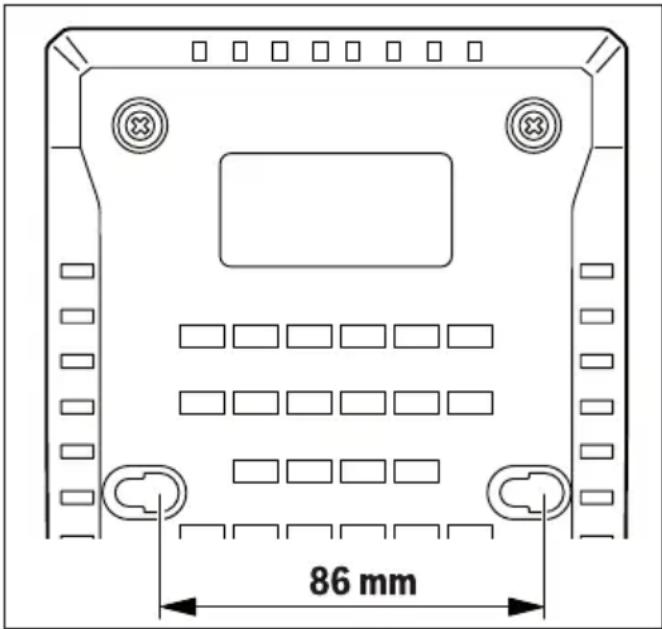

Montaggio a parete

Il caricabatteria si potrà utilizzare sia poggiato (utilizzo su tavolo / Desktop Use), sia agganciato ad una parete.

Per fissaggio alla parete: praticare due fori, distanziati come indicato nel disegno.

Per il fissaggio, utilizzare viti a testa tonda, con diametro da 5 mm fino a max. 6,5 mm.

86 mm

Messa in funzione

Attenersi alla tensione di rete La tensione della rete elettrica deve corrispondere ai dati indicati sulla targhetta di identificazione del caricabatteria. I caricabatteria con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Procedura di ricarica

La procedura di ricarica inizierà non appena il connettore di rete del caricabatteria verrà innestato nella presa di corrente e la batteria verrà innestata nella sede di ricarica (1).

Grazie all'intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l'operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione.

Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nel caricabatteria resta sempre completamente carica.

Significato degli elementi di visualizzazione

Indicatore verde del livello di carica della batteria (3)

I 5 LED verdi LED indicano il livello di carica della batteria durante e dopo il processo di ricarica. Un LED con luce accesa fissa indica una capacità della

batteria del 20% circa.

LED di stato Capacità del-	la batteria, circa
I 5 LED si accendono in successione.	< 20%
II LED più in basso si accende con luce fissa.	20 %
I 2 LED più in basso si accendono con luce fissa.	40%
I 3 LED più in basso si accendono con luce fissa.	60 %
I 4 LED più in basso si accendono con luce fissa.	80%
I 5 LED si accendono con luce fissa.	>95%

Avvertenza: La procedura di ricarica sarà possibile soltanto se la temperatura della batteria si troverà nel campo temperatura di ricarica consentito: vedi paragrafo «Dati tecnici».

Indicatore rosso monitoraggio temperatura/ errori (5)

Luce permanente

La luce fissa rossa segnala che la temperatura della batteria è oltre l'intervallo di temperatura della ricarica ammesso, vedere paragrafo «Dati tecni-

ci». Non appena viene raggiunto il campo di temperatura consentito, inizia la procedura di ricarica.

Luce lampeggiante

La luce lampeggiante rossa segnala che la batteria o il caricabatteria sono difettosi.

Tasto Power Boost (4)

Premendo il tasto Power Boost (4) si attiva la modalità di ricarica rapida. Ciò può essere effettuato prima di inserire la batteria o con batteria inserita. Il tasto Power Boost (4) si accende in rosso durante la ricarica rapida. Premendo ancora una volta il tasto Power Boost si ritorna alla modalità di ricarica standard.

Una volta terminata la ricarica rapida (raggiungimento del 50% circa della capacità della batteria), il tasto Power Boost (4) si spegne. Se la batteria resterà nel caricabatteria, proseguirà ad essere ricaricata.

Segnale acustico

Non appena terminato il ciclo di ricarica, verrà emesso un breve segnale acustico.

Anomalie - Cause e rimedi

Causa Rimedio
L'indicatore rosso monitoraggio temperatura/errori (5) lampeggiaProcedura di ricarica non possibile
La batteria non è inserita (correttamente)	Inserire correttamente la batteria nella stazione di ricarica
Contatti della batteria contaminati	Pulire i contatti della batteria, ad es. innestando e disinnestando più volte la batteria stessa; all'occorrenza, sostituire la batteria
Batteria difettosa Sostituire la batteria
Caricabatteria difettoso	All'occorrenza, far controllare il caricabatteria da un Centro Assistenza Clienti autorizzato per elettroutensili FEIN
L'indicatore verde del livello di carica della batteria (3) non si accende

Causa Rimedio
La spina di alimentazione della stazione di ricarica non è inserita (correttamente)	Inserire (completamente) la spina di alimentazione nella presa di corrente
Difetto nella presa di corrente, nel cavo di alimentazione o nella stazione di ricarica	Verificare la tensione di rete e, all'occorrenza, far controllare il caricabatteria da un Centro Assistenza Clienti autorizzato per elettroutensili FEIN

Indicazioni operative

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria dovrà essere sostituita.

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, il caricabatteria si può riscaldare. Ciò, tuttavia, non rappresenta un pericolo e non indica un difetto tecnico del caricabatteria.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Il sistema di ventilazione integrato nel caricabatteria controlla la temperatura della batteria inserita. Non appena la temperatura della batteria sale sopra 0 °C circa, la batteria stessa viene raffreddata da un ventilatore. Quando il ventilatore è acceso si sente un rumore caratteristico.

Se il ventilatore non entra in funzione, significa che quest'ultimo è guasto oppure che la temperatura della batteria è inferiore a <0 °C. Ciò può causare un prolungamento del tempo di ricarica.

Processo di ricarica

Modalità Power Boost

Con il Power Boost vengono caricate le batterie nella modalità di ricarica rapida fino a circa il 50% della loro capacità. In tal modo queste batterie sono nuovamente pronte per l'uso in tempi più brevi rispetto alla ricarica in modalità standard.

Con il Power Boost la batteria viene dapprima ricaricata con un'elevata corrente di carica, che viene poi ridotta gradualmente.

Se la batteria resterà nel caricabatteria, proseguirà ad essere ricaricata.

Modalità di ricarica standard

La batteria viene ricaricata fino a circa il 100% della sua capacità. La modalità di ricarica standard è la migliore combinazione tra tempo di ricarica rapido e ricarica completa della batteria. La modalità di ricarica standard ottimizza la durata della batteria.

Manutenzione ed assistenza

Manutenzione e pulizia

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da FEIN oppure da un centro assistenza clienti autorizzato per elettroutensili FEIN, al fine di evitare pericoli per la sicurezza.

In caso di utilizzo frequente, eseguire una pulizia con cadenza settimanale. A tale riguardo, attenersi alle seguenti avvertenze:

• Mantenere puliti i contatti della base ad inne-sto.
• Pulire i contatti elettrici esclusivamente a secco.
• Accertarsi che nel corpo del caricabatteria non penetrino trucioli metallici.

Manutenzione e Servizio Clienti post-vendita

In linea generale, il caricabatteria andrà riparato, sottoposto a manutenzione e verificato esclusivamente da elettricisti specializzati, in quanto una manutenzione non corretta potrebbe comportare seri pericoli per l'utilizzatore.

Sostituire le targhette adesive e le avvertenze di pericolo sul caricabatteria, quando siano vecchie o usurate.

Qualora i caricabatteria FEIN e i relativi accessori necessitino di riparazioni, contattare il Servizio Clienti post-vendita FEIN di zona. Gli indirizzi sono disponibili in Internet, al seguente link:

www.fein.com.

Garanzia

La garanzia sul prodotto vale esclusivamente entro le regole di legge vigenti nel Paese in cui viene messo in servizio. FEIN fornisce inoltre una garanzia conforme alla Dichiarazione di Garanzia del produttore FEIN.

La dotazione del prodotto potrebbe anche prevedere soltanto una parte degli accessori descritti o raffigurati nelle presenti istruzioni per l'uso.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente la stazione di ricarica, gli accessori dismessi e gli imballaggi.

Non gettare i caricabatteria tra i rifiuti domestici!

Solo per i Paesi della CE:

In conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, i caricabatteria divenuti inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente. In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
