| 产品类型 | 电池充电器 |
| 品牌 | Fein |
| 型号 | GAL 18 V160 AS |
| 充电电压 | 18 V（自动检测） |
| 充电电流 | 16 A |
| 兼容电池类型 | 锂离子 AMPShare（ProCORE18V 和标准，容量 ≥ 2.0 Ah） |
| 兼容电池芯数 | 5 至 15 |
| 充电温度范围 | 0 °C 至 45 °C |
| 重量 | 0.95 kg（根据 EPTA 01:2014） |
| 电源 | 230 V ~（兼容 220 V） |
| 充电功能 | 标准充电、Power Boost（快速充电至 50%）、5 个 LED 充电指示灯、温度监控（红色 LED）、主动冷却（风扇） |
| 充电模式 | 智能，自动检测电压和温度 |
| 充电时间（示例） | 电池 ProCORE 4.0 Ah：9 分钟（50%），21 分钟（80%），51 分钟（100%）；标准电池 4.0 Ah：16 分钟（80%），25 分钟（100%） |
| 安装方式 | 台面或壁挂安装（孔距 86 mm，螺钉 Ø 5-6.5 mm） |
| 声音信号 | 充电周期结束（短信号） |
| 安全性 | 过热保护，故障停机，不防水 |
| 维护 | 用干布清洁触点，请勿打开，由 FEIN 授权售后服务维修 |
| 保修 | 法定保修 + FEIN 制造商保修（根据声明） |
| 废弃处理 | 不要与生活垃圾一起丢弃，WEEE 回收 |
常见问题 - GAL 18 V160 AS Fein
用户关于以下问题的提问 GAL 18 V160 AS Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电池充电器 免费PDF格式！查找您的手册 GAL 18 V160 AS - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GAL 18 V160 AS 品牌 Fein.

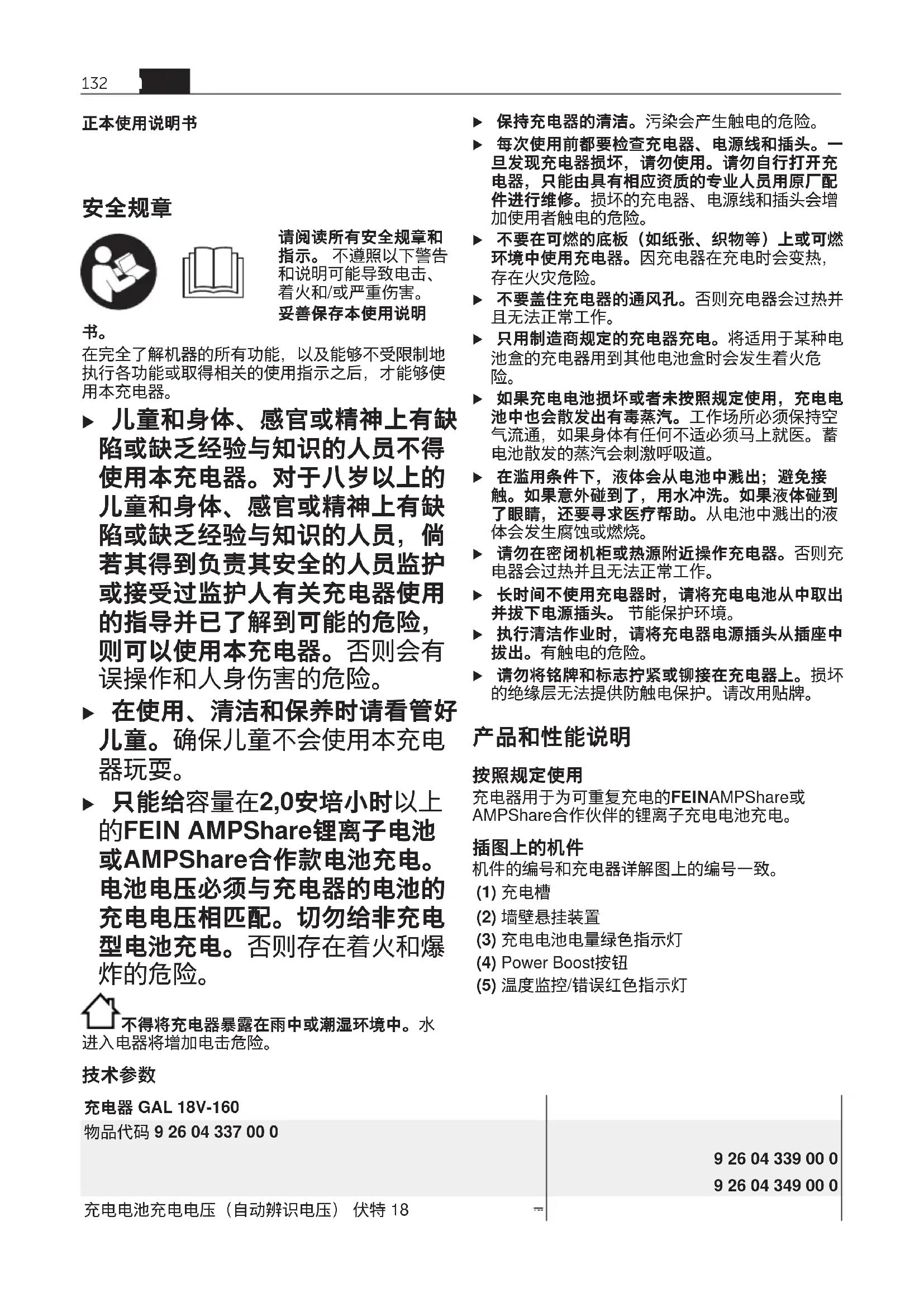

用户手册 GAL 18 V160 AS Fein
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。 妥善保存本使用说明
书。
在完全了解机器的所有功能，以及能够不受限制地执行各功能或取得相关的使用指示之后，才能够使用本充电器。
▶ 儿童和身体、感官或精神上有缺陷或缺乏经验与知识的人员不得使用本充电器。对于八岁以上的儿童和身体、感官或精神上有缺陷或缺乏经验与知识的人员，倘若其得到负责其安全的人员监护或接受过监护人有关充电器使用的指导并已了解到可能的危险，则可以使用本充电器。否则会有误操作和人身伤害的危险。
▶ 在使用、清洁和保养时请看管好儿童。确保儿童不会使用本充电器玩耍。
▶ 只能给容量在2,0安培小时以上的FEIN AMPShare锂离子电池或AMPShare合作款电池充电。电池电压必须与充电器的电池的充电电压相匹配。切勿给非充电型电池充电。否则存在着火和爆炸的危险。
不得将充电器暴露在雨中或潮湿环境中。水
进入电器将增加电击危险。
技术参数
充电器 GAL 18V-160
物品代码 9 26 04 337 00 0
- 保持充电器的清洁。污染会产生触电的危险。
每次使用前都要检查充电器、电源线和插头。一旦发现充电器损坏，请勿使用。请勿自行打开充电器，只能由具有相应资质的专业人员用原厂配件进行维修。损坏的充电器、电源线和插头会增加使用者触电的危险。
不要在可燃的底板（如纸张、织物等）上或可燃环境中使用充电器。因充电器在充电时会变热，存在火灾危险。
不要盖住充电器的通风孔。否则充电器会过热并且无法正常工作。
▶ 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
如果充电电池损坏或者未按照规定使用，充电电池中也会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
请勿在密闭机柜或热源附近操作充电器。否则充电器会过热并且无法正常工作。
▶ 长时间不使用充电器时，请将充电电池从中取出并拔下电源插头。节能保护环境。
执行清洁作业时，请将充电器电源插头从插座中拔出。有触电的危险。
请勿将铭牌和标志拧紧或铆接在充电器上。损坏的绝缘层无法提供防触电保护。请改用贴牌。
产品和性能说明
按照规定使用
充电器用于为可重复充电的FEINAMPShare或AMPShare合作伙伴的锂离子充电电池充电。
插图上的机件
机件的编号和充电器详解图上的编号一致。
(1) 充电槽
(2) 墙壁悬挂装置
(3) 充电电池电量绿色指示灯
(4) Power Boost按钮
(5) 温度监控/错误红色指示灯
| 充电器 GAL 18V-160 | |
| 充电电流^A | 安培 16 |
| 充电时许可的充电电池温度 摄氏度 0-45 | |
| 充电电池ProCORE18V...: 充电时间,对应的电池大致容量 ^A | 大约 50%^B /大约 80%^C /大约 80%^D /充电电池已充电 ^E |
| -4.0安培小时 分钟 9/21/32/51 | |
| -8.0安培小时 分钟 15/26/32/51 | |
| -12.0安培小时 分钟 22/36/36/55 | |
| 标准充电电池: 充电时间,对应的电池大致电量 ^A | 约 80%^D /充电电池已充电 ^E |
| -4.0安培小时 分钟 16/25 | |
| -5.0安培小时 分钟 20/35 | |
| 充电电池单元数量 5-15 | |
| 重量符合EPTA-Procedure 01:2014 公斤 0.95 | |
| 保护等级 | 回 / |
A) 取决于温度和充电电池类型
B) 充电电池的电量约 50 % （用Power Boost功能充电后）。现在可以取出充电电池并马上使用。
C) 充电电池的电量约 80 % （用Power Boost功能充电后）。现在可以取出充电电池并马上使用。
D) 充电电池的电量约80%（用标准充电模式充电后）。现在可以取出充电电池并马上使用。
E) 充电电池的电量97% - 100%（用标准充电模式充电后）。
工作
安装
在充电器上进行所有操作之前都必须从插座上拔出电源插头。

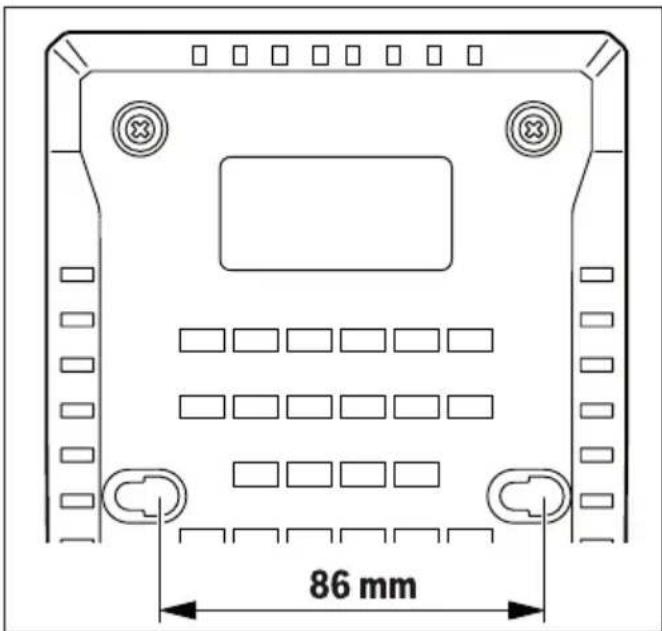

壁式安装
充电器可以竖立使用（在桌面上使用/desktop use），也可以悬挂在墙壁上使用。
固定在墙壁上：按照图纸中的孔距钻两个孔。
使用直径5 mm至最大6.5 mm的圆头螺栓进行固定。
注意电源电压！电源的电压必须和充电器铭牌上标示的电压数据一致。标记为230 V的充电器也可用220 V电压运行。
充电过程
一旦充电器的电源插头插入电源插座，充电电池插入充电槽(1)，充电过程就启动。
透过智慧型的充电过程，机器能够自动判断充电电池的充电状况。在考量充电电池的温度和充电电池的电压等前提之下，本机器会以最佳的充电电流进行充电。
这样不但能够保护充电电池，而且存放在充电器中的充电电池的电量，会一直保持在饱和的状态。
指示灯号的代表含义
充电电池电量绿色指示灯 (3)
5个绿色LED在充电过程中及之后显示充电电池的电量。一个LED常亮表示充电电池电量约20%。
| 状态LED 充电电池大致 | 容量 |
| 5个LED依次亮起。<20% | |
| 最下面的LED常亮。 | 20% |
| 最下面的2个LED常亮。 | 40% |
| 最下面的3个LED常亮。 | 60% |
| 最下面的4个LED常亮。 | 80% |
| 最下面的5个LED常亮。 | >95% |
提示：当充电电池的温度在许可的充电温度范围内时，才可以充电，见“技术参数”段落。
温度监控/错误红色指示灯 (5)
常亮灯光
红色常亮灯光表示充电电池的温度超出允许的充电温度范围，参见章节“技术参数”。一旦达到所允许的温度范围，充电过程即开始。
闪烁灯光
红色闪烁灯光表示充电电池或充电器损坏。
Power Boost按钮(4)
按压Power Boost按钮(4)，快速充电模式激活。既可以在充电电池插入前，也可以在其插入后进行这一操作。Power Boost按钮(4)在快速充电期间呈红色亮起。再次按压Power Boost按钮，您将再次返回至标准充电模式。
快速充电完成后（电池电量达到约50%），Power Boost按钮(4)熄灭。如果充电电池留在充电器中，则会继续对其进行充电。
信号音
一旦充电循环结束，则会发出短促的信号音。
故障－原因和补救措施
| 原因 解决措施 | |
| 温度监控/错误红色指示灯(5)闪烁无法充电 | |
| 未安装或者未正确地安装好充电电池 | 将充电电池正确放到充电器上 |
| 充电电池的接点堆积了污垢 | 清洁充电电池触点;比如通过多次插拔充电电池,必要时更换充电电池 |
| 充电电池损坏 更换充电电池 | |
| 充电器故障 必要时得把充电器交给FEIN授权的客户服务处检查 | |
| 充电电池电量绿色指示灯(3)不亮 | |
| 未插上或者未正确插好充电器的插头 | 把插头正确地插在插座上 |
| 插座、电线或充电器有故障 | 检查电压,必要时将充电器交给FEIN电动工具授权的客户服务处检查 |
工作提示
充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。
在持续或者不间断地先后使用充电器后，可能导致充电器变热。不过无需担心，这并不表示充电器存在技术故障。
Active Air Cooling（冷却充电电池）
集成在充电器中的风扇控制装置监控插入的蓄电池的温度。一旦充电电池的温度超过0℃，就会通过风扇冷却充电电池。风扇接通后会发出通风噪音。如果风扇不转动，说明风扇损坏或充电电池温度小于0℃。因此充电时间可能会延长。
充电过程
Power Boost模式
利用Power Boost功能，充电电池将在快速充电模式下充至约50%的电量。因此，比起标准模式下充电，这些充电电池能在更短时间内再次做好投用准备。
利用Power Boost功能，充电电池先以较高充电电流充电，然后逐步降低电流。
如果充电电池留在充电器中，则会对其继续充电。
标准充电模式
充电电池将被充至约100%的电量。标准充电模式是快速充电时间和充电电池完整充电的最佳结合方式。标准充电模式优化了充电电池的使用寿命。
维修和服务
维修和清洁
如果必须更换连接线，务必把这项工作交给FEIN或者经授权的FEIN电动工具顾客服务执行，以避免危害机器的安全性能。
如需经常使用，请每周执行一次清洁。为此请注意以下提示：
- 请保持插口内的触点干净。
- 只能干式清洁电气触点。
- 确保充电器外壳内无金属碎屑。
维修和客户服务
原则上只能由专业的电工维修、保养和检查充电器，因为修理不当可能对用户造成巨大危害。出现老化和磨损时，请及时更新充电器上的标签及警告提示。
请携带需要维修的FEIN充电器和附件前往FEIN客户服务处。相关地址请访问网址
www.fein.com.
保修
产品的保修适用所投放国家/地区的法律规定。此外，FEIN根据FEIN制造商的保修声明提供保修。产品供货范围中可能只包含本操作说明书中所描述或图示的附件的一部分。
处理废弃物
必须以符合环保的方式回收再利用充电器、附件和包装材料。
不可以把充电器丢入一般的家庭垃圾中！
产品中有害物质的名称及含量
部件名称 有害物质
本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
①适用于电池包和充电器。
② 仅适用于充电器。
产品环保使用期限内的使用条件参见产品说明书。
除了本表中的部件，有害物质在其他部件均质材料中的含量均在GB/T26572规定的限量要求以下。
原始使用說明書
安全注意事項
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。
妥善保存本使用說明書。
在完全了解機器的所有功能，以及能夠沒有阻礙地執行各功能或取得相關的使用指示之後，才能開始使用本充電器。
此一充電式裝置原本並不是設計提供給兒童以及身體、感官或心智能力有缺陷，或是缺乏相關經驗及知識的人士操作。8 歲以上兒童以及身體、感官或心智能力有缺陷，或是缺乏相關經驗及知識的人士，只要在他人監督下或接受過如何安全處置此充電器的指導，並充份瞭解相關危險，即可使用該充電器。否則可能會造成操作上的錯誤以及受傷危險。
▶ 使用、清潔及維修期間，請隨時留意兒童。如此才能確保他們未將本充電器當做玩具任意玩耍。
▶ 僅可對容量 2,0 Ah 的 FEIN AMPShare 或 AMPShare 合作夥伴的鋰電池進行充電。充電電池的電壓必須與充電器的充電電壓相符。請勿對非充電型電池進行充電。否則有失火與爆炸之虞。
不得將充電器暴露在雨中或潮濕環境中。如
有水滲入電子裝置內，會增加觸電的風險。
技術性數據
充電器 GAL 18V-160
產品機號 9 26 04 337 00 0
▶ 充電器請保持清潔。髒污亦有造成人員觸電之虞。
每次使用前，請仔細檢查充電器、線材及插頭。若有發現任何受損現象，請勿使用充電器。請勿自行拆開充電器，而是應該將它交由合格的專業技師以原廠替換零件進行維修。已受損的充電器、線材和插頭，會提高觸電風險。
使用中的充電器請勿擱置在紙張、布料等易燃材料上或讓它處於易燃環境中。進行充電時充電器會升溫，有導致失火之虞。
▶ 請勿遮住充電器的通風口。否則本充電器可能過熱而無法再正常運作。
▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
▶ 請勿在封閉的櫃子或熱源附近操作充電器。否則本充電器可能過熱而無法再正常運作。
▶ 長時間不使用時，請將充電電池從充電器中取出並拔下電源插頭。節約能源保護環境。
清潔工作期間，請將充電器的電源插頭從插座中拔出。有觸電之虞。
▶ 請勿將標誌和標籤用螺栓或鉚釘固定到充電器上。損壞的絕緣層無法提供防觸電保護。請改用貼紙標誌。
產品和規格
依規定使用機器
本充電器專為 FEIN 或 AMPShare 合作夥伴的充電型鋰電池的充電而設計。
插圖上的機件
機件的編號和充電器詳解圖上的編號一致。
(1) 充電槽
(2) 壁掛架
(3) 充電電池的電量顯示器（綠色）
(4) Power Boost 按鈕
(5) 代表溫度監控 / 錯誤的紅色指示器
9 26 04 339 00 0
9 26 04 349 00 0
充電器 GAL 18V-160
| 充電電池的充電電壓(自動偵測電壓) V 18 | |
| 充電電流A) | A 16 |
| 充電狀態下容許的充電電池溫度 | °C 0-45 |
| 充電電池 ProCORE18V...:各充電電池容量所需的充電時間,約略值A) | 大約 50 %B) / 大約 80 %C) / 大約 80 %D) / 充電電池已充飽E) |
| -4.0 Ah 分 9 / 21 / 32 / 51 | |
| -8.0 Ah 分 15 / 26 / 32 / 51 | |
| -12.0 Ah 分 22 / 36 / 36 / 55 | |
| 標準充電電池:各充電電池容量所需的充電時間,約略值A) | 大約 80 %D) / 充電電池已充飽E) |
| -4.0 Ah 分 16 / 25 | |
| -5.0 Ah 分 20 / 35 | |
| 充電電池數量 5-15 | |
| 重量符合 EPTA-Procedure 01:2014 kg 0,95 | |
| 絕緣等級 | □/II |
A) 視溫度和充電電池型號而定
B) 充電電池的電量為 50%（使用 Power Boost 進行充電時）。您可以取出並且馬上使用充電電池。
C) 充電電池的電量為約 80%（使用 Power Boost 進行充電時）。您可以取出並且馬上使用充電電池。
D) 充電電池的電量為約 80%（以標準充電模式進行充電為準）。您可以取出並且馬上使用充電電池。
E) 充電電池的電量為 97% - 100%（以標準充電模式進行充電為準）。
操作
安装
▶ 對充電器進行任何作業之前，務必將插頭從插座上拔出。
安裝於牆面上
使用本充電器時，可將它放置於桌面上或懸掛在牆面上。
若要固定在牆面上：請按照圖上標示的距離，鑽出兩個固定孔。
請用直徑 5 mm 至最大 6.5 mm 的圓頭螺栓進行固定。
注意電源的電壓！電源的電壓必須和充電器銘牌上標示的電壓數據一致。標示為 230 V 的充電器亦可接上 220 V 電源。
充電
只需將充電器的電源插頭插至插座上，並將充電電池裝入充電槽(1)內，即可自動開始充電。
透過智慧型充電程序，機器能夠自動判斷充電電池的充電狀況。在考量充電電池溫度與電壓的前提下，本機器會以最佳的充電電流進行充電。
這樣不但能夠保護充電電池，而且存放於充電器中之充電電池其電量會一直保持在飽和的狀態。
指示燈號的代表含義
充電電池的電量顯示器（綠色）(3)
共有 5 顆綠色 LED 燈，將在充電期間以及充電結束後顯示充電電池當下的電量。一顆持續亮起的 LED 燈代表充電電池擁有 20% 左右的電量。
| LED狀態 | 充電電池的電量,約略值 |
| 5顆LED依序亮起。 | <20% |
| 最下面的LED持續亮起。 | 20% |
| 最下面的2顆LED持續亮起。 | 40% |
| 最下面的3顆LED持續亮起。 | 60% |
| 最下面的4顆LED持續亮起。 | 80% |
| 5顆LED全部持續亮起。 | >95% |
提示：當充電電池的溫度落於容許的充電溫度範圍內時，才會採取此一充電模式，請參閱「技術性數據」小節。
代表溫度監控 / 錯誤的紅色指示器 (5)
持續亮起
若是持續亮起紅燈，代表充電電池的溫度已超出容許的充電溫度範圍，另請參閱「技術性數據」小節。待回到容許溫度範圍後，將立即開始充電。
呈閃爍狀態
若是呈紅色閃爍狀態，代表充電電池或充電器故障。
Power Boost 按鈕 (4)
按壓 Power Boost 按鈕 (4) 即可啟用快充模式。您可在裝上充電電池之前或在已裝入充電電池時執行此一動作。進行快速充電的期間，Power Boost 按鈕 (4) 將亮紅燈。再次按壓 Power Boost 按鈕，您便重新回到標準充電模式。
結束快速充電後（當充電電池的電量已達 50% 時），Power Boost 按鈕 (4) 將熄滅。充電電池若留在充電器內，將繼續充電。
聲音訊號
充電循環結束時會發出一聲短音。
故障－原因和補救方法
| 原因補救措施 | |
| 代表溫度監控/錯誤的紅色指示器(5)閃爍無法進行充電 | |
| 未安裝或者未正確地安裝充電電池 | 請將充電電池正確裝到充電器上 |
| 充電電池的接點堆積了污垢 | 清潔充電電池的接點(例如將充電電池反覆插拔),必要時請更換充電電池 |
| 充電電池故障更換充電電池 | |
| 充電器故障必要時應將充電器送交FEIN授權的客戶服務中心進行檢查 | |
| 充電電池的電量顯示器(綠色)(3)未亮起 | |
| 未插上或者未正確插好充電器的插頭 | 請將插頭正確插到插座上 |
| 插座、電線或充電器故障 | 檢查電源電壓,必要時應將充電器送交FEIN授權的客戶服務中心進行檢查 |
作業注意事項
充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。
在持續或不間斷地先後使用充電器後，可能導致充電器變熱，此乃正常現象，並不表示充電器有技術性瑕疵。
Active Air Cooling (充電電池冷卻)
充電器中內建的風扇控制功能負責監控正在充電的電池溫度。只要充電電池溫度高於約 0 °C，風扇便會啟動以冷卻充電電池。風扇啟動時，會聽見一些風扇噪音。
如果風扇沒有轉動，有可能是風扇故障，或者充電電池的溫度低於 < 0^ C 。充電電池因溫度仍在容許範圍內而得以更長時間進行充電。
充電程序
Power Boost 模式
使用 Power Boost 即可在快充模式下將充電電池充飽至 50% 電量。因此，比起使用標準充電模式，您更快就能使用充電電池。
使用 Power Boost 時，會先以較高充電電流為充電電池進行充電，然後再逐步降低充電電流。
充電電池若留在充電器內，將繼續充電。
標準充電模式
充電電池將充飽至 100 % 電量。使用標準充電模式，可讓充電電池取得最佳平衡，既快速又完整地進行充電。標準充電模式可使充電電池的使用壽命拉長至極限。
維修和服務
維修和清潔
如果必須更換連接線，請務必交由 FEIN 或者經授權的 FEIN 電動工具顧客服務執行，以避免危害機器的安全性能。
如頻繁使用，請每週清潔一次。同時請遵照以下各項指示：
- 保持插口中觸點的清潔。
- 僅可以乾燥的方式清潔電氣觸點。
- 注意不可讓金屬屑進入充電器外殼。
維修和客戶服務
充電器只能由合格的電工維修、保養和檢查，因為維修不當可能會對使用者造成重大危險。
當充電器上的貼紙和警告提示老化和磨損時，請更新。
請帶著需維修的 FEIN 充電器和配件洽詢您的 FEIN 客戶服務中心。您可在網上
www.fein.com 找到地址。
保固和保證
產品的保固適用於其投入市場所在國家之法律規定。此外，FEIN 也根據 FEIN 製造商保證聲明提供保證。
您的產品的交貨內容也可能僅包含本操作說明書中所描述或圖示的部分附件。
廢棄物處理
必須以符合環保的方式，回收再利用損壞的充電器、配件和廢棄的包裝材料。
不可以把充電器丟入一般的家庭垃圾中!
設備名稱：電池充電器，型號：GAL 18V-160
限用物質及其符號
