| 品牌 | Fein |
| 型号 | GAL 1880 CV AS |
| 产品类型 | 电池充电器 |
| 重量（按EPTA标准） | 0.66 kg |
| 电源电压 | 230 V AC（兼容220 V） |
| 充电电压 | 18 V（自动检测） |
| 充电电流 | 8.0 A |
| 兼容电池类型 | 锂离子 AMPShare（容量≥2.0 Ah） |
| 允许充电温度 | 0°C至45°C |
| 电池节数 | 5至15 |
| 防护等级 | II（双重绝缘） |
| 充电时间（4.0 Ah Pro-CORE电池） | 80%：32分钟 / 充满：51分钟 |
| 充电时间（8.0 Ah Pro-CORE电池） | 80%：68分钟 / 充满：79分钟 |
| 充电时间（12.0 Ah Pro-CORE电池） | 80%：113分钟 / 充满：126分钟 |
| 充电时间（标准2.0 Ah电池） | 80%：15分钟 / 充满：30分钟 |
| 充电时间（标准4.0 Ah电池） | 80%：25分钟 / 充满：35分钟 |
| 充电时间（标准5.0 Ah电池） | 80%：35分钟 / 充满：45分钟 |
| 主动冷却 | 是（带风扇的主动空气冷却） |
| LED指示灯 | 绿色（快速充电/充满）和红色（温度/故障） |
| 主要功能 | 快速充电、维护充电、自动状态和温度检测 |
| 维护和清洁 | 干式清洁触点；避免金属屑；由FEIN更换电缆 |
| 安全说明 | 不要暴露在潮湿环境中；不要遮盖通风槽；仅使用兼容电池 |
| 保修 | 法定保修和FEIN制造商保修 |
| 废弃处理 | 按照WEEE指令（2012/19/EU）回收 |
常见问题 - GAL 1880 CV AS Fein
用户关于以下问题的提问 GAL 1880 CV AS Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电池充电器 免费PDF格式！查找您的手册 GAL 1880 CV AS - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GAL 1880 CV AS 品牌 Fein.

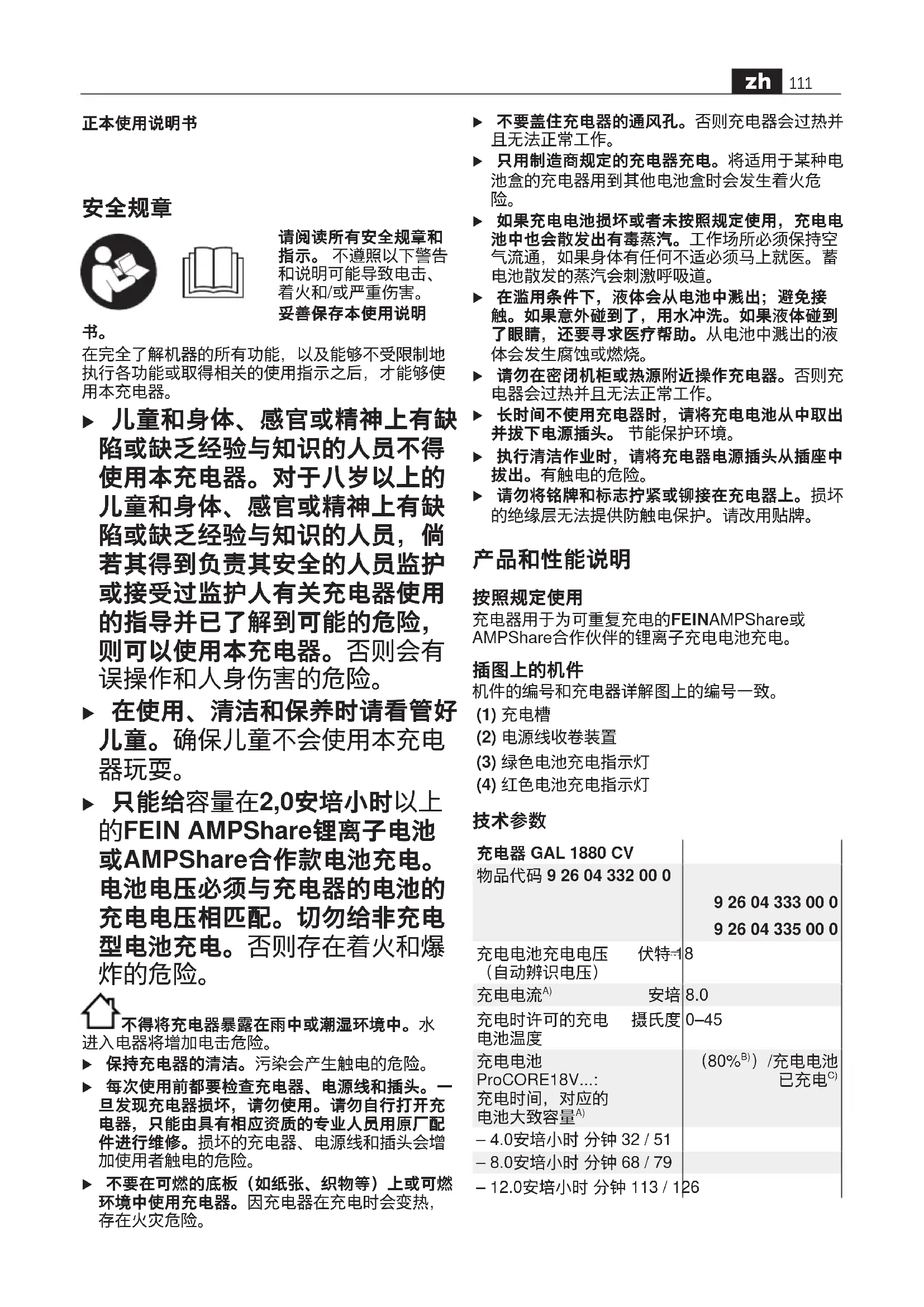

用户手册 GAL 1880 CV AS Fein
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。 妥善保存本使用说明
书。
在完全了解机器的所有功能，以及能够不受限制地执行各功能或取得相关的使用指示之后，才能够使用本充电器。
▶ 儿童和身体、感官或精神上有缺陷或缺乏经验与知识的人员不得使用本充电器。对于八岁以上的儿童和身体、感官或精神上有缺陷或缺乏经验与知识的人员，倘若其得到负责其安全的人员监护或接受过监护人有关充电器使用的指导并已了解到可能的危险，则可以使用本充电器。否则会有误操作和人身伤害的危险。
▶ 在使用、清洁和保养时请看管好儿童。确保儿童不会使用本充电器玩耍。
▶ 只能给容量在2,0安培小时以上的FEIN AMPShare锂离子电池或AMPShare合作款电池充电。电池电压必须与充电器的电池的充电电压相匹配。切勿给非充电型电池充电。否则存在着火和爆炸的危险。
不得将充电器暴露在雨中或潮湿环境中。水进入电器将增加电击危险。
- 保持充电器的清洁。污染会产生触电的危险。
每次使用前都要检查充电器、电源线和插头。一旦发现充电器损坏，请勿使用。请勿自行打开充电器，只能由具有相应资质的专业人员用原厂配件进行维修。损坏的充电器、电源线和插头会增加使用者触电的危险。
不要在可燃的底板（如纸张、织物等）上或可燃环境中使用充电器。因充电器在充电时会变热，存在火灾危险。
不要盖住充电器的通风孔。否则充电器会过热并且无法正常工作。
▶ 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
如果充电电池损坏或者未按照规定使用，充电电池中也会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
请勿在密闭机柜或热源附近操作充电器。否则充电器会过热并且无法正常工作。
▶ 长时间不使用充电器时，请将充电电池从中取出并拔下电源插头。节能保护环境。
执行清洁作业时，请将充电器电源插头从插座中拔出。有触电的危险。
请勿将铭牌和标志拧紧或铆接在充电器上。损坏的绝缘层无法提供防触电保护。请改用贴牌。
产品和性能说明
按照规定使用
充电器用于为可重复充电的FEINAMPShare或AMPShare合作伙伴的锂离子充电电池充电。
插图上的机件
机件的编号和充电器详解图上的编号一致。
(1) 充电槽
(2) 电源线收卷装置
(3) 绿色电池充电指示灯
(4) 红色电池充电指示灯
A) 取决于温度和充电电池类型
B) 充电电池电量约80%。现在可以取出充电电池并马上使用。
C) 充电电池电量95% - 100%。
技术参数
| 充电器 GAL 1880 CV | ||
| 物品代码 9 26 04 332 00 0 | 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | ||
| 充电电池充电电压(自动辨识电压) | 伏特-1 | 8 |
| 充电电流^A) | 安培 | 8.0 |
| 充电时许可的充电电池温度 | 摄氏度 | 0-45 |
| 充电电池ProCORE18V...:充电时间,对应的电池大致容量 ^A) | (80%^B) /充电电池已充电 ^C) | |
| -4.0安培小时 分钟 32 / 51 | ||
| -8.0安培小时 分钟 68 / 79 | ||
| -12.0安培小时 分钟 113 / 126 | ||
| 充电器 GAL 1880 CV | ||
| 标准充电电池:充电时间,对应的电池大致电量A) | (80%B)/充电电池已充电C) | |
| -2.0安培小时 分钟 15 / 30 | ||
| -4.0安培小时 分钟 25 / 35 | ||
| -5.0安培小时 分钟 35 / 45 | ||
| 充电电池单元数量 5–15 | ||
| 重量符合EPTA-公斤Procedure01:2014 | 0.66 | |
| 保护等级 | □/II | |
工作
投入使用
注意电源电压！电源的电压必须和充电器铭牌上标示的电压数据一致。标记为230 V的充电器也可用220 V电压运行。
充电过程
一旦充电器的电源插头插入电源插座，充电电池插入充电槽(1)，充电过程就启动。
透过智慧型的充电过程，机器能够自动判断充电电池的充电状况。在考量充电电池的温度和充电电池的电压等前提之下，本机器会以最佳的充电电流进行充电。
这样不但能够保护充电电池，而且存放在充电器中的充电电池的电量，会一直保持在饱和的状态。
指示灯号的代表含义
绿色的电池充电指示灯(3)闪烁
绿色的电池充电指示灯(3)闪烁表示正在进行快速充电。充电电池可随时取出使用。
提示：当充电电池的温度在许可的充电温度范围内时，才可以充电，见“技术参数”段落。
一旦达到电池容量的80%，绿色电池充电指示灯的闪烁就变慢。快速充电过程现已完成。如果充电电池留在充电器中，则以较低的速度执行充电过程，直到充满电。
绿色的电池充电指示灯(3)常亮
绿色的电池充电指示灯(3)常亮表示充电电池已完全充满电。
现在您可以取出并且马上使用充电电池。
如果在充电电池未插入的情况下电池充电指示灯(3)常亮，则表示电源插头已插入电源插座且充电器准备就绪。
红色的电池充电指示灯(4)常亮
红色的电池充电指示灯(4)常亮表示充电电池的温度超出了允许的充电温度范围，见“技术参数”段落。一旦达到所许可的温度范围，充电过程即开始。
红色的电池充电指示灯(4)闪烁
红色的电池充电指示灯(4)闪烁表示充电过程有其他故障，见“故障－原因和补救措施”段落。
故障－原因和补救措施
| 原因补救措施 | |
| 红色的电池充电指示灯(4)闪烁无法充电 | |
| 未安装或者未正确地安装好充电电池 | 将充电电池正确放到充电器上 |
| 充电电池的接点堆积了污垢 | 清洁充电电池触点;比如通过多次插拔充电电池,必要时更换充电电池 |
| 充电电池损坏 更换充电电池 | |
| 电池充电指示灯(3)或(4)不亮 | |
| 未插上或者未正确插好充电器的插头 | 把插头正确地插在插座上 |
| 插座、电线或充电器有故障 | 检查电压,必要时将充电器交给FEIN电动工具授权的客户服务处检查 |
工作提示
充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。
在持续或者不间断地先后使用充电器后，可能导致充电器变热。不过无需担心，这并不表示充电器存在技术故障。
Active Air Cooling（冷却充电电池）
集成在充电器中的风扇控制装置监控插入的蓄电池的温度。一旦充电电池的温度超过0℃，就会通过风扇冷却充电电池。风扇接通后会发出通风噪音。如果风扇不转动，说明风扇损坏或充电电池温度小于0℃。因此充电时间可能会延长。
维修和服务
维修和清洁
如果必须更换连接线，务必把这项工作交给FEIN或者经授权的FEIN电动工具顾客服务执行，以避免危害机器的安全性能。
如需经常使用，请每周执行一次清洁。为此请注意以下提示：
- 请保持插口内的触点干净。
- 只能干式清洁电气触点。
- 确保充电器外壳内无金属碎屑。
维修和客户服务
原则上只能由专业的电工维修、保养和检查充电器，因为修理不当可能对用户造成巨大危害。
出现老化和磨损时，请及时更新充电器上的标签及警告提示。
请携带需要维修的FEIN充电器和附件前往FEIN客户服务处。相关地址请访问网址
www.fein.com.
保修
产品的保修适用所投放国家/地区的法律规定。此外，FEIN根据FEIN制造商的保修声明提供保修。
产品供货范围中可能只包含本操作说明书中所描述或图示的附件的一部分。
处理废弃物
必须以符合环保的方式回收再利用充电器、附件和包装材料。
不可以把充电器丢入一般的家庭垃圾中!
原始使用說明書
安全注意事項
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。
妥善保存本使用說明書。
在完全了解機器的所有功能，以及能夠沒有阻礙地執行各功能或取得相關的使用指示之後，才能開始使用本充電器。
此一充電式裝置原本並不是設計提供給兒童以及身體、感官或心智能力有缺陷，或是缺乏相關經驗及知識的人士操作。8 歲以上兒童以及身體、感官或心智能力有缺陷，或是缺乏相關經驗及知識的人士，只要在他人監督下或接受過如何安全處置此充電器的指導，並充份瞭解相關危險，即可使用該充電器。否則可能會造成操作上的錯誤以及受傷危險。
▶ 使用、清潔及維修期間，請隨時留意兒童。如此才能確保他們未將本充電器當做玩具任意玩耍。
▶ 僅可對容量 2,0 Ah 的 FEIN AMPShare 或 AMPShare 合作夥伴的鋰電池進行充電。充電電池的電壓必須與充電器的充電電壓相符。請勿對非充電型電池進行充電。否則有失火與爆炸之虞。
不得將充電器暴露在雨中或潮濕環境中。如參入電子裝置內，會增加觸電的風險。
▶ 充電器請保持清潔。髒污亦有造成人員觸電之虞。
每次使用前，請仔細檢查充電器、線材及插頭。若有發現任何受損現象，請勿使用充電器。請勿自行拆開充電器，而是應該將它交由合格的專業技師以原廠替換零件進行維修。已受損的充電器、線材和插頭，會提高觸電風險。
使用中的充電器請勿擱置在紙張、布料等易燃材料上或讓它處於易燃環境中。進行充電時充電器會升溫，有導致失火之虞。
▶ 請勿遮住充電器的通風口。否則本充電器可能過熱而無法再正常運作。
▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
▶ 請勿在封閉的櫃子或熱源附近操作充電器。否則本充電器可能過熱而無法再正常運作。
▶ 長時間不使用時，請將充電電池從充電器中取出並拔下電源插頭。節約能源保護環境。
清潔工作期間，請將充電器的電源插頭從插座中拔出。有觸電之虞。
▶ 請勿將標誌和標籤用螺栓或鉚釘固定到充電器上。損壞的絕緣層無法提供防觸電保護。請改用貼紙標誌。
產品和規格
依規定使用機器
本充電器專為 FEIN 或 AMPShare 合作夥伴的充電型鋰電池的充電而設計。
插圖上的機件
機件的編號和充電器詳解圖上的編號一致。
(1) 充電槽
(2) 捲線槽
(3) 綠色的充電電池充電指示燈
(4) 充電電池充電指示燈亮起紅燈
A) 視溫度和充電電池型號而定
B) 充電電池的目前電量為 80% 左右。您可以取出並且馬上使用充電電池。
C) 充電電池的目前電量為 95%—100%。
技術性數據
| 充電器 GAL 1880 CV | ||
| 產品機號 9 26 04 332 00 0 | 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | ||
| 充電電池的充電電壓(自動偵測電壓) | V= | 18 |
| 充電電流A) | A | 8.0 |
| 充電狀態下容許的充電電池溫度 | °C | 0-45 |
| 充電電池ProCORE18V...:各充電電池容量所 | (80%B)/ 充電電池已充飽C) | |
| 充電器 GAL 1880 CV | ||
| 需的充電時間,約略值A) | ||
| -4.0 Ah 分 32 / 51 | ||
| -8.0 Ah 分 68 / 79 | ||
| -12.0 Ah 分 113 / 126 | ||
| 標準充電電池:各充電電池容量所需的充電時間,約略值A) | (80%B)/ 充電電池已充飽C) | |
| -2.0 Ah 分 15 / 30 | ||
| -4.0 Ah 分 25 / 35 | ||
| -5.0 Ah 分 35 / 45 | ||
| 充電電池數量 5–15 | ||
| 重量符合 EPTA- Procedure 01:2014 kg | 0.66 | |
| 絕緣等級 | □/ II | |
操作
操作機器
注意電源的電壓！電源的電壓必須和充電器銘牌上標示的電壓數據一致。標示為 230 V 的充電器亦可接上 220 V 電源。
充電
只需將充電器的電源插頭插至插座上，並將充電電池裝入充電槽(1)內，即可自動開始充電。
透過智慧型充電程序，機器能夠自動判斷充電電池的充電狀況。在考量充電電池溫度與電壓的前提下，本機器會以最佳的充電電流進行充電。
這樣不但能夠保護充電電池，而且存放於充電器中之充電電池其電量會一直保持在飽和的狀態。
指示燈號的代表含義
充電電池充電指示燈 (3) 呈綠色閃爍狀態
充電電池充電指示燈 (3) 若處於綠色閃爍狀態，表示正在快速充電。充電電池可隨時取出使用。
提示：當充電電池的溫度落於容許的充電溫度範圍內時，才會採取此一充電模式，請參閱「技術性數據」小節。
充電量達到約 80% 時，綠色充電指示燈的閃爍速度隨即減緩。此時，停止快速充電。若充電電池留在充電器中，則充電過程將以較低的速度進行，直到充電完成。
充電電池充電指示燈 (3) 呈綠色恆亮狀態
充電電池充電指示燈 (3) 若呈綠色恆亮狀態，代表充電電池已完全充飽。 現在您可以取出並且馬上使用充電電 池。
未裝入充電電池時，充電電池充電指示燈(3)若持續亮起，這代表電源插頭已插入插座，充電器已準備就緒。
充電電池充電指示燈 (4) 呈紅色恆亮狀態
充電電池充電指示燈 (4) 若持續亮起紅燈，代表充電電池的溫度已超出容許的充電溫度範圍，另請參閱「技術性數據」小節。待回到容許溫度範圍後，將
立即開始充電。
充電電池充電指示燈 (4) 呈紅色閃爍狀態
充電電池充電指示燈 (4) 呈紅色閃爍狀態，表示充電過程發生其他故障，請參閱「故障－原因和補救方法」小節。
故障 - 原因和補救方法
| 原因 補救措施 | |
| 充電電池充電指示燈 (4) 呈紅色閃爍狀態無法進行充電 | |
| 未安裝或者未正確地安裝充電電池 | 請將充電電池正確裝到充電器上 |
| 充電電池的接點堆積了污垢 | 清潔充電電池的接點(例如將充電電池反覆插拔),必要時請更換充電電池 |
| 充電電池故障 更換充電電池 | |
| 充電電池充電指示燈 (3) 或 (4)未亮燈 | |
| 未插上或者未正確插好充電器的插頭 | 請將插頭正確插到插座上 |
| 插座、電線或充電器故障 | 檢查電源電壓,必要時應將充電器送交 FEIN授權的客戶服務中心進行檢查 |
作業注意事項
充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。
在持續或不間斷地先後使用充電器後，可能導致充電器變熱，此乃正常現象，並不表示充電器有技術性瑕疵。
Active Air Cooling (充電電池冷卻)
充電器中內建的風扇控制功能負責監控正在充電的電池溫度。只要充電電池溫度高於約 0 °C，風扇便會啟動以冷卻充電電池。風扇啟動時，會聽見一些風扇噪音。
如果風扇沒有轉動，有可能是風扇故障，或者充電電池的溫度低於 <0 ^ 。充電電池因溫度仍在容許範圍內而得以更長時間進行充電。
維修和服務
維修和清潔
如果必須更換連接線，請務必交由 FEIN 或者經授權的 FEIN 電動工具顧客服務執行，以避免危害機器的安全性能。
如頻繁使用，請每週清潔一次。同時請遵照以下各項指示：
- 保持插口中觸點的清潔。
- 僅可以乾燥的方式清潔電氣觸點。
- 注意不可讓金屬屑進入充電器外殼。
維修和客戶服務
充電器只能由合格的電工維修、保養和檢查，因為維修不當可能會對使用者造成重大危險。
當充電器上的貼紙和警告提示老化和磨損時，請更新。
請帶著需維修的 FEIN 充電器和配件洽詢您的 FEIN 客戶服務中心。您可在網上
www.fein.com 找到地址。
保固和保證
產品的保固適用於其投入市場所在國家之法律規定。此外，FEIN 也根據 FEIN 製造商保證聲明提供保證。
您的產品的交貨內容也可能僅包含本操作說明書中所描述或圖示的部分附件。
廢棄物處理
必須以符合環保的方式，回收再利用損壞的充電器、配件和廢棄的包裝材料。
不可以把充電器丟入一般的家庭垃圾中!
設備名稱：電池充電器，型號：GAL 1880 CV
限用物質及其符號
