GAL 1880 CV AS - 電池充電器 Fein - 無料のユーザーマニュアル
デバイスのマニュアルを無料で見つける GAL 1880 CV AS Fein PDF形式.
| ブランド | ファイン |
| モデル | GAL 1880 CV AS |
| 製品タイプ | バッテリーチャージャー |
| 重量（EPTA準拠） | 0.66 kg |
| 電源電圧 | 230 V AC（220 V対応） |
| 充電電圧 | 18 V（自動検出） |
| 充電電流 | 8.0 A |
| 対応バッテリー種類 | リチウムイオンAMPShare（容量≧2.0 Ah） |
| 充電許容温度 | 0 °C～45 °C |
| セル数 | 5～15 |
| 保護等級 | II（二重絶縁） |
| 充電時間（4.0 Ah Pro-COREバッテリー） | 80%：32分 / 満充電：51分 |
| 充電時間（8.0 Ah Pro-COREバッテリー） | 80%：68分 / 満充電：79分 |
| 充電時間（12.0 Ah Pro-COREバッテリー） | 80%：113分 / 満充電：126分 |
| 充電時間（標準2.0 Ahバッテリー） | 80%：15分 / 満充電：30分 |
| 充電時間（標準4.0 Ahバッテリー） | 80%：25分 / 満充電：35分 |
| 充電時間（標準5.0 Ahバッテリー） | 80%：35分 / 満充電：45分 |
| アクティブ冷却 | はい（ファン付きActive Air Cooling） |
| LED表示 | 緑（急速充電/満充電）と赤（温度/異常） |
| 主な機能 | 急速充電、メンテナンス充電、状態・温度の自動検出 |
| お手入れと掃除 | 接点を乾いた布で拭く；金属くずを避ける；ケーブルはFEINで交換 |
| 安全上の注意 | 湿気にさらさない；通気口をふさがない；対応バッテリーのみ使用 |
| 保証 | 法定保証およびFEINメーカー保証 |
| 廃棄 | WEEE指令（2012/19/EU）に従ってリサイクルする |
よくある質問 - GAL 1880 CV AS Fein
ユーザーの質問 GAL 1880 CV AS Fein
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 電池充電器 無料でPDF形式で！マニュアルを見つける GAL 1880 CV AS - Fein 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 GAL 1880 CV AS ブランド Fein.
使用説明書 GAL 1880 CV AS Fein
| 單元 | 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價鉻( Cr^+6 ) | 多溴聯苯(PBB) | 多溴二苯醚(PBDE) |
| 電容器 | ○○○○○○ | |||||
| 電源線 | ○○○○○○ | |||||
| 外殼(塑料) | ○○○○○○ | |||||
| 電路板 | ○○○○○○ |
備考 1. "超出 0.1 wt %" 及 "超出 0.01 wt %" 係指限用物質之百分比含量超出百分比含量基準值。
備考 2. "O" 係指該項限用物質之百分比含量未超出百分比含量基準值。
備考 3. " - " 係指該項限用物質為排除項目。
사용 설명서 원본

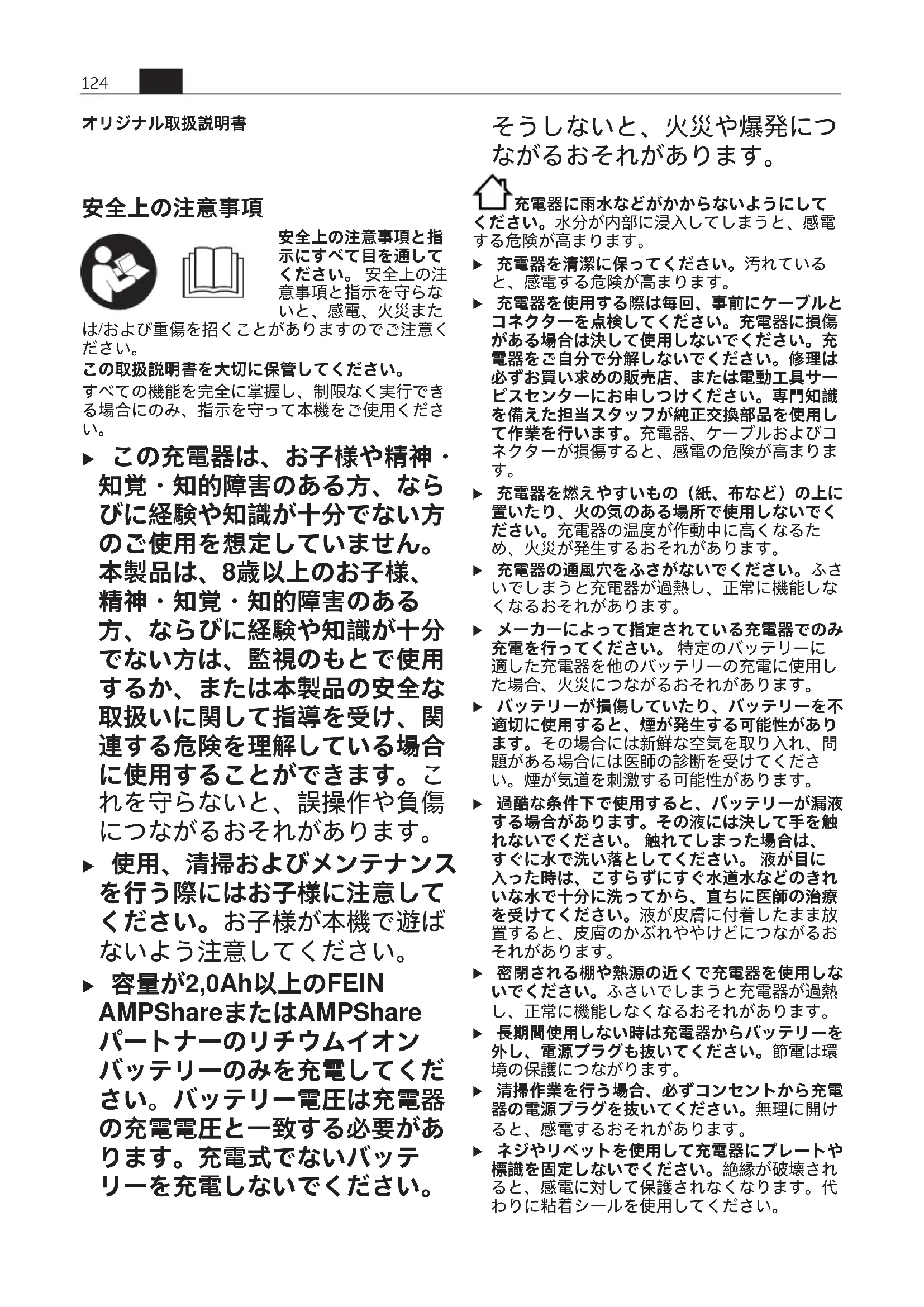

안전 수칙
安全上の注意事項と指示にすべて目を通してください。安全上の注意事項と指示を守らないと、感電、火災または/および重傷を招くことがありますのでご注意ください。
この取扱説明書を大切に保管してください。
すべての機能を完全に掌握し、制限なく実行できる場合にのみ、指示を守って本機をご使用ください。
▶ この充電器は、お子様や精神・知覚・知的障害のある方、ならびに経験や知識が十分でない方のご使用を想定していません。本製品は、8歳以上のお子様、精神・知覚・知的障害のある方、ならびに経験や知識が十分でない方は、監視のもとで使用するか、または本製品の安全な取扱いに関して指導を受け、関連する危険を理解している場合に使用することができます。これを守らないと、誤操作や負傷につながるおそれがあります。
▶ 使用、清掃およびメンテナンスを行う際にはお子様に注意してください。お子様が本機で遊ばないよう注意してください。
▶ 容量が2,0Ah以上のFEIN AMPShareまたはAMPShareパートナーのリチウムイオンバッテリーのみを充電してください。バッテリー電圧は充電器の充電電圧と一致する必要があります。充電式でないバッテリーを充電しないでください。
そうしないと、火災や爆発につながるおそれがあります。
充電器に雨水などがかからないようにして
ください。水分が内部に浸入してしまうと、感電する危険が高まります。
▶ 充電器を清潔に保ってください。汚れていると、感電する危険が高まります。
充電器を使用する際は毎回、事前にケーブルとコネクターを点検してください。充電器に損傷がある場合は決して使用しないでください。充電器をご自分で分解しないでください。修理は必ずお買い求めの販売店、または電動工具サービスセンターにお申しつけください。専門知識を備えた担当スタッフが純正交換部品を使用して作業を行います。充電器、ケーブルおよびコネクターが損傷すると、感電の危険が高まります。
▶ 充電器を燃えやすいもの（紙、布など）の上に置いたり、火の気のある場所で使用しないでください。充電器の温度が作動中に高くなるため、火災が発生するおそれがあります。
▶ 充電器の通風穴をふさがないでください。ふさいてしまうと充電器が過熱し、正常に機能しなくなるおそれがあります。
▶ メーカーによって指定されている充電器でのみ充電を行ってください。特定のバッテリーに適した充電器を他のバッテリーの充電に使用した場合、火災につながるおそれがあります。
▶ バッテリーが損傷していたり、バッテリーを不適切に使用すると、煙が発生する可能性があります。その場合には新鮮な空気を取り入れ、問題がある場合には医師の診断を受けてください。煙が気道を刺激する可能性があります。
▶ 過酷な条件下で使用すると、バッテリーが漏液する場合があります。その液には決して手を触れないでください。触れてしまった場合は、すぐに水で洗い落としてください。液が目に入った時は、こすらずにすぐ水道水などのきれいな水で十分に洗ってから、直ちに医師の治療を受けてください。液が皮膚に付着したまま放置すると、皮膚のかぶれややけどにつながるおそれがあります。
▶ 密閉される棚や熱源の近くで充電器を使用しないでください。ふさいてしまうと充電器が過熱し、正常に機能しなくなるおそれがあります。
▶ 長期間使用しない時は充電器からバッテリーを外し、電源プラグも抜いてください。節電は環境の保護につながります。
▶ 清掃作業を行う場合、必ずコンセントから充電器の電源プラグを抜いてください。無理に開けると、感電するおそれがあります。
▶ ネジやリベットを使用して充電器にプレートや標識を固定しないでください。絶縁が破壊されると、感電に対して保護されなくなります。代わりに粘着シールを使用してください。
製品と仕様について
用途
本充電器は、FEINの充電式AMPShareリチウムイオンバッテリーまたはAMPShareパートナーの充電式リチウムイオンバッテリーを充電するためのものです。
各部の名称
以下の番号はイラストページの充電器の構成図に一致しています。
(1) バッテリー挿入口
(2) コードを巻きつけて収納可能
(3) 表示ランプ (緑)
(4) 表示ランプ (赤)
仕様
| 充電器 GAL 1880 CV | |
| 部品番号 9 26 04 332 00 0 | 9 26 04 333 00 0 |
| 9 26 04 335 00 0 | |
| 充電電圧(自動電圧検知) | 18 |
| 充電電流A) A | 8.0 |
| 充電可能温度範囲 °C | 0~45 |
| ProCORE18V... | (80%充電B)/フル充電C) |
| バッテリー:充電時間、約A) | |
| -4.0Ah 分 32 / 51 | |
| -8.0Ah 分 68 / 79 | |
| -12.0Ah 分 113 / 126 | |
| 標準バッテリー:充電時間、約A) | (80%充電B)/フル充電C) |
| -2.0Ah 分 15 / 30 | |
| -4.0Ah 分 25 / 35 | |
| -5.0Ah 分 35 / 45 | |
| バッテリーセル数 5~15 | |
| 質量(EPTA- Procedure 01:2014に準拠) | 0.66 |
| 保護クラス | 回/II |
A) 温度とバッテリーのタイプによって異なります
B) バッテリーの充電レベル 約80 %. バッテリーを取り外してすぐに使用することができます。
C) バッテリーの充電レベル 95～100 %.
操作
初めて使用する場合
▶ 電源電圧に注意してください! 充電器のラベルに表示されている電圧の電源を使用してください。230Vと記載されている充電器の場合は、220Vでも使用することができます。
充電プロセス
充電器の電源プラグを電源コンセントに差し込み、バッテリーを充電器のバッテリー挿入口(1)に差し込むと、すぐに充電が開始されます。
このインテリジェントな充電プロセスによってバッテリーの充電レベルが自動的に検知され、バッテリーの温度や電圧に左右されることなく、最適な充電電流で充電されます。
これによりバッテリーが長持ちし、バッテリーが充電器に挿入されている間は確実に充電が続けられます。
ランプ表示と意味
表示ランプ（緑）の点滅 (3)
表示ランプ（緑）(3)の点滅は、急速充電中であることを示しています。バッテリーはいつでも取り外して使用することができます。
注意事項：バッテリーの温度が充電可能温度範囲内である場合にのみ充電することができます（「仕様」の項を参照）。
充電が約80%に達すると、表示ランプ（緑）の点滅が遅くなります。急速充電はこれで終了します。バッテリーをそのまま充電器に挿入しておくと、フル充電状態になるまで低速で充電が続
きます。
表示ランプ（緑）の連続点灯 (3)
表示ランプ（緑）(3)の連続点灯は、挿入されたバッテリーがフル充電状態であることを示しています。
バッテリーを取り外してすぐに使用することができます。
表示ランプ(3)の連続点灯は、充電器の電源プラグを電源コンセントに差し込んだ状態で（バッテリーは挿入していない）、すぐに充電可能であることを示しています。
表示ランプ（赤）の連続点灯 (4)
表示ランプ（赤）(4)の連続点灯は、バッテリーの温度が充電可能温度範囲外であることを示しています（「仕様」の項を参照）。充電可能温度範囲
に達すると、すぐに充電が開始します。
表示ランプ（赤）の点滅 (4)
表示ランプ（赤）(4)の点滅は、充電プロセスに他の問題があることを示しています（「故障かな？と思ったら－原因と対処」の項を参照）。
故障かな？と思ったら－原因と対処
| 原因 | 対処 |
| 表示ランプ(赤)(4)が点滅する充電されない | |
| 原因 対処 | |
| バッテリーが(適切に)挿入されていない | バッテリーを充電器に適切に挿入してください。 |
| バッテリーの接点が汚れている | バッテリーの接点をきれいにしてください。バッテリーを何度も抜き差しするなどして、必要に応じてバッテリーを交換してください。 |
| バッテリーが損傷している | バッテリーを交換してください。 |
| 表示ランプ (3)または (4)が点灯しない | |
| 充電器の電源プラグが(適切に)差し込まれていない | 電源プラグを電源コンセントに確実に差し込んでください。 |
| 電源コンセント、電源コードまたは充電器が故障している | 電源電圧を確認し、必要に応じてFEIN電動工具サービスセンターへ充電器の点検をご依頼ください。 |
作業に関する注意事項
正しく充電しても使用能力が著しく低下するようになった場合は、バッテリーの寿命が尽きたと考えられます。新しいバッテリーと交換してください。
充電器を連続して使用した場合、または充電サイクルを中断せずに連続して数回繰り返した場合、充電器が熱くなることがあります。これは充電器の技術的な欠陥を意味するものではなく、心配するほどのことではありません。
バッテリーの冷却（アクティブエアクーリング）
充電器に組み込まれたファンコントロールユニットは、挿入されたバッテリーの温度を監視します。バッテリーの温度が約0℃以上になると、すぐにバッテリーはファンにより冷却されます。ファンがオンになると、動作する音が聞こえます。
ファンが作動しないのは、ファンが故障しているか、またはバッテリーの温度が0℃を下回っている場合です。この場合には充電時間がより長くなることがあります。
お手入れと保管
保守と清掃
接続コードの交換が必要となった場合には、安全を維持するために、必ずFEINまたはFEIN-認定サービスセンターまでお申し付けください。
充電器を頻繁に使用される場合は、週に1回しっかり清掃してください。その際、以下の注意事項を守ってください。
- バッテリー挿入口の接点をきれいに保ってください。
- 接点は必ず乾燥した状態で清掃してください。
- その際、金属片が充電器のハウジングに入り込まないよう注意してください。
修理とカスタマーサービス
適切に修理しないと使用者にとって重大な結果に結びつく可能性があるため、充電器の修理／点検を依頼されるときは、お買い求めの販売店またはボッシュ電動工具サービスセンターにご相談ください。
充電器に貼付されているラベルや警告表示が経年劣化などで擦り切れて見えなくなってしまった場合には、新しいものに交換してください。
FEIN 充電器 / アクセサリーの修理を依頼されるときは、FEIN カスタマーサービスにご相談ください。アドレスは以下となります:
www.fein.com
保証 / ワランティ
製品保証は、製品が販売された国の法規制に従って適用されます。さらに、FEINはFEINメーカー保証宣言に従って保証に対応しています。
製品の標準付属品として、本取扱説明書に記載 / 図示されているアクセサリーの一部のみが提供される場合があります。
廃棄
充電器、アクセサリーと梱包材は、環境に適合した方法でリサイクルしてください。
充電器を家庭用ごみとして廃棄しないでください。
