| Бренд | Fein |
| Модель | GAL 1880 CV AS |
| Тип продукту | Зарядний пристрій для акумуляторів |
| Вага (згідно EPTA) | 0,66 кг |
| Напруга живлення | 230 В змінного струму (сумісний з 220 В) |
| Напруга заряду | 18 В (автоматичне визначення) |
| Струм заряду | 8,0 А |
| Тип сумісних акумуляторів | Літій-іонні AMPShare (ємність ≥ 2,0 А·год) |
| Допустима температура заряду | від 0 °C до 45 °C |
| Кількість елементів | від 5 до 15 |
| Ступінь захисту | II (подвійна ізоляція) |
| Час заряджання (акумулятор 4,0 А·год Pro-CORE) | 80% : 32 хв / Повний : 51 хв |
| Час заряджання (акумулятор 8,0 А·год Pro-CORE) | 80% : 68 хв / Повний : 79 хв |
| Час заряджання (акумулятор 12,0 А·год Pro-CORE) | 80% : 113 хв / Повний : 126 хв |
| Час заряджання (стандартний акумулятор 2,0 А·год) | 80% : 15 хв / Повний : 30 хв |
| Час заряджання (стандартний акумулятор 4,0 А·год) | 80% : 25 хв / Повний : 35 хв |
| Час заряджання (стандартний акумулятор 5,0 А·год) | 80% : 35 хв / Повний : 45 хв |
| Активне охолодження | Так (Active Air Cooling з вентилятором) |
| LED індикація | Зелений (швидка зарядка/повний) та Червоний (температура/несправність) |
| Основні функції | Швидка зарядка, підтримуюча зарядка, автоматичне визначення стану та температури |
| Обслуговування та чищення | Чистити контакти насухо; уникати металевої стружки; заміна кабелю через FEIN |
| Правила безпеки | Не піддавати впливу вологи; не закривати вентиляційні отвори; використовувати лише з сумісними акумуляторами |
| Гарантія | Законна гарантія та гарантія виробника FEIN |
| Утилізація | Утилізувати відповідно до директиви WEEE (2012/19/ЄС) |
Часті запитання - GAL 1880 CV AS Fein
Питання користувачів про GAL 1880 CV AS Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Зарядний пристрій для батарейок у форматі PDF безкоштовно! Знайдіть свій посібник GAL 1880 CV AS - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GAL 1880 CV AS бренду Fein.
ПОСІБНИК КОРИСТУВАЧА GAL 1880 CV AS Fein

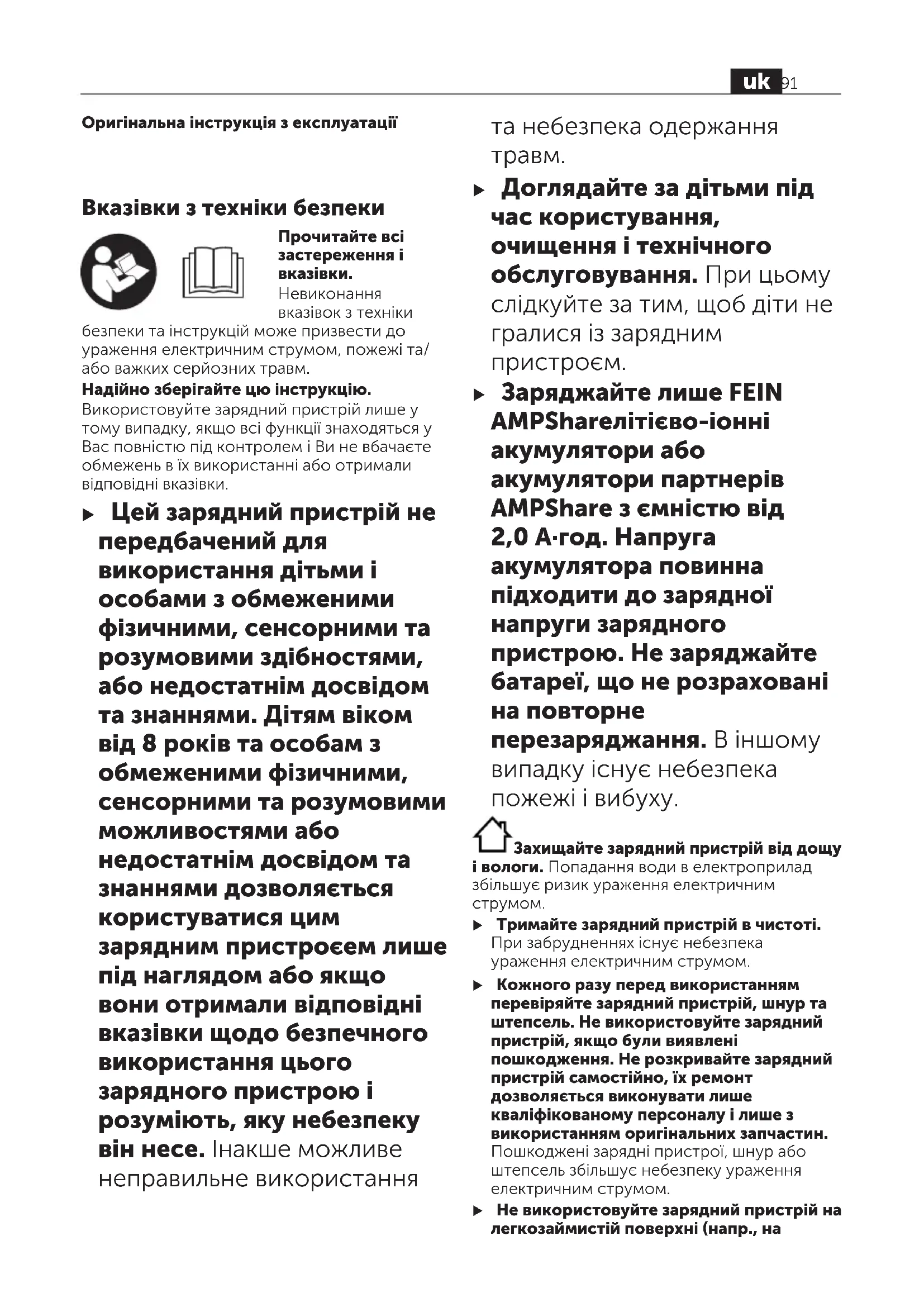

Оригінальна інструкція з експлуатації
Вказівки з техніки безпеки
Прочитайте всі застереження і вказівки.
Невиконання
вказівок з техніки
безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.
Надійно зберігайте цю інструкцію.
Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.
Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку
він несе. Інакше можливе
неправильне використання
та небезпека одержання травм.
Доглядайте за дітьми під час користування, очищення і технічного обслуговування. При цьому слідкуйте за тим, щоб діти не гралися із зарядним пристроєм.
Заряджайте лише FEIN AMPSharelítíєво-іонні акумулятори або акумулятори партнерів AMPShare з ємністю від 2,0 А-год. Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і вибуху.
Захищайте зарядний пристрій від дощу
і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
- Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним струмом.
Кожного разу перед використанням перевіряйте зарядний пристрій, шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним струмом.
▶ Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на
папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека займання.
▶ Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.
Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем.
Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
▶ Не експлуатуйте зарядний пристрій у закритих шафах або поблизу джерел тепла. Інакше зарядний пристрій може перегрітися і вийти з ладу.
Якщо акумулятор не використовується протягом тривалого часу, вийміть його із зарядного пристрою та вийміть вилку з розетки. Економія енергії сприяє захисту навколишнього середовища.
▶ Під час очищення від'єднуйте штекер зарядного пристрою від розетки. Існує небезпека ураження електричним струмом.
▶ Не пригвинчуйте та не закріплюйте на зарядному пристрої будь-які знаки або позначення. Пошкоджена ізоляція не дозволяє забезпечити захист від ураження електричним струмом. Використовуєте лише етикетки на клейовій основі.
Опис продукту і послуг
Призначення приладу
Зарядний пристрій призначений для заряджання розрахованих на перезаряджання FEIN літієво-іонних акумуляторів AMPShare або партнера AMPShare.
Зображені компоненти
Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком.
(1) Зарядний пристрій
(2) Барабан для намотування кабелю
(3) Зелений індикатор зарядження акумуляторної батареї
(4) Червоний індикатор зарядження акумуляторної батареї
Технічні дані
| Зарядний пристрій | GAL 1880 CV | |
| Товарний номер | 9 26 04 332 00 0 | |
| 9 26 04 333 00 0 | ||
| 9 26 04 335 00 0 | ||
| Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги) | В- | 18 |
| Струм заряджання ^A) | А | 8,0 |
| Допустима температура акумуляторної батареї під час заряджання | °C | 0–45 |
| Акумуляторні батареї ProCORE18V...: тривалість заряджання при ємності акумулятора, бл.^A) | (80% ^B) ) / Акумуляторна батарея заряджена ^C) | |
| – 4,0 Ач хв 32 / 51 | ||
| – 8,0 Ач хв 68 / 79 | ||
| – 12,0 Ач хв 113 / 126 | ||
| Стандартні акумуляторні батареї: тривалість заряджання при ємності акумулятора, бл.^A) | (80% ^B) ) / Акумуляторна батарея заряджена ^C) | |
| – 2,0 Ач хв 15 / 30 | ||
| – 4,0 Ач хв 25 / 35 | ||
| – 5,0 Ач хв 35 / 45 | ||
| Кількість акумуляторних елементів | 5–15 | |
| Вага відповідно до ЕРТА-Procedure 01:2014 | кг | 0,66 |
Зарядний пристрій
GAL 1880 CV
Клас захисту
回/11
A) залежно від температури та типу акумулятора
В) Стан зарядження акумуляторної батареї прибл. 80%. Акумуляторну батарею можна витягнути для негайного використання.
C) Стан зарядженості акумуляторної батареї 95%–100%.
Робота
Початок роботи
Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.
Заряджання
Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встрошлений в розетку, а акумуляторна батарея буде встрошлена у зарядне гніздо (1). Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.
Це зберігає акумуляторну батарею, і при її зберіганні у зарядному пристрої вона завжди буде повністю заряджена.
Функції індикаторів
Блимання зеленого індикатора зарядження акумуляторної батареї (3)
Про швидке заряджання свідчить блимання зеленого індикатора зарядження акумуляторної батареї (3). Акумуляторну батарею можна
витягти і використовувати в будь-який момент часу.
Вказівка: Процес заряджання можливий лише в тому разі, коли температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».
Після досягнення прибл. 80 % ємності акумуляторної батареї, мигання зеленого індикатора заряджання акумуляторної батареї уповільнюється. Швидке
заряджання завершене. Якщо акумуляторна батарея залишається у зарядному пристрої, процес заряджання завершується з незначною швидкістю до повного заряджання.
Безперервне світіння зеленого індикатора зарядження акумуляторної батареї (3)
Безперервне світіння зеленого індикатора зарядження акумуляторної батареї (3) свідчить про те, що акумуляторна батарея
повністю зарядилась.
Після цього акумуляторну батарею можна вийняти і одразу ж використовувати.
Без встромленої акумуляторної батареї безперервне світіння індикатора зарядження акумуляторної батареї (3) свідчить про те, що мережний штепсель встромлений в розетку і зарядний пристрій готовий до роботи.
Безперервне світіння червоного індикатора зарядження акумуляторної батареї (4)
Безперервне світіння червоного індикатора зарядження акумуляторної батареї (4) свідчить про те, що температура
акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Після досягнення допустимого температурного діапазону розпочинається заряджання.
Блимання червоного індикатора зарядження акумуляторної батареї (4)
Блимання червоного індикатора зарядження акумуляторної батареї (4) свідчить про іншу неполадку в процесі заряджання, див. розділ
«Несправності – Причини і усунення».
Несправності – Причини і усунення
| Причина Усунення | |
| Червоний індикатор зарядження акумуляторної батареї (4) блимаєЗаряджання неможливе | |
| Акумуляторна батарея не (повністю) встановлена на зарядний пристрій | Правильно встановіть акумуляторну батарею на зарядний пристрій |
| Забруднилися контакти акумуляторної батареї | Очистіть контакти акумуляторної батареї; напр., декілька разів встроміть і вийміть акумуляторну батарею, за потреби замініть акумуляторну батарею |
| Акумуляторна батарея несправна | Поміняйте акумуляторну батарею |
| Індикатори зарядження акумуляторної батареї (3) або (4) не світяться | |
| Не (повністю)встровленийштепсель зарядногопристрою | (Добре) вставтештепсель у розетку |
| Несправна розетка,кабель живлення абозарядний пристрій | Перевірте напругу вмережі та занеобхідністюперевірте заряднийпристрій в сервісніймайстерні дляелектроприладівFEIN |
Вказівки щодо роботи
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Проте, це не є шкідливим і не свідчить про будь-який технічний дефект зарядного пристрою.
Охолодження акумуляторної батареї (Active Air Cooling)
Інтегрована в зарядний пристрій система управління вентилятором слідкує за температурою встромленої акумуляторної батареї. У разі збільшення температури акумуляторної батареї понад прибл. 0 °C вентилятор починає охолоджувати акумуляторну батарею. Увімкнений вентилятор створює шуми під час роботи. Якщо вентилятор не працює, це значить, що вентилятор несправний або температура акумуляторної батареї становить <0 °C. Це може подовжити час заряджання.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі FEIN або в сервісній майстерні для електроінструментів FEIN, щоб уникнути небезпек.
При частому використанні один раз на тиждень виконуйте чищення. При цьому зважайте на такі вказівки:
– Підтримуйте в чистоті контакти на накладному башмакі.
– Очищуйте електричні контакти лише сухими.
– Стежте за тим, щоб металева стружка не потрапляла у корпус зарядного пристрою.
Поточний ремонт та сервісна служба
Доручайте ремонт зарядного пристрою, техобслуговування та перевірку лише електрику-фахівцю, оскільки через неправильний ремонт можуть виникнути серйозні загрози для користувача.
Оновлюйте наклейки та попереджувальні вказівки на зарядному пристрої у випадку їх старіння та зношення.
Звертайтеся з зарядними пристроями FEIN та приладдям, що потребують ремонту до свого сервісного центру FEIN. Адресу можна знайти в інтернеті на
www.fein.com.
Зобов'язання та гарантія
Гарантія на виріб чинна відповідно до законодавчих норм країни продавця. Також Гарантія FEIN надається відповідно до гарантійних зобов'язань виробника FEIN.
У обсязі поставки вашого виробу може бути також лише частина приладдя, описаного або зображеного у цьому посібнику з експлуатації.
Утилізація
Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте зарядні пристрої в побутове сміття!
Лише для країн ЄС:
Відповідно до Європейської директиви 2012/19/ЄС щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання зарядні пристрої потрібно збирати окремо і здавати на екологічно чисту переробку.
При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.
