| 브랜드 | Fein |
| 모델 | GAL 1880 CV AS |
| 제품 유형 | 배터리 충전기 |
| 무게 (EPTA 기준) | 0.66 kg |
| 입력 전압 | 230 V AC (220 V 호환) |
| 충전 전압 | 18 V (자동 감지) |
| 충전 전류 | 8.0 A |
| 호환 배터리 종류 | 리튬 이온 AMPShare (용량 ≥ 2.0 Ah) |
| 허용 충전 온도 | 0°C ~ 45°C |
| 셀 수 | 5 ~ 15 |
| 보호 등급 | II (이중 절연) |
| 충전 시간 (4.0 Ah Pro-CORE 배터리) | 80%: 32분 / 완전 충전: 51분 |
| 충전 시간 (8.0 Ah Pro-CORE 배터리) | 80%: 68분 / 완전 충전: 79분 |
| 충전 시간 (12.0 Ah Pro-CORE 배터리) | 80%: 113분 / 완전 충전: 126분 |
| 충전 시간 (2.0 Ah 표준 배터리) | 80%: 15분 / 완전 충전: 30분 |
| 충전 시간 (4.0 Ah 표준 배터리) | 80%: 25분 / 완전 충전: 35분 |
| 충전 시간 (5.0 Ah 표준 배터리) | 80%: 35분 / 완전 충전: 45분 |
| 능동 냉각 | 예 (팬 포함 Active Air Cooling) |
| LED 표시등 | 녹색 (급속 충전/완전 충전) 및 빨간색 (온도/이상) |
| 주요 기능 | 급속 충전, 유지 충전, 상태 및 온도 자동 감지 |
| 유지보수 및 청소 | 접점을 마른 천으로 청소; 금속 칩 유입 방지; 케이블 교체는 FEIN에서 |
| 안전 지침 | 습기에 노출 금지; 통풍구 덮지 않음; 호환 배터리만 사용 |
| 보증 | 법적 보증 및 FEIN 제조사 보증 |
| 폐기 | WEEE 지침(2012/19/EU)에 따라 재활용 |
자주 묻는 질문 - GAL 1880 CV AS Fein
사용자 질문 GAL 1880 CV AS Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 배터리 충전기 무료 PDF 형식! 매뉴얼 찾기 GAL 1880 CV AS - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GAL 1880 CV AS 브랜드 Fein.
사용 설명서 GAL 1880 CV AS Fein

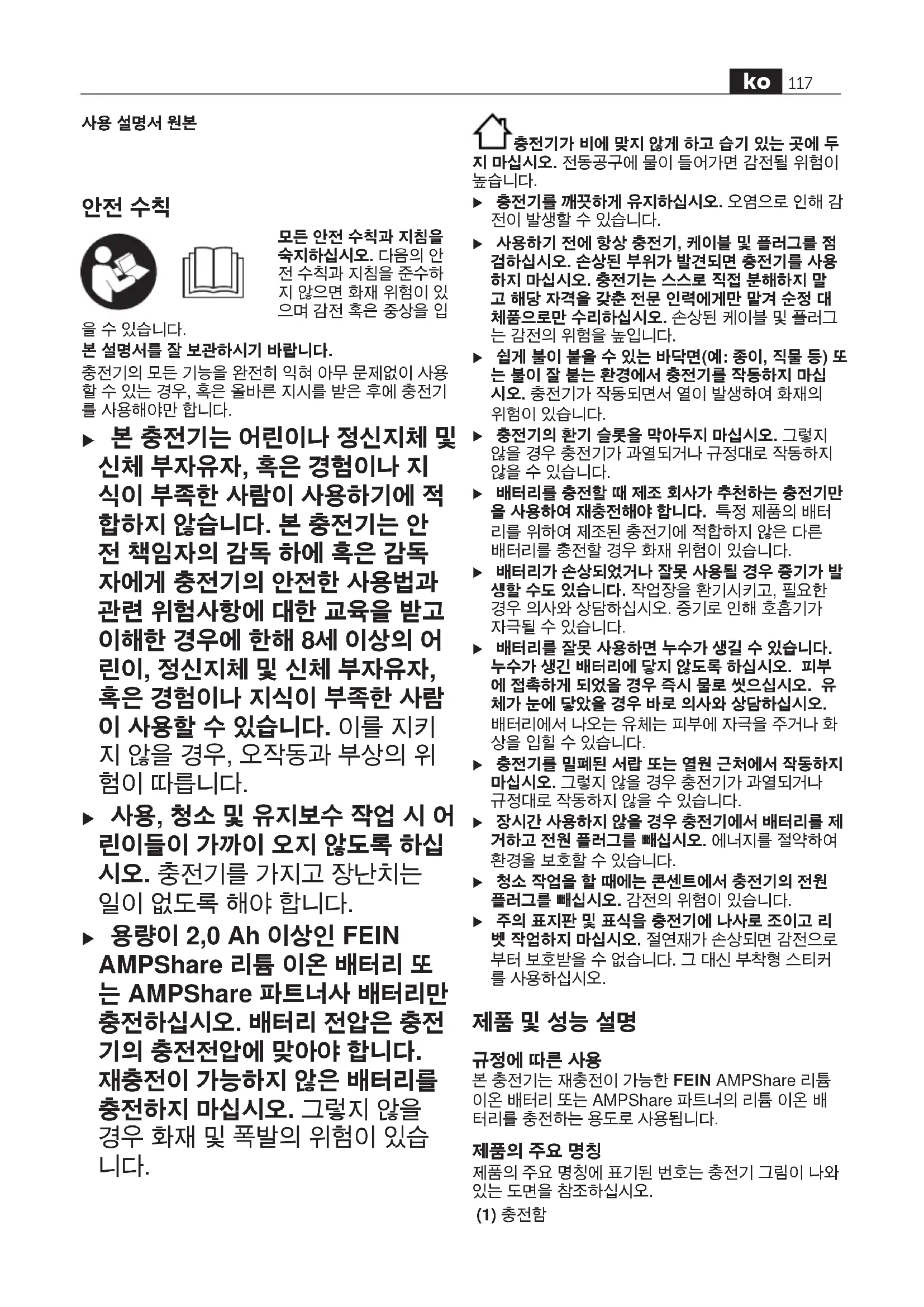

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입
을 수 있습니다.
본 설명서를 잘 보관하시기 바랍니다.
총전기의 모든 기능을 완전히 익혀 아무 문제없이 사용할 수 있는 경우, 혹은 올바른 지시를 받은 후에 총전기를 사용해야만 합니다.
▶ 본 충전기는 어린이나 정신지체 및 신체 부자유자, 혹은 경험이나 지식이 부족한 사람이 사용하기에 적합하지 않습니다. 본 충전기는 안전 책임자의 감독 하에 혹은 감독자에게 충전기의 안전한 사용법과 관련 위험사항에 대한 교육을 받고 이해한 경우에 한해 8세 이상의 어린이, 정신지체 및 신체 부자유자, 혹은 경험이나 지식이 부족한 사람이 사용할 수 있습니다. 이를 지키지 않을 경우, 오작동과 부상의 위험이 따릅니다.
▶ 사용, 청소 및 유지보수 작업 시 어린이들이 가까이 오지 않도록 하십시오. 충전기를 가지고 장난치는 일이 없도록 해야 합니다.
▶ 용량이 2,0 Ah 이상인 FEIN AMPShare 리튬 이온 배터리 또는 AMPShare 파트너사 배터리만 충전하십시오. 배터리 전압은 충전 기의 충전전압에 맞아야 합니다. 재충전이 가능하지 않은 배터리를 충전하지 마십시오. 그렇지 않을 경우 화재 및 폭발의 위험이 있습니다.
충전기가 비에 맞지 않게 하고 습기 있는 곳에 두십시오. 전동공구에 물이 들어가면 감전될 위험이 다.
▶ 총전기를 깨끗하게 유지하십시오. 오염으로 인해 감전이 발생할 수 있습니다.
사용하기 전에 항상 충전기, 케이블 및 플러그를 점검하십시오. 손상된 부위가 발견되면 충전기를 사용하지 마십시오. 충전기는 스스로 직접 분해하지 말고 해당 자격을 갖춘 전문 인력에게만 말겨 순정 대체품으로만 수리하십시오. 손상된 케이블 및 플러그는 감전의 위험을 높입니다.
쉽게 불이 붙을 수 있는 바닥면(예: 종이, 직물 등) 또는 불이 잘 붙는 환경에서 충전기를 작동하지 마십시오. 충전기가 작동되면서 열이 발생하여 화재의 위험이 있습니다.
▶ 충전기의 환기 슬롯을 막아두지 마십시오. 그렇지 않을 경우 충전기가 과열되거나 규정대로 작동하지 않을 수 있습니다.
▶ 배터리를 충전할 때 제조 회사가 추천하는 충전기만을 사용하여 재충전해야 합니다. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수도 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
▶충전기를 밀폐된 서랍 또는 열원 근처에서 작동하지 마십시오. 그렇지 않을 경우 충전기가 과열되거나 규정대로 작동하지 않을 수 있습니다.
▶ 장시간 사용하지 않을 경우 충전기에서 배터리를 제거하고 전원 플러그룹 빼십시오. 에너지를 절약하여 환경을 보호할 수 있습니다.
▶ 청소 작업을 할 때에는 콘센트에서 충전기의 전원 플러그를 빼십시오. 감전의 위험이 있습니다.
▶ 주의 표지판 및 표식을 충전기에 나사로 조이고 리 bolt 작업하지 마십시오. 절연재가 손상되면 감전으로 부터 보호받을 수 없습니다. 그 대신 부착형 스티커를 사용하십시오.
제품 및 성능 설명
규정에 따른 사용
본 충전기는 재충전이 가능한 FEIN AMPShare 리튬 이온 배터리 또는 AMPShare 파트너의 리튬 이온 배터리를 충전하는 용도로 사용됩니다.
제품의 주요 명칭
제품의 주요 명칭에 표기된 번호는 총전기 그림이 나와 있는 도면을 참조하십시오.
(1) 충전함
(2) 케이블 감개
(3) 녹색 배터리 충전 표시기
(4) 적색 배터리 충전 표시기
제품 사양
| 충전기 GAL 1880 CV | ||
| 제품 번호 9 26 04 332 00 0 | ||
| 9 26 04 333 00 0 | ||
| 9 26 04 335 00 0 | ||
| 배터리 충전 전압(자동 전압 감지) | V= | 18 |
| 충전 전류A) | A | 8.0 |
| 충전 시 허용되는배터리 온도 | °C | 0–45 |
| ProCORE18V...배터리: 충전 시간(배터리 용량), 약A)。 | (80% B) / 배터리 총전됨 C) | |
| -4.0 Ah min 32 / 51 | ||
| -8.0 Ah min 68 / 79 | ||
| -12.0 Ah min 113 / 126 | ||
| 일반 배터리: 충전시간(배터리 용량),약A) | (80% B) / 배터리 총전됨 C) | |
| -2.0 Ah min 15 / 30 | ||
| -4.0 Ah min 25 / 35 | ||
| -5.0 Ah min 35 / 45 | ||
| 배터리 셀 개수 5–15 | ||
| EPTA-Procedure01:2014에 따른 중량 | kg | 0.66 |
| 보호 등급 | 同 / II | |
A) 온도 및 배터리 유형에 따라 다름
B) 배터리 충전 상태 약 80%. 배터리를 분리하여 바로 사용할 수 있습니다.
C) 배터리 충전 상태 95%-100%.
작동
기계 시동
▶ 전원 전압에 유의하십시오! 공급되는 전원의 전압은 충전기의 명판에 표기된 전압과 일치해야 합니다. 230 V로 표시된 충전기는 220 V에서도 작동이 가 능합니다.
충전 과정
소켓에 총전기의 전원 플러그를 끼우고, 배터리 를 총전 슬롯 (1) 에 끼우면 바로 총전이 시작됩니다.
인공지능 충전 방식으로 배터리의 충전 상태가 자동으로 파악되며, 배터리 온도와 전압에 따라 최적의 상태로 충전됩니다.
이를 통해 배터리를 보호할 수 있으며, 배터리를 충전 기에 보관할 경우 항상 완전히 충전된 상태로 유지할 수 있습니다.
충전 표시기의 의미
녹색 배터리 충전 표시기 (3) 깜박등
녹색 배터리 충전 표시기 (3) 가 깜박이면 급속 충전 중임을 나타냅니다. 배터리는 언제든지 끼내서 사용할 수 있습니다.
지침:배터리 온도가 허용되는 총전 온도
범위 내에 있는 경우에만 충전이 가능합니다("제품 사양" 단락 참조).
배터리 용량이 약 80 %에 도달한 후에는 배터리의 녹색 총전 표시의 깜박이는 속도가 점차 느려집니다. 이제 배터리 급속 총전 과정이 종료됩니다. 배터리를 총전기에 그대로 남겨 두더라도 완충될 때까지 천천
히 진행되어 충전 과정이 종료됩니다.
녹색 배터리 충전 표시기 (3) 연속등
녹색 배터리 충전 표시기 (3) 가 계속 켜져 있으면, 배터리가 완전히 충전된 것을 나타냅니다.
이 경우 배터리를 바로 꺼내 사용할 수 있
습니다.
배터리가 삽입되어 있지 않은 상태에서 배터리 충전 표시기 (3) 가 계속 켜져 있으면, 전원 플러그가 소켓에 끼워져 있어 충전기 사용이 가능함을 나타냅니다.
적색 배터리 충전 표시기 (4) 연속등
적색 배터리 충전 표시기 (4) 가 계속 켜져 있으면, 배터리 온도가 허용되는 충전 온도 범위를 벗어났음을 나타냅니다("제품 사양" 참조). 온도가 허용 범위 수준 내로
되면, 곧바로 충전 과정이 시작됩니다.
적색 배터리 충전 표시기 (4) 깜박등
적색 배터리 충전 표시기 (4) 가 깜박이면, 충전 과정 중에 장애가 발생했음을 나타냅니다(“고장 - 원인 및 대책” 단락 참조).
고장-원인 및 대책
| 원인 | 해결 방법 |
| 적색 배터리 충전 표시기 (4) 가 깜박입니다 | |
| 충전 진행 불가능 | |
| 배터리가 (제대로) 끼워져 있지 않습니다 | 배터리를 충전기에 제대로 끼우십시오 |
| 배터리 접촉 부위가 깨끗하지 않습니다 | 배터리를 여러 번 끼웠다가 분리하여 배터리 접촉 부위를 깨끗이하고, 필요에 따라 배터리를 교환하십시오 |
| 배터리가 고장입니다 | 배터리를 교환하십시오 |
| 배터리 충전 표시기 (3) 또는 (4) 가 점등되지 않습니다 | |
| 충전기의 전원 플러그가 (제대로) 끼워지지 않았습니다원인 해결 방법 | 전원 플러그를 (완전하게) 콘센트에 끼우십시오 |
| 콘센트, 전선 또는 충전기가 고장입니다 | 전원의 전압을 확인하고,경우에 따라 충전기를FEIN 전동공구 전문 서비스 센터에 맡겨 점검하십시오 |
충전기를 가정용 쓰레기로 처리하지 마십시오!
사용 방법
충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명 이 다한 것이므로 배터리를 교환해야 합니다.
계속해서 혹은 여러분 연속으로 충전할 경우 충전기가 따뜻해질 수 있습니다. 그러나 이는 충전기의 기술적 결함이 아니며, 위험하지 않습니다.
배터리 냉각 (Active Air Cooling)
설치된 배터리의 온도는 충전기 내에 통합되어 있는 팬제어장치를 통해 모니터링됩니다. 배터리 온도가 대략 0 °C를 넘는 경우, 해당 배터리는 팬을 통해서 냉각됩니다. 팬이 켜지면, 팬 작동으로 인한 소음이 발생합니다.
팬이 작동되지 않으면, 팬에 결함이 있거나 배터리 온도가 0 °C 보다 낮음을 의미합니다. 이로 인해 충전 시간이 길어질 수 있습니다.
보수 정비 및 서비스
보수 정비 및 유지
연결 코드를 교환해야 할 경우 안전을 기하기 위해
FEIN 또는 FEIN 지정 전동공구 서비스 센터에 맡겨야 합니다.
자주 사용하는 경우 1주에 1회 청소하십시오. 이때 다음의 사항을 준수하십시오:
-액세서리슈의접점을깨끗하게유지하십시오.
-전기 접점은 물기 없이 청소하십시오.
-충전기의 하우징에 금속 칩이 유입되지 않도록 유의 하십시오.
수리 및 고객 서비스
충전기는 원칙적으로 전기 기사를 통해서만 점검하십시오. 비전문적으로 수리할 경우 사용자에게 상당한 위험이 발생할 수 있습니다.
노화되고 마모된 경우 스티커 및 경고 지침을 새것으로 교체하십시오.
수리가 필요한 FEIN 충전기 및 액세서리가 있는 경우, 해당 FEIN 고객 서비스 센터에 문의하십시오. 주소는 인터넷 사이트
www.fein.com에서 확인하십시오.
보증 청구 및 보증서
제품에 대한 보증은 제품이 출시된 국가의 법적 규정에 따라 적용됩니다. 또한, FEIN은 FEIN 제조회사 보증 설명 내용에 따라 보증을 제공합니다.
제품의 공급 범위에는 이 사용 설명서에 설명되거나 제시된 액세서리 중 일부만 포함될 수도 있습니다.
처리
충전기, 액세서리, 포장 등은 환경 친화적인 방법으로 재생할 수 있도록 분류해야 합니다.
