| แบรนด์ | Fein |
| รุ่น | GAL 1880 CV AS |
| ประเภทสินค้า | ที่ชาร์จแบตเตอรี่ |
| น้ำหนัก (ตาม EPTA) | 0.66 กก. |
| แรงดันไฟฟ้าขาเข้า | 230 V กระแสสลับ (รองรับ 220 V) |
| แรงดันชาร์จ | 18 V (ตรวจจับอัตโนมัติ) |
| กระแสชาร์จ | 8.0 A |
| ประเภทแบตเตอรี่ที่รองรับ | ลิเธียมไอออน AMPShare (ความจุ ≥ 2.0 Ah) |
| อุณหภูมิชาร์จที่อนุญาต | 0 °C ถึง 45 °C |
| จำนวนเซลล์ | 5 ถึง 15 |
| ระดับการป้องกัน | II (ฉนวนสองชั้น) |
| เวลาชาร์จ (แบต 4.0 Ah Pro-CORE) | 80% : 32 นาที / เต็ม : 51 นาที |
| เวลาชาร์จ (แบต 8.0 Ah Pro-CORE) | 80% : 68 นาที / เต็ม : 79 นาที |
| เวลาชาร์จ (แบต 12.0 Ah Pro-CORE) | 80% : 113 นาที / เต็ม : 126 นาที |
| เวลาชาร์จ (แบตมาตรฐาน 2.0 Ah) | 80% : 15 นาที / เต็ม : 30 นาที |
| เวลาชาร์จ (แบตมาตรฐาน 4.0 Ah) | 80% : 25 นาที / เต็ม : 35 นาที |
| เวลาชาร์จ (แบตมาตรฐาน 5.0 Ah) | 80% : 35 นาที / เต็ม : 45 นาที |
| การระบายความร้อนแบบแอคทีฟ | ใช่ (Active Air Cooling พร้อมพัดลม) |
| ไฟแสดง LED | สีเขียว (ชาร์จเร็ว/เต็ม) และ สีแดง (อุณหภูมิ/ความผิดปกติ) |
| ฟังก์ชันหลัก | ชาร์จเร็ว, ชาร์จบำรุงรักษา, ตรวจจับสถานะและอุณหภูมิอัตโนมัติ |
| การบำรุงรักษาและทำความสะอาด | ทำความสะอาดหน้าสัมผัสด้วยผ้าแห้ง; หลีกเลี่ยงเศษโลหะ; เปลี่ยนสายเคเบิลโดย FEIN |
| ข้อควรระวังด้านความปลอดภัย | ห้ามให้ถูกความชื้น; ห้ามปิดช่องระบายอากาศ; ใช้เฉพาะกับแบตเตอรี่ที่รองรับ |
| การรับประกัน | การรับประกันตามกฎหมายและการรับประกันจากผู้ผลิต FEIN |
| การกำจัด | รีไซเคิลตามข้อกำหนด WEEE (2012/19/EU) |
คำถามที่พบบ่อย - GAL 1880 CV AS Fein
คำถามของผู้ใช้เกี่ยวกับ GAL 1880 CV AS Fein
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ ที่ชาร์จถ่าน ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GAL 1880 CV AS - Fein และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GAL 1880 CV AS ของแบรนด์ Fein.
คู่มือผู้ใช้ GAL 1880 CV AS Fein

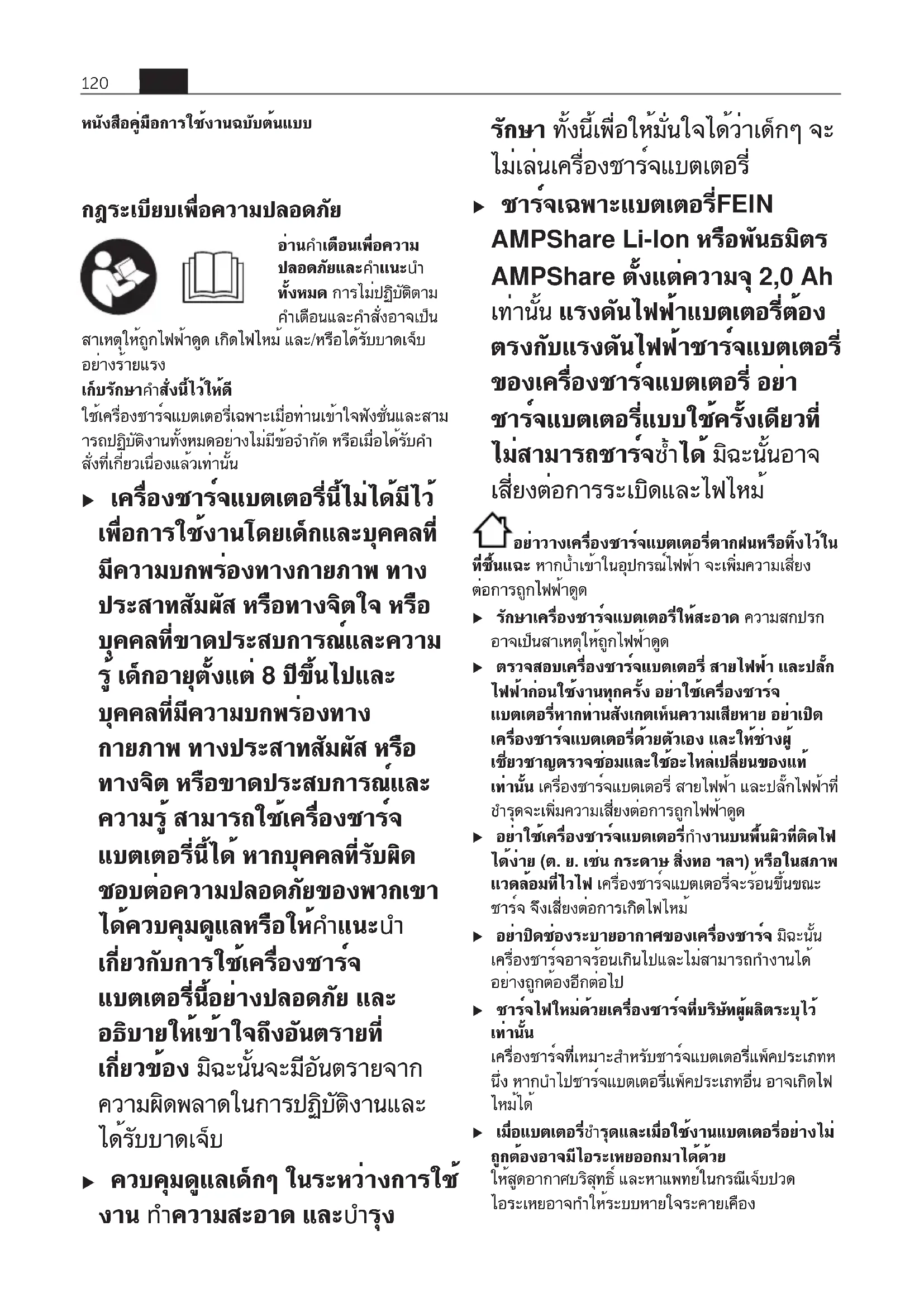

หนังสือคู่มือการใช้งานฉบับต้นแบบ
กลุระเบียบเพื่อความปลอดภัย
อ่านคำเตือนเพื่อความ ปลอดภัยและคำแนะนำ หั้งหมด การไม่ปฏิบัติตาม คำเตือนและคำสั่งอาจเป็น
สาเหตุไห้ถูกไฟฟ้าดูด เกิดไฟไหม และ/หรือได้รับบาดเจ็บอย่างรายแรง
เก็บรักษาคำสั่งนี้ไว้ไหดี
ใช้เครื่องซาร์จแบตเตอรี่เฉพาะเมื่อท่านเข้าใจฟังชั่นและสามารถปฏิบัติงานทั้งหมดอย่างไม่มีข้อパーกัด หรือเมื่อได้รับคำสั่งที่เกี่ยวเนื่องแล้วเท่านั้น
▶ เครื่องซาร์จแบตเตอรี่นี้ไม่ได้มีไว้เพื่อการใช้งานโดยเต็กและบุคคลที่มีความบกพร่องทางกายภาพ ทางประสาทสัมผัส หรือทางจิตใจ หรือบคคลที่ขาดประสบการณ์และความรู้ เด็กอายุตั้งแต่ 8 ปีขึ้นไปและบุคคลที่มีความบกพร่องทางกายภาพ ทางประสาทสัมผัส หรือทางจิต หรือขาดประสบการณ์และความรู้ สามารถใช้เครื่องซาร์จแบตเตอรี่นี้ได้ หากบุคคลที่รับผิดชอบต่อความปลอดภัยของพวกเขาได้ควบคุมดูแลหรือให้คำแนะนำเกี่ยวกับการใช้เครื่องซาร์จแบตเตอรี่นี้อย่างปลอดภัย และอธิบายให้เข้าใจถึงอันตรายที่เกี่ยวข้อง มิฉะนั้นจะมือ้นตรายจากความผิดพลาดในการปฏิบัติงานและได้รับบาดเจ็บ
▶ ควบคุมดูแลเด็กๆ ในระหว่างการใช้งานทำความสะอาด และÞำรุง
รักษา ทั้งนี้เพื่อใหม่นใจได้ว่าเต็กๆ จะ ไม่เล่นเครื่องซาร์จแบตเตอรี่
▶ ซาร์จเฉพาะแบตเตอรี่FEIN AMPShare Li-Ion หรือพันธมิตร AMPShare ตั้งแต่ความจุ 2,0 Ah เท่านั้น แรงดันไฟฟ้าแบตเตอรี่ต้อง ตรงกับแรงดันไฟฟ้าซาร์จแบตเตอรี่ ของเครื่องซาร์จแบตเตอรี่ อย่า ซาร์จแบตเตอรี่แบบใช้ครั้งเดียวที่ ไม่สามารถซาร์จย้ำไต มิฉะนั้นอาจ เสี่ยงต่อการระเบิดและไฟไหม
อย่างเครื่องซาร์จะเตอรี่ตากฝนหรือทั้งไว้ใน ที่ชิ้นแจะ หากน้ําเข้าในอุปกรณ์ไฟฟ้า จะเพิ่มความเสี่ยง ต่อการถูกไฟฟ้าดูด
รักษาเครื่องซาร์จะแบตเตอรี่ยิสสะอาด ความสกปรก
อาจเป็นสาเหตุไห้ลูกไฟฟ้าดูด
▶ ตรวจสอบเครื่องชาร์จแบตเตอรี่สายไฟฟ้า และปลักไฟฟ้าก่อนใช้งานหุกครั้ง อย่าใช้เครื่องชาร์จแบตเตอรี่หากท่านสังเกตเห็นความเสียหาย อย่าเปิดเครื่องชาร์จแบตเตอรี่ด้วยตัวเอง และให้ช่างผู้เชี่ยวชาญตรวจช่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้นเครื่องชาร์จแบตเตอรี่สายไฟฟ้า และปลักไฟฟ้าที่ยํารุดจะเพิ่มความเสียงต่อการลูกไฟฟ้าดูด
▶ อย่าใช้เครื่องซาร์จแบตเตอรี่ทำงานบนพื้นผิวที่ติดไฟได้ง่าย (ต. ย. เช่น กระดาษ สิ่งทอด ฯลาฯ) หรือในสภาพแวดล้อมที่ไวไฟ เครื่องซาร์จแบตเตอรี่จะร้อนขึ้นขณะซาร์จ จึงเสี่ยงต่อการเกิดไฟใหม่
▶ อย่าปิดช่องระบายอากาศของเครื่องซาร์จ มิคะนั้น
เครื่องซาร์จอาจารนเกินไปและไม่สามารถทำงานได้
อย่างถูกต้องอีกต่อไป
▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จหี่บริษัทผู้ผลิตระบุไว้เท่านั้น
เครื่องชาร์จที่เหมาะสมำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟใหม่ได้
▶ เมื่อแบตเตอรี่ยํารุตและเมื่อใช้งานแบตเตอรี่อย่างไม่
ลูกต้องอาจมี interestsyhออกมาได้ด้วย
ไหลูตอากาศบริสุทธิ์ และหาแพทย์ในกรณีเจ็บปวด
oriระเหยอาจกําให้ระบบหายใจระคายเคือง
▶ หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลึกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้อความช่วยเหลือจากแพทย์ด้วย
ของเหลวที่ไหล密切相关 Convention Trade Exporting Equipment Use Incentive Activities
คันหรือ Commercial Properties Inc.
▶ ห้ามไซ้งานเครื่องขาร์จในตู้ปิดหรือไกลแหล่งความร้อน มิจะนั้นเครื่องขาร์จอาจารย์นเกินไปและไม่สามารถทำงานได้อย่างลูกต้องอีกต่อไป
▶ เมื่อไม่ได้ใช้งานเป็นเวลานาน ให้อตแบตเตอร์ออก จากเครื่องซาร์จแล้วอดสายไฟออก การประหยัด พลังงานช่วยปกป้องสิ่งแวดล้อม
▶ ดึงปลักไฟของเครื่องซาร์จออกจากเต้ารับระหว่าง
ทำความสะอาด มีความเลี่ยงที่จะเกิดไฟฟ้าช้อต
▶ อย่าขันสกรุหรือหมุดย้ำ ห้ามติดตั้งป้ายใดๆ บนเครื่อง ซาร์จ ฉนวนที่เสียหายไม่สามารถป้องกันไฟฟ้าช้อตได้ ใช้ สติกเกอร์ติดแทน
รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ
ประโยชน์การใช้งานของเครื่อง
แทนชาร์จมีไว้สำหรับชาร์จแบตเตเตอรี่แพ็คลิเชียมไอออน FEIN AMPShare หรือพันธมิตร AMPShare
ส่วนประกอบที่แสดงภาพ
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อาง ถึงส่วนประกอบของเครื่อง ซาร์จแบตเตอรี่ที่แสดงในหน้าภาพประกอบ
(1) ช่องขาร์จ
(2) ที่จัดเก็บสายไฟฟ้า
(3) ไฟแสดงการชาร์จแบตเตอรี่สีเขียว
(4) ไฟแสดงการซาร์จแบตเตอรี่สีแดง
ข้อมูลทางเทคนิค
เครื่องซาร์จ GAL 1880 CV หมายเลขสินค้า 9 26 04 332 00 0
9 26 04 333 00 0
9 26 04 335 00 0
แรงดันไฟฟ้าชาร์จ โวลท์-18
แบตเตอรี่ (ตรวจสอบ
จับแรงดันไฟฟ้า
โดยอัตโนมัติ)
กระแสไฟชาร์จA) แอมแปร8.0
| เครื่องซาร์จ GAL 1880 CV | ||
| อุณหภูมิแบตเตอรี่ที่อนุญาตไหัชาร์จได้ | °C | 0-45 |
| แบตเตอรี่ProCORE18V...:เวลาซาร์จสําหรับความจุแบตเตอรี่ประมาณA) | (80%^B) / ซาร์จแบตเตอรี่แพ็คแล้วC) | |
| -4.0 แอมแปร์ชั่วโมง | นาที | 32 / 51 |
| -8.0 แอมแปร์ชั่วโมง | นาที | 68 / 79 |
| -12.0 แอมแปร์-ชั่วโมง | นาที | 113 / 126 |
| แบตเตอรี่มาตรฐาน:เวลาซาร์จสําหรับความจุแบตเตอรี่ประมาณA) | (80%^B) / ซาร์จแบตเตอรี่แพ็คแล้วC) | |
| -2.0 แอมแปร์ชั่วโมง | นาที | 15 / 30 |
| -4.0 แอมแปร์ชั่วโมง | นาที | 25 / 35 |
| -5.0 แอมแปร์ชั่วโมง | นาที | 35 / 45 |
| จำนวนเชลล์แบตเตอรี่ | 5-15 | |
| น้ําหนักตามระเบียบการ EPTA-Procedure01:2014 | กก. | 0.66 |
| ระดับความปลอดภัย / II | □ | |
A) ขึ้นอยู่กับอุณหภูมิและประเภทของแบตเตอรี่
B) ระดับการชาร์จแบตเตอรี่ประมาณ 80% สามารถลดแบตเตอรี่ออกเพื่อใช้งานได้ทันที่
C) ระดับการซาร์จแบตเตอรี่ 95 %-100 %
การปฏิบัติงาน
การเริ่มต้นปฏิบัติงาน
▶ ไหัสังเกตแรงดันไฟฟ้า! แรง
ต้นไฟฟ้าจากแหลงจ่ายไฟฟ้าตองมีค่าตรงกับค่าแรง ต้นไฟฟ้าที่ระบุไว้นแผ่นบ้ายพิกัดเครื่องชาร์จแบตเตอรี่ เครื่องชาร์จแบตเตอรี่ที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับแรงดันไฟฟ้า 220 โวลท์ ไต้ด้วย
กระบวนการข้ารัจ
กระบวนการชาร์จเริ่มต้นในทันที่ที่เสียบปลักไฟหลักของ เครื่องชาร์จแบตเตอรี่เข้าในเต้าเสียบ และเสียบแบตเตอรี่ แพ็ค เข้าในช่องชาร์จ (1)
เนื่องด้วยวิธีการชาร์จที่ชาญฉลาด สภาพการชาร์จของ แบตเตอรี่แพ็คจะถูกตรวจสอบจับโดยอัตโนมัติ และแบตเตอรี่ แพ็คจะถูกซาร์จดวยกระแสไฟฟ้าที่เหมาะสมที่สุด ทั้งนี้ขันอยู่ กับอุณหภูมิและแรงดันไฟฟ้าของแบตเตอรี่แพ็ค
ระบบการซาร์จุนี้ช่วยให้แบตเตอรี่แพ็คมีอายุการใช้งานยืนยาวกว่าและลูกซาร์จ Nutéมอยู่ตลอดเวลาเมื่อวางไว้ในเครื่องซาร์จเพื่อเก็บรักษา
ความหมายของไฟแสดงผล
ไฟกะพริบ ไฟแสดงการซาร์จะตเตอรี่สีเขียว (3)
กระบวนการชาร์จไฟแบบเร็วจะบ่งบอกด้วย การกะพริบของไฟแสดงการชาร์จแบตเตอรี่สี เชียว (3) ท่านสามารถเอาแบตเตอรี่แพ็คออก
มาและนำไปใช้งานเวลาใดก็ได้
หมายเหตุ: กระบวนการซาร์จเกิดขึ้นเฉพาะเมื่ออนหภูมิของแบตเตอรี่แพ็คอยู่ในพิสัยอุณหภูมิที่อนุญาตไห่ซาร์จได้เท่านั้นดูบท “ข้อมูลทางเทคนิค”
เมื่อความจุแบตเตอรี่ชิ้นมาถึงประมาณ 80% ไฟแสดงการซาร์จแบตเตอรี่ลี่เชียวจะกะพริบ ซ้าง ตอนนี้กระบวนการซาร์จแบบเร็วลิ้นสุด แล้ว หากแบตเตอรี่ยังคงอยู่บนแทนซาร์จ
กระบวนการข้ารจจะเสร็จสิ่นดวยความเร็วที่ต่ำกว่าจนกว่าจะข้าร์จจนเต็ม
การติดขึ้นอย่างต่อเนื่องไฟแสดงการซาร์จะแบตเตอร์สี เขียว (3)
การติดขึ้นอย่างต่อเนื่องของไฟแสดงการซาร์จ แบตเตอรี่สีเขียว (3) บ่งบอกว่าแบตเตอรี่แพ็ค ลูกซาร์จเต็มแล้ว
จากนั้นท่านสามารถนำแบตเตอรี่แพ็คออกมาเพื่อใช้งานทันที่ หากไม่ได้เสียบแบตเตอรี่แพ็คไว้ การติดขึ้นอย่างต่อเนื่อง ของไฟแสดงการชาร์จะแบตเตอรี่ (3) บ่งบอกว่าปลักไฟหลัก ลูกเสียบอยู่ในเต้าเสียบและเครื่องชาร์จะแบตเตอรี่อยู่ใน สภาพพร้อมใช้งาน
การติดขึ้นอย่างต่อเนื่องไฟแสดงการซาร์จะแบตเตอรี่สี แดง (4)
การติดขึ้นอย่างต่อเนื่องของไฟแสดงการซาร์จ แบตเตอรี่สีแดง (4) บ่งบอกว่าอุณหภูมิของ แบตเตอรี่แพ็คอยู่นอกพิลัยอุณหภูมิที่อนุญาตไห้
ขาร์จ ดูบท “ข้อมูลทางเทคนิค” เมื่อถึงพิลัยอุณหภูมิที่อนุญาต กระบวนการขาร์จจะเริ่มต้น
ไฟกะพริบ ไฟแสดงการซาร์จแบตเตอรี่สีแดง (4)
ไฟกะพริบของไฟแสดงการซาร์จแบตเตอรี่ลี แดง (4) บ่งบอกถึงความผิดปกติอื่นๆ ใน กระบวนการซาร์จ ดูบท “ข้อผิดพลาด —
สาเหตุและมาตรการแก้ไข"
ข้อผิดพลาด – สาเหตุและมาตรการแก้ไข
 | |
| ไฟแสดงการซาร์จแบตเตอรี่สีแดง (4) isperบกระบวนการซาร์จไม่สามารถเริ่มต้น | |
| ไม่ได้เสียบแบตเตอรี่แพ็ค(อย่างถูกต้อง) | เสียบแบตเตอรี่แพ็คในเครื่องซาร์จอย่างถูกต้อง |
| จุดสมผัสแบตเตอรี่เปื้อนสกปรก | ทำความสะอาดจุดสมผัสแบตเตอรี่ ต. ย. เช่น โดยเสียบและถอดแบตเตอรี่เข้าและออกหลายๆ ครั้ง หรือเปลี่ยนแบตเตอรี่ หากว่าเป็น |
 | |
 | (3) หรือ (4) ไม่ติดขึ้น |
 | เสียบปลักไฟหลัก (เต็มๆ)เข้าในเต้าเลียบ |
 |  |
ข้อแนะนำในการทำงาน
หลังจากชาร์จะแบตเตอรี่แล้ว หากแบตเตอรี่ แพ็คมีช่วงเวลาทำงานสั้นมาก แสดงว่าแบตเตอรี่ แพ็คเลื่อมและต้องเปลี่ยนใหม่
การซาร์จอย่างต่อเนื่องหรือชําๆ กันหลายรอบโดยไม่หยุด พักอาจทำให้เครื่องซาร์จะแบตเตอรี่อุ่นขึ้น ลักษณะนี้ไม่เป็น อันตรายและไม่ได้บ่งบอกว่าเครื่องซาร์จะแบตเตอรี่มีความ bgพร่องทางเทคนิค
การระบายความร้อนแบตเตอรี่แพ็ค (Active Air Cooling)
ระบบควบคุมพัดลมเบ็ดเสร็จในเครื่องซาร์จะตรวจสอบ อุณหภูมิของแบตเตอรี่ที่ใส่อยู่ ทันที่ที่อุณหภูมิของแบตเตอรี่ ลุงกวาประมาณ 0 °C พัดลมจะเป่าให้แบตเตอรี่เย็นลงเมื่อ พัดลมทำงานจะมีเสียงพัดลมตัง
หากพัตลมไม่ทำงาน แสดงว่าพัตลมข้ารุด หรืออุณหภูมิของ แบตเตอรี่อยู่ที่ <0 °C ในกรณีนี้เวลาในการซาร์จอาจเพิ่ม ขึ้น
การบํารุงรักษาและการบริการ
การบํารุงรักษาและการกำความสะอาด
หากจําเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ FEIN หรือคุนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า FEIN เปลี่ยนให้ ทั้งนี้เพื่อหลักเลี่ยงอันตราย หากมีการใช้งานบ่อย ควรทำความสะอาดสัปดาห์ละครั้ง ปฏิบัติตามหมายเหตุต่อไปนี้:
-รักษาหน้าสัมผัสในรองเท้าสลิปออนไหลสะอาด
-ทำความสะอาดหน้าสัมผัสไฟฟ้าให้แห้งเท่านั้น
- ตรวจสอบให้แน่ใจว่าไม่มีเศษโลหะปะนเข้าไปในกล่อง
ขาร์จ
การบํารุงรักษาและการบริการลูกค้า
ใหญ่แสมบํารุงรักษาและตรวจสอบเครื่องซาร์จโดย ช่างไฟฟ้าที่ผ่านการรับรองเท่านั้น เนื่องจากการซ่อมที่ไม่ เหมาะสมอาจส่งผลให้เกิดอันตรายรายแรงต่อผู้ใช้ได้ เปลี่ยนลติกเกอร์และค่าเตือนบนเครื่องซาร์จในกรณีที่เสื่อม สภาพและลึกหรือ
หากมีแทนขาร์จและอุปกรณ์เสริม FEIN ที่จำเป็นต้อง ซ่อมแซม กรุณาติดต่อฝ่ายบริการลูกค้า FEIN ของคุณ คุณ สามารถคุณหาที่อยู่ได้ที่เว็บไซต์
www.fein.com
การรับประกันและการรันตี
การรับประกันผลิตภัณฑ์มีผลบังคับใช้ตามข้อกำหนดทาง กฎหมายในประเทศไทยจําหน่ายในตลาด นอกจากนี้ FEIN ยังให้การรับประกันตามประกาศการรับประกันของผู้ผลิต FEIN
ขอบเขตของการส่งมอบผลิตภัณฑ์ของคุณอาจารวมเฉพาะ อุปกรณ์เสริมบางส่วนที่อธิบายไว้หรือแสดงไว้ในคู่มือการใช้ งานเหล่านี้
การกำจัดขยะ
เครื่องซาร์จแบตเตอรี่ อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ใบแยกประเภทวัสดุเพื่อนำกลับมาใช้ ใหม่โดยไม่กำหนดลาลภาพแวดล้อม
อย่าทั้งเครื่องซาร์จแบตเตอรี่ลงในขยะบ้าน!
