| Marcă | Fein |
| Model | GAL 1880 CV AS |
| Tip produs | Încărcător de baterii |
| Greutate (conform EPTA) | 0,66 kg |
| Tensiune de alimentare | 230 V CA (220 V compatibil) |
| Tensiune de încărcare | 18 V (detecție automată) |
| Curent de încărcare | 8,0 A |
| Tip acumulatori compatibili | Litiu-Ion AMPShare (capacitate ≥ 2,0 Ah) |
| Temperatură de încărcare admisă | 0 °C la 45 °C |
| Număr de celule | 5 la 15 |
| Grad de protecție | II (izolație dublă) |
| Timp de încărcare (acumulator 4,0 Ah Pro-CORE) | 80 % : 32 min / Complet : 51 min |
| Timp de încărcare (acumulator 8,0 Ah Pro-CORE) | 80 % : 68 min / Complet : 79 min |
| Timp de încărcare (acumulator 12,0 Ah Pro-CORE) | 80 % : 113 min / Complet : 126 min |
| Timp de încărcare (acumulator standard 2,0 Ah) | 80 % : 15 min / Complet : 30 min |
| Timp de încărcare (acumulator standard 4,0 Ah) | 80 % : 25 min / Complet : 35 min |
| Timp de încărcare (acumulator standard 5,0 Ah) | 80 % : 35 min / Complet : 45 min |
| Răcire activă | Da (Active Air Cooling cu ventilator) |
| Afișaje LED | Verde (încărcare rapidă/complet) și Roșu (temperatură/anomalie) |
| Funcții principale | Încărcare rapidă, încărcare de întreținere, detecție automată a stării și temperaturii |
| Întreținere și curățare | Curățați contactele uscat; evitați așchiile metalice; înlocuire cablu de către FEIN |
| Instrucțiuni de siguranță | Nu expuneți la umiditate; nu acoperiți fantele de aerisire; utilizați numai cu acumulatori compatibili |
| Garanție | Garanție legală și garanție producător FEIN |
| Eliminare | Reciclați conform directivei DEEE (2012/19/UE) |
Întrebări frecvente - GAL 1880 CV AS Fein
Întrebările utilizatorilor despre GAL 1880 CV AS Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Încărcător de baterii în format PDF gratuit! Găsiți manualul dvs. GAL 1880 CV AS - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GAL 1880 CV AS mărcii Fein.
MANUAL DE UTILIZARE GAL 1880 CV AS Fein

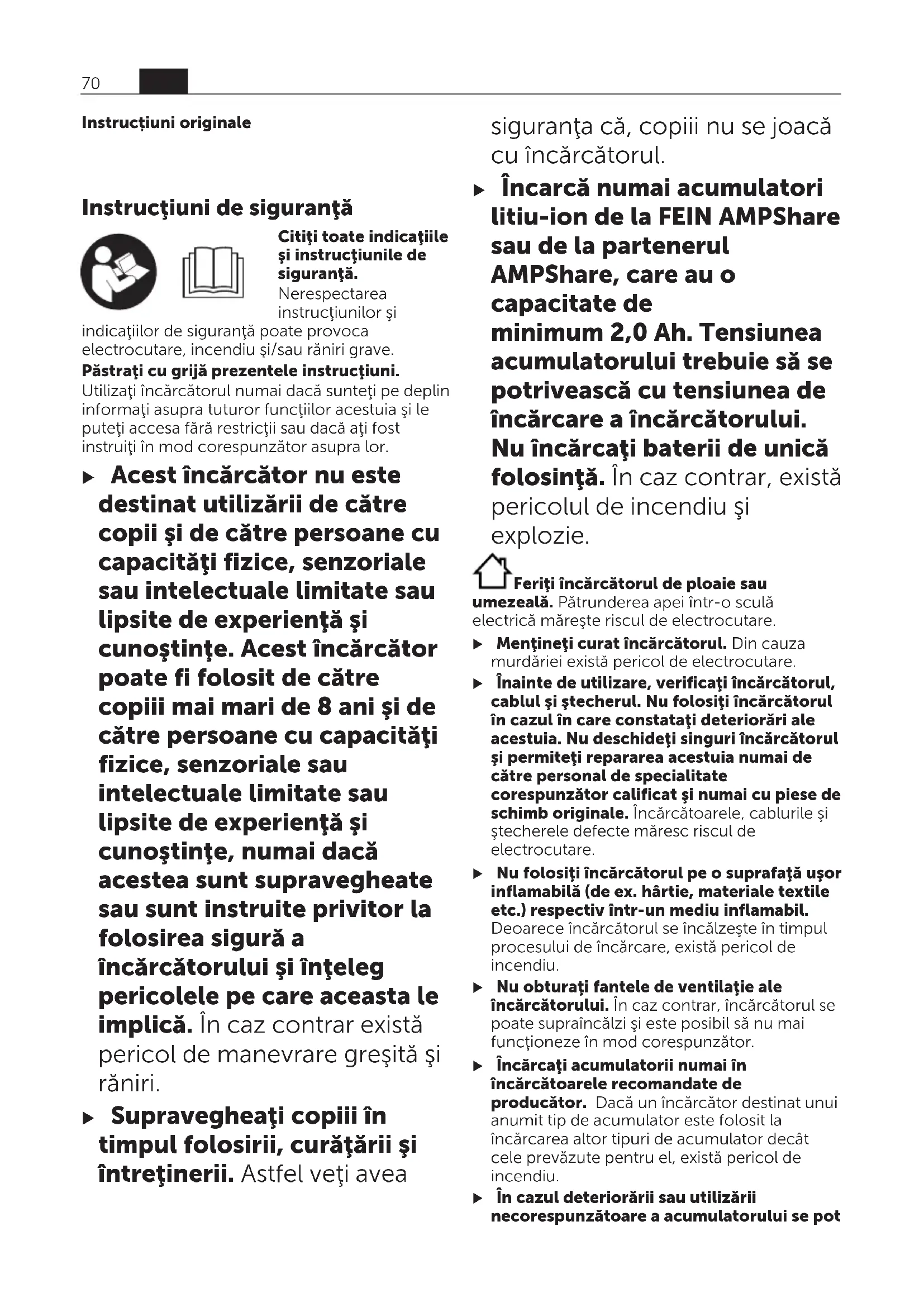

Instrucțiuni originale
Instrucțiuni de siguranță
Citiți toate indicațiile și instrucțiunile de siguranță.
Nerespectarea instrucțiunilor și
indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Păstrați cu grijă prezentele instrucțiuni.
Utilizați încărcătorul numai dacă sunteți pe deplin informați asupra tuturor funcțiilor acestuia și le puteți accesa fără restricții sau dacă ați fost instruiti în mod corespunzător asupra lor.
Acest încărcător nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Acest încărcător poate fi folosit de către copiii mai mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului și înțeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greșită și răniri.
Supravegheati copiii în timpul folosirii, curățării și întreținerii. Astfel veți avea
siguranța că, copiii nu se joacă cu încărcătorul.
Încarcă numai accumulatori litiu-ion de la FEIN AMPShare sau de la partenerul AMPShare, care au o capacitate de minimum 2,0 Ah. Tensiunea accumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcați baterii de unică folosință. În caz contrar, există pericolul de incendiu și explozie.
Feriți încărcătorul de ploaie sau
umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
▶ Mențineți curat încărcătorul. Din cauza murdăriei există pericol de electrocutare.
Înainte de utilizare, verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul în cazul în care constatați deteriorări ale acestuia. Nu deschideți singuri încărcătorul și permiteți repararea acestuia numai de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele defecte măresc riscul de electrocutare.
Nu folosiți încărcătorul pe o suprafață ușor inflamabilă (de ex. hârtie, materiale textile etc.) respectiv într-un mediu inflamabil.
Deoarece încărcătorul se încălzește în timpul procesului de încărcare, există pericol de incendiu.
▶ Nu obturați fantele de ventilație ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi și este posibil să nu mai funcționeze în mod corespunzător.
Încărcați accumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot
degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În cazul utilizării greşite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate produce iritații ale pielii sau arsuri.
Nu utiliza încărcătorul în dulapuri închise sau în apropierea surselor de căldură. În caz contrar, încărcătorul se poate supraîncălzi și este posibil să nu mai funcționeze în mod corespunzător.
În cazul perioadelor îndelungate de neutilizare, scoate accumulatorul din încărcător și extrage din priză fișa de rețea. Economisirea energiei protejează mediul.
La efectuarea lucrărilor de curățare, scoate din priză fișa de rețea a încărcătorului.
Există pericolul de electrocutare.
Nu înşuruba și nu nitui plăcuțe și marcaje pe încărcător. O izolație deteriorată nu asigură protecție împotriva electrocutării. În locul acestora, utilizează plăcuțe adezive.
Descrierea produsului și a performantelor acestuia
Utilizarea conform destinației
Încărcătorul este destinat încărcării acumulatorilor litiu-ion AMPShare reîncărcabili FEIN sau a acumulatorilor de la partenerii AMPShare.
Componentele illustrate
Numerotarea elementelor componente se referă la redarea încărcătorului de la pagina grafică.
(1) Compartiment de încărcare
(2) Înfășurător de cablu
(3) Indicator verde de încărcare a acumulatorului
(4) Indicator roşu de încărcare a acumulatorului
Date tehnice
| Încărcător GAL 1880 CV | |
| Număr de identificare | 9 26 04 332 00 0 |
| 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | |
| Tensiune de încărcare a acumulatorului | V= 18 |
| Încărcător GAL 1880 CV(sesizare automată a tensiunii) | |
| Curent de încărcareA) | A 8,0 |
| Temperatura admisă a accumulatorului în timpul încărcării | °C 0–45 |
| Acumulatori ProCORE18V...: Durată de încărcare la capacitatea nominală a accumulatorului, aproximativA) | (80%B)/Încărcare accumulatorC) |
| - 4,0 Ah min 32/51 | |
| - 8,0 Ah min 68/79 | |
| - 12,0 Ah min 113/126 | |
| Acumulatori standard: Timp de încărcare la capacitatea nominală a accumulatorului, aproximativA) | (80%B)/Încărcare accumulatorC) |
| - 2,0 Ah min 15/30 | |
| - 4,0 Ah min 25/35 | |
| - 5,0 Ah min 35/45 | |
| Număr celule de accumulator | |
| Greutate conform EPTA-Procedure 01:2014 | kg 0,66 |
| Clasa de protectie |
A) în funcție de temperatură și de tipul de accumulator
B) Nivelul de încărcare a accumulatorului este de aproximativ 80%. Acumulatorul poate fi extras în scopul utilizării imediate.
C) Nivelul de încărcare a accumulatorului este de 95%–100%.
Functionare
Punere în funcțiune
▶ Atenție la tensiunea din rețeaua de alimentare electrică! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului încărcătorului. Încărcătoarele inscripționate cu 230 V pot funcționa și racordate la 220 V.
Proces de încărcare
Procesul de încărcare începe imediat ce fișa încărcătorului este introdusă în priză, iar accumulatorul este introdus în compartimentul de încărcare (1).
Prin procesul de încărcare inteligentă, starea de încărcare a accumulatorului este sesizată automat iar accumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcție de temperatura și tensiunea sa.
În acest mod accumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă.
Semnificația elementelor indicatoare
Indicatorul verde de încărcare a acumulatorului (3) se aprinde intermitent
Procesul de încărcare rapidă este semnalizat de aprinderea intermitentă a indicatorului verde de încărcare a accumulatorului (3).
Accumulatorul poate fi extras și utilizat în orice moment.
Observație: Procesul de încărcare este posibil numai dacă temperatura accumulatorului se situează în domeniul admis al temperaturilor de încărcare, consultați paragraful „Date tehnice”.
Imediat ce acumulatorul s-a încărcat la aprox. 80 % din capacitate, indicatorul verde de încărcare a acumulatorului clipește în cadență mai lentă. Procesul de încărcare
rapidă este acum încheiat. Dacă accumulatorul rămâne în încărcător, procesul de încărcare este finalizat la o viteză mai mică până la încărcarea completă.
Aprinderea fixă a indicatorului verde de încărcare a accumulatorului (3)
Aprinderea fixă a indicatorului verde de încărcare a accumulatorului (3) indică faptul că accumulatorul este încărcat complet.
În continuare accumulatorul poate fi scos și folosit imediat.
Dacă accumulatorul nu este introdus, aprinderea fixă a indicatorului verde de încărcare a accumulatorului (3) indică faptul că fișa este introdusă în priză și că încărcătorul este gata pentru a intra în funcțiune.
Aprinderea fixă a indicatorului roşu de încărcare a accumulatorului (4)
Aprinderea fixă a indicatorului roșu de încărcare a accumulatorului (4) indică faptul că temperatura accumulatorului este în afara domeniului
temperaturilor admise pentru încărcare, consultați paragraful „Date tehnice”. Procesul de
încărcare începe imediat ce temperatura revine în domeniul admis.
Aprinderea intermitentă a indicatorului roşu de încărcare a accumulatorului (4)
Aprinderea intermitentă a indicatorului roșu de încărcare a accumulatorului (4) indică o defectiune produsă în cadrul
procesului de încărcare, consultați paragraful „Defecțiuni – Cauze și remediere”.
Defecțiuni – Cauze și remediere
| Cauză Remediere | |
| Indicatorul roșu de încărcare a accumulatorului (4) se aprinde intermitentNu este posibilă pornirea procesului de încărcare | |
| Acumulatorul nu este montat (corect) | Fixează corectacumulatorul în încărcător |
| Contactele accumulatorului sunt murdare | Curăță contactele accumulatorului, de exemplu, prin introducerea și scoaterea de mai multe ori a accumulatorului sau prin înlocuirea accumulatorului dacă este necesar |
| Acumulator defect înloc | uieșteacumulatorul |
| Indicatoarele de încărcare a accumulatorului (3), respectiv (4) nu se aprind | |
| Fișa de rețea a încărcătorului nu este introdusă (corect) în priză | Introdu (complet) fișa de rețea în priză |
| Priza, cablul de alimentare electrică sau încărcătorul sunt defecte | Verifică tensiunea din rețeaua de alimentare cu energie electrică și, dacă este necesar, solicită verificarea încărcătorului la un centru de service autorizat pentru scule electrice FEIN |
Instrucțiuni de lucru
Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
În caz de încărcare continuă, respectiv în cazul unor cicluri de încărcare care se succed fără întrerupere, încărcătorul se poate încălzi. Totuși, acest lucru nu presupune deteriorarea dispozitivului și nu reprezintă o defecțiune tehnică a încărcătorului.
Răcirea accumulatorului (Active Air Cooling)
Sistemul de comandă a ventilatorului integrat în încărcător monitorizează temperatura acumulatorului introdus în acesta. Imediat ce temperatura acumulatorului este de peste aproximativ 0 °C, acumulatorul va fi răcit prin intermediul unui ventilator. Ventilatorul conectat generează în acest timp un zgomot de ventilație. Dacă ventilatorul nu funcționează, înseamnă că acesta este defect sau temperatura acumulatorului este <0 °C. În acest caz, durata de încărcare se poate prelungi.
Întreținere și service
Întreținere și curățare
Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către FEIN sau de către un centru de service autorizat pentru scule electrice FEIN.
În cazul utilizării frecvente, efectuează curățarea o dată pe săptămână. Respectă următoarele observații:
- Menține curate bornele de contact din suportul de cuplare.
- Curăță numai uscat contactele electrice.
- Ai grijă să nu pătrundă așchii de metal în carcasa încărcătorului.
Revizia și centrul de asistență tehnică
Lucrările de reparație, întreținere și verificare a încărcătorului trebuie efectuate numai de electricieni calificați; revizia efectuată necorespunzător poate implica pericole considerabile pentru utilizator.
Înlocuiește eticheta adezivă și etichetele cu avertismente de pe încărcător cu altele noi în cazul în care acestea nu mai sunt lizibile sau dacă sunt uzate.
În cazul încărcătoarelor și accesoriiilor FEIN care necesită reparații, contactează centrul de asistență tehnică FEIN. Adresa este disponibilă pe site-ul web
www.fein.com.
Asigurarea și garanția
Asigurarea pentru produs este aplicabilă conform prevederilor legale din țara de comercializare. Suplimentar, este valabilă garanția FEIN conform certificatului de garanție al producătorului FEIN. Pachetul de livrare al produsului ar putea să conțină numai o parte din accesoriiile descrise sau illustrate în aceste instrucțiuni de utilizare.
Eliminare
Încărcătoarele, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu eliminați încărcătorul ca pe un deșeu menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, încărcătoarele scoase din uz trebuie colectate selectiv și direcționate către o stație de reciclare ecologică.
În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
