| Merkki | Fein |
| Malli | GAL 1880 CV AS |
| Tuotetyyppi | Akkulaturi |
| Paino (EPTA:n mukaan) | 0,66 kg |
| Syöttöjännite | 230 V AC (220 V yhteensopiva) |
| Latausjännite | 18 V (automaattinen tunnistus) |
| Latausvirta | 8,0 A |
| Yhteensopivat akkutyypit | Litiumioni-AMPShare (kapasiteetti ≥ 2,0 Ah) |
| Sallittu latauslämpötila | 0 °C - 45 °C |
| Kennojen lukumäärä | 5 - 15 |
| Suojausluokka | II (kaksoiseristys) |
| Latausaika (4,0 Ah Pro-CORE -akku) | 80 %: 32 min / Täysi: 51 min |
| Latausaika (8,0 Ah Pro-CORE -akku) | 80 %: 68 min / Täysi: 79 min |
| Latausaika (12,0 Ah Pro-CORE -akku) | 80 %: 113 min / Täysi: 126 min |
| Latausaika (tavallinen 2,0 Ah -akku) | 80 %: 15 min / Täysi: 30 min |
| Latausaika (tavallinen 4,0 Ah -akku) | 80 %: 25 min / Täysi: 35 min |
| Latausaika (tavallinen 5,0 Ah -akku) | 80 %: 35 min / Täysi: 45 min |
| Aktiivinen jäähdytys | Kyllä (Active Air Cooling tuulettimella) |
| LED-näytöt | Vihreä (pikalataus/täysi) ja Punainen (lämpötila/vika) |
| Päätoiminnot | Pikalataus, ylläpitolataus, automaattinen tilan ja lämpötilan tunnistus |
| Huolto ja puhdistus | Puhdista koskettimet kuivana; vältä metallilastuja; johdon vaihto FEINin toimesta |
| Turvallisuusohjeet | Älä altista kosteudelle; älä peitä ilmanvaihtoaukkoja; käytä vain yhteensopivia akkuja |
| Takuu | Lakisääteinen takuu ja FEINin valmistajan takuu |
| Hävittäminen | Kierrätä WEEE-direktiivin (2012/19/EU) mukaisesti |
Usein kysytyt kysymykset - GAL 1880 CV AS Fein
Käyttäjien kysymyksiä aiheesta GAL 1880 CV AS Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Paristolaturi PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GAL 1880 CV AS - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GAL 1880 CV AS merkiltä Fein.
KÄYTTÖOHJE GAL 1880 CV AS Fein

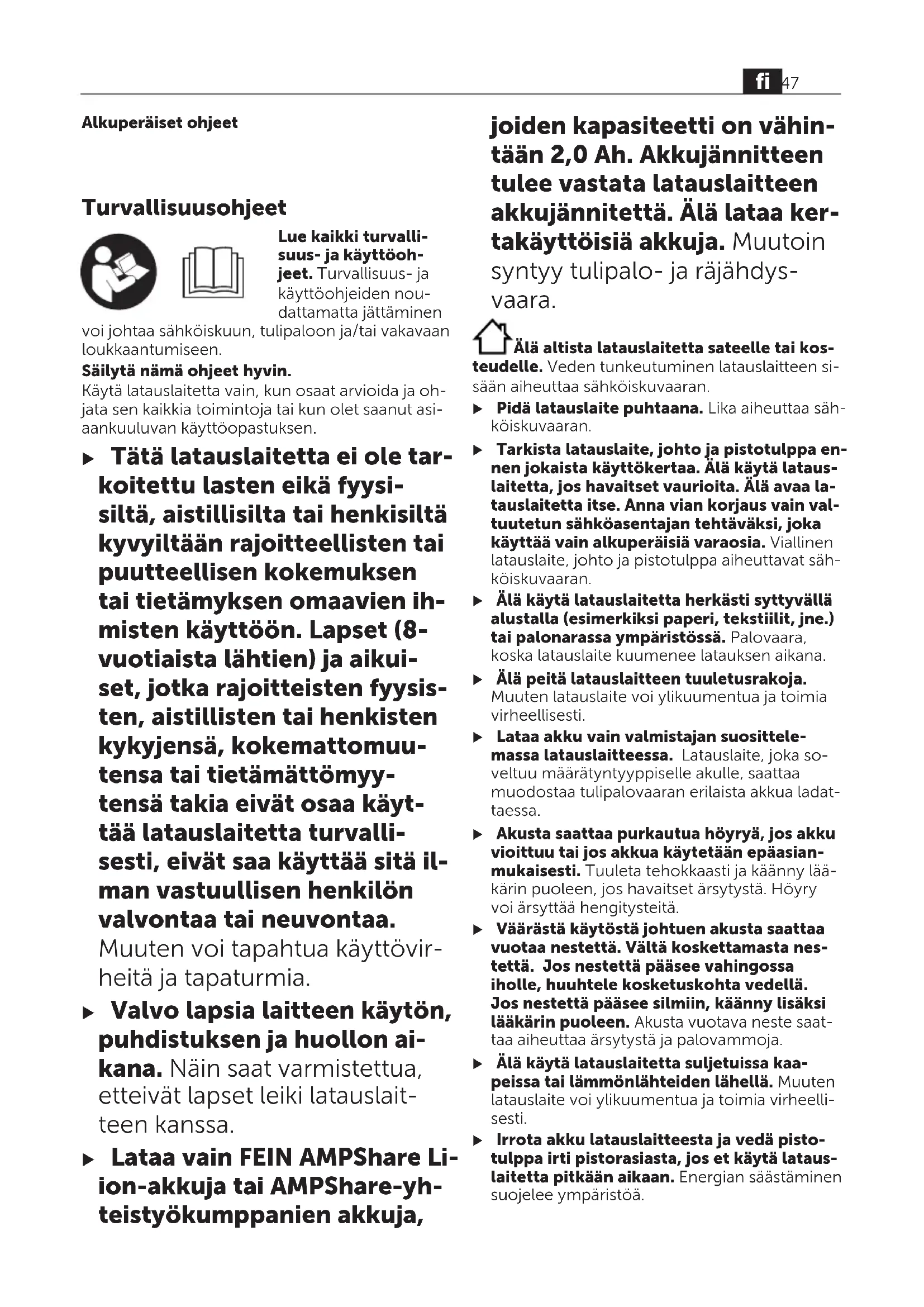

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä nämä ohjeet hyvin.
Käytä latauslaitetta vain, kun osaat arvioida ja ohjata sen kaikkia toimintoja tai kun olet saanut asi- aankuuluvan käyttöopastuksen.
Tätä latauslaitetta ei ole tarkoitettu lasten eikä fyysi-siltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien ih-misten käyttöön. Lapset (8-vuotiaista lähtien) ja aikuis-et, jotka rajoitteisten fyysis-ten, aistillisten tai henkisten kykyjensä, kokemattomuu-tensa tai tietämättömyy-tensä takia eivät osaa käyt-tää latauslaitetta turvalli-sesti, eivät saa käyttää sitä il-man vastuullisen henkilön valvontaa tai neuvontaa.
Muuten voi tapahtua käyttövir- heitä ja tapaturmia.
- Valvo lapsia laitteen käytön, puhdistuksen ja huollon aikana. Näin saat varmistettua, etteivät lapset leiki latauslaitteen kanssa.
▶ Lataa vain FEIN AMPShare Li-ion-akkuja tai AMPShare-yhteistyökumppanien akkuja,
joiden kapasiteetti on vähintään 2,0 Ah. Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ker-takäyttöisiä akkuja. Muutoin syntyy tulipalo- ja räjähdys-vaara.
Älä altista latauslaitetta sateelle tai kosteudelle. Veden tunkeutuminen latauslaitteen si- sään aiheuttaa sähköiskuvaaran.
▶ Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran.
Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen latauslaite, johto ja pistotulppa aiheuttavat sähköiskuvaaran.
- Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana.
- Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti.
▶ Lataa akku vain valmistajan suosittele-massa latauslaitteessa. Latauslaite, joka so-veltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta tehokkaasti ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä latauslaitetta suljetuissa kaapeissa tai lämmönlähteiden lähellä. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti.
- Irrota akku latauslaitteesta ja vedä pisto-tulppa irti pistorasiasta, jos et käytä lataus-laitetta pitkään aikaan. Energian säästäminen suojelee ympäristöä.
▶ Irrota pistotulppa pistorasiasta latauslait-teen puhdistustöiden ajaksi. Sähköiskuvaara.
- Älä ruuvaa tai niittaa laitekilpiä/merkkejä latauslaitteeseen. Vaurioitunut eriste ei suo- jaa sähköiskulta. Siksi merkinnät kannattaa tehdä tarrakilvillä.
Tuotteen ja ominaisuuksien kuvaus
Määräystenmukainen käyttö
Latauslaite on tarkoitettu ladattavien FEINAMPShare Li-ion-akkujen ja AMPShare-yhteistyökumppanien Li-ion-akkujen lataamiseen.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan latauslaitteen piirrokseen.
(1) Latausaukko
(2) Johtokela
(3) Akun latausnäytön vihreä merkkivalo
(4) Akun latausnäytön punainen merkkivalo
Tekniset tiedot
| Latauslaite GAL 1880 CV | ||
| Tuotenumero 9 26 04 332 | 00 0 | |
| 9 26 04 333 00 0 | ||
| 9 26 04 335 00 0 | ||
| Akun latausjän-nite (automaatti-nen jännitteen tunnistus) | V= | 18 |
| LatausvirtaA) | A | 8,0 |
| Sallittu akkulämpötila ladattaessa | °C | 0–45 |
| AkkumallitProCORE18V...:latausaika akunkapasiteetin mu-kaan, n.A) | (80 %B) / akku la-dattu täyteenC) | |
| - 4,0 Ah min 32 / 51 | ||
| - 8,0 Ah min 68 / 79 | ||
| - 12,0 Ah min 113 / 126 | ||
| Vakioakut: latau-saika akun kapasi-teetin mukaan,n.A) | (80 %B) / akku la-dattu täyteenC) | |
| - 2,0 Ah min | 15 / 30 | |
| - 4,0 Ah min | 25 / 35 | |
| - 5,0 Ah min 35 / 45 | ||
| Akkukennojenmäärä | 5–15 | |
Latauslaite GAL 1880 CV
| Paino EPTA-Procedure 01:2014 -ohjeiden mukaan | kg | 0,66 |
| Suojausluokka | ☐ / II |
A) riippuu lämpötilasta ja akkutyypistä
B) Akun lataustila 80 %. Akun voi ottaa heti käyttöön.
C) Akun lataustila 95%–100%.
Käyttö
Käyttöönotto
▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata latauslaitteen kilvessä olevia tietoja. 230 V -tunnuksella merkittyjä latauslaitteita voi käyttää myös 220 V:n verkoissa.
Lataus
Lataus alkaa heti kun kytket latauslaitteen pisto-tulpan pistorasiaan, kun akku on paikallaan latau-saukossa (1).
Älykkään lataustoiminnon avulla akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla akun lämpötilan ja jännitteen mukaan.
Tämä suojaa akkua ja pitää akun aina täyteen la-dattuna latauslaitteessa.
Merkkivalojen merkitys
Akun latausnäytön vihreänä vilkkuva merkkivalo (3)
Vihreänä vilkkuva akun latauksen merkkivalo (3) ilmoittaa pikalataustoi-minnosta. Akun voi ottaa koska tahansa pois latauslaitteesta käyttöä
varten.
Huomautus: lataus on mahdollista vain, kun akun lämpötila on sallitun latauslämpötila-alueen sisällä, katso kappale "Tekniset tiedot".
Heti kun akun kapasiteetti on noin 80 % tasolla, akun latausnäytön vihreän merkkivalon vilkunta hidastuu. Tällöin pikalataus on saatu päätökseen. Jos akku jätetään latauslaittee-
seen, se ladataan hitaasti täyteen.
Akun latausnäytön vihreänä palava merkkivalo (3)
Akun latausnäytön vihreänä palava merkkivalo (3) ilmoittaa, että akku on ladattu täyteen.
Tällöin akun voi ottaa käyttöön.
Kun akku ei ole latauslaitteessa, akun latausnäytön vihreänä palava merkkivalo (3) tarkoittaa, että pistotulppa on kytketty pistorasiaan ja latauslaite on käyttövalmis.
Akun latausnäytön punaisena palava merkkivalo (4)
Akun latausnäytön punaisena palava merkkivalo (4) ilmoittaa. että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella, katso kappale
"Tekniset tiedot". Lataustoimenpide alkaa heti kun sallittu lämpötila-alue on saavutettu.
Akun latausnäytön punaisena vilkkuva merkkivalo (4)
Akun latausnäytön punaisena vilkkuva merkkivalo (4) ilmoittaa toisesta la-taushäiriöstä, katso kappale "Vika – syyt ja korjausohjeet".
Vika – syyt ja korjausohjeet
| Syy Korjaustoimenpide | |
| Akun latausnäytön punainen merkkivalo (4) vilkkuuLataaminen ei ole mahdollista | |
| Akkua ei ole asennettu (kunnolla) | Asenna akku kunnolla latauslaitteeseen |
| Akun koskettimet ovat likaisia | Puhdista akun kosketti-met (esim. asenna ja ir-rota akku useamman kerran), tarvittaessa vaihda akku |
| Akku on viallinen Vaihda | akku uuteen |
| Akun latausnäytöt (3) tai (4) eivät syty | |
| Latauslaitteen pisto-tulppaa ei ole kytketty (kunnolla) pistorasiaan | Kytke pistotulppa (kun-nolla) pistorasiaan |
| Pistorasia, verkkojohto tai latauslaite on vialli- nen | Tarkista verkkojännite, tarvittaessa anna val-tuutetun FEIN-sähkö-työkalujen huoltopis-teen tarkistaa lataus-laite |
Työskentelyohjeita
Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen.
Latauslaite saattaa lämmetä, kun sitä käytetään jatkuvasti tai toistuvasti ilman taukoja. Tämä on kuitenkin vaaratonta ja se ei merkitse latauslaitteen teknistä vikaa.
Akun jäähdytys (Active Air Cooling)
Latauslaitteeseen sisäänrakennettu tuuletinohjaus valvoo asennetun akun lämpötilaa. Heti kun akun lämpötila ylittää n. 0 °C tason, tuuletin alkaa jäähdyttää akkua. Käynnissä oleva tuuletin aiheuttaa tällöin hurisevaa ääntä.
Jos tuuletin ei toimi, se on rikki tai akun lämpötila on < 0 °C. Tämän myötä latausaika voi pidentyä.
Hoito ja huolto
Huolto ja puhdistus
Jos virtajohto täytyy vaihtaa, turvallisuussyistä tä- män saa tehdä vain FEIN tai valtuutettu FEIN- sähkötyökalujen huoltopiste.
Suorita toistuvassa käytössä puhdistus kerran viikossa. Huomioi tässä seuraavat ohjeet:
– Pidä kytkentäkengän koskettimet puhtaina.
– Älä puhdista sähkökoskettimia vedellä.
– Varmista, ettei latauslaitteen koteloon pääse metallisiruja.
Huolto ja asiakaspalvelu
Anna vain pätevän sähköasentajan tehdä lataus- laitteen korjaus-, huolto- ja tarkastustyöt, sillä epäasianmukaisesti suoritettu huolto voi aiheut- taa vakavia vaaroja laitteen käyttäjälle.
Korvaa latauslaitteen tarrat ja varoitukset uusillä, jos ne ovat vanhentuneet tai kuluneet käyttökel-vottomiksi.
Jos sinulla on korjausta vaativia FEIN-latauslait-teita tai lisätarvikkeita, ota yhteyttä FEIN-asiakas-palveluun. Asiakaspalvelun osoitteen voit katsoa Internetistä verkko-osoitteesta
www.fein.com.
Virhevastuu ja takuu
Tuotteen takuu on voimassa sen maan lakimääräysten mukaan, jossa se saatetaan markkinoille. Tämän lisäksi FEIN antaa FEIN-valmistajatakuun.
Tuotteen vakiovarustus ei mahdollisesti sisällä kaikkia tässä käyttöoppaassa kuvattuja lisätarvikkeita.
Hävitys
Latauslaitteet, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä latauslaitteita talousjätteisiin!
Koskee vain EU-maita:
Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsää-dännön mukaan käyttökelvottomat latauslaitteet tulee kerätä erikseen ja toimittaa ympäristöystä-välliseen uusiokäyttöön.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epääasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.
