GAL 1880 CV AS - Batterijlader Fein - Gratis gebruiksaanwijzing en handleiding

Merk	Fein
Model	GAL 1880 CV AS
Producttype	Acculader
Gewicht (volgens EPTA)	0,66 kg
Voedingsspanning	230 V AC (220 V compatibel)
Laadspanning	18 V (automatische detectie)
Laadstroom	8,0 A
Type compatibele accu's	Lithium-Ion AMPShare (capaciteit ≥ 2,0 Ah)
Toegestane laadtemperatuur	0 °C tot 45 °C
Aantal cellen	5 tot 15
Beschermingsklasse	II (dubbele isolatie)
Laadtijd (accu 4,0 Ah Pro-CORE)	80 % : 32 min / Volledig : 51 min
Laadtijd (accu 8,0 Ah Pro-CORE)	80 % : 68 min / Volledig : 79 min
Laadtijd (accu 12,0 Ah Pro-CORE)	80 % : 113 min / Volledig : 126 min
Laadtijd (standaard accu 2,0 Ah)	80 % : 15 min / Volledig : 30 min
Laadtijd (standaard accu 4,0 Ah)	80 % : 25 min / Volledig : 35 min
Laadtijd (standaard accu 5,0 Ah)	80 % : 35 min / Volledig : 45 min
Actieve koeling	Ja (Active Air Cooling met ventilator)
LED-displays	Groen (snel/volledig) en Rood (temperatuur/storing)
Hoofdfuncties	Snel laden, onderhoudsladen, automatische detectie van toestand en temperatuur
Onderhoud en reiniging	Contacten droog reinigen; metaalspanen vermijden; kabel vervangen door FEIN
Veiligheidsvoorschriften	Niet blootstellen aan vocht; ventilatiesleuven niet afdekken; alleen gebruiken met compatibele accu's
Garantie	Wettelijke garantie en fabrieksgarantie FEIN
Afvoer	Recycleren volgens de AEEA-richtlijn (2012/19/EU)

Veelgestelde vragen - GAL 1880 CV AS Fein

Welke types accu's kan ik laden met de Fein GAL 1880 CV AS?

Deze lader is ontworpen voor Lithium-Ion AMPShare accu's van FEIN en AMPShare partners, met een capaciteit van minimaal 2,0 Ah en een spanning van 18 V.

Hoe weet ik of het laden voltooid is?

De groene LED-indicator brandt continu wanneer de accu volledig is opgeladen. Een langzaam knipperend groen geeft aan dat 80% van de capaciteit is bereikt.

Wat moet ik doen als het rode lampje knippert?

Een rood knipperen duidt op een storing. Controleer of de accu correct is geplaatst, of de contacten schoon zijn, of dat de accu defect is. Raadpleeg de foutentabel in de handleiding.

Kan ik de accu op de lader laten na volledig laden?

Ja, de lader schakelt over naar onderhoudsmodus en houdt de accu volledig opgeladen zonder schade.

Maakt de lader geluid (ventilator)?

Ja, het Active Air Cooling systeem activeert een ventilator om de accu te koelen wanneer de temperatuur boven 0 °C komt. Dit geluid is normaal.

Wat is de aanbevolen omgevingstemperatuur voor het laden?

Laden is mogelijk tussen 0 °C en 45 °C. Buiten dit bereik start het laden niet en blijft het rode lampje branden.

Hoe reinig ik de lader?

Haal de stekker uit het stopcontact voor reiniging. Gebruik een droge doek om de elektrische contacten te reinigen en vermijd dat metaalspanen in de behuizing komen.

Kan de lader buiten worden gebruikt?

Nee, hij mag niet worden blootgesteld aan regen of vocht. Gebruik hem op een droge, beschutte plaats.

Wat moet ik doen als de voedingskabel beschadigd is?

Gebruik hem niet. Laat de kabel vervangen door een erkend FEIN servicecenter om de veiligheid te waarborgen.

Hoe voer ik de lader af aan het einde van zijn levensduur?

Gooi hem niet bij het huishoudelijk afval. Breng hem naar een inzamelpunt voor elektrische en elektronische apparatuur (AEEA) of naar de milieustraat.

GEBRUIKSAANWIJZING GAL 1880 CV AS Fein

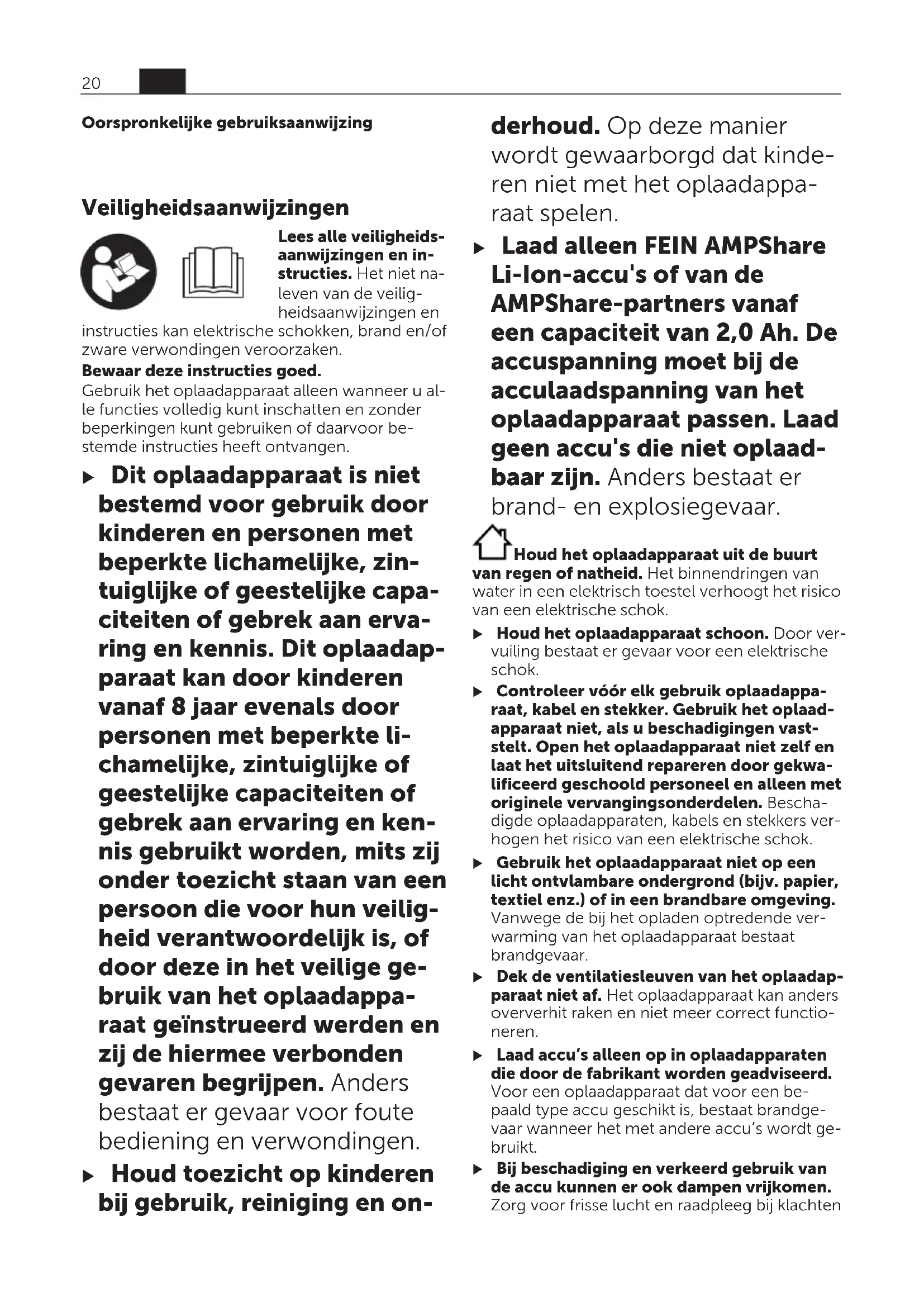

Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en

instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar deze instructies goed.

Gebruik het oplaadapparaat alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

- Dit oplaadapparaat is niet bestemd voor gebruik door kinderen en personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis. Dit oplaadapparaat kan door kinderen vanaf 8 jaar evenals door personen met beperkte li-chamelijke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis gebruikt worden, mits zij onder toezicht staan van een persoon die voor hun veiligheid verantwoordelijk is, of door deze in het veilige gebruik van het oplaadapparaat geïinstrueerd werden en zij de hiermee verbonden gevaren begrijpen. Anders bestaat er gevaar voor foute bediening en verwondingen.

▶ Houd toezicht op kinderen bij gebruik, reiniging en on-

derhoud. Op deze manier wordt gewaarborgd dat kinderen niet met het oplaadappa- raat spelen.

▶ Laad alleen FEIN AMPShare Li-Ion-accu's of van de AMPShare-partners vanaf een capaciteit van 2,0 Ah. De accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Laad geen accu's die niet oplaadbaar zijn. Anders bestaat er brand- en explosiegevaar.

Houd het oplaadapparaat uit de buurt van regen of natheid. Het binnendringen van water in een elektrisch toestel verhoogt het risico van een elektrische schok.

Houd het oplaadapparaat schoon. Door vervuiling bestaat er gevaar voor een elektrische schok.
- Controleer vóór elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet, als u beschadigingen vaststelt. Open het oplaadapparaat niet zelf en laat het uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde oplaadapparaten, kabels en stekkers verhogen het risico van een elektrische schok.
- Gebruik het oplaadapparaat niet op een licht ontvlambare ondergrond (bijv. papier, textiel enz.) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.
▶ Dek de ventilatiesleuven van het oplaadapparaat niet af. Het oplaadapparaat kan anders oververhit raken en niet meer correct functioneren.
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
▶ Bij beschadiging en verkeerd gebruik van de accu kunnen er ook dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten

een arts. De dampen kunnen de luchtwegen irriteren.

▶ Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee.

Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.

Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

• Het oplaadapparaat niet in gesloten kasten of in de buurt van warmtebronnen gebruiken. Het oplaadapparaat kan anders oververhit raken en niet meer correct functioneren.
  Als het oplaadapparaat langere tijd niet wordt gebruikt, moet de accu uit het apparaat worden verwijderd en moet de netstekker uit het stopcontact worden getrokken. Energie besparen is goed voor het milieu.
  ▶ Bij reinigingswerkzaamheden de netstekker van het oplaadapparaat uit het stopcontact trekken. Er bestaat gevaar voor een elektrische schok.
• Geen plaatjes of tekens op het oplaadapparaat schroeven of klinken. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik in plaats hiervan stickers.

Beschrijving van product en werking

Beoogd gebruik

Het oplaadapparaat is bedoeld voor het opladen van oplaadbare FEIN AMPShare Li-Ion-accu's of die van de AMPShare-partners.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het oplaadapparaat op de pagina met afbeeldingen.

(1) Laadschacht
(2) Kabelopwikkeling
(3) Groene accu-oplaadaanduiding
(4) Rode accu-oplaadaanduiding

Technische gegevens

Oplaadapparaat GAL 1880 CV

Productnummer 9 26 04 332 00 0
	9 26 04 333 00 0
	9 26 04 335 00 0
Oplaadspanning accu (automati-sche spannings-herkenning) V=	18
LaadstroomA) A 8,0

Oplaadapparaat GAL 1880 CV

Toegestane ac- cutemperatuur bij het opladen	°C	0–45
Accu's ProCO- RE18V...: Oplaad- tijd bij accucapa- citeit, ca.A)		(80%B)/accu gela- denC)
- 4,0 Ah min 32 / 51
- 8,0 Ah min 68 / 79
- 12,0 Ah min 113 / 126
Standaard accu's: oplaadtijd bij ac- cucapaciteit, ca.A)		(80%B)/accu gela- denC)
- 2,0 Ah min 15 / 30
- 4,0 Ah min 25 / 35
- 5,0 Ah min 35 / 45
Aantal accucellen		5–15
Gewicht volgens kg EPTA-Proce- dure 01:2014		0,66
Isolatieklasse		☐ / II

A) afhankelijk van temperatuur en accutype
B) Oplaadstand van de accu ca. 80%. De accu kan voor direct gebruik weggepakt worden.
C) Oplaadstand van de accu 95%–100%.

Gebruik

Ingebruikname

▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt.

Oplaadproces

Het opladen begint zodra de stekker van het oplaadapparaat is aangesloten en de accu in de laadschacht (1) is gestopt.

Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt de accu afhankelijk van de accu-temperatuur en -spanning met de optimale laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen.

Betekenis van de indicatie-elementen

Groen knipperend lampje accuoplaadindicatie (3)

Het snellaadproces wordt door het knipperen van de groene accuoplaadindicatie (3) aangeduid. De accu

kan op elk tijdstip uitgenomen en gebruikt worden.

Aanwijzing: Het oplaadproces is alleen mogelijk als de temperatuur van de accu binnen het toegestane oplaadtemperatuurbereik ligt, zie paragraaf „Technische gegevens“.

Zodra ca. 80 % van de accucapaciteit bereikt is, vertraagt het knipperen van de groene accuoplaadindicatie. Het snellaadproces is nu afgesloten. Als de accu in het oplaadapparaat blijft

zitten, dan wordt het oplaadproces met een geringere snelheid tot volledige oplading voltooid.

Groen vast brandend lampje accuoplaadindicatie (3)

Het vast brandende lampje van de groene accuoplaadindicatie (3) geeft aan dat de accu volledig is opgeladen.

De accu kan vervolgens worden ver-

wijderd en onmiddellijk worden gebruikt.

Als de accu niet is geplaatst, geeft het vast brandende lampje van de accuoplaadindicatie aan (3) dat de stekker in het stopcontact zit en dat het oplaadapparaat klaar is voor gebruik.

Vast brandend lampje rode accuoplaadindicatie (4)

Het vast brandende lampje van de ro- de accuoplaadindicatie (4) geeft aan dat de temperatuur van de accu bui- ten het toegestane oplaadtempera-

tuurbereik ligt, zie paragraaf 'Technische gegevens'. Zodra het toegestane temperatuurbereik bereikt is, begint het oplaadproces.

Knipperend lampje rode accuoplaadindicatie (4)

Het knipperende lampje van de rode accuoplaadindicatie (4) duidt op een andere storing in het oplaadproces, zie paragraaf 'Storingen – oorzaken

en oplossingen'.

Storingen – oorzaken en oplossingen

Oorzaak Oplossing
Rode accuoplaadindicatie (4) knippert Opladen niet mogelijk
Accu niet (goed) ge-plaatst	Accu correct in oplaad-apparaat plaatsen
Accucontacten vuil Accu	contacten reinigen; bijv. door de accu herhaaldelijk te plaatsen en weg te nemen, evt. de accu vervangen
Accu defect Accu vervangen
Accuoplaadweergave (3) of (4) brandt niet

Oorzaak Oplossing
Netstekker van het oplaadapparaat is niet (of niet goed) ingestoken	Netstekker (volledig) in het stopcontact steken
Stopcontact, netsnoer of oplaadapparaat defect	Netspanning controle-ren, oplaadapparaat evt. door een geautoriseerde klantendienst voor elektrische gereedschappen van FEIN laten controleren

Aanwijzingen voor werkzaamheden

Een duidelijk kortere gebruiksduur na het opla- den duidt erop dat de accu versleten is en moet worden vervangen.

Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter onschadelijk en duidt niet op een technisch defect van het oplaadapparaat.

De in het oplaadapparaat geïntegreerde ventilatorbesturing bewaakt de temperatuur van de geplaatste accu. Zodra de accutemperatuur boven ca. 0 °C ligt, wordt de accu door een ventilator gekoeld. De ingeschakelde ventilator veroorzaakt daarbij een ventilatiegeluid.

Als de ventilator niet draait, is deze defect of de accutemperatuur bedraagt <0 °C. Daardoor kan de oplaadtijd langer worden.

Onderhoud en service

Onderhoud en reiniging

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door FEIN of een geautoriseerde klantenservice voor elektrische gereedschappen van FEIN worden uitgevoerd om veiligheidsrisico's te vermijden.

Voer bij frequent gebruik één keer per week een reiniging uit. Neem hierbij de volgende aanwijzingen in acht:

• Houd de contacten in de opsteekvoet schoon.
• Voer uitsluitend een droge reiniging van de elektrische contacten uit.
• Let erop dat er geen metaalspanen in de behuizing van het oplaadapparaat binnendringen.

Onderhoud en klantenservice

Laat het oplaadapparaat altijd alleen door elektriciens repareren, onderhouden en controleren, omdat door verkeerd onderhoud aanzienlijke risico's voor de gebruiker kunnen ontstaan.

Vernieuw stickers en waarschuwingen op het oplaadapparaat bij veroudering en slijtage.

Neem voor FEIN oplaadapparaten en accessoires die moeten worden gerepareerd, contact op met de klantenservice van FEIN. Het adres vindt u op internet:

www.fein.com.

Vrijwaring en garantie

De garantie op het product geldt conform de wettelijke regelingen in het land waar het product op de markt is gebracht. Bovendien verleent FEIN garantie overeenkomstig de FEIN garantie-verklaring van de fabrikant.

Bij de levering van uw product kan ook slechts een deel van de in deze gebruiksaanwijzing beschreven of afgebeelde accessoires inbegrepen zijn.

Afvalverwijdering

Oplaadapparaten, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi oplaadapparaten niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare oplaadapparaten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
