| Marka | Fein |
| Model | GAL 1880 CV AS |
| Ürün Tipi | Pil Şarj Cihazı |
| Ağırlık (EPTA'ya göre) | 0,66 kg |
| Besleme Gerilimi | 230 V AC (220 V uyumlu) |
| Şarj Gerilimi | 18 V (otomatik algılama) |
| Şarj Akımı | 8,0 A |
| Uyumlu Akü Tipi | Lityum-İyon AMPShare (kapasite ≥ 2,0 Ah) |
| İzin Verilen Şarj Sıcaklığı | 0 °C ila 45 °C |
| Hücre Sayısı | 5 ila 15 |
| Koruma Sınıfı | II (çift yalıtım) |
| Şarj Süresi (4,0 Ah Pro-CORE akü) | %80: 32 dk / Tam: 51 dk |
| Şarj Süresi (8,0 Ah Pro-CORE akü) | %80: 68 dk / Tam: 79 dk |
| Şarj Süresi (12,0 Ah Pro-CORE akü) | %80: 113 dk / Tam: 126 dk |
| Şarj Süresi (standart 2,0 Ah akü) | %80: 15 dk / Tam: 30 dk |
| Şarj Süresi (standart 4,0 Ah akü) | %80: 25 dk / Tam: 35 dk |
| Şarj Süresi (standart 5,0 Ah akü) | %80: 35 dk / Tam: 45 dk |
| Aktif Soğutma | Evet (fanlı Active Air Cooling) |
| LED Göstergeler | Yeşil (hızlı şarj/tam) ve Kırmızı (sıcaklık/arıza) |
| Ana Fonksiyonlar | Hızlı şarj, bakım şarjı, durum ve sıcaklık otomatik algılama |
| Bakım ve Temizlik | Kontakları kuru olarak temizleyin; metal talaşlardan kaçının; kablo değişimi FEIN tarafından yapılmalıdır |
| Güvenlik Talimatları | Neme maruz bırakmayın; havalandırma yuvalarını kapatmayın; yalnızca uyumlu akülerle kullanın |
| Garanti | Yasal garanti ve FEIN üretici garantisi |
| Bertaraf | WEEE direktifine (2012/19/AB) uygun şekilde geri dönüştürün |
Sık sorulan sorular - GAL 1880 CV AS Fein
Kullanıcıların soruları hakkında GAL 1880 CV AS Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Pil şarj cihazı PDF formatında ücretsiz! Kılavuzunuzu bulun GAL 1880 CV AS - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GAL 1880 CV AS markasının Fein.

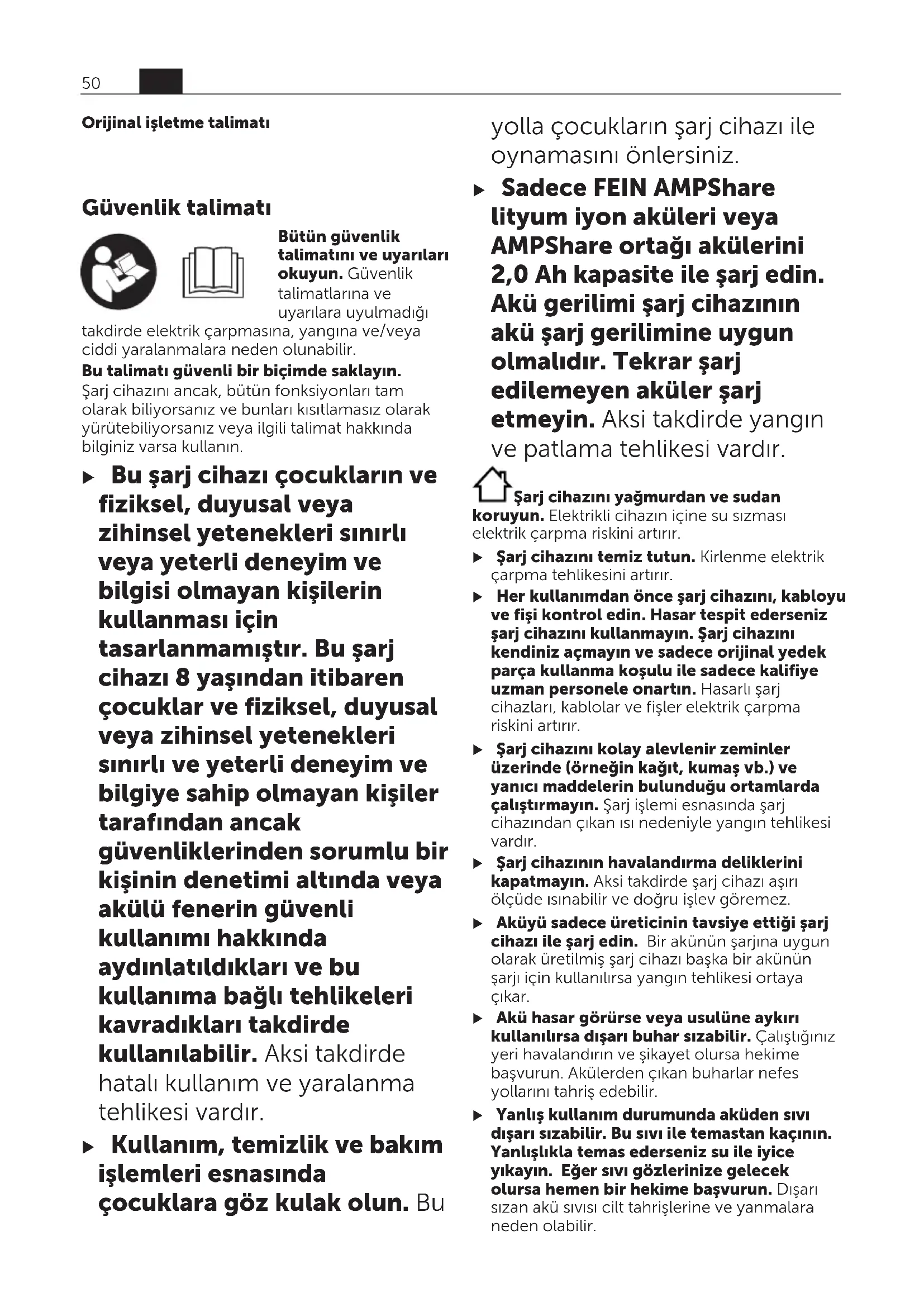

KULLANIM KILAVUZU GAL 1880 CV AS Fein
Orijinal işletme talimatı
Güvenlik talimatı
Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı
takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.
Bu talimatı güvenli bir biçimde saklayın.
Şarj cihazını ancak, bütün fonksiyonları tam olarak biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız veya ilgili talimat hakkında bilginiz varsa kullanın.
▶ Bu şarj cihazı çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Bu şarj cihazı 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak güvenliklerinden sorumlu bir kişinin denetimi altında veya akülü fenerin güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır.
▶ Kullanım, temizlik ve bakım işlemleri esnasında çocuklara göz kulak olun. Bu
yolla çocukların şarj cihazı ile oynamasını önlersiniz.
▶ Sadece FEIN AMPShare lityum iyon aküleri veya AMPShare ortağı akülerini 2,0 Ah kapasite ile şarj edin. Akü gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküler şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi vardır.
Şarj cihazını yağmurdan ve sudan
koruyun. Elektrikli cihazın içine su sizması elektrik çarpma riskini artırır.
▶ Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır.
Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır.
▶ Şarj cihazının havalandırma deliklerini kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sizabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temastan kaçının. Yanlıslıkla temas ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
Şarj cihazını kapalı dolaplarda veya ısı kaynaklarının yakınında çalıştırmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
Uzun süre kullanılmadığında aküyü şarj cihazından çıkarın ve güç kablosunu fişten çekin. Enerji tasarrufu çevreyi korur.
- Temizlik çalışmaları sırasında şarj cihazının fişi prizden çekin. Elektrik çarpma tehlikesi vardır.
▶ Şarj cihazına tabela ve işaretleri vidalamayın veya perçinlemeyin. Hasarlı yalıtım, elektrik çarpmasına karşı koruma sağlamaz. Bunun yerine yapışkan etiketler kullanın.
Ürün ve performans açıklaması
Usulüne uygun kullanım
Şarj cihazı yeniden şarj edilebilir FEIN AMPShare Lityum İyon aküleri veya AMPShare ortaklarının akülerini şarj etmek için tasarlanmıştır.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki şarj cihazının resmindeki numaralarla aynıdır.
(1) Şarj yuvası
(2) Kablo sargısı
(3) Yeşil akü şarj göstergesi
(4) Kırmızı akü şarj göstergesi
Teknik veriler
| Şarj cihazı GAL 1880 CV | |
| Malzeme numarası | 9 26 04 332 00 0 |
| 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | |
| Akü şarj gerilimi (otomatik gerilim algılama) | V=18 |
| Şarj akımı ^A) | A 8,0 |
| Şarj esnasında izin verilen akü sıcaklığı | °C 0–45 |
| ProCORE18V...aküler: Akü kapasitesinde şarj süresi, yakl. ^A) | (%80 ^B) ) / Akü şarj edildi ^C) |
| -4,0 Ah dak 32 / 51 | |
| -8,0 Ah dak 68 / 79 | |
| -12,0 Ah dak 113 / 126 | |
| Standart akü: Akü kapasitesinde şarj süresi, yakl. ^A) | (%80 ^B) ) / Akü şarj edildi ^C) |
| Şarj cihazı GAL 1880 CV | |
| - 2,0 Ah dak 15 / 30 | |
| - 4,0 Ah dak 25 / 35 | |
| - 5,0 Ah dak 35 / 45 | |
| Akü hüresi sayısı | 5–15 |
| EPTA-Procedure kg01:2014 uyarınca ağırlık | 0,66 |
| Koruma sınıfı | ☐ / II |
A) Sıcaklığa ve akü tipine bağlıdır
B) Akünün şarj durumu yak. %80. Akü hemen kullanılmak üzere çıkarılabilir.
C) Akünün şarj durumu % 95–% 100.
işletim
Çalıştırma
▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketinde belirtilen verilere uygun olmalıdır. 230 V işaretli şarj cihazları 220 V ile de işletmebilir.
Şarj işlemi
Şarj cihazının fişi prize ve akü akü yuvasına (1) takıldığında şarj işlemi başlar.
Akıllı şarj sistemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ve gerilimine bağlı olarak optimum şarj akımı ile akü şarj edilir.
Bu yolla akü korunur ve şarj cihazı içinde saklanırken daima tam şarjlı kalır.
Gösterge elemanlarının anlamı
Yanıp sönen yeşil akü şarj göstergesi (3)
Hızlı şarj işlemi yanıp sönen der yeşil Akü şarj göstergesi (3) ile bildirilir. Akü istendiği zaman çıkarılabilir ve kullanılabilir.
Not: Şarj işlemi ancak akünün sıcaklığı izin verilen şarj sıcaklığı arasında ise mümkündür, bakınız bölüm „Teknik veriler”.
% 80 akü kapasitesine ulaşıldığında akü şarj göstergesinin yeşil olarak yanıp sönmesi yavaşlar. Bu durumda hızlı şarj işlemi tamamlanmış demektir. Akü şarj cihazında kalırsa
tamamen dolana kadar şarj işlemi daha yavaş bir hızda devam eder.
Sürekli yanan yeşil akü şarj göstergesi (3)
Yeşil akü şarj göstergesinin (3) sürekli yanması, akünün tam olarak dolduğunu bildirir. Akü hemen kullanılmak üzere
cihazdan çıkarılabilir.
Akü takılı olmadığında sürekli yanan akü göstergesi (3), fişin prize takılı olduğunu ve şarj cihazının çalışmaya hazır olduğunu bildirir.
Sürekli yanan kırmızı akü şarj göstergesi (4)
Sürekli yanan kırmızı akü şarj göstergesi (4) akü sıcaklığının izin verilen şarj sıcaklığı dışında olduğunu bildirir, bakınız bölüm „Teknik veriler”.
İzin verilen sıcaklık aralığına ulaşıldığında şarj işlemi başlar.
Yanıp sönen kırmızı akü şarj göstergesi (4)
Yanıp sönen kırmızı akü şarj göstergesi (4) şarj işleminde başka bir hata olduğunu bildirir, bakınız bölüm „Hata – Nedeni ve Giderilme
yöntemi".
Hata – Nedeni ve Giderilme yöntemi
| Neden Çözüm | |
| Kırmızı akü şarj göstergeleri (4) yanıp sönüyorŞarj işlemi mümkün değil | |
| Akü takılı (veya doğru takılı) değil | Aküyü doğru olarak şarj cihazına takın |
| Akü kontakları kirli Akü k | kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak, gerekiyorsa aküyü değiştirin |
| Akü arızalı Aküyü değiştirin | |
| Akü şarj göstergeleri (3) veya (4) yanmıyor | |
| Şarj cihazının fişi takılı (veya doğru takılı) değil | Fişi (tam olarak) prize takın |
| Priz, şebeke bağlantı kablosu veya şarj cihazı arızalı | Şebeke gerilimini kontrol edin, gerekiyorsa şarj cihazını FEIN elektrikli el aleti için yetkili bir serviste kontrol ettirin |
Çalışırken dikkat edilecek hususlar
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.
Sürekli veya kesintisiz olarak arka arkaya gelen şarj işlemlerinde şarj cihazı ısınabilir. Ancak bu önemli değildir ve şarj cihazında teknik bir hata olduğu anlamına gelmez.
Akü soğutması (Active Air Cooling)
Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı yak. 0 °C üzerine geldiğinde akü bir fanla soğutulur. Devreye giren fan bu esnada bir havalandırma sesi çıkarır.
Fan çalışmazsa arızalı veya akü sıcaklığı <0 °C demektir. Bu nedenle şarj süresi uzayabilir.
Bakım ve servis
Bakım ve temizlik
Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat
FEIN'den veya FEIN elektrikli el aletleri yetkili servisinden temin edilmelidir.
Sık kullanım için haftada bir temizlik yapın. Buradaki uyarılara uyun:
- Aksesuar pabucunun temas noktalarını temiz tutun.
– Elektrik kontaklarını sadece kuru olarak yıkayın.
– Şarj cihazının gövdesinin içine metal talaşı girmediğinden emin olun.
Bakım ve Müşteri Hizmetleri
Uygun olmayan onarımlar kullanıcı için önemli tehlikelere yol açabileceğinden, şarj cihazını yalnızca kalifiye elektrikçiler tarafından tamir ettirin, bakımını yaptırın ve kontrol ettirin.
Eskime ve aşınma durumunda şarj cihazının üzerindeki etiketleri ve uyarı notlarını yenileyin.
Onarım gerektiren FEIN şarj cihazlarınız ve aksesuarlarınız varsa, lütfen FEIN müşteri hizmetleri ile iletişime geçin. Adresimizi aşağıdaki internet adresinden bulabilirsiniz:
www.fein.com.
Garanti Belgesi ve Garanti
Ürün üzerindeki garanti belgesi, piyasaya arz edildiği ülkedeki yasal düzenlemelere uygun olarak geçerlidir. Ayrıca FEIN, FEIN üreticisinin garanti beyanına uygun olarak bir garanti sağlar.
Ürününüzün teslimat kapsamı, bu kullanım kılavuzunda açıklanan veya gösterilen aksesuarların yalnızca bir kısmını da içerebilir.
Tasfiye
Şarj cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.
Şarj cihazlarını evsel çöplerin içine atmayın!
Sadece AB ülkeleri için:
Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/AB sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
