| Marca | Fein |
| Modelo | GAL 1880 CV AS |
| Tipo de producto | Cargador de baterías |
| Peso (según EPTA) | 0,66 kg |
| Tensión de alimentación | 230 V CA (compatible 220 V) |
| Tensión de carga | 18 V (detección automática) |
| Corriente de carga | 8,0 A |
| Tipo de baterías compatibles | Iones de litio AMPShare (capacidad ≥ 2,0 Ah) |
| Temperatura de carga admisible | 0 °C a 45 °C |
| Número de celdas | 5 a 15 |
| Índice de protección | II (doble aislamiento) |
| Tiempo de carga (batería 4,0 Ah Pro-CORE) | 80 %: 32 min / Completa: 51 min |
| Tiempo de carga (batería 8,0 Ah Pro-CORE) | 80 %: 68 min / Completa: 79 min |
| Tiempo de carga (batería 12,0 Ah Pro-CORE) | 80 %: 113 min / Completa: 126 min |
| Tiempo de carga (batería estándar 2,0 Ah) | 80 %: 15 min / Completa: 30 min |
| Tiempo de carga (batería estándar 4,0 Ah) | 80 %: 25 min / Completa: 35 min |
| Tiempo de carga (batería estándar 5,0 Ah) | 80 %: 35 min / Completa: 45 min |
| Refrigeración activa | Sí (Active Air Cooling con ventilador) |
| Indicadores LED | Verde (carga rápida/completa) y Rojo (temperatura/anomalía) |
| Funciones principales | Carga rápida, carga de mantenimiento, detección automática del estado y la temperatura |
| Mantenimiento y limpieza | Limpiar los contactos en seco; evitar virutas metálicas; sustitución del cable por FEIN |
| Instrucciones de seguridad | No exponer a la humedad; no cubrir las ranuras de ventilación; usar solo con baterías compatibles |
| Garantía | Garantía legal y garantía del fabricante FEIN |
| Eliminación | Reciclar según la directiva RAEE (2012/19/UE) |
Preguntas frecuentes - GAL 1880 CV AS Fein
Preguntas de los usuarios sobre GAL 1880 CV AS Fein
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de batería en formato PDF gratis! Encuentra tus instrucciones GAL 1880 CV AS - Fein y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GAL 1880 CV AS de la marca Fein.
MANUAL DE USUARIO GAL 1880 CV AS Fein

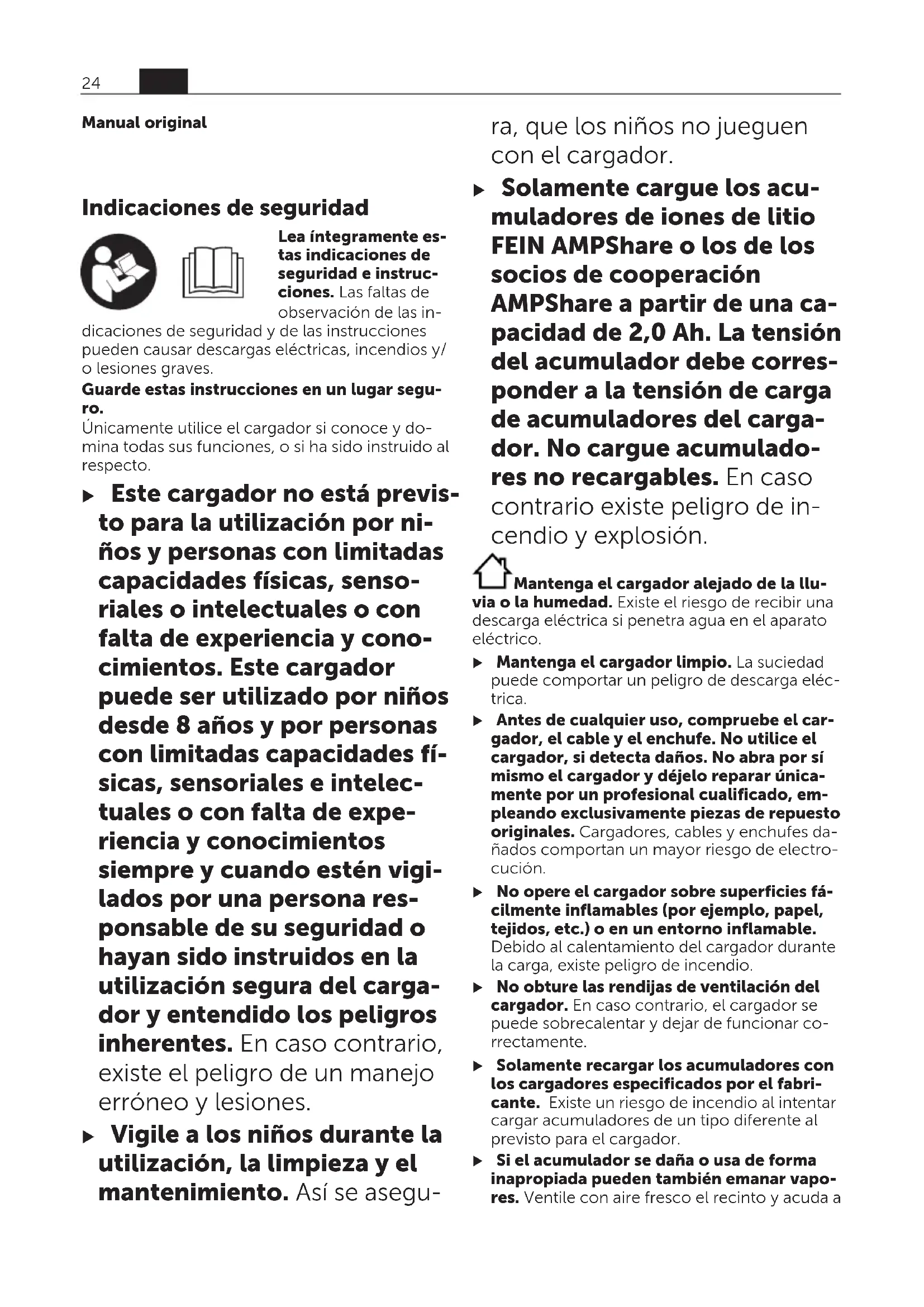

Indicaciones de seguridad
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las in-
dicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Guarde estas instrucciones en un lugar seguro.
Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.
Este cargador no está previsto para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. Este cargador puede ser utilizado por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos siempre y cuando estén vigilados por una persona responsable de su seguridad o hayan sido instruidos en la utilización segura del cargador y entendido los peligros inherentes. En caso contrario, existe el peligro de un manejo erróneo y lesiones.
- Vigile a los niños durante la utilización, la limpieza y el mantenimiento. Así se asegu-
ra, que los niños no jueguen con el cargador.
- Solamente cargue los acumuladores de iones de litio FEIN AMPShare o los de los socios de cooperación AMPShare a partir de una capacidad de 2,0 Ah. La tensión del acumulador debe corresponder a la tensión de carga de acumuladores del cargador. No cargue acumuladores no recargables. En caso contrario existe peligro de incendio y explosión.
Mantenga el cargador alejado de la llu-
via o la humedad. Existe el riesgo de recibir una descarga eléctrica si penetra agua en el aparato eléctrico.
Mantenga el cargador limpio. La suciedad puede comportar un peligro de descarga eléctrica.
Antes de cualquier uso, compruebe el cargador, el cable y el enchufe. No utilice el cargador, si detecta daños. No abra por sí mismo el cargador y déjelo reparar únicamente por un profesional cualificado, empleando exclusivamente piezas de repuesto originales. Cargadores, cables y enchufes dañados comportan un mayor riesgo de electrocución.
No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio.
No obture las rendijas de ventilación del cargador. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.
▶ Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Si el acumulador se daña o usa de forma inapropiada pueden también emanar vapores. Ventile con aire fresco el recinto y acuda a
un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediata-mente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No utilice el cargador en armarios cerrados o cerca de fuentes de calor. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.
En caso de no utilizar el acumulador durante un tiempo prolongado, retírelo del cargador y extraiga el enchufe de la red. El ahorro de energía protege el medio ambiente.
▶ Retire el enchufe de red del cargador de la caja de enchufe durante los trabajos de limpieza. Existe un riesgo de descarga eléctrica.
No atornille ni remache ningún rótulo o marca en el cargador. Un aislamiento dañado no proporciona protección contra las descargas eléctricas. Utilice rótulos adhesivos en su lugar.
Descripción del producto y servicio
Utilización reglamentaria
El cargador está diseñado para cargar acumuladores recargables de iones de litio FEIN AMPShare o los de AMPShare-Partner.
Componentes principales
La numeración de los componentes está referida a la imagen del cargador en la página ilustrada.
(1) Compartimiento de carga
(2) Portacables
(3) Indicador verde de carga del acumulador
(4) Indicador rojo de carga del acumulador
Datos técnicos
| Cargador GAL 1880 CV | |
| Número de artí-culo | 9 26 04 332 00 0 |
| 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | |
| Tensión de cargadel acumulador(detección auto-mática de ten-sión) | 18 |
Cargador GAL 1880 CV
| Corriente de car-gaA) | A | 8,0 |
| Temperatura ad-misible del acu-mulador durante la carga | °C | 0–45 |
| Acumuladores ProCORE18V...: Tiempo de carga con una capaci-dad del acumula-dor de aprox.A) | (80%B) / acumula-dor cargadoC) | |
| - 4,0 Ah min 32 / 51 | ||
| - 8,0 Ah min 68 / 79 | ||
| - 12,0 Ah min 113 / 126 | ||
| Acumuladores estándar: Tiempo de carga con una capacidad del acumulador de, aprox.A) | (80%B) / acumula-dor cargadoC) | |
| - 2,0 Ah min 15 / 30 | ||
| - 4,0 Ah min 25 / 35 | ||
| - 5,0 Ah min 35 / 45 | ||
| N.° de celdas del acumulador | 5–15 | |
| Peso según kg EPTA-Proce-dure 01:2014 | 0,66 | |
| Clase de protec-ción | ☐ / II |
A) dependiente de la temperatura y del tipo de acumulador
B) Estado de carga del acumulador de 80%. El acumulador se puede tomar para el uso inmediato.
C) Estado de carga del acumulador de 95%–100%.
Operación
Puesta en marcha
¡Observe la tensión de red! La tensión de alimentación deberá coincidir con aquella indicada en la placa de características del cargador. Los cargadores marcados con 230 V pueden funcionar también a 220 V.
Proceso de carga
El proceso de carga comienza tan pronto como el enchufe de red del cargador se enchufa en la caja de enchufe y el acumulador se encaja en el compartimiento de carga (1).
Gracias al inteligente procedimiento de carga utilizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con
la corriente de carga óptima de acuerdo a su temperatura y tensión.
Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.
Significado de los indicadores
Luz intermitente del indicador verde de carga del acumulador (3)
El proceso de carga rápida se señaliza mediante un parpadeo del indicador de carga del acumulador verde (3). El acumulador se puede sacar y utilizar
en todo momento.
Indicación: El proceso de carga rápida sólo es posible, si la temperatura del acumulador se encuentra en el margen de temperatura de carga admisible, véase capítulo "Datos técnicos".
Tan pronto se ha alcanzado aprox. 80 % de la capacidad del acumulador, se retarda el parpadeo del indicador verde de carga del acumulador. El proceso de carga rápida se ha finali-
zado ahora. Si el acumulador permanece en el cargador, el proceso de carga se finaliza a una velocidad menor hasta la plena carga.
Luz permanente del indicador verde de carga del acumulador (3)
La luz permanente del indicador verde de carga del acumulador (3) señaliza que el acumulador está totalmente cargado.
Seguidamente puede retirarse el acumulador e utilizarse inmediatamente.
Sin el acumulador encajado, la luz permanente del indicador de carga del acumulador (3) señaliza que enchufe de red está encajado en la caja de enchufe y el cargador está listo para el funcionamiento.
Luz permanente del indicador rojo de carga del acumulador (4)
La luz permanente del indicador rojo de carga del acumulador (4) señaliza que la temperatura del acumulador se encuentra fuera del margen de tem-
peratura de carga admisible, véase capítulo "Datos técnicos. Tan pronto se ha alcanzado el margen de temperatura admisible, comienza el proceso de carga.
Luz intermitente del indicador rojo de carga del acumulador (4)
La luz intermitente del indicador rojo de carga del acumulador (4) señaliza otra perturbación del proceso de carga, véase apartado "Fallos – causas y
remedio".
Fallos - Causas y remedio
| Causa Remedio | |
| El indicador rojo de carga del acumulador (4) parpadeaNo es posible realizar el proceso de carga | |
| Batería sin colocar o mal colocada | Asentar correctamente la batería sobre el cargador |
| Contactos sucios del acumulador | Limpiar los contactos del acumulador; p. ej. metiéndolo y sacándolo repetidamente, o bien, sustituir el acumulador |
| Acumulador defectuoso | Sustituir el acumulador |
| Los indicador de carga del acumulador (3) o (4) no se iluminan | |
| El enchufe de red del cargador no está correctamente conectado | Introducir completamente el enchufe en la toma de corriente |
| Toma de corriente, cable de red o cargador defectuoso | Verificar la tensión de la red; en caso dado, dejar comprobar el cargador por un servicio técnico autorizado para FEIN |
Instrucciones para la operación
Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.
En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Sin embargo, esto no tiene inconvenientes y no indica un defecto técnico del cargador.
Refrigeración del acumulador (Active Air Cooling)
La regulación del ventilador integrada en el cargador vigila la temperatura del acumulador colocado. Tan pronto como la temperatura del acumulador supera aprox. 0 °C, el acumulador se refrigera por medio de un ventilador. El ventilador conectado genera en ello un ruido de ventilación.
Si no funciona el ventilador, está averiado o la temperatura del acumulador es <0 °C. En virtud a ello se puede prolongar el tiempo de carga.
Mantenimiento y servicio
Mantenimiento y limpieza
Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por FEIN o por
un servicio técnico autorizado para herramientas eléctricas FEIN, para evitar riesgos de seguridad.
En caso de un uso frecuente, realice una limpieza semanalmente. Observe al respecto las siguientes indicaciones:
- Mantenga limpios los contactos en el terminal enchufable.
- Limpie los contactos eléctricos sólo en seco.
- Asegúrese de que no entren virutas metálicas en la carcasa del cargador.
Mantenimiento y servicio de atención al cliente
Encargue siempre la reparación, el mantenimiento y la revisión del cargador únicamente a técnicos electricistas cualificados, ya que una reparación inadecuada puede generar peligros considerables para el usuario.
Renueve las etiquetas y las indicaciones de advertencia del cargador según su envejecimiento y desgaste.
Por favor, diríjase a su servicio de atención al cliente de FEIN con los cargadores y accesorios de FEIN que necesiten reparación. La dirección la puede encontrar en el internet bajo
www.fein.com.
Prestación de garantía y garantía
La prestación de garantía del producto se aplica de acuerdo con la normativa legal del país donde se comercializa el producto. Además, FEIN ofrece una garantía de acuerdo con la declaración de garantía de fabricante FEIN.
En el volumen de suministro de su producto también pueden incluirse sólo algunos de los accesorios descritos o ilustrados en estas instrucciones de servicio.
Eliminación
Los cargadores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arroje los cargadores a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán coleccionarse por separado los cargadores para ser sometidas a un reciclaje ecológico.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
