| Značka | Fein |
| Model | GAL 1880 CV AS |
| Typ produktu | Nabíječka baterií |
| Hmotnost (dle EPTA) | 0,66 kg |
| Napájecí napětí | 230 V AC (220 V kompatibilní) |
| Nabíjecí napětí | 18 V (automatická detekce) |
| Nabíjecí proud | 8,0 A |
| Typ kompatibilních akumulátorů | Lithium-Ion AMPShare (kapacita ≥ 2,0 Ah) |
| Přípustná teplota nabíjení | 0 °C až 45 °C |
| Počet článků | 5 až 15 |
| Stupeň krytí | II (dvojitá izolace) |
| Doba nabíjení (akumulátor 4,0 Ah Pro-CORE) | 80 % : 32 min / Plně : 51 min |
| Doba nabíjení (akumulátor 8,0 Ah Pro-CORE) | 80 % : 68 min / Plně : 79 min |
| Doba nabíjení (akumulátor 12,0 Ah Pro-CORE) | 80 % : 113 min / Plně : 126 min |
| Doba nabíjení (standardní akumulátor 2,0 Ah) | 80 % : 15 min / Plně : 30 min |
| Doba nabíjení (standardní akumulátor 4,0 Ah) | 80 % : 25 min / Plně : 35 min |
| Doba nabíjení (standardní akumulátor 5,0 Ah) | 80 % : 35 min / Plně : 45 min |
| Aktivní chlazení | Ano (Active Air Cooling s ventilátorem) |
| LED indikace | Zelená (rychlé nabíjení/plně) a Červená (teplota/porucha) |
| Hlavní funkce | Rychlé nabíjení, udržovací nabíjení, automatická detekce stavu a teploty |
| Údržba a čištění | Čistěte kontakty nasucho; vyhněte se kovovým třískám; výměna kabelu společností FEIN |
| Bezpečnostní pokyny | Nevystavujte vlhkosti; nezakrývejte ventilační štěrbiny; používejte pouze s kompatibilními akumulátory |
| Záruka | Zákonná záruka a záruka výrobce FEIN |
| Likvidace | Recyklujte podle směrnice OEEZ (2012/19/EU) |
Často kladené otázky - GAL 1880 CV AS Fein
Dotazy uživatelů ohledně GAL 1880 CV AS Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod GAL 1880 CV AS - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GAL 1880 CV AS značky Fein.
NÁVOD K OBSLUZE GAL 1880 CV AS Fein
Původní návod k používání

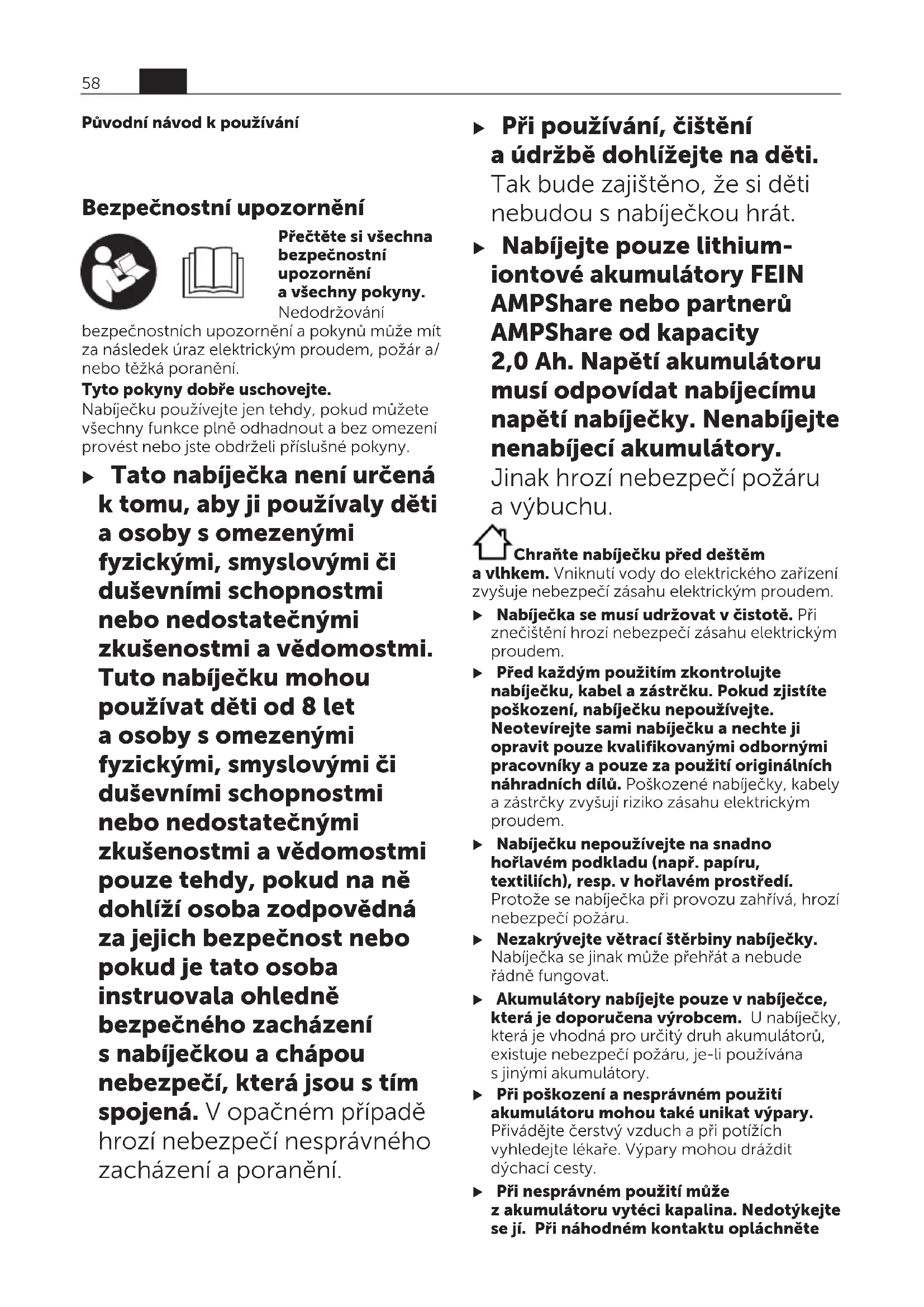

Bezpečnostní upozornění
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny.
Nedodržování
bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Tyto pokyny dobře uschovejte.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Tato nabíječka není určená k tomu, aby ji používaly děti a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Tuto nabíječku mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení s nabíječkou a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávného zacházení a poranění.
▶ Při používání, čištění a údržbě dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.
Nabíjejte pouze lithium-ionotové akumulátory FEIN AMPShare nebo partnerů AMPShare od kapacity 2,0 Ah. Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte nenabíjecí akumulátory.
Jinak hrozí nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm
a vlhkem. Vniknutí vody do elektrického zařízení zvyšuje nebezpečí zásahu elektrickým proudem.
- Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.
- Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.
Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru.
▶ Nezakrývejte větrací štěrbiny nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat. - Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
Při poškození a nesprávném použití akumulátoru mohou také unikat výpary. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte
místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nabíječku nepoužívejte v uzavřených skříních nebo v blízkostí zdrojů tepla.
Nabíječka se jinak může přehřát a nebude řádně fungovat.
▶ Pokud nabíječku delší dobu nepoužíváte, vyjměte z ní akumulátor a vytáhněte síťovou zástrčku ze zásuvky. Šetřením energie se šetří životní prostředí.
Při čištění vytáhněte síťovou zástrčku nabíječky ze zásuvky. Hrozí nebezpečí úrazu elektrickým proudem.
▶ Na nabíječku nešroubujte nebo nenýtujte žádné štítky a značky. Poškozená izolace nechrání před úrazem elektrickým proudem. Místo toho používejte lepicí štítky.
Použití v souladu s určeným účelem
Nabíječka je určená k nabíjení nabíjecích lithiumiontových akumulátorů AMPShare FEIN nebo partnerů AMPShare.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na vyobrazení nabíječky na stránce s obrázky.
(1) Nabíjecí otvor
(2) Navíjení kabelu
(3) Zelený ukazatel nabíjení akumulátoru
(4) Červený ukazatel nabíjení akumulátoru
Technické údaje
| Nabíječka GAL 1880 CV | ||
| Číslo zboží 9 26 04 332 00 0 | ||
| 9 26 04 333 00 0 | ||
| 9 26 04 335 00 0 | ||
| Nabíjecí napětí akumulátoru (automatické rozpoznání napětí) | V= | 18 |
| Nabíjecí proud ^A) | A | 8,0 |
| Přípustná teplota akumulátoru při nabíjení | °C | 0–45 |
| Akumulátory ProCORE18V...: doba nabíjení při kapacitě akumulátoru, cca ^A) | (80 % ^B) ) / akumulátor nabitý ^C) | |
| Nabíječka GAL 1880 CV | |
| -4,0 Ah min 32 / 51 | |
| -8,0 Ah min 68 / 79 | |
| -12,0 Ah min 113 / 126 | |
| Standardní akumulátory: doba nabíjení při kapacitě akumulátoru, cca ^A) | (80 % ^B) ) / akumulátor nabitý ^C) |
| -2,0 Ah min | 15 / 30 |
| -4,0 Ah min | 25 / 35 |
| -5,0 Ah min 35 / 45 | |
| Počet akumulátorových článků | 5–15 |
| Hmotnost podle kg EPTA-Procedure 01:2014 | 0,66 |
| Třída ochrany | ☐ / II |
A) V závislosti na teplotě a typu akumulátoru
B) Akumulátor je nabitý cca na 80 %. Akumulátor lze vyjmout a ihned začít používat.
C) Akumulátor je nabitý na 95%–100%.
Provoz
Uvedení do provozu
Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Nabíječky označené 230 V se smí používat také s 220 V.
Proces nabíjení
Proces nabíjení začne, jakmile je sítová zástrčka nabíječky zapojená v zásuvce a akumulátor je nasazený v nabíjecím otvoru (1).
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru se nabije právě optimálním nabíjecím proudem.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam zobrazovaných prvků
Blikající zelený ukazatel nabíjení akumulátoru (3)
Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru (3). Akumulátor lze kdykoli vyjmout a používat.
Upozornění: Proces rychlonabíjení je možný pouze tehdy, pokud je teplota akumulátoru v přípustném rozsahu teploty při nabíjení, viz část „Technické údaje“.
Po dosažení cca 80 % kapacity akumulátoru se zpomalí blikání zeleného ukazatele nabíjení akumulátoru. Proces rychlonabíjení je nyní dokončený. Když akumulátor
zůstane v nabíječce, proces nabíjení se dokončí nižší rychlostí až do úplného nabití.
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru (3)
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru (3) signalizuje, že je akumulátor plně nabitý.
Akumulátor lze následně vyjmout pro
okamžité použití.
Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru (3) signalizuje, že je zapojená sítová zástrčka do zásuvky a nabíječka je připravená k provozu.
Nepřetržitě svítící červený ukazatel nabíjení akumulátoru (4)
Nepřetržitě svítící červený ukazatel nabíjení akumulátoru (4) signalizuje, že je teplota akumulátoru mimo připustný rozsah teploty, viz část
„Technické údaje“. Jakmile je dosažen přípustný rozsah teploty při nabíjení, spustí se proces nabíjení.
Blikající červený ukazatel nabíjení akumulátoru (4)
Blikající červený ukazatel nabíjení akumulátoru (4) signalizuje jinou poruchu procesu nabíjení, viz část „Závady – příčiny a odstranění“.
Závady – příčiny a odstranění
| Příčina Odstranění | |
| Červený ukazatel nabíjení akumulátoru (4) blikáNení možné nabíjení | |
| Akumulátor není(správně) nasazený | Nasadťe akumulátor správně do nabíječky |
| Znečištěné kontakty akumulátoru | Vyčistěte kontakty akumulátoru; např. opakovaným zapojením a odpojením akumulátoru, případně akumulátor vyměňte |
| Vadný akumulátor Akumulátor vyměňte | |
| Ukazatele nabíjení akumulátoru (3), resp. (4) nesvítí | |
| Sítová zástrčka nabíječky není(správně) zapojená | Sítovou zástrčku (zcela) zapojte do zásuvky |
| Příčina Odstranění | |
| Zásuvka, síťový kabel nebo nabíječka mají poruchu | Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektrické nářadí FEIN. |
Pracovní pokyny
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.
Při nepřetržitých, popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To je ale v pořádku a neupozorňuje to na technickou závadu nabíječky.
Chlazení akumulátoru (Active Air Cooling)
Řízení ventilátoru integrované v nabíječce sleduje teplotu nasazeného akumulátoru. Jakmile teplota akumulátoru stoupne nad cca 0 °C, začne se akumulátor chladit ventilátorem. Zapnutý ventilátor při tom vydává příslušné zvuky.
Pokud ventilátor neběží, je vadný nebo je teplota < 0 °C. Doba nabíjení se tím může prodloužit.
Údržba a servis
Údržba a čištění
Je-li nutná výměna přívodního kabelu, nechte ji provést firmou FEIN nebo autorizovaným servisem pro elektronářadí FEIN, abyste zabránili ohrožení bezpečnosti.
Při častém používání čistěte jednou týdně.
Dodržujte přitom následující pokyny:
– Kontakty v nasazovací patce udržujte čisté.
– Elektrické kontakty čistěte pouze nasucho.
– Dbejte na to, aby do krytu nabíječky nepronikly kovové špony.
Údržba a zákaznický servis
Opravou, údržbou a kontrolami nabiječky pověřujte zásadně jen odborné elektrikáře, protože neodborná oprava může způsobit pro uživatele značné nebezpečí.
Zastaralé a opotřebené nálepky a výstražné štítky na nabíječce vyměňte.
Pokud potřebujete opravit nabíječky a příslušenství FEIN, obratte se na zákaznický servis FEIN. Adresu najdete na internetu na
www.fein.com.
Záruka ze zákona a záruka výrobce
Záruka na výrobek platí podle zákonných předpisů v zemi uvedení do prodeje. Kromě toho
poskytuje firma FEIN záruku výrobce podle prohlášení výrobce FEIN o záruce.
Součástí dodávky výrobku může být jen část příslušenství popsaného nebo vyobrazeného v tomto Návodu k obsluze.
Likvidace
Nabíječky, příslušenství a obaly odevzdejte k ekologické recyklaci.
Nabíječky nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její transformace do národního práva se musí již nepoužitelné nabíječky shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
▶ Pri používaní, čistení a údrž-be dávajte pozor na deti. Za-
bezpečí sa tým, že sa deti nebudú s nabíjačkou hrat.
kom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie nabíjačky na grafickej strane tohto Návodu.
Proces nabíjania sa spustí, ked' sa zasunie sietová zástrčka nabíjačky do zásuvky a akumulátor vsunie do nabíjacej šachty (1).
Akumulátor sa potom dá ihned' vybrat
Bez vsunutého akumulátora neprerušované svetlo nabíjania akumulátora (3) signalizuje, že sietová zástrčka je zasunutá v zásuvke a nabíjačka je pripravená na prevádzku.
Neprerušované svetlo – červená indikácia nabíjania akumulátora (4)
Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievat. Nejde o poruchu a neznamená to technickú chybu nabíjačky.
Chladenie akumulátora (Active Air Cooling)
Zostarnuté a ošúchané nálepky a varovné upozornenia na nabíjačke vymeňte.
Nevyhadzujte nabíjačky do bežného odpadu z domácnosti!
