| Marka | Fein |
| Model | GAL 1880 CV AS |
| Typ produktu | Ładowarka akumulatorów |
| Waga (wg EPTA) | 0,66 kg |
| Napięcie zasilania | 230 V AC (220 V kompatybilny) |
| Napięcie ładowania | 18 V (automatyczne wykrywanie) |
| Prąd ładowania | 8,0 A |
| Typ kompatybilnych akumulatorów | Litowo-jonowe AMPShare (pojemność ≥ 2,0 Ah) |
| Dopuszczalna temperatura ładowania | 0°C do 45°C |
| Liczba ogniw | 5 do 15 |
| Klasa ochronności | II (podwójna izolacja) |
| Czas ładowania (akumulator 4,0 Ah Pro-CORE) | 80%: 32 min / Pełne: 51 min |
| Czas ładowania (akumulator 8,0 Ah Pro-CORE) | 80%: 68 min / Pełne: 79 min |
| Czas ładowania (akumulator 12,0 Ah Pro-CORE) | 80%: 113 min / Pełne: 126 min |
| Czas ładowania (akumulator standardowy 2,0 Ah) | 80%: 15 min / Pełne: 30 min |
| Czas ładowania (akumulator standardowy 4,0 Ah) | 80%: 25 min / Pełne: 35 min |
| Czas ładowania (akumulator standardowy 5,0 Ah) | 80%: 35 min / Pełne: 45 min |
| Aktywne chłodzenie | Tak (Active Air Cooling z wentylatorem) |
| Wskaźniki LED | Zielony (szybkie ładowanie/pełne) i Czerwony (temperatura/usterka) |
| Główne funkcje | Szybkie ładowanie, ładowanie podtrzymujące, automatyczne wykrywanie stanu i temperatury |
| Konserwacja i czyszczenie | Czyścić styki na sucho; unikać wiórów metalowych; wymiana kabla przez FEIN |
| Zasady bezpieczeństwa | Nie wystawiać na wilgoć; nie zakrywać szczelin wentylacyjnych; używać tylko z kompatybilnymi akumulatorami |
| Gwarancja | Gwarancja ustawowa i gwarancja producenta FEIN |
| Utylizacja | Recykling zgodnie z dyrektywą WEEE (2012/19/UE) |
Często zadawane pytania - GAL 1880 CV AS Fein
Pytania użytkowników dotyczące GAL 1880 CV AS Fein
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ładowarka do baterii w formacie PDF za darmo! Znajdź swoją instrukcję GAL 1880 CV AS - Fein i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GAL 1880 CV AS marki Fein.

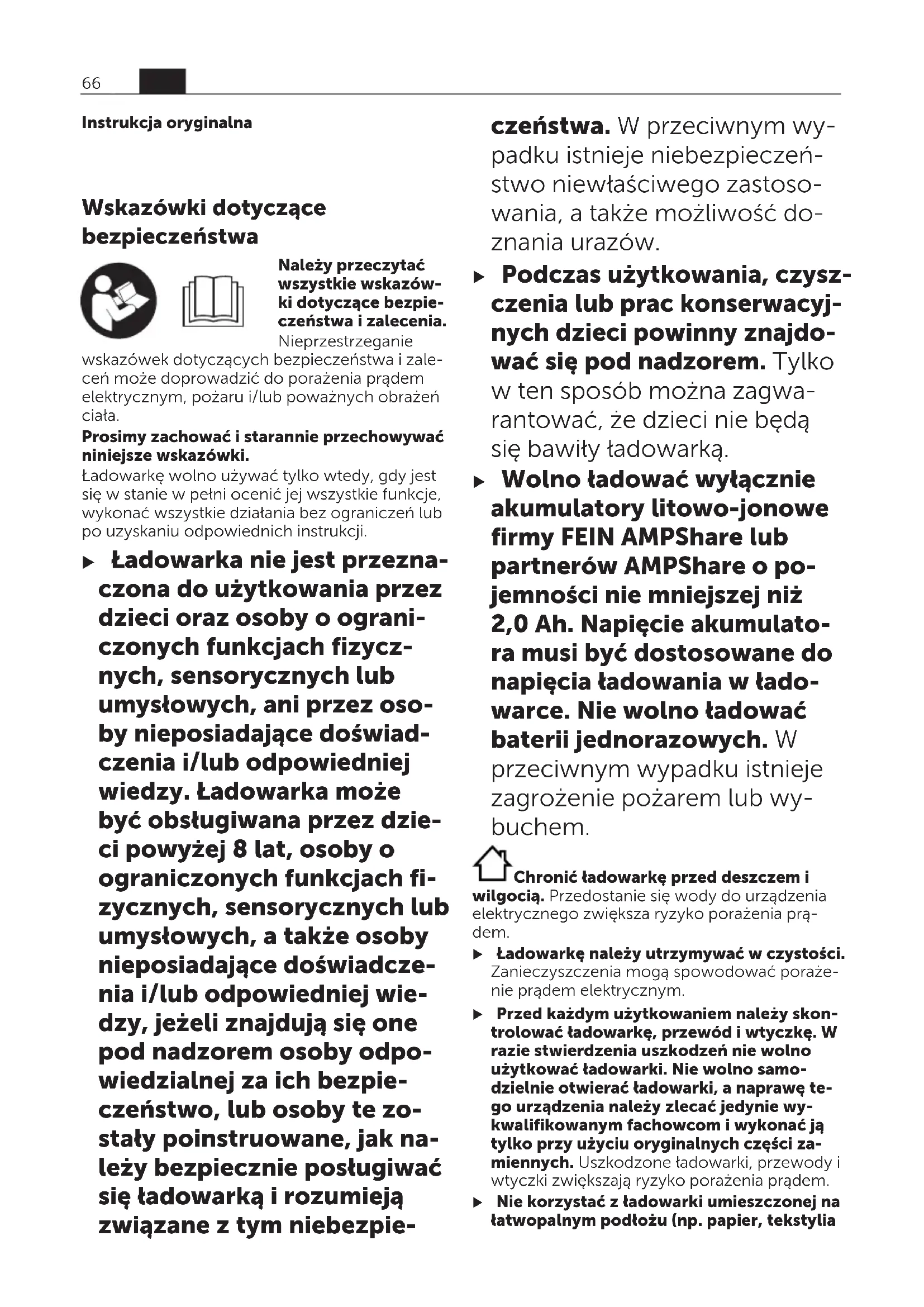

INSTRUKCJA OBSŁUGI GAL 1880 CV AS Fein
Instrukcja oryginalna
Wskazówki dotyczące bezpieczeństwa
Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia.
Nieprzestrzeganie
wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Prosimy zachować i starannie przechowywać niniejsze wskazówki.
Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonać wszystkie działania bez ograniczeń lub po uzyskaniu odpowiednich instrukcji.
▶ Ładowarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umystowych, ani przez osoby nieposiadające doświadczenia i/lub odpowiedniej wiedzy. Ładowarka może być obstugiwana przez dzieci powyżej 8 lat, osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umystowych, a także osoby nieposiadające doświadczenia i/lub odpowiedniej wiedzy, jeżeli znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, lub osoby te zostały poinstruowane, jak należy bezpiecznie posługiwać się ładowarką i rozumieją związane z tym niebezpie-
czeństwa. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów.
Podczas użytkowania, czyszczenia lub prac konserwacyjnych dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwa-rantować, że dzieci nie będą się bawiły ładowarką.
Wolno ładować wyłącznie akumulatory litowo-jonowe firmy FEIN AMPShare lub partnerów AMPShare o pojemności nie mniejszej niż 2,0 Ah. Napięcie akumulatora musi być dostosowane do napięcia ładowania w ładowarce. Nie wolno ładować baterii jednorazowych. W przeciwnym wypadku istnieje zagrożenie pożarem lub wybuchem.
Chronić ładowarkę przed deszczem i
wilgocią. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.
▶ Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym.
Przed każdym użytkowaniem należy skontrolować ładowarkę, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować ładowarki. Nie wolno samodzielnie otwierać ładowarki, a naprawę tego urządzenia należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzyko porażenia prądem.
▶ Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia
itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
▶ Nie wolno zastaniać szczelin wentylacyjnych ładowarki. Ładowarka może się przegrzać i przestać funkcjonować prawidłowo.
- Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy zadbać o do-pływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddecho-we.
Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienie skóry lub oparzenia.
▶ Nie używać ładowarki w zamkniętych szaf-kach ani w pobliżu źródeł ciepła. Ładowarka może się przegrzać i przestać funkcjonować prawidłowo.
W przypadku dłuższych przerw w użytkowaniu należy usunąć akumulator z ładowarki i wyjąć wtyczkę z gniazda. Oszczędzanie energii pomaga chronić środowisko.
Przed przystąpieniem do czyszczenia ładowarki należy wyjąć wtyczkę z gniazda. Istnieje niebezpieczeństwo porażenia prądem elektrycznym.
▶ Nie wolno mocować na ładowarce żadnych szyldów ani znaków przy użyciu śrub lub nitów. Uszkodzona izolacja nie chroni przed porażeniem prądem elektrycznym. Zamiast tego można użyć szyldów samoprzylepnych.
Opis produktu i jego zastosowania
Użycie zgodne z przeznaczeniem
Ładowarka jest przeznaczona do ładowania akumulatorów litowo-jonowych AMPShare firmy FEIN lub partnerów AMPShare.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu ładowarki na stronach graficznych.
(1) Wnęka ładowania
(2) Zwijacz przewodu
(3) Zielony wskaźnik ładowania akumulatora
(4) Czerwony wskaźnik ładowania akumulatora
Dane techniczne
| Ładowarka GAL 1880 CV | ||
| Numer katalogowy | 9 26 04 332 00 0 | |
| 9 26 04 333 00 0 | ||
| 9 26 04 335 00 0 | ||
| Napięcie ładowania akumulatora (automatyczne rozpoznawanie napięcia) | V= | 18 |
| Prąd ładowania ^A) | A | 8,0 |
| Dopuszczalna temperatura akumulatora podczas ładowania | °C | 0–45 |
| Akumulatory Pro-CORE18V...: Czas ładowania przy pojemności akumulatora, ok. ^A) | (80% ^B) ) / Akumulator natadowany ^C) | |
| - 4,0 Ah min 32 / 51 | ||
| - 8,0 Ah min 68 / 79 | ||
| - 12,0 Ah min 113 / 126 | ||
| Standardowe akumulatory: czas ładowania przy pojemności akumulatora, ok. ^A) | (80% ^B) ) / Akumulator natadowany ^C) | |
| - 2,0 Ah min 15 / 30 | ||
| - 4,0 Ah min 25 / 35 | ||
| - 5,0 Ah min 35 / 45 | ||
| Liczba ogniw akumulatora | 5–15 | |
| Waga zgodnie z EPTA-Procedure 01:2014 | kg | 0,66 |
| Klasa ochrony | ☐ / II | |
A) w zależności od temperatury i typu akumulatora
B) Stan naładowania akumulatora wynosi ok. 80%. Akumulator można wyjąć w celu natychmiastowego użycia.
C) Stan natadowania akumulatora wynosi 95%–100%.
Praca
Uruchamianie
Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła zasilania musi zgadzać się z danymi na tabliczce znamionowej ładowarki. Ładowarki przeznaczone do pracy pod napięciem 230 V można podłączyć również do sieci 220 V.
Proces ładowania
Ładowanie rozpoczyna się w momencie włożenia wtyczki ładowarki do gniazda sieciowego i umieszczenia akumulatora we wnęce ładowania (1).
Inteligentny proces ładowania pozwala na automatyczne rozpoznawanie stanu naładowania akumulatora i optymalny dobór prądu ładowania, w zależności od napięcia i temperatury akumulatora.
Ma to wptyw na wydłużenie żywotności akumulatora, a poza tym akumulator, przechowywany w ładowarce, będzie stale naładowany do petna.
Znaczenie wskaźników
Miganie zielonego wskaźnika naładowania akumulatora (3)
Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika ładowania akumulatora (3).
Akumulator można w dowolnej chwili
wyjąć z ładowarki i użyć.
Wskazówka: Ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, zob. rozdział „Dane techniczne”.
Po osiągnięciu ok. 80 % pojemności akumulatora zielony wskaźnik naładowania akumulatora miga w wolniejszym tempie. Proces ładowania jest zakończony. Jeżeli akumulator
nie zostanie wyjęty z ładowarki, proces ładowania będzie kontynuowany w wolniejszym tempie aż do stanu pełnego naładowania.
Światło ciągłe zielonego wskaźnika naładowania akumulatora (3)
Światło ciągłe zielonego wskaźnika naładowania akumulatora (3) sygnalizuje, że akumulator został całkowicie naładowany.
Po zakończeniu ładowania akumulator można wyjąć i zacząć go używać.
Jeżeli w ładowarce nie ma akumulatora, światło ciągłe zielonego wskaźnika naładowania akumulatora (3) sygnalizuje, że wtyczka jest włóżona do gniazda zasilania, a ładowarka jest gotowa do użycia.
Światło ciągłe czerwonego wskaźnika naładowania akumulatora (4)
Światło ciągłe czerwonego wskaźnika naładowania akumulatora (4) sygnalizuje, że temperatura akumulatora znajduje się poza dopuszczalnym za-
kresem temperatur, zob. rozdział „Dane techniczne”. Proces ładowania rozpocznie się po osiągnięciu dopuszczalnego zakresu temperatur.
Miganie czerwonego wskaźnika naładowania akumulatora (4)
Miganie czerwonego wskaźnika naładowania akumulatora (4) sygnalizuje inne zakłócenia procesu ładowania, zob. rozdział „Błędy – przyczyny i
usuwanie".
Błędy – przyczyny i usuwanie
| Przyczyna Rozwiązanie | |
| Czerwony wskaźnik naładowania akumulatora (4) migaNie można naładować akumulatora | |
| Akumulator nie został (prawidłowo) włożony | Umieścić akumulator prawidłowo na ładowarce |
| Styki akumulatora są zabrudzone | Oczyścić styki akumulatora; np. poprzez kilkakrotne włożenie i wyjęcie akumulatora lub wymienić akumulator na nowy |
| Akumulator jest uszkodzony | Wymienić akumulator na nowy |
| Wskaźniki naładowania akumulatora (3) lub (4) nie świecą się | |
| Wtyczka ładowarki nie(prawidłowo) podłączona do sieci | Włożyć wtyczkę (ca-tkowicie) do gniazda |
| Gniazdo, przewód sie-ciowy lub ładowarka są uszkodzone | Skontrolować napięcie sieciowe, a w razie stwierdzenia takiej ko-nieczności oddać ładowarkę do przeglądu w autoryzowanym punk-cie serwisowym elek-tronarzędzi firmy FEIN |
Wskazówki dotyczące pracy
Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność jego wymiany na nowy.
Ładowanie ciągłe akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej ładowarki.
Chłodzenie akumulatora (Active Air Cooling)
Wbudowany w ładowarce sterownik chłodzenia ma za zadanie nadzorowanie temperatury ładowanego akumulatora. Gdy tylko temperatura akumulatora przekroczy ok. 0 °C, wentylator zaczyna go chłodzić. Włączony wentylator wydaje podczas chłodzenia charakterystyczny dźwięk. Jeżeli wentylator się nie włącza, oznacza to, że wentylator jest uszkodzony, lub że temperatura akumulatora wynosi <0°C. Może to przedłużyć czas ładowania.
Konserwacja i serwis
Konserwacja i czyszczenie
Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie FEIN lub autoryzowanemu serwisowi elektronarzędzi
FEIN, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.
W przypadku częstego użytkowania należy raz w tygodniu przeprowadzić czyszczenie. Należy przy tym przestrzegać następujących wskazówek:
– Utrzymywać w czystości styki we wnęce.
– Styki elektryczne należy czyścić wyłącznie na sucho.
– Należy uważać, aby do obudowy ładowarki nie dostaty się opiłki metalowe.
Konserwacja i serwisowanie
Naprawy, konserwację i przeglądy ładowarki należy zlecać wyłącznie wykwalifikowanym elektrykom, ponieważ niefachowe serwisowanie może stwarzać poważne zagrożenie dla użytkownika.
W przypadku starych lub zużytych naklejek i ostrzeżeń umieszczonych na ładowarce należy je wymienić na nowe.
W razie konieczności naprawy ładowarek i osprzętu FEIN należy zwrócić się do serwisu firmy FEIN. Adres znajdą Państwo w internecie, pod adresem
www.fein.com.
Rękojmia i gwarancja
Produkt jest objęty rękojmią zgodnie z ustawowymi przepisami obowiązującymi w kraju, w którym produkt wprowadzono do obrotu. Ponadto produkt jest objęty gwarancją firmy FEIN zgodnie z deklaracją gwarancyjną producenta.
Zakres dostawy Państwa produktu może uwzględniać jedynie część osprzętu opisanego lub przedstawionego graficznie w niniejszej instrukcji obsługi.
Utylizacja odpadów
Ładowarki, osprzęt i opakowanie powinny zostać doprowadzone do powtórnego przetworzenia zgodnego z przepisami ochrony środowiska.
Nie wolno wyrzucać ładowarek razem z odpadami z gospodarstwa domowego!
Tylko dla krajów UE:
Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa danego kraju zużyty sprzęt elektryczny musi być zbierany oddzielnie i przekazany do recyklingu.
W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.
