Märke	Fein
Modell	GAL 1880 CV AS
Produkttyp	Batteriladdare
Vikt (enligt EPTA)	0,66 kg
Matningsspänning	230 V AC (220 V kompatibel)
Laddspänning	18 V (automatisk detektering)
Laddström	8,0 A
Typ av kompatibla batterier	Litiumjon AMPShare (kapacitet ≥ 2,0 Ah)
Tillåten laddningstemperatur	0 °C till 45 °C
Antal celler	5 till 15
Skyddsklass	II (dubbel isolering)
Laddtid (batteri 4,0 Ah Pro-CORE)	80 % : 32 min / Fullt : 51 min
Laddtid (batteri 8,0 Ah Pro-CORE)	80 % : 68 min / Fullt : 79 min
Laddtid (batteri 12,0 Ah Pro-CORE)	80 % : 113 min / Fullt : 126 min
Laddtid (standardbatteri 2,0 Ah)	80 % : 15 min / Fullt : 30 min
Laddtid (standardbatteri 4,0 Ah)	80 % : 25 min / Fullt : 35 min
Laddtid (standardbatteri 5,0 Ah)	80 % : 35 min / Fullt : 45 min
Aktiv kylning	Ja (Active Air Cooling med fläkt)
LED-indikatorer	Grön (snabbladdning/full) och Röd (temperatur/avvikelse)
Huvudfunktioner	Snabbladdning, underhållsladdning, automatisk detektering av status och temperatur
Underhåll och rengöring	Rengör kontakterna torrt; undvik metallspån; kabelbyte av FEIN
Säkerhetsanvisningar	Utsätt inte för fukt; täck inte över ventilationsöppningarna; använd endast med kompatibla batterier
Garanti	Lagstadgad garanti och FEIN tillverkargaranti
Avfallshantering	Återvinn enligt WEEE-direktivet (2012/19/EU)

Vanliga frågor - GAL 1880 CV AS Fein

Vilka typer av batterier kan jag ladda med Fein GAL 1880 CV AS?

Denna laddare är utformad för Litiumjon AMPShare-batterier från FEIN och AMPShare-partners, med en kapacitet på minst 2,0 Ah och en spänning på 18 V.

Hur vet jag när laddningen är klar?

Den gröna LED-lampan lyser konstant när batteriet är fulladdat. Långsam grön blinkning indikerar att 80 % av kapaciteten har uppnåtts.

Vad gör jag om den röda lampan blinkar?

Röd blinkning indikerar ett fel. Kontrollera att batteriet är korrekt isatt, att kontakterna är rena, eller att batteriet inte är defekt. Se felkoden i bruksanvisningen.

Kan jag lämna batteriet på laddaren efter full laddning?

Ja, laddaren går över till underhållsläge och håller batteriet fulladdat utan att skada det.

Laddaren låter (fläkt)?

Ja, Active Air Cooling-systemet aktiverar en fläkt för att kyla batteriet när dess temperatur överstiger 0 °C. Detta ljud är normalt.

Vilken är den rekommenderade omgivningstemperaturen för laddning?

Laddning är möjlig mellan 0 °C och 45 °C. Utanför detta intervall startar inte laddningen och den röda lampan förblir tänd.

Hur rengör jag laddaren?

Koppla bort laddaren före rengöring. Använd en torr trasa för att rengöra kontakterna och undvik att metallspån tränger in i höljet.

Kan laddaren användas utomhus?

Nej, den får inte utsättas för regn eller fukt. Använd den på en torr och väderskyddad plats.

Vad gör jag om nätsladden är skadad?

Använd den inte. Låt sladden bytas av ett auktoriserat FEIN-servicecenter för att garantera säkerheten.

Hur kasserar jag laddaren vid slutet av dess livslängd?

Kasta den inte med hushållsavfallet. Lämna den på en återvinningsstation för elektriskt och elektroniskt avfall (WEEE) eller på en återvinningscentral.

BRUKSANVISNING GAL 1880 CV AS Fein

unngår du at barn leker med laderen.

Lad bare FEIN AMPShare Li-ion-batterier eller batterier från AMPShare-Partner med kapasitet på 2,0 Ah. Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Annen bruk medfører fare for brann og eksplosjon.

Forklaring av indikatoren

Blinkende grønt lys på indikator for batterilading (3)

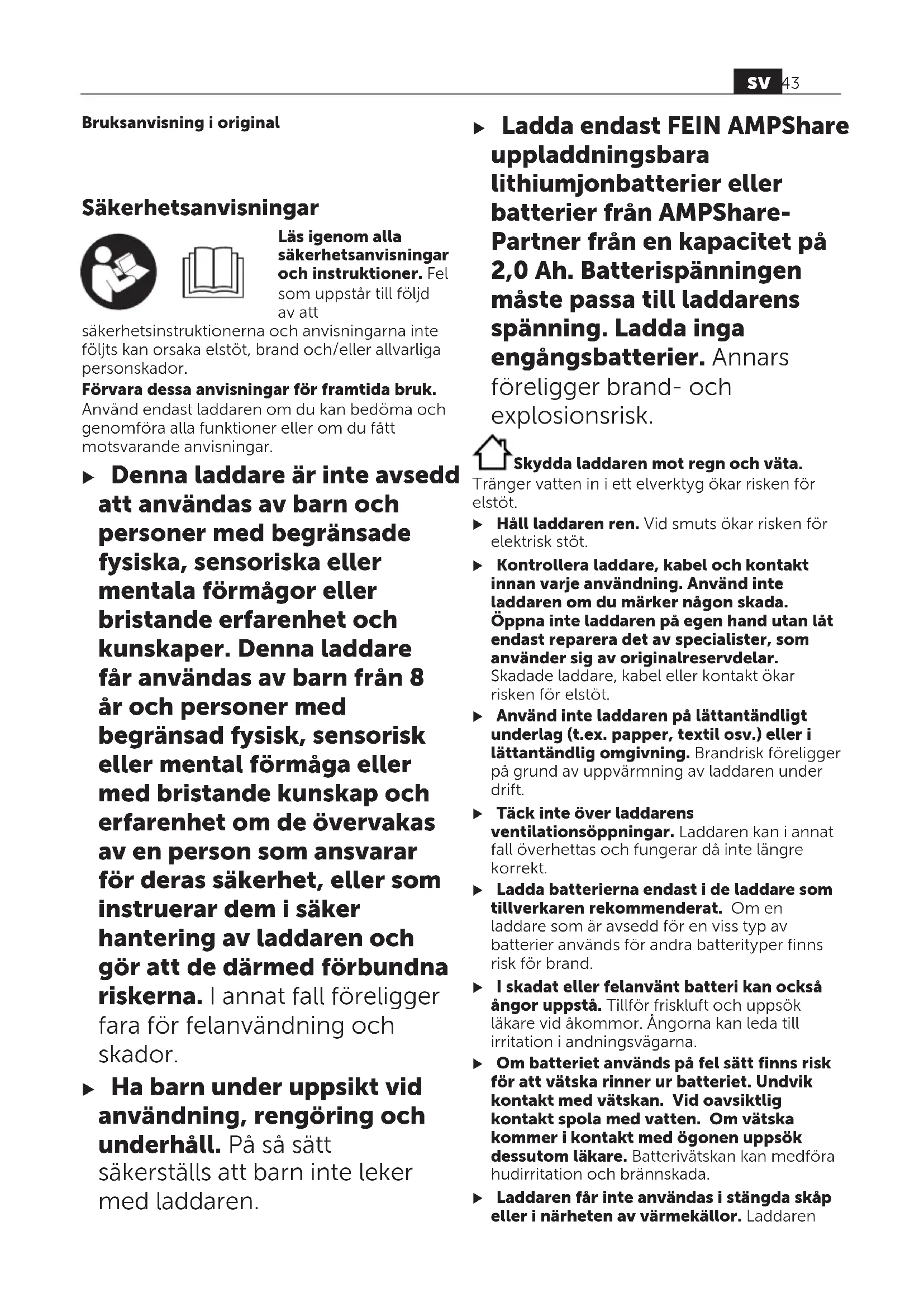

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara dessa anvisningar för framtida bruk.

Använd endast laddaren om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Denna laddare är inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskaper. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de därmed förbundna riskerna. I annat fall föreligger fara för felanvändning och skador.

Ha barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren.

Ladda endast FEIN AMPShare uppladdningsbara lithiumjonbatterier eller batterier från AMPShare-Partner från en kapacitet på 2,0 Ah. Batterispänningen måste passa till laddarens spänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

▶ Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift.
Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
I skadat eller felanvänt batteri kan också ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Laddaren får inte användas i stängda skåp eller i närheten av värmekällor. Laddaren

kan i annat fall överhettas och fungerar då inte längre korrekt.

▶ Ta ut batteriet ur laddaren och dra ut kontakten om den inte ska användas under en längre tidsperiod. Energibesparing är bra för miljön.
▶ Dra ut kontakten ur uttaget vid rengöring av laddaren. Risk för elektrisk stöt föreligger.
- Skyltar och symboler får inte skruvas eller nitas fast på laddaren. Om isoleringen skadas skyddar den inte mot elektriska stötar. Använd självhäftande etiketter istället.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Laddaren är avsedd för laddning av uppladdningsbara FEIN AMPShare litiumjonbatterier eller batterier från AMPShares samarbetspartners.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av laddaren på grafiksidan.

(1) Laddningsschakt
(2) Kabelvinda
(3) Grön batteriladdningsindikering
(4) Röd batteriladdningsindikering

Tekniska data

Laddare GAL 1880 CV
Artikelnummer 9 26 04 332		00 0
		9 26 04 333 00 0
		9 26 04 335 00 0
Batteriets laddningsspännin g (automatisk spänningsregistre ring)	V=	18
LaddningsströmA)	A	8,0
Tillåten batteritemperatur under laddning	°C	0–45
Batteri ProCORE18V...: laddningstid vid batterikapacitet, ca.A)		(80 %B)/batteri laddatC)
-4,0 Ah min 32 / 51
-8,0 Ah min 68 / 79
-12,0 Ah min 113 / 126

Laddare GAL 1880 CV
Standardbatterier: laddningstid vid batterikapacitet, ca. A)	(80 %B)/batteri laddat C)
-2,0 Ah min 15 / 30
-4,0 Ah min 25 / 35
-5,0 Ah min 35 / 45
Antal battericeller	5–15
Vikt enligt EPTA- Procedure	kg 0,66
01:2014
Skyddsklass	☐ / II

A) Beroende på temperatur och batterityp

B) Batteriets laddningsnivå ca. 80 %. Batteriet kan tas ut och användas omedelbart.

C) Batteriets laddningsnivå 95%–100%.

Drift

Driftstart

- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Laddning

Laddningen börjar så snart laddarens nätstickkontakt sticks in i uttaget och batteriet sticks in i laddningsschaktet (1).

Genom den intelligenta laddningsmetoden identifieras batteriets laddningsstatus automatiskt och beroende på batteritemperaturen och - spänningen laddas batteriet med en optimal laddningsström.

Därigenom skonas batteriet och förblir alltid helt laddat vid förvaring i laddaren.

Blinkande ljus grön batteriladdningsvisning (3)

Snabbladdningen signaliseras med att den gröna batteriladdningsvisningen (3) blinkar. Batteriet kan när som helst tas ut och användas.

Anmärkning: Laddning är bara möjlig när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet, se avsnittet "Tekniska data".

Så snart ca. 80% av batterikapaciteten har uppnåts blinkar den gröna batteriladdningsvisningen längsammare. Snabbladdningen är nu avslutad. Om batteriet sitter kvar i

laddaren fortsätter laddningen i långsammare takt tills batteriet är fulladdat.

Fast ljus grön batteriladdningsvisning (3)

När den gröna batteriladdningsvisningen (3) lyser kontinuerligt så är batteriet helt laddat.

Batteriet kan därefter tas ut och användas omedelbart.

Utan isatt batteri signaliserar ett fast ljus hos batteriladdningsvisningen (3), att nätstickkontakten är isatt och att laddaren är driftsklar.

Fast ljus röd batteriladdningsvisning (4)

Fast ljus hos den röda batteriladdningsvisningen (4) signaliserar att batteriets temperatur ligger utanför tillåtet

temperaturområde, se avsnittet "Tekniska data". Så snart det tillåtna temperaturområdet har uppnätts börjar laddningen.

Blinkande ljus röd batteriladdningsvisning (4)

Om den röda batteriladdningsvisningen blinkar (4) så signaliseras en annan störning i laddningen, se avsnittet "Fel – orsaker

och åtgärder".

Fel – Orsaker och åtgärder

Orsak Åtgärd
Röd batteriladdningsvisning (4) blinkarIngen batteriladdning möjlig
Batteriet sitter inte alls eller inte korrekt på	Sätt batteriet korrekt på laddaren
Batterikontakter smutsiga	Rengörbatterikontakter, t.ex. genom att flera gånger sätta in och ta ut batteriet. Byt ut batteriet vid behov
Batteri defekt Byt ut batteriet
Batteriladdningsvisningarna (3) resp. (4) lyser inte
Laddarensnätstickkontakt ej(korrekt) isatt	Stick innätstickkontakten (helt och hållet) i uttaget
Uttag, nätkabel eller laddare defekt	Kontrolleranätspänningen, låt vid behov en auktoriserad serviceverkstad förFEIN el-verktyg kontrollera laddaren

Arbetsanvisningar

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Vid kontinuerlig laddning eller flera laddningscykler efter varandra utan avbrott kan laddaren värmas upp. Det är dock ofarligt och tyder inte på en teknisk defekt hos laddaren.

Batterikylning (Active Air Cooling)

Den fläktstyrning, som är integrerad i laddaren övervakar de använda batteriernas temperatur. Så fort batteritemperaturen ligger över ca. 0 °C kyls batteriet av med hjälp av en fläkt. Den startade fläkten genererar ett fläktljud.

Om fläkten inte går igång är den defekt, eller så ligger batteritemperaturen på <0 °C. Därigenom kan laddningstiden förlängas.

Underhåll och service

Underhåll och rengöring

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos FEIN eller en auktoriserad serviceverkstad för FEIN elverktyg.

Utför rengöring engång i veckan vid frekvent användning. Observera följande:

– Håll kontakterna i glidskon rena.

- Endast torrengöring av de elektriska kontakterna.

– Se till att inga metallspan tränger in i laddarens hölje.

Reparation och kundtjänst

Låt endast elektriker reparera, underhålla och kontrollera laddaren, eftersom ofackmässiga reparationer kan innebära allvarliga risker för användaren.

Byt ut etiketter och varningar på laddaren om de är slitna.

Kontakta din FEIN kundtjänst om du har laddare och tillbehör från FEIN som behöver repareras. Adresserna finns på

www.fein.com.

Garanti

Produktgarantin gäller enligt lagstadgade regler i landet där produkten sålts. Dessutom ger FEIN en garanti motsvarande FEIN tillverkargaranti.

I produktens leveransomfattning kanske bara en del av det tillbehör som beskrivs eller illustreras i denna bruksanvisning ingår.

Avfallshantering

Laddare, tillbehör och förpackning ska omhändertas på ett miljövänligt sätt för återvinning.

Laddare får inte kastas i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell lag ska förbrukade laddare sorteras och återvinnas separat.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
