| Značka | Fein |
| Model | GAL 1880 CV AS |
| Typ produktu | Nabíjačka batérií |
| Hmotnosť (podľa EPTA) | 0,66 kg |
| Napájacie napätie | 230 V AC (220 V kompatibilné) |
| Nabíjacie napätie | 18 V (automatická detekcia) |
| Nabíjací prúd | 8,0 A |
| Typ kompatibilných batérií | Lítium-iónové AMPShare (kapacita ≥ 2,0 Ah) |
| Prípustná teplota nabíjania | 0 °C až 45 °C |
| Počet článkov | 5 až 15 |
| Stupeň ochrany | II (dvojitá izolácia) |
| Doba nabíjania (batéria 4,0 Ah Pro-CORE) | 80 % : 32 min / Plné : 51 min |
| Doba nabíjania (batéria 8,0 Ah Pro-CORE) | 80 % : 68 min / Plné : 79 min |
| Doba nabíjania (batéria 12,0 Ah Pro-CORE) | 80 % : 113 min / Plné : 126 min |
| Doba nabíjania (štandardná batéria 2,0 Ah) | 80 % : 15 min / Plné : 30 min |
| Doba nabíjania (štandardná batéria 4,0 Ah) | 80 % : 25 min / Plné : 35 min |
| Doba nabíjania (štandardná batéria 5,0 Ah) | 80 % : 35 min / Plné : 45 min |
| Aktívne chladenie | Áno (Active Air Cooling s ventilátorom) |
| LED indikátor | Zelená (rýchle nabíjanie/plné) a Červená (teplota/chyba) |
| Hlavné funkcie | Rýchle nabíjanie, udržiavacie nabíjanie, automatická detekcia stavu a teploty |
| Údržba a čistenie | Kontakty čistite nasucho; vyhýbajte sa kovovým trieskam; výmenu kábla vykonáva FEIN |
| Bezpečnostné pokyny | Nevystavujte vlhkosti; nezakrývajte vetracie štrbiny; používajte iba s kompatibilnými batériami |
| Záruka | Zákonná záruka a záruka výrobcu FEIN |
| Likvidácia | Recyklujte podľa smernice OEEZ (2012/19/EÚ) |
Často kladené otázky - GAL 1880 CV AS Fein
Otázky používateľov k GAL 1880 CV AS Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Nabíjačka batérií vo formáte PDF zadarmo! Nájdite svoj návod GAL 1880 CV AS - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GAL 1880 CV AS značky Fein.
NÁVOD NA OBSLUHU GAL 1880 CV AS Fein
Popis výrobku a výkonu
Pôvodný návod na použitie

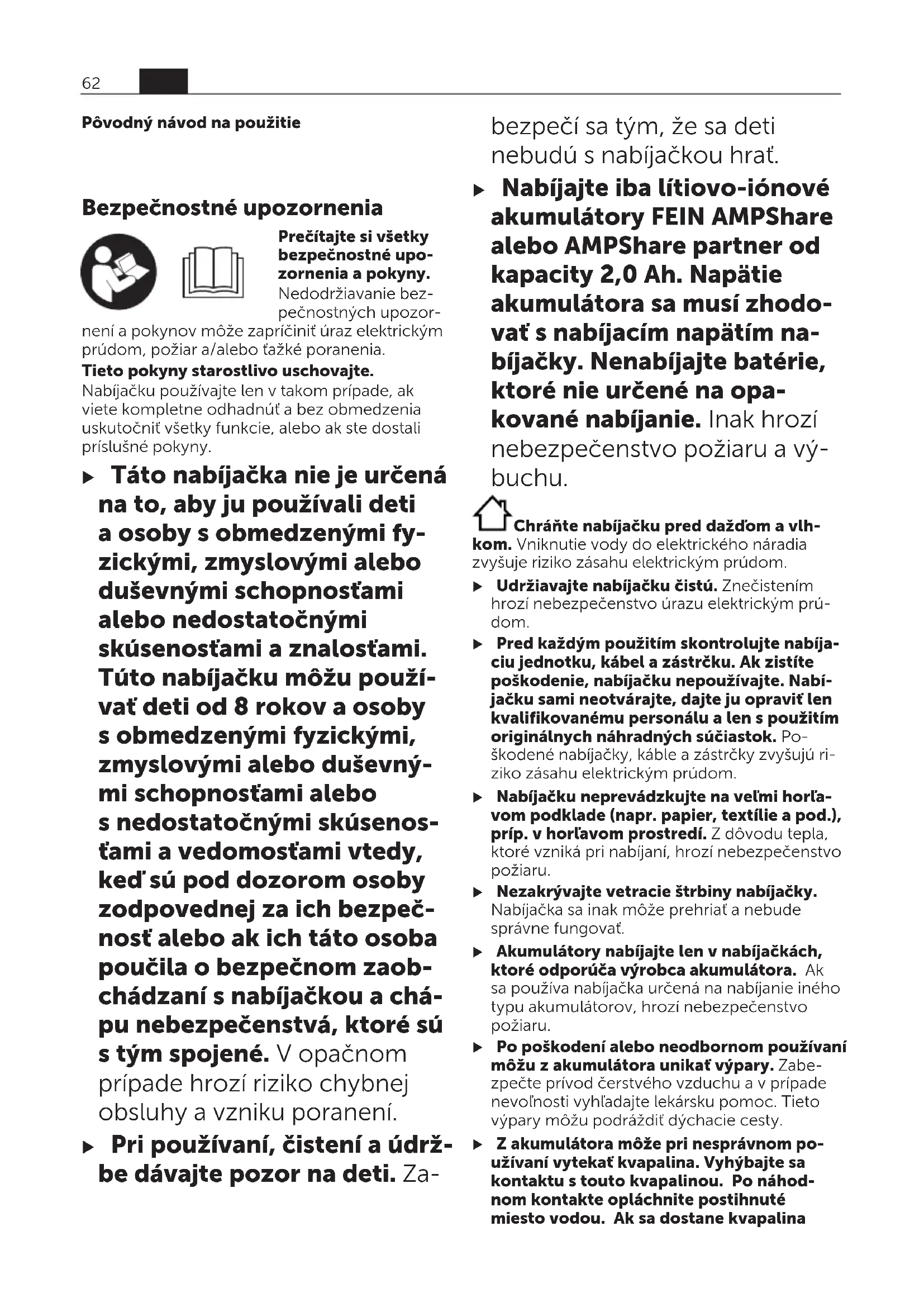

Bezpečnostné upozornenia
Prečítajte si všetky bezpečnostné upozornenia a pokyny.
Nedodržiavanie bez- pečnostných upozor-
není a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Tieto pokyny starostlivo uschovajte.
Nabíjačku používajte len v takom prípade, ak viete kompletne odhadnúť a bez obmedzenia uskutočniť všetky funkcie, alebo ak ste dostali príslušné pokyny.
Táto nabíjačka nie je určená na to, aby ju používali deti a osoby s obmedzenými fy-zickými, zmyslovými alebo duševnými schopnostami alebo nedostatočnými skúsenostami a znalostami. Túto nabíjačku môžu použí-vať deti od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševný- mi schopnostami alebo s nedostatočnými skúsenos-tami a vedomostami vtedy, ked’sú pod dozorom osoby zodpovednej za ich bezpeč-nosť alebo ak ich táto osoba poučila o bezpečnom zaob-chádzaní s nabíjačkou a chá-pu nebezpečenstvá, ktoré sú s tým spojené. V opačnom prípade hrozí riziko chybnej obsluhy a vzniku poranení.
Nabíjajte iba lítiovo-iónové akumulátory FEIN AMPShare alebo AMPShare partner od kapacity 2,0 Ah. Napätie akumulátora sa musí zhodovat s nabíjacím napätím nabíjačky. Nenabíjajte batérie, ktoré nie určené na opakované nabíjanie. Inak hrozí nebezpečenstvo požiaru a výbuchu.
Chráňte nabíjačku pred dažďom a vlh-
▶ Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom.
Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opraviť len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Nabíjačku neprevádzkujte na veľmi horľavom podklade (napr. papier, textílie a pod.), príp. v horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru.
▶ Nezakrývajte vetracie štrbiny nabíjačky.
Nabíjačka sa inak môže prehriat a nebude správne fungovať.
- Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Po poškodení alebo neodbornom používaní môžu z akumulátora unikať výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevolnosti vyhladajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty.
Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina
z akumulátora do očí, vypláchnite ich a vyhládajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie pokožky alebo popáleniny.
Nabíjačku neprevádzkujte v zatvorených skriniach ani v blízkosti zdrojov tepla. Nabíjačka sa inak môže prehriat a nebude správne fungovať.
- Pri dlhšom nepoužívaní odoberte akumulátor z nabíjačky a vytiahnite sieťovú zástrčku. Šetrenie energiou chráni životné prostredie.
▶ Pri čistení vytiahnite sieťovú zástrčku nabíjačky zo zásuvky. Hrozí nebezpečenstvo úrazu elektrickým prúdom.
▶ Na nabíjačku neskrutkujte ani nenitujte žiadne štítky a značky. Poškodená izolácia nechrání pred úrazom elektrickým prúdom. Použite namiesto toho samolepky.
Opis výrobku a výkonu
Používanie v súlade s určením
Nabíjačka je určená na nabíjanie nabíjateľných FEIN lítiovo-iónových akumulátorov AMPShare alebo partnerov AMPShare.
Vyobrazené komponenty
(1) Nabijacia šachta
(2) Navíjanie kábla
(3) Zelená indikácia nabitia akumulátora
(4) Červená indikácia nabitia akumulátora
Technické údaje
| Nabíjačka GAL 1880 CV | |
| Vecné číslo 9 26 04 332 00 0 | |
| 9 26 04 333 00 0 | |
| 9 26 04 335 00 0 | |
| Nabíjacie napätie akumulátora (au- tomatické roz- poznanie napätia) V= | 18 |
| Nabíjací prúd ^A) A | 8,0 |
| Povolená teplota akumulátora pri nabíjani °C | 0–45 |
| Akumulátory ProCORE18V...: čas nabíjania pri kapacite akumu- látora, cca ^A) | (80 % ^B) ) / akumulá- tor nabitý ^C) |
| - 4,0 Ah min 32 / 51 | |
| Nabíjačka GAL 1880 CV | |
| - 8,0 Ah min 68 / 79 | |
| - 12,0 Ah min 113 / 126 | |
| Štandardné aku-mulátory: čas na-bíjania pri kapaci-te akumulátora, ccaA) | (80 %B) / akumulá-tor nabityC) |
| - 2,0 Ah min | 15 / 30 |
| - 4,0 Ah min | 25 / 35 |
| - 5,0 Ah min 35 / 45 | |
| Počet akumuláto-rových článkov | 5–15 |
| Hmotnosť podľa kg EPTA-Procedure 01:2014 | 0,66 |
| Trieda ochrany | ☐ / II |
A) V závislosti od teploty a typu akumulátora
B) Stav nabitia akumulátora cca 80 %. Akumulátor možno odobrat na okamžité použitie.
C) Stav nabitia akumulátora 95%–100%.
Prevádzka
Uvedenie do prevádzky
▶ Venujte pozornosť napätiu elektrickej siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku elektrického náradia. Nabíjačky označené pre napätie 230 V sa smú používať aj s napätím 220 V.
Proces nabíjania
Inteligentné nabíjanie automaticky rozpozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora.
Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke zostáva vždy úplne nabitý.
Význam indikačných prvkov
Blikanie – zelená indikácia nabíjania akumulátora (3)
Proces rýchlonabíjania sa signalizuje blikaním zelenej indikácie nabíjania akumulátora(3). Akumulátor je možné kedykol'vek vybrat a použit.
Upozornenie: Nabíjanie je možné len vtedy, ked' je teplota akumulátora v povolenom teplotnom rozsahu pre nabíjanie, pozri odsek „Technické údaje“.
Po dosiahnutí cca 80 % kapacity akumulátora sa spomalí blikanie zelenej indikácie nabíjania akumulátora. Proces rýchlonabíjania je týmto ukončený. Ak necháte akumulátor v nabí-
jačke, nabíjací proces bude pokračovať až po úplné nabitie menšou rýchlostou.
Neprerušované svetlo – zelená indikácia nabíjania akumulátora (3)
Neprerušované svetlo zelenej indikácie nabíjania akumulátora (3) signalizuje, že akumulátor je plne nabitý.
na okamžité používanie.
Neprerušované svetlo červenej indikácie nabíjania akumulátora (4) signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu
teploty pri nabíjaní, pozrite odsek „Technické údaje“. Hned’ po dosiahnutí prípustného rozsahu teplôt sa začne proces nabíjania.
Blikanie – červená indikácia nabíjania akumulátora (4)
Blikanie červenej indikácie nabíjania akumulátora (4) signalizuje inú poruchu nabíjania, pozri odsek „Chyby – pričiny a odstránenie“.
Chyby – príčiny a odstránenie
| Príčina Pomoc | |
| Červená indikácia nabitia akumulátora (4) blikáNabíjanie nie je možné | |
| Akumulátor nie je zasu-nutý (alebo nie je zasu-nutý správne) | Nasadťe akumulátor správne do nabíjačky |
| Kontakty akumulátora sú znečistené | Vyčistite kontakty aku-mulátora, napr. viac-násobným zasunutím a vysunutím akumulá-tora, príp. akumulátor vymeňte |
| Akumulátor je po-škodený | Akumulátor vymeňte za nový |
| Indikácie nabitia akumulátora (3), príp. (4) nesvietia | |
| Zástrčka nabíjačky nie je (nie je správne) zasu-nutá do zásuvky | Zástrčku zasuňte do zásuvky (zasuňte ju cel-kom) |
| Príčina Pomoc | |
| Zásuvka, sieťová šnúra alebo nabíjačka je poškodená | Skontrolujte sieťové napätie, nabíjačku dajte prípadne preskúšať v autorizovanom servise elektrického náradia FEIN |
Upozornenia týkajúce sa prác
Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Ovládanie ventilátora, ktoré je integrované do nabíjačky, kontroluje teplotu vloženého akumulátora. Hned' ako sa teplota akumulátora dostane nad cca 0 °C, bude akumulátor ochladzovaný ventilátorom. Zapnutý ventilátor pritom vydáva hluk charakteristický pre proces odvetrávania.
Ak ventilátor nebeží, je poškodený alebo je teplota akumulátora < 0 °C. Doba nabíjania sa tým môže predížit.
Údržba a servis
Údržba a čistenie
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat FEIN alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie FEIN, aby sa zabránilo ohrozeniam bezpečnosti.
Pri častom používaní urobte raz týždenne čistenie. Dodržiavajte pritom nasledujúce pokyny:
– Udržujte kontakty zásuvnej šachty čisté.
– Elektrické kontakty čistite iba nasucho.
– Dbajte na to, aby sa do krytu nabíjačky nedostali žiadne kovové triesky.
Opravy a zákaznícky servis
Nabíjačku dávajte zásadne opravovať, udržiavať a skúšať iba školeným elektrikárom, pretože pri neodbornej oprave môže používatelovi hroziť veľké nebezpečenstvo.
S nabíjačkami a príslušenstvom FEIN, ktoré potrebujú opravu, sa obráťte na váš zákaznícky servis FEIN. Adresu nájdete na internete na
www.fein.com.
Záruka
Záruka na výrobok platí podľa právnych predpisov v krajine predaja. Okrem toho FEIN poskytuje
záruku podľa Záručného vyhlásenia výrobcu FE-IN.
Súčastou štandardnej dodávky vášho výrobku môže byť tiež iba jeden diel spomedzi príslušenstva, ktoré je opísané alebo vyobrazené v tomto návode na obsluhu.
Likvidácia
Nabíjačky, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podla európskej smernice 2012/19/EÚ odpade z elektrických a elektronických zariadení a jej transpozícii do národného právneho poriadku sa musia už nepoužiteľné zariadenia zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.
Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
