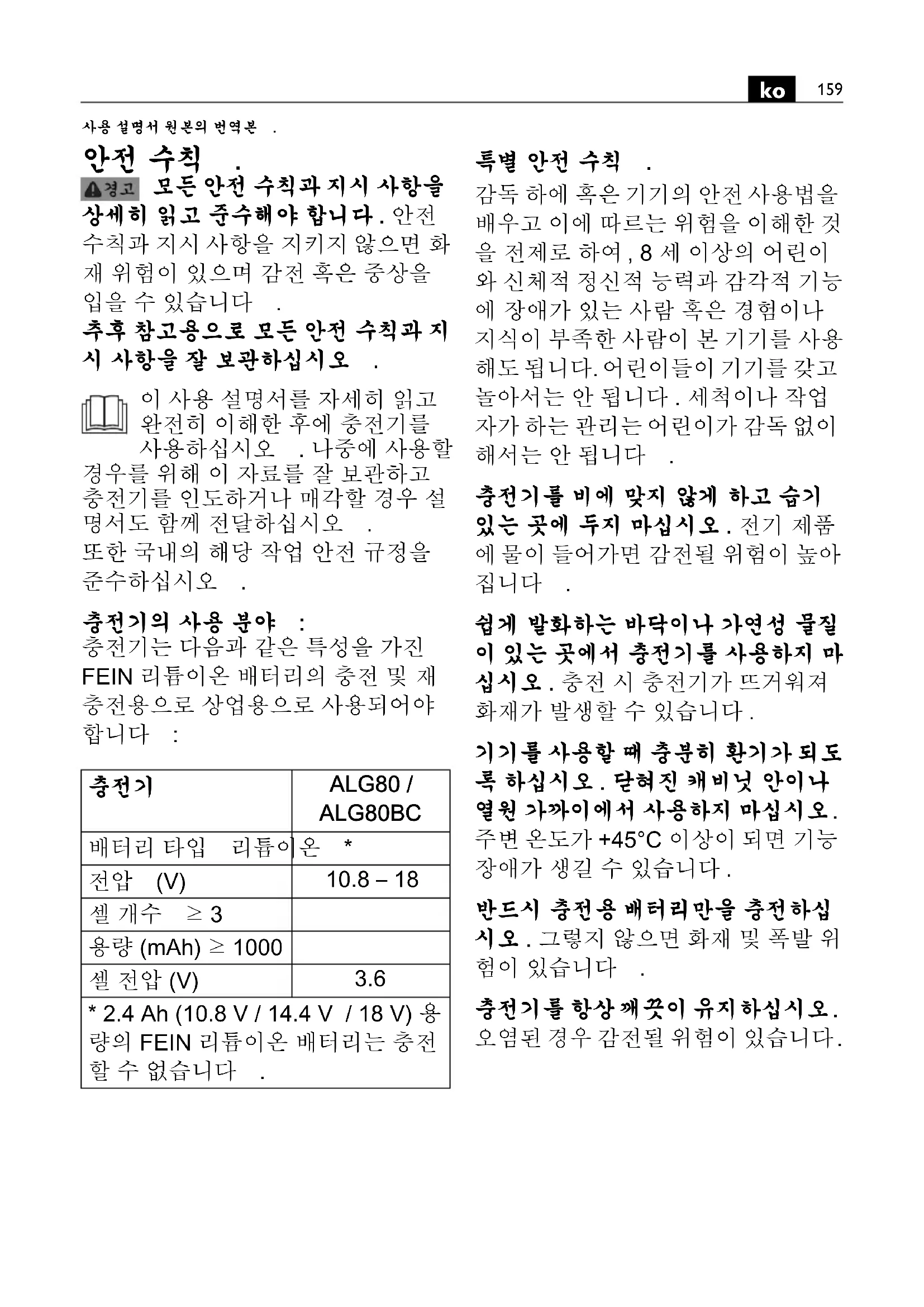

사용 설명서 ALG 80 BC Fein
▲경고 모든 안전 수칙과 지시 사항을 상세히 읽고 준수해야 합니다. 안전 수칙과 지시 사항을 지키지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 사용 설명서를 자세히 읽고
완전히 이해한 후에 충전기를
사용하십시오.나중에 사용할
경우를 위해 이 자료를 잘 보관하고
충전기를 인도하거나 매각할 경우 설
명서도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
충전기의 사용 분야 :
충전기는 다음과 같은 특성을 가진
FEIN 리튬이온 배터리의 충전 및 재
충전용으로 상업용으로 사용되어야
합니다 :
| 층전기 | ALG80 / ALG80BC |
| 배터리 타입 리튬이 | 온 * |
| 전압 (V) | 10.8 – 18 |
| 셀 개수 ≥ 3 | |
| 용량 (mAh) ≥ 1000 | |
| 셀 전압 (V) | 3.6 |
| * 2.4 Ah (10.8 V / 14.4 V / 18 V) 용량의 FEIN 리튬이온 배터리는 충전할 수 없습니다 . |
특별 안전 수칙 .
감독 하에 혹은 기기의 안전 사용법을 배우고 이에 따르는 위험을 이해한 것을 전제로 하여, 8 세 이상의 어린이와 신체적 정신적 능력과 감각적 기능에 장애가 있는 사람 혹은 경험이나지식이 부족한 사람이 본 기기를 사용해도 됩니다. 어린이들이 기기를 갖고 돌아서는 안 됩니다. 세척이나 작업자가 하는 관리는 어린이가 감독 없이해서는 안 됩니다.
층전기를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전기 제품에 물이 들어가면 감전될 위험이 높아 집니다.
쉽게 발화하는 바닥이나 가연성 물질
이 있는 곳에서 총전기를 사용하지 마
십시오. 총전 시 총전기가 뜨거워져
화재가 발생할 수 있습니다.
기기를 사용할 때 충분히 환기가 되도록 하십시오. 달혀진 캐비넛 안이나 열원 가까이에서 사용하지 마십시오.
주변 온도가 +45°C 이상이 되면 기능
장애가 생길 수 있습니다.
반드시 층전용 배터리만을 층전하십시오. 그렇지 않으면 화재 및 폭발 위험이 있습니다.
충전기를 항상 깨끗이 유지하십시오.
오염된 경우 감전될 위험이 있습니다.
사용하기 전에 충전기, 전원 코드와 플러그에 이상이 없는지 확인해 보십시오. 손상된 충전기는 절대 사용하지 마십시오. 충전기를 직접 분해하지 말고 FEIN 사나 FEIN 지정 전문 수리점에 말져 수리하십시오. 손상된 충전기, 전원 코드와 플러그를 사용하면 감전될 위험이 높아집니다.
장시간 사용하지 않을 경우 배터리를 충전기에서 빼고 전원 플러그를 빼 놓으십시오. 에너지 절약으로 환경을 보호할 수 있습니다.
충전기를 청소할 경우 충전기 플러그
를 전원 콘센트에서 빼 놓으십시오.
그렇지 않으면 감전될 수 있습니다.
충전기에 레벨이나 표시를 스크류로 조이거나 리벳으로 접합하는 것은 금지되어 있습니다. 절연장치가 손상되면 감전을 방지할 수 없습니다. 접착 레벨을 사용하십시오.
반드시 귀하의 충전공구에 맞게 제작된 FEIN-배터리 정품만을 충전하십시오. 맞지 않는 손상된 혹은 수리한 배터리, 재생복원 배터리, 모조품 및 타사 제품을 충전할 경우 화재 및 폭발 위험이 있습니다.
주의 ! 블루트스 총전기의 사용으로 다른 장치, 설비, 항공기 및 의료 기기 (예: 심장 박동기, 청력기 등) 의 고장을 야기할 수 있습니다. 또한, 가까운 곳에 있는 사람들과 동물 피해를 완전히 배제할 수 없습니다. 블루트스 ^ 충전기를 의료 기기, 화학 설비, 폭발 위험이 있는 지역 (예: 주유소) 가까이에서 그리고 폭발지역이나 비행기 안에서 사용하지 마십시오. 장기간 신체 가까이에서 작동하지 마십시오.
블루투스® 워드 마크와 로고는 블루투스 SIG, Inc. 의 등록 상표 및 재산입니다. C. & E. Fein GmbH 는 이 워드 마크와 로고의 라이선스 하에 사용합니다.
사용 기호, 약어와 의미.
| 기호,부호 설명 | |
 | 반드시 첨부되어 있는 사용 설명시와 일반 안진수칙을 읽으십시오. |
 | 다음 작업을 실시하기 전에 전원 플러그를 콘센트에서 뼐십시오. |
 | 충전기가 EU 의 해당 지침에 적합하다는 것을 증명합니다. |
 | 진동공구가 영국( 잉글랜드, 웨일스, 스코틀랜드)의 지침에 적합하다는 것을 확인합니다. |
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 . |
 | 리사이클링 표시: 재생 가능한 소재임을 나타냅니다 |
 | 폐기용 충전기와 기타 전기 및 진동 제품은 별도로 수기하여 환경 친화적인 방법으로 재생활 수 있도록 해야 합니다 . |
☐ | 이중 또는 보강된 절연 제품베터리 타입 |
 | EPTA-Procedure 01에 따른 중량 |
 | 시간 지연 퓨즈, 이때 X는 IEC 60127에 부응한 시간/진류 특성곡선 표시입니다. |
 | 기기를 실내에서만 사용하고 비가 오거나 습기 있는 곳에 두지 마십시오. |
 | 직류 |
 | 위험한 진압 |
 | 진압 경고 |
 | USB 총진 포트 |
| [TOCD] | 블루투스® 기능싱 |
| A) | 모바일 단말기는 블루투스® 저전력 장치와 호환되어야 하고 (버전 4.1), 일반 액세스 프로파일 (GAP)을 지원해야 합니다. |
| B) | 범위는 사용 중인 수신기를 포함하여 외부 조건에 따라 달라질 수 있습니다. 밀폐된 공간에서 금속 장벽 (벽, 선만 등)을 동과할 경우 블루투스® 작동 범위가 훨씬 감소할 수 있습니다. |
| 부호 국제 단위 | 국내 단위 설명 | | |
| U_1 | V | V | 정격 전원 전압 |
| U_2 | V--- | V--- | 정격 출력 전압 (배터리 정격 전압 ) |
| P_1 | W | W | 입력 |
| fHz Hz | | | 주파수 |
| I_max | mA mA | | 최대 정격 출력 전류 ( 최대 정격 충전 전류 ) |
| C | Ah Ah | | 용량 |
| t | min min | | 충전 시간 |
| T | °C/ °F °C/ °F | | 온도 |
| [IMAGE] | m m | | 블루투스® 최대 범위 |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 |
사용 방법
배터리를 끼우지 않은 상태에서 충전기를 콘센트에 연결 하십시오. 녹색 LED 표시등이 쳐지고 작동 준비 상태를 나타냅니다.
배터리를 끼우십시오.
충전 과정이 진행되는 동안 녹색등이 깜박입니다.
충전 과성이 끝나면 녹색 연속등이 켜집니다.
배터리 온도가 충진 온도 범위인 5°C에서 45°C에 있으면 자동으로 급속 충진이 시작됩니다.
리튬이온배터리 충진이 완료되면 충전기가 자동으로 꺼집니다.
충진된 배터리를 다시 장착하면 과충전되어 배터리의 수명이 짧아집니다.
올바른 방법으로 충진했는데도 배터리 작동 시간이 짧아지면 배터리의 수명이 다한 것입니다.
충전기 내부 온도에 따라 내장된 팬이 커졌다 꺼졌다 합니다.
ALG80BC 모델의 경우 녹색과 정색 LED 가 변갈아 깜박이면 블루투스® 모듈의 작동 준비 상태를 표시합니다. 청색 LED 가 계속 커지면 블루투스® 가 연결되어 있음을 의미합니다.
LED 표시기의 의미
| LED 표시기 의미 | |
녹색 연속등 | 충전기가 작동 준비 상태이며 진원이 연결되어 있습니다. |
ALG80BC:청색 연속등 | 충전기가 작동 준비 상태이며 진원이 연결되어 있습니다.블루투스®모들이 모바일 단말기와 연결되었습니다.참고 :블루투스®모들이 장시간 비활성화되면 자동으로 절전 모드로 전환됩니다. 리튬이온 배터리를 다시 꽃으면 블루투스®모들이 다시 활성화됩니다 . |
황색 연속등 | 배터리 온도가 5°C에서 +45°C 사이의 충전 범위 밖에 있습니다.배터리가 허용 충전온도 범위에 도달하면 급속 충전이 시작됩니다. |
적색 연속등 | 충전이 불가능하며 다음의 원인이 있을 수 있습니다:- 접촉 부위가 깨끗하지 않습니다.조치:배터리를 여러분 꽃았다 햱다 하여 접촉 부위를 깨끗하게 하십시오.- 배터리가 고장입니다.조치:배터리를 교환하십시오! |
 | 충전 과정□ 녹색 연속등※ 깜바이는 LED |
 | 급속 충전이 시작됩니다 . |
 | 급속 충전 중입니다 .배터리의 충전 상태 ≤ 25% |
 | 급속 충전 중입니다 .배터리의 충전 상태 ≤ 50% |
 | 급속 충전 중입니다 .배터리의 충전 상태 ≤ 75% |
 | 급속 충전이 종료됩니다 .배터리의 충전 상태 ≥ 75% |
 | 배터리가 끼워져 있으면 LED 가 계속 꺼져 있습니다 :급속 충전이 종료됩니다 .배터리가 완전히 충전된 상태에서 1 시간 이상 충전기에 있습니다. |
| 충전기와 배터리의 충전 표시기는 기술적인 이유로 시간 차이가 있을 수 있습니다. |
블루투스®연결
충전기를 블루투스® 저전력 단말기와 연결함으로써 충전기와 단말기 간에 데이터를 진송할 수 있습니다. 이를 위해 모바일 단말기에 FEIN 서비스 앱을 설치하고 FEIN 서비스 앱 지침을 따르십시오.
FEIN 서비스 엑을 사용하면 다음이 가능합니다:
- FEIN 전동공구의 등록
- FEIN 전동공구의 관리
-충전기와 배터리의 상태 점검
- 기타 정보에 대한 액세스.
FEIN 서비스 앱을 위한 QR 코드를 여기서 찾을 수 있습니다 :
iOS > V5.0
Android > V6.0
참고:
완전히 충전된 배터리 팩을 충전기에 삽입하면 충전기가 비활성 상태로 유지되고 배터리 팩이 my.FEIN 앱에서 인식되지 않습니다.
베터리 팩이 부분적으로 방진되면 다시 삽입하십시오.
제조일자가 01.01.2021 이전인 배터리 팩의 경우 일련 번호가 my.FEIN 앱에서 잘못 표시될 수 있습니다. 이 경우 현재 충전 상태만 확인할 수 있습니다. 삽입된 배터리 팩의 충전 주기 수를 표시할 수 없습니다.
보수정비 및 고객 서비스.
일주일에 한번씩, 빈번하게 사용하는 경우 자주 실시해 주십시오 :
-총전기와배터리의접촉면을깨끗하게유지하십시오.
- 전기가 흐르는 접촉 부위는 반드시 마른 상태로 달아 주십시오.
- 총진기 하우징 안으로 금속 파편이 들어가지 않도록 주의하십시오.
충전기 연결 코드가 손상된 경우 제조사 또는 대리점에서 구매 가능한 특별한 연결 코드로 교체해야 합니다.
플질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 충전기 공급 내역에는 이 사용 설명서와 그림에 나와 있는 부품 중 일부만 들어 있을 수도 있습니다.
환경 보호,처리
포장재, 폐기용 충진기 및 부품은 환경 친화적인 방법으로 재생할 수 있도록 분류해야 합니다.
베터리를 반드시 방진된 상태로 폐기하십시오.
완진히 방전되지 않은 베터리는 단락되는 것을 방지하기 위해 단자 부위에 접착 데이프를 묶여 결연하십시오.
