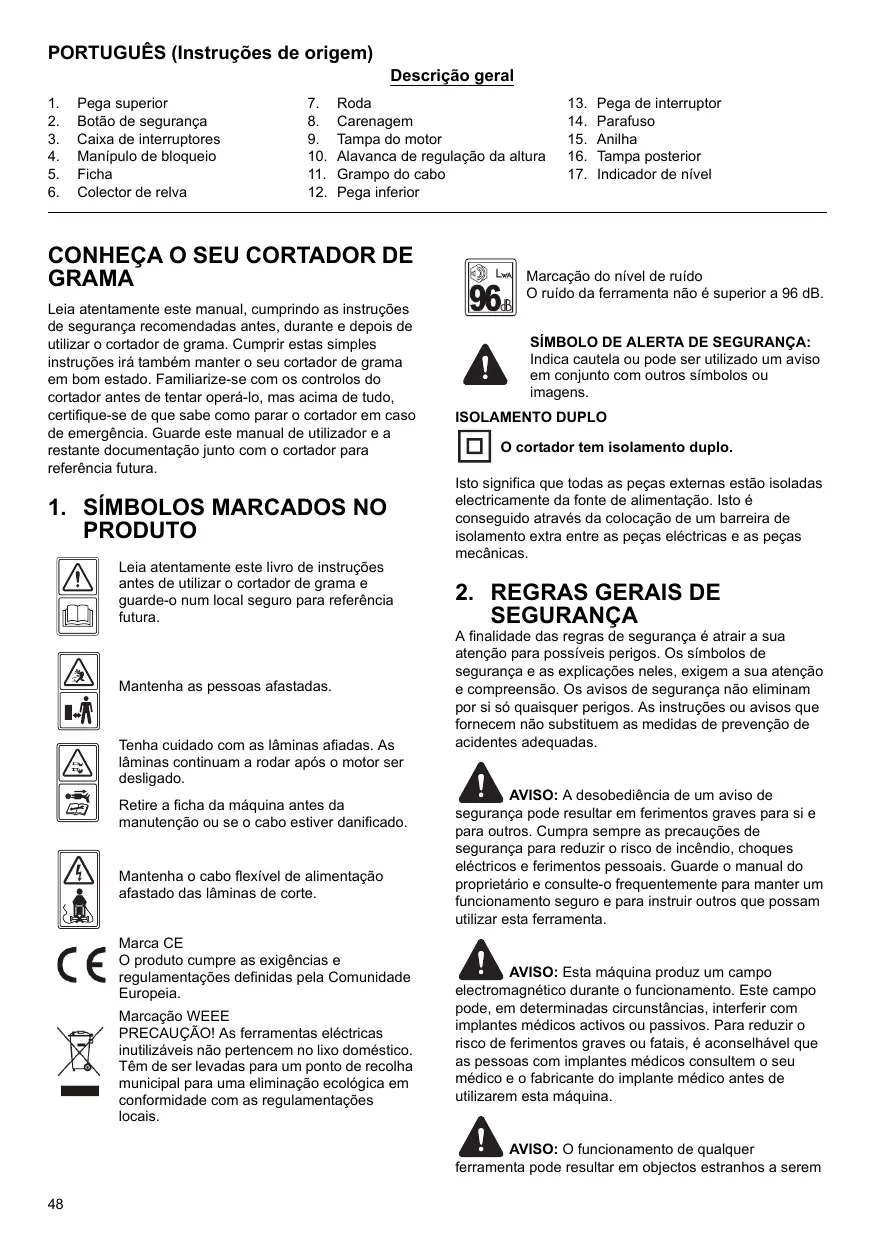

PORTUGUÊS (Instruções de origem) Descrição geral

Pega superior Botão de segurança Caixa de interruptores Manípulo de bloqueio Ficha Colector de relva

Roda Carenagem Tampa do motor Alavanca de regulação da altura Grampo do cabo Pega inferior

CONHEÇA O SEU CORTADOR DE

GRAMA Leia atentamente este manual, cumprindo as instruções de segurança recomendadas antes, durante e depois de utilizar o cortador de grama. Cumprir estas simples instruções irá também manter o seu cortador de grama em bom estado. Familiarize-se com os controlos do cortador antes de tentar operá-lo, mas acima de tudo, certifique-se de que sabe como parar o cortador em caso de emergência. Guarde este manual de utilizador e a restante documentação junto com o cortador para referência futura.

1. SÍMBOLOS MARCADOS NO

PRODUTO Leia atentamente este livro de instruções antes de utilizar o cortador de grama e guarde-o num local seguro para referência futura. Mantenha as pessoas afastadas. Tenha cuidado com as lâminas afiadas. As lâminas continuam a rodar após o motor ser desligado. Retire a ficha da máquina antes da manutenção ou se o cabo estiver danificado. Mantenha o cabo flexível de alimentação afastado das lâminas de corte. Marca CE O produto cumpre as exigências e regulamentações definidas pela Comunidade Europeia. Marcação WEEE PRECAUÇÃO! As ferramentas eléctricas inutilizáveis não pertencem no lixo doméstico. Têm de ser levadas para um ponto de recolha municipal para uma eliminação ecológica em conformidade com as regulamentações locais.

Pega de interruptor Parafuso Anilha Tampa posterior Indicador de nível Marcação do nível de ruído O ruído da ferramenta não é superior a 96 dB. SÍMBOLO DE ALERTA DE SEGURANÇA: Indica cautela ou pode ser utilizado um aviso em conjunto com outros símbolos ou imagens. ISOLAMENTO DUPLO O cortador tem isolamento duplo. Isto significa que todas as peças externas estão isoladas electricamente da fonte de alimentação. Isto é conseguido através da colocação de um barreira de isolamento extra entre as peças eléctricas e as peças mecânicas.

SEGURANÇA A finalidade das regras de segurança é atrair a sua atenção para possíveis perigos. Os símbolos de segurança e as explicações neles, exigem a sua atenção e compreensão. Os avisos de segurança não eliminam por si só quaisquer perigos. As instruções ou avisos que fornecem não substituem as medidas de prevenção de acidentes adequadas. AVISO: A desobediência de um aviso de segurança pode resultar em ferimentos graves para si e para outros. Cumpra sempre as precauções de segurança para reduzir o risco de incêndio, choques eléctricos e ferimentos pessoais. Guarde o manual do proprietário e consulte-o frequentemente para manter um funcionamento seguro e para instruir outros que possam utilizar esta ferramenta. AVISO: Esta máquina produz um campo electromagnético durante o funcionamento. Este campo pode, em determinadas circunstâncias, interferir com implantes médicos activos ou passivos. Para reduzir o risco de ferimentos graves ou fatais, é aconselhável que as pessoas com implantes médicos consultem o seu médico e o fabricante do implante médico antes de utilizarem esta máquina. AVISO: O funcionamento de qualquer ferramenta pode resultar em objectos estranhos a serem

projectados para os seus olhos, o que pode resultar em danos graves nos olhos. Antes de iniciar o funcionamento da ferramenta eléctrica, use sempre óculos de segurança ou óculos de protecção com protecções laterais e, quando necessário, protecção de rosto completa. É aconselhável utilizar uma máscara de segurança de visão ampla em vez de óculos ou óculos de protecção padrão com protecção lateral. IMPORTANTE

1. Leia atentamente as instruções. Familiarize-se com

os controlos e a utilização adequada do equipamento.

2. Nunca permita que crianças ou pessoas não

familiarizadas com estas instruções utilizem o cortador de grama. As regulamentações locais podem restringir a idade do operador.

3. Nunca corte relva com pessoas, especialmente,

crianças ou animais por perto.

4. Lembre-se que o operador ou o utilizador é

responsável pelos acidentes ou perigos que ocorrem a outras pessoas ou à sua propriedade.

5. Durante o corte, use sempre calçado adequado e

calças longas. Não utilize o equipamento descalço ou com sandálias; Evite usar roupas largas ou com fios ou gravatas.

6. Inspeccione minuciosamente a área onde vai utilizar o

equipamento e retire todos os objectos que podem ser projectados pela máquina.

7. Antes de utilizar, inspeccione sempre visualmente

para se certificar de que as lâminas, parafusos das lâminas e o conjunto do cortador não estão gastos ou danificados. Substitua as lâminas e parafusos gastos e danificados por conjuntos para preservar o equilíbrio. Substitua etiquetas danificadas ou ilegíveis.

8. Antes da utilização, verifique o cabo de alimentação e

de extensão por sinais de danos ou desgaste. Se o cabo se danificar durante a utilização, desligue imediatamente o cabo da alimentação. NÃO TOQUE NO CABO ANTES DE DESLIGAR A ALIMENTAÇÃO. Não utilize o aparelho se o cabo estiver danificado ou gasto.

9. Corte a relva apenas durante o dia ou com uma boa

10. Evite operar o equipamento na relva molhada, quando

11. Certifique-se de que tem sempre um bom apoio de

12. Caminhe, nunca corra.

13. Para máquinas com rodas; corte a relva nos declives

na transversal, nunca para cima e para baixo.

14. Tenha muito cuidado quando mudar de direcção nos

15. Não corte a relva em declives com uma inclinação

16. Tenha muito cuidado quando recuar ou puxar o

cortador de grama na sua direcção.

17. Pare as lâminas se o cortador de grama tiver de ser

inclinado para transporte quando atravessar superfícies que não relva e quando transportar o cortador de grama de e para a área a cortar.

18. Nunca opere o cortador de grama com protecções

defeituosas ou sem dispositivos de segurança, por exemplo, deflectores e/ou colectores de relva, em posição.

19. Ligue o motor com cuidado de acordo com as

instruções e com os pés bem afastados das lâminas.

20. Não incline o cortador de grama quando ligar o motor,

excepto se o cortador de grama tiver de ser inclinado para ligar. Neste caso, não a incline mais do que necessário e levante apenas a parte afastado do operador.

21. Não ligue o motor quando se encontrar em frente ao

canal de escoamento.

22. Não coloque as mãos ou os pés perto ou debaixo das

peças rotativas. Mantenha-se sempre afastado da abertura de descarga.

23. Nunca desloque ou transporte um cortador de grama

com o motor em funcionamento.

24. Pare o motor e desligue a ficha. Certifique-se de que

todas as peças móveis pararam por completo. - sempre que abandona a máquina: - antes de eliminar bloqueios ou desentupir o canal de escoamento; - antes de verificar, limpar ou efectuar reparações no cortador de grama; - após bater num objecto estranho. Inspeccione o cortador de grama por danos e efectue reparações antes de ligar e operar novamente o cortador de grama. Se o cortador de grama começar a vibrar de forma estranha (verifique imediatamente): - inspeccione por danos; - substitua ou repare quaisquer partes danificadas; - inspeccione e aperte quaisquer peças soltas.

25. Desligue o cortador:

- sempre que abandonar o cortador de grama.

26. Mantenha todas as porcas e parafusos apertados

para se certificar de que o equipamento se encontra em bom estado.

27. Verifique frequentemente o colector de relva por

desgaste e deterioração.

28. Por razões de segurança, substitua as peças gastas

29. Não utilize o cortador de grama se os cabos estiverem

danificados ou gastos.

30. Não ligue um cabo danificado à alimentação nem

toque num cabo danificado antes de ser desligado da alimentação. Um cabo danificado pode resultar no contacto com peças sob tensão.

31. Não toque na lâmina antes da máquina ser desligada

da alimentação e antes da lâmina parar por completo.

32. Mantenha os cabos de extensão afastados da lâmina.

A lâmina pode causar danos nos cabos e resultar no contacto com peças sob tensão.

33. Para desligar a alimentação (isto é, puxar a ficha da

tomada): - sempre que deixar a máquina sem supervisão; - antes de eliminar um bloqueio;

- antes de verificar, limpar ou efectuar reparações na máquina; - após bater num objecto estranho; - sempre que a máquina começar a vibrar de forma estranha.

34. As crianças não podem utilizar a máquina.

35. Este aparelho não se destina à utilização por pessoas

com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que tenham sido supervisionadas ou formadas, relativamente à utilização do aparelho, por uma pessoa responsável pela sua segurança.

36. Se o cabo flexível externo estiver danificado, deve ser

exclusivamente substituído pelo fabricante, agente de assistência ou uma pessoa igualmente qualificada de modo a evitar um perigo (mais pesado do que H05VV-F 2 x 1,0 mm2).

37. As instruções para o funcionamento seguro do

aparelho, incluindo uma recomendação de que o aparelho deve ser fornecido através de um Dispositivo de Corrente Residual (RCD) com uma corrente de paragem inferior a 30 mA.

38. Tenha cuidado durante o ajuste da máquina para

evitar prender dedos entre as lâminas em movimento e as peças fixas da máquina.

39. Permita sempre que a máquina arrefeça antes de a

40. Ao efectuar manutenção nas lâminas, lembre-se de

que, mesmo que a fonte de alimentação esteja desligada, as lâminas podem ser movidas.

41. Substitua as peças desgastadas ou danificadas por

razões de segurança; Utilize apenas peças sobresselentes e acessórios genuínos.

42. Tenha cuidado durante o ajuste do aparelho para

evitar prender dedos entre as lâminas em movimento e as peças fixas do aparelho.

43. Se o cabo de alimentação estiver danificado, tem de

ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas, de modo a evitar perigos.

3. IDENTIFICAÇÃO GERAL

Modelo EM-380 Tensão nominal 230-240 V~ Frequência nominal 50 Hz Potência nominal

Velocidade sem carga

Capacidade do colector de relva 40 L Largura de corte 380 mm Peso líquido 13 kg Grau de protecção contra líquido IP24 Regulação da altura 25-75 mm, 6 regulações

Modelo EM-380 Nível de pressão sonora na posição 83 dB (A), do operador K=3 dB (A) Nível de potência sonora medida 93,4 dB (A), K=2,13 dB (A) Nível de potência sonora garantida 96 dB (A) Vibração máx. 2,88 m/s2, K=1,5 m/s2

A) Fixe as pegas inferiores no corpo da unidade sem bloquear os manípulos. (Fig. 2A/Fig. 2B/Fig. 2C) B) Ligue a pega superior e a pega inferior com parafusos, anilhas e manípulos de bloqueio. (Fig. 2D/ Fig. 2E/Fig. 2F) C) Instale o grampo do cabo na posição mostrada e, de seguida, instale o cabo. (Fig. 2G/Fig. 2H)

colector de relva. Existe um indicador de nível na parte superior do colector de relva que mostra se o colector está vazio ou cheio: - Se o colector estiver cheio, o indicador colapsa; assim que isto acontecer, pare imediatamente e esvazie o colector, certifique-se de que está limpo e de que a rede é ventilada. (Fig. 3D) - O indicador de nível enche se o colector não estiver cheio durante a deslocação. (Fig. 3E) IMPORTANTE: Se a posição da abertura do indicador estiver muito suja, o indicador não irá encher, neste caso, limpe imediatamente a posição da abertura do indicador.

6. REGULAÇÃO DA ALTURA DE

CORTE Aplique pressão para fora para desengatar a alavanca da armação. Desloque a alavanca para a frente ou para trás para ajustar a altura. A altura (da lâmina ao solo) pode ser ajustada de 25 mm (posição 1) a 75 mm (posição 6), 6 posições de altura. Todas as rodas estarão à mesma altura de corte. (Fig. 4A/Fig. 4B) AVISO: Efectue apenas esta regulação quando a lâmina está parada. AVISO: Desligue o cabo eléctrico da fonte de alimentação.

SEGURANÇA a) Opere sempre com o deflector ou colector de relva na posição correcta. b) Desligue sempre o motor antes de retirar o colector de relva ou regular a altura da posição de corte.

1. Antes de cortar relva, retire todos os objectos

estranhos da relva que possam ser projectados pela máquina. Durante o corte, permaneça atento por quaisquer objectos estranhos que possa não ter visto. (Fig. 5A)

2. Nunca levante a parte traseira do cortador ao ligar o

motor ou durante o funcionamento normal. (Fig. 5B)

3. Nunca coloque as mãos ou os pés debaixo do

compartimento inferior ou no canal de escoamento traseiro enquanto o motor está em funcionamento. (Fig. 5C)

Antes de ligar o cortador de grama à fonte de alimentação eléctrica, certifique-se de que a tensão de alimentação da corrente eléctrica é 230-240 V~ 50 Hz. Antes de ligar o cortador de grama, fixe o cabo de extensão com a máquina, conforme mostrado na Fig. 6A. Ligue o motor da seguinte forma. (Fig. 6B) a) Prima o botão de segurança (1). b) E, entretanto, puxe a pega de interruptor (2) e continue a segurá-la. Se soltar a pega de interruptor, o motor irá desligar-se. PRECAUÇÃO: A lâmina começa a rodar assim que o motor é ligado. AVISO: Os elementos de corte continuam a rodar após o motor ser desligado.

Elimine os detritos da relva. Certifique-se de que a relva está isenta de pedras, paus, cabos ou outros objectos estranhos que podem ser acidentalmente projectados pelo cortador, em qualquer direcção, e causar ferimentos pessoais graves no utilizador e outras pessoas, assim como danos na propriedade e nos objectos envolventes. Não corte relva molhada. Para um corte de relva eficaz, não corte relva molhada porque esta tende a aderir ao lado inferior da carenagem, evitando um corte de relva adequado das aparas da relva. Não corte mais do que 1/3 do comprimento da relva. O corte recomendado para o corte de relva é 1/3 do comprimento da relva. A velocidade terá de ser ajustada para que as aparas possam ser dispersas uniformemente na relva. Para um corte particularmente duro na relva espessa, pode ser necessário usar uma das velocidades mais lentas de modo a obter um corte de relva bem efectuado. Quando efectuar o corte de relva na relva longa, pode ter que cortar a relva em duas passagens, baixando a lâmina mais 1/3 do comprimento para o segundo corte e talvez cortando num padrão diferente do padrão utilizado pela primeira vez. Sobrepor um pouco o corte em cada passagem fará com que tenha de limpar quaisquer aparas na relva. O cortador deve ser sempre utilizado à velocidade máxima para obter o melhor corte e permitir a realização de um corte de relva mais eficaz. Limpe a parte inferior da carenagem. Certifique-se de que limpa a parte inferior da carenagem de corte após cada utilização para evitar uma acumulação de relva, o que resultaria num mau “mulching”. Cortar folhas. O corte de folhas também pode ser benéfico para a sua relva. Quando efectuar o corte de folhas, certifique-se de que estas estão secas e não são demasiado espessas. Não aguarde que todas as folhas caiam das árvores antes de efectuar o corte. AVISO: Se colidir contra um objecto estranho, desligue o motor. Retire a ficha da corrente eléctrica, inspeccione minuciosamente o cortador por quaisquer danos e repare os danos antes de reiniciar e utilizar o cortador. A vibração excessiva do cortador durante o funcionamento é uma indicação de danos. A unidade deve ser inspeccionada e reparada imediatamente.

A lâmina é feita de aço torcido. Será necessário remoldála frequentemente (com uma mó). Certifique-se de que está sempre equilibrada (uma lâmina desequilibrada irá causar vibrações perigosas). Para verificar o equilíbrio, introduza uma haste redonda no orifício central e segure a lâmina na horizontal. Uma lâmina equilibrada irá permanecer na horizontal. Se a lâmina não estiver equilibrada, a extremidade pesada irá rodar para baixo. Molde novamente a extremidade pesada até a lâmina ficar equilibrada. Para remover a lâmina (1), desaperte o parafuso da lâmina (2) e substitua quaisquer peças danificadas. Aquando da montagem, certifique-se de que as extremidades de corte estão viradas no sentido de rotação do motor. O parafuso da lâmina (2) tem de ser apertado a um binário de 20 N.m. AVISO: Para assistência, substitua a lâmina com: APENAS DOLMAR 7290731. AVISO: Desligue o cabo eléctrico da fonte de alimentação. AVISO: Proteja as mãos utilizando luvas robustas ou um pano para agarrar as lâminas de corte ao substituir a lâmina.

10. CABOS DE EXTENSÃO

Só deve utilizar cabos de extensão para utilização exterior, trabalho normal com PVC com uma área de secção transversal superior a 1,0 mm2 (mais pesado do que H05VV-F 2 x 1,0 mm2). Antes de utilizar, verifique o cabo de alimentação e de extensão por sinais de danos durante a utilização, desligue o cabo em caso de sinais de danos ou desgaste. Se o cabo se danificar durante a utilização, desligue imediatamente o cabo da

alimentação. NÃO TOQUE NO CABO ANTES DE DESLIGAR A ALIMENTAÇÃO. Não utilize o aparelho se o cabo estiver danificado ou gasto. Mantenha o cabo de extensão afastado dos elementos de corte. AVISO: Certifique-se sempre de que as aberturas de ventilações estão isentas de detritos.

11. MANUTENÇÃO E CUIDADOS

AVISO: Antes de efectuar qualquer trabalho de manutenção ou limpeza, retire sempre a ficha da corrente eléctrica! Não pulverize a unidade com água. A entrada de água pode destruir a unidade de combinação interruptor-ficha e o motor eléctrico. Limpe a unidade com um pano, vassourinha, etc. É necessária uma inspecção por peritos, não efectue regulações sozinho, contacte a Dolmar centro de assistência autorizado: a) Se o cortador de grama bater num objecto. b) Se o motor parar repentinamente. c) Se a lâmina estiver deformada (não alinhe!) d) Se o veio do motor estiver deformado (não alinhe!) e) Se ocorrer um curto-circuito quando o cabo está ligado. f) Se as engrenagens estiverem danificadas. g) Se a correia trapezoidal tiver defeitos. h) Utilize apenas peças e acessórios de substituição recomendados pelo fabricante.

12. RESOLUÇÃO DE PROBLEMAS

Avaria Acção correctiva O motor não arranca Verifique o cabo de ligação da corrente eléctrica. Comece na relva curta ou numa área que já tenha sido cortada. Limpe o canal de descarga/estrutura a lâmina de corte tem de rodar livremente. Corrija a altura de corte. Verifique a escova de carvão do motor, se estiver gasta, substitua-a a HT118. Quebras de potência do motor Corrija a altura de corte. Limpe o canal de descarga/estrutura. Afie/substitua a lâmina de corte centro de assistência autorizado. O colector de relva não está cheio Corrija a altura de corte. Deixe a relva secar. Afie/substitua a lâmina de corte centro de assistência autorizado. Limpe a grelha no colector de relva. Limpe o canal de descarga/estrutura. A roda motriz tracção não funciona Ajuste o cabo flexível. Verifique a correia trapezoidal/ engrenagens centro de assistência autorizado. Verifique as rodas motrizes por danos.

AVISO: Antes de efectuar qualquer trabalho de manutenção ou limpeza, retire sempre a ficha da corrente eléctrica e aguarde que o cortador pare por completo. PRECAUÇÃO: As avarias que não podem ser corrigidas com a ajuda desta tabela só podem ser rectificadas por um centro de assistência autorizado da Dolmar.

13. ELIMINAÇÃO ECOLÓGICA

De acordo com a directiva UE sobre equipamento eléctrico e electrónico e implementação na lei nacional, todas as ferramentas eléctricas têm de ser recolhidas separadamente e recicladas ecologicamente. Eliminação alternativa: Se o proprietário da ferramenta eléctrica não devolver a ferramenta ao fabricante, ele é responsável pela eliminação adequada num ponto de recolha designado que prepara o dispositivo para reciclagem de acordo com as leis e regulamentações nacionais de reciclagem. Isto não inclui acessórios e ferramentas sem componentes eléctricos ou electrónicos.

CONFORMIDADE CE (Apenas para países europeus) O abaixo-assinado, Rainer Bergfeld, assim autorizado pela Dolmar GmbH, declara que as máquinas DOLMAR: Designação da máquina: Cortador de Grama Elétrico Nº/Tipo de modelo: EM-380 Especificações: Consulte “4. Dados técnicos” são de produção em série e Está em conformidade com as directivas europeias seguintes: 2004/108/EC, 2006/42/EC, 2000/14/EC & 2005/88/EC, 2006/95/EC E são fabricadas de acordo com as normas e documentos padronizados seguintes EN 60335-1, EN 60335-2-77, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 A documentação técnica está arquivada em: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg O procedimento de avaliação da conformidade requisitado pela Directiva 2000/14/EC estava de acordo com o anexo VI. Corpo notificado: TÜV SÜD Industrie Service GmbH Westendstraße 199, 80686 München, Alemanha Número de identificação: 0036 Modelo: EM-380 Nível de potência sonora medida: 93,4 dB (A) Nível de potência sonora garantida: 96 dB(A)
