MANUALE UTENTE EM380 DOLMAR

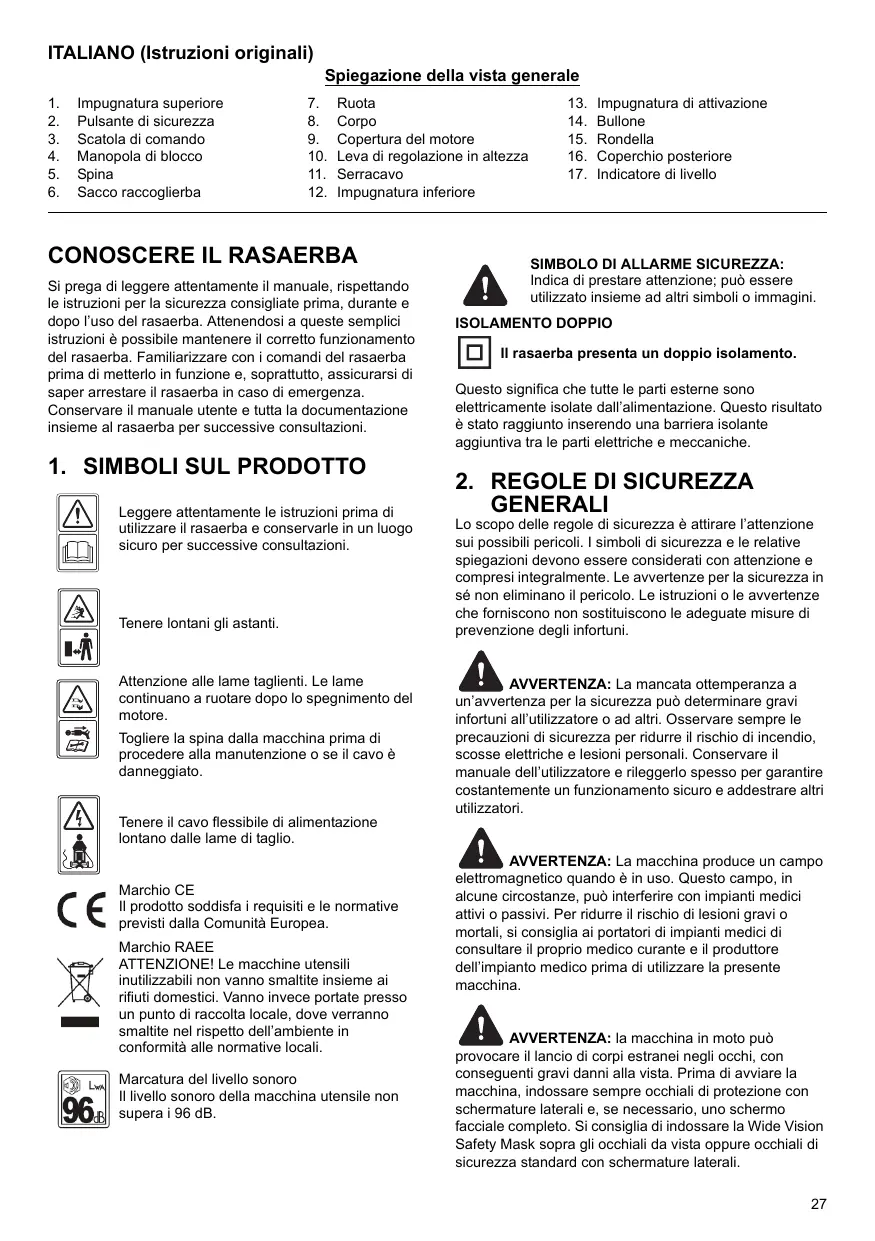

ITALIANO (Istruzioni originali) Spiegazione della vista generale

Impugnatura superiore Pulsante di sicurezza Scatola di comando Manopola di blocco Spina Sacco raccoglierba

Ruota Corpo Copertura del motore Leva di regolazione in altezza Serracavo Impugnatura inferiore

CONOSCERE IL RASAERBA

Si prega di leggere attentamente il manuale, rispettando le istruzioni per la sicurezza consigliate prima, durante e dopo l’uso del rasaerba. Attenendosi a queste semplici istruzioni è possibile mantenere il corretto funzionamento del rasaerba. Familiarizzare con i comandi del rasaerba prima di metterlo in funzione e, soprattutto, assicurarsi di saper arrestare il rasaerba in caso di emergenza. Conservare il manuale utente e tutta la documentazione insieme al rasaerba per successive consultazioni.

1. SIMBOLI SUL PRODOTTO

Leggere attentamente le istruzioni prima di utilizzare il rasaerba e conservarle in un luogo sicuro per successive consultazioni. Tenere lontani gli astanti. Attenzione alle lame taglienti. Le lame continuano a ruotare dopo lo spegnimento del motore. Togliere la spina dalla macchina prima di procedere alla manutenzione o se il cavo è danneggiato. Tenere il cavo flessibile di alimentazione lontano dalle lame di taglio. Marchio CE Il prodotto soddisfa i requisiti e le normative previsti dalla Comunità Europea. Marchio RAEE ATTENZIONE! Le macchine utensili inutilizzabili non vanno smaltite insieme ai rifiuti domestici. Vanno invece portate presso un punto di raccolta locale, dove verranno smaltite nel rispetto dell’ambiente in conformità alle normative locali. Marcatura del livello sonoro Il livello sonoro della macchina utensile non supera i 96 dB.

Impugnatura di attivazione Bullone Rondella Coperchio posteriore Indicatore di livello SIMBOLO DI ALLARME SICUREZZA: Indica di prestare attenzione; può essere utilizzato insieme ad altri simboli o immagini. ISOLAMENTO DOPPIO Il rasaerba presenta un doppio isolamento. Questo significa che tutte le parti esterne sono elettricamente isolate dall’alimentazione. Questo risultato è stato raggiunto inserendo una barriera isolante aggiuntiva tra le parti elettriche e meccaniche.

2. REGOLE DI SICUREZZA

GENERALI Lo scopo delle regole di sicurezza è attirare l’attenzione sui possibili pericoli. I simboli di sicurezza e le relative spiegazioni devono essere considerati con attenzione e compresi integralmente. Le avvertenze per la sicurezza in sé non eliminano il pericolo. Le istruzioni o le avvertenze che forniscono non sostituiscono le adeguate misure di prevenzione degli infortuni. AVVERTENZA: La mancata ottemperanza a un’avvertenza per la sicurezza può determinare gravi infortuni all’utilizzatore o ad altri. Osservare sempre le precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche e lesioni personali. Conservare il manuale dell’utilizzatore e rileggerlo spesso per garantire costantemente un funzionamento sicuro e addestrare altri utilizzatori. AVVERTENZA: La macchina produce un campo elettromagnetico quando è in uso. Questo campo, in alcune circostanze, può interferire con impianti medici attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, si consiglia ai portatori di impianti medici di consultare il proprio medico curante e il produttore dell’impianto medico prima di utilizzare la presente macchina. AVVERTENZA: la macchina in moto può provocare il lancio di corpi estranei negli occhi, con conseguenti gravi danni alla vista. Prima di avviare la macchina, indossare sempre occhiali di protezione con schermature laterali e, se necessario, uno schermo facciale completo. Si consiglia di indossare la Wide Vision Safety Mask sopra gli occhiali da vista oppure occhiali di sicurezza standard con schermature laterali.

IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL’USO. CONSERVARE PER RIFERIMENTO FUTURO.

1. Leggere attentamente le istruzioni. Acquisire

familiarità con i comandi e con l’uso corretto dell’apparecchiatura.

2. Non permettere che il rasaerba venga utilizzato da

bambini o da persone che non abbiano dimestichezza con le presenti istruzioni. Le leggi locali possono stabilire un’età minima per l’operatore.

3. Non utilizzare il rasaerba in presenza di persone, in

particolare bambini, o animali nelle vicinanze.

4. L’operatore o l’utilizzatore è responsabile per incidenti

o pericoli causati ad altre persone o alle proprietà di queste ultime.

5. Durante la rasatura, indossare sempre calzature

robuste e pantaloni lunghi. Non utilizzare l’apparecchiatura a piedi scalzi o con sandali aperti. Evitare di indossare abiti non aderenti o con lacci e cordicelle ciondolanti.

6. Ispezionare a fondo l’area in cui dovrà essere

utilizzata la macchina e rimuovere tutti gli oggetti che potrebbero essere scagliati dalla stessa.

7. Prima dell’uso, ispezionare visivamente la macchina

per controllare che le lame, i bulloni e il gruppo di taglio non siano usurati o danneggiati. Sostituire le lame e i bulloni usurati o danneggiati in gruppi per mantenere l’equilibratura. Sostituire le etichette danneggiate o illeggibili.

8. Prima di usare la macchina, controllare la presenza di

danni o segni di usura sul cavo di alimentazione e sulla prolunga. Se il cavo si danneggia durante l’uso, scollegarlo immediatamente dall’alimentazione. NON

TOCCARE IL CAVO PRIMA DI SCOLLEGARE

L’ALIMENTAZIONE. Non utilizzare la macchina se il cavo è danneggiato o usurato.

9. Utilizzare il rasaerba solamente alla luce del giorno o

con buona luce artificiale.

10. Se possibile, evitare di utilizzare l’apparecchiatura su

11. Accertarsi sempre del proprio punto d’appoggio sui

terreni in pendenza.

12. Camminare, senza correre.

13. Per le macchine dotate di ruote, procedere in senso

trasversale al pendio e mai su e giù.

14. Prestare la massima attenzione ai cambi di direzione

15. Non utilizzare il rasaerba su pendii eccessivamente

16. Prestare particolare attenzione durante i cambi di

direzione o quando si tira il rasaerba verso di sé.

17. Fermare le lame se il rasaerba deve essere inclinato

per il trasporto, nell’attraversare superfici non erbose, e quando il rasaerba viene trasportato da o verso l’area che deve essere tagliata.

18. Non azionare mai il rasaerba se le protezioni sono

difettose oppure in assenza di dispositivi di sicurezza, ad esempio i deflettori e/o i sacchi raccoglierba.

19. Avviare o accendere il motore con attenzione,

rispettando le istruzioni e tenendo i piedi ben distanti dalle lame.

20. Non inclinare il rasaerba durante l’avvio del motore,

tranne nel caso in cui il rasaerba debba essere inclinato per iniziare il lavoro. In questo caso, non inclinarlo più del minimo necessario e sollevare solamente la parte lontana dall’operatore.

21. Non avviare il motore rimanendo davanti al

convogliatore di scarico.

22. Non avvicinare mani e piedi alle parti rotanti o alle

aree sottostanti. Rimanere sempre lontani dall’apertura di scarico.

23. Non sollevare o trasportare il rasaerba quando il

motore è in funzione.

24. Fermare il motore e scollegare la spina. Assicurarsi

che tutte le parti in movimento siano completamente ferme: - quando si lascia la macchina; - prima di rimuovere le ostruzioni o di disintasare il convogliatore; - prima di controllare, pulire o lavorare sul rasaerba; - dopo aver colpito un corpo estraneo. Verificare eventuali danni sul rasaerba ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina. Se il rasaerba inizia a vibrare in modo anomalo (eseguire un controllo immediato): - verificare eventuali danni; - sostituire o riparare le parti danneggiate; - controllare e stringere eventuali parti allentate.

25. Spegnere il rasaerba:

- quando si lascia incustodito.

26. Mantenere serrati dadi, bulloni e viti per garantire che

la macchina sia in condizioni di funzionamento sicure.

27. Controllare di frequente il sacco raccoglierba per

verificarne l’usura o il deterioramento.

28. Sostituire le parti usurate o danneggiate per garantire

29. Non utilizzare il rasaerba se i cavi sono danneggiati o

30. Non collegare un cavo danneggiato all’alimentazione

e non toccare un cavo danneggiato prima di scollegarlo. Un cavo danneggiato può portare al contatto con parti in tensione.

31. Non toccare la lama prima di scollegare la macchina

dall’alimentazione e prima che la lama si sia completamente fermata.

32. Mantenere le prolunghe a distanza dalla lama. La

lama può causare danni ai cavi e portare al contatto con parti in tensione.

33. Scollegare l’alimentazione (estrarre la spina dalla

presa): - quando si lascia incustodita la macchina; - prima di rimuovere un’ostruzione; - prima di controllare, pulire o eseguire qualsiasi operazione sulla macchina; - dopo aver colpito un corpo estraneo; - se la macchina inizia a vibrare in modo anomalo.

34. I bambini non possono utilizzare la macchina.

35. Questo prodotto non è destinato all’uso da parte di

persone con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza del prodotto, a meno che non siano sotto supervisione o non ricevano istruzioni sull’uso della macchina da una persona responsabile della loro sicurezza.

36. Se il cavo o il filo flessibile esterno è danneggiato,

deve essere sostituito esclusivamente dal produttore, dal tecnico addetto all’assistenza o da altro personale qualificato per evitare potenziali pericoli (non più leggero di H05VV-F 2 x 1,0 mm2).

37. Le istruzioni per un funzionamento corretto della

macchina raccomandano di alimentare la macchina per mezzo di un differenziale (RCD, Residual Current Device) con una corrente di sgancio non superiore a 30 mA.

38. Prestare attenzione durante la regolazione della

macchina ad evitare che le dita rimangano intrappolate tra le lame in movimento e le parti fisse della macchina.

39. Attendere sempre il raffreddamento della macchina

40. Durante la manutenzione delle lame tener presente

che, anche se l’alimentazione è spenta, le lame potrebbero ancora muoversi.

41. Sostituire le parti usurate o danneggiate per garantire

la sicurezza. Utilizzare solo pezzi di ricambio e accessori originali.

42. Prestare attenzione durante la regolazione del

dispositivo ad evitare che le dita rimangano intrappolate tra le lame in movimento e le parti fisse del dispositivo.

43. Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, dal tecnico addetto all’assistenza o da altro personale qualificato per evitare potenziali pericoli.

Capacità del sacco raccoglierba 40 L Larghezza di taglio 380 mm Peso netto 13 kg Grado di protezione dai liquidi IP24 Regolazione in altezza 25-75 mm, 6 regolazioni Modello EM-380 Livello di pressione sonora nella posizione dell’operatore 83 dB(A), K=3 dB(A) Livello di potenza acustica misurato 93,4 dB(A), K=2,13 dB(A) Livello di potenza acustica garantito 96 dB(A) Vibrazione max. 2,88 m/s2, K=1,5 m/s2

RIPIEGABILE A) Fissare le impugnature inferiori nel corpo dell’unità con le manopole di blocco. (Fig. 2A/Fig. 2B/Fig. 2C) B) Collegare l’impugnatura superiore e l’impugnatura inferiore con i bulloni, le rondelle e le manopole di blocco. (Fig. 2D/Fig. 2E/Fig. 2F) C) Fissare il serracavo nella posizione illustrata e collegare il cavo. (Fig. 2G/Fig. 2H)

5-2 MONTAGGIO DEL SACCO

1. Per il montaggio: Sollevare il coperchio posteriore e

attaccare il sacco raccoglierba nella parte posteriore del rasaerba. (Fig. 3A/Fig. 3B/Fig. 3C)

2. Per la rimozione: Afferrare e sollevare il coperchio

posteriore, quindi rimuovere il sacco raccoglierba. È presente un indicatore di livello in cima al sacco raccoglierba che mostra se il sacco è vuoto o pieno: - Se il sacco è pieno, l’indicatore scende; quando succede ciò, interrompere immediatamente il movimento e svuotare il sacco, assicurarsi che sia pulito e che la sua rete sia ventilata. (Fig. 3D) - L’indicatore di livello si gonfia se il raccoglitore non è pieno durante il movimento. (Fig. 3E) IMPORTANTE: Se la posizione dell’apertura dell’indicatore è molto sporca, l’indicatore non si gonfia; in questo caso, pulire immediatamente la posizione dell’apertura dell’indicatore.

Applicare una pressione verso l’esterno per sganciare la leva dal binario. Spostare la leva avanti o indietro per regolare l’altezza. L’altezza (della lama al suolo) può essere regolata da 25 mm (posizione 1) a 75 mm (posizione 6), 6 posizioni di altezza. Tutte le ruote assumeranno la stessa altezza di taglio. (Fig. 4A/Fig. 4B) AVVERTENZA: Effettuare questa regolazione solo quando la lama è completamente ferma. AVVERTENZA: Scollegare il cavo elettrico dall’alimentazione.

7. MISURE DI SICUREZZA

a) Utilizzare sempre la macchina con il deflettore o il sacco raccoglierba nella posizione corretta. b) Fermare sempre il motore prima di rimuovere il sacco raccoglierba o di regolare l’altezza della posizione di taglio.

1. Prima della rasatura, rimuovere dal terreno tutti i corpi

estranei che potrebbero essere scagliati dalla macchina.

Durante la rasatura, prestare attenzione a eventuali corpi estranei trascurati. (Fig. 5A)

2. Non sollevare mai la parte posteriore del rasaerba

durante l’avvio del motore o durante l’uso normale. (Fig. 5B)

3. Non posizionare mai le mani o i piedi sotto la

sottocoppa o nel convogliatore di scarico posteriore quando il motore è in funzione. (Fig. 5C)

8-1 AVVIAMENTO Prima di collegare il rasaerba all’alimentazione elettrica, assicurarsi che la tensione di rete sia pari a 230-240 V~ 50 Hz. Prima di avviare il rasaerba, fissare la prolunga con la macchina come mostrato nella Fig. 6A. Avviare il motore come segue. (Fig. 6B) a) Premere il pulsante di sicurezza (1). b) Contemporaneamente, tirare l’impugnatura di attivazione (2) e tenerla saldamente. Se si rilascia l’impugnatura di attivazione, il motore si ferma. ATTENZIONE: La lama inizia a ruotare non appena il motore viene avviato. AVVERTENZA: Gli elementi di taglio continuano a ruotare dopo lo spegnimento del motore.

8-2 PER MIGLIORI RISULTATI DURANTE

LA RASATURA Eliminare eventuali detriti dal prato. Assicurarsi che sul prato non siano presenti pietre, bastoni, fili o altri corpi estranei che potrebbero essere accidentalmente scagliati dal rasaerba in qualsiasi direzione, causando gravi infortuni all’operatore e ad altre persone, nonché danni alle cose e agli oggetti circostanti. Non tagliare l’erba bagnata. Per una rasatura efficace, evitare di tagliare l’erba bagnata che tende ad aderire alla parte inferiore del corpo della macchina, impedendo una corretta rasatura dell’erba tagliata. Non tagliare l’erba per più di 1/3 della sua lunghezza. La profondità di taglio consigliata per la rasatura è pari a 1/3 della lunghezza dell’erba. La velocità a terra deve essere regolata in modo che l’erba tagliata possa spargersi in modo uniforme sul prato. Per il taglio di erba particolarmente spessa potrebbe essere necessario utilizzare una delle velocità più basse per ottenere una rasatura corretta. Durante la rasatura di erba lunga, potrebbe essere necessario tagliare il prato in due passaggi, abbassando la lama di un altro terzo della lunghezza dell’erba per il secondo taglio e magari procedendo in una direzione diversa rispetto al primo taglio. Sovrapporre leggermente il taglio ad ogni passaggio per ripulire eventuali frammenti rimasti sul prato. Il rasaerba deve essere sempre utilizzato alla massima accelerazione per ottenere il taglio migliore e consentire una rasatura efficace. Pulire la parte inferiore del corpo della macchina. Pulire la parte inferiore del corpo di taglio dopo ogni utilizzo per evitare accumuli d’erba che impedirebbero una pacciamatura corretta. Rasatura di foglie. Anche la rasatura delle foglie può

risultare vantaggiosa per il prato. Durante questo tipo di rasatura, assicurarsi che le foglie siano asciutte e che lo strato sul prato non sia troppo spesso. Non attendere la caduta di tutte le foglie dagli alberi prima di eseguire la rasatura. AVVERTENZA: Nel caso venisse colpito un corpo estraneo, spegnere il motore, estrarre la spina dell’alimentazione, ispezionare scrupolosamente il rasaerba alla ricerca di danni ed eventualmente riparare il danno prima di rimettere in funzione il rasaerba. Un’eccessiva vibrazione del rasaerba durante l’uso è indice di danni. L’unità deve essere prontamente ispezionata e riparata.

La lama è realizzata in acciaio pressato. Potrebbe essere necessario affilarla spesso (con una mola). Verificare che sia sempre equilibrata (una lama non equilibrata causa vibrazioni pericolose). Per controllare l’equilibratura, inserire un’asta rotonda nel foro centrale e sostenere la lama orizzontalmente. Una lama equilibrata rimane orizzontale. Se la lama non è equilibrata, l’estremità più pesante ruota verso il basso. Affilare l’estremità più pesante fino a ottenere una corretta equilibratura della lama. Per rimuovere la lama (1), svitare la vite relativa (2) e sostituire le parti danneggiate. Durante il rimontaggio, assicurarsi che i taglienti siano rivolti nella direzione di rotazione del motore. La vite della lama (2) deve essere serrata a una coppia di 20 N.m. AVVERTENZA: Durante la riparazione, sostituire la lama esclusivamente con DOLMAR

AVVERTENZA: Scollegare il cavo elettrico dall’alimentazione. AVVERTENZA: Proteggere le mani utilizzando guanti spessi o stracci per afferrare le lame di taglio durante la sostituzione della lama.

È opportuno utilizzare esclusivamente prolunghe per uso esterno, in PVC e idonee per il servizio ordinario con un’area sezionale trasversale non inferiore a 1,0 mm2 (non più leggero di H05VV-F 2 x 1,0 mm2). Prima dell’uso, controllare il cavo di alimentazione e la prolunga verificando la presenza di danni; durante l’uso, scollegare il cavo se si rilevano segni di danni o di usura. Se il cavo si danneggia durante l’uso, scollegarlo immediatamente dall’alimentazione. NON TOCCARE IL CAVO PRIMA DI SCOLLEGARE L’ALIMENTAZIONE. Non utilizzare la macchina se il cavo è danneggiato o usurato. Mantenere la prolunga a distanza dagli elementi di taglio. AVVERTENZA: Assicurarsi sempre che le prese d’aria siano libere da detriti.

11. CURA E MANUTENZIONE

AVVERTENZA: Prima di eseguire operazioni di manutenzione o pulizia, estrarre sempre la spina dell’alimentazione. Non spruzzare acqua sull’unità. La penetrazione di acqua può distruggere l’unità combinata interruttore-spina e il motore elettrico. Pulire l’unità con un panno, una spazzola e così via. L’ispezione da parte di un esperto è fondamentale nei seguenti casi; non effettuare le regolazioni autonomamente ma rivolgersi a un centro assistenza autorizzato Dolmar: a) se il rasaerba colpisce un oggetto; b) se il motore si ferma improvvisamente; c) se la lama si piega (non cercare di sistemarla); d) se l’albero motore si piega (non cercare di sistemarlo); e) se si verifica un cortocircuito quando viene collegato il cavo; f) se gli ingranaggi sono danneggiati; g) se la cinghia a V è difettosa; h) utilizzare solamente parti di ricambio e accessori raccomandati dal produttore.

12. RISOLUZIONE DEI PROBLEMI

Guasto Soluzione Il motore non si Controllare il cavo di collegamento alla avvia rete. Avviare la macchina su erba bassa o su un’area che è già stata rasata. Pulire il canale di scarico e l’alloggiamento: la lama del rasaerba deve ruotare liberamente. Correggere l’altezza di taglio. Controllare la spazzola di carbone del motore e, se consumata, sostituire HT118. La potenza del motore diminuisce Correggere l’altezza di taglio. Pulire il canale di scarico e l’alloggiamento. Affilare/Sostituire la lama del rasaerba rivolgersi a un centro assistenza autorizzato. Il sacco raccoglierba non viene riempito Correggere l’altezza di taglio. Lasciar asciugare il prato. Affilare/Sostituire la lama del rasaerba rivolgersi a un centro assistenza autorizzato. Pulire la griglia del sacco raccoglierba. Pulire il canale di scarico e l’alloggiamento. La trasmissione Regolare il cavo flessibile. delle ruote non Controllare la cinghia a V e gli funziona ingranaggi rivolgersi a un centro assistenza autorizzato. Verificare la presenza di danni sulle ruote. AVVERTENZA: Prima di eseguire operazioni di manutenzione o pulizia, estrarre sempre la spina dell’alimentazione e attendere che la lama si fermi. ATTENZIONE: I problemi che non possono essere risolti con l’ausilio di questa tabella esigono una riparazione presso un centro assistenza autorizzato Dolmar.

ECOCOMPATIBILE Secondo la direttiva UE sulle apparecchiature elettriche ed elettroniche e la sua applicazione nelle leggi nazionali, tutti gli utensili elettrici devono essere raccolti separatamente e riciclati in maniera ecocompatibile. Smaltimento alternativo: Se il proprietario della macchina non la restituisce al produttore, è responsabile del corretto smaltimento presso un punto di raccolta adeguato, che prepari il dispositivo per il riciclo secondo le leggi e le normative nazionali in materia. Non sono inclusi gli accessori e gli utensili privi di componenti elettrici o elettronici.

14. DICHIARAZIONE DI

CONFORMITÀ CE (Solo per i paesi europei) Il sottoscritto Rainer Bergfeld, debitamente autorizzato da Dolmar GmbH, dichiara che gli utensili DOLMAR: Denominazione della macchina: Rasaerba con motore elettrico N. modello/Tipo: EM-380 Caratteristiche tecniche: Vedere “4. Dati tecnici” appartengono ad una produzione in serie e sono conformi alle seguenti direttive europee: 2004/108/EC, 2006/42/EC, 2000/14/EC e 2005/88/EC, 2006/95/EC Sono inoltre prodotti in conformità con le normative o i documenti standardizzati riportati di seguito: EN 60335-1, EN 60335-2-77, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 La documentazione tecnica viene conservata presso: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg La procedura di valutazione della conformità richiesta dalla Direttiva 2000/14/EC è stata effettuata secondo quanto specificato nell’allegato VI. Ente competente: TÜV SÜD Industrie Service GmbH Westendstraße 199, 80686 München, Germania Numero identificativo: 0036

Modello: EM-380 Livello di potenza acustica misurato: 93,4 dB (A) Livello di potenza acustica garantito: 96 dB (A)

Rainer Bergfeld Direttore responsabile
