INSTRUKCJA OBSŁUGI CS 100e STIGA

Akumulatorowa piła łańcuchowa do przycinania

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.PT Motosserra de corrente para poda, alimentada a bateria

[19] Zespół akumulatora, mod. [20] Ładowarka akumulatora

[23] TABELA PRAWIDŁOWEJ KOMBINACJI

PROWADNICY I ŁAŃCUCHA (Rozdz. 15.3) [24] SKOK [25] PROWADNICA [26] ŁAŃCUCH [27] Cale / mm [28] Długość: Cale / cm [29] Szerokość rowka: Cale / mm [30] Kod a) UWAGA: Całkowita wskazana wartość drgań została zmierzona zgodnie ze znormalizowaną metodą badania i może być wykorzystana w celu dokonania porównania między dwoma urządzeniami. Całkowita wartość drgań może być również stosowana do wstępnej oceny zagrożenia. b) OSTRZEŻENIE: emisja drgań w praktycznym zastosowaniu niniejszego narzędzia może się różnić od deklarowanej wartości łącznej, w zależności od sposobu użytkowania urządzenia. Dlatego, w celu zapewnienia bezpieczeństwa użytkownika, konieczne jest podczas pracy z urządzeniem podjęcie następujących środków bezpieczeństwa: noszenie rękawic podczas korzystania z urządzenia, ograniczenie czasu użytkowania urządzenia i skrócenie czasu trzymania wciśniętej dźwigni regulacji obrotów silnika.

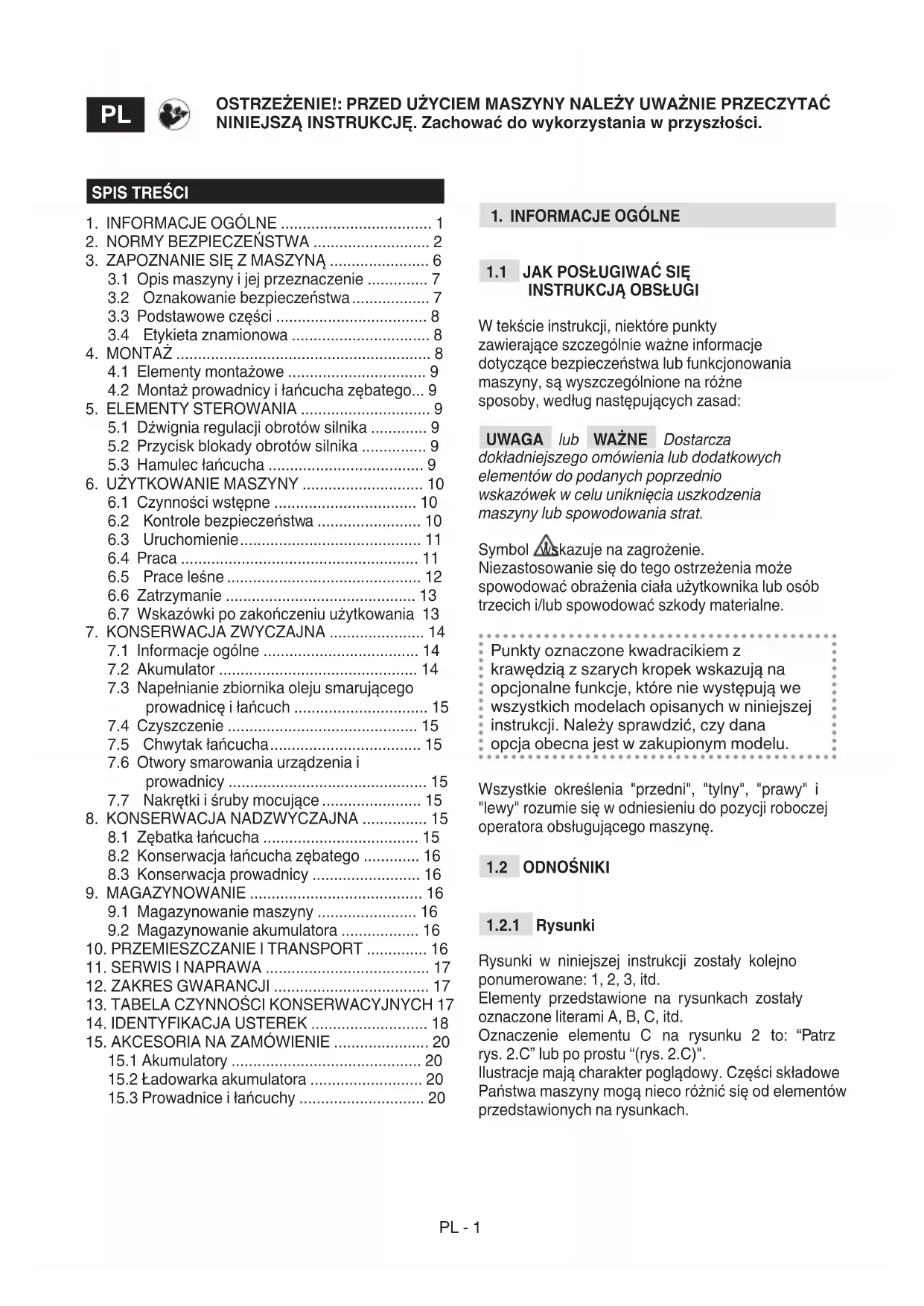

POLSKI - Tłumaczenie instrukcji oryginalnej

3.1 Opis maszyny i jej przeznaczenie .............. 7

3.2 Oznakowanie bezpieczeństwa .................. 7

3.3 Podstawowe części ................................... 8

4.2 Montaż prowadnicy i łańcucha zębatego... 9

5. ELEMENTY STEROWANIA .............................. 9

5.1 Dźwignia regulacji obrotów silnika ............. 9

5.2 Przycisk blokady obrotów silnika ............... 9

6.1 Czynności wstępne ................................. 10

6.7 Wskazówki po zakończeniu użytkowania 13

7. KONSERWACJA ZWYCZAJNA ...................... 14

7.1 Informacje ogólne .................................... 14

7.2 Akumulator .............................................. 14

7.3 Napełnianie zbiornika oleju smarującego

prowadnicę i łańcuch ............................... 15

7.6 Otwory smarowania urządzenia i

prowadnicy .............................................. 15

7.7 Nakrętki i śruby mocujące ....................... 15

8.2 Konserwacja łańcucha zębatego ............. 16

8.3 Konserwacja prowadnicy ......................... 16

9. MAGAZYNOWANIE ........................................ 16

9.1 Magazynowanie maszyny ....................... 16

W tekście instrukcji, niektóre punkty zawierające szczególnie ważne informacje dotyczące bezpieczeństwa lub funkcjonowania maszyny, są wyszczególnione na różne sposoby, według następujących zasad: UWAGA lub WAŻNE Dostarcza dokładniejszego omówienia lub dodatkowych  elementów do podanych poprzednio  wskazówek w celu uniknięcia uszkodzenia  maszyny lub spowodowania strat. Symbol wskazuje na zagrożenie. Niezastosowanie się do tego ostrzeżenia może spowodować obrażenia ciała użytkownika lub osób trzecich i/lub spowodować szkody materialne. Punkty oznaczone kwadracikiem z krawędzią z szarych kropek wskazują na opcjonalne funkcje, które nie występują we wszystkich modelach opisanych w niniejszej instrukcji. Należy sprawdzić, czy dana opcja obecna jest w zakupionym modelu. Wszystkie określenia "przedni", "tylny", "prawy" i "lewy" rozumie się w odniesieniu do pozycji roboczej operatora obsługującego maszynę.

Rysunki w niniejszej instrukcji zostały kolejno ponumerowane: 1, 2, 3, itd. Elementy przedstawione na rysunkach zostały oznaczone literami A, B, C, itd. Oznaczenie elementu C na rysunku 2 to: “Patrz rys. 2.C” lub po prostu “(rys. 2.C)". Ilustracje mają charakter poglądowy. Części składowe Państwa maszyny mogą nieco różnić się od elementów przedstawionych na rysunkach.PL - 2

Podręcznik podzielony jest na rozdziały i punkty. Tytuł punktu "2.1 Instruktaż" to podtytuł "2. Zasady bezpieczeństwa". Odniesienia do tytułów lub punktów są oznaczone skrótami rozdz. lub pkt. i opatrzone odpowiednim numerem. Przykład: "rozdz. 2" lub "pkt. 2.1".

OSTRZEŻENIE Przeczytać wszystkie ostrze- żenia dotyczące bezpieczeństwa i wszystkie in- strukcje. Nieprzestrzeganie wskazówek i instruk- cji może spowodować porażenie prądem, pożar i/ lub poważne obrażenia ciała. Zachować wszystkie zalecenia i instrukcje do wy- korzystania w przyszłości. Pojęcie “urządzenie elektryczne” cytowane w zalece- niach bezpieczeństwa odnosi się do Państwa urzą- dzenia zasilanego akumulatorem (bez kabla).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać w czystości miejsce pracy. Po- wierzchnie ciemne i nieuporządkowane sprzy- jają wypadkom. b) Nie używać urządzeń elektrycznych w środowiskach zagrożonych wybuchem, w obecności łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów. c) Przeprowadzać prace z użyciem narzędzi elektrycznych z dala od dzieci i osób po- stronnych. Nieuwaga może spowodować utra- tę kontroli nad tymi narzędziami.

2) Bezpieczeństwo elektryczne

a) Wtyczki urządzeń elektrycznych muszą pa- sować do gniazda. Nigdy nie dokonywać modykacji wtyczki. Nie stosować wtyczek zastępczych dla urządzeń elektrycznych wyposażonych w instalację uziemiającą. Niezmodykowane wtyczki i pasujące gniazda zmniejszą ryzyko porażenia prądem. b) Unikać kontaktu ciała z uziemionymi po- wierzchniami jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem. c) Nie wystawiać elektronarzędzi na działanie deszczu lub wilgotności. Wejście wody, która przedostaje się do urządzenia elektrycznego zwiększa ryzyko porażenia prądem elektrycz- nym. d) Pamiętać o prawidłowym użyciu kabla. Nigdy nie używać kabla do przenoszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych czę- ści. Zniszczone lub splątane kable zwiększają ryzyko porażenia prądem elektrycznym. e) Używając elektronarzędzia na zewnątrz, stosować przedłużacz odpowiedni do uży- cia na zewnątrz. Użycie przewodu z przedłu- żaczem odpowiednim do użycia na zewnątrz zmniejsza ryzyko porażenia prądem elektrycz- nym. f) Jeżeli używanie elektronarzędzia w wilgot- nym miejscu jest nieuniknione, należy użyć zasilacza zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie wyłącznika RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste

a) Należy zachować ostrożność i zdrowy rozsądek podczas wykonywania czynno- ści z użyciem elektronarzędzia. Nie uży- wać urządzeń elektrycznych, gdy jest się zmęczonym lub pod wpływem środków odurzających, alkoholu lub leków. Moment nieuwagi podczas użytkowania urządzenia elektrycznego może spowodować poważne obrażenia ciała. b) Stosować odzież ochronną. Zakładać za- wsze okulary ochronne. Stosowanie sprzętu ochronnego takiego jak maski przeciwpyłowe, obuwie antypoślizgowe, kaski ochronne lub ochronniki słuchu zmniejsza ryzyko spowodo- wania obrażeń ciała. c) Unikać przypadkowego uruchamiania na- rzędzia. Przed włożeniem akumulatora, chwyceniem i przemieszczeniem urządze- nia elektrycznego, należy upewnić się, że jest ono wyłączone. Przenoszenie urządzenia elektrycznego z palcem umieszczonym na wy- łączniku lub umieszczanie akumulatora z wy- łącznikiem ustawionym w pozycji “ON” sprzyja powstawaniu wypadków. d) Przed uruchomieniem urządzenia elek- trycznego należy zdjąć wszystkie klucze i narzędzia regulujące. Klucz lub narzędzie re- gulujące, które pozostają w kontakcie z częścią wirującą mogą stworzyć ryzyko obrażeń ciała. e) Zachować równowagę. Utrzymywać zawsze odpowiednią postawę i zachować równo- wagę ciała. Umożliwia to lepszą kontrolę nad pracą urządzenia elektrycznego w nieprzewi- dzianych sytuacjach.PL - 3 f) Stosować odpowiednią odzież. Nie za- kładać obszernych ubrań oraz biżuterii. Trzymać włosy, części ubrania i rękawice w odpowiedniej odległości od ruchomych części urządzenia. Obszerne ubrania, biżute- ria lub długie włosy mogą zaplątać się w rucho- me części urządzenia. g) Jeśli obecne są przyrządy do podłączenia do urządzeń wchłaniających i gromadzą- cych kurz, należy upewnić się, że są one odpowiednio podłączone i właściwie sto- sowane. Korzystanie z tego typu urządzeń może ograniczyć ryzyko związane z obecno- ścią kurzu. h) Nie pozwolić, aby pewność nabyta w związ- ku z częstym użyciem maszyny sprawiła, że zostaną zignorowane zasady bezpieczeń- stwa. Niedbałość może w ułamku sekundy spowodować poważne obrażenia.

4) Użytkowanie i zabezpieczanie urządzenia

elektrycznego. a) Nie przeciążać urządzenia elektrycznego. Użytkować urządzenie elektryczne w spo- sób odpowiedni do wykonywanej pracy. Odpowiednie urządzenie elektryczne wykona pracę lepiej, w sposób bardziej bezpieczny i z prędkością, do której zostało zaprojektowane. b) Nie używać urządzenia elektrycznego, jeże- li wyłącznik nie jest w stanie go normalnie włączyć lub wyłączyć. Urządzenie elektrycz- ne, które nie może być włączone za pomocą wyłącznika jest niebezpieczne i musi być na- prawione. c) Wyjąć akumulator z gniazda przed wyko- naniem jakichkolwiek czynności regulacyj- nych, wymianą akcesoriów lub przed odło- żeniem elektronarzędzia. Powyższe środki bezpieczeństwa zmniejszają ryzyko przypad- kowego włączenia urządzenia elektrycznego. d) Przechowywać nieużytkowane urządzenia elektryczne z dala od dzieci i nie pozwa- lać na ich użytkowanie przez osoby, które nie zapoznały się z nimi i z instrukcją ich obsługiwania. Urządzenia elektryczne są niebezpieczne w rękach niedoświadczonych użytkowników. e) Dbać o prawidłową konserwację urządzeń elektrycznych. Sprawdzać czy części ru- chome są ustawione liniowo i posiadają swobodę ruchu, czy nie ma pękniętych części lub czy nie zaistniały inne warunki, które mogłyby wpłynąć na funkcjonowanie urządzenia elektrycznego. W przypadku uszkodzeń, urządzenie elektryczne musi być naprawione przed powtórnym jego uży- ciem. Wiele wypadków jest spowodowanych niedostateczną konserwacją. f) Przechowywać elementy tnące odpowied- nio naostrzone i wolne od brudu i zanie- czyszczeń. Odpowiednia konserwacja ele- mentów tnących i ostrzenie krawędzi tnących sprawia, że są one mniej podatne na zacięcia i łatwiejsze do kontrolowania. g) Korzystać z urządzenia elektrycznego i ak- cesoriów zgodnie z zaleceniami, z uwzględ- nieniem warunków pracy i rodzaju pracy do wykonania. Użycie urządzenia elektrycznego w sposób niezgodny z jego przeznaczeniem może doprowadzić do niebezpiecznych sytu- acji. h) Utrzymywać uchwyty suche, czyste i wolne od oleju i smaru. Śliskie uchwyty uniemożli- wiają bezpieczną obsługę i kontrolę narzędzia w nieprzewidzianych sytuacjach.

5) Wykorzystanie i środki ostrożności dotyczące

stosowania narzędzi akumulatorowych a) Ładować wyłącznie za pomocą ładowarki wskazanej przez producenta. Ładowarka odpowiednia do konkretnego typu zespołu aku- mulatorowego może stwarzać ryzyko pożaru, gdy używana jest do ładowania innych zespo- łów akumulatorowych. b) Stosować narzędzia elektryczne wyłącznie z odpowiednio przystosowanymi do nich zespołami akumulatorowymi. Stosowanie jakiejkolwiek innego zespołu akumulatorowego może stwarzać ryzyko obrażeń i pożaru. c) Kiedy zespół akumulatorowy nie jest użyt- kowany, należy trzymać go z dala od in- nych przedmiotów metalowych, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogą spowodować połączenie dwóch za- cisków. Wywoływanie zwarcia na zaciskach akumulatora może spowodować oparzenia lub pożar. d) Jeśli akumulator jest w złym stanie tech- nicznym, może powstać wyciek: unikać wszelkiego kontaktu z nim. Jeśli dojdzie do przypadkowego kontaktu skóry z pły- nem akumulatorowym, niezwłocznie spłu- kać wodą. Jeśli płyn dostanie się do oczu, należy natychmiast zwrócić się o pomoc medyczną. Płyn wyciekający z akumulatora może powodować podrażnienia skóry lub po- parzenia. e) Nie używać uszkodzonego lub zmodyko- wanego akumulatora lub przyrządu. Uszko- dzone lub zmodykowane akumulatory mogą zachowywać się w nieprzewidywalny sposób, powodując pożar, wybuch lub ryzyko obrażeń. f) Nie wystawić akumulatora na działanie ognia lub zbyt wysokich temperatur. Nara- żenie na ogień lub temperatury przekraczające 130°C może spowodować wybuch. UWAGA. Temperaturę „130°C” można zastąpić tempe- raturą „265°F”.PL - 4 g) Postępować zgodnie z instrukcjami doty- czącymi ładowania i nie ładować akumula- tora poza zakresem temperatur wskazanym w instrukcji. Niewłaściwe ładowanie lub łado- wanie w temperaturach poza podanym zakre- sem może uszkodzić akumulator i zwiększyć ryzyko pożaru.

a) Urządzenie elektryczne powinno być na- prawiane przez wykwalikowany personel przy wykorzystaniu wyłącznie oryginalnych części zamiennych. Umożliwia to zapewnie- nie bezpieczeństwa urządzenia elektrycznego. b) Nigdy nie naprawić uszkodzonych akumu- latorów. Konserwację akumulatorów powinien wykonywać wyłącznie producent lub autoryzo- wany serwis.

PIŁ ELEKTRYCZNYCH a) Wszystkie części ciała muszą się znajdować z dala od łańcucha zębatego, gdy piła łańcucho- wa jest w ruchu. Przed uruchomieniem piły łań- cuchowej, należy upewnić się, że łańcuch zę- baty nie styka się z żadnym elementem. Chwila nieuwagi podczas uruchamiania piły łańcuchowej może spowodować, że odzież lub części ciała zo- staną wciągnięte i wplątane w łańcuch zębaty. b) Prawą ręką należy zawsze trzymać uchwyt tyl- ny, a lewą ręką uchwyt przedni. Nigdy nie należy trzymać odwrotnie rąk na pile łańcuchowej, ponie- waż zwiększa się ryzyko zranienia operatora. c) Chwytać urządzenie elektryczne tylko w miej- scach izolowanych przez uchwyty, ponieważ łańcuch zębaty mógłby zetknąć się z ukrytymi przewodami. Kontakt łańcucha zębatego z kablem pod napięciem może spowodować, że również me- talowe części narzędzia znajdą się pod napięciem, co może doprowadzić do porażenia operatora prą- dem elektrycznym. d) Stosować okulary ochronne i ochronniki słu- chu. Zaleca są stosowanie innych środków ochrony indywidualnej na głowę, ręce, stopy i nogi. Noszenie odpowiedniej odzieży ochronnej zmniejsza ryzyko uszkodzeń ciała spowodowanych przez latające drzazgi lub przez przypadkowy kon- takt z piłą zębatą. e) Nie uruchamiać piły na drzewie, drabinie, da- chu lub innym niestabilnym podparciu. Takie użycie piły może powodować poważne obrażenia ciała. f) Utrzymywać zawsze odpowiednie oparcie dla stóp i uruchamiać piłę łańcuchową tylko wtedy, gdy stoi się na stabilnej, bezpiecznej i płaskiej powierzchni. Niestabilne lub śliskie powierzchnie, takie jak schody, mogą spowodować utratę równo- wagi lub kontroli nad piłą łańcuchową. g) Podczas obcinania naprężonych gałęzi, nale- ży uważać na ryzyko odbicia. Kiedy naprężenie włókien drewna nagle znika, naprężona gałąź przez efekt sprzężenia zwrotnego może uderzyć w ope- ratora i/lub sprawić, że straci on kontrolę nad piłą łańcuchową. h) Zachować szczególną ostrożność podczas cięcia krzaków i młodych krzewów. Cienkie ma- teriały mogą utknąć w łańcuchu zębatym i zostać wyrzucone w kierunku operatora i/lub spowodować utratę równowagi.

i) Przenosić piłę łańcuchową za pomocą przed-

niego uchwytu, gdy jest wyłączona, trzymając ją z dala od ciała. Podczas transportu lub prze- chowywania piły łańcuchowej należy zawsze zakładać pokrywę prowadnicy. Poprawne obcho- dzenie się z piłą łańcuchową zmniejsza prawdopo- dobieństwo przypadkowego kontaktu z ruchomym łańcuchem zębatym. j) Przestrzegać wskazówek dotyczących sma- rowania, napięcia łańcucha do zmiany pro- wadnicy i części zamiennych. Łańcuch, którego naprężenie i smarowanie są nieprawidłowe może spowodować jego zerwanie się jak również zwięk- szyć ryzyko odbicia. k) Stosować piłę wyłącznie do cięcia drewna. Nie używać piły łańcuchowej do prac nieprze- widzianych w instrukcji obsługi. Na przykład: nie używać piły łańcuchowej do cięcia metalu, tworzyw sztucznych, materiałów budowlanych lub materiałów innych niż drewno. Używanie piły łańcuchowej do prac innych niż te przewidziane w instrukcji obsługi może doprowadzić do zaistnienia niebezpiecznych sytuacji. l) Nie próbować ścinać drzewa przed zrozumie- niem ryzyka i sposobów, w jaki można ich unik- nąć. Podczas ścinania drzewa operator lub obecne osoby mogą ulec poważnym obrażeniom. m) Przestrzegać wszystkich instrukcji podczas usuwania zablokowanego materiału, w celu przechowywania i/lub konserwacji piły. Upewnić się, że wyłącznik jest wyłączony, a akumulator zo- stał wyjęty. Nieprzewidziane uruchomienie piły pod- czas usuwania zatkanego materiału lub konserwacji może spowodować poważne obrażenia. n) Przynajmniej przy pierwszym użyciu zaleca się przycięcie pni na stojakach. o) Zaleca się wykonanie ostrzenia i konserwacji łańcucha piły autoryzowanym centrom. p) Utrzymywać uchwyty suche, czyste i wolne od oleju i smaru. Uchwyty tłuste i zabrudzone olejem są śliskie i mogą spowodować utratę kontroli.PL - 5

Zjawisko odbicia może zaistnieć, gdy ostrze lub koń- cówka prowadnicy dotkną przedmiotu lub gdy drewno zakleszczy się, unieruchamiając piłę łańcuchową pod- czas cięcia. Kontakt z końcówką może, w niektórych przypadkach, spowodować nagłą reakcją zwrotną, wyrzucając pro- wadnicę do góry i do tyłu w kierunku operatora. Unieruchomienie łańcucha zębatego w górnej części prowadnicy może spowodować gwałtowne wypchnię- cie łańcucha zębatego do tyłu w kierunku operatora. Każda z wymienionych reakcji może spowodować utratę kontroli nad piłą, powodując obrażenia opera- tora. Nie można polegać wyłącznie na urządzeniach zabezpieczających na wyposażeniu piły. Użytkownik piły łańcuchowej powinien podjąć środki ostrożności mające na celu wyeliminowanie ryzyka wypadków lub obrażeń ciała podczas wykonywania prac cięcia. Odbicie jest wynikiem niewłaściwego użycia narzędzia i/lub nieodpowiednich procedur lub nieprawidłowych warunków pracy i można go uniknąć poprzez podjęcie odpowiednich środków ostrożności, określonych poniżej: a) Mocno trzymać piłę obiema rękami, owinąć kciuki i palce wokół uchwytów piły łańcuchowej oraz przyjąć pozycję ciała i ramion umożliwiającą stawienie oporu sile odbicia. Siły odbicia mogą być kontrolowane przez operatora, jeśli podjęte zostały niezbędne środki ostrożności. Nie wypuszczać z rąk piły łańcuchowej. b) Nie wyciągać zbytnio rąk i nie ścinać powyżej wysokości ramion. Pomaga to uniknąć przypadko- wego kontaktu z końcówkami i umożliwia zachowanie lepszej kontroli nad piłą łańcuchową w nieoczekiwa- nych sytuacjach. c) Używać tylko prowadnic i łańcuchów zatwier- dzonych przez producenta. Nieodpowiednie pro- wadnice i łańcuchy mogą spowodować zerwanie się łańcucha i/lub odbicie. d) Postępować zgodnie z instrukcjami producen- ta odnośnie ostrzenia i konserwacji piły łańcu- chowej. Zmniejszenie się poziomu głębokości zębów może zwiększyć ryzyko odrzutów.

• Metody użytkowania elektrycznej piły łańcu- chowej (akumulatorowej) Przestrzegać zawsze zaleceń bezpieczeństwa i stoso- wać techniki przecinania najbardziej odpowiednie dla rodzaju wykonywanej pracy, zgodnie ze wskazówkami i przykładami zamieszczonymi w instrukcji obsługi.

• Bezpieczne przemieszczanie elektrycznej piły łańcuchowej (akumulatorowej) Za każdym razem, gdy konieczne jest przestawienie lub przemieszczenie maszyny, należy: – wyłączyć silnik, odczekać, aż łańcuch zatrzyma się i odłączyć maszynę od sieci elektrycznej; – nałożyć osłonę na prowadnicę; – chwytać urządzenie wyłącznie za uchwyty i kiero- wać prowadnicę w przeciwną stronę w stosunku do kierunku przemieszczania. Kiedy transportuje się maszynę pojazdem samocho- dowym, należy umieścić je w taki sposób, aby nie stanowiła ona zagrożenia dla osób oraz mocno zablo- kować ją.

• Zalecenia dla początkujących Przed wykonaniem po raz pierwszy ścinki drzewa lub obcięcia konarów, należy: – przejść specjalne przeszkolenie w zakresie użytkowania tego typu urządzenia; – zapoznać się uważnie z zaleceniami bezpieczeństwa i instrukcjami obsługi zawartymi w niniejszej instrukcji; – przećwiczyć cięcie na kłodach leżących na ziemi lub zamocowanych na stojakach w taki sposób, aby uzyskać niezbędną znajomość obchodzenia się z maszyną i najbardziej odpowiednimi technikami cięcia.

• Prawidłowe użytkowanie i obchodzenie się z akumulatorowymi urządzeniami elektrycznymi. a) Przed włożeniem akumulatora, należy upewnić się, że urządzenie zostało wyłączone. Montaż akumulatora do włączonego urządzenia elek- trycznego może być przyczyną wypadków. b) Do ładowania akumulatora należy używać wyłącznie ładowarek zalecanych przez produ- centa. Ładowarki są zwykle przystosowane do danego typu akumulatora, w przypadku stoso- wania ich z innym typem akumulatora, istnieje ryzyko spowodowania pożaru. c) Używać wyłącznie ściśle określonych aku- mulatorów, zalecanych przez producenta i odpowiednich do użytkowanego urządzenia. Stosowanie innych akumulatorów może być przyczyną powstania obrażeń ciała oraz stwa- rzać ryzyko pożaru. d) Nieużywany akumulator należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwar- cie styków. Zwarcie styków akumulatora może spowodować zapalanie lub pożar. e) Akumulator będący w złym stanie technicznym może spowodować wyciek płynu. Unikać kon- taktu z płynem. W razie przypadkowego kon- taktu, przepłukać wodą. W przypadku kontaktu płynu z oczami, zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może spowodować podrażnienia skóry lub poparzenia.PL - 6 f) Sprawdzić, czy akumulator jest w dobrym stanie technicznym i nie nosi oznak uszkodzenia. Nie należy używać maszyny z akumulatorem uszkodzonym lub zużytym.

2.4 AKUMULATOR/ŁADOWARKA

OSTRZEŻENIE Poniższe przepisy bezpieczeństwa dotyczą wy- mogów bezpieczeństwa zawartych w instrukcji obsługi ładowarki.

• Do ładowania akumulatora należy używać wy- łącznie ładowarek akumulatora zalecanych przez producenta. Zastosowanie niewłaściwej ładowarki akumulatora może spowodować porażenie prądem, przegrzanie lub wyciek płynu żrącego z akumulato- ra.

• Używać wyłącznie ściśle określonych akumulato- rów, zalecanych przez producenta i odpowiednich do użytkowanego urządzenia. Stosowanie innych akumulatorów może być przyczyną powstania obra- żeń ciała oraz stwarzać ryzyko pożaru.

• Nieużywany akumulator należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoź- dzi, śrub lub innych małych przedmiotów metalo- wych, które mogłyby spowodować zwarcie styków. Zwarcie styków akumulatora może spowodować zapalanie lub pożar.

• Nie używać ładowarki akumulatora w obecności oparów, substancji łatwopalnych lub na powierzch- niach łatwopalnych takich jak papier, tkanina itp. Podczas ładowania, ładowarka akumulatora ulega nagrzaniu, co mogłoby spowodować pożar.

• Podczas transportu akumulatorów, uważać, aby kontakty nie zostały ze sobą połączone i nie używać pojemników metalowych do transportu.

2.5 OCHRONA ŚRODOWISKA

Ochrona środowiska odgrywa ważną i priorytetową rolę podczas użytkowania maszyny. Powinno się ono odbywać w trosce o dobro społeczeństwa i środowiska, w którym żyjemy.

• Unikać sytuacji, w której staje się ona elementem zakłócającym spokój otoczenia. Użytkować urządzenie tylko w stosownych godzinach (nigdy wcześnie rano albo w nocy, gdy hałas mógłby przeszkadzać innym osobom).

• Podczas pracy, dostaje się do środowiska pewna ilość oleju, niezbędna do smarowania łańcucha, z tego powodu należy używać wyłącznie oleju biodegradowalnego przeznaczonego do tego celu. Użycie oleju mineralnego lub oleju silnikowego powoduje poważne szkody w środowisku naturalnym.

• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania opakowań, zniszczonych części, czy jakichkolwiek innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być oddzielone i składowane w odpowiednich punktach selektywnego gromadzenia odpadów, które przeprowadzą utylizację tych materiałów.

• Należy skrupulatnie przestrzegać lokalnych przepisów dotyczących utylizacji odpadów.

• Po ostatecznym zaniechaniu używania maszyny, nie porzucać jej w środowisku, lecz zwrócić się do punktu selektywnego gromadzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami. Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządzenia elektryczne muszą być zbierane oddzielnie w celu ponownego ich wykorzystania w sposób przyjazny dla środowiska. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokarmowego, powodując zagrożenie dla zdrowia ludzkiego i dobrego samopoczucia. Aby uzyskać więcej szczegółowych informacji na temat utylizacji tego produktu, należy zwrócić się do organu odpowiedzialnego za utylizację odpadów z gospodarstw domowych lub do Państwa sprzedawcy. Pod koniec okresu użytkowania, w trosce o środowisko naturalne, dokonać utylizacji akumulatora. Akumulator zawiera materiał, który jest niebezpieczny dla osób i otoczenia. Akumulator powinien być poddany utylizacji w wyspecjalizowanym punkcie, który zajmuje się recyklingiem akumulatorów litowo-jonowych. Dzięki selektywnej zbiórce zużytych produk- tów i opakowań możliwy jest recykling i po- nowne wykorzystanie materiałów. Ponowne wykorzystanie materiałów pochodzących z recyklingu chroni środowisko naturalne i zmniejsza popyt na surowce.

3. ZAPOZNANIE SIĘ Z MASZYNĄ

OSTRZEŻENIE To narzędzie, jeśli będzie używane w nieodpo- wiedni sposób, może spowodować zespół wibra- cyjny. W celu zapewnienia precyzji, oszacowania wartości poziomu ekspozycji w rzeczywistych warunkach użycia należy brać również pod uwagę różne części cyklu operacyjnego, jak ruchy, podczas którego narzędzie jest wyłączone i czy działa bez obciążenia, czyli nie wykonuje żadnej pracy. Może to znacząco zredukować poziom narażenia w całkowitym okresie pracy, ograniczając do minimum ryzyko narażenia na drgania i hałas.PL - 7 Zawsze używać ostrych noży, wierteł i ostrzy. Przechowywać narzędzie zgodnie z instrukcją i dobrze nasmarowane (tam, gdzie jest to konieczne). Jeśli narzędzie musi być regularnie używane, należy używać akcesoriów chroniących przed drganiami i hałasem. Zaplanować program roboczy w taki sposób, aby rozłożyć użycie narzędzia wytwarzającego wysoki poziom drgań na kilka dni.

3.1 OPIS MASZYNY I JEJ PRZEZNACZENIE

Urządzenie to składa się zasadniczo z silnika zasilanego akumulatorem oraz z prowadnicy, która przekazuje napęd z silnika na łańcuch zębaty, który działa jak prawdziwa piła. Operator trzyma urządzenie obiema rękami za po- mocą uchwytu przedniego i tylnego i może sterować głównymi przyciskami, zachowując zawsze bezpiecz- ną odległość od urządzenia tnącego.

3.1.1 Użytkowanie zgodne z przeznaczeniem

Maszyna została zaprojektowana i stworzona do: – przycinania i cięcia koron wysokich drzew; – cięcia krzewów, pni lub drewnianych belek, których średnica zależy od długości prowadnicy; – cięcia wyłącznie drewna; – użycia tylko przez jednego operatora.

3.1.2 Niewłaściwe użytkowanie

Jakiekolwiek inne zastosowanie, odbiegające od po- wyżej opisanego, może okazać się niebezpieczne i powodować szkody wobec osób i/lub mienia. Niewła- ściwe użycie urządzenia stanowią (przykładowo poda- ne czynności, ale nie tylko): – regulowanie żywopłotów; – prace rzeźbiarskie; – cięcie na części palet, skrzyń i ogólnie opakowań; – cięcie na części mebli lub czegokolwiek, co może zawierać gwoździe, śruby lub wszelkiego rodzaju elementy metalowe; – wykonywanie prac rzeźniczych; – używanie urządzenia do cięcia materiałów, które nie są z drewna (tworzyw sztucznych, materiałów budowlanych); – używanie urządzenia jako dźwigni do podnoszenia, przenoszenia lub łamania przedmiotów; – użytkowanie urządzenia, gdy umieszczone jest ono na stałych wspornikach; – korzystanie z urządzeń tnących innych niż te wymienione w tabeli "Dane techniczne". Ryzyko poważnego uszkodzenia ciała i zranienia; – jednoczesne użytkowanie maszyny przez więcej, niż jedną osobę. WAŻNE Niewłaściwe  użytkowanie  maszyny  pro- wadzi  do  utraty  gwarancji  i  zwalnia  producenta  od  wszelkiej odpowiedzialności, obciążając użytkownika  wszelkimi zobowiązaniami wynikającymi ze szkód lub  obrażeń ciała własnych lub wobec osób trzecich.

3.1.3 Typologia użytkowników

Urządzenie jest przeznaczone do użycia wyłącznie przez przeszkolonych operatorów, poinstruowanych w zakresie utrzymania drzew.

3.2 OZNAKOWANIE BEZPIECZEŃSTWA

Na urządzeniu pojawiają się różne symbole (rys. 2). Ich zadaniem jest przypominanie użytkownikowi o konieczności zachowania ostrożności i uwagi podczas korzystania z maszyny. Znaczenie symboli: Ostrzeżenie! Prosimy przeczytać niniejsze instrukcje przed rozpo- częciem użytkowania urządzenia. Zagrożenie! W przypadku niepra- widłowego użytkowania maszyna może być zagrożeniem dla same- go siebie i dla innych. Ostrzeżenie! Używać ochron- ników słuchu, okularów i kasku ochronnego. Ostrzeżenie! Stosować rękawice i antypoślizgowe obuwie ochronne! Zagrożenie! Nie wystawiać na działanie deszczu lub wilgoci. Niebezpieczeństwo odbicia (Kickback)! Odbicie powoduje nagłe przemieszczenie się piły łańcuchowej w kierunku operatora. Należy zawsze pracować, prze- strzegając zasad bezpieczeństwa. Stosować łańcuchy z ogniwami antyodbiciowymi, które ogranicza- ją możliwość wystąpienia odbicia.PL - 8 Ostrzeżenie! Nigdy nie trzymać urządzenia jedną ręką! Trzymać urządzenie obiema rękami, po- zwala to utrzymać kontrolę nad urządzeniem i zmniejsza ryzyko odrzutu. Ostrzeżenie! Zapoznać się z odpowiednią instrukcją obsłu- gi akumulatora i ładowarki. WAŻNE   Uszkodzone  lub  nieczytelne  etykiety  należy  wymienić.  Zwrócić  się  o  nowe  etykiety  do  autoryzowanego serwisu.

3.3 PODSTAWOWE CZĘŚCI

Urządzenie składa się z następujących elementów, które spełniają następujące funkcje (rys. 1): A. Silnik: wprawia w ruch urządzenie tnące. B. Uchwyt przedni: uchwyt znajdujący się w przedniej części piły łańcuchowej. Powinien być chwytany lewą ręką. C. Uchwyt tylni: uchwyt znajdujący się w tylnej części piły łańcuchowej. Powinien być chwytany prawą ręką. Posiada główne przyciski sterujące przyspieszeniem. D. Przednia osłona dłoni: urządzenie zabezpie- czające umieszczone jest pomiędzy przednim uchwytem a łańcuchem zębatym w celu ochrony dłoni przed urazami w przypadku, gdy dłoń zsu- nie się z uchwytu. Osłona ta jest stosowana jako urządzenie do uruchomienia hamulca łańcucha. E. Prowadnica: stanowi wsparcie i prowadzi łańcuch zębaty. F. Łańcuch zębaty: element przeznaczony do cięcia, składający się z ogniw napędowych wyposażonych w małe ostrza zwane "zębami" i przyłączy bocznych połączonych nitami. G. Chwytak łańcucha: zabezpieczenie, które uniemożliwia niekontrolowane ruchy łańcucha zębatego w przypadku pęknięcia lub rozluźnienia. H. Zderzak szponowy: urządzenie zainstalowane naprzeciwko punktu podłączenia prowadnicy, który działa jak punkt podparcia, gdy zetknie się z drzewem lub pniem.

I. Pierścień do szybkiego napinania łańcucha:

(o ile przewidziano). J. Osłona prowadnicy: urządzenie zabezpieczają- ce piłę łańcuchową, zakładane na prowadnicę w trakcie przemieszczania, transportu lub przecho- wywania urządzenia. K. Akumulator (jeśli nie jest dołączony do urządze- nia, patrz par. 15.1 “akcesoria na zamówienie): urządzenie to dostarcza niezbędnej do pracy sil- nika energii; jego charakterystyka i zasady użyt- kowania opisane są w oddzielnej instrukcji. L. Ładowarka akumulatora (jeśli nie jest dołączo- ny do  urządzenia,  patrz  par.  15.2  “akcesoria na  zamówienie): urządzenie, które służy do ładowa- nia akumulatora. M. Zabezpieczenie końcówki: urządzenie chroniące przed odbiciem N. Gniazdo akumulatora: miejsce, w którym jest umieszczony akumulator maszyny. O. Nakrętka lub pokrętło blokujące

3.4 ETYKIETA ZNAMIONOWA

Tabliczka znamionowa zawiera następujące dane (rys. 2):

1. Poziom mocy akustycznej

3. Miesiąc / Rok produkcji

5. Napięcie zasilania

7. Nazwa i adres producenta

9. Długość prowadnicy

Zapisać dane identykacyjne maszyny w odpowied- nich polach na etykiecie zamieszczonej z tyłu okładki. WAŻNE   Używać  danych  identyfikacyjnych  za- mieszczonych na etykiecie w przypadku kontaktowa- nia się z autoryzowanym serwisem.

Zasady bezpieczeństwa, których należy przestrzegać podczas korzystania z urządzenia opisane są w rozdz. 2. Postępować zgodnie z po- niższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy ma- szyny. Dla ułatwienia magazynowania i transportu, niektóre części składowe urządzenia nie są montowane bez- pośrednio w fabryce, lecz muszą być skompletowane po uprzednim rozpakowaniu, zgodnie z poniższą in- strukcją. Rozpakowanie lub zakończenie montażu należy wykonywać na płaskiej i stabilnej po- wierzchni, w miejscu umożliwiającym swobodne przemieszczanie maszyny i opakowań, używając zawsze odpowiednich narzędzi. Nie używać ma- szyny przed zakończeniem działań opisanych w sekcji “MONTAŻ”.PL - 9

4.1 ELEMENTY MONTAŻOWE

W opakowaniu znajdują się elementy montażowe wyszczególnione w poniższej tabeli: Prowadnica wraz z osłoną prowadnicy Łańcuch zębaty Klucz (jeśli przewidziano) Dokumentacja

1. Otworzyć opakowanie zachowując ostrożność, by

nie zgubić znajdujących się w nim elementów.

2. Zapoznać się z dokumentacją znajdującą się w

opakowaniu, np. z niniejszymi instrukcjami.

3. Wyjąć wszystkie luźne elementy z kartonu.

4. Wyjąć maszynę z opakowania.

5. Usunąć karton i inne elementy opakowania

zgodnie z obowiązującymi przepisami.

Do wykonywania jakichkolwiek czynności przy prowadnicy i łańcuchu, należy zawsze zakła- dać solidne rękawice robocze. Zwracać szczegól- ną uwagę na montaż prowadnicy i łańcucha, aby nie obniżać stopnia bezpieczeństwa i sprawno- ści urządzenia; w przypadku wątpliwości należy skontaktować się z Państwa sprzedawcą. Wykonać wszystkie czynności po wyjęciu akumulatora. Przed zamontowaniem prowadnicy, należy upewnić się, czy nie jest włączony hamulec łańcucha (par. 5.4).

1. Przy użyciu dołączonego klucza odkręcić nakręt-

kę lub działać na pokrętło (rys. 3.A) i zdjąć obu- dowę łańcucha (rys. 3.B) aby uzyskać dostęp do zębatki i prowadnicy.

2. Zamontować prowadnicę (rys. 4.A) przez wstawie-

nie kołka (rys. 4.B) w rowki (rys. 4.C) i przesunąć ją w kierunku tylnej części korpusu urządzenia.

3. Upewnić się, że sworzeń napinacza łańcucha

(rys. 4.D) jest prawidłowo umieszczony w odpo- wiednim otworze w prowadnicy, w przeciwnym razie, odpowiednio przekręcić wkrętakiem śrubę napinacza łańcucha (rys. 4.E) tak, aby sworzeń został odpowiednio wsunięty w otwór. (o ile prze- widziano).

4. Odchylić urządzenie, aby umożliwić nałożenie

łańcucha wokół koła zębatego (rys. 5).

5. Zamontować łańcuch (rys. 6.A) wokół napędowe-

go koła zębatego (rys. 6.B) i wzdłuż szyn prowad- nicy (rys. 6.C), uważając, aby zachować prawidło- wy kierunek przesuwu. Kierunek przesuwania łańcucha

6. Jeżeli końcówka prowadnicy jest wyposażona w

zębatkę, należy uważać, by ogniwa napędzające łańcucha weszły prawidłowo we wręby zębatki (rys. 7).

7. Założyć ponownie pokrywę (rys. 8.A), bez dokrę-

cania nakrętki lub pokrętła (rys. 8.B).

8. Odpowiednio przekręcić śrubę mocującą napi-

nacz łańcucha lub pierścień (rys. 9.A) aż do otrzy- mania właściwego naprężenia łańcucha (Rys.10) (par. 6.1.3).

9. Trzymając drążek w podniesionym położeniu,

dokręcić do końca nakrętkę pokrywy przy pomo- cy klucza będącego na wyposażeniu (rys. 11.A).

Pozwala wprawić w ruch łańcuch. Włączenie dźwigni regulacji obrotów silnika (rys. 12.A) jest możliwe tylko wtedy, gdy naciśnięty jest przycisk blokady obrotów silnika (rys. 12.B). Urządzenie tnące zatrzymuje się automatycznie po zwolnieniu dźwigni regulacji obrotów silnika.

5.2 PRZYCISK BLOKADY OBROTÓW SILNIKA

Przycisk blokady obrotów silnika (rys. 12.B) umożliwia włączenie dźwigni regulacji obrotów silnika (rys. 12.A).

5.3 HAMULEC ŁAŃCUCHA

Jest to system bezpieczeństwa hamujący łańcuch, który zatrzymuje łańcuch w przypadku odrzutów (odbić) w czasie pracy urządzenia. Odrzut następuje w wyniku nieprawidłowego kontaktu końcówki prowadnicy, powodując gwałtowne przesunięcie jej w górę i uderzenie ręki o zabezpieczenie przednie (rys. 1.D). Aby zwolnić hamulec łańcucha należy odblokować go ręcznie. Hamulec łańcucha włączony. Jest to możliwe, gdy przednia osłona dłoni jest odchylona całkowicie do przodu.PL - 10 Hamulec łańcucha wyłączony. Jest to możliwe, gdy przednia osłona dłoni zostanie całkowicie odchylona w stronę korpusu urządzenia, aż zaskoczy. Nie korzystać z urządzenia, gdy hamulec łańcucha działa nieprawidłowo i skontaktować się ze Państwa sprzedawcą w celu przeprowadzenia niezbędnych kontroli.

6. UŻYTKOWANIE MASZYNY

Zasady bezpieczeństwa, których należy przestrzegać podczas korzystania z urządzenia opisane są w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy maszyny. WAŻNE   Aby  uzyskać  instrukcje  dotyczące  silnika  i  akumulatora  (jeżeli  jest  przewidziany),  należy  zapoznać się z ich instrukcją obsługi.

6.1 CZYNNOŚCI WSTĘPNE

Przed rozpoczęciem pracy należy dokonać pewnych kontroli i czynności, niezbędnych do zapewnienia bezpieczeństwa warunków pracy jak i również jak najwyższej wydajności.

6.1.1 Kontrola akumulatora

Należy zakupić akumulator o pojemności najbardziej odpowiedniej do potrzeb operacyjnych urządzenia i przed użyciem całkowicie naładować go, postępując zgodnie z instrukcjami zamieszczonymi w instrukcji akumulatora. Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli "Dane techniczne".

• Każdorazowo przed rozpoczęciem użytkowania: – sprawdzić stan naładowania akumulatora, postę- pując zgodnie z instrukcjami zawartymi w instruk- cji obsługi akumulatora.

6.1.2 Uzupełnianie oleju smarującego

prowadnicę i łańcuch Przed rozpoczęciem korzystania z urządzenia, należy uzupełnić poziom oleju smarującego, W celu zapoznania się ze sposobami i środkami ostrożności dotyczącymi uzupełniania oleju smarującego patrz par. 7.3.

6.1.3 Kontrola naprężenia łańcucha

Wykonywać wszystkie czynności przy wyłączonym silniku. Założyć grube rękawice robocze. Skontrolować naprężenie łańcucha. Naprężenie jest prawidłowe, w momencie, gdy unosząc łańcuch w połowie prowadnicy, ogniwa napędzające nie wychodzą z prowadnicy (rys. 10). Aby wyregulować naprężenie łańcucha:

1. zwolnić nakrętkę osłony za pomocą klucza

dostarczonego w zestawie lub pokrętła (rys. 3.A);

2. odpowiednio przekręcić śrubę mocującą

napinacz łańcucha lub pierścień (rys. 9.A) aż do otrzymania właściwego naprężenia łańcucha;

3. Trzymając drążek w podniesionym położeniu,

dokręcić do końca nakrętkę pokrywy przy pomocy klucza będącego na wyposażeniu (rys. 11.A). Nie pracować z luźnym łańcuchem, aby nie stwarzać zagrożenia i nie dopuścić do sytuacji, w której łańcuch zsunąłby się z szyn prowadnicy. WAŻNE   W  pierwszym  okresie  użytkowania  (lub  po  wymianie  łańcucha)  należy  znacznie  częściej  kontrolować  naprężenie  łańcucha  z  powodu  jego  wyciągania się.

6.2 KONTROLE BEZPIECZEŃSTWA

Ponadto, należy przeprowadzić kontrole bezpieczeń- stwa i sprawdzić, czy wyniki odpowiadają danym z tabel. Przed rozpoczęciem użytkowania urządze- nia należy zawsze przeprowadzić kontrole bez- pieczeństwa. Zawsze przeprowadzać codzienną kon- trolę maszyny przed jej użyciem, po upad- ku lub innych wstrząsach w celu wykrycia wszelkich uszkodzeń lub istotnych wad.PL - 11

6.2.1 Ogólna kontrola bezpieczeństwa

Część Wynik Uchwyty i osłony Czyste, suche, wolne od oleju i smaru, prawidłowo i bezpiecznie zamontowane na urządzeniu. Śruby na urządzeniu i na ostrzu. Dobrze dokręcone (nie poluzowane). Drogi przepływu powietrza chłodzącego Drożne. Prowadnica Zamontowana prawidłowo. Łańcuch Naostrzony, nieuszkodzony lub zużyty, prawidłowo zamontowany i naprężony Osłony W stanie nienaruszonym, bez uszkodzeń. Akumulator Brak uszkodzeń opakowania, bez wycieków płynu. Urządzenie Brak śladów uszkodzeń lub zużycia. Dźwignia włączania napędu, przycisk bezpieczeństwa Powinny mieć swobodny i niewymuszony zakres ruchu. Włączanie testowe Brak nietypowych wibracji Brak nietypowych dźwięków

6.2.2 Test funkcjonowania maszyny

Działanie Wynik Umieścić akumulator w jego gnieździe (par. 7.2.3) i uruchomić dźwignię regulacji obrotów silnika (rys. 12.A) (bez naciskania przycisku blokady obrotów silnika ) (rys. 12.B). Dźwignia regulacji obrotów silnika jest zablokowana. Wcisnąć przycisk blokady obrotów silnika (rys. 12.B) i dźwignię regulacji obrotów silnika (rys. 12.A). Dźwignie powinny mieć swobodny i niewymuszony zakres ruchu. Łańcuch przemieszcza się. Zwolnić dźwignię regulacji obrotów silnika (rys. 12.A) lub nacisnąć przycisk blokowania (rys. 12.B). Dźwignia powinna powrócić automatycznie i szybko do pozycji neutralnej. Łańcuch powinien się zatrzymać. KONTROLA HAMULCA ŁAŃCUCHA

1. Włączyć urządzenie

2. Mocno chwyć uchwyty

3. Wciskając dźwignię

regulacji obrotów silnika, w celu utrzymania łańcucha w ruchu, popchnąć do przodu przednią osłonę ręki, wykorzystując do tego wierzch dłoni (par. 5.3).

natychmiast się zatrzymać. Kiedy łańcuch się zatrzyma, natychmiast zwolnić dźwignię regulacji obrotów silnika i wyłączyć hamulec łańcucha (par. 5.3). Jeśli którykolwiek wynik różni się od danych wskazanych w poniższych tabelach, nie należy użytkować urządzenia! Należy zwrócić się o pomoc do centrum serwisowego w celu dokonania przeglądu i naprawy urządzenia.

1. Zdjąć obudowę zabezpieczającą z prowadnicy

2. Upewnić się, że prowadnica i łańcuch nie dotykają

powierzchni czy innych przedmiotów.

3. Umieścić prawidłowo akumulator w jego gnieździe

5. Wcisnąć przycisk blokady obrotów silnika

(rys. 12.B) i dźwignię regulacji obrotów silnika. (Rys. 12.A).

Przed wykonaniem po raz pierwszy ścinki drzewa lub obcięcia konarów, należy: – przejść specjalne przeszkolenie w zakresie użyt- kowania tego typu urządzenia; – zapoznać się uważnie z zaleceniami bezpieczeń- stwa i instrukcjami obsługi zawartymi w niniejszej instrukcji; – przećwiczyć cięcie na kłodach leżących na ziemi lub zamocowanych na stojakach w taki sposób, aby uzyskać niezbędną znajomość obchodzenia się z maszyną i najbardziej odpowiednimi techni- kami cięcia. W celu rozpoczęcia pracy, należy postępować w następujący sposób:PL - 12

• Przed uruchomieniem napędu zawsze wyłączyć hamulec łańcucha.

• Podczas pracy urządzenie powinno być zawsze mocno trzymane obydwiema rękami, lewa ręka na uchwycie przednim a prawa na uchwycie tylnym, niezależnie od ewentualnej leworęczności operatora. Natychmiast zatrzymać silnik, jeżeli łańcuch zablokuje się podczas pracy. UWAGA   Podczas  użytkowania  akumulator  jest  zabezpieczony  przed  całkowitym  rozładowaniem  za  pomocą  urządzenia  zabezpieczającego,  które  wyłącza maszynę i blokuje jej działanie. UWAGA   Jeśli  piła  przestanie  działać  podczas  cięcia, odczekać 15 min w celu ochłodzenia maszyny  i następnie ją ponownie uruchomić

6.4.1 Kontrole przeprowadzane w trakcie

6.4.1.a Kontrola naprężenia łańcucha

Podczas pracy łańcuch stopniowo się wydłuża, dlatego należy często sprawdzać jego napięcie (par. 6.1.3).

6.4.1.b Kontrola dopływu oleju

WAŻNE   Nie należy korzystać z urządzenia  bez wcześniejszego uzupełnienia oleju  smarowania łańcucha i prowadnicy! Upewnić się, że prowadnica i łańcuch są na odpowiednim miejscu podczas dokonywania kontroli dopływu oleju. Włączyć silnik (par. 6.3) i sprawdzić, czy olej do sma- rowania łańcucha jest odpowiednio rozprowadzany, tak jak pokazano to na (rys. 14).

6.5.1 Okrzesywanie drzewa

Upewnić się, że w miejscu opadania gałęzi nie ma innych przedmiotów.

1. Przyjąć pozycję po przeciwnej stronie w stosunku

do gałęzi przeznaczonych do obcięcia.

2. Wykonywać cięcie, zaczynając od niższych

gałęzi, a następnie przejść do cięcia wyższych partii gałęzi.

3. Wykonać pierwsze cięcie od dołu do góry

(rys. 15.A). Ukończyć okrzesywanie przycinając od góry do dołu, tak jak pokazano to na (rys. 15.B).

WAŻNE   Kiedy dwie lub więcej osób jednocześnie  wykonuje  przycinanie  dłużycy  lub  ścinkę  drzewa,  prace  te  powinny  być  prowadzone  na  oddalonych  od  siebie    obszarach,  a    odległość  pomiędzy  nimi  powinna wynosić co najmniej  2,5  wysokości  drzewa  przeznaczonego  do  wycinki.  Nie  ścinać  drzew,  gdy  istnieje  ryzyko  spowodowania  zagrożenia  dla  osób,  potrącenia linii energetycznej lub wyrządzenia szkód  materialnych. W  przypadku,  gdy  drzewo  zetknie  się  z  siecią  linii  dystrybucji  energii,  należy  niezwłocznie  powiadomić firmę odpowiedzialną za sieć. Przed przystąpieniem do ścinki drzewa: – należy wziąć pod uwagę naturalne nachylenie drzewa, stronę po której gałęzie są większe i kierunek wiatru, aby ocenić w jaki sposób drzewo upadnie; – usunąć z drzewa brud, kamienie, kawałki kory, gwoździe, klamry i druty; – uwolnić teren wokół drzewa od przeszkód i upewnić się, czy podłoże jest stabilne; – wyznaczyć drogi ewakuacyjne, usuwając przeszkody; drogi ewakuacyjne powinny być wyznaczone w kierunku przeciwnym do kierunku upadku drzewa o około 45°(rys. 16) i powinny umożliwiać ucieczkę operatora w bezpieczną okolicę, oddaloną około 2,5 razy w stosunku do wysokości drzewa przeznaczonego do wycinki; – Należy stać powyżej terenu, na który prawdopodobnie potoczy się drzewo lub upadnie po wycięciu.

1. Ustawić się po prawej stronie drzewa, za piłą.

2. Wykonać poziomy rzaz na głębokość 1/3 średnicy

drzewa, prostopadle do kierunku upadku drzewa, (rys. 17.A).

1. Wykonać rzaz ścinający na wysokości co najmniej

5 cm powyżej rzazu poziomego (rys. 18.B).

2. Wykonać rzaz ścinający w taki sposób, aby pozo-

stawić nieodpiłowaną część pnia, który posłuży jako zawias (rys. 18.C). Drewniany zawias zapo- biega skręcaniu drzewa i jego upadku w złym kie- runku. Nie wykonywać przecięć na zawiasie.

3. Bez wyjmowania prowadnicy, zmniejszać stopnio-

wo grubość zawiasu, aż do upadku drzewa.

4. Jeżeli istnieje jakiekolwiek ryzyko, że drzewo

nie spadnie w żądanym kierunku, lub że może przechylić się do tyłu i zgnieść łańcuch zębaty, zatrzymać cięcie przed dokończeniem rzazu ścinającego i zastosować drewniane, plastykowe lub aluminiowe kliny (rys. 19.D) w celu otwarcia cięcia. Spowodować upadek drzewa wzdłuż pożądanej linii upadku, uderzając młotem w klin.

5. Kiedy drzewo zaczyna upadać, należy wyjąć

i wyłączyć urządzenie (par. 6.6), położyć naPL - 13 ziemi, a następnie oddalić się z miejsca upadku po wyznaczonej ścieżce ewakuacyjnej. Należy uważać na spadające z góry gałęzie, i gdzie stawia się stopy.

6.5.3 Okrzesywanie gałęzi

Okrzesywanie oznacza obcinanie gałęzi ze ściętego drzewa. Należy zwrócić uwagę na punkty podparcia gałęzi o ziemię i sprawdzić, czy nie jest ona na- prężona oraz na kierunek, który może obrać gałąź podczas cięcia i ewentualną niestabilność drze- wa po odcięciu gałęzi. Podczas przycinania, należy pozostawić niższe, większe gałęzie, aby pień mógł oprzeć się o ziemię. Usuwać małe gałęzie za pomocą pojedynczego cięcia (rys. 20.A). Najlepiej jest obcinać naprężone gałęzie od dołu do góry, aby uniknąć zgięcia piły łańcuchowej (rys. 20.B).

6.5.4 Cięcie dłużycy

Cięcie dłużycy oznacza cięcie pnia w poprzek jego długości. Należy upewnić się, że stopy są stabilnie oparte o podłoże, i że masa ciała jest równomiernie rozłożona na obie nogi. Jeśli to możliwe, należy podnieść i wesprzeć pień za pomocą gałęzi, pni lub kłód. Cięcie dłużycy można ułatwić sobie, używając zderzaka szponowego (rys. 1.H):

1. wbić zderzak szponowy w pień i podważając

go,wykonać urządzeniem ruch w kształcie łuku, co pozwoli prowadnicy wgłębić się w drewno (rys. 21);

2. powtórzyć czynność kilka razy, jeśli jest to

konieczne, zmieniając punkt oparcia zderzaka szponowego.

• Pień oparty o ziemię Gdy pień oparty jest na całej długości, jest cięty od góry (cięcie górne) (rys. 22.A). – Przeciąć do około połowy średnicy, a następnie obrócić pień i dokończyć cięcie z drugiej strony.

• Pień oparty tylko na jednym końcu Gdy pień oparty jest o ziemię tylko na jednym końcu: – należy przeciąć 1/3 średnicy pnia od dołu (cięcie dolne) (rys. 23.A); – następnie należy dokonać ostatecznego cięcia, wykonując górne cięcie dłużycy w celu zetknięcia się z pierwszym cięciem (rys. 23.B).

• Pień podparty na obu końcach Gdy pień oparty jest o ziemię na obu końcach: – należy przeciąć 1/3 średnicy pnia, zaczynając od góry (przecinanie dłużycy górne) (rys. 24.A); – następnie dokonać ostatecznego cięcia, wykonując przecięcie dłużycy dolne poniżej 2/3 grubości dolnej w celu zetknięcia się z pierwszym cięciem (rys. 24.B).

• Pień przechylony Podczas cięcia pnia na skarpie, należy zawsze stać powyżej pnia (rys. 25). W trakcie końcowego etapu cięcia, w celu utrzymania kontroli nad pniem, należy zmniejszyć nacisk bez puszczania rękojeści. Nie należy dopuścić, by piła dotknęła podłoża.

W celu zatrzymania maszyny:

1. Zwolnić dźwignię regulacji obrotów silnika

(rys. 12.A). Po zwolnieniu dźwigni regulacji obrotów silnika może potrwać kilka sekund zanim łańcuch zębaty się zatrzyma. Zawsze zatrzymać maszynę: – podczas przemieszczania się pomiędzy strefami pracy. Podczas przenoszenia urządzenia, nigdy nie trzymać palca na przycisku bezpieczeństwa, aby zapobiec przypadkowemu włączeniu się urządzenia.

1. Nacisnąć przycisk blokujący znajdujący się w

akumulatorze na maszynie (rys. 26.A), wyjąć akumulator z gniazda (rys. 26.K) i go naładować (par. 7.2.2);

2. zamontować osłonę prowadnicy (rys. 1.J);

3. odczekać, aż silnik wystygnie przed umieszcze-

niem maszyny w jakimkolwiek pomieszczeniu;

4. poluzować nakrętkę mocującą drążek lub po-

krętło w celu zmniejszenia naprężenia łańcucha (par. 6.1.3);

5. starannie oczyścić urządzenie z kurzu i zanie-

czyszczeń i usunąć z łańcucha wszystkie pozo- stałości trocin lub oleju (par. 7.4);

6. sprawdzić, czy nie ma poluzowanych lub uszko-

dzonych części. W razie konieczności, wymienić uszkodzone części i dokręcić ewentualnie obluzo- wane śruby i nakrętki. WAŻNE   Należy  zawsze  wyjąć  akumulator  (par.  7.2.2)  i  zamontować  osłonę  ostrza  za  każdymPL - 14 razem przed pozostawieniem urządzenia bez nadzoru  lub nieużytkowanego.

Zasady bezpieczeństwa, których należy przestrzegać podczas korzystania z urządzenia opisane są w rozdz. 2. Postępować zgodnie z po- niższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy ma- szyny. Przed przystąpieniem do kontroli, czyszcze- nia lub konserwacji/regulacji urządzenia:

• Zatrzymać urządzenie i wyłączyć silnik;

• Odczekać do zatrzymania się łańcucha;

• Wyjąć akumulator z jego gniazda;

• zamontować osłonę prowadnicy, za wyjątkiem przypadków interwencji bezpośrednio na pro- wadnicy lub łańcuchu;

• odczekać, aż silnik będzie dostatecznie schło- dzony;

• przeczytać instrukcję obsługi;

• nosić odpowiednią odzież, rękawice robocze i okulary ochronne;

• Częstotliwość i rodzaje czynności konserwacyjnych są przedstawione w "Tabeli konserwacji". Niniejsza tabela została opracowana w celu ułatwienia czynności zmierzających do utrzymania wydajności maszyny i zapewnienia warunków bezpiecznego eksploatowania. Są w niej podane najważniejsze czynności oraz częstotliwość ich wykonywania. Wykonać odpowiednie czynności konserwacyjne, przestrzegając terminu przeglądu.

• Stosowanie nieoryginalnych lub nieprawidłowo zamontowanych części zamiennych lub akcesoriów może mieć negatywny wpływ na działanie i bezpieczeństwo urządzenia. Producent nie ponosi żadnej odpowiedzialności za uszkodzenie mienia, wypadki lub obrażenia ciała spowodowane przez tego typu produkty.

• Oryginalne części zamienne dostarczane są przez warsztaty serwisowe i autoryzowanych dealerów. WAŻNE   Wszystkie  czynności  konserwacyjne  i  regulacyjne maszyny nieopisane w niniejszej instrukcji  powinny być wykonywane przez Państwa sprzedawcę  lub w autoryzowanym centrum serwisowym.

7.2.1 Wydajność akumulatora

Wydajność akumulatora zależy głównie od: a. czynników środowiskowych, które powodują zwiększenie zapotrzebowania na energię: – cięcia drzew i gałęzi o zbyt grubych gałęziach. b. zachowań operatora, który powinien unikać: – częstego włączania i wyłączania maszyny pod- czas pracy; – stosowania nieprawidłowej techniki cięcia w sto- sunku do rodzaju pracy do wykonania (pkt. 6.5). W celu dokonania optymalizacji wydajności akumula- tora zaleca się:

• cięcie drewna, gdy jest ono suche;

• użycie najbardziej odpowiedniej techniki w stosunku do typu czynności. W przypadku użycia maszyny w sesjach roboczych dłuższych od dozwolonych dla standardowego aku- mulatora, możliwe jest:

• dokonanie zakupu drugiego standardowego akumulatora w celu natychmiastowej wymiany rozładowanego akumulatora, bez przerywania ciągłości pracy;

7.2.2 Wyjęcie i ponowne ładowanie

1. Nacisnąć przycisk blokujący, znajdujący się w

akumulatorze (rys. 26.A) i wyjąć akumulator (rys. 26.K);

2. podłączyć ładowarkę do gniazda o napięciu

odpowiadającym temu, które jest wskazane na tabliczce (Rys. 27).

3. Dokonać zawsze pełnego ładowania akumulatora,

postępując zgodnie ze wskazówkami zawartymi w instrukcji obsługi akumulatora/ładowarki. UWAGA   Akumulator wyposażony jest w zabezpie- czenie uniemożliwiające ładowanie, jeśli temperatura  otoczenia  nie  mieści  się  w  przedziale  pomiędzy  4  i  40°C. UWAGA   Akumulator  może  być ponownie  nałado- wany w każdej chwili, również częściowo, bez ryzyka  jego uszkodzenia.

7.2.3 Ponowny montaż akumulatora

w urządzeniu Po zakończeniu ponownego ładowania:

1. Wyjąć akumulator z gniazda w ładowarce

(unikając utrzymywanie go przez długi okres czasu w ładowarce po zakończonym ładowaniu) i odłączyć ładowarkę od sieci elektrycznej (rys. 28);PL - 15

2. Wsunąć akumulator do gniazda na maszynie

3. docisnąć aż do usłyszenia "kliknięcia" i zaskocze-

nia go na swoim miejscu w celu zapewnia prze- pływu prądu.

UWAGA   W  pobliżu korka zbiornika  oleju smarującego łańcuch (rys. 29.A)  umieszczony jest następujący symbol: Zbiornik oleju smarującego prowadnicę i łańcuch WAŻNE   Należy  stosować  wyłącznie  olej  do  pił  łańcuchowych  lub  olej  kleisty  do  pił  łańcuchowych.  Nie  używać  zanieczyszczonego  oleju,  aby  nie  zapchać  filtra  w  zbiorniku  i  uniknąć  bezpowrotnego  uszkodzenia pompy oleju. Używanie oleju dobrej jakości jest podstawą odpowiedniego smarowania części tnących; olej zużyty lub niskiej jakości uniemożliwia prawidłowe smarowanie i skraca żywotność łańcucha i prowadnicy. WAŻNE   Nigdy  nie  uruchamiać  łańcucha  bez  dostatecznej  ilości  oleju,  może  to  spowodować  uszkodzenie  piły  i  narazić  operatora  na  niebezpieczeństwo. Sprawdzić ilość oleju w pile łańcuchowej za pomocą wskaźnika poziomu oleju (rys. 29.B). Jeśli poziom oleju jest niski, należy dolać oleju, postępując w sposób następujący:

1. Odkręcić i wyjąć korek (rys. 29.A) ze zbiornika.

2. Wlać olej do zbiornika, monitorując poziom za

pomocą wskaźnika (rys. 29.B).

3. Upewnić się, że do zbiornika nie dostały się

nieczystości podczas napełniania oleju.

4. Założyć korek i dokręcić go.

7.4.1 Czyszczenie maszyny i silnika

Każdorazowo po zakończeniu pracy, wyczyścić dokładnie urządzenie z kurzu i zanieczyszczeń.

• W celu ograniczenia ryzyka pożaru, przechowywać urządzenie, a w szczególności silnik bez pozostałości liści, gałęzi lub nadmiaru smaru.

• Czyścić urządzenie po każdym użyciu przy użyciu czystej, wilgotnej szmatki nasączonej łagodnym detergentem.

• Usunąć wszelkie ślady wilgoci za pomocą miękkiej, suchej szmatki. Wilgoć może spowodować ryzyko porażenia prądem.

• Nie należy używać żrących środków czyszczących ani rozpuszczalników do czyszczenia części z tworzywa sztucznego lub uchwytów.

• Nie stosować strumieni wody oraz unikać moczenia silnika i komponentów elektrycznych.

• Aby nie dopuścić do przegrzania i uszkodzenia silnika lub akumulatora, należy zawsze upewnić się, że chłodzące kratki wlotu powietrza są czyste i wolne od zanieczyszczeń.

7.4.2 Czyszczenie łańcucha

Każdorazowo, po każdym użyciu, usunąć z łańcucha wszelkie pozostałości trocin lub oleju. W przypadku mocnego zaolejenia lub pokrycia ży- wicą, zdjąć łańcuch i umieścić go na kilka godzin w zbiorniku ze specjalnym detergentem. Następnie spłukać go czystą wodą i przed ponownym zamonto- waniem na urządzeniu, pokryć odpowiednim sprayem przeciwkorozyjnym.

7.5 CHWYTAK ŁAŃCUCHA

Sprawdzić przed każdym użyciem stan chwytaka łańcucha (rys. 1.G) oraz naprawić go w przypadku uszkodzenia.

Codziennie, przed każdym użyciem, zdjąć obudowę (par. 4.2), zdemontować prowadnicę i sprawdzić, czy otwory smarowania urządzenia (rys. 30.A) i prowadnicy (rys. 30.B) nie są zapchane.

7.7 NAKRĘTKI I ŚRUBY MOCUJĄCE

• Śruby i nakrętki powinny być dobrze dokręcone, aby mieć pewność, że urządzenie znajduje się zawsze w stanie gotowym do bezpiecznej eksploatacji.

• Systematycznie sprawdzać, czy uchwyty są dobrze zamocowane.

Należy okresowo kontrolować stan zębatki w punkcie sprzedaży i wymienić ją na nową, jeżeli ulegnie zużyciu. Nie montować nowego łańcucha na zużytej zębatce lub odwrotnie.PL - 16

8.2 KONSERWACJA ŁAŃCUCHA ZĘBATEGO

Ze względów bezpieczeństwa i polepszenia wydajności, łańcuch tnący powinien być zawsze dobrze naostrzony. Do wykonywania jakichkolwiek czynności przy prowadnicy i łańcuchu, należy zawsze zakładać solidne rękawice robocze. Ostrzenie łańcucha jest konieczne, gdy: – Trociny przypominają proszek. – Potrzebny jest większy nacisk podczas cięcia. – Cięcie nie jest prostoliniowe. – Wibracje zwiększają się. Jeżeli łańcuch nie jest wystarczająco na- ostrzony, zwiększa się ryzyko odbicia (kickback). WAŻNE   Zaleca  się powierzyć  czynność ostrzenia  specjalistycznemu  serwisowi,  gdzie  zostanie    ona  wykonana  przy  zastosowaniu  specjalnej  aparatury,  która  gwarantuje  minimalne  usunięcie  materiału  i  równomierne naostrzenie wszystkich ostrzy.

8.2.1 Wymiana łańcucha zębatego

Łańcuch powinien być wymieniony gdy; – długość ostrza zmniejszy się do 5 mm lub mniej; – luz w ogniwach na złączach jest za duży; – prędkość cięcia jest mała i ponowne ostrzenie nie poprawia szybkości cięcia; łańcuch jest zużyty. WAŻNE   Po  wymianie  łańcucha  należy  częściej  kontrolować jego naprężenie z powodu wyciągania się  łańcucha.

8.3 KONSERWACJA PROWADNICY

UWAGA   Wszystkie czynności przeprowadzane na  prowadnicy wymagają pewnych kompetencji i użycia  specjalnych narzędzi. Ze względów bezpieczeństwa, i  aby mogły być one wykonane w profesjonalny sposób,  należy  skontaktować  się  w  tym  celu  ze  Państwa  sprzedawcą. Aby uniknąć asymetrycznego zużywania się prowadnicy, należy okresowo ją obracać. W celu utrzymania sprawności prowadnicy należy:

1. smarować łożyska zębatki (jeżeli prowadnica

jest w nią wyposażona) za pomocą odpowiedniej strzykawki (brak w zestawie);

2. wyczyścić rowek prowadnicy z pomocą odpo-

wiedniej skrobaczki (brak w zestawie) (rys. 31.A);

3. wyczyścić otwory smarowania (rys. 31.B);

4. płaskim pilnikiem, usunąć zadziory z boków

prowadnicy i opiłować ewentualne nierówności między szynami.

8.3.1 Wymiana prowadnicy

Prowadnica powinna być wymieniona, gdy: – głębokość rowka jest niższa niż wysokość ogniw napędzających (które nigdy nie mogą dotykać dna); – ścianka wewnętrzna szyny jest tak zużyta, że powoduje boczne skrzywienie łańcucha.

W razie konieczności magazynowania urządzenia:

1. Wyjąć akumulator z gniazda i naładować go.

2. Nałożyć osłonę na prowadnicę;

3. Odczekać, aż silnik będzie dostatecznie schło-

4. dokonać czyszczenia (par. 7.4).

5. Sprawdzić, czy nie ma poluzowanych lub uszko-

dzonych części. W razie potrzeby wymienić uszkodzone części i dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym.

6. Przechowywanie maszyny:

– w suchym środowisku; – zabezpieczonej przed wpływami atmosferyczny- mi; – w miejscu niedostępnym dla dzieci; – należy się upewnić, że zostały usunięte klucze lub narzędzia używane do konserwacji; – w temperaturze otoczenia od -20°C do 85°C .

9.2 MAGAZYNOWANIE AKUMULATORA

Przechowywać akumulator w zamkniętym otoczeniu, pozbawionym wilgoci, w temperaturze:

• 0°C - 60°C przez 1 miesiąc

• 0°C - 45°C przez 3 miesiące

• 0°C- 25°C przez 1 rok UWAGA   W przypadku długotrwałej bezczynności,  w celu przedłużenia wydajności akumulatora, należy  ładować go raz na dwa miesiące.

10. PRZEMIESZCZANIE I TRANSPORT

Za każdym razem, gdy należy przemieścić, podnieść, przetransportować lub przechylić urządzenie, należy:

• Zatrzymać urządzenie;

• Odczekać do zatrzymania się łańcucha;

• wyjąć akumulator z gniazda i naładować go;

• Nałożyć osłonę na prowadnicę;PL - 17

• odczekać, aż silnik będzie dostatecznie schłodzony;

• Założyć grube rękawice robocze;

• chwytać urządzenie wyłącznie za uchwyty i kierować prowadnicę w przeciwną stronę w stosunku do kierunku przemieszczania. Podczas transportu urządzenia na pojeździe samochodowym, należy:

• odpowiednio zabezpieczyć urządzenie za pomocą lin lub łańcuchów;

• ustawić urządzenie tak, aby nie stwarzać dla nikogo zagrożeń.

11. SERWIS I NAPRAWA

Niniejsza instrukcja zawiera wszelkie informacje nie- zbędne do posługiwania się maszyną i poprawnego wykonania podstawowych czynności z zakresu kon- serwacji dokonywanych przez samego użytkownika. Wszystkie czynności regulacyjne i konserwacyjne nie- opisane w niniejszej instrukcji powinny być wykonane przez Państwa sprzedawcę lub w autoryzowanym punkcie serwisowym, które dysponuje wiedzą i sprzę- tem umożliwiającym właściwe wykonanie czynności konserwacyjnych przy zapewnieniu odpowiedniego stopnia bezpieczeństwa i zachowaniu pierwotnych cech urządzenia. Czynności wykonane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę udzielo- nych gwarancji oraz zwalniają producenta z jakichkol- wiek zobowiązań i z odpowiedzialności prawnej.

• Naprawy i serwis gwarancyjny mogą być przepro- wadzane jedynie przez autoryzowane centra ser- wisowe.

• Autoryzowane centra serwisowe korzystają jedynie z oryginalnych części zamiennych. Części zamienne i oryginalne akcesoria zostały opracowane specjalnie do tego typu urządzeń.

• Nieoryginalne części zamienne i akcesoria nie są zatwierdzone przez producenta, ich stosowanie powoduje utratę gwarancji.

• Zaleca się, aby raz w roku skontrolować działanie urządzenia w autoryzowanym centrum serwisowym w celu jego konserwacji, przeprowadzenia napraw serwisowych i kontroli urządzeń zabezpieczających.

12. ZAKRES GWARANCJI

Wady produkcyjne i materiałowe są objęte pełną gwarancją. Użytkownik powinien dokładnie przestrzegać instrukcji podanych w załączonej dokumentacji. Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku:

• niezapoznania się użytkowników z załączoną dokumentacją;

• nieprawidłowego lub niedozwolonego użytkowania maszyny lub jej montażu;

• używania nieoryginalnych części zamiennych;

• używania akcesoriów niedostarczonych lub niezatwierdzonych przez producenta. Gwarancja nie obejmuje:

• naturalnego zużycia części eksploatacyjnych, takich jak urządzenia tnące, śruby zabezpieczające;

• normalnego zużycia. Kupujący podlega przepisom prawa danego kraju. Niniejsza gwarancja w żaden sposób nie ogranicza praw, które przysługują kupującemu w ramach tych przepisów.

13. TABELA CZYNNOŚCI KONSERWACYJNYCH

Czynność Częstotliwość Paragraf Pierwszy raz Następnie co URZĄDZENIE Kontrola wszystkich mocowań - Każdorazowo przed rozpoczęciem użytkowania

Kontrole bezpieczeństwa / Przegląd urządzeń sterowniczych - Każdorazowo przed rozpoczęciem użytkowania

Kontrola chwytaka łańcucha - Każdorazowo przed rozpoczęciem użytkowania

Generalne czyszczenie i kontrola - Po każdym użyciu 7.4

• Czynności, które powinny być wykonane przez Państwa Sprzedawcę lub przez autoryzowane Centrum serwisowe.PL - 18 Czynność Częstotliwość Paragraf Pierwszy raz Następnie co Czyszczenie łańcucha - Po każdym użyciu 7.4.2 Kontrola otworów smarowania urządzenia i prowadnicy - Każdorazowo przed rozpoczęciem użytkowania

Kontrola zębatki łańcucha - Raz na miesiąc 8.1 * Konserwacja łańcucha - - 8.2 * Konserwacja prowadnicy - - 8.3 Wyrównanie poziomu oleju smarującego prowadnicę i łańcuch - Każdorazowo przed rozpoczęciem użytkowania

• Czynności, które powinny być wykonane przez Państwa Sprzedawcę lub przez autoryzowane Centrum serwisowe.

1. Przy uruchomieniu dźwigni

regulacji obrotów i wyłącznika bezpieczeństwa, urządzenie nie uruchamia się. Brak lub nieprawidłowe zamontowanie akumulatora Upewnić się, czy akumulator jest prawidłowo zainstalowany (par. 7.2.3). Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 7.2.2). Urządzenie uszkodzone Nie używać urządzenia, wyjąć akumulator i skontaktować się z centrum serwisowym.

2. Silnik zatrzymuje się

podczas pracy Akumulator nie jest prawidłowo włożony Upewnić się, czy akumulator jest prawidłowo zainstalowany (par. 7.2.3). Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 7.2.2). Urządzenie uszkodzone Nie używać urządzenia, wyjąć akumulator i skontaktować się z centrum serwisowym. zadziała zabezpieczenie silnika odczekać 15 min w celu ochłodzenia maszyny, następnie ją ponownie uruchomić

3. Z włączonym przyciskiem

blokady obrotów silnika i wciśniętą dźwignią regulacji obrotów silnika, łańcuch nie obraca się Nadmierne napięcie łańcucha Zmniejszyć naciąg łańcucha (par. 6.1.3). Problemy z prowadnicą i łańcuchem Upewnić się, że łańcuch obraca się swobodnie, a szyny prowadnicy nie są zdeformowane (par. 8.2, 8.3). Urządzenie uszkodzone Nigdy nie używać urządzenia. Natychmiast zatrzymać urządzenie, wyjąć akumulator i Skontaktować się z centrum serwisowym.PL - 19

4. Łańcuch na końcowym odcinku

nagrzewa się i wydziela dym. Nadmierne napięcie łańcucha Zmniejszyć naciąg łańcucha (par. 6.1.3). Pusty zbiornik oleju smarującego. Napełnić zbiornik oleju smarującego (par. 7.3).

5. Silnik pracuje nieregularnie lub

nie ma mocy przy obciążeniu Problemy z prowadnicą i łańcuchem Upewnić się, że łańcuch obraca się swobodnie, a szyny prowadnicy nie są zdeformowane.

6. Olej nie rozprowadza się

Słaba jakość oleju Przy zimnym silniku opróżnić zbiornik, oczyścić zbiornik i przewody płynem do czyszczenia oraz wymienić olej. Zatkane otwory smarownicze Wyczyścić otwory smarowania (par. 7.6).

7. Zderzenie maszyny z

twardym przedmiotem Uszkodzone lub poluzowanie części Zatrzymać urządzenie (par. 6.6). Sprawdzić ewentualne uszkodzenia Sprawdzić, czy występują poluzo- wane części i dokręcić je. Kontrole, wymiany lub naprawy po- winny być przeprowadzane w spe- cjalistycznym serwisie.

8. Podczas pracy występuje

nadmierny poziom hałasu i/lub drgań Poluzowane lub uszkodzone części Zatrzymać urządzenie, wyjąć akumulator i: – sprawdzić uszkodzenia; – sprawdzić, czy są poluzowane części i dokręcić je; – wymienić lub naprawić uszkodzone części, używając odpowiednich części zamiennych charakteryzujących się identycznymi parametrami technicznymi.

9. Urządzenie emituje

dym podczas pracy Urządzenie uszkodzone Nigdy nie używać urządzenia. Natychmiast zatrzymać urządzenie, wyjąć akumulator i Skontaktować się z centrum serwisowym.

10. Wydajność akumulatora

jest niska Ciężkie warunki użytkowania wymagające większego poboru prądu Optymalizować użytkowanie (par. 7.2.1). Akumulator niewystarczający w stosunku do wymagań Użyć drugiego akumulatora lub akumulatora o zwiększonej niezależności (par. 7.2.1). Pogorszenie wydajności akumulatora Zakupić nowy akumulator.PL - 20

11. Ładowarka akumulatora

nie ładuje akumulatora Akumulator nie jest prawidłowo włożony do ładowarki akumulatora Sprawdzić, czy umieszczenie akumulatora jest prawidłowe (par. 7.2.2). Nieodpowiednie warunki temperaturowe w pomieszczeniu ładowania Wykonywać ładowanie w środowisku o odpowiedniej temperaturze (patrz instrukcja obsługi akumulatora/ładowarki). Zabrudzone styki Wyczyścić styki. Brak napięcia w ładowarce akumulatora Sprawdzić, czy wtyczka jest podłączona i, czy w gnieździe wtykowym jest obecne napięcie. Uszkodzona ładowarka akumulatora Wymienić na oryginalną część. Jeśli problem utrzymuje się nadal, należy poszukać rozwiązania w instrukcji obsługi akumulatora / ładowarki. Jeżeli po wykonaniu czynności opisanych powyżej, usterki nie zostaną zlikwidowane, należy skontaktować się z Państwa sprzedawcą.

Aby dostosować się do specycznych wymogów operacyjnych,dostępne są akumulatory w różnych pojemnościach (rys. 32). Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli "Dane techniczne".

15.2 ŁADOWARKA AKUMULATORA

Urządzenie, które służy do ładowania urządzenia (rys. 33).

15.3 PROWADNICE I ŁAŃCUCHY

W “Tabeli prawidłowej kombinacji prowadnicy i łańcucha” wymienione są wszystkie kombinacje prowadnicy i łańcucha. Tabela ta zawiera również dane prawidłowej kompletacji łańcuchów i prowadnic zatwierdzonych dla każdego typu urządzenia. Podczas korzystania z części zamiennych, należy używać wyłącznie prowadnic i łańcuchów wymienionych w tabeli. Stosowanie kombinacji, które nie zostały zatwierdzone przez producenta może spowodować poważne obrażenia ciała i doprowadzić do uszkodzenia maszyny. Wybór, zastosowanie i wykorzystanie pro- wadnicy i łańcucha są to czynności wykonywane przez użytkownika przy jego całkowitej nieza- leżności osądu, dlatego też ponosi on odpowie- dzialność w przypadku jakichkolwiek szkód po- wstałych w wyniku jego działań. W przypadku wątpliwości lub braku znajomości specyki kon- kretnego typu prowadnicy lub łańcucha, należy skontaktować się ze sprzedawcą lub specjali- stycznym centrum ogrodniczym.PT - 1 ATENÇÃO!: ANTES DE USAR A MÁQUINA, LEIA ATENTAMENTE O PRESENTE MANUAL. Guarde para qualquer outra necessidade futura.

Deklaracja zgodności WE (Dyrektywa maszynowa 2006/42/WE, Załącznik II, część A)

2. Oświadcza na własną odpowiedzialność, że

maszyna: Przenośna pilarka łańcuchowa z zasilaniem akumulatorowym, Ścinanie, obalanie/przerzynanie/okrzesywanie drzew a) Typ / Model podstawowy c) Numer seryjny d) Silnik: akumulator

3. Spełnia podstawowe wymogi następujących

Dyrektyw: e) Jednostka certyfikująca f) Badanie typu WE

4. Odniesienie do Norm zharmonizowanych

g) Zmierzony poziom mocy akustycznej h) Gwarantowany poziom mocy akustycznej k) Moc zainstalowana n) Osoba upoważniona do zredagowania Dokumentacji technicznej: o) Miejscowość i data
