BRUGSANVISNING CS 100e STIGA

Batteridrevet kædesav til beskæring BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

[2] Forsyningsspænding MAX [3] Forsyningsspænding NOMINAL [4] Maksimal kædehastighed [5] Maksimal omdrejningsfrekvens for spindel [6] Klippelængde [7] Kædens tykkelse [8] Antal tænder/deling på kædehjul [9] Olietankens-kapacitet [10] Vægt (uden batteri, uden sværd og kæde) [11] Målt lydtryksniveau [12] Usikkerhed ved målingen [13] Målt lydeektniveau [14] Garanteret lydeektniveau [15] Vibrationsniveau [18] TILBEHØR [19] Batterienhed, mod. [20] Batterioplader

[23] TABEL TIL DEN KORREKTE KOMBINATION

AF SVÆRD OG KÆDE (Kap. 15.3) [24] AKSELAFSTAND [25] SVÆRD [26] KÆDE [27] Tommer / mm [28] Længde: Tommer / cm [29] Sporbredde: Tommer / mm [30] Kode a) BEMÆRK: den samlede erklærede værdi af vibrationer blev målt ifølge en standardiseret metode til afprøvning og kan bruges til at foretage en sammenligning mellem forskellige redskaber. Den samlede værdi af vibrationer kan også bruges til en indledende vurdering af eksponeringen. b) ADVARSEL: den faktiske udsendelse af vibrationer i forbindelse med brug af redskabet kan afvige fra den samlede attesterede værdi afhængigt af den konkrete brug af redskabet. Derfor er det nødvendigt, at man under arbejdet tager følgende sikkerhedsforanstaltninger for at beskytte brugeren. Bær handsker under brug, begræns den tid maskinen bruges og forkort den tid hvor gashåndtaget holdes indtrykket.

DANSK - Oversættelse af den originale brugsanvisning

3.1 Beskrivelse af maskinen og dens

tilsigtede anvendelse ............................ 7

3.2 Sikkerhedsmærkning ............................ 7

4.2 Montering af sværdet og kæden ........... 9

7.3 Fyldning af tank til kædeolie ................ 14

7.6 Smørehuller i maskinen og i sværdet .. 15

8.2 Vedligeholdelse af kæden ................... 15

8.3 Vedligeholdelse af sværdet ................. 15

15.3 Sværd og kæder ................................. 20

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning  af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: “Se g. 2.C” eller blot “(g. 2.C)”. Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.DA - 2

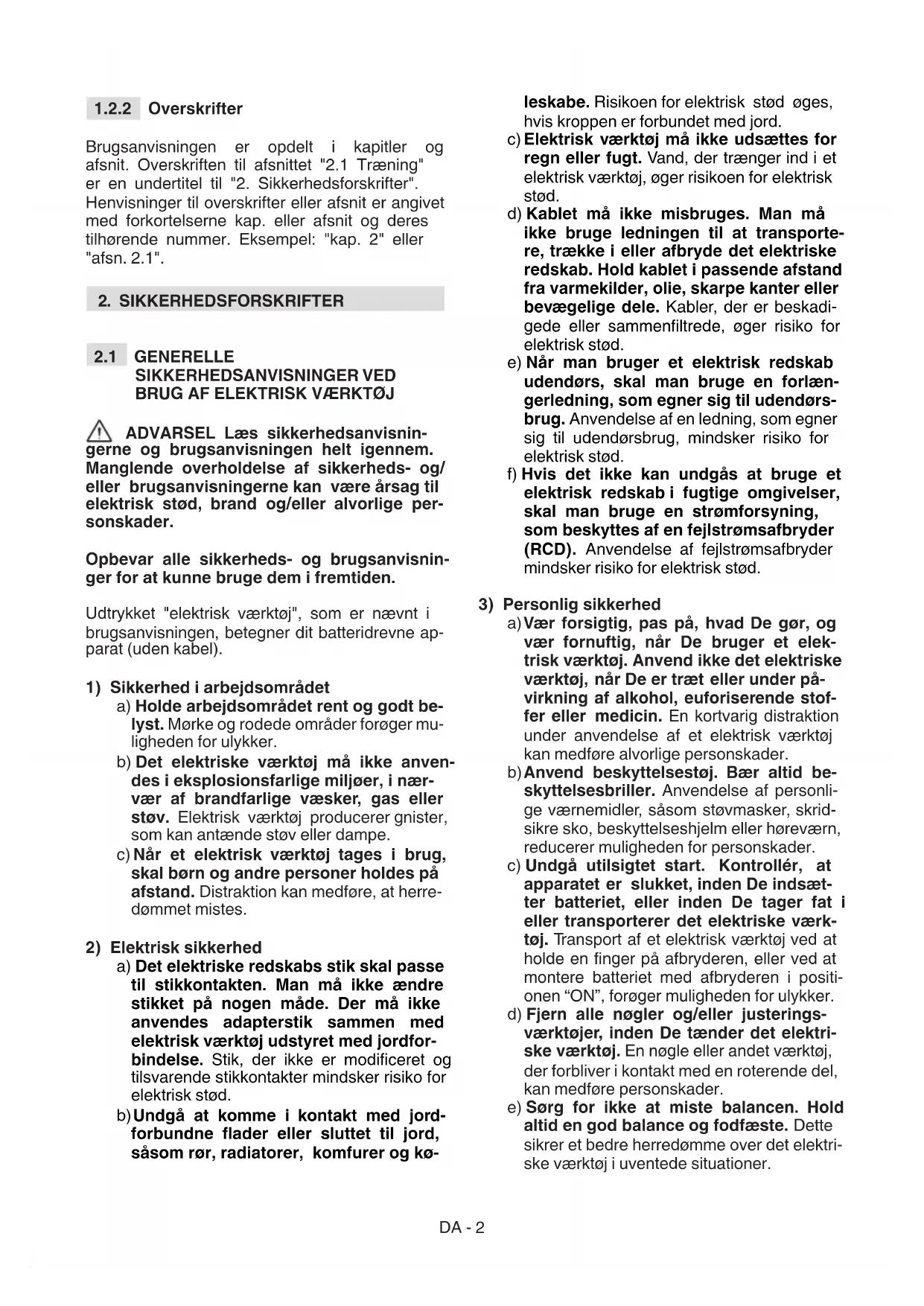

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. eller afsnit og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1".

ADVARSEL Læs sikkerhedsanvisnin- gerne og brugsanvisningen helt igennem. Manglende overholdelse af sikkerheds- og/ eller brugsanvisningerne kan være årsag til elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerheds- og brugsanvisnin- ger for at kunne bruge dem i fremtiden. Udtrykket "elektrisk værktøj", som er nævnt i brugsanvisningen, betegner dit batteridrevne ap- parat (uden kabel).

1) Sikkerhed i arbejdsområdet

a) Holde arbejdsområdet rent og godt be- lyst. Mørke og rodede områder forøger mu- ligheden for ulykker. b) Det elektriske værktøj må ikke anven- des i eksplosionsfarlige miljøer, i nær- vær af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe. c) Når et elektrisk værktøj tages i brug, skal børn og andre personer holdes på afstand. Distraktion kan medføre, at herre- dømmet mistes.

2) Elektrisk sikkerhed

a) Det elektriske redskabs stik skal passe til stikkontakten. Man må ikke ændre stikket på nogen måde. Der må ikke anvendes adapterstik sammen med elektrisk værktøj udstyret med jordfor- bindelse. Stik, der ikke er modiceret og tilsvarende stikkontakter mindsker risiko for elektrisk stød. b) Undgå at komme i kontakt med jord- forbundne ader eller sluttet til jord, såsom rør, radiatorer, komfurer og kø- leskabe. Risikoen for elektrisk stød øges, hvis kroppen er forbundet med jord. c) Elektrisk værktøj må ikke udsættes for regn eller fugt. Vand, der trænger ind i et elektrisk værktøj, øger risikoen for elektrisk stød. d) Kablet må ikke misbruges. Man må ikke bruge ledningen til at transporte- re, trække i eller afbryde det elektriske redskab. Hold kablet i passende afstand fra varmekilder, olie, skarpe kanter eller bevægelige dele. Kabler, der er beskadi- gede eller sammenltrede, øger risiko for elektrisk stød. e) Når man bruger et elektrisk redskab udendørs, skal man bruge en forlæn- gerledning, som egner sig til udendørs- brug. Anvendelse af en ledning, som egner sig til udendørsbrug, mindsker risiko for elektrisk stød. f) Hvis det ikke kan undgås at bruge et elektrisk redskab i fugtige omgivelser, skal man bruge en strømforsyning, som beskyttes af en fejlstrømsafbryder (RCD). Anvendelse af fejlstrømsafbryder mindsker risiko for elektrisk stød.

3) Personlig sikkerhed

a) Vær forsigtig, pas på, hvad De gør, og vær fornuftig, når De bruger et elek- trisk værktøj. Anvend ikke det elektriske værktøj, når De er træt eller under på- virkning af alkohol, euforiserende stof- fer eller medicin. En kortvarig distraktion under anvendelse af et elektrisk værktøj kan medføre alvorlige personskader. b) Anvend beskyttelsestøj. Bær altid be- skyttelsesbriller. Anvendelse af personli- ge værnemidler, såsom støvmasker, skrid- sikre sko, beskyttelseshjelm eller høreværn, reducerer muligheden for personskader. c) Undgå utilsigtet start. Kontrollér, at apparatet er slukket, inden De indsæt- ter batteriet, eller inden De tager fat i eller transporterer det elektriske værk- tøj. Transport af et elektrisk værktøj ved at holde en nger på afbryderen, eller ved at montere batteriet med afbryderen i positi- onen “ON”, forøger muligheden for ulykker. d) Fjern alle nøgler og/eller justerings- værktøjer, inden De tænder det elektri- ske værktøj. En nøgle eller andet værktøj, der forbliver i kontakt med en roterende del, kan medføre personskader. e) Sørg for ikke at miste balancen. Hold altid en god balance og fodfæste. Dette sikrer et bedre herredømme over det elektri- ske værktøj i uventede situationer.DA - 3 f) Tag egnet tøj på. Bær ikke blafrende tøj eller juveler. Hold hår, tøj og handsker i passende afstand fra de bevægelige dele. Løstsiddende tøj, smykker eller langt hår sætte sig fast i de bevægelige dele. g) Kontrollér, at eventuelt udstyr, som skal sluttes til systemer til fjernelse og op- samling af støv, er tilsluttet og benyttes korrekt. Brug af dette udstyr kan begrænse de risici, som er forbundet med støvet. h) Du skal passe på, at det opnående kend- skab med hyppig brug af maskinen, ikke gør dig for selvsikker til at ignorere sikkerhedsprincipperne. Forsømmelig- hed kan medføre alvorlige personskader på et lille øjeblik.

4) Brug og beskyttelse af det elektriske

værktøj a) Det elektriske værktøj må ikke overbela- stes. Anvend et elektrisk værktøj, der er egnet til arbejdet. Et egnet elektrisk værk- tøj udfører sit arbejde bedst og på sikreste vis ved den hastighed, det er konstrueret til. b) Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en af- bryder, er farligt og skal repareres. c) Fjern akkumulatoren fra dens rum, in- den der udføres en hvilken som helst justering eller udskiftning af tilbehør, eller inden det elektriske værktøj stilles på plads. Disse forebyggende sikkerheds- foranstaltninger reducerer risikoen for util- sigtet start af det elektriske værktøj. d) Placér de elektriske værktøjer, som ikke er i brug, utilgængeligt for børn, og til- lad ikke, at det elektriske værktøj betje- nes af personer, som ikke er fortrolige med værktøjet og denne brugsanvis- ning. Elektriske værktøjer er farlige, når de kommer i hænderne på uerfarne brugere. e) Sørg for en egnet vedligeholdelse af elektriske værktøjer. Kontrollér, at de bevægelige dele er placeret korrekt og kan bevæge sig frit. Kontrollér i øvrigt, at der ikke er revner i delene og/eller enhver anden tilstand, som kan påvirke det elektriske værktøjs funktion. Er der skader ved det elektriske værktøj, skal det repareres, før det anvendes. Mange ulykker skyldes utilstrækkelig vedligehol- delse. f) Hold klippekomponenterne skarpe og rene. En god vedligeholdelse af de skæ- rende dele, hvor skærene holdes skarpe, gør dem mindre tilbøjelige til at sætte sig fast og gør dem nemmere at styre. g) Det elektriske værktøj og det pågælden- de tilbehør skal anvendes i henhold til de leverede anvisninger under hensyn- tagen til arbejdsbetingelserne og den type arbejde, der skal udføres. Anven- delse af et elektrisk værktøj til operationer, det ikke er beregnet til, kan medføre risiko- situationer. h) Hold håndtagene rene, tørre og frie for olie og smørefedt. Glatte greb gør det umuligt at holde godt fast og at kontrollere redskabet på en sikker måde i uventede si- tuationer.

5) Brug og forholdsregler ved brug af batte-

ridrevne værktøjer a) Oplad kun med den oplader som er an- givet af producenten. En oplader som er egnet til en type batteri kan forårsage bran- drisiko, hvis den anvendes til andre batte- rityper. b) Anvend kun elektrisk værktøj med de batterier som specikt er angivet. Brug af enhver anden type batteri kan forårsage risiko for personskader og brand. c) Når batteriet ikke er i brug, skal det op- bevares langt fra andre metalgenstan- de herunder clips, penge, nøgler, søm, skruer eller andre små metalgenstande, som kan skabe en forbindelse mellem de to klemmer. Kortslutning af batteriets klemmer kan forårsage forbrændinger eller brand. d) Hvis batteriet er i dårlig stand, kan det lække væske: undgå enhver kontakt med denne. Hvis man ved et uheld kom- mer til at røre væsken, skal man om- gående skylle med vand. Der opsøges omgående læge, hvis væsken kommer i øjnene. Væskeudslip fra batteriet kan med- føre irritation eller forbrændinger. e) Man må ikke bruge en beskadiget eller modiceret batterienhed. Beskadigede eller modicerede batterier kan udgøre en uforudsigelig adfærd med efterfølgende brand, eksplosion eller risiko for personska- der. f) Batterienheden må ikke udsættes for ild eller for høje temperaturer. Eksponering for ild eller temperaturer over 130°C kan udløse eksplosioner. BEMÆRK. Tempera- turen "130°C" kan erstattes med tempera- turen "265°F". g) Følg alle anvisninger til opladning, og oplad ikke batteriet uden for de tempe- raturintervaller, der angives i vejlednin- gerne. Forkert opladning eller temperaturer uden for det anførte interval kan beskadige batteriet og øge risikoen for brand.DA - 4

a) Det elektriske værktøj skal udelukkende repareres af kvaliceret personale under anvendelse af originale reservedele. Herved er det muligt at opretholde det elektriske værktøjs sikkerhed. b) Beskadigede batterier må aldrig repareres. Batteriernes vedligeholdelse må kun udføres af producenten eller af leverandører fra autoriserede tjenester.

a) Sørg for at holde alle kropsdele i god af- stand fra kæden, mens kædesaven er i brug. Kontrollér inden start af kædesaven, at kæden ikke er i kontakt med nogen gen- stand. Et øjebliks uopmærksomhed i forbindel- se med brug af kædesaven kan medføre, at tøj eller kropsdele fanges af kæden. b) Højre hånd skal altid holde fast omkring det bageste håndtag, og venstre hånd skal holde fast omkring det forreste håndtag. Hold altid kædesaven på denne måde. Hvis der byttes om på hændernes placering, øges risiko- en for ulykker. c) Det elektriske værktøj må kun holdes gen- nem de isolerede dele i håndtagene. I mod- sat fald er der risiko for, at kæden kommer i kontakt med skjulte kabler. En eventuel kontakt mellem kæden og et spændingsføren- de kabel kan medføre, at der overføres elektrisk spænding til redskabets metaldele, hvilket vil kunne udsætte brugeren for elektrisk stød. d) Anvend beskyttelsesbriller og høreværn. Vi anbefaler andre former for værnemidler til hoved, hænder og fødder og ben. Bær beskyttelsestøj, som er i stand til at begrænse risikoen for kvæstelser som følge af yvende splinter og utilsigtet kontakt med kæden. e) En motorsav på ikke tændes på et træ, en stige, et tag eller ethvert ustabilt underlag. Brugen af en motorsav på denne måde kan medføre alvorlige personskader. f) Sørg altid for, at fødderne står stabilt. Brug kun kædesaven, når du står på et fast, sik- kert og plant underlag. Glatte eller ustabile underlag (såsom stiger) kan medføre, at du mister balancen eller herredømmet over kæde- saven. g) Ved opskæring af en gren, som er i spænd, er det nødvendigt at være opmærksom på risikoen for tilbageslag. Når brene i træet giver efter, kan grenen, som er i spænd, vippe tilbage og ramme dig og/eller kædesaven, så du mister balancen og/eller herredømmet over kædesaven. h) Vær meget forsigtig i forbindelse med op- skæring af buske eller unge træer. Tynde materialer kan sætte sig fast i kæden og slynges i din retning og/eller få dig til at miste balancen.

i) Sluk kædesaven, og transportér den ved

at holde fast i det forreste håndtag. Hold kædesaven i god afstand fra kroppen. Sæt skeden over sværdet i forbindelse med transport eller opbevaring af kædesaven. Håndtér kædesaven korrekt for at reducere risi- koen for utilsigtet kontakt med den bevægelige kæde. j) Overhold anvisningerne vedrørende smø- ring, kædens spænding og for at udskif- te sværdet og kæden. En kæde med forkert spænding og en forkert smurt kæde, kan gå i stykker, hvilket øger risikoen for tilbageslag. k) Skær kun træ. Brug ikke kædesaven til an- dre formål. Brug for eksempel ikke kædesa- ven til skæring af materialer i metal, plast- materialer, byggematerialer eller materialer, som ikke er træ. Anvendelse af kædesaven til andre formål, end den er beregnet til, kan med- føre faresituationer. l) Undlad at fælde et træ, før du er bevidst om risiciene, og hvordan de undgås. Under træets fældning kan der opstå risici for alvorlige kvæstelser for operatøren eller tilstedeværende personer. m) Følg alle vejledninger med hensyn til fjer- nelse af blokeret materiale, opbevaringen og/eller vedligeholdelse af motorsaven. Sørg for, at afbryderen er slukket, og at batteriet er blevet fjernet. Motorsavens utilsigtede tæn- ding under fjernelse af blokeret materiale eller vedligeholdelsen kan medføre alvorlige person- skader. n) Vi anbefaler at skære stammerne på en buk, i det mindste ved første brug. o) Vi anbefaler at lade autoriserede ser- vicecentre tage sig af slibningen og vedli- geholdelsen af savens kæde. p) hold håndtagene rene, tørre og frie for olie og smørefedt. Håndtag, som er fedtede af smørefedt eller olie, er glatte og medfører, at herredømmet mistes.

Tilbageslag kan ske, når sværdets spids eller ende møder en genstand, eller når træet stram- mer til og blokerer savens kæden under skærin- gen. Kontakt med spidsen kan i visse tilfælde medfø- re en bevægelse i modsat retning, som skubber sværdet opad og tilbage imod brugeren.DA - 5 Hvis kæden blokeres langs sværdets øverste del, kan kæden presses lynhurtigt tilbage imod bruge- ren. I begge disse tilfælde mister brugeren herredøm- met over saven med risiko for alvorlige kvæstelser. Sikkerheden afhænger ikke kun af savens indbyg- gede sikkerhedsanordninger. Kædesavens bruger skal implementere en række foranstaltninger for at undgå risici for ulykker eller kvæstelser under arbejdet. Tilbageslaget er ud- tryk for forkert brug af værktøjet og/eller forkerte procedurer eller betingelser og kan undgås ved overholdelse af følgende forskrifter: a) Hold kædesaven stille med begge hænder: alle ngrene skal holdes fast omkring kæde- savens håndtag. Sørg for at holde kroppen og armene på en måde, som gør det muligt at modstå kraften fra eventuelle tilbageslag. Brugeren har mulighed for at kontrollere tilbage- slagets kraft, hvis de fornødne foranstaltninger er blevet iværksat. Hold kædesaven godt fast. b) Stræk ikke armene for meget, og skær ikke over skulderhøjde. Herved undgås utilsigtet kontakt med enderne, og der sikres et bedre her- redømme over kædesaven i uventede situationer. c) Anvend udelukkende de sværd- og kæde- typer, som er angivet af producenten. Brug af uegnede reservesværd og -kæder kan skabe til- bageslag. Endvidere kan kæden beskadiges. d) Overhold producentens instruktioner ved- rørende slibning af kæden og vedligeholdel- se af kædesaven. En reduktion af dybden øger risikoen for tilbageslag.

• Anvendelsesteknikker for den elektriske kædesav (batteridrevne) Overhold altid sikkerhedsanvisningerne og an- vend de skæreteknikker, der er bedst egnet til det type arbejde, som skal udføres, i overensstem- melse med de anvisninger og de eksempler, der er angivet i brugsanvisningerne.

• Sikkerhed under ytning af den elektriske (batteridrevne) kædesav Hver gang maskinen skal yttes eller transporte- res, skal de: – Slukke motoren, vente til kæden er standset og koble maskinen fra lysnettet – sætte sværdbeskytteren på; – tage fat i maskinen udelukkende i håndtage- ne og rette sværdet i modsat retning i forhold til køreretningen. Når maskinen transporteres med et køretøj, skal den placeres således, at den er fuldstændigt fast- gjort, og at den ikke udgør fare for nogen.

• Gode råd til nybegyndere Når man for første gang skal fælde et træ eller op- skære grene, er det hensigtsmæssigt: – at gennemgå en specik træning omkring brugen af denne type udstyr; – at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt; – at træne på træstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblik på at opnå den nødvendige fortrolighed med maskinen og med de mest hensigtsmæssige skæreteknikker.

• Håndtering og korrekt anvendelse af batte- ridrevne elektriske værktøjer a) Kontrollér, at apparatet er slukket, inden du sætter batteriet i. Indsættelse af et batteri i et tændt elektrisk apparat kan medføre ulykker. b) Batterierne må kun oplades ved hjælp af batteriopladere, som er anbefalet af produ- centen. En batterioplader er som regel spe- cikt beregnet til en bestemt type batteri, og der er risiko for brand, hvis den bruges med andre typer batterier. c) Anvend kun de batterier, der specikt er beregnet til dit værktøj. Anvendelse af an- dre batterier kan medføre personskader og brandfare. d) Hold batteriet væk fra papirklips, mønter, nøgler, søm, skruer og andre mindre me- talgenstande, som kan skabe kortslutning mellem batteriklemmerne, når batteriet ikke er i brug. En kortslutning mellem batterik- lemmerne kan medføre forbrændinger eller brandfare. e) Et batteri i dårlig tilstand kan resultere i ud- slip af væske. Undgå kontakt med denne væske. I tilfælde af utilsigtet kontakt skylles med vand. Søg læge, hvis væsken kom- mer i kontakt med øjnene. Væskeudslip fra batteriet kan medføre hudirritation eller for- brændinger. f) Kontrollér, at akkumulatorens tilstand er god, og at der ikke er tegn på beskadigelse. Maskinen må ikke bruges sammen med en beskadiget eller nedslidt akkumulator.

2.4 BATTERI / BATTERIOPLADER

ADVARSEL De følgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specikke instrukti- onsbog til batteriopladeren.

• Batteriet må kun oplades ved hjælp af batteri- opladere, som er anbefalet af producenten. En uegnet batterioplader kan medføre elektriske stød, overophedning og udslip af batterisyre.DA - 6

• Anvend kun de batterier, der specikt er bereg- net til dit værktøj. Anvendelse af andre batterier kan medføre personskader og brandfare.

• Hold batteriet væk fra papirklips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan skabe kortslutning mellem batterik- lemmerne, når batteriet ikke er i brug. En kort- slutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.

• Brug ikke batteriopladeren i omgivelser med brandfarlige dampe eller stoer eller på et le- tantændeligt underlag, som papir, stof eller lign. Batteriopladeren bliver varm under opladningen og kan medføre brand.

• Sørg for, at klemmerne ikke forbindes med hin- anden under transport af batterierne. Batterier- ne må ikke transporteres i metalbeholdere.

2.5 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen på fornuftige tider (ikke tidligt om mor- genen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Kæden smøres med olie, og under arbejdet vil der altid være en mængde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydeli- ge olietyper, der er specikt beregnet til denne type anvendelse. Anvendelse af mineralsk olie eller motorolie medfører alvorlige skader på mil- jøet.

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet. Disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugs- stationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrø- rende bortskaelse af restmaterialet efter brug.

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugssta- tion for bortskaelse i henhold til de gældende lokale bestemmelser. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. I følge det europæiske direktiv 2012/19/EU om bortskaelse af elektriske og elektroniske apparater og dets genanvendelse i hen- hold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanvendes på en mil- jøforsvarlig måde. Hvis elektriske apparater bort- skaes direkte på losseplads eller i terræn, kan skadelige stoer sive ned til grundvandet og træn- ge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplysninger om bortskaelse af dette produkt kan fås hos de loka- le myndigheder for bortskaelse af husholdnings- aald eller hos din forhandler. Når batterierne er udtjente, skal de bort- skaes på en miljøvenlig måde. Batteriet indeholder materiale, som er skadeligt for jer og for miljøet. Det skal fjernes og bort- skaes særskilt på en genbrugsstation, som tager imod litium-ion-batterier. Aaldssortering af produkter og brugt emballage sikrer, at materialer kan gen- bruges og genanvendes. Brug af gen- brugte materialer hjælper med at forhin- dre miljøforurening og reducerer efterspørgslen efter råmaterialer.

ADVARSEL Dette instrument kan medføre vibrationssyn- drom i hånd-arm, hvis dets brug ikke styres på en hensigtsmæssig måde. Nærmere bestemt skal en vurdering af ekspone- ringsniveauet i de faktiske brugsbetingelser også tage hensyn til alle dele i driftscyklussen, som be- vægelserne, når værktøjet er slukket, og når det fungerer i tomgang, men ikke reelt udfører arbej- det. Dette kan reducere eksponeringsniveauet bety- deligt i løbet af den samlede arbejdsperiode, og være medvirkende til at reducere risikoen med hensyn til operatørens eksponering for vibrationer og støj mest muligt. Brug altid skarpe mejsler, bor og knive. Opbevar dette værktøj i overensstemmelse med disse vejledninger og smurt korrekt (hvor rele- vant). Hvis instrumentet skal bruges jævnligt, anbefaler vi at anvende vibrationsdæmpende og støjfore- byggende tilbehør. Planlæg et arbejdsprogram for at dele brugen af ethvert instrument med støre vibrationer over ere dage.DA - 7

Maskinen består grundlæggende af en batteridrevet motor og af et sværd, som overfører motorens bevægelse til en kæde med tænder, der fungerer som sav. Brugeren skal holde maskinen med begge hæn- der og kan ved hjælp af det forreste og bagerste håndtag betjene de vigtigste betjeningsanordnin- ger samtidig med, at der holdes en sikker afstand til skæreanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til: – beskære og save i kroner på høje træer; – save buske, stammer eller træbjælker med en diameter som afhænger af sværdets længde; – sav kun træ; – kun at blive brugt af én bruger.

3.1.2 Utilsigtet brug

Enhver anden brug end den ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende): – trimning af hække; – graveringsarbejde; – udskæring af platforme, kasser og emballage i almindelighed; – udskæring af møbler eller andet, som kan indeholde søm, skruer og andre komponenter af metal; – udførelse af slagteriarbejde; – anvendelse maskinen til at skære andre materialer end træ (plastmaterialer eller byggematerialer); – anvendelse af maskinen som løftestang til at løfte, ytte eller at brække genstande; – anvendelse af en blokeret maskine på faste støtter; – brug af skæreredskaber som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og snit; – når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren  selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er kun tilsigtet operatører med erfaring i vedligeholdelse af træer.

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (g. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: Advarsel! Læs anvisningerne, inden maskinen anvendes. Fare! Hvis denne maskine anven- des ukorrekt, kan den være farlig for brugeren og andre. Advarsel! Brughøreværn , beskyt- telsesbriller og beskyttelseshjelm. Advarsel! Brug arbejdshandsker og skridsikkert sikkerhedsfodtøj! Fare! Må ikke udsættes for regn eller fugt. Fare for tilbageslag (kickback)! Tilbageslaget medfører en pludse- lig og ukontrolleret bevægelse af kædesaven imod brugeren. Arbejd altid på en sikker måde. Anvend altid kæder, som er forsynet med sikkerhedsled, der begrænser til- bageslaget. Advarsel! Hold aldrig maskinen med kun én hånd! Hold derimod fast i maskinen med begge hæn- der for at kunne styre maskinen og mindske risiko for tilbageslag. Advarsel! Hvad angår batteriet og batteriopladeren henvises man til brugsanvisningen.DA - 8 VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

3.3 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkom- ponenter, som har følgende funktioner (g.1): A. Motor: driver kniven. B. Forreste håndtag: støttehåndtag som sidder foran på motorsaven. Det gribes med venstre hånd. C. Bagerste håndtag: støttehåndtag som sid- der bag på motorsaven. Det gribes med højre hånd. Her sidder betjeningen til acceleratio- nen. D. Forreste håndbeskytter: beskyttelses- anordning som sidder mellem det forreste håndtag og kæden for at beskytte hånden mod snit, såfremt den glider på håndtaget. Håndbeskytteren fungerer også som anord- ning til aktivering af kædebremsen. E. Sværd: holder og fører kæden. F. Kæde: den skærende del som består af led som trækkes, der er udstyret med små skær kaldet "tænder", som er forbundet til hinan- den med nitter. G. Fangtap: sikkerhedsanordning som forhin- drer ukontrolleret bevægelse af kæden i til- fælde af at den går i stykker eller løsner sig. H. Harpun: anordning der sidder foran det punkt hvor sværdet er monteret, der fungerer som støtte, når den er i kontakt med et træ eller en stamme.

I. Ring til hurtig stramning af kæden: (hvis

relevant). J. Sværdbeskytter: skærm der dækker kæ- desavens sværd under ytning, transport og opmagasinering af maskinen. K. Batteri (hvis det ikke leveres med maskinen, se afsnit 15.1 "ekstraudstyr"): leverer strøm til redskabet. Batteriets specikationer og an- visninger til brug er beskrevet i den særskilte håndbog hertil. L. Batterioplader (hvis den ikke leveres med maskinen,  se  afsn.  15.2  "ekstraudstyr"): en- hed som bruges til at oplade batteriet. M. Beskyttelse af spids: anordning mod tilba- geslag (anti kickback) N. Batteriets leje: sted, hvor batteriet indsættes i maskinen. O. Møtrik eller greb til stramning

2. Overensstemmelsesmærkning

3. Konstruktionsmåned-/år

5. Forsyningsspænding

7. Fabrikantens navn og adresse

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT   Anvend  identifikationsdata  på  type- skiltet hver gang der rettes henvendelse til det autoriserede servicecenter.

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen, som beskrevet i vejledningen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 MONTERING AF KOMPONENTER

Alle nødvendige dele til monteringen ndes i emballagen og er anført i nedenstående tabel: Sværd inklusive skede Savkæde Nøgle (hvis relevant) Dokumentation

1. Åbn emballagen forsigtigt for ikke at risikere at

3. Tag alle ikke-monterede enkeltdele ud af kas-

4. Tag maskinen ud af emballagen.

5. Bortskaf kasse og emballage i overensstem-

melse med de lokale bestemmelser.

Bær altid robuste arbejdshandsker, når du håndterer sværdet og kæden. Udvis maksimal opmærksomhed under samling af sværdet og kæden for ikke at forringe maskinens sikkerhed og eektivitet. I tvivlstilfælde bør du kontakte forhandleren. Udfør alle indgreb efter at have taget batteriet ud. Før sværdet monteret, skal man sikre sig, at kædebremsen ikke er aktiveret (afsnit 5.4).

1. Brug den medleverede nøgle til at løsne

møtrikken eller skrue på grebet til stramning (Fig. 3.A) og fjerne kædeskærmen (Fig.3.B) således at du får adgang til kædehjulet og sværdets sæde.

2. Montér sværdet (Fig. 4.A) ved at indsætte

er indsat korrekt i hullet på sværdet. I modsat fald skal du skrue på kædestrammeren med en skruetrækker (Fig. 4.E), indtil stiften sidder helt ind i hullet. (hvis relevant).

4. Hold maskinen skråt for at gøre det lettere at

lægge kæden rundt om tandhjulet (Fig. 5).

5. Montér kæden (Fig. 6.A) rundt om kædehjulet

(Fig. 6.B) og langs rillen i sværdet (Fig. 6.C), og vær opmærksom på at overholde kædens køreretning. Køreretning for kæden

6. Hvis spidsen af sværdet har et næsehjul, skal

du sikre, at kædens drivled er indsat korrekt i hullerne i næsehjulet (Fig. 7).

7. Sæt skærmen på igen (Fig. 8.A) uden at

stramme møtrikken eller grebet helt (Fig. 8.B).

8. Stil på kædestrammerens skrue eller på

ringen (Fig. 9.A) indtil kæden er korrekt strammet (Fig. 10) (afsnit 6.1.3).

9. Mens sværdet løftes, spændes skærmens

møtrik helt ved hjælp af den medfølgende nøgle eller grebet (g. 11.A).

Gør det muligt at få kæden til at dreje. Det er kun muligt at trykke på hastighedsregulatoren (Fig. 12.A) der er kun muligt, hvis der samtidig trykkes på startspærren (Fig. 12.B). Skæreanordningen standser automatisk, når hastighedsregulatoren slippes.

5.2 KNAP TIL STARTSPÆRRE

Knappen til startspærren (Fig. 12.B) gør det muligt at trykke på hastighedsregulatoren (Fig. 12.A).

Er et sikkerhedsbremsesystem som låser kædens bevægelse i tilfælde af tilbageslag (kickback) under arbejdet. Tilbageslag sker som følge af unormal kontakt af sværdets spids med et voldsomt ryk opad, der får hånden til at slå imod den forreste skærm (Fig. 1.D). Kædebremsen skal frigøres manuelt for at slå den fra. Kædebremse indkoblet. Sker når den forreste håndbeskytter er skubbet helt fremad. Kædebremse frakoblet. Sker ved at trække den forreste håndbeskytter helt tilbage mod maskinens hus indtil der høres et klik. Maskinen må ikke anvendes, hvis kæ- debremsen ikke fungerer korrekt. Kontakt i så fald Deres forhandler for det nødvendige eftersyn.DA - 10

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. VIGTIGT   For  vejledning  vedrørende  motoren  og batteriet (hvis monteret) henvises til de respektive instruktionsbøger.

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold.

6.1.1 Kontrol af batteriet

Køb et batteri med tilstrækkelig kapacitet i forhold til driftskravene og lad det helt op i henhold til vejledningen i batteriets håndbog. Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

• Før brugen (hver gang): – kontrollér batteriets ladetilstand i henhold til anvisningerne i batteriets brugsanvisning.

6.1.2 Påfyldning af kædeolie

Før maskinen tages i brug, skal der påfyldes kædeolie. Se måden og forholdsreglerne vedr. påfyldninentg af olie i afsn. 7.3.

6.1.3 Kontrol af kædens

spændingstilstand Samtlige operationer skal udføres, mens motoren er slukket. Bære kraftige arbejdshandsker. Kontrollér, at kæden er strammet. Kæden er korrekt strammet, når leddene ikke falder ud af føringen, hvis du tager fat i kæden midtvejs på sværdet (Fig. 10). Sådan reguleres kædens stramning:

1. løsn skærmens møtrik ved hjælp

af den medfølgende nøgle eller med grebet (Fig.3.A);

2. stil på kædestrammerens skrue

eller på ringen (Fig.9.A) indtil kæden er korrekt strammet;

3. mens sværdet løftes, strammes skærmens

møtrik helt ved hjælp af den medfølgende nøgle eller grebet strammes (Fig. 11.A). Arbejd aldrig med en slap kæde, da kæden kan falde ud af rillen i sværdet og skabe risikosituationer. VIGTIGT I den første anvendelsesperiode (og efter udskiftning af kæden) skal kontrollen foretages oftere på grund af kædens tilpasning.

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug. Udfør en daglig kontrol af maskinen før brug, efter at den er faldet ned eller har fået stød for at kontrollere for alvorlige skader eller defekter.

6.2.1 Generel sikkerhedskontrol

Emne Resultat Håndtag og skærme Rene, tørre uden rester af olie og fedt; fastgjort korrekt og solidt til maskinen. Skruer på maskinen og på klingen. Korrekt fastgjorte (ikke løsnede). Gennemstrømning af køleluft Ikke tilstoppede. Sværd Monteret korrekt. Kæde Slebet, ikke beskadiget eller slidt, monteret og strammet korrekt. Beskyttelses- anordninger Hele - ikke beskadigede. Batteri Ingen skade på dets kappe, ingen væskeudsivning. Maskine Ingen tegn på skader eller slid.DA - 11 Hastighedsregulator, sikkerhedsknap Skal kunne bevæge sig frit uden at være stramme. Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lyde

6.2.2 Funktionsafprøvning af maskinen

Handling Resultat Indsæt batteriet i dets leje (afsnit 7.2.3) og aktivér hastighedsre- gulatoren (Fig. 12.A) (uden at trykke på start- spærren (Fig. 12.B). Hastighedsregu- latoren må ikke bevæge sig. Aktivér knappen til startspærren (Fig. 12.B) og hastighedsregu- latoren (Fig. 12.A). Håndtagene skal kunne bevæge sig frit uden at være stramme. Kæden bevæger sig. Slip hastighedsre- gulatoren (Fig. 12.A) eller tryk på start- spærren (Fig. 12.B). Hastighedsregu- latoren skal vende automatisk og hurtigt til neutral position. Kæden skal standse.

håndtagene med begge hænder.

3. Tryk på hastighedsre-

gulatoren for at holde kæden i bevægelse, skub den forreste håndbeskytter fremad med venstre hånds håndryg (afsnit 5.3).

standse med det samme. Når kæden er standset, skal du slippe hastigheds- regulatoren og frakoble kæde- bremse (afsnit 5.3). Hvis en af kontrollerne ikke fører til resultatet angivet i tabellerne, må maskinen ikke anvendes! Ret henvendelse til et servicecenter for de relevante kontroller og en eventuel reparation.

1. Tag sværdbeskytteren af (g. 1.J).

2. Kontrollér, at sværdet og kæden ikke rører ved

jorden eller andre genstande.

3. Indsæt batteriet korrekt i dets leje (Fig. 13.K)

4. Frakobl kædebremsen (afsnit 5.3).

Når man for første gang skal fælde et træ eller opskære grene, er det hensigtsmæssigt: – at gennemgå en specik træning omkring brugen af denne type udstyr; – at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt; – at træne på træstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblik på at opnå den nødvendige fortrolighed med maskinen og med de mest hensigtsmæssige skæreteknikker. For at betjene maskinen gøres som beskrevet i det efterfølgende:

• Slå altid kædebremsen fra før der trykkes på hastighedsregulatoren.

• Hold altid fast i maskinen med begge hænder. Det forreste håndtag skal holdes med venstre hånd og det bageste håndtag med højre hånd, også selv om brugeren er venstrehåndet. Stands øjeblikkeligt maskinen, hvis kæden sidder fast under arbejdet. BEMÆRK   Under brugen er batteriet beskyttet  mod komplet afladning ved hjælp af en beskyttel- sesanordning, som slukker maskinen og hindrer dens funktion. BEMÆRK Hvis motorsavens funktion ophører under skæringen, skal man vente 15 min for at af- køle maskinen, og så genstarte den

6.4.1 Kontrolforanstaltninger, der skal

udføres under arbejdet

6.4.1.a Kontrol af kædens

spændingstilstand Da kæden under arbejdet bliver efterhånden længere, skal kædens spændingstilstand kontrolleres hyppigt (afsnit 6.1.3).DA - 12

6.4.1.b Kontrol af olietilgang

VIGTIGT Maskinen må aldrig anvendes uden smøring! Forvis dig om, at sværdet og kæden er korrekt placeret, når du foretager kontrol at olietilgangen. Start motoren (afsnit 6.3) og kontrollér, at kædeolien spredes som vist på (Fig. 14).

6.5.1 Afgrening af et træ

Kontrollér, at det område, hvor grenene vil falde, er og forbliver frit.

1. Placér Dem på den modsatte side af den

gren, som skal hugges.

2. Start med de laveste grene, og fortsæt

derefter med de højere.

6.5.2 Fældning af et træ

VIGTIGT Når to eller flere personer er i gang med skæring og fældning på samme tid, skal indgrebene  udføres  i  separate  arbejdsområder  i  en  afstand  på  mindst  2,5  gange  højden  på  træet, som skal fældes. Fæld ikke træer hvis der er risiko for at det bringer personer i fare, eller at de rammer el-ledninger eller forårsager materielle  skader. Hvis træet kommer i kontakt med en højspændingsledning,  skal  der  straks  rettes  henvendelse til strømforsyningsselskabet. Før træet fældes: – skal dets naturlige hældning, siden med de største grene samt vindretningen vurderes. Herved er det muligt at bestemme, hvorledes træet vil falde. – skal man fjerne snavs, småsten, barkstykker, søm, metalclips og ståltråd fra træet. – skal man rydde området omkring træet og sørge for, at du har solidt fodfæste. – skal man sørge for egnede ugtveje, som er frie for hindringer; ugtvejene skal forberedes ca. 45° i modsat retning i forhold til det sted, hvor træet vil falde (Fig. 16) , og skal gøre det muligt for brugeren at nå frem til et sikkert sted, som bender sig i en afstand på cirka 2,5 gange højden af træet som fældes; – Man skal holde sig på højereliggende terræn end træet som fældes, da det er sandsynligt at træet ruller eller falder efter fældningen.

1. Placér dig til højre for træet bag ved

2. Udfør det vandrette forhug i 1/3 af træets

1. Udfør fældesnittet mindst 5 cm højere end den

vandrette del af forhugget (Fig. 18.B).

2. Sørg for, at fældesnittet stopper således, at

der er nok træ til fældekammen, der fungerer som et "hængsel” (Fig. 18.C). Fældekammen hindrer vridning af træet og sikrer, at træet falder i den rigtige retning. Skær ikke gennem fældekammen.

3. Uden at tage sværdet ud, reducér gradvist

tykkelsen af det uoverskårne stykke i midten, indtil træet vælter.

4. Hvis der er risiko for, at træet ikke falder i den

ønskede retning, eller at det mister stabiliteten bagud i forhold til forhugget og bøjer kæden, skal skæringen afbrydes inden afslutning af fældesnittet. Brug kiler af træ, plast eller aluminium (Fig. 19.D) til at åbne snittet. Få træet til at falde langs den ønskede faldlinje ved at slå på kilerne med en hammer.

5. Når træet begynder at falde, skal maskinen

trækkes ud af snittet, standses (afsnit 6.6), og stilles på jorden og man skal derefter bevæge sig væk af ugtvejen. Vær opmærksom på faldende grene og se efter, hvor de træder.

6.5.3 Styning af grene fra et træ

Styning betyder fjernelse af grene fra et fældet træ. Vær opmærksom på: de steder, hvor grenen hviler på jorden; muligheden for, at en gren kan være spændt; den retning, som grenen kan antage under opskæringen, samt træets mulige ustabilitet, når grenen er hug- get. I forbindelse med styning er det nødvendigt at efterlade de største nederste grene til understøtning af stammen på jorden. Sav små grene med en enkelt bevægelse (Fig. 20.A). Det er bedre at save grene som er i spænd ved at save nedefra og op for at undgå at bøje savens kæde (Fig. 20.B).DA - 13

6.5.4 Opskæring af en stamme

Skæring af tværsnit betyder skæring af en stamme i længderetningen. Det er vigtigt at sikre, at fødderne står fast, og at din kropsvægt er fordelt ensartet på begge fødder. Hæv og understøt så vidt muligt stammen ved hjælp af grene, stammer eller arbejdsbukke. Inddelingen i stykker af en træstamme forenkles ved brug af harpunen (Fig. 1.H):

1. Stik harpunen ind i stammen og udfør en

bueformet bevægelse med maskinen med harpunen som støttepunkt, således at sværdet kan trænge ind i træet (Fig. 21);

2. Gentag om nødvendigt operationen, idet

harpunens støttepunkt yttes.

• Stammen ligger på jorden Når stammen ligger på jorden i hele sin længde, skal den skæres oppefra (opskæring oppefra (Fig. 22.A). – Skær op til ca. halvdelen af diameteren; vend derefter stammen for at fuldstændiggøre skæringen fra den anden side.

• Stammen støtter kun på den ene ende Når stammen kun støtter på den ene ende: – skær 1/3 af diameteren nedefra (opskæring nedefra) (Fig. 23.A); – afslut herefter skæringen oppefra således, at tværsnittet oppefra mødes med den første skæring (Fig. 23.B).

• Stammen støtter i begge ender Når stammen kun støtter i begge ender: – skær 1/3 af diameteren oppefra (opskæring oppefra) (Fig. 24.A); – afslut herefter skæringen ved at udføre tværsnittet nedefra (nederste 2/3 af diameteren), indtil tværsnittet mødes med den første skæring (Fig. 24.B).

Fremgangsmåde ved standsning af maskinen:

1. Slip hastighedsregulatoren (Fig. 12.A).

Der går nogle sekunder efter at have sluppet hastighedsregulatoren, før kæden standser. Stands altid maskinen: – under ytning fra det ene arbejdsområde til det andet. Man må aldrig holde ngeren på sikkerhedsknappen under ytning for at undgå utilsigtet start.

maskinen (Fig. 26.A), tag batteriet ud af dets leje (Fig. 26.K) og sørg for at oplade det (afsnit 7.2.2).

2. sæt sværdskeden på (Fig. 1.J).

3. lad motoren køle af, inden maskinen sættes i

et hvilket som helst rum.

4. løsn sværdets låsemøtrik eller grebet for at

reducere kædens spænding (afsn. 6.1.3);

5. rengør maskinen grundigt for støv og snavs og

fjern alle spor af savspåner og olieaejringer fra kæden (afsnit 7.4);

6. kontrollér, at der ikke ndes komponenter,

som er løse eller beskadigede. Udskift de beskadigede dele og stram om nødvendigt løsnede skruer og bolte. VIGTIGT Tag altid batteriet ud (afsnit 7.2.2) og montér  klingebeskytteren,  hver  gang  maskinen  stilles væk eller efterlades uden opsyn.

Sikkerhedsforskrifterne, som skal føl- ges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før der udføres nogen form for kontrol, rengøring eller vedligeholdelses-/ indstillingsindgreb på maskinen:

• Stands maskinen og sluk motoren;

• Vente på at kæden standser.

• Tag batteriet ud af dets leje.

• Sæt sværdbeskytteren på, undtagen når der skal udføres arbejde på sværdet eller kæden.

• Vente, indtil motoren er passende afkølet;

• Læs den tilhørende vejledning.

• Tag passende beklædning, arbejdshandsker og beskyttelsesbriller på.DA - 14

• Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse". Formålet med tabellen er at bidrage til en opretholdelse af maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber.

• Anvendelse af reservedele og tilbehør, som ikke er originale og/eller ikke er korrekt monteret, kan have en negativ virkning på maskinens funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af personskader, uheld eller læsioner forårsaget af disse produkter.

Batteritiden bestemmes først og fremmes af: a. miljømæssige faktorer, som kræver mere elektrisk energi: – savning af for store træer og grene. b. brugerens opførsel, man bør undgå: – hyppig tænding og slukning under arbejdet – brug af en passende skæreteknik til arbejdet der skal udføres (afsnit 6.5). For at optimere batteriets autonomi er det altid en god ide at:

• skære træ når det er tørt;

• anvend en teknik som passer til arbejdet som udføres. I tilfælde af at man ønsker at anvende maskinen i længere arbejdssessioner end standardbatteriet er i stand til at understøtte, kan man:

• købe et sekundært standardbatteri til erstatning for det aadede batteri, således at man kan fortsætte arbejdet

7.2.2 Fjernelse og opladning af batteri

1. Tryk på spærreknappen placeret i batteriet

(Fig. 26.A) og tag batteriet ud (Fig. 26.K).

2. Sæt batteriets i batteriopladeren og sæt

batteriopladeren i en stikkontakt med en spænding, som svarer til hvad der er angivet på typeskiltet (Fig. 27).

3. Sørg altid for en fuldstændig genopladning

under overholdelse af forskrifterne i batteriets/ batteriopladerens brugsanvisning. BEMÆRK   Batteriet  er  udstyret  med  en  beskyttelse,  som  hindrer  opladning,  såfremt  temperaturen ikke ligger mellem 4~40°C. BEMÆRK Batteriet kan oplades (også delvist) på et hvilket som helst tidspunkt, uden at dette indebærer risiko for beskadigelse af batteriet.

1. Tag batteriet ud af dets sæde i batteriopladeren

(undgå at lade det i lang tid, efter at det er helt opladet), og afbryd batteriopladerens strømforsyning (Fig. 28);

2. Indsæt batteriet i dets leje på maskinen

3. Tryk batteriet i bund indtil der høres et "klik",

BEMÆRK I nærheden af dækslet til kædeolie- tanken (Fig. 29.A) findes følgende symbol: Tank til kædeolie VIGTIGT Anvend udelukkende specifik olie til kædesave eller klæbeolie til kædesave. Der må ikke anvendes olie indeholdende urenheder, idet dette medfører tilstopning af filtret i tanken og uoprettelige skader på oliepumpen. For at opnå en eektiv smøring af de skærende dele er det uhyre vigtigt, at den anvendte olie er af god kvalitet. Brugt olie eller olie af dårlig kvalitet forringer smøringen og reducerer levetiden for kæden og sværdet. VIGTIGT Brug aldrig kæden uden tilstrækkelig olie; det risikerer at beskadige saven og kan føre til farlige situationer. Kontrollér mængden af olie i kædesaven vha. indikatoren for oliestand (Fig. 29.B). Hvis niveauet er for lavt, skal der efterfølges på denne måde:

1. Skru proppen løs og tag den af (Fig. 29.A)

2. Hæld olie i tanken og overvåg niveauet via

indikatoren (Fig. 29.B).

3. Sørg for at der ikke kommer urenheder ned i

7.4.1 Rengøring af maskinen og motoren

Hver gang efter arbejde skal maskinen renses omhyggeligt for støv og rester.

• For at mindske brandfaren skal maskinen - og specielt motoren - holdes fri for bladrester, grene eller overskydende smørefedt.

• Rengør altid maskinen efter brug med en ren klud fugtet med et neutralt rengøringsmiddel.

• Fjern ethvert spor af fugt med en blød og tør klud. Fugtighed risikerer at forårsage elektrisk stød.

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

• Brug ikke vandstråler, og undgå at gøre motoren og de elektriske dele våde.

• For at undgå overophedning og skader på motoren og på batteriet skal man altid sikre sig, at gitrene til indsugning af køleluft er rene og frie for snavs.

7.4.2 Rengøring af kæden

Efter hver brug skal du fjerne alle spor af savsmuld og olierester fra kæden. I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i blød i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand, og behandl den med passende korrosionsbeskyttende middel, inden den igen monteres på maskinen.

Før hver daglig brug skal man afmonteret skærmen (afsnit 4.2), afmontér sværdet og kontrollér at smørehullerne i maskinen (Fig. 30.A) og i sværdet (Fig. 30.B) ikke er tilstoppede.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

Kontrollér hyppigt tandhjulets tilstand hos din forhandler. Tandhjulet skal udskiftes, når det er slidt i uacceptabelt omfang. Montér aldrig en ny kæde med et slidt tandhjul eller omvendt.

8.2 VEDLIGEHOLDELSE AF KÆDEN

Af sikkerheds- og eektivitetshensyn er det meget vigtigt, at de skærende dele er godt slebet. Bær altid robuste arbejdshandsker, når du håndterer sværdet og kæden. Slibning af kæden er nødvendigt, når: – Savsmuldet ligner støv. – Der skal bruges mere kraft for at skære. – Skæringen er ikke retlinet. – Vibrationerne tiltager. En kæde, der ikke er tilstrækkeligt slebet, øger risikoen for tilbageslag (kickback). VIGTIGT Det anbefales at få udført slibningen hos et specialiseret servicecenter, der anvender specielt udstyr, som sikrer en minimal fjernelse af  materiale og en konstant slibning over samtlige skær.

8.2.1 Udskiftning af kæden

Kæden skal udskiftes, når: – skærets længde er reduceret til 5 mm eller mindre- – leddenes spillerum over nitterne er stort; – skærehastigheden er langsom og gentagne slibninger ikke forbedrer skærehastigheden. Kæden er slidt. VIGTIGT Efter at have udskiftet kæden skal man  kontrollere, at  den  spændes  hyppigere,  da  kæden i starten giver sig under brug.

8.3 VEDLIGEHOLDELSE AF SVÆRDET

BEMÆRK   Alt arbejde, der involverer sværdet,  kræver specifik kompetence og anvendelse af specielt udstyr for at kunne udføres i  henhold  til  korrekt faglig standard. Af sikkerhedshensyn bør  du kontakte forhandleren.DA - 16 For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk. For at opnå en vedvarende god funktion af sværdet, skal følgende udføres:

1. smør næsehjulets lejer ved hjælp af den dertil

beregnede sprøjte (medfølger ikke).

2. Rens rillen i sværdet med den dertil beregnede

skraber (medfølger ikke) (Fig. 31.A);

3. rens smørehullerne (Fig. 31.B);

4. afgrat siderne, og slib eventuelle ujævnheder

mellem føringerne bort ved hjælp af en l.

8.3.1 Udskiftning af sværdet

Sværdet skal udskiftes, når: – rillens dybde er kortere end kædeleddenes højde (leddene må aldrig røre bunden); – føringens inderside er så slidt, at kæden bøjes i tværgående retning.

1. Fjernes batteriet fra dets leje og det oplades.

2. Skal sværdbeskytteren sættes på;

3. Vent, indtil motoren er passende afkølet.

4. Rengør (afsnit 7.4).

5. Kontrollér, at der ikke ndes komponenter,

som er løse eller beskadigede. Om nødvendigt udskiftes beskadigede dele og eventuelle løse skruer og møtrikker strammes eller et autoriseret servicecenter kontaktes.

6. Opmagasiner maskinen:

– et tørt sted; – beskyttet mod vind og vejr; – utilgængeligt for børn; – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse; – ved en omgivelsestemperatur mellem -20°C og 85°C.

9.2 OPMAGASINERING AF BATTERIET

Batteriet skal opbevares i lukkede omgivelser og et sted hvor der ikke er fugtigt, ved en temperatur mellem:

• 0°C - 25°C i 1 år BEMÆRK Ved længere tids opmagasinering skal batteriet oplades hver anden måned for at forlænge dets levetid.

10. FLYTNING OG TRANSPORT

Hver gang maskinen skal sættes i bevægelse, løftes, transporteres eller skråtstilles, skal man:

• Vente på at kæden standser.

• Fjerne batteriet fra dets leje og oplad det.

• Skal sværdbeskytteren sættes på;

• Vente, indtil motoren er passende afkølet;

• Brug kraftige arbejdshandsker;

• Tag fat i maskinen udelukkende i håndtagene og rette sværdet i modsat retning i forhold til køreretningen. Når maskinen transporteres i bil skal man:

• skal maskinen sikres på passende vis ved hjælp af wirer eller kæder;

• anbringes den, så den ikke udgør en risiko for nogen.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendi- ge anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udfø- res af brugeren selv. Alt justerings- og vedlige- holdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i be- siddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsni- veau bibeholdes. Indgreb udført af værksteder, som ikke er god- kendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dæk- kes af garantien.

• De autoriserede servicecentre anvender ude- lukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.

• Vi anbefaler at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikations- fejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:DA - 17

• Manglende kendskab til den medfølgende dokumentation.

• Utilsigtet eller ukorrekt brug og montage.

• Anvendelse af uoriginale reservedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage på forbrugsmaterialer såsom skæreanordninger og sikkerhedsbolte.

• Normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

13. TABEL FOR VEDLIGEHOLDELSE

Indgreb Hyppighed Afsnit Første gang Efterfølgende hver MASKINE Kontrol af alle fastgøringer - Før hver brug 7.7 Sikkerhedstjek / Kontrol af betjeninger - Før hver brug 6.2 Kontrol af fangtap - Før hver brug 7.5 Generel rengøring og kontrol - Efter hver brug 7.4 Rengøring af kæden - Efter hver brug 7.4.2 Kontrol af smørehuller i maskinen og i sværdet - Før hver brug 7.6 Kontrol af kædehjul - 1 gang om måneden 8.1 * Vedligeholdelse af kæde - - 8.2 * Vedligeholdelse af sværd - - 8.3 Fyld kædeolie på - Før hver brug 7.3

• Indgrebet skal udføres af forhandleren eller et specialiseret servicecenterDA - 18

aktivere hastighedsregulator og blokeringsknap. Batteriet mangler eller er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 7.2.3). Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2). Maskinen er beskadiget Brug ikke maskinen, tag batteriet ud og kontakt et servicecenter En motorbeskyttelse griber ind Vent 15 min for at afkøle maskinen, og start den så igen

under arbejdet Batteriet er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 7.2.3). Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2). Maskinen er beskadiget Brug ikke maskinen, tag batteriet ud og kontakt et servicecenter

3. Kæden drejer ikke

selvom der er trykket på hastighedsregulatoren og gasspærren Kæden er for stram Slæk kæden (afsnit 6.1.3). Problemer med sværd og kæde Kontrollér, at kæden glider frit, og at sværdets føringer ikke er deformerede (afsn. 8.2, 8.3). Maskinen er beskadiget. Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og Kontakt et servicecenter.

4. Kæden for enden af sværdet

overophedes og ryger. Kæden er for stram Slæk kæden (afsnit 6.1.3). Kædeolietanken er tom. Genopfyld kædeolietanken (afsnit 7.3).

5. Motoren virker uregelmæssig

eller mangler eektivitet under belastning. Problemer med sværd og kæde Kontrollér, at kæden glider frit, og at sværdets føringer ikke er deformerede.

6. Olien kommer ikke ud

Olien er af dårlig kvalitet Med kold motor: tøm tanken, skyl tanken og kanalerne igennem med rensevæske, og udskift olien. Smørehullerne er tilstoppet Rens smørehullerne (afsn. 7.6).

7. Maskinen har ramt et

fremmedlegeme. Nogle dele er blevet beskadiget eller er løse Stands maskinen (afsn. 6.6). Kontroller om der er tegn på ska- der Kontroller om der ndes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et autoriseret servicecenterDA - 19

8. Der høres støj og/eller

overdrevne vibrationer under arbejdet Løsnede eller beskadigede dele Stands maskinen, tag batteriet ud og: – undersøg skaderne; – kontrollér, om der er tegn på løse dele, og fastspænd dem; – udskift eller reparér de beskadigede dele med dele med samme karakteristika.

mens den bruges Maskinen er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og Kontakt et servicecenter.

10. Batteriets autonomi

er dårlig Vanskelige arbejdsforhold medfører større strømforbrug. Optimér brugen (afsnit 7.2.1). Batteriet er utilstrækkeligt til arbejdsforholdene Anvend et sekundært batteri eller et større batteri (afsnit 7.2.1). Batteriets kapacitet er nedsat Køb et nyt batteri.

ikke batteriet Batteriet er ikke sat korrekt i opladeren Kontroller at batteriet er sat korrekt i (afsnit 7.2.2). Omgivelserne er ikke passende Oplad batteriet i omgivelser med en passende temperatur (se batteriets/batteriopladerens brugsanvisning). Kontakterne er snavsede Rengør kontakterne. Der mangler spænding til opladeren Kontroller, at stikket er sat i stikkontakten, og at der er spænding på kontakten. Batteriopladeren er defekt Udskift den med en original reservedel. Hvis problemet vedbliver, skal man konsultere batteriets/batteriopladerens brugsanvisning. Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 20

Batterier med forskellig kapacitet, for at imødekomme de forskellige driftskrav , er tilgængelige (Fig. 32). Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

Enhed som bruges til at oplade batteriet (Fig. 33).

"Tabellen for korrekt kombination af sværd og kæde" indeholder en liste over samtlige kombinationer af sværd og kæde. Samme tabel indeholder også egenskaber for kæder og sværd, som er godkendt til brug med hver maskine. Der må kun anvendes sværd og kæder anført i tabellen som reservedele. Brug af kombinationer, der ikke er godkendt, kan medføre alvorlige personskader og beskadige maskinen. Valg, montering og anvendelse af sværd og kæde er handlinger, der udføres af brugeren efter brugerens fuldstændige og selvstændige skøn. Brugeren påtager sig derfor det efterfølgende ansvar for enhver type skader, der måtte ske som følge af sådanne handlinger. I tilfælde af tvivl eller utilstrækkeligt kendskab til de specikke egenskaber for hvert enkelt sværd og hver enkelt kæde, kontakt da din forhandler eller et specialiseret havebrugscenter.DE - 1 ACHTUNG!: VOR INBETRIEBNAHME DER MASCHINE DAS VORLIEGENDE HANDBUCH AUFMERKSAM LESEN. Für jede zukünftige Notwendigkeit aufbewahren.

1) Sikkerhet der hvor du arbeider

4. Ved en minste risiko for at treet ikke faller i

krokens støttepunkt.

6. Oljen kommer ikke ut

9. Det ryker fra maskinen

3. Ladda det fullständigt. Följ anvisningarna i

2. Erklærer på eget ansvar, at maskinen:

Bærbar batteridreven kædesav, fældning af træer/udskæring af stykker/opskæring af grene a) Type / Model c) Serienummer d) Motor: batteri

3. Er i overensstemmelse med

specifikationerne ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau k) Installeret effekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato
