NÁVOD K OBSLUZE CS 100e STIGA

Akumulátorová řetězová odvětvovací motorová pila

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

Akumulátorová reťazová odvetvovacia motorová píla

[2] Napájecí napětí MAX [3] Napájecí napětí NOMINAL [4] Maximální rychlost řetězu [5] Maximální frekvence otáčení vřetena [6] Řezná délka [7] Tloušťka řetězu [8] Zuby / rozteč řetězky [9] Kapacita olejové nádrže [10] Hmotnost (bez akumulátoru, bez vodicí lišty a řetězu) [11] Naměřená úroveň akustického tlaku [12] Nepřesnost měření [13] Naměřená úroveň akustického výkonu [14] Zaručená úroveň akustického výkonu [15] Úroveň vibrací

[26] ŘETĚZ [27] Palce / mm [28] Délka: Palce / cm [29] Šířka drážky: Palce / mm [30] Kód a) POZNÁMKA: prohlášená celková hodnota vibrací byla naměřena s použitím normalizované zkušební metody a lze ji použít pro srovnání jednotlivých nástrojů. Celková hodnota vibrací může být použita také při přípravném vyhodnocování vystavení vibracím. b) VAROVÁNÍ: emise vibrací při skutečném použití nástroje může být odlišná od deklarované celkové hodnoty v závislosti na režimech, ve kterých se daný nástroj používá. Proto je třeba během práce přijmout níže uvedená bezpečnostní opatření, jejichž cílem je ochránit operátora: během běžného použití mějte nasazené rukavice a omezte dobu použití stroje a zkraťte doby, během kterých je zatlačena ovládací páka plynu.

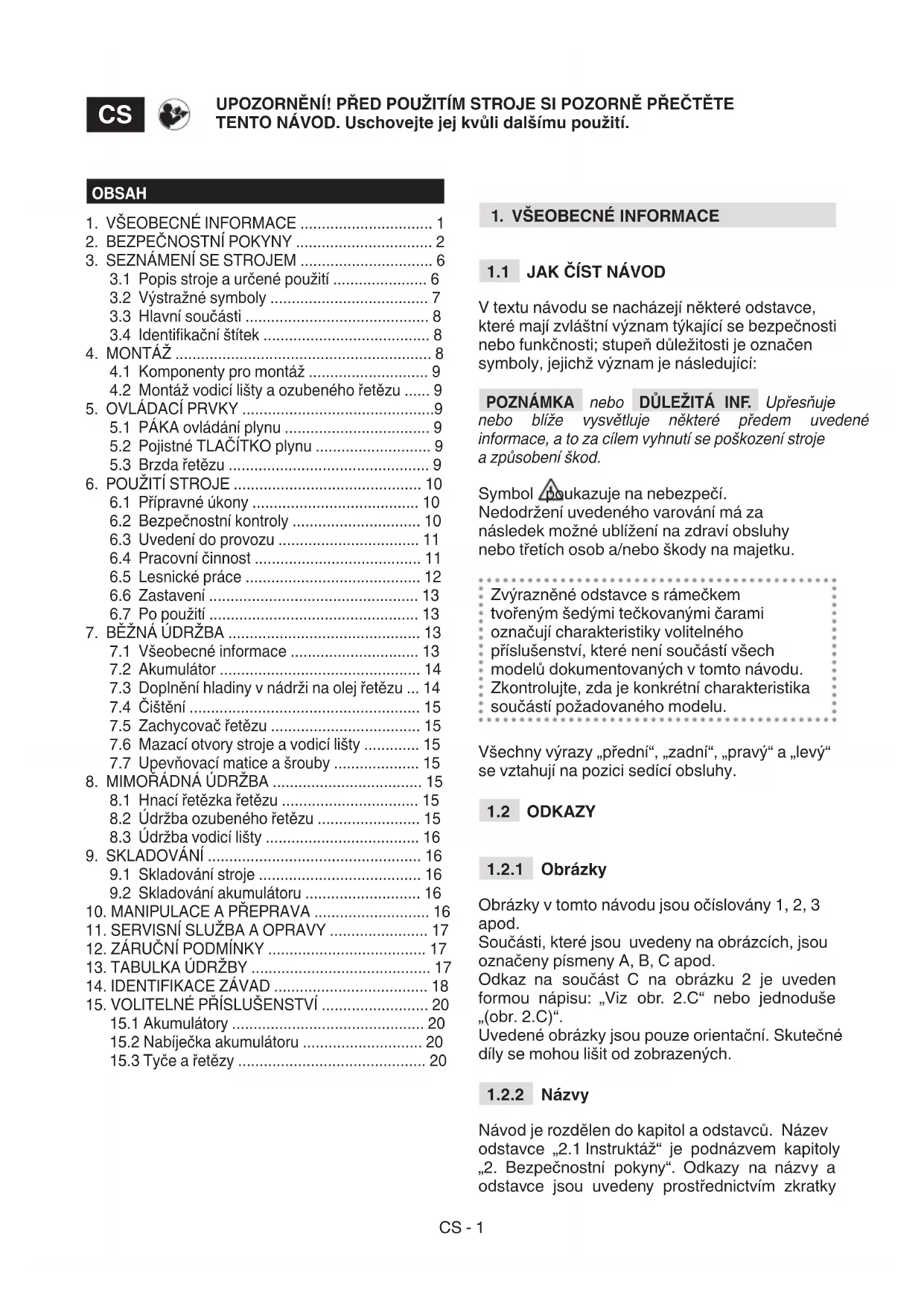

ČESKY - Překlad původního návodu k používání

3.3 Hlavní součásti ........................................... 8

4.2 Montáž vodicí lišty a ozubeného řetězu ...... 9

5. OVLÁDACÍ PRVKY .............................................9

5.1 PÁKA ovládání plynu .................................. 9

6.2 Bezpečnostní kontroly .............................. 10

7.3 Doplnění hladiny v nádrži na olej řetězu ... 14

7.6 Mazací otvory stroje a vodicí lišty ............. 15

8.1 Hnací řetězka řetězu ................................ 15

8.2 Údržba ozubeného řetězu ........................ 15

9.1 Skladování stroje ...................................... 16

9.2 Skladování akumulátoru ........................... 16

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam týkající se bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující: POZNÁMKA nebo DŮLEŽITÁ INF.   Upřesňuje  nebo  blíže  vysvětluje  některé  předem  uvedené  informace, a to za cílem vyhnutí se poškození stroje  a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí požadovaného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pozici sedící obsluhy.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti, které jsou uvedeny na obrázcích, jsou označeny písmeny A, B, C apod. Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je podnázvem kapitoly „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratkyCS - 2 kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1”.

UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení varování a pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážným zranění. Všechna upozornění a pokyny si uschovejte, abyste do nich v budoucnu mohli nahlédnout. Výraz „elektrické nářadí“, citovaný v upozorněních, se vztahuje na vaše zařízení napájené z akumulátoru (bez kabelu)

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistém sta- vu a dobře osvětlený. Tmavé pracovní prostory a nepořádek podporují vznik ne- hod. b) Nepoužívejte elektrické nářadí v pro- středí s rizikem výbuchu, v přítomnosti hořlavých kapalin, plynu nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary. c) Při použití elektrického nářadí udržujte děti a kolem stojící osoby v dostatečné vzdálenosti. Rozptýlení mohou způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zástrčky elektrického nářadí musí od- povídat příslušné zásuvce. Zástrčku nikdy nijak neupravujte. Při použití elek- trického nářadí vybaveného uzemně- ním nepoužívejte adaptéry. Neupravené zástrčky a odpovídající zásuvky snižují rizi- ko úrazu elektrickým proudem. b) Nedotýkejte se tělem uzemněných povrchů nebo povrchů připojených k uzemnění, jako jsou trubky, radiátory, sporáky, chladničky. Pokud je vaše tělo uzemněno nebo spojené s uzemněním, existuje zvýšené riziko úrazu elektrickým proudem. c) Nikdy nevystavujte elektrické nářadí dešti nebo vlhkosti. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel nesprávným způ- sobem. Nikdy nepoužívejte kabel k přenášení, tahání nebo odpojování elektrického nářadí. Udržujte kabel v dostatečné vzdálenosti od zdrojů tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Při použití elektrického nářadí venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití vhodného kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Pokud je používání elektrického nářadí na vlhkém místě nevyhnutelné, použij- te napájecí zdroj chráněný proudovým chráničem (RCD). Použití RCD snižuje ri- ziko úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Při použití elektrického nářadí buďte opatrní, dávejte pozor na to, co se děje, a chovejte se rozumně. Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nářadí může způsobit vážné osobní ublížení na zdraví. b) Používejte ochranný oděv. Vždy použí- vejte ochranné brýle. Použití ochranného vybavení, jako je protiprašný respirátor, pro- tiskluzová obuv, ochranná přilba nebo chrá- niče sluchu, snižuje riziko osobního ublížení na zdraví. c) Zabraňte náhodnému uvedení do cho- du. Před vložením akumulátoru, ucho- pením nebo přenášením elektrického nářadí se ujistěte, že je zařízení vypnu- to. Přenášení elektrického nářadí s prstem na vypínači nebo montáž akumulátoru s vy- pínačem v poloze „ON“ (ZAPNOUT) usnad- ňuje nehody. d) Před uvedením elektrického nářadí do činnosti odložte všechny klíče a seřizo- vací nástroje. Klíč nebo nástroj, který zů- stane ve styku s otáčející se součástí, může způsobit osobní ublížení na zdraví. e) Neztraťte rovnováhu. Neustále udržuj- te vhodné opření a rovnováhu. To vám umožní lépe ovládat elektrické nářadí v ne- čekaných situacích. f) Vhodně se oblečte. Nepoužívejte volné oděvy ani šperky. Udržujte vlasy, oděv a rukavice v dostatečné vzdálenosti od pohybujících se součástí. Volný oděv, šperky nebo dlouhé vlasy by se mohly za- chytit do pohybujících se součástí. g) Pokud existují součásti určené pro při- pojení k zařízením na extrakci a sběr prachu, ujistěte se, že jsou připojeny a používány vhodným způsobem. PoužitíCS - 3 těchto součástí může snížit rizika souvisejí- cí s prachem. h) Nedovolte, aby vás znalost získaná častým používáním stroje vedla k po- citu jistoty a tendenci ignorovat zásady bezpečnosti. Nedbalost může ve zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Použí- vejte elektrické nářadí vhodné pro daný druh pracovní činnosti. Vhodné elektric- ké nářadí provede pracovní činnost lépe a bezpečněji rychlostí, pro kterou bylo navr- ženo. b) Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické ná- řadí, které nemůže být uvedeno do činnosti vypínačem, je nebezpečné a musí být opra- veno. c) Před realizací jakéhokoli seřizování nebo výměny příslušenství elektrické- ho nářadí nebo před jeho odložením vyjměte akumulátor z jeho uložení. Tato preventivní bezpečnostní opatření snižují riziko náhodného uvedení elektrického ná- řadí do činnosti. d) Odložte nepoužívané elektrické nářadí mimo dosah dětí a neumožněte použí- vat elektrické nářadí osobám, které s ním nejsou seznámeny nebo nejsou se- známeny s těmito pokyny. Elektrické ná- řadí v rukách neznalých uživatelů se stává nebezpečným. e) Péče o údržbu elektrického nářadí. Zkontrolujte, zda jsou pohyblivé sou- části slícovány a zda se volně pohybují, zda nedošlo k poškození jednotlivých součástí a zda neexistuje nic dalšího, co by mohlo negativně ovlivnit činnost elektrického nářadí. V případě poškoze- ní musí být elektrické nářadí před opě- tovným použitím opraveno. Mnoho ne- hod je zapříčiněno nedostatečnou údržbou. f) Udržujte řezné ústrojí nabroušené a vyčištěné. Vhodná údržba řezného ústro- jí s řádně nabroušenými řeznými hranami umožňuje lépe se vyhnout zaseknutí a ná- řadí se tak snáze ovládá. g) Používejte elektrické nářadí a jeho pří- slušenství a to dle dodaných pokynů, mějte přitom na paměti pracovní pod- mínky a druh práce, kterou je třeba pro- vést. Použití elektrického nářadí pro jiné účely, než je předepsáno, může způsobit vznik nebezpečných situací. h) Udržujte rukojeti suché, čisté a bez ole- je a mazacího tuku. Kluzké rukojeti neu- možňují bezpečnou manipulaci a ovládání nářadí v nečekaných situacích.

5) Použití elektrického nářadí a související

opatření a) K nabíjení používejte výhradně nabíječ- ku určenou výrobcem. Nabíječka vhodná pro určitý typ akumulátorové jednotky může způsobovat vznik rizika požáru při použití u jiných akumulátorových jednotek. b) Elektrické nářadí používejte výhradně se specicky určenými akumulátoro- vými jednotkami. Použití jakékoli jiné aku- mulátorové jednotky může způsobit vznik rizika poranění a požáru. c) Když se akumulátorová jednotka nepo- užívá, je třeba ji udržovat v dostateč- né vzdálenosti od ostatních kovových předmětů, které by mohly vytvořit spo- jení mezi dvěma svorkami. Zkratování svorek akumulátoru může způsobit popále- niny nebo požár. d) Když se akumulátor nachází ve špat- ném stavu, může na něm docházet k úniku kapaliny: vyhněte se jakémukoliv styku s ní. Když dojde k náhodnému styku, okamžitě si opláchněte příslušné místo vodou. Při vniknutí kapaliny do očí okamžitě vyhledejte lékařskou po- moc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik po- pálenin. e) Nepoužívejte poškozený nebo uprave- ný akumulátor nebo nářadí. Poškozené nebo upravené akumulátory mohou vyka- zovat nepředvídatelné chování, které může vést k požáru výbuchu nebo riziku poranění. f) Nevystavujte akumulátor ohni ani nad- měrným teplotám. Vystavení ohni nebo teplotám nad 130 °C může způsobit vý- buch. POZNÁMKA: Teplota „130 °C“ je rov- na teplotě „265 °F“. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor mimo teplotní rozsah, který je uveden v pokynech. Ne- správné nabíjení nebo nabíjení při teplotách mimo specikovaný rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Opravu elektrického nářadí svěřte pou- ze kvalikovanému personálu a trvejte na výhradním použití originálních ná- hradních dílů. To umožní zachování bez- pečnosti elektrického nářadí. b) Nikdy neopravujte poškozené akumu- látory. Údržbu akumulátoru smí provádět pouze výrobce nebo autorizovaní poskyto- vatelé servisních služeb.CS - 4

a) Během činnosti řetězové pily udržujte všechny části těla v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetě- zové pily do činnosti se ujistěte, že ozubený řetěz nepřichází s ničím do styku. Chvilka nepozornosti během použití řetězové pily stačí na zachycení oděvu nebo těla do ozubeného řetězu. b) Pravá ruka musí vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetězové pily byste nikdy neměli vzájemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny. c) Uchopte elektrické nářadí pouze za izolova- né povrchy rukojetí, protože ozubený řetěz by mohl přijít do styku se skrytými kabely. Styk ozubeného řetězu s kabelem pod napě- tím může způsobit, že se pod napětím ocitnou i kovové části nářadí a dojde k zásahu obsluhy elektrickým proudem. d) Používejte ochranné brýle a chrániče slu- chu. Doporučuje se použití dalších osob- ních ochranných pracovních prostředků pro hlavu, ruce, chodidla a nohy. Použití vhodného ochranného oděvu sníží počet nehod způsobených létajícími třískami i náhodný styk s ozubeným řetězem pily. e) Nepracujte s motorovou pilou na stromě, žebříku, střeše nebo jakékoli nestabilní podpěře. Použití řetězové pily tímto způsobem může vést k vážnému zranění osob. f) Vždy si udržujte správný opěrný bod pro chodidlo a uvádějte pilu do činnosti pouze v případě, že stojíte na pevné, bezpečné a rovné ploše. Kluzké nebo nestabilní povrchy, jako jsou schody, mohou způsobit ztrátu rovno- váhy nebo kontroly nad řetězovou pilou. g) Při řezání větve, která je napnutá, je tře- ba dávat pozor na riziko zpětného vrhu. Při uvolnění napnutí dřevěných vláken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obsluhy. h) Věnujte mimořádnou pozornost při řezá- ní křoví a mladých keřů. Jemné materiály mohou být zachyceny do ozubeného řetězu a mohou být vymrštěny ve směru, ve kterém se nacházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.

i) Řetězovou pilu přepravujte tak, že ji bude-

te držet za čelní rukojeť, když je vypnutá, a budete ji udržovat v dostatečné vzdálenosti od vašeho těla. Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vodicí lišty. Správné zacházení s řetězovou pi- lou sníží pravděpodobnost náhodného styku s pohyblivým ozubeným řetězem. j) Dodržujte pokyny týkající se mazání, napnu- tí řetězu a výměny lišty a řetězu. Nesprávně napnutý a namazaný řetěz se může buď přetrh- nout, nebo zvýšit riziko zpětného vrhu. k) Řežte výhradně dřevo. Nepoužívejte řetě- zovou pilu k neurčenému použití. Například: Nepoužívejte řetězovou pilu k řezání kovo- vých či plastových materiálů, materiálů pro stavebnictví nebo materiálů, které nejsou dřevěné. Použití řetězové pily k operacím od- lišným od určených může být příčinou vzniku nebezpečných situací. l) Nepokoušejte se kácet strom, dokud nepo- rozumíte rizikům a tomu, jak se jim vyhnout. Při kácení stromu může dojít k vážnému zranění obsluhy nebo přihlížejících osob. m) Dodržujte všechny pokyny pro odstraňo- vání zaseknutého materiálu, skladování a/ nebo údržbu řetězové pily. Ujistěte se, že je vypínač vypnutý a baterie je vyjmuta. Neočeká- vaným spuštěním řetězové pily při odstraňování zaseknutého materiálu nebo provádění údržby může dojít k vážnému zranění osob. n) Doporučuje se, alespoň pro první použití, řezat polena na stojanu. o) Ostření a údržbu řetězu pily se doporučuje provádět v autorizovaných servisních stře- discích. p) Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.

Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo koncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu během řezu. Dotek špičkou může v některých případech způsobit náhlou opačnou reakci a posunout vodicí lištu směrem nahoru a dozadu, směrem k obsluze. Sevření ozubeného řetězu v horní části vodicí lišty může posunout ozubený řetěz rychle dozadu, směrem k obsluze. První nebo druhá z uvedených reakcí může vyvolat ztrátu kontroly nad pilou a způsobit vážnou nehodu dané osoby. Nespoléhejte se výhradně na bezpečnostní prvky, které jsou součástí pily. Uživatel řetězové pily musí přijmout různá opatře- ní, aby se předešlo riziku nehod nebo zranění vCS - 5 průběhu řezacích prací. Zpětný vrh je výsledkem nesprávného použití nástroje a/nebo nespráv- ného postupu nebo podmínek činnosti a lze mu předejít dodržováním vhodných, níže uvedených opatření: a) Držte pilu pevně oběma rukama, palci a prsty kolem rukojetí řetězové pily, a uveďte vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu. Sílu zpětného vrhu může obsluha kontrolovat za předpokladu, že přijala příslušná opatření. Nedovolte uvést řetězovou pilu do činnosti. b) Nenatahujte paže příliš daleko a neřežte nad úrovní výšky ramene. Přispívá to k zabránění nechtěného styku s koncovými částmi a umožňuje lepší kontrolu pily v nenadálých situacích. c) Používejte výhradně vodicí lišty a řetězy uvedené výrobcem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu. d) Dodržujte pokyny výrobce, které se týkají ostření a údržby řetězové pily. Pokles úrovně hloubky může mít za následek zvýšený výskyt zpětného vrhu.

• Techniky použití elektrické řetězové pily (napájené z akumulátoru) Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání, které jsou pro daný druh práce nejvhodnější, v souladu s pokyny a příklady uvedenými v návodu k použití.

• Bezpečný pohyb elektrické řetězové pily (napájené z akumulátoru) Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat, postupujte níže uvedeným způsobem: – vypněte motor, vyčkejte na zastavení řetězu a odpojte stroj od elektrického rozvodu; – nasaďte ochranný kryt vodicí lišty; – uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy. Při přepravě stroje na vozidle je třeba stroj umístit a zajistit tak, aby nepředstavoval nebezpečí pro nikoho.

• Doporučení pro začátečníky Před realizací prvního skácení nebo odvětvení stromu je vhodné: – absolvovat specický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umís- těných na zemi nebo upevněných na stoja- nech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání.

• Manipulace a správné použití elektrického nářadí s akumulátorem a) Před vložením akumulátoru se ujistěte, zda je zařízení vypnuté. Montáž akumulátoru do zapnutého elektrického zařízení může způ- sobit nehodu. b) Pro nabití akumulátorů používejte výhradně nabíječky akumulátorů doporučené výrob- cem. Nabíječky akumulátorů jsou obvykle specické pro typ akumulátoru; při jejich po- užití s jinými typy hrozí riziko vzniku požáru. c) Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných aku- mulátorů může způsobit zranění a riziko požáru. d) Nepoužívaný akumulátor skladujte v do- statečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár. e) Akumulátor ve špatném stavu může způ- sobit únik kapaliny. Vyhněte se styku s ka- palinou. V případě náhodného styku omyjte zasažené místo vodou. V případě vniknutí kapaliny do očí vyhledejte lékařskou po- moc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik po- pálenin. f) Zkontrolujte, zda se akumulátor nachází v dobrém stavu a zda na něm nejsou vidi- telné znaky poškození. Nepoužívejte stroj s poškozeným nebo opotřebeným akumu- látorem.

2.4 AKUMULÁTOR / NAPÁJENÍ

AKUMULÁTORU UPOZORNĚNÍ Následující bezpečnostní předpisy obsahují bezpečnostní pokyny uvedené v příslušné příručce k nabíječce akumulátoru.

• K nabíjení akumulátoru používejte pouze nabíječky akumulátorů doporučené výrobcem. Nevhodná nabíječka akumulátorů může způsobit zásah elektrickým proudem, přehřátí nebo únik korozivní kapaliny z akumulátoru.

• Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

• Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobitCS - 6 zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

• Nabíječku akumulátoru nepoužívejte na místech s výpary, zápalnými látkami nebo na snadno zápalných površích, jako je papír, textilie apod. Během nabíjení dochází k ohřevu nabíječky akumulátoru, a proto by mohla způsobit vznik požáru.

• Během přepravy akumulátorů věnujte pozornost tomu, aby se zabránilo vzájemnému propojení kontaktů, a nepoužívejte pro přepravu kovové nádoby.

2.5 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Stroj používejte výhradně v rozumné době (ne brzy ráno nebo pozdě večer, kdy byste tím mohli rušit i jiné osoby).

• Během pracovní činnosti se do prostředí dostává určité množství oleje potřebného pro mazání řetězu; používejte proto výhradně biodegradabilní oleje, specické pro tento druh použití. Použití minerálního oleje nebo oleje pro motory způsobí vážné škody na životním prostředí.

• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy, týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko, které je v souladu s platnými místními předpisy. Nevyhazujte elektrická zařízení do do- movního odpadu. Podle Evropské směrni- ce 2012/19/EU o odpadu tvořeném elek- trickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko-kompatibilní recyklace. Když se elektrická za- řízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci to- hoto výrobku se obraťte na kompetentní organiza- ci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů pro- veďte jejich likvidaci a věnujte přitom po- zornost našemu životnímu prostředí. Aku- mulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostře- dí. Je třeba jej odepnout a zlikvidovat samostatně ve sběrném středisku, které likviduje také akumu- látory s ionty lithia. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a je- jich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá před- cházet znečištění životního prostředí a snižuje poptávku po prvotních surovi- nách.

3. SEZNÁMENÍ SE STROJEM

UPOZORNĚNÍ Tento nástroj může způsobit syndrom vibrací ruka-paže, pokud jeho používání není správně ovládáno. Abychom byli přesní, odhad úrovně expozice ve skutečných podmínkách použití by měl také brát v úvahu všechny části provozního cyklu, jako jsou okamžiky, kdy je nástroj vypnutý a kdy běží naprázdno, ale ve skutečnosti neprovádí práci. To může významně snížit úroveň expozice během celkové pracovní doby, což pomáhá minimalizovat riziko expozice vibracím a hluku. Vždy používejte ostrá dláta, vrtáky a kotouče. Udržujte toto nářadí v souladu s těmito pokyny a dobře namazané (pokud je to vhodné). Pokud má být přístroj používán pravidelně, je vhodné použít antivibrační a protihlukové příslušenství. Naplánujte si pracovní plán tak, aby bylo používání jakýchkoli nástrojů s vysokými vibracemi rozloženo na několik dní.

3.1 POPIS STROJE A URČENÉ POUŽITÍ

K hlavním částem stroje patří motor napájený z akumulátoru a vodicí lišta, která slouží k přenosu pohybu z motoru na ozubený řetěz, který slouží jako samotná pila. Obsluha drží stroj oběma rukama s použitím přední i zadní rukojeti a může ovládat hlavní ovládací prvky tak, že se bude neustále zdržovat v bezpečné vzdálenosti od řezacího zařízení.CS - 7

3.1.1 Určené použití

Tento stroj byl navržen a vyroben pro: – prořezávání a odřezávání korun stromů s vysokým kmenem; – odřezávání keřů, kmenů nebo dřevěných trámů, jejichž průměr závisí na délce vodící lišty; – výhradní řezání dřeva; – použití jediným operátorem.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – úprava živých plotů; – dřevorytectví; – rozřezávání palet, beden a obalů jako takových; – rozřezávání nábytku nebo čehokoli jiného, co by mohlo obsahovat hřebíky, šrouby nebo kovové díly jakéhokoli druhu; – provádění řeznických prací; – používání stroje pro řezání nedřevěných materiálů (plastové materiály, stavební materiály). – používání stroje v úloze páky ke zvedání, posouvání nebo členění předmětů; – používání stroje zajištěného na pevných držácích; – použití jiných střihacích zařízení než jsou uvedeny v tabulce „Technické parametry“. Nebezpečí vážného zranění a ublížení na zdraví; – používání stroje více než jednou osobou. DŮLEŽITÁ INF.   Nevhodné použití stroje bude  mít  za  následek  propadnutí  záruky  a  odmítnutí  jakékoliv  odpovědnosti  ze  strany  Výrobce,  přičemž všechny náklady, které vyplývají ze škod  nebo ublížení na zdraví samotného uživatele nebo  třetích osob, ponese uživatel.

3.1.3 Druhy uživatelů

Toto zařízení je určeno k použití operátory vyškolenými pro údržbu stromů.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů: Upozornění! Před použitím stroje si přečtěte pokyny. Nebezpečí! Tento stroj se v přípa- dě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby. Upozornění! Používejte chrániče sluchu, ochranné brýle a ochran- nou přilbu. Upozornění! Používejte ochran- né rukavice a ochrannou obuv s protiskluzovou podrážkou! Nebezpečí! Nevystavujte dešti ani vlhkosti. Nebezpečí zpětného rázu (kick back)! Zpětný ráz vyvolává náhlý a nekontrolovatelný pohyb moto- rové pily směrem k obsluze. Vždy pracujte bezpečně. Používejte řetězy vybavené bezpečnostními články řetězu, které omezují zpět- ný ráz. Upozornění! Nikdy nedržte při práci stroj pouze jednou rukou! Stroj uchopte pevně do obou ru- kou, abyste umožnili dokonalé ovládání stroje a snížili riziko zpět- ného rázu. Upozornění! Přečtěte si pří- slušný návod k akumulátoru a nabíječce akumulátoru. DŮLEŽITÁ INF.   Poškozené  výstražné  štítky  nebo výstražné  štítky,  které  již  nejsou  čitelné,  je  třeba vyměnit. Požádejte o nové štítky ve vašem  autorizovaném servisním středisku.CS - 8

Stroj je složen z několika základních částí, které plní následující funkce (obr. 1): A. Motor: dodává pohyb střihacímu zařízení. B. Přední rukojeť: nosná rukojeť, která se nachází v čelní části motorové pily. Drží se levou rukou. C. Zadní rukojeť: nosná rukojeť, která se nachází v zadní části motorové pily. Drží se pravou rukou. Nacházejí se zde hlavní ovládací prvky pro přidávání plynu. D. Přední ochranný kryt ruky: ochranné zařízení, které se nachází mezi přední rukojetí a ozubeným řetězem a slouží k ochraně ruky před zraněním v případě, že by došlo k jejímu sklouznutí z rukojeti. Tento ochranný kryt se používá jako zařízení pro aktivaci brzdy řetězu. E. Vodicí lišta: slouží jako nosný i vodicí prvek ozubeného řetězu. F. Ozubený řetěz: prvek určený pro řezání, který je tvořen unášecími články, vybavenými malými noži, nazvanými „zuby“, a bočními spoji, které jsou spojeny pomocí nýtů. G. Zachycovač řetězu: bezpečnostní prvek, který zabraňuje nekontrolovaným pohybům ozubeného řetězu v případě jeho přetržení nebo uvolnění. H. Zubová opěrka: zařízení přítomné naproti montážnímu bodu vodicí lišty, které při styku se stromem nebo kmenem slouží jako opora.

I. Rychloupínací objímka řetězu: (je-li k

dispozici). J. Ochranný kryt vodicí lišty: ochranný kryt řetězové pily na vodicí liště, který se používá během manipulace, přepravy nebo skladování stroje. K. Akumulátor (pokud není dodaná se strojem,  viz odst. 15.1 „volitelné příslušenství): zařízení, které dodává elektrický proud nástroji; jeho parametry a pokyny k použití jsou popsány ve specickém návodu. L. Nabíječka akumulátor (pokud není dodaná  se  strojem,  viz  odst.  15.2  „volitelné  příslušenství): zařízení, které se používá pro nabití akumulátoru. M. Ochrana špičky: zařízení proti zpětnému rázu N. Sídlo akumulátoru: místo, do kterého je uložen akumulátor ve stroji. O. Utahovací matice nebo rukojeť

3.4 IDENTIFIKAČNÍ ŠTÍTEK

Na identikačním štítku jsou uvedeny následující údaje (obr. 2):

1. Úroveň akustického výkonu

3. Měsíc / Rok výroby

7. Název a adresa Výrobce

9. Délka vodicí lišty

Přepište identikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INF.   Identifikační údaje uvedené na  identifikačním  štítku  výrobku  uvádějte  pokaždé,  když se obrátíte na autorizovanou dílnu.

Bezpečnostní pokyny, jimiž je třeba se ří- dit během použití stroje, jsou popsány v kap.

2. Důsledně dodržujte uvedené pokyny, abys-

te se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů některé části stroje nejsou sestaveny přímo ve výrobním závodě. Pro jejich uvedení do provozu je třeba rozbalit jednotlivé části a namontovat je dle následujících pokynů. Rozbalení a dokončení instalace musí být provedené na pevném a rovném povrchu s dostatečným prostorem pro pohybování stroje a obalů, a to vždy s použitím vhodných nástrojů. Nepoužívejte stroj dříve, než provedete pokyny uvedené v kapitole „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí také komponenty pro montáž, uvedené v následující tabulce: Vodicí lišta vybavena příslušným krytem Ozubený řetěz Klíč (je-li k dispozici) Dokumentace

1. Opatrně otevřete obal a dávejte pozor, abyste

nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází v

krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny nenamontované

4. Vyjměte stroj z krabice.

5. Krabici a obaly zlikvidujte v souladu s místní

Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se obraťte na Prodejce. Všechny uvedené úkony provádějte po vyjmutí akumulátoru. Před montáží vodicí lišty se ujistěte, že není zařazena brzda řetězu (odst. 5.4).

1. S použitím klíče z výbavy odšroubujte matici

nebo pomocí utahovací rukojetí (obr. 3.A) a odmontujte ochranný kryt řetězu (obr. 3.B) aby byl umožněn přístup k hnací řetězce a k uložení vodicí lišty.

2. Namontujte vodící lištu (obr. 4.A) zasunutím

závrtného šroubu (obr. 4.B) do drážky (obr. 4.C) a zatlačte ji směrem k zadní části těla stroje.

3. Zkontrolujte, zda se kolík napínáku řetězu

(obr. 4.D) správně zasunul do příslušného otvoru ve vodicí liště; v opačném případě vhodně zasáhněte šroubovákem na šroubu napínáku řetězu (obr. 4.E) až do úplného zasunutí kolíku. (je-li k dispozici).

4. Nakloňte stroj kvůli usnadnění uložení řetězu

kolem řetězky (obr. 5).

5. Namontujte řetěz (obr. 6.A) kolem hnací

řetězky (obr. 6.B) a podél vedení vodicí lišty (obr. 6.C), dbejte přitom, aby byl zachován směr posuvu. Směr posuvu řetězu

6. Je-li špička vodicí lišty vybavena vodicím

pastorkem, dbejte, aby se unášecí články řetězu správně zasunuly do prostorů v pastorku (obr. 7).

7. Namontujte zpět ochranný kryt (obr. 8.A)

bez úplného utažení matice nebo rukojeti (obr. 8.B).

8. Prostřednictvím šroubu napínáku řetězu nebo

matice (obr. 9.A) napněte řetěz až do dosažení správného napnutí (obr. 10) (odst. 6.1.3).

9. Přidržte vodící lištu nadzvednutou a utáhněte

Umožňuje uvést do chodu řetěz. Použití páky ovládání plynu (obr. 12.A), je možné pouze po stisknutí pojistného tlačítka plynu (obr. 12.B). Sekací zařízení se zastaví automaticky po uvolnění páky ovládání plynu.

5.2 POJISTNÉ TLAČÍTKO PLYNU

Pojistné tlačítko plynu (obr. 12.B) umožňuje použití páky ovládání plynu (obr. 12.A).

Jedná se o bezpečnostní brzdný systém, který zablokuje pohyb řetězu v případě pohybů dozadu (zpětných rázů) během pracovní činnosti. Ke zpětným rázům dochází následkem nevhodného dotyku hrotu vodicí lišty s prudkým pohybem vodicí lišty nahoru, v jehož důsledku ruka narazí do předního ochranného krytu (obr. 1.D). Pro vyřazení brzdy řetězu je třeba provést její manuální odblokování. Zařazená brzda řetězu. Zařazení brzdy řetězu se provádí zatlačením předního ochranného krytu ruky úplně dopředu. Vyřazená brzda řetězu. Vyřazení brzdy řetězu se provádí potažením předního ochranného krytu ruky úplně dozadu, směrem k tělu stroje, dokud neucítíte cvaknutí. V případě, že brzda řetězu nepracuje správně, nepoužívejte stroj a obraťte se na svého Prodejce za účelem potřebné kontroly.

Bezpečnostní pokyny, jimiž je třeba se řídit během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. DŮLEŽITÁ INF.   Pokyny pro motor a akumulátor  (je-li součástí) naleznete v příslušných návodech.CS - 10

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce.

6.1.1 Kontrola akumulátoru

Zakupte si akumulátor s kapacitou vhodnou pro provozní potřeby a proveďte úplné nabití podle pokynů uvedených v návodu k akumulátoru. Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

• Před každým použitím: – zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.2 Doplnění oleje pro mazání řetězu

Před použitím stroje proveďte doplnění oleje pro mazání řetězu. Ohledně způsobu doplnění oleje a souvisejících opatření si přečtěte odst. 7.3.

6.1.3 Kontrola napnutí řetězu

Proveďte všechny uvedené úkony při vypnutém motoru. Použijte silné pracovní rukavice. Zkontrolujte napnutí řetězu. Řetěz je správně napnutý, když se při jeho uchopení v polovině vodicí lišty nedostanou unášecí články ven z vedení (obr. 10). Při napínání řetězu:

1. Uvolněte matici ochranného krytu

prostřednictvím klíče z příslušenství nebo rukojeti (obr. 3.A);

2. Prostřednictvím šroubu napínáku řetězu

nebo matice (obr. 9.A) napínejte řetěz až do dosažení správného napnutí;

3. Přidržte vodící lištu nadzvednutou a utáhněte

nadoraz matici ochranného krytu použitím klíče z výbavy nebo utáhněte rukojeť (obr. 11.A). Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné situace v případě uvolnění řetězu z vedení vodicí lišty. DŮLEŽITÁ INF.   Během prvního období použití  (nebo po výměně řetězu) je třeba častěji provádět  kontrolu z důvodu usednutí řetězu.

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly proveďte před každým použitím. Každodenní kontrolu stroje proveďte před každým použitím, po pádu nebo po jiných nárazech z důvodu identikace podstatných škod nebo vad.

6.2.1 Celková bezpečnostní kontrola

Předmět Výsledek Rukojeti a ochranné kryty Čisté, suché, bez stop oleje a mazacího tuku, správně a pevně uchycené ke stroji. Šrouby na stroji a na noži. Řádně utažené (nepovolené). Průchody chladicího vzduchu Neucpané. Vodicí lišta Je namontována správně. Řetěz Nabroušený, nepoškozený a neopotřebený, namontovaný a správně napnutý. Ochranné kryty Neporušené, nepoškozené. Akumulátor Žádné poškození jeho pláště a žádný průsak tekutiny. Stroj Žádné stopy po poškození nebo opotřebení. Páka ovládání plynu, pojistné tlačítko Páky se musí pohybovat volně a nenásilně. Zkušební uvedení do činnosti Žádná poruchová vibrace. Žádný neobvyklý zvuk

6.2.2 Funkční zkouška stroje

Úkon VýsledekCS - 11 Vložte akumulátor do jeho uložení (odst. 7.2.3) a použijte páku ovládání plynu (obr. 12.A) (bez stisknutí pojistného tlačítka (obr. 12.B). Páka ovládání plynu zůstane zablokována. Použijte pojistné tlačítko plynu (obr. 12.B) a páku ovládání plynu (obr. 12.A). Páky se musí pohybovat volně a nenásilně. Řetěz se pohybuje. Uvolněte páku ovládání plynu (obr. 12.A) nebo stiskněte pojistného tlačítko (obr. 12.B). Páka se musí automaticky a rychle vrátit do neutrální polohy. Musí dojít k zastavení řetězu. KONTROLA

ovládání plynu, aby se řetěz udržel v pohybu, a posuňte dopředu přední ochranný kryt ruky použitím hřbetu levé ruky (odst. 5.3).

okamžitému zastavení řetězu. Po zastavení řetězu uvolněte páku plynu a vyřaďte brzdu řetězu (odst. 5.3). Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte stroj! Obraťte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

6.3 UVEDENÍ DO PROVOZU

1. Sejměte ochranný kryt vodicí lišty (obr. 1.J).

2. Ujistěte se, že se vodicí lišta či řetěz se

nedotýkají terénu ani jiných předmětů.

3. Vložte akumulátor správně do jeho uložení

(obr. 13.K) (odst. 7.2.3).

4. Vyřaďte brzdu řetězu (odst. 5.3).

5. Použijte pojistné tlačítko plynu (obr. 12.B) a

páku ovládání plynu (obr. 12.A).

6.4 PRACOVNÍ ČINNOST

Před realizací prvního skácení nebo odvětvení stromu je vhodné: – absolvovat specický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání. Při použití stroje postupujte níže uvedeným způsobem:

• Před aktivací ovládání plynu vždy vyřaďte z činnosti brzdu řetězu.

• Během práce se musí stroj vždy držet pevně oběma rukama, s levou rukou na přední rukojeti a pravou rukou na zadní rukojeti, bez ohledu na to, zda je stroj obsluhován levákem nebo pravákem. V případě zablokování řetězu během práce okamžitě zastavte stroj. POZNÁMKA   Během  práce  je  akumulátor  chráněn  proti  úplnému  vybití  ochranným  zařízením,  které  vypne  stroj  a  zablokuje  jeho  činnost. POZNÁMKA Hvis motorsavens funktion ophører under skæringen, skal man vente 15 min for at afkøle maskinen, og så genstarte den

6.4.1 Kontroly, které je třeba provádět

během pracovní činnosti

6.4.1.a Kontrola napnutí řetězu

Během práce je řetěz vystaven postupnému pro- dloužení, a proto je třeba opakovaně kontrolovat jeho napnutí (odst. 6.1.3).

6.4.1.b Kontrola přitékání oleje

DŮLEŽITÁ INF.   Nepoužívejte  stroj bez mazání! Při příležitosti kontroly přitékání oleje se ujistěte, zda je správně umístěna vodicí lišta a řetěz. Nastartujte motor (odst. 6.3) a zkontrolujte, zda je olej distribuován po řetězu naznačeným způsobem (obr. 14).

6.5.1 Odvětvování stromu

Ujistěte se, že se v prostoru, kam budou větve padat, nenacházejí žádné předměty ani osoby.CS - 12

1. Postavte se z opačné strany vůči větvi, kterou

2. Začněte od spodních větví a postupujte

3. Proveďte první zářez zespodu směrem

nahoru (obr. 15.A). Dokončete odvětvování řezáním shora dolů, v souladu s uvedeným obrázkem (obr. 15.B).

DŮLEŽITÁ INF.   Když  dvě  nebo  více  osob  současně  provádí  operace  rozřezání  a  kácení,  uvedené  operace  by  se  měly  provádět  v  odlišných  prostorách,  oddělených  bezpečnostní  vzdáleností, která se rovná nejméně 2,5násobku  výšky  káceného  stromu.  Nekácejte  stromy  v  případě,  že  existuje  riziko  ohrožení  osob,  nárazu  do  elektrického  vedení  nebo  způsobení  jakékoli  materiální  škody.  V  případě,  že  strom  přijde  do  styku  s  vedením  rozvodu  elektrické  energie, je vhodné  to okamžitě oznámit podniku  odpovědnému za danou síť. Před zahájením kácení: – vezměte v úvahu přirozený sklon stromu, část s většími větvemi a směr větru, abyste vyhodnotili způsob, jak bude strom padat; – odstraňte ze stromu nečistoty, kameny, kusy kůry, hřebíky, kovové spoje a dráty; – uvolněte prostor kolem stromu a najděte si stabilní místo, abyste měli při kácení pevný postoj; – připravte si vhodné únikové cesty, zbavené překážek; únikové cesty musí být připraveny přibližně pod úhlem 45° ve směru opačném vůči směru padání stromu (obr. 16) a musí umožnit obsluze, aby se vzdálila do bezpečného prostoru, který se nachází ve vzdálenosti rovnající se přibližně 2,5 násobku výšky káceného stromu; – Zdržujte se na horní straně terénu, na který se pravděpodobné odkutálí nebo dopadne strom po skácení.

• Zářez ve spodní části

2. Proveďte vodorovný zářez do 1/3 průměru

stromu, kolmo na směr pádu (obr. 17.A).

• Zadní zářez vedoucí ke skácení

1. Proveďte zadní zářez vedoucí ke skácení

na úrovni nejméně 5 cm nad vodorovným zářezem (obr. 18.B).

2. Proveďte zadní zářez vedoucí ke skácení tak,

aby zůstal dostatek dřeva, které bude sloužit jako „závěs“ (obr. 18.C). Dřevo závěsu zabrání zkroucení stromu a jeho pádu v nesprávném směru. Neprovádějte řezy vedoucí závěsem.

3. Bez vytažení vodicí lišty postupně snižujte

tloušťku závěsu, dokud strom nespadne.

4. Když existuje riziko, že strom nespadne v

požadovaném směru, nebo kdyby se mohl převážit dozadu a ohnout ozubený řetěz, zastavte řezání ještě před dokončením zadního řezu vedoucího ke skácení a použijte dřevěné, plastové nebo hliníkové klíny (obr. 19.D) k otevření řezu. Údery kladivem na klíny zajistěte pád stromu podél požadované čáry pádu.

5. Když strom začne padat, vyjměte stroj z řezu

a zastavte jeho chod (odst. 6.6), uložte jej na zem a přejděte po určené únikové stezce. Je třeba dávat pozor na pád větví z výšky a dále je třeba dávat pozor, kam stoupáte.

6.5.3 Odvětvení stromu

Odvětvení znamená odstranění větví pokáceného stromu. Dávejte pozor na opěrné body větve na terénu, na možnost jejího napružení, na směr, kterým se může větev vymrštit během řezání, a na možnou nestabilitu stromu po odříznutí větve. Při odvětvování je třeba ponechat spodní, největší větve kvůli opoře kmene na zemi. Odstraňte malé větve jediným tahem (obr. 20.A). Je lépe řezat napnuté větve a postupovat směrem zespodu nahoru, aby se zabránilo ohnutí řetězové pily (obr. 20.B).

6.5.4 Rozřezání kmene

Rozdělit znamená rozřezat kmen po jeho délce. Důležité je ujistit se, že je váš postoj pevný a že je vaše hmotnost rovnoměrně rozdělena na obě nohy. Dle možností nadzvedněte kmen a podepřete jej větvemi, dalšími kmeny nebo špalky. Rozřezání kmene stromu je usnadněno použitím zubové opěrky (obr. 1.H):

1. Zapíchněte zubovou opěrku do kmene a

opřením motorové pily o zubovou opěrku proveďte se strojem pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva (obr. 21);

2. zopakujte uvedený úkon tolikrát, kolikrát bude

třeba, a změňte přitom opěrný bod zubové opěrky.

• Kmen uložený na zemi Když se kmen uloží tak, že se opírá po celé své délce, bude se řezat shora (horní dělení) (obr. 22.A).CS - 13 – Nařízněte kmen přibližně do poloviny jeho průměru, otočte jej a dokončete řezání z opačné strany.

• Kmen opřený pouze na jednom konci Když je kmen opřený pouze na jednom konci: – odřežte 1/3 průměru zespodu (spodní dělení) (obr. 23.A); – poté je třeba provést závěrečný řez, a to tak, že budete provádět horní dělení, dokud nedojdete k prvnímu řezu (obr. 23.B).

• Kmen opřený na obou koncích Když je kmen opřený na obou koncích: – odřežte 1/3 průměru počínaje horní částí (horní dělení) (obr. 24.A); – poté je třeba provést závěrečný řez, a to tak, že budete provádět dělení spodních 2/3, dokud nedojdete k prvnímu řezu (obr. 24.B).

• Kmen na svahu Při dělení kmene na svahu je třeba, abyste se nacházeli na horní straně (obr. 25). Během uvedeného úkonu, když se dokončuje řez, je třeba z důvodu udržování kontroly snížit tlak na řezání, aniž by se povoloval úchop rukojetí stroje. Je třeba zabránit tomu, aby se stroj dostal do styku se zemí.

Pro zastavení stroje:

1. Uvolněte páku ovládání plynu (obr. 12.A).

Po uvolnění páky ovládání plynu je třeba několik sekund na zastavení ozubeného řetězu. Vždy stroj vypněte: – během přesunů mezi jednotlivými pracovními prostory. Během přesunů nikdy nedržte prst na po- jistném tlačítku, aby se zabránilo náhodným spuštěním.

1. Stiskněte pojistné tlačítko, které se nachází

v akumulátoru na stroji (obr. 26.A), vyjměte akumulátor z jeho uložení(obr. 26.K) a nechte jej nabít (odst. 7.2.2);

2. namontujte ochranný kryt vodicí lišty (obr. 1.J);

3. před umístěním stroje v jakémkoli prostředí

nechte vychladnout motor;

4. Povolte upevňovací matici vodící lišty

nebo rukojet kvůli snížení napnutí řetězu (odst. 6.1.3);

5. Důkladně vyčistěte stroj od prachu a úlomků

a odstraňte z řetězu jakékoli zbytky pilin nebo nánosů oleje (odst. 7.4);

6. zkontrolujte, zda žádné součásti nejsou

uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky. DŮLEŽITÁ INF.   Vyjměte akumulátor (odst. 7.2.2)  a nasaďte ochranný kryt vodicí lišty pokaždé, když  se stroj nepoužívá nebo když je ponechán bez do- zoru.

Bezpečnostní pokyny, jimiž je třeba se ří- dit během použití stroje, jsou popsány v kap.

2. Důsledně dodržujte uvedené pokyny, abys-

te se vyhnuli vážným rizikům a nebezpečím. Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Zastavte stroj a vypněte motor;

• Vyčkejte na zastavení řetězu.

• Vyjměte akumulátor z jeho uložení.

• Nasaďte ochranný kryt vodicí lišty s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na řetězu.

• Počkejte, až motor dostatečně vychladne.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

• Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a pří- slušenství a/nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli od- povědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvede- nými výrobky.

• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÁ INF.   Všechny  úkony  údržby  a  seřizování, které nejsou popsány v tomto návodu,  musí  být  provedeny  vaším  Prodejcem  nebo  Specializovaným střediskem.CS - 14

7.2.1 Výdrž akumulátoru

Výdrž akumulátoru je podmíněna zejména: a. faktory prostředí, které způsobují vyšší spotřebu energie: – stříhání stromů a příliš velkých větví. b. chování obsluhy, kterému by se bylo třeba vyhnout: – časté zapínání a vypínání během pracovní činnosti; – použití nevhodné techniky střihání vzhledem k plánované pracovní činnosti (odst. 6.5). Pro optimalizaci autonomie akumulátoru je vždy vhodné:

• řezat dřevo, když je suché;

• použít co nejvhodnější techniku s ohledem na pracovní činnost, která má být provedena. V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba:

• zakoupit druhý standardní akumulátor a okamžitě vyměnit vybitý akumulátor a to bez ohrožení plynulosti použití,

7.2.2 Vyjmutí a nabití akumulátoru

1. Stiskněte pojistné tlačítko, které se nachází v

připojte nabíječku akumulátoru do elektrické zásuvky s napětím odpovídajícím napětí uvedenému na štítku (obr. 27).

3. Proveďte kompletní nabití akumulátoru podle

pokynů uvedených v návodu k akumulátoru/ nabíječce akumulátorů. POZNÁMKA   Akumulátor je vybaven ochranou,  která zabrání jeho nabití, když se hodnota teploty  nenachází v rozsahu od 4 do 40 °C. POZNÁMKA   Akumulátor  může  být  nabit  kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru

do stroje Po dokončení nabíjení:

1. Vyjměte akumulátor ze svého uložení v na-

bíječce akumulátoru (zabraňte tomu, aby akumulátor po nabití zůstával dlouho na na- bíječce) a odpojte nabíječku akumulátorů od elektrické sítě (obr. 28);

2. Vložte akumulátor do svého uložení na stroji

3. zatlačte akumulátor na doraz, dokud neuslyší-

te kliknutí, při kterém dojde k zajištění akumu- látoru a k zapojení elektrického kontaktu.

POZNÁMKA   V blízkosti uzávěru  nádrže pro olej řetězu (obr. 29.A) se  nachází níže uvedený symbol: Nádrž na olej řetězu DŮLEŽITÁ INF.   Používejte výhradně specifický  olej  pro  motorové  pily  nebo  adhezní  olej  pro  motorové  pily.  Nepoužívejte  olej  s  obsahem  nečistot, abyste nezanesli filtr v nádržce a abyste  zabránili trvalému poškození olejového čerpadla. Použití oleje dobré kvality je základem pro dosažení účinného mazání řezného ústrojí pily; použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty. DŮLEŽITÁ INF.   Nikdy neuvádějte  do  činnosti  řetěz  bez  dostatečného  množství  oleje,  aby  nedošlo k  poškození motorové pily a  k ohrožení  bezpečnosti. Zkontrolujte množství oleje v motorové pile prostřednictvím indikátoru hladiny oleje (obr. 29.B). Když je hladina oleje nízká, doplňte olej dle níže uvedeného postupu:

1. Odšroubujte a sejměte uzávěr (obr. 29.A) z

2. Nalijte olej do nádrže a zkontrolujte jeho

hladinu prostřednictvím příslušného indikátoru (obr. 29.B).

3. Ujistěte se, že se během plnění nedostanou

do nádrže nečistoty.

4. Nasaďte zpět uzávěr a zašroubujte jej.

7.4.1 Čištění stroje a motoru

Po ukončení každé pracovní činnosti důkladně očistěte stroj od prachu a úlomků.

• Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků listí, větví nebo přebytečného mazacího tuku.

• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.CS - 15

• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.

• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů.

• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou ucpané nečistotami.

7.4.2 Čištění řetězu

Po každém použití odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje. V případě výrazného znečištění nebo nalepení ži- vice odmontujte řetěz a na několik hodin jej uložte do nádoby se specickým čisticím prostředkem. Poté jej opláchněte čistou vodou a před jeho zpět- nou montáží na stroj jej ošetřete vhodným antiko- rozním sprejem.

7.5 ZACHYCOVAČ ŘETĚZU

Před každým použitím zkontrolujte stav zachyco- vače řetězu (obr. 1.G) a pokud je poškozen, uveď- te jej do bezchybného stavu.

Před každodenním použitím odmontujte ochranný kryt (odst. 4.2), odmontujte vodicí lištu a zkontro- lujte, zda mazací otvory stroje (obr. 30.A) a vodicí lišty (obr. 30.B) nejsou ucpané.

7.7 UPEVŇOVACÍ MATICE A ŠROUBY

• Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

Pravidelně nechte u vašeho Prodejce zkontrolovat stav řetězky a nahraďte ji v případě, že její opotřebení překročí přijatelné mezní hodnoty. Nenasazujte nový řetěz na opotřebenou řetězku a opačně.

8.2 ÚDRŽBA OZUBENÉHO ŘETĚZU

Z bezpečnostních důvodů a ve snaze o zachování účinnosti je velmi důležité, aby byly řezací zařízení řádně nabroušené. Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice. Nabroušení řetězu je potřebné, když: – Mají piliny podobu prachu. – Řezání vyžaduje použití větší síly. – Řez není přímočarý. – Dochází ke zvýšení vibrací. Když řetěz není dostatečně nabroušen, zvýší se riziko zpětného rázu (kick back). DŮLEŽITÁ INF.   Doporučuje se svěřit nabrou- šení řetězu specializovanému centru, protože se  provádí s použitím příslušných zařízení, která za- jišťují minimální odstranění materiálu a konstantní  nabroušení všech řezných zubů.

8.2.1 Výměna ozubeného řetězu

Řetěz je třeba vyměnit, když: – se délka řezného břitu sníží na 5 mm nebo méně; – se nadměrně zvýší vůle spojovacích článků na nýtech; – je řezání pomalé a opakovaná broušení jej nezlepšují; je řetěz opotřebený. DŮLEŽITÁ INF.   Po  výměně  řetězu  je  třeba  provádět kontrolu jeho  napnutí  častěji  z  důvodu  usednutí řetězu.

8.3 ÚDRŽBA VODICÍ LIŠTY

POZNÁMKA   Všechny operace týkající se vodi- cí lišty jsou práce, které ke své dokonalé realizaci  vyžadují specifické znalosti a použití příslušných  zařízení; proto z bezpečnostních důvodů požádej- te o jejich provedení vašeho Prodejce. Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet. Pro udržení účinnosti vodicí lišty:

1. namažte příslušnou stříkačkou (není součástí

výbavy) ložiska vodicí řetězky (je-li součástí);

2. vyčistěte drážku vodicí lišty příslušnou

škrabkou (není součástí výbavy) (obr. 31.A);

3. vyčistěte mazací otvory (obr. 31.B);

4. plochým pilníkem odstraňte otřepy z boků a

vyrovnejte případné nerovnosti mezi vodícími drážkami.CS - 16

8.3.1 Výměna vodicí lišty

Vodicí lištu je třeba vyměnit, když: – je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna); – je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok.

Když je třeba stroj uskladnit:

1. Vyjměte akumulátor z jeho uložení a nechte

2. Nasaďte ochranný kryt vodicí lišty.

3. Počkejte, až motor dostatečně vychladne.

4. proveďte vyčištění (odst. 7.4).

5. Zkontrolujte, zda žádné součásti nejsou

uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

– v suchém prostředí; – chráněný před povětrnostními vlivy; – na místě, které není přístupné dětem; – před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě. – v prostředí s teplotou mezi -20 °C a 85 °C.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba skladovat v uzavřeném prostředí bez vlhkosti při teplotě v rozmezí:

• 0 °C - 60 °C na 1 měsíc

• 0 °C - 45 °C na 3 měsíce

• 0 °C - 25 °C na 1 rok POZNÁMKA   V případě delší nečinnosti nabijte  akumulátor každé dva měsíce, aby se prodloužila  jeho životnost.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění:

• Vyčkejte na zastavení řetězu.

• vyjměte akumulátor z jeho uložení a nechte jej nabít;

• Nasaďte ochranný kryt vodicí lišty.

• Počkejte, až motor dostatečně vychladne.

• použijte silné pracovní rukavice;

• Uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy. Při přepravě stroje na kamionu je třeba:

• zajistěte vhodně stroj lany nebo řetězy.

• umístěte stroj tak, aby nepředstavoval pro nikoho nebezpečí;

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací nebo úkony prováděné nekvalikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou schváleny a jejich použití způsobí propadnutí záruky.

• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

12. ZÁRUČNÍ PODMÍNKY

Záruka se vztahuje na všechny vady materiálu a na výrobní vady. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací.

• Použitím neoriginálních náhradních dílů.

• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• Běžné opotřebení spotřebních materiálů jako řezací zařízení a pojistné šrouby.

• Běžné opotřebení.CS - 17 Kupující je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

Úkon údržby Interval Odstavec Poprvé Následně každých STROJ Kontrola všech upevnění - Před každým použitím 7.7 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků - Před každým použitím 6.2 Kontrola zachycovače řetězu - Před každým použitím 7.5 Celkové vyčištění a kontrola - Po každém použití 7.4 Čištění řetězu - Po každém použití 7.4.2 Kontrola mazacích otvorů stroje a vodicí lišty - Před každým použitím 7.6 Kontrola hnací řetězky řetězu - 1krát měsíčně 8.1 * Údržba řetězu - - 8.2 * Údržba vodicí lišty - - 8.3 Doplnění hladiny oleje pro mazání řetězu - Před každým použitím 7.3

• Úkony, které musí být provedeny vaším Prodejcem nebo autorizovaným Střediskem servisní služby

1. Aktivací páky ovládání

plynu a blokovacího tlačítka se stroj nespustí. Chybí akumulátor nebo není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2). Poškozený stroj Nepoužívejte stroj, Vyjměte akumulátor a Obraťte se na Středisko servisní služby.

2. Zastavení motoru během

pracovní činnosti Akumulátor není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2). Poškozený stroj Nepoužívejte stroj, Vyjměte akumulátor a Obraťte se na Středisko servisní služby. En motorbeskyttelse griber ind Vent 15 min for at afkøle maskinen, og start den så igenCS - 18

3. Při stisknutí pojistného

tlačítka plynu a použití páky ovládání plynu se řetěz netočí Příliš napnutý řetěz Obnovte správné napnutí řetězu (odst. 6.1.3). Problémy s vodicí lištou a řetězem Zkontrolujte, zda se řetěz po- hybuje volně a zda vedení vo- dicí lišty nejsou deformována (odst. 8.2, 8.3). Poškozený stroj. Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

4. Dochází k přehřívání řetězu

na koncové části vodicí lišty a k úniku kouře. Příliš napnutý řetěz Obnovte správné napnutí řetězu (odst. 6.1.3). Nádrž na mazací olej je prázdná. Doplňte mazací olej do nádrže (odst. 7.3).

5. Činnost motoru je

nepravidelná nebo chybí výkon při zátěži Problémy s vodicí lištou a řetězem Zkontrolujte, zda se řetěz pohybuje volně a zda vedení vodicí lišty nejsou deformována.

Byl použit nekvalitní olej Při vychladlém motoru vypusťte nádrž, vyčistěte samotnou nádrž i potrubí čisticím prostředkem a vyměňte olej. Ucpané mazací otvory Vyčistěte mazací otvory (odst. 7.6).

7. Stroj zasáhl cizí předmět.

Poškození nebo povolené součásti. Zastavte stroj (odst. 6.6). Zkontrolujte případná poškození. Zkontrolujte, zda některé sou- části nejsou uvolněné, a dle po- třeby je utáhněte. Nechte provést kontroly, výměny nebo opravy v autorizovaném servisním středisku.

nebo vibrace během pracovní činnosti Povolené nebo poškozené součásti Zastavte stroj, vyjměte akumulátor a: – zkontrolujte vzniklé škody; – zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte; – zajistěte opravu poškozených součástí nebo jejich výměnu za součásti s obdobnými charakteristikami.

9. Ze stroje vychází během

jeho použití kouř Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.CS - 19

10. Autonomie akumulátoru

je nedostatečná Náročné podmínky použití s vyšším proudovým odběrem Proveďte optimalizaci použití (odst. 7.2.1). Nedostačující akumulátor s ohledem na provozní nároky Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 7.2.1). Pokles kapacity akumulátoru Zakupte si nový akumulátor.

11. Nabíječka akumulátoru

neprovádí nabíjení akumulátoru Akumulátor není správně vložen do nabíječky akumulátoru Zkontrolujte, zda je vložení správné (odst. 7.2.2). Nevhodné podmínky prostředí Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru). Znečištěné kontakty Očistěte kontakty. Chybí napětí pro nabíječku akumulátoru Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud. Vadná nabíječka akumulátoru Proveďte výměnu s použitím originálního náhradního dílu. Pokud problém přetrvává, nahlédněte do návodu akumulátoru/nabíječky akumulátoru. Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce.

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním ná- rokům. (obr. 32). Seznam akumulátorů homologo- vaných pro tento stroj je uveden v tabulce „Tech- nické parametry“.

15.2 NABÍJEČKA AKUMULÁTORU

Zařízení, které se používá pro nabití akumulátoru (obr. 33).

V „Tabulce pro správnou kombinaci vodicí lišty a řetězu“ jsou uvedeny všechny možné kombinace vodicí lišty s řetězem. Stejná tabulka poskytuje také údaje o řetězech a vodicích homologovaných lištách pro každý stroj. V úloze náhradních dílů používejte výhradně vodicí lišty a řetězy uvedené v tabulce. Použití neschválených kombinací může způsobit vážná ublížení na zdraví a škody na stroji. Vzhledem k tomu, že aplikace a použití vodicí lišty a řetězu představují úkony prováděné uživatelem zcela dle jeho vlastního uvážení, ponese také odpovědnost za následné škody jakéhokoli druhu, které by mohly vyplývat z těchto úkonů. V případě pochybností nebo nedostatečné znalosti specičnosti každé vodící lišty, je třeba se obrátit na svého prodejce, nebo na specializované zahradnické středisko.DA - 1 ADVARSEL!: LÆS INSTRUKTIONSBOGEN OMHYGGELIGT IGENNEM, FØR DU TAGER DENNE MASKINE I BRUG. Opbevares til eventuel senere brug.

• Dôsledne dodržujte miestne predpisy pre likvi- dáciu odpadového materiálu.

1. Úroveň akustického výkonu

v škatuli, vrátane tohto návodu.

1. S použitím kľúča z výbavy odskrutkujte maticu

alebo použite uťahovaciu rukoväť (obr. 3.A) a odmontujte ochranný kryt reťaze (obr. 3.B), aby sa umožnil prístup k hnacej reťazi a k uloženiu vodiacej lišty.

2. Namontujte vodiacu lištu (obr. 4.A) vložením

• Pred každým použitím – Skontrolujte stav nabitia akumulátora, riaďte sa pokynmi uvedenými v návode k akumulátoru.

6.2.1 Celková bezpečnostná kontrola

5. Použite poistné tlačidlo plynu (obr. 12.B) a

páku ovládania plynu. (obr. 12.A).

• Pred aktiváciou ovládania plynu vždy vyraďte z činnosti brzdu reťaze.

stromu, kolmo na smer pádu (obr. 17.A).

7.2.1 Výdrž akumulátora

do stroja. Po dokončení nabíjania:

3. tlačte akumulátor na doraz, dokým nebudete

1. Odskrutkujte a zložte uzáver (obr. 29.A) z

2. Nalejte olej do nádrže a skontrolujte jeho hla-

Po ukončení každej pracovnej činnosti dôkladne očistite stroj od prachu a úlomkov.

• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

8.3.1 Výmena vodiacej lišty

• Použite hrubé pracovné rukavice;

Úkon údržby Interval Odsek Prvýkrát Následne každých STROJ Kontrola všetkých upevnení - Pred každým použitím 7.7 Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov - Pred každým použitím 6.2 Kontrola zachytávača reťaze - Pred každým použitím 7.5 Celkové vyčistenie a kontrola - Po každom použití 7.4 Čistenie reťaze - Po každom použití 7.4.2 Kontrola mazacích otvorov stroja a vodiacej lišty - Pred každým použitím 7.6 Kontrola hnacej reťazovky reťaze - Raz mesačne 8.1 * Údržba reťaze - - 8.2 * Údržba vodiacej lišty - - 8.3 Doplnenie hladiny oleja pre mazanie reťaze - Pred každým použitím 7.3

1. Aktiváciou páky ovládania

3. Pri stlačení poistného

7. Stroj zasiahol cudzí predmet.

(slika 13.K) (odst. 7.2.3).

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Přenosná akumulátorová řetězová motorová pila Kácení/rozřezávání/odvětvování stromů a) Typ / Základní model c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
