Type de produit	Scie à onglets radiale sans fil
Marque et modèle	Bosch GCM 18V-216 Professional
Référence	3 601 M41 0.. / 3 601 M41 0B0
Dimensions de la lame de scie	Diamètre 216 mm, alésage 30 mm (ou 25,4 mm), épaisseur 1,2-1,8 mm
Régime à vide	4 600 tr/min
Poids	15,1-16,1 kg (selon batterie)
Alimentation	Batterie lithium-ion 18 V (type GBA 18V... ou ProCORE18V...)
Capacités de coupe maximales (0°/0°)	70 x 270 mm (hauteur x largeur)
Plage d'angle d'onglet (horizontal)	-47° à +47°
Plage d'angle d'inclinaison (vertical)	0° à 45°
Laser intégré	Classe 1M, 650 nm, < 0,39 mW
Niveau sonore (pression acoustique)	95 dB(A) ; puissance 104 dB(A)
Fonctions principales	Coupes droites, longitudinales, transversales, d'onglet, biaises ; sciage avec/sans mouvement radial ; rainurage
Dispositifs de sécurité	Capot de protection pendulaire, blocage de broche, sécurité de transport, verrouillage d'enclenchement
Accessoires fournis	Sac à poussières, poignée de transport, broche SDS, serre-joint, clé mâle
Entretien et nettoyage	Nettoyer les fentes de ventilation, rouleau glisseur ; remplacer les pare-éclats usés ; contrôle des réglages de base en SAV agréé
Pièces détachées et réparabilité	Pièces de rechange disponibles via Bosch ; réparation possible en moins de 5 jours via SAV DIRECT
Garantie et SAV	Service après-vente Bosch : tél. [phone] (France), [e-mail]
Températures de fonctionnement	-20 à +50 °C (charge : 0 à +45 °C)
Chargeurs recommandés	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

FOIRE AUX QUESTIONS - GCM 18V-216 Professional BOSCH

Quelle est la capacité maximale de coupe de la GCM 18V-216 ?

En coupe droite (0° d'onglet et 0° d'inclinaison), la hauteur maximale est de 70 mm et la largeur de 270 mm. Avec un angle d'onglet de 45°, la largeur passe à 190 mm.

Comment changer la lame de scie ?

Retirez la batterie. Utilisez la clé mâle pour dévisser la vis à six pans creux (filetage à gauche) ou la broche SDS. Maintenez le blocage de broche enfoncé. Retirez la vis, le flasque, puis la lame. Montez la nouvelle lame en respectant le sens de rotation, remontez le flasque et serrez. Portez des gants de protection.

Quelle batterie puis-je utiliser avec cette scie ?

Utilisez exclusivement des accus Lithium-Ion Bosch d'origine de 18 V, modèles GBA 18V... ou ProCORE18V.... Les chargeurs compatibles sont les AL 18.., AL 36.., GAL 18V-..., etc.

Comment régler l'angle d'onglet et d'inclinaison ?

Pour l'onglet, desserrez le bouton de blocage (19), tournez la table et enclenchez l'angle souhaité. Pour l'inclinaison, desserrez le levier de serrage (31), basculez le bras d'outil et resserrez. Des encoches prédéfinies facilitent les réglages courants (0°, 15°, 22,5°, 45°).

Comment activer le laser de guidage ?

Actionnez légèrement l'interrupteur Marche/Arrêt (8) sans appuyer sur le verrouillage d'enclenchement (7). Un faisceau laser matérialise la ligne de coupe. Pour l'ajuster, utilisez la vis de réglage (54).

Quels sont les consignes de sécurité essentielles ?

Lisez tous les avertissements. Portez lunettes de protection, protection auditive, masque anti-poussière. Ne placez jamais les mains dans la zone de coupe. Utilisez des serre-joints. Assurez-vous que la pièce est bien maintenue. Débranchez la batterie avant tout réglage.

Comment installer la scie sur un support ?

Fixez la scie sur une surface plane et stable à l'aide des alésages (16) et de vis appropriées. Vous pouvez aussi utiliser un support de travail Bosch GTA. Pour une installation flexible, déployez le pied anti-basculement (21).

Que faire en cas de blocage de la lame ?

Mettez la scie en position arrêt, attendez l'arrêt complet de la lame, puis retirez la batterie. Libérez ensuite la pièce coincée. Vérifiez que la lame n'est pas endommagée.

Comment entretenir la scie ?

Nettoyez régulièrement les fentes de ventilation, le rouleau glisseur et le capot de protection. Remplacez les pare-éclats usés. Pour les réglages de base, faites appel à un service après-vente Bosch agréé.

Comment transporter la scie en toute sécurité ?

Placez la scie en position de transport : bloquez la table, tirez le bras d'outil complètement vers l'avant, serrez la vis de serrage, puis abaissez le bras et enclenchez la sécurité de transport (36). Portez la scie par la poignée de transport (4). Retirez la batterie.

MODE D'EMPLOI GCM 18V-216 Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▶ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent en-flammer les poussières ou les fumées.
- Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
▶ Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique.
▶ Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

▶ Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
▶ Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections audi-

tives utilisés pour les conditions appropriées réduisent les blessures.

Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.
▶ Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures.
▶ Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
▶ Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
▶ Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

▶ Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
▶ Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
▶ Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
▶ Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces

cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.

Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

▶ Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
▶ Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
▶ Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.
- Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur

40 | Français

batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.
▶ Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

Avertissements de sécurité pour scies à onglets

Les scies à onglets sont destinées à couper le bois ou des produits assimilés, et ne peuvent pas être utilisées avec une meule tronçonneuse pour la coupe de matériaux ferreux tels que des barres, tiges, goujons, etc. La poussière d'abrasif provoque le coïncement des pièces mobiles telles que le protecteur inférieur. Les étincelles générées par une coupe abrasive provoquent l'inflammation du protecteur inférieur, de l'insert de saignée et des autres pièces en plastique.
▶ Utiliser dans toute la mesure du possible des presseurs pour soutenir la pièce. En cas de soutien de la pièce à la main, il faut toujours maintenir la main à une distance d'au moins 100mm de chaque côté de la lame de scie. Ne pas utiliser cette scie pour couper des pièces qui sont trop petites pour pouvoir être serrées en toute sécurité ou tenues à la main. Une main placée trop près de la lame de scie augmente le risque de blessure par contact avec la lame.

La pièce doit être fixe et serrée ou maintenue contre le guide et la table. Ne jamais avancer la pièce dans la lame ou ne jamais couper “à main levée”. Des pièces non maintenues ou mobiles peuvent être éjectées à des vitesses élevées et provoquer de ce fait des blessures.

Scier la pièce en exerçant une poussée sur la scie. Ne pas scier la pièce en exerçant une traction sur la scie. Pour effectuer une coupe, lever la tête d'abattage et la placer au-dessus de la pièce sans la couper, lancer le moteur, appuyer sur la tête d'abattage et scier la pièce en exerçant une poussée sur la scie. Une opération de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le sommet de la pièce et de propulser violemment ainsi l'assemblage de la lame vers l'opérateur.

▶ Ne jamais croiser la main avec la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Soutenir la pièce "main croisée", c'est-à-dire en maintenant la pièce du côté droit de la lame de scie avec la main gauche ou inversement est très dangereux.

▶ Ne pas approcher les mains de la partie arrière du guide à une distance de moins de 100 mm par rapport

à chaque côté de la lame de scie, afin de retirer des copeaux de bois, ou pour toute autre raison, et ce, alors que la lame tourne. La proximité de la lame de scie en rotation et de la main peut ne pas être évidente et peut risquer de provoquer de graves blessures.

Examiner la pièce avant de la couper. Si la pièce est courbée ou gauchie, la serrer avec la face courbée extérieure dirigée vers le guide. Toujours s'assurer de l'absence d'espace entre la pièce, le guide et la table le long de la ligne de coupe. Les pièces pliées ou gauchies peuvent se tordre ou se décaler et peuvent entraîner un blocage de la lame de scie en rotation lors de la coupe. Il convient que la pièce ne comporte aucun clou ni aucun corps étranger

▶ Ne pas utiliser la scie tant que la table n'est pas dégagée de tous les outils, copeaux de bois, etc., à l'exception de la pièce. Les petits débris, les morceaux de bois détachés ou d'autres objets en contact avec la lame en rotation peuvent être éjectés avec une vitesse élevée.

▶ Ne couper qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent être serrées ou entourées de manière appropriée et peuvent bloquer la lame ou se décaler lors de la coupe.

S'assurer que la scie à onglets est montée ou placée sur une surface de travail solide de niveau avant utilisation. Une surface de travail solide de niveau réduit le risque d'instabilité de la scie à onglets.

Planifier votre travail. À chaque changement de réglage de l'angle de biseau ou d'onglet, s'assurer que le guide réglable est réglé correctement afin de soutenir la pièce, et n'affecte pas la lame ou le système de protection. Sans mettre l'outil en position "MARCHE" et sans aucune pièce placée sur la table, déplacer la lame de scie en simulant une coupe complète afin de s'assurer de l'absence de tout obstacle ou de tout risque de sectionnement du guide.

Prévoir un support approprié tel que des rallonges de table, des chevalets de sciage, etc. pour une pièce plus large ou plus longue que le plateau de la table. Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas soutenues de manière sûre. Un basculement de la pièce coupée ou de la pièce à couper peut soulever le protecteur inférieur ou la pièce coupée ou à couper peut être éjectée par la lame en rotation.

▶ Ne pas demander à une tierce personne de servir de rallonge de table ou de support supplémentaire. Un support instable de la pièce peut entraîner le blocage de la lame ou le décalage de la pièce lors de la coupe, vous entraînant, de même que l'assistant, dans la lame en rotation.

La pièce coupée ne doit pas être coincée ou comprimée par quelque moyen que ce soit contre la lame de scie en rotation. Si elle devait être enserrée, c'est-à-dire à l'aide de butées longitudinales, la pièce coupée pourrait être coincée contre la lame et être éjectée violemment.

Toujours utiliser un presseur ou un appareil de serrage conçu pour soutenir correctement tout matériau rond tel que des tiges ou des tubes. Les tiges ont tendance à rouler lors de leur coupe, ce qui provoque une "action de morsure" de la lame et entraîne la pièce et la main dans ladite lame.
Laisser la lame atteindre sa vitesse maximale avant qu'elle n'entre en contact avec la pièce. Cela réduit le risque d'éjection de la pièce.
Lorsque la pièce ou la lame est coincée, mettre la scie à onglets en position arrêt. Attendre l'arrêt complet de toutes les parties mobiles et débrancher la prise de la source d'alimentation et/ou retirer le bloc-piles. Libérer ensuite le matériau coincé. Un sciage continu avec une pièce coincée peut entraîner une perte de contrôle ou endommager la scie à onglets.
Une fois la coupe achevée, relâcher l'interrupteur de puissance, abaisser la tête d'abattage et attendre l'arrêt de la lame avant de retirer la pièce coupée. Il est dangereux d'approcher la main de la lame qui continue de tourner.
Maintenir la poignée fermement lors de la réalisation d'une coupe incomplète ou lors du relâchement de l'interrupteur de puissance avant que la tête d'abattage ne soit totalement à l'arrêt. Le freinage de la scie peut provoquer une saccade descendante de la tête d'abattage, entraînant de ce fait un risque de blessure.
▶ Veuillez à une bonne propreté du poste de travail. Les mélanges de matériau sont particulièrement dangereux. La poussière de métal fine peut s'enflammer ou exploser.
N'utilisez pas de lames émoussées, fissurées, déformées ou endommagées. Les lames aux dents émoussées ou mal alignées génèrent lors de la coupe une fente trop étroite. Il en résulte une friction anormalement élevée ainsi qu'un plus grand risque de coïnciement de la lame, de rebond ou de contrecoup.
▶ N'utilisez pas de lames en acier HSS (acier rapide). De telles lames se cassent facilement.
Toujours utiliser des lames de scie de dimensions et de forme appropriées des alésages centraux (lame de scie au diamant contre lame de scie ronde). Des lames qui ne sont pas conformes aux matériels de montage de la scie seront excentrées, provoquant une perte de contrôle.
N'essayez jamais d'enlever des résidus de coupe, copeaux de bois ou autre de la zone de coupe pendant le fonctionnement de l'outil électroportatif. Amenez le bras de l'outil en position de repos puis éteignez l'outil électroportatif.
Après avoir utilisé la scie, ne touchez pas la lame avant qu'elle ne soit refroidie. La lame de scie s'échauffe fortement en cours d'utilisation.
▶ Assurez-vous que les étiquettes d'avertissement qui se trouvent sur l'outil électroportatif soient toujours lisibles.

Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
▶ N'ouvrez pas l'accu. Risque de court-circuit.
Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.
N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

L'outil électroportatif est fourni avec une plaque d'avertissement (voir le tableau « Symboles et leur signification »).

Ne dirigez jamais le faisceau laser vers des personnes ou des animaux et ne regardez jamais vous-même dans le faisceau laser. Vous risqueriez d'éblouir des personnes, de

causer des accidents ou de causer des lésions oculaires.

▶ Ne dirigez pas le faisceau laser vers des personnes en train de regarder à travers des jumelles ou un autre instrument optique. Vous pourriez leur causer des lésions oculaires.
Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. N'apportez jamais de modifications au dispositif laser.
▶ Ne remplacez en aucun cas le laser intégré contre un laser d'un autre type. Un laser inadapté à cet outil électroportatif pourrait représenter un danger pour les personnes.
N'apportez aucune modification au dispositif laser.
N'utilisez pas les lunettes de vision laser comme des lunettes de protection. Les lunettes de vision laser aident seulement à mieux voir le faisceau laser ; elles ne protègent pas contre les effets des rayonnements laser.
N'utilisez pas les lunettes de vision laser comme des lunettes de soleil ou pour la circulation routière. Les lunettes de vision laser n'offrent pas de protection UV complète et elles faussent la perception des couleurs.
N'utilisez pas d'instruments optiques collecteurs de lumière (jumelles, etc.) pour regarder la source de rayonnement. Vous pourriez vous abîmer les yeux.
▶ Attention - L'utilisation d'autres dispositifs de commande ou d'ajustage que ceux indiqués ici ou l'exécution d'autres procédures risque de provoquer une exposition dangereuse aux rayonnements.

42 | Français

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre outil électroportatif. Veuillez mémoriser les symboles et leur signification. L'interprétation correcte des symboles vous permettra de mieux utiliser votre outil électroportatif et en toute sécurité.

Pictogrammes et leur signification

Rayonnement laser Ne regardez pas directement le fais- ceau avec des optiques télescopiques Laser classe 1M

N'approchez en aucun cas les mains de la zone de sciage pendant le fonctionnement de l'outil électroportatif. Il y a risque de blessure grave en cas de contact avec la lame de scie.

Portez un masque anti-poussière.

Portez toujours des lunettes de protection.

Portez une protection auditive. L'exposition aux bruits peut provoquer une perte de l'audition.

Zone dangereuse ! Gardez si possible les mains, doigts ou bras éloignés de cette zone.

Pour la réalisation de coupes biaises, il convient de tirer la butée réglable vers l'extérieur.

3 601 M41 000, 3 601 M41 040 :

Respectez les dimensions prescrites de la lame de scie. Le diamètre de l'alésage central doit correspondre exactement à celui de la broche (pas de jeu). Lorsqu'il est nécessaire d'utiliser des bagues de réduction, veillez à ce que les dimensions de la bague de réduction soient adaptées à l'épaisseur du corps de lame, au diamètre de l'alésage de la lame et au diamètre de la broche de l'outil. Utilisez dans la mesure du possible les bagues de réduction fournies avec la lame. Le diamètre de lame doit correspondre à l'indication du pictogramme.

3 601 M41 0B0 :

Pictogrammes et leur signification

Indique le sens de rotation de la broche SDS pour serrer la lame de scie (sens antihoraire) et pour desserrer la lame de scie (sens horaire).

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

Destiné à un usage stationnaire, l'outil électroportatif est conçu pour effectuer des coupes droites longitudinales et transversales dans le bois dur et le bois tendre ainsi que dans les panneaux agglomérés et les panneaux de fibres. Il permet de régler des angles d'onglet de -47^ à +47^ et des angles d'inclinaison de 0^ à +45^ .

L'outil électroportatif peut aussi servir à scier de l'aluminium et des matières plastiques à condition d'utiliser des lames de scie appropriées.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Dispositif radial
(2) Sac à poussières ^A)
(3) Éjecteur de copeaux
(4) Poignée de transport
(5) Vis d'ajustage de la butée de profondeur
(6) Capot de protection du laser
(7) Verrouillage d'enclenchement de l'interrupteur Marche/Arrêt
(8) Interrupteur Marche/Arrêt
(9) Poignée
(10) Capot de protection
(11) Capot de protection pendulaire
(12) Rouleau glisseur
(13) Rail de butée
(14) Rallonge de table de sciage
(15) Vis de blocage de la rallonge de table de sciage
(16) Alésages pour le montage
(17) Table de sciage
(18) Pare-éclats
(19) Bouton de blocage d'angles d'onglet (plan horizontal)

(20) Levier de préréglage d'angle d'onglet (plan horizontal)

(22) Indicateur d'angle d'onglet (plan horizontal)

(23) Encoches pour angles d'onglet standards (plan horizontal)

(24) Échelle graduée pour angles d'onglet

(25) Butée réglable

(26) Serre-joint

(27) Éjecteur de copeaux

(28) Butée angle d'inclinaison standard de 45° (coupes biaises)

(29) Vis de butée pour angle d'inclinaison de 45° (coupes biaises)

(30) Butée de profondeur

(31) Levier de serrage pour angle d'inclinaison quelconque (plan vertical)

(32) Vis de serrage du dispositif radial

(33) Blocage de broche

(34) Batterie

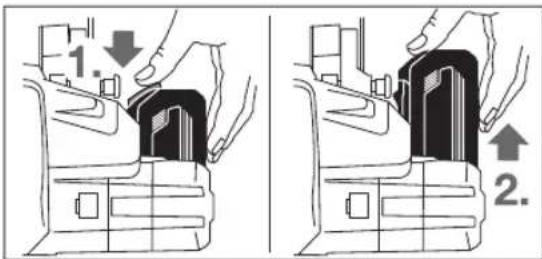

(35) Bouton de déverrouillage d'accu

(36) Sécurité de transport

(37) Échelle graduée pour angles d'inclinaison (coupes biaises)

(38) Indicateur d'angle d'inclinaison (coupes biaises)

(39) Vis de butée pour angle d'inclinaison de 0° (coupes biaises)

(40) Butée pour angle d'inclinaison standard de 0° (coupes biaises)

(41) Clé mâle pour vis à six pans creux (5 mm)

(42) Voyant de charge de la batterie

(43) Touche d'activation de l'indicateur de niveau de charge

(44) Vis à six pans creux pour porte-lame

(45) Flasque de serrage

(46) Lame de scie

(47) Flasque de serrage intérieur

(48) Broche SDS

(49) Vis de blocage de la butée réglable

(50) Tige filetée

(51) Alésages pour serre-joint

(52) Orifice de sortie du faisceau laser

(53) Vis de pare-éclats

(54) Vis de réglage pour positionnement du laser (parallélisme)

(55) Vis de l'indicateur d'angle d'inclinaison (coupes biaises)

(56) Vis d'indicateur d'angle (coupes d'onglet dans plan horizontal)

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Caractéristiques techniques

Scie à onglets radiale GCM 18V-216 GCM 18V-216
Référence		3 601 M41 0..	3 601 M41 0B0
Régime à vide tr/min 4 600 4 600
Type de laser nm 650 650
	mW < 0,39 < 0,39
Classe laser 1M 1M
Divergence ligne laser mrad (angle plein) 1,0 1,0
Poids selon EPTA-Procedure 01:2014 kg 15,1-16,1	A)		15,1-16,1A)
Températures ambiantes admissibles
- pendant la charge °C 0...+45 0...+45
- pendant le fonctionnement B) et pour le stockage	°C	-20...+50	-20...+50
Accus recommandés		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Chargeurs recommandés		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680

44 | Français

Scie à onglets radiale GCM 18V-216 GCM 18V-216

Chargeurs recommandés pour accus in-ductifs

GAL 18.. W GAL 18.. W

Dimensions admissibles des lames de scie

Diamètre de lame de scie mm 216 216

Épaisseur de corps de lame mm 1,2-1,8 1,2-1,8

Diamètre de l'alésage mm 30 25,4

A) Dépend de l'accu utilisé
B) Performances réduites à des températures <0 °C

Dimensions de pièces admissibles (voir « Dimensions de pièce maximales admissibles », Page 48)

Informations concernant le niveau sonore

Valeurs d'émissions sonores déterminées selon la norme EN 62841-3-9.

Les niveaux sonores pondérés en dB(A) de l'outil électroportatif sont les suivants : niveau de pression acoustique 95 dB(A) ; niveau de puissance acoustique 104 dB(A). Incertitude K = 3 dB.

Portez un casque antibruit !

Le niveau d'émission sonore indiqué dans cette notice d'utilisation a été mesuré à l'aide d'un procédé de mesure normalisé et peut être utilisé pour effectuer une comparaison entre outils électroportatifs. Elle peut aussi servir de base à une estimation préliminaire du niveau sonore.

Le niveau d'émission sonore s'applique pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, la valeur d'émission sonore peut différer. Il peut en résulter un niveau sonore nettement plus élevé pendant toute la durée de travail.

Pour une estimation précise du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau sonore nettement plus faible pendant toute la durée de travail.

Montage

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Accessoires fournis

Reportez-vous à la représentation du contenu, dans les pages graphiques qui se trouvent en début de notice.

Avant la première mise en service de l'outil électroportatif, vérifiez qu'il ne manque aucune des pièces indiquées ci-dessous :

• Scie à onglets radiale avec lame de scie montée
• Sac à poussières (2)
• Poignée de transport (4), 2 vis pour montage
• Broche SDS (48)
• Serre-joint (26)
• Clé mâle pour vis à six pans creux (41)

Remarque : Assurez-vous que l'outil électroportatif n'est pas endommagé.

Avant d'utiliser l'outil électroportatif, assurez-vous que les dispositifs de protection ou pièces légèrement endommagées peuvent bien remplir leur fonction. Contrôlez si les pièces mobiles fonctionnent correctement sans coincer et assurez-vous qu'aucune pièce n'est endommagée. Pour garantir un fonctionnement correct, toutes les pièces doivent être correctement montées et en parfait état.

Faites réparer ou remplacer les dispositifs de protection et pièces endommagés dans un centre de service après-vente agréé.

Recharge de l'accu

N'utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Ils sont les seuls à être adaptés à l'accu Lithium-Ion de votre outil électroportatif.

Remarque : L'accu est fourni partiellement chargé. Pour obtenir les performances maximales, chargez l'accu jusqu'à sa pleine capacité avant la première utilisation.

L'accu Lithium-Ion peut être rechargé à tout moment, sans risquer de réduire sa durée de vie. Le fait d'interrompre le processus de charge n'endommage pas l'accu.

L'accu Lithium-Ion est protégé contre une décharge complète par « Electronic Cell Protection (ECP) » (l'électronique de protection des cellules). Lorsque l'accu est déchargé, l'outil électroportatif s'arrête grâce à un dispositif d'arrêt de protection : l'accessoire de travail ne tourne plus.

- Après l'arrêt automatique de l'outil électroportatif, n'appuyez plus sur l'interrupteur Marche/Arrêt. L'accu pourrait être endommagé.

Retrait de l'accu (voir figure A)

L'accu (34) dispose de deux positions de verrouillage permettant d'éviter qu'il tombe si l'on appuie par mégarde sur la touche de déverrouillage d'accu (35). Tant que l'accu est logé dans l'outil électroportatif, un ressort le maintient en position.

Pour retirer l'accu (34), appuyez sur la touche de déverrouillage (35) et sortez l'accu par l'avant de l'outil électroportatif. Ne forcez pas.

Indicateur de niveau de charge de l'accu (voir figure B)

Pour des raisons de sécurité, il n'est possible d'afficher l'état de charge que quand l'outil électroportatif est à l'arrêt.

Accu de type GBA 18V...

Les trois LED vertes de l'indicateur d'état de charge (42) indiquent le niveau de charge de l'accu (34). Pour afficher le niveau de charge, actionnez le bouton (43). L'affichage du niveau de charge est également possible après retrait de l'accu.

LED Capacité

3 LED allumées en vert 60 - 100 %

2 LED allumées en vert 30 - 60 %

1 LED allumée en vert 5 - 30 %

3 LED clignotant en vert 0 - 5 %

Si aucune LED ne s'allume après avoir appuyé sur la touche (43), l'accu est défectueux et doit être remplacé.

Accu de type ProCORE 18V...

Le niveau de charge de l'accu (34) est indiqué par les cinq LED vertes de l'indicateur d'état de charge (42). Pour afficher le niveau de charge, actionnez le bouton (43). L'affichage du niveau de charge est également possible après retrait de l'accu.

LED Capacité

5 LED allumées en vert 80 - 100 %

4 LED allumées en vert 60 - 80 %

3 LED allumées en vert 40 - 60 %

2 LED allumées en vert 20 - 40 %

1 LED allumée en vert 5 - 20 %

1 LED clignotant en vert 0 - 5 %

Si aucune LED ne s'allume après avoir appuyé sur la touche (43), l'accu est défectueux et doit être remplacé.

Montage de la poignée de transport (voir figure C)

- Vissez fermement la poignée de transport (4) dans les trous taraudés prévus avec les vis fournies.

Montage stationnaire ou flexible

Pour pouvoir être utilisé en toute sécurité, l'outil électroportatif doit être installé sur une surface de travail plane et stable (par ex. un établi) avant son utilisation.

Montage sur un plan de travail (voir figure D1)

- À l'aide de vis appropriées, fixez l'outil électroportatif sur le plan de travail. Introduisez pour cela les vis dans les alésages (16).

Montage sur un support de travail Bosch

Dotés de pieds réglables, les supports de travail GTA de Bosch confèrent à l'outil électroportatif une bonne stabilité, quelle que soit la planéité du sol. Ils disposent par ailleurs de tablettes d'appui pour soutenir les pièces longues.

Lisez attentivement les instructions et consignes de sécurité jointes au support de travail. Le non-respect des instructions et consignes de sécurité peut entraîner un choc électrique, un incendie et/ou de graves blessures.
▶ Installez correctement le support de travail avant de fixer l'outil électroportatif. Un montage correct est primordial pour disposer d'une bonne stabilité et exclure tout effondrement du support.
- Installez l'outil électroportatif dans sa position de transport sur le support de travail.

Installation flexible (pas conseillé !) (voir figure D2)

Au cas où il n'est pas possible d'installer l'outil électroportatif sur une surface plane et stable, il convient d'utiliser pour le montage le pied anti-basculement.

Sans le pied anti-basculement, l'outil électroportatif n'est pas stable et peut se renverser surtout lors de sciages avec de grands angles d'onglet et/ou d'inclinaison.

- Sortez ou rentrez le pied anti-basculement (21) en le tournant, jusqu'à ce que l'outil électroportatif se trouve dans une position stable sur la surface de travail.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Le contact avec les poussières ou leur inhalation peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou des personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

- Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériau.

46 | Français

• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

- Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

L'aspiration des poussières/des copeaux peut être bloquée par de la poussière, des copeaux ou des fragments de pièce.

• Mettez l'outil électroportatif en marche et retirez la batterie.
• Attendez l'arrêt total de la lame de scie.
• Déterminez la cause du blocage et éliminez-la.

Aspiration avec sac à poussières (voir figure E)

Pour recueillir facilement les copeaux, utilisez le sac à poussières (2) fourni.

Contrôlez et nettoyez le sac à poussières après chaque utilisation.
Pour écarter tout risque d'incendie, retirez le sac à poussières lorsque vous sciez de l'aluminium.
- Positionnez le sac à poussières (2) sur l'éjecteur de copeaux (3).

Pendant le sciage, le sac à poussières ne doit jamais entrer en contact avec les parties mobiles de la scie.

Videz le sac à poussières à temps.

Aspiration au moyen d'un aspirateur

Pour une aspiration plus efficace, il est également possible de raccorder un tuyau d'aspirateur (∅ 35 mm) à l'éjecteur de copeaux (3).

- Emboîtez fermement le flexible de l'aspirateur dans l'éjecteur de copeaux (3).

L'aspirateur doit être conçu pour le type de matériau à scier.

Pour l'aspiration de poussières particulièrement nocives, cancérigènes ou sèches, utilisez un aspirateur spécial.

Changement de la lame de scie

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
▶ Portez toujours des gants de protection pour monter la lame de scie. En touchant la lame de scie, vous risquez de vous blesser.

N'utilisez que des lames de scie dont la vitesse de rotation maximale admissible est supérieure au régime à vide de votre outil électroportatif.

N'utilisez que des lames de scie conformes aux caractéristiques techniques indiquées dans la présente notice d'utilisation, qui ont été contrôlées selon la norme EN 847-1 et qui disposent du marquage correspondant.

N'utilisez que des lames de scie recommandées par le fabricant de cet outil électroportatif et adaptées au type de maté- riau à découper, de façon à éviter toute surchauffe des dents de scie.

Montage avec vis à six pans creux (voir figures F1-F4)

Retrait de la lame de scie :

• Placez l'outil électroportatif dans la position de travail.

• Tournez la vis à six pans creux (44) avec la clé mâle pour vis à six pans creux (5 mm) tout en actionnant le blocage de broche (33) jusqu'à ce qu'il s'enclenche.

• Maintenez le blocage de broche (33) enfoncé et tournez la vis (44) dans le sens horaire (filetage à gauche !).

• Retirez le flasque de serrage (45).
• Faites pivoter le capot de protection à mouvement pendulaire (11) à fond vers l'arrière.
• Maintenez le capot de protection dans cette position et sortez la lame de scie (46).
• Faites redescendre lentement le capot de protection.

Mise en place de la lame de scie :

Si nécessaire, nettoyez préalablement toutes les pièces à monter.

- Basculez le capot de protection à mouvement pendulaire (11) vers l'arrière. Maintenez le capot de protection dans cette position.

- Placez la nouvelle lame de scie sur le flasque de serrage intérieur (47).

Lors du montage, assurez-vous que le sens de coupe des dents (sens de la flèche sur la lame de scie) coïncide avec le sens de la flèche du capot de protection!

• Faites redescendre lentement le capot de protection.
• Montez le flasque de serrage (45) et la vis à six pans creux (44). Appuyez sur le blocage de broche (33) jusqu'à ce qu'il s'encliquette et serrez la vis dans le sens anti-horaire.

Montage avec broche SDS (voir figure G)

Retrait de la lame de scie :

• Placez l'outil électroportatif dans la position de travail.
• Maintenez le blocage de broche (33) enfoncé et dévissez la broche SDS (48) dans le sens horaire (filetage à gauche!).
• Retirez le flasque de serrage (45).
• Faites pivoter le capot de protection à mouvement pendulaire (11) à fond vers l'arrière.
• Maintenez le capot de protection dans cette position et sortez la lame de scie (46).
• Faites redescendre lentement le capot de protection.

Mise en place de la lame de scie :

Si nécessaire, nettoyez préalablement toutes les pièces à monter.

• Basculez le capot de protection à mouvement pendulaire (11) vers l'arrière. Maintenez le capot de protection dans cette position.
• Placez la nouvelle lame de scie sur le flasque de serrage intérieur (47).

Lors du montage, assurez-vous que le sens de coupe des dents (sens de la flèche sur la lame de scie) coïncide avec le sens de la flèche du capot de protection!
- Faites redescendre lentement le capot de protection.
- Montez le flasque de serrage (45) et la broche SDS (48). Actionnez le blocage de broche (33) jusqu'à ce qu'il s'enclenche et serrez la broche SDS dans le sens antihoraire.

Utilisation

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/ Arrêt.

Sécurité de transport (voir figure H)

La sécurité de transport (36) facilite le maniement de l'outil électroportatif lors du transport vers différents lieux d'utilisation.

Débloquez l'outil électroportatif (position travail)

• Poussez la poignée (9) du bras d'outil légèrement vers le bas afin de détendre la sécurité de transport (36).
• Tirez la sécurité de transport (36) complètement vers l'extérieur.
• Déplacez le bras de l'outil lentement vers le haut.

Bloquez l'outil électroportatif (position de transport)

• Desserrez la vis de serrage (32) si celle-ci bloque le dispositif de traction (1). Tirez le bras porte-outil entièrement vers l'avant et resserrez la vis de verrouillage pour bloquer le dispositif de traction.
• Vissez la vis d'ajustage (5) complètement vers le haut.
• Pour bloquer la table de sciage (17), serrez le bouton de blocage (19).
• Basculez le bras d'outil vers le bas avec la poignée (9) jusqu'à ce que la sécurité de transport (36) puisse être enfoncée complètement.

Le bras d'outil se trouve alors correctement bloqué pour le transport.

Préparation du travail

Rallongement de la table de sciage (voir figure I)

Les pièces longues doivent être soutenues par des cales ou autre au niveau de leur extrémité libre.

La table de sciage peut pour cela être rallongée vers la gauche ou vers la droite à l'aide des rallonges (14).

• Desserrez la vis de blocage (15).
• Tirez vers l'extérieur la rallonge (14) jusqu'à la longueur souhaitée.
• Pour bloquer la rallonge de la table de sciage, resserrez la vis de blocage (15).

Déplacement de la butée réglable (voir figure J)

Pour effectuer des coupes biaises dans un plan vertical, il faut décaler la butée réglable (25).

• Desserrez la vis de blocage (49).
• Tirez la butée réglable (25) à fond vers l'extérieur.
• Resserrez la vis de blocage (49).

Après avoir effectué des coupes biaises, replacez la butée réglable (25) dans sa position initiale (desserrez la vis de blocage (49) ; déplacez la butée (25) à fond vers l'intérieur ; resserrez la vis de blocage).

Fixation de la pièce (voir figure K)

Pour travailler en toute sécurité, prenez soin de toujours bien serrer la pièce.

N'utilisez pas l'outil électroportatif pour tronçonner des pièces qui sont trop petites pour être serrées correctement.

• Pressez fermement la pièce contre les butées (13) et (25).
• Introduisez le serre-joint (26) fourni dans un des alésages prévus (51).
• Ajustez la tige filetée (50) du serre-joint à la hauteur de la pièce.
• Bloquez la pièce en serrant fermement la tige filetée (50).

Réglage d'angles d'onglet et d'angles d'inclinaison

Pour pouvoir réaliser des coupes précises, il est nécessaire après une utilisation intensive de contrôler et si nécessaire de corriger les réglages de base de l'outil électroportatif (voir « Contrôle et correction des réglages de base »).

- Toujours bien serrer le bouton de blocage (19) avant le sciage. La lame de scie risque sinon de rester coincée dans la pièce.

Réglage d'angles d'onglet (dans le plan horizontal) (voir figure L)

Il est possible de régler dans le plan horizontal des angles d'onglet de 47° (vers la gauche) à 47° (vers la droite).

• Desserrez le bouton de blocage (19) (au cas où celui-ci serait serré).
• Tirez le levier (20) et tournez la table de sciage (17) jusqu'à ce que l'indicateur d'angle (22) indique l'angle d'onglet souhaité.
• Resserrez le bouton de blocage (19).

Pour permettre le réglage rapide et précis des angles d'onglet horizontaux les plus fréquemment utilisés des encoches sont pratiquées sur la table de sciage (23) :

vers la gauche vers la droite

0^

45^; 22,5^; 15^15^; 22,5^; 45^

• Desserrez le bouton de blocage (19) (au cas où celui-ci serait serré).
• Tirez le levier (20) et tournez la table de sciage (17) vers la droite ou vers la gauche jusqu'à l'encoche souhaitée.

48 | Français

• Relâchez le levier. Le levier doit s'encliqueter de manière perceptible dans l'encoche.
• Resserrez le bouton de blocage (19).

Réglage d'angles d'inclinaison (pour coupes biaises) (voir figure M)

Il est possible de régler des angles d'inclinaison de 0° à 45°.

• Tirez la butée réglable (25) à fond vers l'extérieur.
• Desserrez le levier de serrage (31).
• À l'aide de la poignée (9), basculez le bras d'outil jusqu'à ce que l'indicateur d'angle (38) indique l'angle d'inclinaison souhaité.
• Maintenez le bras d'outil dans cette position et resserrez le levier de serrage (31).

Pour un réglage rapide et précis des angles standard 0° et 45°, des butées se trouvent sur le carter.

• Tirez la butée réglable (25) à fond vers l'extérieur.
• Desserrez le levier de serrage (31).
• Pour cela, faites pivoter le bras d'outil jusqu'en butée (40) vers la droite (0°) ou jusqu'en butée (28) vers la gauche (45°) à l'aide de la poignée (9).
• Resserrez le levier de serrage (31).

Mise en marche

Mise en place de l'accu

N'utilisez que des accus Lithium-Ion Bosch d'origine dont la tension correspond à celle indiquée sur la plaque signalétique de l'outil électroportatif. L'utilisation de tout autre accu présente des risques de blessures et d'incendie.
- Introduisez l'accu chargé (34) par le haut dans le compartiment d'accu de l'outil électroportatif jusqu'à ce qu'il soit bien verrouillé.

Mise en marche (voir figure N)

- Pour mettre en marche l'outil électroportatif, appuyez d'abord sur le verrouillage d'enclenchement (7). Actionnez ensuite à fond l'interrupteur Marche/Arrêt (8) et maintenez-le enfoncé.

Remarque : Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt (8), il faut le maintenir actionné pendant tout le travail de sciage.

Arrêt

- Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (8).

Instructions d'utilisation

Indications générales pour le sciage

• Toujours bien serrer le bouton de blocage (19) et le levier de serrage (31) avant le sciage. La lame de scie risque sinon de rester coïncée dans la pièce.
  ▶ Quel que soit le type de coupe à effectuer, assurez-vous d'abord que la lame de scie ne peut en aucun cas toucher la butée réglable, les serre-joints ou d'autres pièces de l'outil électroportatif. Enlevez si nécessaire

les butées auxiliaires qui gênent ou modifiez leur position.

Protégez la lame de scie contre les chocs et les coups. N'exposez pas la lame de scie à une pression latérale.

Ne travaillez pas des pièces déformées. Le côté de la pièce qui va être appliqué contre la butée réglable doit toujours être droit.

Les pièces longues et lourdes doivent être soutenues par des cales ou autre au niveau de leur extrémité libre.

Assurez-vous que le capot de protection à mouvement pendulaire fonctionne correctement et qu'il puisse bouger librement. Quand le bras d'outil est déplacé vers le bas, le capot de protection à mouvement pendulaire doit s'ouvrir. Quand le bras d'outil est déplacé vers le haut, le capot de protection à mouvement pendulaire doit se refermer au-dessus de la lame.

Ne sciez que les matériaux pour lesquels la scie est conçue (voir la section Utilisation conforme).

Marquage de la ligne de coupe (voir figure 0)

Un faisceau laser matérialise la ligne de coupe sur la pièce. Ceci vous permet de positionner la pièce avec précision sans devoir ouvrir le capot de protection à mouvement pendulaire.

• Activez pour cela le faisceau laser en actionnant légèrement l'interrupteur Marche/Arrêt (8) sans appuyer sur le verrouillage d'enclenchement (7).
• Orientez la pièce de façon à ce que votre marquage soit aligné avec le bord droit de la ligne laser.

Remarque : Assurez-vous avant chaque découpe que le faisceau laser coïncide bien avec la ligne de coupe (voir « Ajustage du laser », Page 49). Le faisceau laser risque en effet de se déplacer quelque peu, p. ex. suite aux vibrations générées lors d'une utilisation intensive.

Position de l'utilisateur (voir figure P)

▶ Ne vous placez jamais devant l'outil électroportatif dans le prolongement de la lame mais toujours de côté. Vous ne risquez ainsi pas d'être blessé en cas de rebond intempestif.
- Maintenez les mains, doigts ou bras éloignés de la lame de scie en rotation.
- Ne croisez pas vos bras devant le bras d'outil.

Dimensions de pièce maximales admissibles

Dimensions maximales des pièces :

Angle d'onglet(coupes dans plan horizontal)	Angle d'inclinai-son (coupes biaises dans plan vertical)	Hauteur x Largeur [mm]
0° 0° 70 x 270
45° (vers la droite /vers la gauche)	0° 70 x 190
0° 45° 45 x 270
45° (vers la gauche)	45° 45 x 190
45° (vers la droite)	45° 45 x 190

Dimensions minimales des pièces (= toutes les pièces qui peuvent être serrées au moyen du serre-joint à serrage rapide fourni à gauche ou à droite de la lame de scie) : 100 x 40 mm (longueur x largeur)

Profondeur de coupe maxi (0°/0°) : 70 mm

Remplacement des pare-éclats (voir figure Q)

Les pare-éclats (18) peuvent s'user lors d'une utilisation prolongée de l'outil électroportatif. Remplacez les pare-éclats usagés.

• Placez l'outil électroportatif dans la position de travail.
• Dévissez la vis de fixation (53) avec la clé mâle pour six pans creux (41) puis retirez les anciens pare-éclats.
• Introduisez le nouveau pare-éclat de droite.
• À l'aide des vis (53), vissez le pare-éclats le plus possible vers la droite, de façon à ce que la lame de scie ne risque pas de venir en contact avec le pare-éclats sur toute l'amplitude du mouvement radial.
• Procédez de la même façon pour le pare-éclats de gauche.

Sciage

- Toujours bien serrer le bouton de blocage (19) et le levier de serrage (31) avant le sciage. La lame de scie risque sinon de rester coincée dans la pièce.

Sciage sans mouvement radial (coupes perpendiculaires) (voir figure R)

• Pour effectuer des coupes sans mouvement radial (petites pièces), desserrez la vis de serrage (32) (au cas où celle-ci serait serrée). Poussez le bras d'outil à fond en direction de la butée (13) et resserrez la vis de serrage (32).
• Ajustez l'angle d'onglet et/ou l'angle d'inclinaison souhaité(s).
• Pressez fermement la pièce contre les butées (13) et (25).
• Serrez la pièce comme l'exigent ses dimensions.
• Mettez l'outil électroportatif en marche.
• A l'aide de la poignée (9), déplacez lentement le bras d'outil vers le bas.
• Sciez la pièce avec une avance régulière.
• Arrêtez l'outil électroportatif et attendez l'immobilisation complète de la lame de scie.
• Déplacez le bras d'outil lentement vers le haut.

Sciage avec mouvement radial

• Pour effectuer des coupes avec le dispositif radial (1) (grandes pièces), desserrez la vis de serrage (32) (au cas où celle-ci serait serrée).
• Ajustez l'angle d'onglet et/ou l'angle d'inclinaison souhaité(s).
• Pressez fermement la pièce contre les butées (13) et (25).
• Serrez la pièce comme l'exigent ses dimensions.

• Éloignez le bras d'outil de la butée (13) jusqu'à ce que la lame de scie se trouve devant la pièce.

• Mettez l'outil électroportatif en marche.

• A l'aide de la poignée (9), poussez lentement le bras d'outil vers le bas.
• Poussez ensuite le bras d'outil en direction des butées (13) et (25) et sciez complètement la pièce avec une avance régulière.
• Arrêtez l'outil électroportatif et attendez l'immobilisation complète de la lame de scie.
• Déplacez le bras d'outil lentement vers le haut.

Réglage de la butée de profondeur (sciage de rainures) (voir figure S)

La position de la butée de profondeur doit être modifiée si vous voulez scier une rainure.

• Basculez la butée de profondeur (30) vers l'extérieur.
• Basculez le bras d'outil dans la position souhaitée en agissant sur la poignée (9).
• Tournez la vis d'ajustage (5) jusqu'à ce que l'extrémité de la vis touche la butée de profondeur (30).
• Déplacez le bras de l'outil lentement vers le haut.

Pièces spéciales

Une attention particulière doit être portée aux pièces incurvées ou rondes. Il est indispensable de bien les fixer pour qu'elles ne glissent pas. Le long de la ligne de coupe, il ne doit apparaître aucun espace entre la pièce, la butée et la table de sciage.

Confectionnez si nécessaire des fixations spéciales.

Contrôle et correction des réglages de base

Pour pouvoir réaliser des coupes précises, il est nécessaire après une utilisation intensive de contrôler et si nécessaire de corriger les réglages de base de l'outil électroportatif. Pour ce faire, il faut de l'expérience et des outils spéciaux. Il est conseillé de confier ce travail à un centre de service après-vente Bosch agréé. Il effectuera ce travail rapidement et de façon fiable.

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Ajustage du laser

Remarque : Pour tester le fonctionnement du laser, l'outil électroportatif doit être connecté à l'alimentation électrique.

N'actionnez jamais l'interrupteur Marche/Arrêt pendant l'ajustage du laser (par ex. lors du déplacement du bras d'outil). Une mise en marche intempestive de l'outil électroportatif peut causer de graves blessures.

• Placez l'outil électroportatif dans la position de travail.
• Tournez la table de sciage (17) jusqu'à l'encoche (23) 0°. Le levier (20) doit s'encliqueter de manière perceptible dans l'encoche.

Contrôle (voir figure T1)

- Tracez une ligne de coupe droite sur une pièce.

50 | Français

• Al'aide de la poignée (9), déplacez lentement le bras d'outil vers le bas.
• Orientez la pièce de façon à ce que les dents de la lame coïncident avec la ligne de coupe.
• Maintenez la pièce dans cette position et déplacez lente-ment le bras d'outil vers le haut.
• Serrez la pièce.
• Activez le faisceau laser en actionnant l'interrupteur (8) sans appuyer sur le verrouillage d'enclenchement (7).
  Le faisceau laser doit suivre parfaitement la ligne de coupe sur toute la longueur, même quand le bras d'outil est déplacé vers le bas.

Réglage (voir figure T2)

- À l'aide d'un tournevis approprié, tournez la vis de réglage (54) jusqu'à ce que le faisceau laser coïncide parfaitement avec la ligne de coupe sur toute la longueur.

Une rotation dans le sens antihoraire déplace le faisceau laser de la gauche vers la droite, une rotation dans le sens horaire déplace le faisceau laser de la droite vers la gauche.

Réglage de l'angle d'inclinaison standard de 0°

- Placez l'outil électroportatif dans la position de transport.

- Tournez la table de sciage (17) jusqu'à l'encoche (23) 0°. Le levier (20) doit s'enclencher de manière perceptible dans l'encoche.

Contrôle (voir figure U1)

- Réglez un rapporteur d'angle sur 90° et positionnez-le sur la table de sciage (17).

La branche du rapporteur doit affleurer avec la lame de scie (46) sur toute sa longueur.

Réglage (voir figure U2)

• Desserrez le levier de serrage (9).
• Desserrez le contre-écrou de la vis de butée (39) à l'aide d'une clé polygonale ou d'une clé plate du commerce (10 mm).
• Vissez ou dévissez la vis de butée jusqu'à ce que la branche du rapporteur d'angle affleure la lame de scie sur toute sa longueur.
• Resserrez le levier de serrage (31).
• Resserrez ensuite le contre-écrou de la vis de butée (39).
  Si l'indicateur d'angle (38) ne coïncide ensuite pas avec le marquage 0° de l'échelle graduée (37), desserrez la vis (55) à l'aide d'un tournevis cruciforme et faites coïncider l'indicateur d'angle avec le marquage 0°.

Réglage de l'angle d'inclinaison standard de 45°

• Placez l'outil électroportatif dans la position de travail.
• Tournez la table de sciage (17) jusqu'à l'encoche (23) 0°. Le levier (20) doit s'enclencher de manière perceptible dans l'encoche.
• Desserrez le levier de serrage (31) et poussez le bras d'outil à fond vers la gauche (45°) à l'aide de la poignée (9).

Contrôle (voir figure V1)

- Réglez un rapporteur d'angle sur 45° et positionnez-le sur la table de sciage (17).

La branche du rapporteur doit affleurer avec la lame de scie (46) sur toute sa longueur.

Réglage (voir figure V2)

• Desserrez le levier de serrage (31).
• Desserrez le contre-écrou de la vis de butée (29) à l'aide d'une clé polygonale ou d'une clé plate du commerce (10 mm).
• Vissez ou dévissez la vis de butée jusqu'à ce que la branche du rapporteur d'angle affleure la lame de scie sur toute sa longueur.
• Resserrez le levier de serrage (31).
• Resserrez ensuite le contre-écrou de la vis de butée (29).
  Si, après le réglage, l'indicateur d'angle (38) n'est pas aligné avec la marque 45° de l'échelle graduée (37) commencez par recontrôler le réglage 0° pour l'angle d'inclinaison et l'indicateur d'angle. Réeffectuez ensuite le réglage de l'angle d'inclinaison de 45°.

Alignement de l'indicateur d'angle (angles d'onglet) (voir figure W)

• Placez l'outil électroportatif dans la position de travail.
• Tournez la table de sciage (17) jusqu'à l'encoche (23) 0°. Le levier (20) doit s'encliqueter de manière perceptible dans l'encoche.

Contrôle

L'indicateur d'angle (22) et le marquage 0° de l'échelle graduée (24) doivent être alignés.

Réglage

• Desserrez la vis (56) à l'aide d'un tournevis cruciforme et alignez l'indicateur d'angle avec le marquage 0°.
• Resserrez la vis.

Avant de transporter l'outil électroportatif, effectuez les opérations suivantes :

• Desserrez la vis de blocage (32) (au cas où celle-ci serait serrée). Tirez le bras d'outil complètement vers l'avant et resserrez la vis de serrage.
• Placez l'outil électroportatif dans la position de transport.
• Enlevez tous les accessoires qui ne peuvent pas être fixés fermement sur l'outil électroportatif et qui risquent donc de tomber. Transportez, si possible, les lames de scie encore inutilisées dans un conteneur fermé.

- Portez l'outil électroportatif par la poignée de transport (4).

Pour transporter l'outil électroportatif, n'utilisez que les dispositifs de transport et jamais les dispositifs de protection.

Entretien et service après-vente

Nettoyage et entretien

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son

transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Le capot de protection à mouvement pendulaire doit toujours pouvoir bouger librement et fermer automatiquement. Veillez pour cela à ce que le pourtour du capot de protection à mouvement pendulaire reste propre.

Après chaque opération de travail, enlevez les poussières et les copeaux à l'aide d'un pinceau ou en soufflant avec de l'air comprimé.

Nettoyez régulièrement le rouleau glisseur (12).

Accessoires

	Référence
Serre-joint 1 609 B04 224
Pare-éclats	1 609 B05 242
Sac à poussières 1 609 B06 278
Lames de scie « Standard » pour bois, bois plaqués, panneaux de lambris et liteaux
Lame 216 x 30 mm, 24 dents 2 608 837 721
Lame 216 x 30 mm, 48 dents 2 608 837 723
Lames de scie « Expert » pour bois, bois plaqués, panneaux de lambris et liteaux
Lame 216 x 30 mm, 24 dents 2 608 644 518
Lame 216 x 30 mm, 48 dents 2 608 644 519
Lames de scie pour bois, bois plaqués, panneaux de lambris et liteaux (AUSTRALIE 3 601 M41 040 )
Lame 216 x 30 mm, 24 dents 2 608 644 646
Lames de scie « Standard » pour plastiques et métaux non ferreux
Lame 216 x 30 mm, 64 dents 2 608 837 776
Lames de scie « Expert » pour plastiques et métaux non ferreux
Lame 216 x 30 mm, 66 dents 2 608 644 543

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site : www.boschpt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone] (coût d'une communication locale)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.:[phone]

E-Mail : [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.:[phone]

Fax : [phone]

E-Mail : [e-mail]

Transport

Les accus Lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport par voie routière, aucune mesure supplémentaire n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respec-

tueux de l'environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE, les outils électroportatifs hors d'usage, et conformément à la directive européenne 2006/66/CE, les accus/piles usagés ou

52 | Español

défectueux doivent être éliminés séparément et être recyclés en respectant l'environnement.

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 51).

Español

Per le batterie al litio:

[phone] : فاكس
