Izstrādājuma veids	Bezvadu radiālais slīpzāģis
Zīmols un modelis	Bosch GCM 18V-216 Professional
Atsauce	3 601 M41 0.. / 3 601 M41 0B0
Zāģa asmens izmēri	Diametrs 216 mm, urbums 30 mm (vai 25,4 mm), biezums 1,2-1,8 mm
Tukšgaitas ātrums	4 600 apgr./min
Svars	15,1-16,1 kg (atkarībā no akumulatora)
Barošana	Litija-jona akumulators 18 V (tips GBA 18V... vai ProCORE18V...)
Maksimālās griešanas spējas (0°/0°)	70 x 270 mm (augstums x platums)
Slīpuma leņķa diapazons (horizontāls)	-47° līdz +47°
Sasvēruma leņķa diapazons (vertikāls)	0° līdz 45°
Iebūvēts lāzers	1. klase, 650 nm, < 0,39 mW
Trokšņa līmenis (akustiskais spiediens)	95 dB(A); jauda 104 dB(A)
Galvenās funkcijas	Taisni, gareniski, šķērseniski, slīpi, leņķiski griezumi; zāģēšana ar/bez radiālas kustības; rievošana
Drošības ierīces	Šūpojošs aizsargvāciņš, vārpstas bloķēšana, transporta drošība, ieslēgšanas bloķētājs
Pievienotie piederumi	Putekļu maisiņš, transporta rokturis, SDS vārpsta, skava, sešstūra atslēga
Apkope un tīrīšana	Tīrīt ventilācijas spraugas, bīdes rullīti; nomainīt nolietotus šķeldotājus; pamata iestatījumu pārbaude pilnvarotā servisa centrā
Rezerves daļas un remontējamība	Rezerves daļas pieejamas caur Bosch; remonts iespējams mazāk nekā 5 dienās caur SAV DIRECT
Garantija un apkalpošana	Bosch pēcpārdošanas serviss: tālr. 0811 360122 (Francija), [e-mail]
Darba temperatūras	-20 līdz +50 °C (uzlāde: 0 līdz +45 °C)
Ieteicamie lādētāji	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Bieži uzdotie jautājumi - GCM 18V-216 Professional BOSCH

Kāda ir GCM 18V-216 maksimālā griešanas spēja?

Taisnā griezumā (0° slīpums un 0° sasvērums) maksimālais augstums ir 70 mm un platums ir 270 mm. Ar 45° slīpuma leņķi platums samazinās līdz 190 mm.

Kā nomainīt zāģa asmeni?

Izņemiet akumulatoru. Izmantojiet sešstūra atslēgu, lai atskrūvētu sešstūra iekšējās skrūves (kreisais vītne) vai SDS vārpstu. Turiet nospiestu vārpstas bloķēšanu. Noņemiet skrūvi, atloku, tad asmeni. Uzstādiet jauno asmeni atbilstoši griešanās virzienam, uzlieciet atloku un pievelciet. Valkājiet aizsargcimdus.

Kādu akumulatoru es varu izmantot ar šo zāģi?

Izmantojiet tikai oriģinālos Bosch Litija-jona akumulatorus ar 18 V, modeļus GBA 18V... vai ProCORE18V.... Saderīgie lādētāji ir AL 18.., AL 36.., GAL 18V-..., utt.

Kā noregulēt slīpuma un sasvēruma leņķi?

Slīpumam atlaidiet bloķēšanas pogu (19), pagrieziet galdu un nofiksējiet vēlamo leņķi. Sasvērumam atlaidiet spriegošanas sviru (31), nolieciet instrumenta roku un atkal pievelciet. Iepriekš noteikti robi atvieglo parastos iestatījumus (0°, 15°, 22,5°, 45°).

Kā aktivizēt virzošo lāzeru?

Viegli nospiediet ieslēgšanas/izslēgšanas slēdzi (8), nenospiežot ieslēgšanas bloķētāju (7). Lāzera stars iezīmē griešanas līniju. Lai to noregulētu, izmantojiet regulēšanas skrūvi (54).

Kādi ir svarīgākie drošības norādījumi?

Izlasiet visus brīdinājumus. Valkājiet aizsargbrilles, dzirdes aizsardzību, putekļu masku. Nekad nelieciet rokas griešanas zonā. Izmantojiet skavas. Pārliecinieties, ka sagatave ir labi nostiprināta. Atvienojiet akumulatoru pirms jebkādiem iestatījumiem.

Kā uzstādīt zāģi uz statīva?

Piestipriniet zāģi uz līdzenas un stabilas virsmas, izmantojot urbumus (16) un atbilstošas skrūves. Varat arī izmantot Bosch GTA darba statīvu. Elastīgai uzstādīšanai izklājiet pretapgāšanās kāju (21).

Ko darīt, ja asmens iestrēgst?

Iestatiet zāģi izslēgtā pozīcijā, pagaidiet, līdz asmens pilnībā apstājas, tad izņemiet akumulatoru. Pēc tam atbrīvojiet iestrēgušo sagatavi. Pārbaudiet, vai asmens nav bojāts.

Kā apkopt zāģi?

Regulāri tīriet ventilācijas spraugas, bīdes rullīti un aizsargvāciņu. Nomainiet nolietotus šķeldotājus. Pamata iestatījumiem vērsieties pilnvarotā Bosch servisa centrā.

Kā droši transportēt zāģi?

Iestatiet zāģi transporta pozīcijā: nobloķējiet galdu, izvelciet instrumenta roku pilnīgi uz priekšu, pievelciet spriegošanas skrūvi, tad nolaidiet roku un ieslēdziet transporta drošību (36). Nēsājiet zāģi aiz transporta roktura (4). Izņemiet akumulatoru.

LIETOŠANAS INSTRUKCIJA GCM 18V-216 Professional BOSCH

Iv Instrukcijas originalvalodā

It Originali instrukcija

ko사용설명서원본

Latviešu .... Lappuse 373

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÃ- JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudėt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklūstot elektroinstrumenta, pieaug risks sanemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rikus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas bridī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nësājiet darbam piemērotu apgērbu. Darba laikā nenësājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.

374|Latviešu

▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudziga apiešanās un darbs ar elektroinstrumentiem

• Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
• Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palidzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
• Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
  Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
  Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
  ► Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
  Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
  Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

- Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita

tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.

Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pielaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi panelzāgiem

▶ Panelzāgi ir paredzēti koka un kokam lidzīgu materiālu zāgēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie puteklīvat izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas.

Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100 mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāgi tādu priekšmetu zāgēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spilēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāga asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni.
▶ Apstrādājamais priekšmets jānovieto stacionāri un jäiestiprina spilēs vai jātur, piespiežot pie vadotnes un zāgēšanas galda. Nebīdiet apstrādājamo priekšmetu zāga asmens virzienā un veiciet zāgēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus.
Zāgēšanas laikā bīdiet zāga asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāga asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāgējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāgēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāgējumu, bīdot zāga asmeni cauri apstrādājamajam priekšmetam. Ja zāgēšana notiek, velkot zāga asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāga asmens kāpšanu ārā no zāgējuma un asmens galvas pārvietošanos lietotāja virzienā.
▶ Nekad neturiet roku uz paredzētās zāgējuma trases ne zāga asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāga asmens labajā pusē ar kreiso roku un otrādi ir ħoti bīstama.
Ja asmens griešanās laikā vēlaties noņemt no zāgēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100 mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acimredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu.
Pirms zāgēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespilējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāgējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāgēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāgēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāga asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus.
▶ Nelietojiet zāgi, pirms tā zāgēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom.

Vienlaicīgi zāgējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāgēšanas laikā pārvietoties.
Nodrošiniet, lai panelzāgis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, limeniskas virsmas. Ja panelzāgis atrodas uz stingras, limeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā.
Plänojiet savu darbu. Ik reizi, izmainot horizontälä vai vertikälä zāgēšanas lenka iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstitu apstrādājamo priekšmetu, nesaskaroties ar zāga asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāgēšanas galda, pārvietojiet zāga asmeni tā, lai tiktu pilnībā modelēts zāgēšanas process, šādi nodrošinoties pret zāga asmens saskaršanos ar instrumenta dalām, tai skaitā ar vadotni zāgēšanas laikā.
Lietojot zāgēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāgēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāgēšanas galdu, netiek droši atbalstiti, tie zāgēšanas laikā var saškiebties. Ja apstrādājamais priekšmets vai tā atzāgētais posms saškiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāga asmeni.
▶ Neizmantojiet citas personas palīdzību zāgēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāga asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāgēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāga asmens virzienā.
▶ Apstrādājamā priekšmeta atzāgētais posms nekādā veidā nedrikst iestrēgt rotējošajā zāga asmenī vai tikt tam piespiests. Ja atzāgētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāga asmenim un ar lielu ātrumu tikt mests prom.
Vienmēr lietojiet spiles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apalus priekšmetus, piemēram, apalus stienus vai caurules. Apaļie stieni zāgēšanas laikā tiecas aizlidot prom, kā rezultātā zāga asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāga asmens virzienā.
Pirms zāga asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas lauj samazināt apstrādājamā priekšmeta aizmešanas risku.
Ja apstrādājamais priekšmets vai zāga asmens iestrēgst, nekavējoties izslēdziet panelzāgi. Nogaidiet, lidz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu.

376 | Latviešu

Turpinot zāgēt iestrēgušo materiālu, var tikt zaudēta kontrole pār panelzāgi, vai ari tas var tikt bojāts.

▶ Pēc zāgēšanas beigām atlaīdiet panelzāga slēdzi un noturiet asmens galvu apakšējā stāvokli, līdz zāga asmens ir apstājies un klūst iespējams noņemt apstrādājamā priekšmeta atzāgēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama.
▶ Stingri turiet panelzāga asmens galvas rokturi, ja zāgējums netiek izveidots lidz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek lidz galam pārvietota lejup. Bremzējošā efekta dēļ panelzāga asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku.
▶ Uzturiet darba vietu tiru. Seviški bīstams ir materiālu maisijums. Vieglo metālu puteklj var viegli aizdegties.
▶ Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāga asmeņus. Zāga asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāgējumu, kas rada pastiprinātu berzi, var būt par cēloni zāga asmens iespiešanai zāgējumā un izraisīt atsitienu.
▶ Nelietojiet zāga asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt.
Vienmēr lietojiet zāga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāga asmeņi, kas nav piemēroti stiprinājuma ierīcēm, kā ari slikti centrēti zāga asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu.
Nekad nemëginiet noväkt no griëšanas vietas atgriezumus, koka skaidas u.c. laikä, kad elektroinstruments darbojas. Vienmër vispirms pärvietojiet darbinstrumenta galvu augšëjä (izejas) stävokli un izslëdziet elektroinstrumentu.
▶ Pēc darba nepieskarieties zāga asmenim, līdz tas nav atdzisis. Darba laikā zāga asmens stipri sakarst.
Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit isslēgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā ari ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslégumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Elektroinstruments tiek piegādāts kopā ar brīdinošu uzlimi (skatit tabulu "Simboli un to nozīme").

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šăda rīcība var apžilbināt tuvumā esošas personas,

izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Nevërsiet lăzera staru uz personăm, kas skatăs caur tälskati vai citiem lîdzigiem instrumentiem. Tas var radit šim personăm acu bojăjumus.
▶ Ja lāzera stars iespid acis, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci. Elektroinstrumentam nepiemērotas lāzera ierīces izmantošana var būt bīstama cilyēku veselībai.
▶ Neveiciet nekādas izmainas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvertīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju.
▶ Neskatieties lāzera starojuma avotā caur optiskiem fokusējošiem instrumentiem, piemēram, caur tālskati. Tas var radīt acu bojājumus.
Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija laus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozime

Lāzera starojums Tieši neskatīties lāzera starā caur teleskopiskām optiskajām iericēm Lāzera klase 1M

Elektroinstrumenta darbības laikā, netuviniet rokas zāgēšanas vietai un zāga asmenim. Pieskaršanās zāga asmenim ir bīstama, jo var izraisīt savainojumu.

Simboli un to nozime

Lietojiet puteklu aizsargmasku.

Lietojiet aizsargbrilles.

Lietojiet ierīces dzirdes orgānu aizsardzibai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.

Bistama zona! Sekojiet, lai Jüsu rokas, delnas un pirksti atrastos pëc iespëjas täläk no šis zonas.

Zagējot ar slīpu vertikālo zāgēšanas lenķi, pārbīdāmajai vadotnei jābūt izvilktai uz āru.

3 601 M41 000,

3 601 M41 040:

3 601 M41 0B0:

Izveloties zāga asmeni, ŋnemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāga asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāga asmeni piegādātos salāgotājus. Zāga asmens diametram jāatbilst simbolu sadalas datos norāditajai vērtībai.

Tiek parādīts SDS bultskrūves griešanas virziens, iestiprinot zāga asmeni (pretēji pulksteņa rādītāju kustības virzienam) un noņemot zāga asmeni (pulksteņa rādītāju kustības virzienā).

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un

norādijumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir lietojams kā stacionāra iekārta taisnu zāgējumu veidošanai gareniskā un šķersu virzienā cietā un mīkstā kokā, kā arī skaidu un šķiedru plāksnēs. Iespējamais

horizontālais zāgēšanas lenkis ir no -47° līdz +47°, bet iespējamais vertikālais zāgēšanas lenkis ir no 0° līdz +45°. Lietojot piemērotus zāga asmenus, instrumentu iespējams lietot ari alumīnija profilu un plastmasas zāgēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Slidroka darbinstrumenta galvas horizontālās pārbīdei
(2) Puteklu maisiņš ^A)
(3) Íscaurule skaidu izvadišanai
(4) Rokturis transportēšanai
(5) Skrūve dziluma ierobežotāja regulēšanai
(6) Lāzera aizsargvāciņš
(7) leslēdzēja atblokēšanas taustiņš
(8) leslēdzējs
(9) Rokturis
(10) Aizsargpärsegs
(11) Kustigais aizsargpärsegs
(12) Slidrullitis
(13) Vadotne
(14) Zāgēšanas galda pagarinātājs
(15) Skrūve zāgēšanas galda pagarinātāja fiksēšanai
(16) Urbumi elektroinstrumenta stiprināšanai
(17) Zāgēšanas galds
(18) Asmens aptverpläksne
(19) Rokturis brīvi izvēlēta horizontālā zāgēšanas lenķa fiksēšanai
(20) Svira horizontālā zāgēšanas lenka fiksēto vērtību iestatīšanai
(21) Pretapgāšanās balsts
(22) Horizontālā zāgēšanas leŋka rādītājs
(23) lerobes horizontālā zāgēšanas lenka standarta vērtību iestatīšanai
(24) Horizontālā zāgēšanas leŋka skala
(25) Pārbīdāmā vadotne
(26) Skrūvspīles
(27) Skaidu aizsargs
(28) Atdure vertikālā zāgēšanas leŋka standarta vērtībai 45°
(29) Atdurskrūve vertikālā zāgēšanas lenka 45° iestatīšanai
(30) Dziluma ierobežotājs
(31) Rokturis brīvi izvēlēta vertikālā zāgēšanas leŋka fiksēšanai
(32) Skrūve horizontālās pārbīdes slīdrokas fiksēšanai
(33) Taustiņš darbvārpstas fiksēšanai
(34) Akumulators

378 | Latviešu

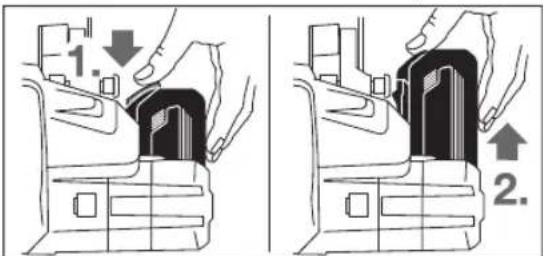

(35) Akumulatora atbrivošanas taustiņš
(36) Fiksators stiprināšanai transporta stāvokli
(37) Vertikālā zāgēšanas lenka skala
(38) Vertikālā zāgēšanas leŋka rādītājs
(39) Atdurskrūve vertikālā zāgēšanas lenka 0° iestatīšanai
(40) Atdure vertikālā zāgēšanas leŋka standarta vērtībai 0°
(41) Sešstūra stienatslēga (5 mm)
(42) Akumulatora uzlādes pakāpes indikators
(43) Taustiņš uzlādes pakāpes nolasīšanai
(44) Sešstūra ligzdskrūve zāga asmens stiprināšanai
(45) Piespiedējpaplāksne

(46) Zāga asmens
(47) lekšējā balstvirsma
(48) SDS bultskrüve
(49) Skrūve pārbīdāmās vadotnes fiksēšanai
(50) Vitnstienis
(51) Urbumi skrūvspilēm
(52) Lāzera stara izvadlūka
(53) Skrūves asmens aptverplāksnes stiprināšanai
(54) Skrūve lāzera stāvokla regulēšanai (paralelitāte)
(55) Vertikālā zāgēšanas leŋka rādītāja skrūve
(56) Horizontālā zāgēšanas lenka rādītāja skrūve

A) Šeit attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Pane|zāgis GCM 18V-216 GCM 18V-216
Izstrādājuma numurs		3 601 M41 0.. 3 601 M41 0B0
Griešanās ātrums brīvgaitā min	-1	4600 4600
Lāzera starojums nm 650 650
	mW < 0,39 < 0,39
Lāzera klase 1M 1M
Lāzera liniju divergence mrad (pilns leņkis) 1,0 1,0
Svars atbilstoši EPTA-Procedure 01:2014	kg 15,1-16,1	A)	15,1-16,1A)
Pielaujamā apkārtējā gaisa temperatūra
- uzlādes laikā °C no 0 līdz +45 no 0 līdz +45
-darbības laikā B), kā arī glabāšanas laikā	°C no -20 līdz +50 no -20 līdz +50
leteicamie akumulatori		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
leteicamās uzlādes ierīces		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
leteicamās induktīvo akumulatoru uzlādes ierīces		GAL 18.. W	GAL 18.. W
Piemērotu zāga asmeņu izmēri
Zāga asmens diametrs	mm 216 216
Pamatnes plāksnes biezums	mm	1,2-1,8	1,2-1,8
Centrālā atvēruma diametrs	mm	30	25,4

A) atkaribā no izmantojamā akumulatora
B) samazināta jauda pie temperatūras <0 °C
Pieļaujamie apstrādājamā priekšmeta izmēri (skatīt „Pielaujamie apstrādājamā priekšmeta izmēri“, Lappuse 383)

Informācija par troksni

Instrumenta raditā trokšna parametri ir noteikti atbilstoši standartam EN 62841-3-9.

Pēc raksturliknes "A" izsvērtās elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena limenis 95 dB(A); trokšņa jaudas limenis 104 dB(A). Izkliede K = 3 dB.

Lietojiet ausu aizsargus!

Šajā pamācībā norādītais trokšna limenis ir izmērits atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari trokšna radītās papildu slodzes iepriekšējai novērtēšanai.

Seit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa limenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšna radīto papildu slodzi kopējam darba laika posmam.

Montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Piegādes komplekts

Aplūkojiet lietošanas pamācības sākumā parādīto piegādes komplekta attēlu.

Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas:

• Panelzāgis ar tajā iestiprinātu zāga asmeni
• Puteklu maisiņš (2)
• Rokturis transportēšanai (4), 2 skrūves montāžai
• SDS bultskrüve (48)
• Skrūvspīles (26)
• Sešstūra stienatslēga (41)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieiem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustigās daļas netraucēti pārvietojas un nav iespilētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem

nosacijumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Akumulatora uzlāde

Izmantojiet tikai tehniskajos datos norādītās uzlādes ierīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: akumulators tiek piegādāts dalēji uzlādētā stāvokli. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē ari pārtraukums uzlādes procesā.

"Electronic Cell Protection (ECP)" (elektroniskās elementu aizsardzības) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārtrauc kustēties.

▶ Ja elektroinstruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators.

Akumulatora iznemšana (attēls A)

Akumulatoram (34) ir divu pakāpju fiksators, kas ľauj novērst tā izkrišanu, nejauši nospiežot akumulatora atbrīvošanas taustinu (35). Laikā, kad akumulators ir ievietots elektroinstrumentā, to notur vietā atspere.

Lai izņemtu akumulatoru (34), nospiediet atbrīvošanas taustinu (35) un izvelciet akumulatoru no elektroinstrumenta virzienā uz priekšu. Nelietojiet šim nolūkam pārāk lielu spēku.

Akumulatora uzlādes pakāpes indikators (attēls B)

Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Akumulatora tips GBA 18V...

Akumulatora uzlādes pakāpes indikatora (42) trīs zaļās LED diodes parāda akumulatora (34) uzlādes pakāpi. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet taustīņu (43). Tas ir iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.

LED diodes Uzlādes pakāpe

Pastāvīgi deg 3 zaļas LED diodes 60 - 100 %

Pastāvīgi deg 2 zaļas LED diodes 30 - 60 %

Pastāvīgi deg 1 zaļa LED diode 5 - 30 %

Mirgo 3 LED diodes 0 - 5 %

Ja pēc taustiņa (43) nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to ir nepieciešams nomainīt.

Akumulatora tips ProCORE 18V...

Akumulatora uzlādes pakāpes indikatora (42) trīs zaļās LED diodes parāda akumulatora (34) uzlādes pakāpi. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet taustiņu (43). Tas ir iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.

LED diodes Uzlādes pakāpe

Pastāvīgi deg 5 zaļas LED 80 - 100 %

Pastāvīgi deg 4 zaļas LED 60 - 80 %

Pastāvīgi deg 3 zaļas LED diodes 40 - 60 %

Pastāvīgi deg 2 zaļas LED diodes 20 – 40 %

Pastāvīgi deg 1 zaļa LED diode 5 - 20 %

Mirgo 1 zala LED diode 0 - 5 %

Ja pēc taustiņa (43) nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to ir nepieciešams nomainīt.

Transportēšanas roktura montāža (attēls C)

- Stingri pieskrūvējiet transportēšanas rokturi (4) ar elektroinstrumentam pievienotajām skrūvēm, ieskrūvējot tās šim nolūkam paredzētajos vitnurbumos.

Stacionāra vai pusstacionāra montāža

Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēls D1)

- Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (16).

Montāža uz Bosch darba galda

Pateicoties kajām ar regulējamu garumu, Bosch darba galds GTA ir stabili novietojams uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var klūt par cēloni elektriskā trieciena saņemšanai, kā ari izraisīt aizdegšanos vai radit smagu savainojumu.

Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepielautu tā sabrukšanu.

- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvokli.

Pusstacionāra uzstādīšana (nav ieteicama!) (attēls D2)

Iznēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādišana uz līdzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai, izmantojot pretapgāšanās balstu.

Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāgējot ar maksimālo horizontālo vai vertikālo zāgēšanas lenki.

- leskrūvējiet vai izskrūvējiet pretapgāšanās balstu (21), līdz elektroinstruments novietojas taisni uz darba virsmas.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisit vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko puteklu uzsūkšanas metodi.

- Darba vietai jäbüt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Putekļu/skaidu aizvadišanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā priekšmeta atlūzas.

– Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotikla kontaktligzdas.

- Nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

- Noskaidrojiet nosprostošanās cēloni un novērsiet nosprostojumu.

Putekļu pašuzsūkšana (attēls E)

Lai vienkāršotu skaidu savākšanu, lietojiet kopā ar instrumentu piegādāto putekļu maisiņu (2).

- Ik reizi pēc lietošanas pārbaudiet un iztīriet putekļu maisinu.

▶ Lai novērstu aizdegšanos, nonemiet putekļu maisinų laikā, kad tiek zāgēts alumīnijs.

- Uzbīdiet putekļu maisinų (2) uz skaidu izvadīšanas īscaurules (3).

Zāgēšanas laikā nepieļaujiet putekļu maisiņa saskaršanos ar kustošajām daļām.

Savlaicīgi iztukšojiet putekļu maisinų.

Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību

Veicot puteklu uzsukšanu ar ārējā puteklsūcēja palīdzību, skaidu izvadišanas iscaurulei (3) jāpievieno arī uzsukšanas šlūtene (∅ 35 mm).

- Stingri iebīdiet uzsūkšanas šlūteni skaidu izvadīšanas īscaurulē (3).

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Zāga asmens nomaiņa

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāga asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.

Izmantojiet tikai zāga asmenus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti. Izmantojiet tikai tādus zāga asmenus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ľaus novērst zāga asmens zobu pārkaršanu zāgēšanas laikā.

Montāža ar seštūra ligzdskrūvi (attēli F1-F4)

Zāga asmens izņemšana:

• Pārvietojiet darbinstrumenta galvu darba stāvokli.
• Grieziet sešstūra ligzdskrūvi (44) ar sešstūra stienatslēgu (5 mm) un vienlaikus spiediet darbvārpstas fiksēšanas pogu (33), līdz darbvārpsta fiksējas.
• Turiet nospiestu darbvärpstas fiksëšanas pogu (33) un izskrūvējiet skrūvi (44), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
• Nonemiet piespiedējpaplāksni (45).
• Pārvietojiet kustīgo aizsargpārsegu (11) līdz galam atpakal.
• Noturot kustigo aizsargpärsegu šajā stāvoklī, noņemiet zāga asmeni (46).
• Lēni nolaidiet lejup kustigo aizsargpārsegu.

Zāga asmens iestiprināšana:

Ja nepieciešams, pirms zāga asmens iestiprināšanas notiriet visas iestiprināmās daļas.

- Pārvietojiet kustīgo aizsargpārsegu (11) atpakal. Noturiet kustīgo aizsargpārsegu šajā stāvokli.

- Novietojiet jauno zāga asmeni uz iekšējās balstvirsmas (47).

- lestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega!

• Lēni nolaidiet lejup kustīgo aizsargpārsegu.
• Novietojiet uz asmens piespiedējpaplāksni (45) un seštūra ligzskrūvi (44). Nospiediet darbvārpstas fiksēšanas pogu (33), lidz darbvārpsta fiksējas, un stingri pievelciet skrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.

Montāža ar SDS bultskrūvi (attēls G)

Zāga asmens izņemšana:

• Pārvietojiet darbinstrumenta galvu darba stāvokli.
• Turiet nospiestu darbvärpstas fiksēšanas pogu (33) un izskrūvējiet SDS bultskrūvi (48), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
• Nonemiet piespiedējpaplāksni (45).
• Pārvietojiet kustīgo aizsargpārsegu (11) līdz galam atpakal.
• Noturot kustigo aizsargpärsegu šajā stāvoklī, noņemiet zāga asmeni (46).
• Lēni nolaidiet lejup kustīgo aizsargpārsegu.

Zāga asmens iestiprināšana:

Ja nepieciešams, pirms zāga asmens iestiprināšanas notīriet visas iestiprināmās daļas.

- Pārvietojiet kustīgo aizsargpārsegu (11) atpakal. Noturiet kustīgo aizsargpārsegu šajā stāvokli.

- Novietojiet jauno zāga asmeni uz iekšējās balstvirsmas (47).

- lestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega!

• Lēni nolaidiet lejup kustīgo aizsargpārsegu.
• Novietojiet uz asmens piespiedējpaplāksni (45) un SDS bultskrūvi (48). Nospiediet darbvārpstas fiksēšanas pogu (33), līdz darbvārpsta fiksējas, un stingri pievelciet SDS bultskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.

Lietošana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Fiksators stiprināšanai transporta stāvokli (attēls H)

Fiksators stiprināšanai transporta stāvokli (36) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz otru.

Elektroinstrumenta atbrīvošana (pāreja darba stāvokli)

- Satveriet darbinstrumenta galvu aiz roktura (9) un nedaudz paspiediet to lejup, lai atbrīvotu fiksatoru (36), kas notur darbinstrumenta galvu transporta stāvokli.

382 | Latviešu

• Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvokli (36).
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Elektroinstrumenta fiksēšana (pāreja transporta stāvokli)

• Atskrūvējiet stiprinošo skrūvi (32), , ja tā notur nekustīgi horizontālas pārbīdes ierīci (1). Pavelciet darbinstrumenta galvu lidz galam uz priekšu un tad no jauna pieskrūvējiet stiprinošo skrūvi, fiksējot horizontālas pārbīdes ierīci.
• Atskrūvējiet regulējošo skrūvi (5) līdz galam augšup.
• Lai nostiprinātu zāgēšanas galdu (17) stingri pievelciet fiksējošo rokturi (19).
• Turot darbinstrumenta galvu aiz roktura (9) pārvietojiet to lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (36) klūst iespējams līdz galam iebīdīt.

Līdz ar to darbinstrumenta galva tiek droši fiksēta transporta stāvokli.

Sagatavošana darbam

Zāgēšanas galda pagarināšana (attēls I)

Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāgēšanas galdu ar pagarinātāja (14) palīdzību var pagarināt virzienā pa kreisi vai pa labi.

• Atskrūvējiet fiksējošo skrūvi (15).
  – Izvelciet zāgēšanas galda pagarinātāju (14) vēlamajā garumā.
• Lai nostiprinātu zāgēšanas galda pagarinātāju, no jauna pieskrūvējiet fiksējošo skrūvi (15).

Vadotnes pārbīdīšana (attēls J)

Veidojot slīpos zāgējumus ar asmens vertikālu nolieci, jāpārvieto pārbīdāmā vadotne (25).

• Atskrūvējiet fiksējošo skrūvi (49).
• Līdz galam izvelciet uz āru pārbīdāmo vadotni (25).
• No jauna stingri pieskrūvējiet fiksējošo skrūvi (49).
  Pēc slīpo zāgējumu veidošanas no jauna pārvietojiet atpakal pārbīdāmo vadotni (25) (atskrūvējiet fiksējošo skrūvi (49), līdz galam iebīdiet uz iekšu pārbīdāmo vadotni (25) un no jauna pieskrūvējiet fiksējošo skrūvi).

Apstrādājamā priekšmeta nostiprināšana (attēls K)

Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu vienmēr nepieciešams stingri nostiprināt. Neapstrādājiet priekšmetus, kas ir par maziem, lai tos stingri nostiprinātu.

• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (13) un (25).
• levietojiet kopā ar elektroinstrumentu piegādātās skrūvspiles (26) vienā no šim nolūkam paredzētajiem urbumiem (51).
• Pielāgojiet skrūvspīlu vītņstieņa (50) garumu apstrādājamā priekšmeta augstumam.
• Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (50).

Horizontālā un vertikālā zāgēšanas leŋka iestatišana

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensivas lietošanas nepieciešams pārbaudit un vajadzības gadījumā koriģet tā svarīgākos iestatījumus (skatīt sadalu "Svarīgāko iestatījumu pārbaude un korekcija").

Pirms zāgēšanas vienmēr stingri pievelciet fiksējošo rokturi (19). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

Horizontālā zāgēšanas leŋka iestatīšana (attēls L)

Horizontālo zāgēšanas leŋki var iestatīt robežās no 47° (virzienā pa kreisi) līdz 47° (virzienā pa labi).

• Atskrūvējiet fiksējošo rokturi (19), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (20) un pagrieziet zāgēšanas galdu (17) stāvokli, kurā lenka rāditājs (22) rāda vēlamo zāgēšanas lenki.
• No jauna stingri pievelciet fiksējošo rokturi (19).

Lai âtri un precizi iestâdîtu biežāk lietotās horizontālā zāgēšanas lenķa vērtības, zāgēšanas galdā ir izveidotas īpašas ierobes (23), kas atbilst šādām lenķa standarta vērtībām:

pa kreisi pa labi

0°

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Atskrūvējiet fiksējošo rokturi (19), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (20) un pagrieziet zāgēšanas galdu (17) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai lenka vērtībai.
• Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē.
• No jauna stingri pievelciet fiksējošo rokturi (19).

Vertikālā zāgēšanas lenka iestatīšana (attēls M)

Vertikālo zāgēšanas lenki var iestatīt robežās no 0° līdz 45°.

• Lidz galam izvelciet uz āru pārbīdāmo vadotni (25).
• Atbrīvojiet fiksējošo rokturi (31).
• Turot darbinstrumenta galvu aiz roktura (9), nolieciet to sānu virzienā, līdz lenka rādītājs (38) parāda vēlamo vertikālā zāgēšanas lenka vērtību.
• Noturot darbinstrumenta galvu šādā stāvoklī, no jauna stingri pievelciet fiksējošo rokturi (31).

Lai nodrošinātu vertikālā zāgēšanas lenka standarta vērtību 0° un 45° ātru un precīzu iestatišanu, uz korpusa ir izveidotas ipašas gala atdures.

• Līdz galam izvelciet uz āru pārbīdāmo vadotni (25).
• Atbrīvojiet fiksējošo rokturi (31).
• Turot darbinstrumenta galvu aiz roktura (9), nolieciet to sānu virzienā līdz atdurei (40) pa labi (0°) vai līdz atdurei (28) pa kreisi (45°).
• No jauna stingri pievelciet fiksējošo rokturi (31).

Uzsākot lietošanu

Akumulatora ievietošana

Lietojiet vienigi originālos Bosch litija-jonu akumulatorus, kuru spriegums atbilst uz Jūsu elektroinstrumenta markejuma plaksnītes norāditajai vērtibai. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.

- No priekšpuses iebīdiet uzlādētu akumulatoru (34) elektroinstrumenta akumulatora šahtā, līdz akumulators tajā droši fiksējas.

leslēgšana (attēls N)

- Lai ieslēgtu elektroinstrumentu, vispirms nospiediet leslēdzēja atblokēšanas taustiņu (7). Pēc tam līdz galam nospiediet leslēdzēju (8) un turiet to nospiestu.

Piezime. Vadoties no drošības apsvērumiem, ieslēdzēja (8) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Izslēgšana

- Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (8).

Norādījumi darbam

Vispārēji norādījumi zāgēšanai

Pirms zāgēšanas vienmēr stingri pievelciet fiksējošo rokturi (19) un fiksējošo rokturi (31). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

Pirms zāgēšanas vienmēr pārliecinieties, ka zāga asmens jebkurā zāgēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta daļas. Nonemiet palīgvadotni, ja tā ir iestiprināta, vai ari pielāgojiet to darba apstākliem.

Sargājiet zāga asmeņus no kritieniem un triecieniem. Nepakļaujiet zāga asmeņus sānu spiedienam.

Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes. Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Pärliecinieties, ka kustigais aizsargpärsegs pareizi funkcionëtu un spëj brivi kustëties. Pärvietojot lejup darbinstrumenta galvu, kustigajam aizsargpärsegam jäatveras. Pärvietojot darbinstrumenta galvu augšup, kustigajam aizsargpärsegam no jauna pilnigi jääizveras virs zäga asmens.

Zāgējiet vienīgi materiālus, kuru zāgēšanai instruments ir normali paredzēts.

Zāgējuma trases iezīmēšana (attēls O)

Lāzera stars parāda zāgējuma trasi, pa kuru zāgēšanas laikā pārvietosies zāga asmens. Tas Įauj pirms zāgēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu.

– leslēdziet lāzera staru, šim nolūkam īslaicīgi nospiežot ieslēdzēju (8), taču nenospiežot leslēdzēja atblokēšanas taustinu (7).

- Savietojiet uz apstrādājamā priekšmeta virsmas iezimēto zāgējuma trasi ar lāzera stara veidotās līnijas labējo malu.

Norāde: pirms zāgēšanas pārbaudiet, vai lāzera stars joprojām pareizi iezīmē zāgējuma trasi (skatīt sadaļu (skatīt „Lāzera regulēšana“, Lappuse 384). Intensīvi strādājot, lāzera stara iestatījumi var izmainīties, piemēram, vibrācijas iespaldā.

Lietotāja atrašanās vieta (attēls P)

Nestāviet elektroinstrumenta priekšā pret zāga asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu kermenis būs pasargāts no iespējamā atsitiena.
- Netuviniet rokas un pirkstus rotējošam zāga asmenim.
– Nenovietojiet rokas zem darbinstrumenta galvas vai tās priekšā.

Pielaujamie apstrādājamā priekšmeta izmēri

Maksimālie apstrādājamā priekšmeta izmēri:

Horizontālaiszāgēšanas leņkis	Vertikālaiszāgēšanas leņkis	Augstums x platums [mm]
0° 0° 70 x 270
45° (pa labi/pa kreisi)	0° 70 x 190
0° 45° 45 x 270
45° (pa kreisi) 45° 45 x 190
45° (pa labi) 45° 45 x 190

Minimālie apstrādājamie priekšmeti (= visi apstrādājamie priekšmeti, kurus ar piegādes komplektā ietilpstošo spīlu palīdzību var nostiprināt pa kreisi vai pa labi no zāga asmens: 100 x 40 mm (garums x platums)

Maks. zāgēšanas dzilums (0°/0°): 70 mm

Asmens aptverpläksnes nomaiņa (attēls Q)

Ilgstoši lietojot elektroinstrumentu, tā asmens aptverplāksnes (18), var nodilt.

Nomainiet bojātās asmens aptverplāksnes.

• Pārvietojiet elektroinstrumentu darba stāvokli.
  – Izskrūvējiet skrūves (53) ar seštūra stienatslēgu (41) un nonemiet vecās asmens aptverplāksnes.
  – Novietojiet jauno labās puses aptverplāksni tai paredzētajā vietā.
• Pieskrūvējiet jauno asmens aptverplāksni ar skrūvēm (53) pēc iespējas tālāk pa labi, nodrošinot, lai zāga asmens nesaskartos ar aptverplāksni jebkurā no iespējamajiem slīdrokas stāvokliem.
• Līdzīgā veidā iestipriniet arī jauno kreisās puses aptverplāksni.

Zāgēšana

Pirms zāgēšanas vienmēr stingri pievelciet fiksējošo rokturi (19) un fiksējošo rokturi (31). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

Zāgēšana bez darbinstrumenta galvas horizontālās pārbīdes (apzāgēšana) (attēls R)

– Ja zāgēšanas laikā netiek pielietota asmens horizontālā pārbīde (šauriem apstrādājamajiem priekšmetiem),

384 | Latviešu

atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta. Līdz galam pārbīdiet darbinstrumenta galvu vadotnes (13) virzienā un tad no jauna pieskrūvējiet fiksējošo skrūvi (32).

– Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas leŋki.
- Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (13) un (25).
- Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
- leslēdziet elektroinstrumentu.
- Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
– Pārzāgējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāga asmeni.
– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
– Lēni pārvietojiet darbinstrumenta galvu augšup.

Zāgēšana ar asmens horizontālo pārbīdi

– Zāgēšanas laikā izmantojot garbinstrumenta galvas horizontālās pārbīdes slīdroku (1) (platiem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta.

– Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas lenki.

- Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (13) un (25).

- Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.

- Pārvietojiet darbinstrumenta galvu prom no vadotnes (13), līdz zāga asmens atrodas pirms apstrādājamā priekšmeta.

- leslēdziet elektroinstrumentu.

- Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.

- Pārzāgējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu vadotņu (13) un (25) virzienā.

– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

– Lēni pārvietojiet darbinstrumenta galvu augšup.

Dziļuma ierobežotāja iestatīšana (gropju iezāgēšanai) (attēls S)

Dziłuma ierobežotāja iestatišana jāveic pirms gropju iezāgēšanas.

• Pavelciet dziluma ierobežotaju (30) uz āru.
• Turot darbinstrumenta galvu aiz roktura (9), pārvietojiet to vēlamajā stāvokli.
  – leskrūvējiet regulējošo skrūvi (5), līdz tās gals pieskaras dziluma ierobežotājam (30).
  – Lēni pārvietojiet darbinstrumenta galvu augšup.

īpašas formas priekšmetu zāgēšana

Zāgējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāgējuma trases apvidū

nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāgēšanas galdu. Vajadzības gadījumā nepieciešams sagatavot un pielāgotī īpašus turētājelementus.

Svarīgāko iestādījumu pārbaude un korekcija

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.

▶ Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Lāzera regulēšana

Norāde: ;ai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotikla.

Lázera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu.

- Pārvietojiet elektroinstrumentu darba stāvokli.

– Pagrieziet zāgēšanas galdu (17) līdz ierobei (23), kas atbilst zāgēšanas leņķim 0°. Svirai (20) jūtami jāfiksējas šajā ierobē.

Pärbaude (attëls T1)

– lezīmējiet uz apstrādājamā priekšmeta taisnu zāgējuma trasi.
- Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
– Novietojiet apstrādājamo priekšmetu tā, lai zāga asmens zobi sakristu ar zāgējuma trasi.
- Stingri turiet apstrādājamo priekšmetu šajā stāvoklī un no jauna lēni laidiet lejup darbinstrumenta galvu.
- Stingri iestipriniet apstrādājamo priekšmetu.
– leslēdziet lāzera staru ar ieslēdzēju (8), nenospiežot ieslēdzēja atblokēšanas taustinu (7).

Lāzera staram jāsakrit ar uz apstrādājamā priekšmeta iezimēto zāgējuma trasi visā tās garumā arī tad, ja darbinstrumenta galva tiek pārvietota lejup.

lestatišana (attëls T2)

– Ar piemērotu skrūvgriezi grieziet regulējošo skrūvi (54), līdz lāzera stars sakrīt ar uz apstrādājamā priekšmeta virsmas iezīmēto zāgējuma trasi visā tās garumā.

Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo, bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso.

Vertikālā zāgēšanas leŋka standarta vērtības 0° iestatīšana

• Pārvietojiet asmens galvu transporta stāvoklī.
• Pagrieziet zāgēšanas galdu (17) līdz 0° ierobei (23). Svirai (20) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni.

Pârbaude (attêls U1)

- lestatiet uz lenkmēra lenki 90° un novietojiet to uz zāgēšanas galda (17).

Leŋkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (46).

• Atbrivojiet fiksējošo rokturi (9).
• Atskrūvējiet atdurskrūves (39) kontruzgriezni, lietojot tirdzniecībās pieejamu gredzenatslēgu vai valējā tipa atslēgu (10 mm).
• leskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņkmēra mērstienis visā garumā cieši piespiežas zāga asmenim.
• No jauna stingri pievelciet fiksējošo rokturi (31).
• Tad no jauna stingri pieskrūvējiet atdurskrūves (39) kontruzgriezni.

Ja pēc iestatišanas lenka rāditājs (38) neatrodas uz vienas līnijas ar 0° atzīmi uz skalas (37), ar tirdzniecībā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (55) un savietojiet lenka rāditāju ar 0° atzīmi.

Vertikālā zāgēšanas leŋka standarta vērtības 45° iestatīšana

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Pagrieziet zāgēšanas galdu (17) līdz ierobei (23), kas atbilst horizontālajam zāgēšanas leņķim 0°. Svirai (20) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni.
• Atbrivojiet fiksējošo rokturi (31) un, turot darbinstrumenta galvu aiz roktura (9), līdz galam nolieciet to pa kreisi (45° lenkī).

- lestatiet uz lenkmēra lenki 45° un novietojiet to uz zāgēšanas galda (17).

Lenkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (46).

lestatišana (attēls V2)

• Atbrīvojiet fiksējošo rokturi (31).
• Atskrūvējiet atdurskrūves (29) kontruzgriezni, lietojot tirdzniecībās pieejamu gredzenatslēgu vai valējā tipa atslēgu (10 mm).
• leskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai lenķmēra mērstienis visā garumā cieši piespiežas zāga asmenim.
• No jauna stingri pievelciet (31) fiksējošo rokturi.
• Tad no jauna stingri pieskrūvējiet atdurskrūves (29) kontruzgriezni.

Ja pēc iestatīšanas lenka rādītājs (38) neatrodas uz vienas linijas ar 45° atzīmi uz skalas (37), vispirms vēlreiz pārbaudiet vertikālā zāgēšanas lenka O° iestatījumu un lenka

rādītāja iestatījumu. Tad vēlreiz atkārtojiet vertikālā zāgēšanas lenka vērtības 45° iestatīšanu.

Horizontālā zāgēšanas leŋka rādītāja iestatīšana (attēls W)

• Pārvietojiet elektroinstrumentu darba stāvokli.
  – Pagrieziet zāgēšanas galdu (17) līdz ierobei (23), kas atbilst horizontālajam zāgēšanas leņķim 0°. Svirai (20) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni.

Pârbaude

Lenka rāditājam (22) jāatrodas uz vienas līnijas ar 0° iedaļu uz skalas (24).

lestatišana

• Ar krustrievas skrūvgriezi atskrūvējiet skrūvi (56) un savietojiet lenka rāditāju ar 0° iedaļu uz skalas.
• Stingri pieskrūvējiet fiksējošo skrūvi.

Transportēšana (attēls X)

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības:

• Atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta. Līdz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi.
• Nostipriniet elektroinstrumentu transporta stāvokli.
  – Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāga asmenus noslēdzamā futrāli.
• Pärnesiet elektroinstrumentu aiz transportēšanas roktura (4).
  Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Kustigajam aizsargpärsegam brivi jäpärvietojas un patstāvīgi jääizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustigā aizsargpärsega tuvumā vienmēr būtu tīra.

Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Regulāri tīriet slīdrullīti (12).

386 | Lietuvių k.

Piederumi

	Izstrādājumanumurs
Skrūvspiles 1 609 B04 224
Asmens aptverplāksne	1 609 B05 242
Putekļu maisiņš 1 609 B06 278
Zāga asmeni "Standard" kokam, plākšņu materiāliem, paneliem un listēm
Zāga asmens 216 x 30 mm, 24 zobu 2 608 837 721
Zāga asmens 216 x 30 mm, 48 zobu 2 608 837 723
Zāga asmeni "Expert" kokam, plākšņu materiāliem, paneliem un listēm
Zāga asmens 216 x 30 mm, 24 zobu 2 608 644 518
Zāga asmens 216 x 30 mm, 48 zobu 2 608 644 519
Zāga asmeni kokam, plākšņu materiāliem, paneliem un listēm (AUSTRĀLIJA 3 601 M41 040)
Zāga asmens 216 x 30 mm, 24 zobu 2 608 644 646
Zāga asmeni "Standard" plastmasai un krāsainajiem metāliem
Zāga asmens 216 x 30 mm, 64 zobu 2 608 837 776
Zāga asmeni "Expert" plastmasai un krāsainajiem metāliem
Zāga asmens 216 x 30 mm, 66 zobu 2 608 644 543

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Transportešana

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesainošanas un markēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitigā

veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 386).

Lietuvių k.

Saugos nuorodos

			järgmiste normidega.Tehnilised dokumendid saadaval: *
Iv	Deklarācija par atbilstībuES standartiem		Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,kā arī sekojošiem standartiem.Tehniskā dokumentācija no: *
	Paneļzāgīs	Izstrādājuma numurs
It	ES atitikties deklaracija		Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že-miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.Techninė dokumentacija saugoma: *
	Stacionarusis dis-kinis pjūklas	Gaminio numeris
	GCM 18V-216	3 601 M41 0.. 2006/4	2/EC2014/30/EU2011/65/EU	EN 62841-1:2015EN 62841-3-9:2015+A11:2017EN 55014-1:2006+A1:2009+A2:2011EN 55014-2: 2015EN 50581:2012
			(H) BOSCH	* Robert Bosch Power Tools GmbH(PT/ECS)70538 StuttgartGERMANY
			Henk BeckerChairman ofExecutive Management	Helmut HeinzelmannHead of Product Certification
			[IMAGE]	i.V. K.-wL
			Robert Bosch Power Tools GmbH, 70538 Stuttgart, GERMANYStuttgart, 28.03.2019
