Tip de produs	Ferăstrău radial cu onglet fără fir
Marcă și model	Bosch GCM 18V-216 Professional
Referință	3 601 M41 0.. / 3 601 M41 0B0
Dimensiunile pânzei de ferăstrău	Diametru 216 mm, alezaj 30 mm (sau 25,4 mm), grosime 1,2-1,8 mm
Turație fără sarcină	4 600 min⁻¹
Greutate	15,1-16,1 kg (în funcție de acumulator)
Alimentare	Acumulator litiu-ion 18 V (tip GBA 18V... sau ProCORE18V...)
Capacități maxime de tăiere (0°/0°)	70 x 270 mm (înălțime x lățime)
Domeniul unghiului de onglet (orizontal)	-47° până la +47°
Domeniul unghiului de înclinare (vertical)	0° până la 45°
Laser integrat	Clasa 1M, 650 nm, < 0,39 mW
Nivel sonor (presiune acustică)	95 dB(A); putere 104 dB(A)
Funcții principale	Tăieri drepte, longitudinale, transversale, în unghi, oblice; ferăstrău cu/fără mișcare radială; canelare
Dispozitive de siguranță	Capot de protecție pendular, blocare ax, siguranță transport, blocare pornire
Accesorii furnizate	Sac de praf, mâner de transport, ax SDS, clește de strângere, cheie hexagonală
Întreținere și curățare	Curățați fantele de ventilație, rola de glisare; înlocuiți apărătoarele de așchii uzate; controlați reglajele de bază la un service autorizat Bosch
Piese de schimb și reparabilitate	Piese de schimb disponibile prin Bosch; reparație posibilă în mai puțin de 5 zile prin serviciul SAV DIRECT
Garanție și service	Service after-sales Bosch: tel. [phone] (Franța), [e-mail]
Temperaturi de funcționare	-20 până la +50 °C (încărcare: 0 până la +45 °C)
Încărcătoare recomandate	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Întrebări frecvente - GCM 18V-216 Professional BOSCH

Care este capacitatea maximă de tăiere a GCM 18V-216?

La tăierea dreaptă (0° unghi de onglet și 0° înclinare), înălțimea maximă este de 70 mm și lățimea de 270 mm. Cu un unghi de onglet de 45°, lățimea devine 190 mm.

Cum schimb pânza de ferăstrău?

Scoateți acumulatorul. Folosiți cheia hexagonală pentru a deșuruba șurubul cu cap hexagon (filet stânga) sau axul SDS. Țineți apăsată blocarea axului. Scoateți șurubul, flanșa, apoi pânza. Montați noua pânză respectând sensul de rotație, puneți la loc flanșa și strângeți. Purtați mănuși de protecție.

Ce acumulator pot folosi cu acest ferăstrău?

Folosiți exclusiv acumulatori Litiu-Ion Bosch originali de 18 V, modele GBA 18V... sau ProCORE18V.... Încărcătoarele compatibile sunt AL 18.., AL 36.., GAL 18V-..., etc.

Cum reglez unghiul de onglet și de înclinare?

Pentru onglet, slăbiți butonul de blocare (19), rotiți masa și fixați unghiul dorit. Pentru înclinare, slăbiți pârghia de strângere (31), basculați brațul sculei și strângeți din nou. Crestăturile predefinite facilitează reglajele uzuale (0°, 15°, 22,5°, 45°).

Cum activez laserul de ghidare?

Acționați ușor întrerupătorul Pornire/Oprire (8) fără a apăsa pe blocarea pornirii (7). Un fascicul laser materializează linia de tăiere. Pentru reglare, folosiți șurubul de reglaj (54).

Care sunt instrucțiunile de siguranță esențiale?

Citiți toate avertizările. Purtați ochelari de protecție, protecție auditivă, mască antipraf. Nu plasați niciodată mâinile în zona de tăiere. Folosiți clești de strângere. Asigurați-vă că piesa este bine fixată. Deconectați acumulatorul înainte de orice reglaj.

Cum instalez ferăstrăul pe un suport?

Fixați ferăstrăul pe o suprafață plană și stabilă folosind alezajele (16) și șuruburi adecvate. Puteți folosi și un suport de lucru Bosch GTA. Pentru o instalare flexibilă, desfășurați piciorul anti-răsturnare (21).

Ce fac în cazul blocării pânzei?

Puneți ferăstrăul în poziția oprit, așteptați oprirea completă a pânzei, apoi scoateți acumulatorul. Eliberați apoi piesa blocată. Verificați dacă pânza nu este deteriorată.

Cum întrețin ferăstrăul?

Curățați regulat fantele de ventilație, rola de glisare și capota de protecție. Înlocuiți apărătoarele de așchii uzate. Pentru reglajele de bază, apelați la un service autorizat Bosch.

Cum transport ferăstrăul în siguranță?

Puneți ferăstrăul în poziția de transport: blocați masa, trageți brațul complet înainte, strângeți șurubul de strângere, apoi coborâți brațul și fixați siguranța de transport (36). Purtați ferăstrăul de mânerul de transport (4). Scoateți acumulatorul.

MANUAL DE UTILIZARE GCM 18V-216 Professional BOSCH

Română ...... Pagina 280

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea

instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteti pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului

282 | Română

de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
▶ Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru ferăstraie circulare staționare

▶ Ferăstraele circulare staționare sunt destinate debitării lemnului sau materialelor similare, ele nu pot fi folosite cu discuri de tăiere pentru debitarea materialelor feroase precum bare, tije, șuruburi, etc. Pulberile abrazive provoacă blocarea pieselor mobile precum apărătoarea inferioară. Scânteile produse în urma tăierii pot arde apărătoarea inferioară, placa intermediară și alte componente din plastic.
▶ Folosiți pe cât posibil menghine pentru fixarea piesei de lucru. Dacă fixați piesa de lucru cu mâna, trebuie să vă țineți întotdeauna mâna la o distanță de cel puțin 100 mm de cele două părți ale pânzei de ferăstrău. Nu folosiți ferăstrăul pentru a tăia piese de lucru prea mici pentru a putea fi fixate în menghine sau ținute sigur cu mâna. Dacă țineți mâna prea aproape de pânza de ferăstrău există risc crescut de rănire provocată de contactul cu pânza de ferăstrău.
Piesa de lucru trebuie să fie imobilizată și fixată sau sprijinită pe limitator și pe masă. Nu împingeți piesa de lucru spre pânza de ferăstrău sau nu tăiați în niciun caz “cu mâinile libere”. Piesele de lucru neasigurate sau care se mișcă pot fi aruncate afară cu viteză mare, provocând răniri.
▶ Ímpingeți ferăstrăul prin piesa de lucru. Nu trageți ferăstrăul prin piesa de lucru. Pentru debitare, ridicati capul de tăiere și trageți-l deasupra piesei de lucru fără a tăia, porniți motorul, basculați în jos capul de tăiere și împingeți ferăstrăul prin piesa de lucru. Tăierea prin tragere poate cauza ridicarea pânzei de ferăstrău deasupra piesei de lucru și arunca violent pânza de ferăstrău în direcția operatorului.
Nu încrucisăți niciodată mâinile peste linia de tăiere preconizată, în fața sau în spatele pânzei de ferăstrău.. Este foarte periculos să sprijiniți piesa de lucru “cu mâinile încrucisăte” de ex. este.periculos să țineți cu mâna stângă piesa de lucru în dreapta pânzei de ferăstrău sau viceversa.
În timpul rotirii pânzei de ferăstrău nu introduceți măinile în spatele limitatorului pentru a îndepărta așchiile de lemn sau pentru un alt motiv și păstrați o distanță de minimum 100 mm de ambele părți ale

pânzei de ferăstrău. Este posibil să nu sesizați apropierea de mâna dumneavoastră a pânzei de ferăstrău care se rotește iar dumneavoastră să suferiți răniri grave.

Inspectați piesa de lucru înainte de tăiere. Dacă piesa de lucru este îndoită sau deformată, fixați-o cu exteriorul părții deformate îndreptate spre limitator. Asigurați-vă întotdeauna că nu rămâne spațiu liber de-a lungul liniei de tăiere, între piesa de lucru, limitator și masă. În timpul tăierii, piesele de lucru îndoite sau deformate se pot răsuci sau deplasa, provocând blocarea pânzei de ferăstrău care se rotește. În piesa de lucru nu trebuie să existe cuie sau obiecte străine.
Nu folosiți ferăstrăul până când nu ați eliberat masa de toate uneltele, bucățile de lemn, etc., pe aceasta rămânând numai piesa de lucru. Deșeurile mici, bucățile de lemn neasigurate sau alte obiecte care intră în contact cu pânza de ferăstrău care se rotește, pot fi aruncate cu viteză mare.
Tăiați o singură piesă de lucru odată. Mai multe piese de lucru suprapuse nu pot fi fixate sau prinse în mod adecvat și pot bloca pânza de ferăstrău sau pot aluneca în timpul tăierii.
Înainte de utilizare, asigurați-vă că ferăstrăul circular staționar este montat sau instalat pe o suprafață de lucru plană, tare. O suprafață de lucru plană și tare reduce riscul ca ferăstrăul circular staționar să devină instabil.
Planificați-vă munca. De fiecare dată când modificați unghiul de înclinare orizontală sau verticală, asigurați-vă că limitatorul reglabil este ajustat corect pentru sprijinirea piesei de lucru, fără a atinge pânza de ferăstrău sau apărătoarea. Fără a porni scula electrică aducând-o în poziția "PORNIT" și fără a avea o piesă de lucru pe masă, simulați cu pânza de ferăstrău o mișcare de tăiere completă pentru a vă asigura că aceasta nu va întâmpina obstacole și nu va exista pericolul tăierii în limitator.
Asigurați sprijin adecvat ca prelungiri ale mesei de lucru, capre de tâmplărie, etc. pentru acele piese de lucru mai late sau mai lungi decât blatul mesei ferăstrăului. Piesele de lucru mai lungi sau mai late decât masa ferăstrăului se pot răsturna dacă nu sunt sprijinite în condiții de siguranță. Dacă bucata tăiată sau chiar piesa de lucru se răstoarnă, aceasta poate duce la ridicarea apărătoarei inferioare sau poate fi aruncată necontrolat de pânza de ferăstrău care se rotește.
Nu folosiți la o altă persoană drept prelungire a mesei sau pentru sprijin suplimentar. Sprijinirea instabilă a piesei de lucru poate provoca blocarea pânzei de ferăstrău sau alunecarea piesei de lucru în timpul operației de tăiere, trăgându-vă pe dumneavoastră și pe ajutorul dumneavoastră înspre pânza de ferăstrău care se rotește.
Bucata tăiată nu trebuie în niciun caz apăsată sau împinsă în pânza de ferăstrău care se rotește. Dacă spațiul este limitat, de ex. din cauza folosirii unor

opritoare longitudinale, bucata tăiată se poate împăna în pânza de ferăstrău și poate fi aruncată violent.

▶ Folosiți întotdeauna o menghină sau un dispozitiv de prindere adecvat pentru a susține corespunzător obiectele rotunde precum tijele sau tubulatura. Tijele au tendința de a se rostogoli atunci când sunt tăiate, determinând pânza de ferăstrău să “muște” și să tragă dedesubt piesa de lucru și mâna dumneavoastră.
Înainte de a tăia piesa de lucru, lăsați pânza de ferăstrău să atingă turația maximă. Aceasta va reduce riscul aruncării piesei de lucru.
Opritii ferăstrăul circular staționar dacă piesa de lucru sau pânza de ferăstrău se blochează. Așteptați ca piesele aflate în mișcare să se oprească și scoateți ștecherul afară din priza de curent și/sau scoateți acumulatorul. Apoi deblocați materialul înțepenit. Continuarea tăierii unei piese de lucru înțepenite poate duce la pierderea controlului sau defectarea ferăstrăului circular staționar.
▶ După terminarea tăierii, eliberați întrerupătorul, țineți jos capul de tăiere și așteptați ca pânza de ferăstrău să se oprească înainte de a scoate bucata tăiată. Este periculos să țineți mâna în apropierea pânzei de ferăstrău care mai continuă să se rotească.
▶ Tineți ferm cu mâna mânerul când executați o tăiere incompletă sau când eliberați întrerupătorul, înainte ca, capul de tăiere să ajungă în poziția cea mai de jos. Frânarea ferăstrăului poate face ca, capul de tăiere să fie tras brusc în jos, provocând risc de rănire.
Păstrați-vă locul de muncă curat. Amestecurile de materiale sunt deosebit de periculoase. Pulberile de metal ușor pot arde sau exploda.
Nu întrebuințați pânze de ferăstrău tocite, fisurate, îndoite sau deteriorate. Pânzele de ferăstrău cu dinții tociți sau orientați greșit, provoacă, din cauza făgașului de tăiere prea îngust, o frecare mai mare, blocarea pânzei de ferăstrău și recul.
Nu folosiți pânze de ferăstrău din oțel de înaltă performanță (oțel HSS). Astfel de pânze de ferăstrău se pot rupe cu ușurință.
▶ Folosiți întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile și forma corectă (diamant versus rotund). Pânzele de ferăstrău care nu se potrivesc cu sistemul de prindere al ferăstrăului vor funcționa descentrat, provocând pierderea controlului.
Nu îndepărăți niciodată resturile de tăiere, așchiile de lemn sau altele asemănătoare din sectorul de tăiere, în timpul funcționării sculei electrice. Aduceți întotdeauna mai întâi brațul de tăiere în poziție de repaus și deconectați scula electrică.
▶ După lucru, nu atingeți pânza de ferăstrău înainte ca aceasta să se răcească. În timpul lucrului pânza de ferăstrău se înfierbântă puternic.
Nu deteriorați niciodată indicatoarele de avertizare de pe scula dumneavoastră electrică, făcându-le de nerecunoscut.

În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutăște. Vaporii pot irita căile respiratorii.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.
In urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

▶ Scula electrică este furnizată împreună cu o plăcuță de avertizare (consultați tabelul „Simbolurile și semnificația acestora”).

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră direct raza laser sau reflexia acesteia. Prin aceasta ați putea

provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

Nu îndreptați raza laser asupra persoanelor care privesc prin binoclu sau printr-un instrument similar. Astfel le puteți leza ochiul.
În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
Nu înlocuiti laserul incorporat cu un laser de alt tip. Un laser care nu se potrivește la această sculă electrică poate duce la situații periculoase pentru persoane.
▶ Nu aduceți modificări echipamentului laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protecție. Ochelarii optici pentru laser servesc la mai buna recunoaștere a razei laser; ei nu vă protejează totuși împotriva radiatiei laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protecție sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.
Nu folosiți instrumente optic convergente ca binoclul etc. pentru a privi sursa de radiație. Astfel vă puteți leza ochiul.
- Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni,

284 | Română

aceasta poate duce la o expunere la radiații periculoasă.

Simboluri

Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să rețineți simbolurile și semnificația acestora. Interpretarea corectă a simbolurilor vă ajută să utilizați mai bine și mai sigur scula electrică.

Simbolurile și semnificatia acestora

Rază laser Nu priviți direct spre sonda optică telescopică Clasa laser 1M

Nu tineți mâinile în sectorul de tăiere în timpul funcționării sculei electrice. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire.

Purtați mască antipraf.

Purtați căști antifonice. Zgomotul poate provoca pierderea auzului.

Zonă periculoasă! Pe cât posibil ținețivă mâinile, degetele și brațele departe de acest sector.

La tăierea în unghiuri de îmbinare pe colț în plan vertical, șina opritoare reglabilă trebuie trasă afară.

3 601 M41 000, 3 601 M41 040:

Tineți cont de dimensiunile pânzei de ferăstrău. Diametrul orificiului de prindere trebuie să se potrivească fără joc cu cel al axul de prindere al sculei electrice. În cazul în care este necesară utilizarea unor reductii, asigurați-vă că dimensiunile reductiei se potrivesc atât cu grosimea corpului pânzei de ferăstrău și cu diametrul orificiului de prindere al pânzei de ferăstrău, cât și cu diametrul axului de prindere al sculei electrice. Folosiți pe cât posibil reductoarele din pachetul de livrare al pânzei de ferăstrău.

3 601 M41 0B0:

Simbolurile și semnificația acestora

Diametrul pânzei de ferăstrău trebuie să corespundă specificației de pe simbol.

Indică directia de rotație a bolțului SDS pentru tensionarea pânzei de ferăstrău (în sens antiorar) și pentru detensionarea pânzei de ferăstrău (în sens orar).

Descrierea produsului și a performantelor acestuia

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată executării în regim staționar de tăieri longitudinale și transversale drepte în lemn de esență tare și moale, cât și în plăci aglomerate și plăci din fibre. Astfel, este posibilă reglarea unui unghi de îmbinare pe colț în plan orizontal de la -47^ până la +47^ , precum și a unui unghi de îmbinare pe colț în plan vertical de la 0^ până la +45^ .

Cu pânze de ferăstrău adecvate, este posibilă și debitarea profilelor din aluminiu și din material plastic.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

(1) Dispozitiv de tractiune
(2) Sac de colectare a prafului ^A)
(3) Orificiu de eliminare a aşchiilor
(4) Mâner de transport
(5) Şurub de reglare a limitatorului de reglare a adâncimii
(6) Capac de protectie a laserului
(7) Piedică de pornire pentru comutatorul de pornire/oprire
(8) Comutator de pornire/oprire
(9) Mâner
(10) Capac de protectie
(11) Apărătoare-disc
(12) Rolă culisantă
(13) Şină opritoare
(14) Prelungire a mesei de lucru pentru ferăstrău
(15) Șurub de fixare pentru prelungirea mesei de lucru pentru ferăstrău
(16) Găuri pentru montare
(17) Masă de lucru pentru ferăstrău

(18) Placă intermediară
(19) Manetă de fixare pentru unghiurile de îmbinare pe colț (în plan orizontal) opționale
(20) Pârghie pentru prereglarea unghiurilor de îmbinare pe colț (în plan orizontal)
(21) Dispozitiv de protecție împotriva răsturnării
(22) Indicator de unghiuri pentru unghiurile de îmbinare pe colț (în plan orizontal)
(23) Marcaje crestate pentru unghiurile de îmbinare pe colț (în plan orizontal) standard
(24) Scala unghiurilor de îmbinare pe colț (în plan orizontal)
(25) Şină opritoare reglabilă
(26) Menghină
(27) Deflector de aşchii
(28) Opritor pentru unghiul de îmbinare pe colt standard de 45° (în plan vertical)
(29) Šurub opritor pentru unghiul de îmbinare pe colț de 45° (în plan vertical)
(30) Limitator de reglare a adâncimii
(31) Mâner de tensionare pentru unghiurile de îmbinare pe colț (în plan vertical) opționale
(32) Şurub de fixare a dispozitivului de tractiune
(33) Dispozitiv de blocare a axului
(34) Acumulator
(35) Tastă de deblocare a accumulatorului
(36) Dispozitiv de siguranță la transport
(37) Scală pentru unghiurile de îmbinare pe colț (în plan vertical)

(38) Indicator de unghiuri pentru unghi de îmbinare pe colț (în plan vertical)
(39) Šurub opritor pentru unghiul de îmbinare pe colț de 0° (în plan vertical)
(40) Limitator pentru unghiurile de îmbinare pe colt standard de 0° (în plan vertical)
(41) Cheie hexagonală (5 mm)
(42) Indicator al stării de încărcare a accumulatorului
(43) Tastă pentru indicatorul stării de încărcare
(44) Šurub cu locaș hexagonal pentru fixarea pânzei de ferăstrău
(45) Flanşă de strângere
(46) Pânză de ferăstrău
(47) Flanşă interioară de strângere
(48) Piuliță rapidă
(49) Şurub de blocare a şinei opritoare reglabile
(50) Bară filetată
(51) Găuri pentru menghină
(52) Orificiu de ieşire a liniei laser
(53) Şuruburi pentru placa intermediară
(54) Şurub de reglare pentru poziționarea laserului (paralelism)
(55) Şurub pentru indicatorul de unghiuri (în plan vertical)
(56) Şurub pentru indicatorul de unghiuri (în plan orizontal)
A) Accesorile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesorile complete în programul nostru de accesorii.

Date tehnice

Ferăstrău circular staționar cu sanie de glisare		GCM 18V-216 GCM 18V-216
Număr de identificare		3 601 M41 0.. 3 601 M41 0B0
Turație de funcționare în gol rot/min 4600 4600
Tip laser nm 650 650
	mW < 0,39 < 0,39
Clasa laser 1M 1M
Linie laser divergentă mrad (unghi de 360 de grade)		1,0 1,0
Greutate conform EPTA-Procedure 01:2014	kg 15,1-16,1	^A)	15,1-16,1 ^A)
Temperatură ambiantă admisă
- în timpul încărcării °C 0...+45 0...+45
- în timpul funcționării ^B) și în timpul depozitării	°C -20...+50 -20...+50
acumulatori recomandați		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W

286 | Română

Ferăstrău circular staționar cu sanie de glisare	GCM 18V-216 GCM 18V-216
Încărcătoare recomandate AL 18..		AL 18..
		AL 36..
		GAL 18V-...
		GAL 18..
		GAX 18V-30
		GAL 3680
Încărcătoare recomandate pentru acumulatori cu încărcare inductivă	GAL 18.. W GAL 18.. W

Dimensiuni pentru pânzele de ferăstrău adecvate

Diametru pânză de ferăstrău mm 216 216

Grosimea corpului pânzei de ferăstrău mm 1,2-1,8 1,2-1,8

Diametru orificiu de prindere mm 30 25,4

A) în funcție de accumulatorul folosit
B) putere mai redusă la temperaturi <0 °C
Dimensiuni admise pentru piesele de prelucrat (vezi „Dimensiuni admise pentru piesele de lucru“, Pagina 291)

Informație privind zgomotele

Valorile zgomotului emis au fost determinate conform EN 62841-3-9.

Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 95 dB(A); nivel putere sonoră 104 dB(A). Incertitudine K = 3 dB.

Purtați aparat de protecție auditivă!

Nivelul zgomot specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a zgomotului.

Nivelul specificat al zgomotului se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul de zgomot se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Montarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Set de livrare

Tineți cont în acest sens de descrierea pachetului de livrare de la începutul instrucțiunilor de utilizare.

Înainte de prima punere în funcțiune a sculei electrice, verificați dacă toate piesele enumerate mai jos sunt cuprinse în pachetul de livrare:

• Ferăstrău circular staționar cu sanie de glisare și pânză de ferăstrău premontată
• Sac de colectare a prafului (2)
• Mâner de transport (4), 2 şuruburi pentru montare
• Piulită rapidă (48)
• Menghină (26)
• Cheie hexagonală (41)

Observație: Verificați dacă scula electrică prezintă eventuale deteriorări.

Înainte de a continua să utilizați scula electrică, trebuie să examinați atent funcționarea optimă și conform destinației a echipamentelor de protecție sau a componentelor ușor deteriorate. Verificați dacă piesele mobile funcționează optim și nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și să fie în conformitate cu toate condițiile pentru a asigura funcționarea optimă a sculei electrice. Dispozitivele de protecție și piesele deteriorate ale dispozitivelor de protecție trebuie reparate în mod corespunzător sau înlocuite la un atelier de specialitate autorizat.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.

Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.

Accumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.

▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.

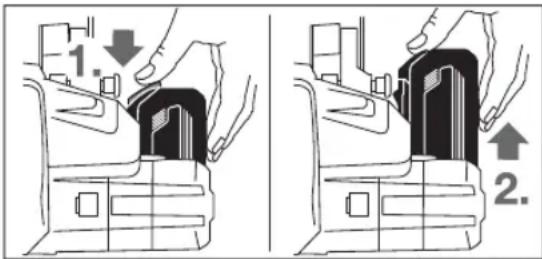

Extragerea accumulatorului (consultați imaginea A)

Accumulatorul (34) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (35). Cât timp accumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Pentru scoaterea accumulatorului (34) din aparat, apăsați tasta de deblocare (35) și scoateți acumulatorul din scula electrică trăgându-l spre înainte. Nu forțați.

Indicatorul stării de încărcare a accumulatorului (consultați imaginea B)

Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Tip de accumulator GBA 18V...

Cele trei LED-uri verzi ale indicatorului stării de încărcare a accumulatorului (42) indică starea de încărcare a accumulatorului (34). Pentru indicarea stării de încărcare, apăsați tasta (43). Acest lucru este posibil și când accumulatorul este scos din scula electrică.

LED Capacitate

Aprindere continuă de 3 ori cu iluminare de culoare verde	60 - 100%
Aprindere continuă de 2 ori cu iluminare de culoare verde	30 - 60%
Aprindere continuă o dată cu iluminare de culoare verde	5 - 30%

LED Capacitate

Aprindere intermitentă de 3 ori cu 0 – 5% iluminare de culoare verde

Dacă, după apăsarea tastei (43) nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Tip de accumulator ProCORE 18V...

Cele cinci LED-uri verzi ale indicatorului stării de încărcare a accumulatorului (42) indică starea de încărcare a accumulatorului (34). Pentru indicarea stării de încărcare, apăsați tasta (43). Acest lucru este posibil și când accumulatorul este scos din scula electrică.

LED Capacitate

Aprindere continuă de 5 ori cu iluminare de culoare verde	80 - 100%
Aprindere continuă de 4 ori cu iluminare de culoare verde	60 - 80%
Aprindere continuă de 3 ori cu iluminare de culoare verde	40 - 60%
Aprindere continuă de 2 ori cu iluminare de culoare verde	20 - 40%
Aprindere continuă o dată cu iluminare de culoare verde	5 - 20%
Aprindere intermitentă o dată cu iluminare de culoare verde	0 - 5%

Dacă, după apăsarea tastei (43) nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Montarea mânerului de transport (consultați imaginea C)

- Înşurubați mânerul de transport (4) în filetele prevăzute utilizând şuruburile furnizate.

Montare staționară sau flexibilă

▶ Pentru garantarea manevrării în condiții de siguranță, înainte de utilizare scula electrică trebuie montată pe o suprafață de lucru plană și stabilă (de exemplu, un banc de lucru).

Montarea pe o suprafață de lucru (consultați imaginea D1)

- Fixați scula electrică cu şuruburi corespunzătoare pe suprafața de lucru. În acest scop, sunt prevăzute găurile (16).

Montarea pe o masă de lucru Bosch

Mesele de lucru GTA de la Bosch oferă sculei electrice stabilitate pe orice suprafață, datorită picioarelor reglabile pe înălțime. Suporturile pentru piesele de prelucrat ale meselor de lucru servesc la sprijinirea pieselor de prelucrat lungi.

Citiți toate indicațiile de avertizare și instrucțiunile care însoțesc masa de lucru. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate duce la electrocutare, încendiu și/sau răniri grave.

288 | Română

Asamblati corect masa de lucru înainte de a monta scula electrică. Asamblarea corectă este importantă pentru a preveni riscul de prăbușire.
- Montați scula electrică în poziție de transport pe masa de lucru.

Instalare flexibilă (nerecomandat!) (consultați imaginea D2)

Dacă, în cazuri exceptionale, nu va fi posibilă montarea sculei electrice pe o suprafață de lucru plană și stabilă, o puteți fixa temporar, cu ajutorul dispozitivului de protecție împotriva răsturnării.

Fără dispozitivul de protecție împotriva răsturnării, scula electrică nu este așezată sigur și se poate răsturna, în special la tăierea cu unghiuri de îmbinare pe colț maxime.
- Rotiți dispozitivul de protectie împotriva răsturnării (21) în sens orar sau antiorar până când sculă electrică este așezată drept pe suprafața de lucru.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protectie a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Instalația de aspirare a prafului/așchiilor poate fi blocată de praf, așchii sau fragmente desprinse din piesa de prelucrat.

• Opritii scula electrică și extrageți acumulatorii.
• Așteptați până când pânza de ferăstrău se oprește complet.
• Stabiliți cauza blocării și remediați-o.

Aspirarea independentă (consultați imaginea E)

Pentru a colecta mai uşor aşchiile, utilizati sacul de colectare a prafului (2) din pachetul de livrare.

▶ Verificați și curățați după fiecare utilizare sacul de colectare a prafului.
▶ Pentru a evita pericolul de incendiu, la tăierea aluminiului, îndepărtați sacul de colectare a prafului.
- Montați sacul de colectare a prafului (2) la orificiu de eliminare a așchiilor (3).

În timpul tăierii, sacul de colectare a prafului nu trebuie să intre niciodată în contact cu componentele mobile ale aparatului.

Goliți cu regularitate sacul de colectare a prafului.

Aspirarea cu o instalatie exterioroară

Pentru aspirare, puteți racorda la orificiul de eliminare a aschiilor (3) un furtun de aspirator (∅ 35 mm).

- Fixați ferm furtunul de aspirator în orificiul de eliminare a aschiilor (3).

Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Înlocuirea pânzei de ferăstrău

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
La montarea pânzei de ferăstrău purtați mănuși de protectie. În cazul contactului cu pânza de ferăstrău există pericolul de rănire.

Folosiți numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turația de funcționare în gol a sculei dumneavoastră electrice.

Folosiți numai pânze de ferăstrău care corespund specificațiilor din prezentele instrucțiuni și care au fost verificate și marcate corespunzător, conform EN 847-1.

Utilizați numai pânzele de ferăstrău recomandate de către producătorul acestei scule electrice și care sunt adecvate pentru materialul pe care doriți să-l prelucrați. Astfel, se va preveni încălzirea excesivă a dinților de ferăstrău în timpul debitării.

Montarea cu şurubul imbus (consultați imaginea F1–F4)

Demontarea pânzei de ferăstrău:

• Aduceți scula electrică în poziție de lucru.
• Înşurubați şurubul imbus (44) cu ajutorul cheii imbus (5 mm) și, simultan, apăsați dispozitivul de blocare a axului (33) până când se înclichetează.
  – Tineți apăsat dispozitivul de blocare a axului (33) și înșurubați șurubul (44) în sens orar (filet spre stânga!).
• Demontați flança de strângere (45).
  – Rabatați spre spate apărătoarea disc (11), până la opritor.
• Mențineți apărătoarea disc în această poziție și scoateți pânza de ferăstrău (46).
• Coborâți din nou lent apărătoarea.

Montarea pânzei de ferăstrău:

Dacă este necesar, înainte de montare, curățați toate piesele ce urmează a fi montate.

- Rabatați spre spate apărătoarea disc (11). Mențineți apărătoarea-disc în această poziție.

• Puneti pânza de ferăstrău nouă pe flança de strângere interioară (47).
  La montare, aveți grijă ca direcția de tăiere a dinților de ferăstrău (direcția săgeții de pe pânza de ferăstrău) să coincidă cu direcția săgeții de pe apărătoarea!
• Coborâti din nou lent apărătoarea.
• Montați flança de strângere (45) și şurubul imbus (44). Apăsați dispozitivul de blocare a axului (33) până se fixează și strângeți bine şurubul răsucindu-l în sens antiorar.

Montaj cu bolț SDS (consultați imaginea G)

Demontarea pânzei de ferăstrău:

• Aduceți scula electrică în poziție de lucru.
• Tineți apăsat dispozitivul de blocare a axului (33) și deșurubați bolțul SDS (48) în sens orar (filet spre stânga!).
• Demontați flança de strângere (45).
• Rabatați spre spate apărătoarea disc (11), până la opritor.
• Mențineți apărătoarea disc în această poziție și scoateți pânza de ferăstrău (46).
• Coborâți din nou lent apărătoarea.

Montarea pânzei de ferăstrău:

Dacă este necesar, înainte de montare, curățați toate piesele ce urmează a fi montate.

• Rabatați spre spate apărătoarea disc (11). Mențineți apărătoarea-disc în această poziție.
• Puneti pânza de ferăstrău nouă pe flanșa de strângere interioară (47).

La montare, aveți grijă ca direcția de tăiere a dinților de ferăstrău (direcția săgeții de pe pânza de ferăstrău) să coincidă cu direcția săgeții de pe apărătoarea!

• Coborâti din nou lent apărătoarea.
• Montați flança de strângere (45) și bolțul SDS (48). Apăsați dispozitivul de blocare a axului (33) până când se fixează și strângeți bine bolțul SDS răsucindu-l în sens antiorar.

Functionare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Dispozitivul de siguranță la transport (consultați imaginea H)

Dispozitivul de siguranță la transport (36) permite manevrarea mai ușoară a sculei electrice în timpul transportului către diferite puncte de lucru.

Deblocarea sculei electrice (poziție de lucru)

• Împingeți puțin în jos brațul culisant acționând mânerul (9) pentru a decupla dispozitivul de siguranță la transport (36).
• Trageți complet afară dispozitivul de siguranță la transport (36).
• Ridicati lent bratul maşinii.

Asigurarea sculei electrice (poziție de transport)

• Desfiletați șurubul de fixare (32) în cazul în care acesta blochează dispozitivul de tracțiune (1). Trageți complet spre înainte brațul de tăiere și strângeți din nou șurubul de fixare pentru a bloca dispozitivul de tracțiune.
• Desfiletați complet șurubul de reglare (5).
  – Pentru blocarea mesei de lucru (17), trageți de maneta de fixare (19).
• Basculați brațul sculei acționând mânerul (9) până când dispozitivul de siguranță la transport (36) poate fi împins complet în jos.
  Acum brațul de tăiere este blocat în condiții de siguranță în vederea transportului.

Pregătirea lucrului

Prelungirea mesei de lucru pentru ferăstrău (consultați imaginea I)

Piesele de prelucrat lungi trebuie sprijinite sau proptite la capătul liber.

Masa de lucru pentru ferăstrău poate fi prelungită spre stânga și spre dreapta cu ajutorul prelungirilor (14).

- Desfaceti şurubul de fixare (15).

• Trageți complet afară prelungirea mesei de lucru pentru ferăstrău (14) până la lungimea dorită.
  – Pentru fixarea prelungirii mesei de lucru pentru ferăstrău, strângeti din nou şurubul de fixare (15).

Deplasarea șinei opritoare (consultați imaginea J)

La tăierea cu unghiuri de îmbinare pe colț în plan vertical, trebuie să scoateți șina opritoare reglabilă (25).

• Desfaceti şurubul de blocare (49).
• Trageți complet în afară şina opritoare reglabilă (25).
• Strângeti din nou ferm şurubul de blocare (49).

După tăierile cu unghiuri de îmbinare pe colț în plan vertical, împingeti din nou înapoi șina opritoare reglabilă (25)

(desfaceți șurubul de blocare (49); împingeți complet în interior șiina opritoare (25); strângeți din nou șurubul de blocare).

Fixarea piesei de prelucrat (consultați imaginea K)

Pentru garantarea unei siguranțe de lucru optime, piesa de prelucrat trebuie să fie întotdeauna bine fixată.
Nu prelucrați piese care sunt prea mici pentru a putea fi fixate.

• Apăsați strâns piesa de prelucrat pe șinele opritoare (13) și (25).
• Introduceți menghina din pachetul de livrare (26) într-una din găurile (51) prevăzute în acest scop.

290 | Română

• Reglați bara filetată (50) a menghinei în funcție de înălțimea piesei de prelucrat.
• Strângeti ferm bara filetată (50) pentru a fixa astfel piesa de prelucrat.

Reglarea unghiurilor de îmbinare pe colț în plan orizontal și vertical

Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificați reglajele de bază ale sculei electrice și, dacă este necesar, să le restabiliți (consultați „Verificarea și restabilirea reglajelor de bază”).

Înainte de debitare, strângeți întotdeauna ferm maneta de fixare(19). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat.

Reglarea unghiului de îmbinare pe colț în plan orizontal (consultați imaginea L)

Unghiul de îmbinare pe colț în plan orizontal poate fi reglat între 47° (pe partea stângă) și 47° (pe partea dreaptă).

• Detensionați maneta de fixare (19) în cazul în care aceasta este strânsă.
• Tensionați pârghia (20) și răsuciți masa de lucru pentru ferăstrău (17) până când indicatorul de unghiuri (22) prezintă unghiurile de îmbinare pe colț în plan orizontal dorite.
• Strângeti la loc maneta de fixare (19).

Pentru reglarea rapidă și precisă a unghiurilor de îmbinare pe colț utilizate frecvent, masa de lucru pentru ferăstrău este prevăzută cu marcaje crestate (23):

stânga dreapta

0^

45^; 22,5^; 15^15^; 22,5^; 45^

• Detensionați maneta de fixare (19) în cazul în care aceasta este strânsă.
• Trageți pârghia (20) și rotiți masa de lucru pentru ferăstrău (17) spre stânga sau dreapta, până în dreptul marcajului crestat dorit.
• Eliberați din nou pârghia. Pârghia trebuie să se fixeze sonor în marcajul crestat.
• Strângeti la loc maneta de fixare (19).

Reglarea unghiului de îmbinare pe colț în plan vertical (consultați imaginea M)

Unghiul de îmbinare pe colț în plan vertical poate fi configurat între 0° și 45°.
- Trageți complet în afară şina opritoare reglabilă (25).
- Detensionați mânerul de tensionare (31).
- Rabatați brațul sculei acționând mânerul (9) până când indicatorul de unghiuri (38) indică unghiurile de îmbinare pe colț dorite.
- Tineți brațul sculei în această poziție și strângeți din nou ferm mânerul de tensionare (31).

Pentru configurarea rapidă și precisă a unghiurilor standard de 0° și 45°, pe carcasă sunt prevăzute limitatoare de capăt.

- Trageți complet în afară şina opritoare reglabilă (25).

• Detensionați mânerul de tensionare (31).
• Pentru aceasta, rabatați brațul sculei acționând mânerul (9) până la opritor (40) spre dreapta (0°) sau până la opritor (28) spre stânga (45°).
• Strângeti din nou ferm mânerul de tensionare (31).

Punere în funcțiune

Montarea accumulatorului

Utilizați numai accumulatori litiu-ion Bosch originali care au aceeași tensiune ca cea specificată pe plăcuța cu date tehnice a sculei dumneavoastră electrice.
Utilizarea de alți acumulatori poate duce la răniri și pericol de incendiu.
– Împingeți de sus accumulatorul încărcat (34) în compartimentul pentru accumulator al sculei electrice până când accumulatorul este fixat în siguranță în acesta.

Pornirea (consultați imaginea N)

- Pentru punerea în funcțiune a sculei electrice, apăsați mai întâi piedica de pornire (7). Apoi apăsați complet comutatorul de pornire/oprire (8) și mențineți-l apăsat.

Observație: Din considerente privind siguranța, întrerupătorul pornit/oprit (8) nu poate fi blocat, ci trebuie apăsat neîntrerupt, în timpul funcționării ferăstrăului.

Oprire

- Pentru oprire, eliberați întrerupătorul pornit/oprit (8).

Instrucțiuni de lucru

Instrucțiuni generale privind tăierea cu ferăstrăul

Înainte de debitare, strângeti întotdeauna ferm maneta de fixare (19) și pârghia de strângere (31). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat.

Menghinele sau celelalte componente ale sculei electrice. Îndepărtați limitatoarele auxiliare care au fost eventual montate sau ajustați-le în mod corespunzător.

Feriți pânza de ferăstrău de lovituri și şocuri. Nu expuneți pânza de ferăstrău unei apăsări laterale.

Nu prelucrați piese de lucru deformate. Piesa de lucru trebuie să aibă întotdeauna o muchie dreaptă pentru așezare pe șina opritoare.

Piesele de prelucrat lungi și grele trebuie proptite sau sprijinite la capătul liber.

Asigurați-vă că apărătoarea-disc funcționează corespunzător și se poate deplasa liber. La coborârea brațului de tăiere, apărătoarea-disc trebuie să se deschidă. La ridicarea brațului sculei, apărătoarea-disc trebuie să se închidă din nou deasupra pânzei de ferăstrău.

Tăiați numai materialele menționate la paragraful Utilizare conform destinației.

Marcarea liniei de tăiere (consultați imaginea O)

Un fascicul laser vă indică linia de tăiere a pânzei de ferăstrău. Astfel, puteți poziționa exact piesa de prelucrat în vederea tăierii, fără a deschide apărătoarea-disc.

• Pentru aceasta, activați fascicul laser atingând scurt comutatorul de pornire/oprire (8) fără a apăsa piedica de pornire (7).
• Aliniati marcajul executat pe piesa de prelucrat la marginea dreaptă a liniei laser.

Observație: Înainte de efectuarea tăierii, verificați dacă linia de tăiere este indicată corect (vezi „Reglarea laserului“, Pagina 292). Raza laser poate fi deviată, de exemplu, din cauza vibrațiilor produse în timpul unei utilizări intensive.

Pozitia operatorului (consultați imaginea P)

Nu vă poziționați pe aceeași linie cu pânza de ferăstrău, în fața sculei electrice, ci poziționați-vă întotdeauna lateral față de pânza de ferăstrău. Astfel, corpul vă va fi protejat în cazul unui posibil recul.

- Feriți-vă mâinile, degetele și brațele de pânza de ferăstrău care se rotește.

- Nu vă încrucisăți brațele în fața brațului culisant.

Dimensiuni admise pentru piesele de lucru

Dimensiunile maxime ale pieselor de prelucrat:

Unghi de îmbinare pe colț în plan orizontal	Unghi de îmbinare pe colț în plan vertical	înălțime x lățime [mm]
0° 0° 70 x 270
45° (dreapta/ stânga)	0° 70 x 190
0° 45° 45 x 270
45° (stânga) 45° 45 x 190
45° (dreapta) 45° 45 x 190

Dimensiune minimă (= toate piesele de prelucrat care pot fi fixate în partea stângă sau dreaptă a pânzei de ferăstrău cu ajutorul menghinei din pachetul de livrare): 100 x 40 mm (lungime x lătime)

adâncimea maximă de tăiere (0°/0°): 70 mm

Înlocuirea plăcilor intermediare (consultați imaginea Q)

Plăcile intermediare (18) se pot uza după o utilizare mai îndelungată a sculei electrice.

Înlocuiti plăcile intermediare defecte.

- Aduceți scula electrică în poziție de lucru.

- Deşurubați şuruburile (53) cu ajutorul cheii hexagonale (41) și extragetți plăcile intermediare vechi.

- Montați noua placă intermediară din partea dreaptă.

- Înşurubați placa intermediară cu şuruburile (53) cât mai departe posibil spre dreapta, astfel încât pânza de ferăstrău, pe întreaga lungime, să nu intre în contact cu placa intermediară.

- Repetați etapele de lucru în mod analog la montarea noi plăci intermediare din partea stângă.

Tăiere cu ferăstrăul

Înainte de debitare, strângeți întotdeauna ferm maneta de fixare (19) și pârghia de strângere (31). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat.

Tăierea fără mișcare de tracțiune (retezare) (consultați imaginea R)

• Pentru tăierile fără mișcare de tractiune (piese de prelucrat mici), desfaceți șurubul de fixare (32) în cazul în care acesta este strâns. Împingeți brațul sculei până la opritor în direcția șinelor opritoare (13) și strângeți din nou șurubul de fixare (32).
• Dacă este necesar, reglați unghiul de îmbinare pe colț în plan orizontal și/sau vertical dorit.
• Apăsați strâns piesa de prelucrat pe șinele opritoare (13) și (25).
• Fixați ferm piesa de prelucrat în funcție de dimensiunile acesteia.
• Porniți scula electrică.
• Coborâti lent brațul sculei acționând mânerul (9).
• Debitați cu avans uniform piesa de prelucrat.
• Deconectați scula electrică și așteptați ca pânza de ferăstrău să se oprească complet.
• Ridicati lent bratul sculei.

Tăiere cu mișcare de tracțiune

• Pentru tăierile cu ajutorul dispozitivului de tractiune (1) (piese de prelucrat late), desfaceți șurubul de fixare (32) în cazul în care acesta este strâns.
• Dacă este necesar, reglați unghiul de îmbinare pe colț în plan orizontal și/sau vertical dorit.
• Apăsați strâns piesa de prelucrat pe șinele opritoare (13) și (25).
• Fixați ferm piesa de prelucrat în funcție de dimensiunile acesteia.
• Trageți brațul sculei de pe șina opritoare (13) până când pânza de ferăstrău ajunge în fața piesei de prelucrat.
• Porniți scula electrică.
• Coborâti lent brațul sculei acționând mânerul (9).
• Acum apăsați brațul sculei în direcția șinelor opritoare (13) și (25) și debitați cu avans uniform piesa de prelucrat.
• Deconectați scula electrică și așteptați ca pânza de ferăstrău să se oprească complet.
• Ridicati lent bratul sculei.

Reglarea limitatorului de adâncime (tăierea unui canal) (consultați imaginea S)

Limitatorul de adâncime trebuie deplasat dacă doriți să tăiați un canal.
- Rabatați în exterior limitatorul de reglare a adâncimii (30).
- Rabatați brațul culisant cu mânerul (9) în poziția dorită.
- Răsuciți șurubul de reglare (5) până când capătul șurubului ajunge să atingă limitatorul de reglare a adâncimii (30).
- Ridicati lent bratul maşinii.

Piese de lucru speciale

Atunci când tăiați piese de lucru îndoite sau rotunde, acestea trebuie asigurate în mod special împotriva alunecării. La linia de tăiere nu trebuie să existe niciun spațiu, cât de mic, între

292 | Română

piesa de lucru, șina opritoare și masa de lucru pentru ferăstrău.

Dacă este necesar, va trebui să confeționați suporturi speciale de susținere.

Verificarea și refacerea reglajelor de bază

Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificați reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceți.

În acest scop aveți nevoie de experiență și de o unealtă specială corespunzătoare.

Această operație se execută rapid și fiabil la un centru de service și asistență tehnică post-vânzări Bosch.

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Reglarea laserului

Observație: Pentru testarea funcției laser, scula electrică trebuie să fie racordată la rețeaua de alimentare cu energie electrică.

În timpul reglării laserului (de exemplu, la deplasarea brațului sculei), nu acționați în niciun caz comutatorul de pornire/oprire. O pornire involuntară a sculei electrice poate provoca răniri.

• Aduceți scula electrică în poziție de lucru.
• Rotiți masa de lucru pentru ferăstrău (17) până la marcajul crestat (23) pentru 0°. Pârghia (20) trebuie să se fixeze sonor în marcajul crestat.

Verificarea (consultați imaginea T1)

• Trasați pe piesa de prelucrat o linie de tăiere dreaptă.
• Coborâti lent bratul sculei actionând mânerul (9).
  – Îndreptați piesa de prelucrat astfel încât dinții pânzei de ferăstrău să se alinieze la linia de tăiere.
• Fixați piesa de prelucrat în această poziție și ridicati din nou lent bratul sculei.
• Fixati ferm piesa de prelucrat.
• Conectați fasciculul laser cu ajutorul comutatorului (8), fără a apăsa piedica de pornire (7).

Fasciculul laser trebuie să fie coliniar pe toată lungimea sa cu linia de tăiere de pe piesa de prelucrat, chiar și atunci când brațul sculei este coborât.

Reglarea (consultați imaginea T2)

- Răsuciți șurubul de reglare (54) cu o șurubelniță adecvată, până când fasciculul laser este paralel pe toată lungimea sa cu linia de tăiere de pe piesa de prelucrat.

O rotire executată în sens antiorar deplasează fasciculul laser de la stânga la dreapta, iar o rotire în sens orar deplasează fasciculul laser de la dreapta la stânga.

Reglarea unghiului de îmbinare pe colț standard în plan vertical la 0°

- Aduceți scula electrică în poziție de transport.

- Rotiți masa de lucru pentru ferăstrău (17) până la marcajul crestat (23) pentru 0°. Pârghia (20) trebuie să se fixeze perceptibil în marcajul crestat.

Verificare (consultați imaginea U1)

- Reglați şablonul de unghiuri la 90° și aşezati-l pe masa de lucru pentru ferăstrău (17).

Brațul șablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (46) pe întreaga lungime.

Reglarea (consultați imaginea U2)

• Detensionati mânerul de tensionare (9).
• Desfaceti contrapiulițele șurubului opritor (39) cu ajutorul unei chei inelare sau fixe uzuale (10 mm).
• Rotiți şurubul opritor în sens orar sau antiorar până când brațul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime.
• Strângeti din nou ferm mânerul de tensionare (31).
• Apoi strângeti din nou ferm contrapiulițele de la şurubul opritor (39).

În cazul în care, după reglare, indicatorul de unghiuri (38) nu este coliniar cu marcajul de 0° al scalei (37), desfaceți şurubul (55) cu o şurubelnită cu capul în cruce și aliniați indicatorul de unghiuri de-a lungul marcajului de 0°.

Reglarea unghiului de îmbinare pe colț standard în plan vertical la 45°

• Aduceți scula electrică în poziție de lucru.
• Rotiți masa de lucru pentru ferăstrău (17) până la marcajul crestat (23) pentru 0°. Pârghia (20) trebuie să se fixeze sonor în marcajul crestat.
• Detensionați mânerul de tensionare (31) și rotiți brațul sculei acționând mânerul (9) până la opritor spre stânga (45°).

Verificarea (consultați imaginea V1)

- Reglați şablonul de unghiuri la 45° și aşezati-l pe masa de lucru pentru ferăstrău (17).

Bratul şablonului de unghiuri trebuie să fie paralel cu pânza de ferăstrău (46) pe întreaga lungime.

Reglarea (consultați imaginea V2)

• Detensionați mânerul de tensionare (31).
• Desfaceti contrapiulițele șurubului opritor (29) cu ajutorul unei chei inelare sau fixe uzuale (10 mm).
• Rotiți şurubul opritor în sens orar sau antiorar până când brațul şablonului de unghiuri este paralel cu pânza de ferăstrău pe întreaga lungime.
• Strângeti din nou ferm mânerul de tensionare (31).
• Apoi strângeti din nou ferm contrapiulițele de la șurubul opritor (29).

Dacă, după reglare, indicatorul de unghiuri (38) nu este coliniar cu marcajele de 45° ale scalei gradate (37), verificați mai întâi încă o dată reglajul de 0° pentru unghiul de îmbinare pe colț în plan vertical și indicatoarele de unghiuri. Apoi reglați din nou unghiul de îmbinare pe colț de 45°.

Alinierea indicatorului de unghiuri (în plan orizontal) (consultați imaginea W)

- Aduceți scula electrică în poziție de lucru.

- Rotiți masa de lucru pentru ferăstrău (17) până la marcajul crestat (23) pentru 0°. Pârghia (20) trebuie să se fixeze sonor în marcajul crestat.

Verificarea

Indicatoarele de unghiuri (22) trebuie să fie coliniare cu marcajul de 0° al scalei (24).

Reglarea

- Desfaceți şurubul (56) cu ajutorul unei şurubelniței cu capul în cruce și aliniați indicatorul de unghiuri de-a lungul marcajului de 0°.

- Strângeti din nou ferm şurubul.

Transportul (consultați imaginea X)

Înainte de transportarea sculei electrice, trebuie să parcurgeți următoarele etape:

• Desfaceți șurubul de fixare (32) în cazul în care acesta este strâns. Trageți complet înspre înainte brațul sculei și strângeti din nou ferm șurubul de fixare.
• Aduceți scula electrică în poziție de transport.
• Scoateți toate accesoriiile care nu pot fi fixate ferm pe scula electrică. În vederea transportului, depozitați pânzele de ferăstrău nefolosite într-un recipient închis dacă este posibil.
• Transportați scula electrică ținând-o de mânerul de transport (4).
  ▶ Pentru transportul sculei electrice folosiți numai echipamentele de transport și în niciun caz dispozitivele de protecție.

Întreținerea și servisarea

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Apărătoarea trebuie întotdeauna să se poată mișca liber și să se închidă automat. De aceea, mențineți permanent curată zona din jurul apărătorii.

După fiecare operație îndepăratați praful și așchiile, prin suflare cu aer comprimat sau cu o pensulă.

Curățați cu regularitate rola culisantă (12).

Accesorii

	Număr de identificare
Menghină 1 609 B04 224
Plăci intermediare	1 609 B05 242
Sac de colectare a prafului 1 609 B06 278

	Număr de identificare
Pânze de ferăstrău „Standard” pentru lemn și placaje, paneluri și sipci
Pânză de ferăstrău de 216 x 30 mm, cu 24 de dinți	2 608 837 721
Pânză de ferăstrău de 216 x 30 mm, cu 48 de dinți	2 608 837 723
Pânze de ferăstrău „Expert” pentru lemn și placaje, paneluri și sipci
Pânză de ferăstrău de 216 x 30 mm, cu 24 de dinți	2 608 644 518
Pânză de ferăstrău de 216 x 30 mm, cu 48 de dinți	2 608 644 519
Pânze de ferăstrău pentru lemn și placaje, paneluri și sipci (AUSTRALIA 3 601 M41 040)
Pânză de ferăstrău de 216 x 30 mm, cu 24 de dinți	2 608 644 646
Pânze de ferăstrău „Standard” pentru material plastic și metale neferoase
Pânză de ferăstrău de 216 x 30 mm, cu 64 de dinți	2 608 837 776
Pânze de ferăstrău „Expert” pentru material plastic și metale neferoase
Pânză de ferăstrău de 216 x 30 mm, cu 66 de dinți	2 608 644 543

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi: www.bosch-pt.com Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesorile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 294).

Български
