Typ výrobku	Bezdrátová pokosová pila
Značka a model	Bosch GCM 18V-216 Professional
Referenční číslo	3 601 M41 0.. / 3 601 M41 0B0
Rozměry pilového kotouče	Průměr 216 mm, otvor 30 mm (nebo 25,4 mm), tloušťka 1,2-1,8 mm
Otáčky naprázdno	4 600 ot./min
Hmotnost	15,1-16,1 kg (podle baterie)
Napájení	Lithium-iontová baterie 18 V (typ GBA 18V... nebo ProCORE18V...)
Maximální řezné kapacity (0°/0°)	70 x 270 mm (výška x šířka)
Rozsah úhlu pokosu (vodorovný)	-47° až +47°
Rozsah úhlu sklonu (svislý)	0° až 45°
Integrovaný laser	Třída 1M, 650 nm, < 0,39 mW
Hladina hluku (akustický tlak)	95 dB(A); výkon 104 dB(A)
Hlavní funkce	Rovné řezy, podélné, příčné, pokosové, zkosené; řezání s radiálním pohybem/bez; drážkování
Bezpečnostní zařízení	Kyvný ochranný kryt, blokování vřetena, transportní pojistka, blokování zapnutí
Dodávané příslušenství	Sáček na prach, přepravní rukojeť, SDS vřeteno, svěrka, imbusový klíč
Údržba a čištění	Čistěte větrací štěrbiny, kluzný válec; vyměňte opotřebené štípače; kontrolu základního nastavení proveďte v autorizovaném servisu
Náhradní díly a opravitelnost	Náhradní díly dostupné přes Bosch; oprava možná do 5 dnů prostřednictvím SAV DIRECT
Záruka a servis	Poprodejní servis Bosch: tel. [phone] (Francie), [e-mail]
Provozní teploty	-20 až +50 °C (zatížení: 0 až +45 °C)
Doporučené nabíječky	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Často kladené otázky - GCM 18V-216 Professional BOSCH

Jaká je maximální řezná kapacita GCM 18V-216?

Při rovném řezu (0° pokosu a 0° sklonu) je maximální výška 70 mm a šířka 270 mm. Při pokosu 45° se šířka snižuje na 190 mm.

Jak vyměnit pilový kotouč?

Vyjměte baterii. Pomocí imbusového klíče povolte šroub s vnitřním šestihranem (levý závit) nebo SDS vřeteno. Držte stisknuté blokování vřetena. Vyjměte šroub, přírubu a poté kotouč. Nasaďte nový kotouč podle směru otáčení, nasaďte přírubu a utáhněte. Používejte ochranné rukavice.

Jakou baterii mohu s touto pilou použít?

Používejte výhradně originální Lithium-Iontové baterie Bosch 18 V, modely GBA 18V... nebo ProCORE18V.... Kompatibilní nabíječky jsou AL 18.., AL 36.., GAL 18V-..., atd.

Jak nastavit úhel pokosu a sklonu?

Pro pokos povolte blokovací tlačítko (19), otočte stůl a zacvakněte požadovaný úhel. Pro sklon povolte páčku (31), naklopte rameno nástroje a znovu utáhněte. Přednastavené zářezy usnadňují běžné úhly (0°, 15°, 22,5°, 45°).

Jak aktivovat vodicí laser?

Lehce stiskněte spínač Zap/Vyp (8), aniž byste stiskli blokování zapnutí (7). Laserový paprsek zobrazí linii řezu. Pro seřízení použijte seřizovací šroub (54).

Jaké jsou základní bezpečnostní pokyny?

Přečtěte si všechna varování. Používejte ochranné brýle, chrániče sluchu, protiprachovou masku. Nikdy neumísťujte ruce do oblasti řezu. Používejte svěrky. Ujistěte se, že je obrobek řádně upevněn. Před jakýmkoli seřízením odpojte baterii.

Jak nainstalovat pilu na stojan?

Připevněte pilu na rovný a stabilní povrch pomocí otvorů (16) a vhodných šroubů. Můžete také použít pracovní stojan Bosch GTA. Pro flexibilní instalaci vysuňte protipřevrácení nohu (21).

Co dělat při zablokování pilového kotouče?

Pilu vypněte, počkejte na úplné zastavení kotouče, poté vyjměte baterii. Uvolněte zaseknutý obrobek. Zkontrolujte, zda není kotouč poškozen.

Jak udržovat pilu?

Pravidelně čistěte větrací štěrbiny, kluzný válec a ochranný kryt. Vyměňte opotřebené štípače. Pro základní seřízení obraťte se na autorizovaný servis Bosch.

Jak bezpečně přepravovat pilu?

Uveďte pilu do přepravní polohy: zablokujte stůl, vytáhněte rameno nástroje zcela dopředu, utáhněte upínací šroub, poté sklopte rameno a zacvakněte transportní pojistku (36). Přenášejte pilu za přepravní rukojeť (4). Vyjměte baterii.

NÁVOD K OBSLUZE GCM 18V-216 Professional BOSCH

cs Původní návod k použivání

Čeština.... Stránka 196

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.

▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.

Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete serízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.

Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpeči požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění k pokosovým pilám

Pokosové pily jsou určeny křezání dřeva nebo materiálů dřevu podobných. Nelze je používat s dělicími kotouči křezání železitých materiálů, jako jsou tyče, šrouby apod. Brusný prach může způsobit zaseknutí spodního ochranného krytu. Jiskry z broušení

198 | Čeština

mohou spálit spodní ochranný kryt, vkládací desku nebo jiné plastové části.

Využívejte svěrek k upevnění obrobku, kdykoli to bude možné. Budete-li přidržovat obrobek rukou, držte jej ve vzdálenosti nejméně 100 mm od obou stran pilového kotouče. Nepoužívejte pilu křezání kusů, které jsou příliš malé na upevnění pomocí svěrky nebo na přidržení rukou. Pokud ruku položíte příliš blízko pilového kotouče, zvyšuje se riziko zranění při kontaktu s kotoučem.
Obrobek musíte upevnit svěrkami nebo jej přidržet k dorazové liště i ke stolu. Obrobek při řezání nikdy nedržte jen v ruce. Nepřipevněné nebo pohyblivé obrobky mohou být odhozeny vysokou rychlostí a způsobit zranění.
Pilu při řezání obrobkem tlačte. Nikdy pilu obrobkem netahejte. Řez provedete tak, že nejprve zvednete hlavici pily a přetáhnete ji bez řezání přes obrobek. Poté zapnete motor, stlačite hlavici pily a obrobek tlačením rozříznete. Pokud byste prováděli řez tahem, kotouč by se mohl dostat navrch obrobku a být prudce odhozen směrem k obsluze stroje.
Nikdy nepokládejte ruce přes linku zamýšleného řezu před kotoučem pily ani za ním. Přidržování obrobku opačnou rukou, tzn. přidržování levou rukou na pravé straně pilového kotouče a naopak, je velmi nebezpečné.
Je-li kotouč v pohybu, nepřibližujte se rukou za dorazovou lištu k pilovému kotouči ani z jedné strany na méně než 100 mm, at už za účelem odstranění úlomků dřeva, či z jiného důvodu. Je možné, že neodhadnete správně vzdálenost ruky od kotouče a můžete se vážně zranit.
Obrobek si před řezáním pečlivě prohlédněte. Pokud je pokřivený nebo prohnutý, připevněte jej vnější stranou oblouku k dorazové liště. Vždy zkontrolujte, zda podél zamýšleného řezu mezi obrobkem, dorazovou lištou a stole m není žádná mezera. Prohnuté nebo pokřivené obrobky se mohou protočit nebo posunout a při řezání mohou sevřít pilový kotouč. V obrobku by se neměly nacházet žádné hřebíky ani cizí předměty.
Pilu nepoužívejte, dokud nemáte ze stolu sklizené veškeré nářadí, piliny apod. a nezůstává na něm pouze obrobek. Drobné úlomky dřeva nebo jiný materiál, který přijde do kontaktu s otáčejícím se kotoučem, může být odhozen vysokou rychlostí.
Vždy řežte pouze jeden obrobek. Navrstvené obrobky nelze řádně připevnit a mohou sevřít pilový kotouč nebo se při řezání pohnout.
▶ Před používáním se ujistěte, že je pila přimontovaná nebo položená na pevné rovné ploše. Pevná rovná plocha snižuje riziko, že bude pila nestabilní.
Práci si předem naplánujte. Pokaždé, když měníte nastavení sklonu a úhlu řezu, se ujistěte, že dorazová lišta dostatečně podpírá obrobek a nepřekáží kotouči ani ochrannému systému. S vypnutým nástrojem a bez

obrobku provedte naprázdno zkušební řez a ujistěte se, že dorazová lišta nepřekáží ani nehrozí její poškození.

Pokud řežete obrobek, který je širší nebo delší než vršek stolu pily, řádně jej podepřete pomocí nástavců ke stolu, koz na řezání dřeva apod. Obrobky, které jsou širší nebo delší než stůl pokosové pily a nejsou podepřeny, se mohou překlopit. Pokud se odřezek nebo obrobek překlopí, mohl by nadzdvihnout spodní ochranný kryt nebo by mohl být odhozen otáčejícím se kotoučem.
▶ Nevyužívejte další osoby namísto nástavců ke stolu nebo jako další oporu. Nedostatečná opora obrobku může způsobit sevření kotouče nebo posunutí obrobku během řezání, a může tak vás nebo vašeho pomocníka stáhnout k otáčejícímu se kotouči.
▶ Odřezek se nesmí vzpříčit ani jinak přitisknout k otáčejícímu se kotouči. Je-li odřezek upevněný, například dorazy, může se vzpříčit proti kotouči a být prudce odhozen.
Kulaté materiály jako tyče a roury vždy pečlivě upevněte. Tyče mají tendenci se při řezání otáčet, což způsobí, že se kotouč zakousne a vtáhne vám ruku i s obrobkem pod kotouč.
▶ Před začátkem řezání obrobku nechte kotouč dosáhnout plné rychlosti otáčení. To pomůže snížit riziko, že bude obrobek odhozen.
Pokud se obrobek nebo kotouč zasekne, pokosovou pilu vypněte. Počkejte, než se všechny pohybující se části zastaví, vytáhněte zástrčku ze zásuvky a/nebo odejměte baterii. Teprve poté odstraňte zaseknutý materiál. Pokud byste s řezáním pokračovali i přes zaseknutý obrobek, mohli byste nad strojem ztratit kontrolu nebo poškodit pokosovou pilu.
▶ Po dokončení řezu uvolněte spínač, podržte hlavici pily dole a počkejte, než se kotouč zastaví. Teprve poté odeberte odřezek. Přibližovat se rukou k dobíhajícímu kotouči je velmi nebezpečné.
Pokud provádíte pouze částečný řez nebo pouštíte spínač dříve, než je hlavice pily ve spodní poloze, držte pevně rukojet. Brzdění kotouče může způsobit, že bude hlavice pily nečekaně stažena dolů, a tím může dojít ke zranění.
▶ Udržujte pracoviště v čistotě. Smíchání materiálu je mimořádně nebezpečné. Lehký kovový prach může vzplanout nebo vybuchnout.
Nepoužívejte tupé, popraskané, zprohýbané nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně rozvedenými zuby způsobují kvůli úzké spáře řezu zvýšené tření, svírání pilového kotouče a zpětný ráz.
Nepoužívejte pilové koutouče z vysokolegované rychlořezné oceli (oceli HSS). Takové pilové kotouče mohou lehce prasknout.
Používejte vždy jen kotouče se správnou velikostí i tvarem (diamantovým nebo oblým) upínacího otvoru. Pilové kotouče, které neodpovídají upevňovacímu systému pily, se budou otáčet

nerovnoměrně a mohou způsobit ztrátu kontroly nad nářadím.

Když elektronářadí běží, nikdy neodstraňujte z místa řezu odřezky, dřevěné třísky atd. Uveďte nejprve rameno nářadí do klidové polohy a elektronářadí vypněte.
▶ Po práci se nedotýkejte pilového kotouče, dokud nevychladne. Pilový kotouč je při práci velmi horký.
Nikdy nesmíte dopustit, aby byly výstražné štítky na elektronářadí nečitelné.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Elektrické nářadí se dodává s výstražným štítkem (viz tabulku „Symboly a jejich význam“).

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslepení osob, nehody nebo

poškození zraku.

▶ Laserový paprsek nemiřte na osoby, které se dívají dalekohledem a podobně. Může dojít k poškození jejich zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Nevyměňujte zabudovaný laser za laser jiného typu. Laser, který není vhodný pro toto elektronářadí, může vyvolat nebezpečí pro osoby.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

▶ Pro sledování zdroje záření nepoužívejte optické přístroje, jako dalekohled atd. Může dojít k poškození zraku.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.

Symboly

Následující symboly mohou mít význam při používání vašeho elektronářadí. Zapamatujte si prosím symboly a jejich význam. Správný výklad symbolů vám pomáhá elektronářadí lépe a bezpečněji používat.

Symboly a jejich význam

Laserové záření Nedívejte se přímo do optiky teleskopu Laser třídy 1M

Nedávejte ruce do oblasti řezání, když elektronářadí běží. Při kontaktu s pilovým kotoučem hrozí nebezpečí poranění.

Noste ochrannou masku proti prachu.

Noste ochranné brýle.

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Nebezpečná oblast! Mějte ruce, prsty nebo paže co možná nejdále od této oblasti.

Při řezání vertikálních pokosových úhlů je nutné nastavitelnou dorazovou lištu vytáhnout ven.

3 601 M41 000, Dbejte na rozměry pilového kotouče.
3 601 M41 040: Průměr otvoru musí bez vůle pasovat na

vřetého harádi. Pokud je hútne pouzit redukce, dbejte na to, aby rozměry redukce odpovídaly tlouštce těla kotouče a průměru otvoru pilového kotouče a dále průměru vřetena nářadí. Pokud možno používejte redukce, které jsou součástí dodávky pilového kotouče. Průměr pilového kotouče musí souhlasit s údajem na symbolu.

3 601 M41 0B0:

Symboly a jejich význam

Ukazuje směr otáčení čepu SDS pro utáhnutí pilového kotouče (proti směru hodinových ručiček) a pro povolení pilového kotouče (po směru hodinových ručiček).

Přečtěte si všechna bezpečnostní

upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektronářadí je určené jako stacionární stroj k provádění podélných a příčných řezů s rovným průběhem řezu do tvrdého a měkkého dřeva a dále dřevotřískových a dřevovláknitých desek. Přitom jsou možné horizontální pokosové úhly od -47° do +47° a vertikální pokosové úhly od 0° do +45°.

Při použití příslušných pilových kotoučů je možné řezání hliníkových profilů a plastu.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.

(1) Zákluzové vedení
(2) Vak na prach ^A)
(3) Vyfukování třísek
(4) Přepravní držadlo
(5) Seřizovací šroub hloubkového dorazu
(6) Ochranný kryt laseru
(7) Blokování zapnutí vypínače
(8) Vypínač
(9) Rukojet
(10) Ochranný kryt
(11) Kyvný ochranný kryt
(12) Vodicí váleček
(13) Dorazová lišta
(14) Prodloužení stolu pily
(15) Upínací šroub prodloužení stolu pily
(16) Montážní otvory
(17) Stül pily
(18) Vkládací deska
(19) Zajišťovací knoflík pro libovolné pokosové úhly (horizontální)

(20) Páčka pro přednastavení pokosového úhlu (horizontální)
(21) Ochrana proti překlopení
(22) Ukazatel pokosového úhlu (horizontálního)
(23) Zářezy pro standardní pokosové úhly (horizontální)
(24) Stupnice pokosového úhlu (horizontálního)
(25) Přestavitelná dorazová lišta
(26) Šroubová svěrka
(27) Usměrňovač třísek
(28) Doraz pro standardní pokosový úhel 45° (vertikální)
(29) Šroub dorazu pro pokosový úhel 45° (vertikální)
(30) Hloubkový doraz
(31) Zajišťovací páčka pro libovolné pokosové úhly (vertikální)
(32) Zajišťovací šroub zákluzového vedení
(33) Aretace vřetena
(34) Akumulátor

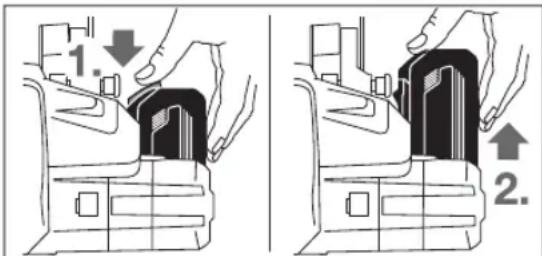

(35) Odjišťovací tlačítko akumulátoru
(36) Přepravní pojistka
(37) Stupnice pro pokosový úhel (vertikální)
(38) Ukazatel pro pokosový úhel (vertikální)
(39) Šroub dorazu pro pokosový úhel 0° (vertikální)
(40) Doraz pro standardní úhel sklonu 0° (vertikální)
(41) Klič na vnitřní šestihran (5 mm)
(42) Ukazatel stavu nabití akumulátoru
(43) Tlačítko pro zobrazení stavu nabití
(44) Šroub s vnitřním šestihranem pro upevnění pilového kotouče
(45) Upínací příruba
(46) Pilový kotouč
(47) Vnitřní upínací příruba
(48) Čep SDS
(49) Aretační šroub přestavitelné dorazové lišty
(50) Závitová tyč
(51) Otvory pro šroubovou svěrku
(52) Výstupní otvor laserového paprsku
(53) Šrouby vkládací desky
(54) Seřizovací šroub polohování laseru (rovnoběžnost)
(55) Šroub ukazatele úhlu (vertikálního)
(56) Šroub ukazatele úhlu (horizontálního)

A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Pokosová pila se zákluzem GCM 18V-216 GCM 18V-216
Číslo zboží		3 601 M41 0..	3 601 M41 0B0
Otáčky naprázdno min	-1	4 600	4 600
Typ laseru nm 650 650
	mW < 0,39 < 0,39
Třída laseru 1M 1M
Divergence laserové čáry mrad (plný úhel) 1,0 1,0
Hmotnost podle EPTA-Procedure 01:2014	kg 15,1–16,1	A)	15,1–16,1A)
Dovolená teplota prostředí
– při nabíjení °C 0 až +45 0 až +45
– při provozu B) a při skladování	°C	-20 až +50	-20 až +50
Doporučené akumulátory		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Doporučené nabíječky		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Doporučené nabíječky pro indukční akumulátory		GAL 18.. W	GAL 18.. W
Rozměry vhodných pilových kotoučů
Průměr pilového kotouče	mm 216 216
Tlouštka těla kotouče	mm	1,2–1,8	1,2–1,8
Průměr otvoru	mm	30	25,4

A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C
Přípustné rozměry obrobku (viz „Přípustné rozměry obrobku“, Stránka 205)

Informace o hluku

Hodnoty hlučnosti zjištěny podle EN 62841-3-9.

Hladina hluku elektronářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 95 dB(A); hladina akustického výkonu 104 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Hodnota hluku, uvedená v těchto pokynech, byla změřena pomocí normované měřicí metody a lze ji použit pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení hlukem.

Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se

nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit.

Montáž

▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Obsah dodávky

Podívejte se na zobrazení obsahu dodávky na začátku návodu k obsluze.

Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly:

202 | Čeština

– Pokosová pila se zákluzem s namontovaným pilovým kotoučem
- Vak na prach (2)
– Přepravní držadlo (4), 2 šrouby pro montáž
- Čep SDS (48)
- Šroubová svěrka (26)
- Klíč na vnitřní šestihran (41)

Upozornění: Zkontrolujte elektronářadí pro případná poškození.

Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se, či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz.

Poškozené ochranné přípravky a díly musíte nechat opravit nebo vyměnit v oprávněném servisu.

Nabíjení akumulátoru

▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.

Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.

Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.

▶ Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit.

Vyjmutí akumulátoru (viz obrázek A)

Akumulátor (34) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (35). Pokud je akumulátor nasazený do elektronářadí, drží ho v příslušné poloze pružina.

Pro vyjmutí akumulátoru (34) stiskněte odjišťovací tlačítko (35) a akumulátor vytáhněte směrem nahoru z elektronářadí. Nepoužívejte přitom násilí.

Ukazatel stavu nabití akumulátoru (viz obrázek B)

Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Typ akumulátoru GBA 18V...

Tři zelené LED ukazatele stavu nabití akumulátoru (42) indikují stav nabití akumulátoru (34). Pro zobrazení stavu nabití stiskněte tlačítko (43). Je to možné také při vyjmutém akumulátoru.

LED Kapacita

Trvale svítí 3 zelené 60–100 %

Trvale svítí 2 zelené 30–60 %

Trvale svítí 1 zelená 5–30 %

Blikají 3 zelené 0–5 %

Pokud po stisknutí tlačítka (43) nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Typ akumulátoru ProCORE 18V...

Pět zelených LED ukazatele stavu nabití akumulátoru (42) indikuje stav nabití akumulátoru (34). Pro zobrazení stavu nabití stiskněte tlačítko (43). Je to možné také při vyjmutém akumulátoru.

LED Kapacita

Trvale svítí 5 zelených 80–100 %

Trvale svítí 4 zelené 60–80 %

Trvale svítí 3 zelené 40–60 %

Trvale svítí 2 zelené 20–40 %

Trvale svítí 1 zelená 5–20 %

Bliká 1 zelená 0–5 %

Pokud po stisknutí tlačítka (43) nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Montáž přepravního držadla (viz obrázek C)

– Přepravní držadlo (4) přišroubujte pomocí přiložených šroubů do určených závitů.

Stacionární nebo flexibilní montáž

K zaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou a stabilní pracovní plochu (např. pracovní stůl).

Montáž na pracovní plochu (viz obrázek D1)

– Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory (16).

Montáž na pracovní stůl Bosch

Pracovní stoly GTA od firmy Bosch poskytují elektronářadí oporu na každém podkladu díky výškově nastavitelným nohám. Podpěry obrobku pracovních stolů slouží k podepření dlouhých obrobků.

Přečtěte si všechna varovná upozornění a všechny pokyny přiložené k pracovnímu stolu. Nedodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

▶ Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezchybné smontování je důležité, aby se zamezilo riziku zhroucení.
- Na pracovní stůl montujte elektronářadí v přepravní poloze.

Flexibilní ustavení (nedoporučeno!) (viz obrázek D2)

Pokud ve výjimečných případech není možné namontovat elektronářadí na rovnou a stabilní pracovní plochu, můžete ho provizorně nainstalovat s ochranou proti překlopení.

Bez ochrany proti překlopení nestojí elektronářadí bezpečně a zejména při rezání maximálních horizontálních nebo vertikálních pokosových úhlů se může převrhnout.
- Ochranu proti překlopení (21) zašroubujte nebo vyšroubujte natolik, aby elektronářadí stálo rovně na pracovní ploše.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

– Pokud možno používejte pro daný materiál vhodné odsávání prachu.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat.

• Vypněte elektronářadí a vyjměte akumulátor.
• Počkejte, dokud se pilový kotouč úplně nezastaví.
• Zjistěte příčinu zablokování a odstraňte ji.

Interní odsávání (viz obrázek E)

▶ Vak na prach po každém použití zkontrolujte a vyčistěte.
▶ Abyste zabránili nebezpečí požáru, při řezání hliníku vak na prach odstraňte.
- Nasad'te vak na prach (2) na vyfukovací hrdlo (3).

Vak na prach nesmí nikdy během řezání přijít do styku s pohyblivými díly nářadí.

Vak na prach včas vyprázdněte.

Externí odsávání

Pro odsávání můžete k vyfukování třísek (3) připojit i hadici vysavače (∅ 35 mm).

– Nasad'te hadici vysavače pevně do vyfukování třísek (3). Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Výměna pilového kotouče

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.

Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí.

Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou vyzkoušené podle EN 847-1 a příslušně označené.

Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektrického nářadí a jsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání zubů kotouče při řezání.

Montáž se šroubem s vnitřním šestihranem (viz obrázky F1-F4)

Vymontování pilového kotouče:

– Dejte elektronářadí do pracovní polohy.
- Otáčejte šroubem s vnitřním šestihranem (44) pomocí klíče na vnitřní šestihrany (5 mm) a současně tiskněte aretaci vřetene (33), až tato zaskočí.
- Podržte aretaci vřetene (33) stlačenou a šroub (44) vyšroubujte ve směru hodinových ručiček ven (levý závit!).
- Sejměte upínací přírubu (45).
- Odklopte kyvný ochranný kryt (11) dozadu až na doraz.
- Podržte kyvný ochranný kryt v této poloze a vyjměte pilový kotouč (46).
- Kyvný ochranný kryt pomalu uved'te opět dolů.

Namontování pilového kotouče:

Je-li to nutné, očistěte před namontováním všechny montované díly.

– Odklopte kyvný ochranný kryt (11) dozadu. Podržte kyvný ochranný kryt v této poloze.
– Nasad'te nový pilový kotouč na vnitřní upínací přírubu (47).
Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu!
- Kyvný ochranný kryt pomalu uved'te opět dolů.

204 | Čeština

- Nasad'te upínací přírubu (45) a šroub s vnitřním šestihranem (44). Stlačte aretaci vřetene (33), až tato zapadne, šroub pevně utáhněte proti směru hodinových ručiček.

Montáž s čepem SDS (viz obrázek G)

Vymontování pilového kotouče:

– Dejte elektronářadí do pracovní polohy.
- Držte aretaci vřetena (33) stisknutou a odšroubujte čep SDS (48) ve směru hodinových ručiček (levý závit!).
- Sejměte upínací přírubu (45).
– Odklopte kyvný ochranný kryt (11) dozadu až na doraz.
- Podržte kyvný ochranný kryt v této poloze a vyjměte pilový kotouč (46).
– Kyvný ochranný kryt pomalu uved’te opět dolů. Namontování pilového kotouče:

Je-li to nutné, očistěte před namontováním všechny montované díly.

– Odklopte kyvný ochranný kryt (11) dozadu. Podržte kyvný ochranný kryt v této poloze.
– Nasad'te nový pilový kotouč na vnitřní upínací přírubu (47).

Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu!

• Kyvný ochranný kryt pomalu uved'te opět dolů.
• Nasad'te upínací přírubu (45) a čep SDS (48). Stiskněte aretaci vřetena (33), až zaskočí, a pevně dotáhněte čep SDS proti směru hodinových ručiček.

Provoz

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a pří jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Přepravní zajištění (viz obrázek H)

Přepravní zajištění (36) vám umožnuje snadnější manipulaci s elektronářadím při přepravě na různá místa nasazení.

Odjištění elektronářadí (pracovní poloha)

• Stlačte rameno nářadí za rukojeť (9) o něco dolů, aby se odlehčilo přepravní zajištění (36).
  – Vytáhněte přepravní zajištění (36) zcela ven.
  – Nástrojové rameno uved'te pomalu nahoru.

Zajištění elektronářadí (přepravní poloha)

– Povolte zajišťovací šroub (32), pokud upíná zákluzové vedení (1). Přetáhněte rameno nářadí úplně dopředu a pro zaaretování zákluzového vedení zajišťovací šroub znovu utáhněte.
– Vyšroubujte seřizovací šroub (5) zcela nahoru.
- Za účelem aretace stolu pily (17) zajišťovací kolík (19) utáhněte.

- Stáhněte rameno nářadí za rukojeť (9) natolik dolů, aby bylo možné zatlačit přepravní zajištění (36) úplně dovnitř.

Rameno nářadí je nyní spolehlivě zaaretované pro přepravu.

Příprava práce

Prodloužení stolu pily (viz obrázek I)

Dlouhé obrobky se musí na volném konci podložit nebo podepřít.

Stůl pily lze za pomoci prodloužení stolu pily (14) zvětšit doleva nebo doprava.

– Povolte upínací šroub (15).
– Vytáhněte prodloužení stolu pily (14) ven až na požadovanou délku.
– K zafixování prodloužení stolu pily znovu utáhněte upínací šroub (15).

Přesunutí dorazové lišty (viz obrázek J)

Při řezání vertikálních pokosových úhlů musíte posunout nastavitelnou dorazovou lištu (25).

– Povolte aretační šroub (49).
– Vytáhněte nastavitelnou dorazovou lištu (25) úplně ven.
– Aretační šroub (49) zase pevně utáhněte.

Po řezání vertikálních pokosových úhlů posuňte nastavitelnou dorazovou lištu (25) zase zpět (povolte aretační šroub (49); posuňte dorazovou lištu (25) úplně dovnitř, znovu utáhněte aretační šroub).

Upevnění obrobku (viz obrázek K)

K zaručení optimální bezpečnosti práce musíte obrobek vždy pevně upnout.

Neřezejte obrobky, které jsou pro pevné upnutí příliš malé.

– Přitlačte obrobek pevně k dorazovým lištám (13) a (25).
– Nasad'te dodanou šroubovou svěrku (26) do jednoho z určených otvorů (51).
– Přizpůsobte délku závitové tyče (50) šroubové svěrky výšce obrobku.
– Závitovou tyč (50) utáhněte, čímž upevníte obrobek.

Nastavení horizontálních a vertikálních pokosových úhlů

Pro zabezpečení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí a případně ho seřídit (viz „Kontrola a seřízení základních nastavení“).

Zajišťovací knoflík (19) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku zpříčit.

Nastavení horizontálních pokosových úhlů (viz obrázek L)

Horizontální pokosový úhel lze nastavit v rozsahu od 47° (zleva) do 47° (zprava).

– Povolte zajišťovací knoflík (19), pokud je utažený.
– Vytáhněte páčku (20) a otočte stůl pily (17) tak, aby ukazatel úhlu (22) ukazoval požadovaný horizontální pokosový úhel.

- Zajišťovací knoflík (19) opět utáhněte.

Pro rychlé a přesné nastavení často používaných pokosových úhlů jsou na stole pily připravené zářezy (23):

vlevo vpravo

0°

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Povolte zajišťovací knoflík (19), pokud je utažený.
  – Vytáhněte páčku (20) a otočte stůl pily (17) až k požadovanému zářezu vlevo nebo vpravo.
• Páčku opět uvolněte. Páčka musí znatelně zaskočit do zářezu.
• Zajišťovací knoflík (19) opět utáhněte.

Nastavení vertikálních pokosových úhlů (viz obrázek M)

Vertikální pokosový úhel lze nastavit v rozsahu od 0° do 45°.

• Vytáhněte nastavitelnou dorazovou lištu (25) úplně ven.
• Povolte zajišťovací páčku (31).
• Otočte rameno nářadí za rukojeť (9) tak, aby ukazatel úhlu (38) ukazoval požadovaný pokosový úhel.
• Podržte rameno nářadí v této poloze a opět pevně utáhněte zajišťovací páčku (31).

Pro rychlé a přesné nastavení standardních úhlů 0° a 45° jsou určené koncové dorazy na krytu.

• Vytáhněte nastavitelnou dorazovou lištu (25) úplně ven.
• Povolte zajišťovací páčku (31).
• Otočte rameno nářadí za rukojeť (9) až k dorazu (40) doprava (0°) nebo až k dorazu (28) doleva (45°).
• Znovu pevně utáhněte zajišťovací páčku (31).

Uvedení do provozu

Nasazení akumulátoru

Používejte pouze originální lithium-ionotové akumulátory Bosch s napětím uvedeným na typovém štítku vašeho elektronářadí. Používání jiných akumulátorů může vést ke zraněním a k nebezpečí požáru.
- Zasuňte nabitý akumulátor (34) shora do otvoru pro akumulátor v elektronářadí tak, aby byl akumulátor bezpečně zajištěný.

Zapnutí (viz obrázek N)

– Pro zapnutí elektronářadí stiskněte nejprve blokování zapnutí vypínače (7). Poté úplně stiskněte vypínač (8) a držte ho stisknutý.

Upozornění: Z bezpečnostních důvodů nelze spínač (8) zaaretovat, nýbrž musí zůstat během provozu neustále stlačený.

Vypnutí

- Pro vypnutí uvolněte spínač (8).

Pracovní pokyny

Všeobecná upozornění k pile

Zajišťovací knoflík (19) a zajišťovací páčku (31) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpříčit.
Při všech řezech musíte nejprve zajistit, aby se pilový kotouč v žádné chvíli nemohl dotýkat dorazové lišty, šroubové svěrky nebo ostatních dílů stroje. Odstraňte případné namontované pomocné dorazy nebo je příslušně přizpůsobte.

Chraňte pilový kotouč před nárazem a úderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu.

Dlouhé a těžké obrobky musejí být na volném konci podloženy nebo podepřeny.

Zajistěte, aby kyvný ochranný kryt náležitě fungoval a mohl se volně pohybovat. Při vedení ramena nářadí dolů se kyvný ochranný kryt musí otevřít. Při vedení ramena nářadí nahoru se kyvný ochranný kryt nad pilovým kotoučem musí znovu zavřít.

Řezejte pouze materiály, pro které je pila určená.

Vyznačení čáry řezu (viz obrázek O)

Laserový paprsek vám ukazuje čáru řezu pilového kotouče. Díky tomu můžete obrobek pro řezání nastavit přesně do správné polohy bez otevření kyvného ochranného krytu.

• Zapněte laserový paprsek krátkým stisknutím vypínače (8), aniž byste stiskli blokování zapnutí vypínače (7).
  – Rysku na obrobku vyrovnejte k pravé hraně laserové čáry.

Upozornění: Před řezáním zkontrolujte, zda je čára řezu dosud správně zobrazená (viz „Seřízení laseru“, Stránka 206). Paprsek laseru se může přemístit např. vlivem vibrací při intenzivním použití.

Postavení obsluhy (viz obrázek P)

Nestůjte přímo před elektronářadím, nýbrž vždy stranou od pilového kotouče. Tím je vaše tělo chráněno před možným zpětným rázem.
- Mějte ruce, prsty a paže daleko od rotujícího pilového kotouče.
- Nepřekřižujte své ruce před ramenem nářadí.

Přípustné rozměry obrobku

Maximální obrobky:

Horizontální pokosový úhel	Vertikální pokosový úhel	Výška × šířka [mm]
0° 0° 70 × 270
45° (vpravo/vlevo) 0° 70 × 190
0° 45° 45 × 270
45° (vlevo) 45° 45 × 190
45° (vpravo) 45° 45 × 190

Minimální obrobky (= všechny obrobky, které lze pomocí dodané rychloupínací svěrky upnout vpravo nebo vlevo od pilového kotouče): 100 × 40 mm (délka × šířka)

206 | Čeština

max. hloubka řezu(0°/0°): 70 mm

Výměna vkládacích desek (viz obrázek Q)

Vkládací desky (18) se mohou po dlouhém používání elektronářadí opotřebovat.

Vadné vkládací desky vyměňte.

• Uved'te elektronářadí do pracovní polohy.
  – Vyšroubujte šrouby (53) pomocí klíče na vnitřní šestihran (41) a vyjměte staré vkládací desky.
  – Vložte novou pravou vkládací desku.
• Vkládací desku přišroubujte pomocí šroubů (53) co nejdále vpravo tak, aby se po celé délce možného zákluzového pohybu pilový kotouč nedostal do kontaktu s vkládací deskou.
• Opakujte pracovní postup analogicky pro novou levou vkládací desku.

Řezání

Zajišťovací knoflík (19) a zajišťovací páčku (31) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpřičit.

Řezání bez zákluzu (kapování) (viz obrázek R)

• Pro řezy bez zákluzu (malé obrobky) povolte upevňovací šroub (32), pokud je utažený. Posuňte rameno nářadí až nadoraz směrem k dorazové liště (13) a znovu utáhněte upevňovací šroub (32).
• V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu.
• Přitlačte obrobek pevně k dorazovým lištám (13) a (25).
• Obrobek úměrně rozměrům pevně upněte.
• Zapněte elektronářadí.
• Rameno nářadí ved'te pomalu dolů za rukojeť (9).
• Obrobek s rovnoměrným posuvem prořízněte.
  – Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví.
• Ved'te rameno nářadí pomalu nahoru.

Řezání se zákluzem

• Pro řezy pomocí zákluzového vedení (1) (široké obrobky) povolte upevňovací šroub (32), pokud je utažený.
  – V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu.
• Přitlačte obrobek pevně k dorazovým lištám (13) a (25).
• Obrobek úměrně rozměrům pevně upněte.
  – Vytáhněte rameno nářadí tak daleko od dorazové lišty (13), aby byl pilový kotouč před obrobkem.
• Zapněte elektronářadí.
• Rameno nářadí ved'te pomalu dolů za rukojeť (9).
• Nyní tlačte rameno nářadí směrem k dorazovým lištám (13) a (25) a s rovnoměrným posuvem prořízněte obrobek.
  – Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví.
• Ved'te rameno nářadí pomalu nahoru.

Nastavení hloubkového dorazu (řezání drážek) (viz obrázek S)

Hloubkový doraz se musí přestavit, pokud chcete řezat drážku.

• Natočte hloubkový doraz (30) směrem ven.
• Rameno nářadí za rukojeť (9) přemístěte do požadované polohy.
  – Přešroubujte seřizovací šroub (5), až se konec šroubu dotýká hloubkového dorazu (30).
  – Nástrojové rameno uved'te pomalu nahoru.

Zvláštní obrobky

Při řezání obloukovitých nebo kruhových obrobků je musíte zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí vzniknout žádná mezera mezi obrobkem, dorazovou lištou a stolem pily.

Je-li to nutné, musíte zhotovit speciální uchycení.

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit.

K tomu potřebujete zkušenost a příslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Seřízení laseru

Upozornění: Pro testování funkce laseru musí být elektronářadí připojené k napájení.

Během seřizování laseru (např. při pohybu ramene nářadí) nikdy nemanipulujte s vypínačem. Neúmyslné spuštění elektronářadí může způsobit poranění.

- Uved'te elektronářadí do pracovní polohy.

- Otočte stůl pily (17) až k zářezu (23) pro 0°. Páčka (20) musí znatelně zaskočit do zářezu.

Kontrola (viz obrázek T1)

– Nakreslete na obrobek přímou čáru řezu.
- Rameno nářadí ved'te pomalu dolů za rukojeť (9).
- Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v jedné přímce s čárou řezu.
- Obrobek pevně podržte v této poloze a ved'te rameno nářadí opět pomalu nahoru.

- Obrobek upněte.

- Zapněte laserový paprsek pomocí vypínače (8), aniž byste stiskli blokování zapnutí vypínače (7).

Laserový paprsek musí být po celé délce zarovnaný s čárou řezu na obrobku, i když se rameno nářadí vede dolů.

Seřízení (viz obrázek T2)

– Vhodným šroubovákem otáčejte seřizovacím šroubem (54), dokud nebude laserový paprsek po celé délce zarovnaný s čárou řezu na obrobku.

Otáčení proti směru hodinových ručiček pohybuje laserovým paprskem zleva doprava, otáčení po směru hodinových ručiček pohybuje laserovým paprskem zprava doleva.

Nastavení standardního vertikálního pokosového úhlu 0°

- Uved'te elektronářadí do přepravní polohy.

- Otočte stůl pily (17) až k zářezu (23) pro 0°. Páčka (20) musí znatelně zaskočit do zářezu.

Kontrola (viz obrázek U1)

– Nastavte úhlové pravítko na 90° a umístěte ho na stůl pily (17).

Rameno úhlového pravítka musí být po celé délce zarovnané s pilovým kotoučem (46).

Seřízení (viz obrázek U2)

- Povolte zajišťovací páčku (9).

- Povolte pojistnou matici dorazového šroubu (39) běžným očkovým nebo stranovým klíčem (10 mm).

- Dorazový šroub zašroubujte nebo vyšroubujte natolik, aby rameno úhlového pravítka po celé délce doléhalo k pilovému kotouči.

- Znovu pevně utáhněte zajišťovací páčku (31).

– Pak opět dotáhněte pojistnou matici dorazového šroubu (39).

Jestliže není ukazatel úhlu (38) po seřízení v jedné přímce s ryskou 0° stupnice (37), povolte šroub (55) pomocí běžně dostupného krížového šroubováku a ukazatel úhlu vyrovnejte podél rysky 0°.

Nastavení standardního vertikálního pokosového úhlu 45°

- Uved'te elektronářadí do pracovní polohy.

- Otočte stůl pily (17) až k zářezu (23) pro 0°. Páčka (20) musí znatelně zaskočit do zářezu.

- Povolte zajišťovací páčku (31) a otočte rameno nářadí za rukojeť (9) až nadoraz doleva (45°).

Kontrola (viz obrázek V1)

– Nastavte úhlové pravítko na 45° a umístěte ho na stůl pily (17).

Rameno úhlového pravítka musí být po celé délce zarovnané s pilovým kotoučem (46).

Seřízení (viz obrázek V2)

- Povolte zajišťovací páčku (31).

- Povolte pojistnou matici dorazového šroubu (29) běžným očkovým nebo stranovým klíčem (10 mm).

- Dorazový šroub zašroubujte nebo vyšroubujte natolik, aby rameno úhlového pravítka po celé délce doléhalo k pilovému kotouči.

- Znovu pevně utáhněte zajišťovací páčku (31).

- Pak opět dotáhněte pojistnou matici dorazového šroubu (29).

Jestliže není ukazatel úhlu (38) po seřízení v jedné přímce se značkou 45° na stupnici (37), zkontrolujte ještě jednou seřízení 0° pro vertikální pokosový úhel a pro ukazatele úhlu. Potom opakujte seřízení vertikálního úhlu sklonu 45°.

Vyrovnání ukazatele úhlu (horizontálního) (viz obrázek W)

• Uved'te elektronářadí do pracovní polohy.
• Otočte stůl pily (17) až k zářezu (23) pro 0°. Páčka (20) musí znatelně zaskočit do zářezu.

Kontrola

Ukazatel úhlu (22) musí být v jedné přímce se značkou 0° na stupnici (24).

Nastavení

• Křížovým šroubovákem povolte šroub (56) a vyrovnejte ukazatel úhlu podél značky 0°.
• Šroub opět utáhněte.

Přeprava (viz obrázek X)

Před přepravou elektronářadí musíte provést následující kroky:

• Povolte zajišťovací šroub (32), jestliže je utažený. Přesuňte rameno nářadí úplně dopředu a zajišťovací šroub opět pevně utáhněte.
• Uved'te elektronářadí do přepravní polohy.
• Odstraňte všechny díly příslušenství, které nelze pevně namontovat na elektronářadí. Nepoužívané pilové kotouče ukládejte pro přepravu pokud možno do uzavřeného zásobníku.
  – Elektronářadí prénášejte za prepravní držadlo (4).

Při přepravování elektronářadí použijte pouze přepravní ústrojí a nikdy ochranná zařízení.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a samostatně uzavírat. Udržujte proto oblast okolo kyvného ochranného krytu neustále čistou.

Po každém pracovním procesu odstraňte prach a třísky vyfoukáním tlakovým vzduchem nebo pomocí štětce.

Pravidelně čistěte vodicí váleček (12).

Příslušenství

Číslo zboží
Šroubová svěrka 1 609 B04 224
Vkládací desky	1 609 B05 242
Vak na prach 1 609 B06 278
Pilové kotouče „Standard“ na dřevo a deskové materiály, panely a lišty
Pilový kotouč 216 × 30 mm, 24 zubů 2 608 837 721
Pilový kotouč 216 × 30 mm, 48 zubů 2 608 837 723

Číslo zboží

Pilové kotouče „Expert“ na dřevo a deskové materiály, panely a lišty

Pilový kotouč 216 × 30 mm, 24 zubů 2 608 644 518

Pilový kotouč 216 × 30 mm, 48 zubů 2 608 644 519

Pilové kotouče na dřevo a deskové materiály, panely a lišty (AUSTRÁLIE 3 601 M41 040 )

Pilový kotouč 216 × 30 mm, 24 zubů 2 608 644 646

Pilové kotouče „Standard“ na plast a neželezné kovy

Pilový kotouč 216 × 30 mm, 64 zubů 2 608 837 776

Pilové kotouče „Expert“ na plast a neželezné kovy

Pilový kotouč 216 × 30 mm, 66 zubů 2 608 644 543

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com.

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedte 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 208).

Slovenčina

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

Bezpečnostné výstrahy – pokosové píly

Symboly a ich významy

Používajte masku na ochranu proti prachu.

Symboly a ich významy

Priemer pílového kotúča mm 216 216

Hrúbka vlastného listu mm 1,2 – 1,8 1,2 – 1,8

Priemer otvoru pílového listu mm 30 25,4

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: 95 dB(A); úroveň akustického výkonu 104 dB(A). Neistota K = 3 dB.

Noste prostriedky na ochranu sluchu!

Neprerušované svetlo 5× zelené 80 - 100 %

Neprerušované svetlo 4× zelené 60 - 80 %

Trvalé svietenie: 3× zelené 40 - 60 %

Trvalé svietenie: 2× zelené 20 - 40 %

Trvalé svietenie 1 × zelené 5 - 20 %

▶ Po každom použití náradia skontrolujte a vyčistite vrecko na prach.
▶ Aby ste zabránili vzniku požiaru, pri rezaní hliníka vrecko na prach z náradia odstráňte.
- Nasad'te vrecko na prach (2) na otvor na vyhadzovanie triesok (3).

Vrecko na prach zavčasu vyprázdňujte.

Externé odsávanie

Demontáž pílového listu:

Montáž pílového listu:

Demontáž pílového listu:

Montáž pílového listu:

• Potom pomaly spúštajte výkyvný ochranný kryt smerom dole.
  – Nasad'te upínaciu prírubu (45) a SDS čap (48). Stlačte aretáciu vretena (33) tak, aby zaskočila a SDS čap dotiahnite proti smeru pohybu hodinových ručičiek.

Prevádzka

- Potiahnite páčku (20) a otáčajte rezací stôl (17), kým ukazovatel' uhla (22) nezobrazí požadovaný horizontálny uhol zošikmenia.

- Aretačnú rukovat (19) opät utiahnite.

Všeobecné pokyny k rezaniu

Ked' potrebujete rezať drážku, musíte nanovo nastavit híbkový doraz.

Otáčanie proti smeru pohybu hodinových ručičiek pohne laserový lůč zľava doprava, otáčanie v smere pohybu hodinových ručičiek pohne laserový lůč sprava dol'ava.

• Dajte elektrické náradie do pracovnej polohy.
• Otočte rezací stôl (17) až po zárez (23) pre uhol 0°. Páčka (20) musí počutelné zaskočit do zárezu.
• Uvol'nite aretačnú rukovát (31) a rameno nástroja otočte za rukovát (9) až na doraz dol'ava (45°).

Po každej práci odstráňte prach a triesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca.

Pravidelne čistite klzný valček (12).

Príslušenstvo

Vecné číslo
Skrutková zvierka 1 609 B04 224
Vkladacie platničky	1 609 B05 242
Vrecko na prach 1 609 B06 278
Pílové listy „Standard“ na rezanie dreva a doskového materiálu, obkladových materiálov a lišt
Pílový list 216 × 30 mm, 24 zubov 2 608 837 721
Pílový list 216 × 30 mm, 48 zubov 2 608 837 723
Pílové listy „Expert“ na rezanie dreva a doskového materiálu, obkladových materiálov a lišt
Pílový list 216 × 30 mm, 24 zubov 2 608 644 518
Pílový list 216 × 30 mm, 48 zubov 2 608 644 519
Pílové listy na rezanie dreva a doskového materiálu, obkladových materiálov a lišt (AUSTRÁLIA 3 601 M41 040)
Pílový list 216 × 30 mm, 24 zubov 2 608 644 646
Pílové listy „Standard“ na rezanie plastov a neželezných kovov

Vecné číslo

Pílový list 216 × 30 mm, 64 zubov 2 608 837 776

Pílové listy „Expert“ na rezanie plastov a neželezných kovov

Pílový list 216 × 30 mm, 66 zubov 2 608 644 543

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 348).

Hrvatski

Sigurnosne napomene

Uobičajena sigurnosna upozorenja za električne alate

⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
