Produkto tipas	Belaidis radialinis kampinis pjūklas
Prekės ženklas ir modelis	Bosch GCM 18V-216 Professional
Nuoroda	3 601 M41 0.. / 3 601 M41 0B0
Pjūklo disko matmenys	Skersmuo 216 mm, anga 30 mm (arba 25,4 mm), storis 1,2-1,8 mm
Tuščiosios eigos greitis	4 600 aps./min.
Svoris	15,1-16,1 kg (priklausomai nuo akumuliatoriaus)
Maitinimas	Ličio jonų akumuliatorius 18 V (tipas GBA 18V... arba ProCORE18V...)
Maksimalūs pjovimo pajėgumai (0°/0°)	70 x 270 mm (aukštis x plotis)
Horizontalaus kampo diapazonas	-47° iki +47°
Vertikalaus posvyrio kampo diapazonas	0° iki 45°
Integruotas lazeris	1M klasė, 650 nm, < 0,39 mW
Garso lygis (akustinis slėgis)	95 dB(A); galia 104 dB(A)
Pagrindinės funkcijos	Tiesūs, išilginiai, skersiniai, kampiniai, įstriži pjūviai; pjovimas su/be radialinio judesio; griovelių frezavimas
Saugos įtaisai	Švytuoklinis apsauginis gaubtas, veleno fiksatorius, transportavimo saugiklis, užrakto blokavimas
Pridedami priedai	Dulkių maišelis, transportavimo rankena, SDS velenas, spaustuvas, šešiabriaunis raktas
Priežiūra ir valymas	Išvalyti ventiliacijos plyšius, slankiojantį volelį; pakeisti susidėvėjusius atplaišų skydelius; pagrindinių nustatymų patikra įgaliotame servise
Atsarginės dalys ir remontas	Atsarginės dalys prieinamos per Bosch; remontas galimas per mažiau nei 5 dienas per SAV DIRECT
Garantija ir aptarnavimas	Bosch aptarnavimas: tel. [phone] (Prancūzija), [e-mail]
Darbo temperatūros	-20 iki +50 °C (krovimas: 0 iki +45 °C)
Rekomenduojami įkrovikliai	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Dažnai užduodami klausimai - GCM 18V-216 Professional BOSCH

Koks yra maksimalus GCM 18V-216 pjovimo pajėgumas?

Tiesioginiame pjūvyje (0° kampas ir 0° posvyris), maksimalus aukštis yra 70 mm, o plotis - 270 mm. Esant 45° kampui, plotis sumažėja iki 190 mm.

Kaip pakeisti pjūklo diską?

Ištraukite akumuliatorių. Šešiabriauniu raktu atsukite šešiabriaunį varžtą (kairysis sriegis) arba SDS veleną. Laikykite nuspaustą veleno fiksatorių. Nuimkite varžtą, flanšą, tada diską. Uždėkite naują diską laikydamiesi sukimosi krypties, uždėkite flanšą ir priveržkite. Mūvėkite apsaugines pirštines.

Kokį akumuliatorių galiu naudoti su šiuo pjūklu?

Naudokite tik originalius Bosch ličio jonų 18 V akumuliatorius, modelius GBA 18V... arba ProCORE18V.... Suderinami įkrovikliai yra AL 18.., AL 36.., GAL 18V-..., ir kt.

Kaip nustatyti kampo ir posvyrio kampą?

Kampui atlaisvinkite fiksavimo mygtuką (19), pasukite stalą ir užfiksuokite norimą kampą. Posvyriui atlaisvinkite spaustuvo svirtį (31), pakreipkite įrankio rankeną ir vėl priveržkite. Iš anksto nustatytos įpjovos palengvina įprastus nustatymus (0°, 15°, 22,5°, 45°).

Kaip įjungti kreipiamąjį lazerį?

Švelniai spustelėkite įjungimo/išjungimo jungiklį (8) nepaspaudę užrakinimo fiksatoriaus (7). Lazerio spindulys parodo pjovimo liniją. Norėdami sureguliuoti, naudokite reguliavimo varžtą (54).

Kokie yra pagrindiniai saugos reikalavimai?

Perskaitykite visus įspėjimus. Dėvėkite apsauginius akinius, klausos apsaugą, kaukę nuo dulkių. Niekada nelaikykite rankų pjovimo zonoje. Naudokite spaustuvus. Įsitikinkite, kad ruošinys tvirtai laikosi. Prieš bet kokius nustatymus atjunkite akumuliatorių.

Kaip sumontuoti pjūklą ant stovo?

Pritvirtinkite pjūklą prie lygaus ir stabilaus paviršiaus naudodami skyles (16) ir tinkamus varžtus. Taip pat galite naudoti Bosch GTA darbo stovą. Dėl lankstaus montavimo išskleiskite apvirtimo stabdymo koją (21).

Ką daryti, jei pjūklo diskas užsikimšo?

Išjunkite pjūklą, palaukite, kol diskas visiškai sustos, tada ištraukite akumuliatorių. Atleiskite užstrigusį ruošinį. Patikrinkite, ar diskas nepažeistas.

Kaip prižiūrėti pjūklą?

Reguliariai valykite ventiliacijos plyšius, slankiojantį volelį ir apsauginį gaubtą. Pakeiskite susidėvėjusius atplaišų skydelius. Dėl pagrindinių nustatymų kreipkitės į įgaliotą Bosch servisą.

Kaip saugiai transportuoti pjūklą?

Nustatykite pjūklą į transportavimo padėtį: užfiksuokite stalą, patraukite įrankio rankeną visiškai į priekį, priveržkite varžtą, tada nuleiskite rankeną ir įjunkite transportavimo saugiklį (36). Neškite pjūklą už transportavimo rankenos (4). Ištraukite akumuliatorių.

NAUDOJIMO INSTRUKCIJA GCM 18V-216 Professional BOSCH

Lietuvių k. ......Puslapis 386

한국어 ...... 페이지 399

عربية 413

۴۲۷ فارسی کفحه 427

CE

.

1

lestatišana (attėls U2)

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų pavi-ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dêmesi i tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

► Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-sukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  ▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
  ▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumu pavojų.
  ▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
  Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
▶ Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su skersavimo ir suleidimo pjūklais

▶ Skersavimo ir suleidimo pjūklai yra skirti medienai ir kitoms panašioms medžiagoms pjauti; juos draudžia-ma naudoti metalo ruošiniams, pvz., metalo sijoms, strypams, vinims, pjauti. Dėl dulkių, atsiradusių dėl trin-ties, gali užstrigti judančios dalys, pvz., apatinė apsauga. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, įstatomoji plokštelė ir kitos plastikinės dalys.
Esant galimybei, apdirbamą detalę visada pritvirtinkite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100 mm nuo kiekvienos pjūklo disko pusės. Śiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisiliete galite susižeisti.
Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo disko arba nepjaukite nenaudodami jokių pagalbinių priemonių. Greitai besisukantis pjūklas neprispaustą arba judančią apdirbamą detalę gali išsviesti ir sužeisti.
Pjūklą per apdirbamą detalę stumkite. Pjūklo per apdirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, ijunkite variklį, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjūklas per ruošinį yra traukiamas, iškyla pjūklo disko užvažiavimo ant ruošinio pavojus, dėl ko pjūklo disko mazgas su jėga išlėks link dirbančiojo.
Niekada nelaikykite rankos skersai numatomos pjovimo linijos – nesvarbu, priešais ar už pjūklo disko. Apdirbamą detalę prispausti ranką laikant skersai, t. y. detalę laikyti kaire ranką į dešinę nuo pjūklo disko arba priešingai, yra labai pavojinga.
Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nekiškite rankų arčiau nei 100 mm atstumu nuo bet kurios pjūklo disko pusės. Atstumą nuo rankos iki besisukančio pjūklo disko įvertinti sunku, todėl galite sunkiai susižaloti.
Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo pusę dėdami prie atramos. Visada įsi- tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisukantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kitų nereikalingų detalių.
Prieš naudodami pjūkla, nuimkite nuo stalo visus įrankius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklo diskas prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų gali juos dideliu greičiu sviesti.

▶ Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėty detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti.
Prieš naudodami skersavimo ir suleidimo pjūkla, jī būtinai pritvirtinkite arba padėkite ant lygaus, tvirto darbo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus.
Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsitikinkite, kad tinkamai nustatėte reguliuojamą atramą, jī yra prispausta prie apdirbamos detalės ir netrukdys pjūklo diskui ar apsaugos sistemai. Nejjunge įrankio ir nepasidėję apdirbamos detalės ant stalo, patikrinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba néra pavjoaus perpjauti atramą.
▶ Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, sta-lo ilginamaja dalimi, pjovimo ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinį ap-sauginį gaubtą ar ją gali išsviesti besisukantis pjūklo dis-kas.
▶ Neprašykite kito asmens, kad palaikytų detalę, užuot naudoje stalo ilginamają dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko.
Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtų spaudžiama prie besisukančio pjūklo disko. Jei yra nedaug vietos, pvz., naudojamos išilginės atramos, tai nupjauta dalis gali užpleištuoti pjūklo diske ir didele jėga išlékti iš įrankio.
Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąstelius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas j juos jsikerta, dėl ko ruošinys su jūsų ranka gali būti jtraukti j ruošinį.
Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta.
▶ Jei apdirbama detalė ar pjūklas užstringa, skersavimo ir suleidimo pjūkla išjunkite. Palaukite, kol sustos visos besisukančios dalys, ištraukite laido kištuką iš maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite stringančia medžiaga. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti skersavimo ir suleidimo pjūkla.
Baige pjauti, atleiskite jungiklj, palaikykite pjukla nuleide, kol jis nestos suktis, tada patraukite nupjauta dalj. Laikyti ranka prie stojančio pjuklo yra pavojinga.
▶ Jei norite įpjauti arba atleisti jungiklį prieš visiškai nuleisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti žemyn ir sukelti pavojų susižaloti.

Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotujų metalų dulkės gali užsidegti arba sprogti.
▶ Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at-siranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
▶ Nenaudokite pjovimo disku, pagamintu iš didelio at-sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulüžti.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Jei pjūklo diskas netinka pjūklo tvirtinimo detalėms, jis gali pasislinkti nuo centro, todėl galite prarasti jrankio kontrolę.
Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio sver-tą į ramybės padėtį ir išjunkite elektrinį įrankį.
▶ Baige dirbti nelieskite pjūklo disko, kol jis neatvéso. Pjūklo diskas dirbant su prietaisu labai jkaista.
▶ Nenuimkite įspėjamųjų ženklų nuo elektrinio įrankio.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Elektrinis įrankis pristatomas su įspėjamuoju ženklu (žr. „Simboliai ir jų reikšmės“).

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesiogini ar atspindėta lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.

▶ Nenukreipkite lazerio spindulio i žmones, žiūrinčius pro žiūronus arba pan. Galite pakenkti jų akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.

390 | Lietuvių k.

▶ Imontuoto lazerio nepakeiskite kito tipo lazeriu. Šiam elektriniam įrankiui netinkamas lazeris gali kelti pavojų žmonėms.
▶ Nedarykite jokių lazerinio įtaiso pakeitimų.
Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemone. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.
▶ Žiūrėjimui i spinduliuotės šaltinį nenaudokite optinių prietaisų, pvz., žiūronų ir kt. Galite pakenkti akims.
- Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektrinių įrankiu.

Simboliai ir jų reikšmės

Lazerio spinduliuotė Nenaudoti tiesiogiai su teleskopine optika Lazerio klasė 1M

Nekiškite rankų i pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.

Dirbkite su apsaugine kauke nuo dulkių.

Dirbkite su apsauginiais akiniais.

Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo poveikio galima prarasti klausą.

Pavojinga zona! Rankas, pirštus ir plaštakas laikykite toliau nuo šios zonos.

Norint atlikti jstrižus pjūvius vertikalioje plokštumoje, reikia visiškai ištraukti reguliuojamą atraminį bėgelį.

Simboliai ir jų reikšmės

3 601 M41 000, Atkreipkite dėmesį j pjūklo disko matme- 3 601 M41 040: nis. Kiaurymės skersmuo turi tiksliai ati-
Atkreipkite dêmesj j pjūklo disko matmenis. Kiaurymės skersmuo turi tiksliai atitikti jrankio suklj. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiui ir pjūklo disko kiaurymės skersmeniui bei jrankio suklio skersmeniui. Jei tik galima, naudokite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus. Pjūklo disko skersmuo turi atitikti ant simbolio pateiktus duomenis.

3 601 M41 0B0:

Rodo SDS varžto sukimosi kryptj užveržiant pjūklo diską (prieš laikrodžio rodyklę) ir atlaisvinant pjūklo diską (pagal laikrodžio rodyklę).

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant tiesius išilginius ir skersinius pjūvius kietojoje ir minkštojoje medienoje, medienos drožlių bei medienos plaušų plokštėse. Įstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo -47° iki +47° o Įstrižo pjūvio kampas vertikalioje plokštumoje nuo 0° iki +45°.

Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką.

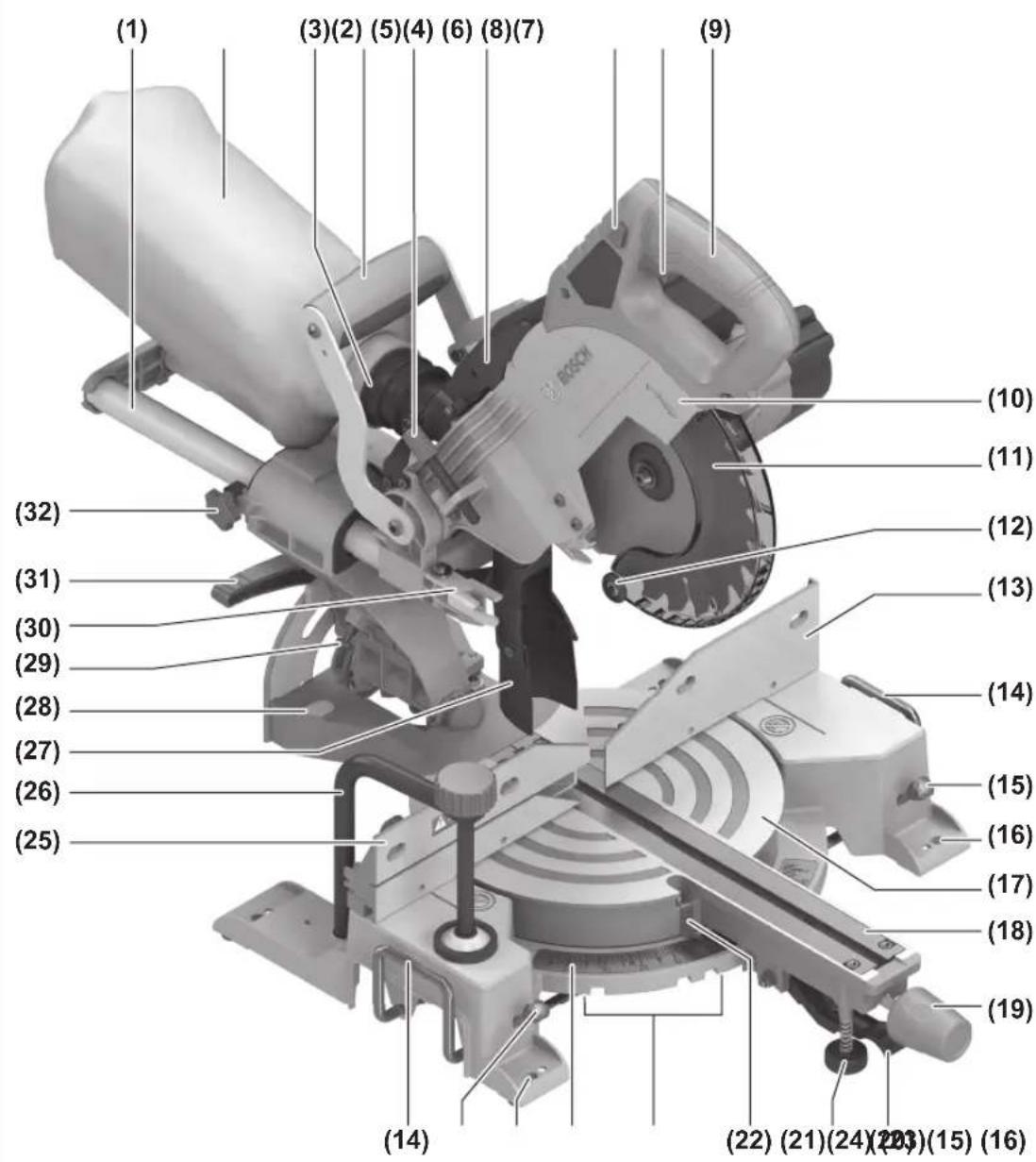

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Traukiamasis jtaisas
(2) Dulkių surinkimo maišelis ^A
(3) Pjuvenų išmetimo anga
(4) Rankena prietaisui nešti
(5) Gylio ribotuvo reguliavimo varžtas
(6) Lazerio apsauginis gaubtelis
(7) Ijungimo-išjungimo jungiklio jjungimo blokatorius
(8) Jjungimo-išjungimo jungiklis
(9) Rankena
(10) Apsauginis gaubtas
(11) Slankusis apsauginis gaubtas
(12) Slydimo ratukas

(13) Atraminis bégelis
(14) Pjovimo stalo ilginamoji dalis
(15) Pjovimo stalo ilginamosios dalies prispaudžia-masis varžtas
(16) Montavimo kiaurymės
(17) Pjovimo stalas
(18) Jstatomoji plokštelė
(19) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik-suoti (horizontalioje plokštumoje)
(20) Prispaudžiamoji svirtelė jstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje)
(21) Apsauga nuo apvirtimo
(22) Jstrižo pjūvio kampo žymeklis (horizontalioje plokštumoje)
(23) Ipjovos standartiniam jstrižo pjūvio kampui (horizontalioje plokštumoje)
(24) ľstrižo pjūvio kampo skalė (horizontalioje plokštu- moje)
(25) Reguliuojamas atraminis bégelis
(26) Veržtuvas
(27) Drožlių nukreipimo įtaisas
(28) Atrama standartiniam jstrižo pjūvio kampui 45° (vertikalioje plokštumoje)
(29) Atraminis varžtas 45° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(30) Gylio ribotuvas
(31) Prispaudžiamoji svirtelė jstrižo pjūvio kampui užfiksuoti (vertikalioje plokštumoje)
(32) Traukiamojo jtaiso fiksuojamasis varžtas
(33) Suklio fiksatorius
(34) Ličio jonų
(35) Akumuliatoriaus atblokavimo klavišas

(36) Transportavimo apsauga
(37) Jstrižo pjūvio kampo skalė (vertikalioje plokštumo-je)
(38) Jstrižo pjūvio kampo žymeklis (vertikalioje plokštu-moje)
(39) Atraminis varžtas 0° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(40) Atrama standartiniam jstrižo pjūvio kampui 0° (vertikalioje plokštumoje)
(41) Šešiabriaunis raktas (5 mm)
(42) Akumuliatoriaus jkrovos būklės indikatorius
(43) Ikrovos büklés indikatoriaus mygtukas
(44) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti
(45) Prispaudžiamoji junge
(46) Pjūklo diskas
(47) Vidiné prispaudžiamoji jungè
(48) SDS varžtas
(49) Reguliuojamo atraminio bėgelio fiksuojamasis varžtas
(50) Srieginis strypas
(51) Kiaurymės veržtuvui
(52) Lazerio spindulio išėjimo anga
(53) Istatomosios plokštelės varžtai
(54) Lazerio padėties nustatymo reguliuojamasis varžtas (lygiagretumo)
(55) Kampo žymeklio varžtas (vertikalioje plokštumoje)
(56) Kampo žymeklio varžtas (horizontalioje plokštu-moje)

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Stacionarusis diskinis pjūklas GCM 18V-216 GCM 18V-216
Gaminio numeris		3 601 M41 0.. 3 601 M41 0B0
Tuščiosios eigos sūkių skaičius min	1	4600 4600
Lazerio tipas nm 650 650
	mW < 0,39 < 0,39
Lazerio klasė 1M 1M
Lazerio linijų nesutapimas mrad (visas kam-pas)		1,0 1,0
Svoris pagal „EPTA-Procedure 01:2014“	kg 15,1-16,1	A)	15,1-16,1A)
Leidžiamoji aplinkos temperatūra
-jkraunant °C 0...+45 0...+45
-veikiant B) ir sandėliuojant	°C	-20...+50	-20...+50

392 | Lietuvių k.

Stacionarusis diskinis pjūklas GCM 18V-216 GCM 18V-216

Rekomenduojami akumuliatoriai ProCORE18V...		ProCORE18V...
	GBA 18V...	GBA 18V...
	GBA 18V... W	GBA 18V... W
Rekomenduojami krovikliai AL 18..		AL 18..
	AL 36..	AL 36..
	GAL 18V-...	GAL 18V-...
	GAL 18..	GAL 18..
	GAX 18V-30	GAX 18V-30
	GAL 3680	GAL 3680
rekomenduojami krovikliai indukty-viesiems akumuliatoriams	GAL 18.. W GAL 18.. W

Tinkamų pjūklo diskų matmenys

Pjūklo disko skersmuo mm 216 216

Pjūklo disko korpuso storis mm 1,2-1,8 1,2-1,8

Kiaurymės skersmuo mm 30 25,4

A) priklausomai nuo naudojamo akumuliatoriaus
B) ribota galia, esant temperatürai <0 °C
Leidžiamieji ruošinio matmenys (žr. „Leistini ruošinio matmenys“, Puslapis 396)

Informacija apie triukšma

Triukšmo emisijos vertės nustatytos pagal EN 62841-3-9. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 95 dB(A); garso galios lygis 104 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonémis!

Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo išmatuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius jrankius. Ji taip pat skirta triukšmo emisijai iš anksto įvertinti.

Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, triukšmo emisija per visą darbo laiką žymiai sumažes.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Tiekiamas komplektas

Atkreipkite dėmesį j eksploatavimo instrukcijos pradžioje pavaizduotą tiekiamą komplektą.

Prieš pradėdami elektrinį jrankį naudoti pirmą kartą patikrinkite, ar buvo pristatytos visos žemiau nurodytos dalys:

• Slankusis skersavimo ir suleidimo pjūklas su jmontuotu pjūklo disku
• Dulkių surinkimo maišelis (2)
• Transportavimo rankena (4), 2 varžtai montavimui
• SDS varžtas (48)
• Veržtuvas (26)
• Šešiabriaunis raktas (41)

Nuoroda: patikrinkite, ar elektrinis jrankis nepažeistas. Prieš tęsdami elektrinio jrankio naudojimą būtinai patikrinkite, ar apsauginiai jtaisai bei truputį pažeistos elektrinio jrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis jrankis nepriekaištingai veikty, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti ar pakeisti igaliotose specializuotose dirbtuvėse.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame įrankyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies jkrautas. Kad akumuliatorius veiktu visa galia, prieš pirmajj naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

- Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių.

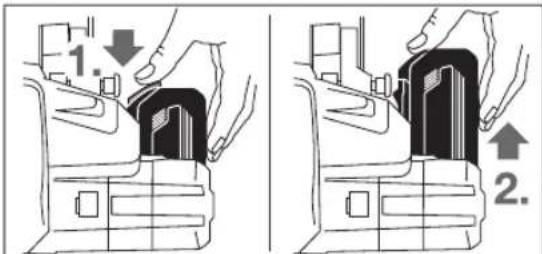

Akumuliatoriaus išėmimas (žr. A pav.)

Akumuliatoriuje (34) yra dvi fiksavimo pakopos, kurios sau-go, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą (35), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Norédami išimti akumuliatorių (34), paspauskite atblokavimo klavišą (35) ir išimkite akumuliatorių iš elektrinio įrankio traukdami jį pirmyn. Traukdami nenaudokite jėgos.

Akumuliatoriaus ikrovos büklés indikatorius (žr. B pav.)

Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Akumuliatoriaus tipas GBA 18V...

Trys žali akumuliatoriaus ikrovos būklės indikatoriai (42) rodo akumuliatoriaus (34) ikrovos būklę. Jei norite, kad būtų parodyta ikrovos būklė, paspauskite mygtuką (43). Tai galima ir tada, kai akumuliatorius yra išimtas.

LED Talpa

Šviečia nuolat 3 x žali 60 – 100 %

Šviečia nuolat 2 x žali 30 – 60 %

Šviečia nuolat 1 x žalias 5 – 30 %

Mirksi 3 x žalias 0 – 5 %

Jei paspaudus mygtuką (43) nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.

Akumuliatoriaus tipas ProCORE 18V...

Penki žali akumuliatoriaus jkrovos būklės indikatoriai (42) rodo akumuliatoriaus (34) jkrovos būklę. Jei norite, kad būtų parodyta jkrovos būklė, paspauskite mygtuką (43). Tai galima ir tada, kai akumuliatorius yra išimtas.

LED Talpa

Nuolat šviečia 5 x žaliai 80 - 100 %

Nuolat šviečia 4 x žaliai 60 - 80 %

LED Talpa

Šviečia nuolat 3 x žali 40 - 60 %

Šviečia nuolat 2 x žali 20 - 40 %

Šviečia nuolat 1 x žalias 5 - 20 %

Mirksi 1 x žalias 0 - 5 %

Jei paspaudus mygtuką (43) nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.

Transportavimo rankenos montavimas (žr. C pav.)

- Transportavimo rankeną (4) kartu pateiktais varżtais prisukite tam skirtuose sriegiuose.

Stacionarus ir lankstus montavimas

Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. D1 pav.)

- Pritvirtinkite elektrinj jrankj specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės (16).

Montavimas prie Bosch darbinio stalo

Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelémis, elektrinį įrankį galima pastatyti ant bet kokio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti.

Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis.

Prieš pradėdami montuoti elektrinį įrankį, tinkamai surinkite darbinių stalą. Kad atrama nesulūžtu, būtina nepriekaištingai sumontuoti.

- Elektrinj jrankj ant darbinio stalo montuokite transportavimo padėtyje.

Nestabilus pastatymas (nerekomenduojamas!) (žr. D2 pav.).

Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti prie lygaus ir stabilaus darbinio paviršiaus, jj galite pastatyti naudodamiesi apsauga nuo apvirtimo.

Be apsaugos nuo apvirtimo elektrinis įrankis stovi nestabiliai ir gali parvirsti – ypač pjaunant didžiausiu įstrižuoju kampu horizontalioje ir/arba vertikalioje plokštumoje.

- Apsaugą nuo apvirtimo (21) jsukite arba išsukite tiek, kad prietaisas ant darbinio paviršiaus stovėtų lygiai.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat

394 | Lietuvių k.

jie gali susirgti kvépavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
  – Pasirūpinkite geru darbo vietos védinimu.
• Rekomenduojama dévèti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys.

• Išjunkite elektrinį įrankį ir išimkite akumuliatorių.
  – Palaukite, kol pjūklo diskas visiškai sustos.
• Nustatykite užsiblokavimo priežastj ir ją pašalinkite.

Integruotas dulkių nusiurbimas (žr. E pav.)

Drožlėms surinkti naudokite kartu tiekiamą dulkių surinkimo maišelį (2).

▶ Po kiekvieno naudojimo patikrinkite ir išvalykite dulkių surinkimo maišelį.
Kad išvengtumėte gaisro pavjoaus, prieš pjaudami aliuminį dulkių surinkimo maišelį nuimkite.
- Dulkių surinkimo maišelį (2) užstumkite ant pjuvenų išmetimo angos (3).

Pjaunant dulkių surinkimo maišelis niekada neturi liestis prie judančių prietaiso dalių.

Laiku iškratykite dulkių surinkimo maišelį.

Išorinis dulkių nusiurbimas

Norėdami siurbti, prie pjuvenų išmetimo angos (3) taip pat galite prijungti dulkių siurblio žarną (∅ 35 mm).

– Dulkių siurblio žarną įstatykite į drožlių išmetimo an-gą (3).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Pjūklo disko keitimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.

Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.

Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.

Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja-mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.

Montavimas su šešiabriauniu raktu (žr. F1-F4 pav.)

Pjūklo disko išmontavimas:

– Elektrinj jrankj nustatykite j darbinę padėtį.
- Šešiabriauniu raktu (5 mm) sukite varžtą su vidiniu šešiakampiu (44) ir tuo pačiu spauskite suklio fiksatorių (33), kol jis užsifiksuos.
– Suklio fiksatorių (33) laikykite paspaustą ir išsukite varžtą (44), sukdami pagal laikrodžio rodyklę (kairinis sriegis!).

- Nuimkite prispaudžiamają junge (45).

- Atitraukite slankuji apsauginj gaubtą (11) atgal iki atramos.

- Slankuji apsauginj gaubtą laikykite šioje padėtyje ir išimkite pjūklo diską (46).

- Slankuji apsauginj gaubtą atsargiai vėl nuleiskite žemyn.

Pjūklo disko sumontavimas:

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

- Slankujj apsauginj gaubtą (11) atitraukite atgal. Slankujj apsauginj gaubtą laikykite šioje padėtyje.

– Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios jungės (47).

▶ Idédami nauja pjūklo diską atkreipkite dèmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant slankiojo apsauginio gaubto kryptimi!

- Slankuji apsauginj gaubtą atsargiai vėl nuleiskite žemyn.

– Uždėkite prispaudžiamają junge (45) ir varžtą su vidiniu šešiakampiu (44). Spauskite suklio fiksatorių (33), kol jis užsifiksuos, ir užveržkite varžtą, sukdami prieš laikrodžio rodyklę.

Montavimas su SDS varžtu (žr. G pav.)

Pjūklo disko išmontavimas:

– Elektrinj jrankj nustatykite j darbinę padėtį.
– Suklio fiksatorių (33) laikykite paspaustą ir nusukite SDS varžtą (48), sukdami jį pagal laikrodžio rodyklę (kairinis sriegis!).
- Nuimkite prispaudžiamają junge (45).

- Atitraukite slankujj apsauginj gaubtą (11) atgal iki atramos.

– Slankujj apsauginj gaubtą laikykite šioje padėtyje ir išimkite pjūklo diską (46).

– Slankujj apsauginj gaubtą atsargiai vėl nuleiskite žemyn. Pjūklo disko sumontavimas:

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

• Slankujj apsauginj gaubtą (11) atitraukite atgal. Slankujj apsauginj gaubtą laikykite šioje padėtyje.
• Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios jungės (47).

Idédami naują pjūklo diską atkreipkite dèmesi, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant slankiojo apsauginio gaubto kryptimi!

- Slankuji apsauginj gaubtą atsargiai vėl nuleiskite žemyn.

- Uždėkite prispaudžiamają junge (45) ir SDS varžtą (48). Spauskite suklio fiksatorių (33), kol jis užsifiksuos, ir užveržkite SDS varžtą, sukdami prieš laikrodžio rodyklę.

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Transportavimo apsauga (žr. H pav.)

Naudojant transportavimo apsaugą (36), elektrinį jrankį lengviau transportuoti į įvairias eksploatavimo vietas.

Prietaiso atblokavimas (darbinė padėtis)

• Rankena (9) lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą (36).
• Transportavimo apsaugą (36) visiškai ištraukite.
• Lėtai kelkite prietaiso svertą aukštyn.

Prietaiso užblokavimas (transportavimo padėtis)

• Atlaisvinkite fiksuojamajj varžtą (32), jei traukiamasis jtaisas (1) stringa. Jrankio svertą kiek galima patraukite pirmyn ir, norėdami užfiksuoti traukiamajj įtaisą, fiksuojamajj važtą vėl užveržkite.
• Reguliavimo varžtą kiek galima išsukite j viršų (5).
• Kad užfiksuotumėte pjovimo stalą (17) užveržkite fiksuo-jamają rankenėlę (19).
• Prietaiso svertą uż rankenos (9) lenkite żemyn tol, kol transportavimo apsaugą (36) bus galima visiškai įstumti vidun.

Dabar prietaiso svertas yra saugiai užfiksuotas transportavimui.

Paruošimas darbui

Pjovimo stalo pailginimas (žr. I pav.)

Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Naudojant pjovimo stalo ilginamąsias dalis (14) galima padidinti pjovimo stalą kairėje arba dešinėje.

- Atlaisvinkite prispaudžiamajj varžtą (15).

- Pjovimo stalo ilginamają dalj (14) iki pageidaujamo ilgio traukite j išorę.

- Norėdami užfiksuoti stalo ilginamają dalj, vėl užveržkite prispaudžiamajj varžtą (15).

Atraminio bėgelio pastūmimas (žr. J pav.)

Pjaunant jstrižuoju kampu vertikalioje plokštumoje, reikia paslinkti reguliuojamą atraminį bėgelį (25).

• Atlaisvinkite fiksuojamaji varžta (49).
• Reguliuojamą atraminį bėgelį (25) visiškai ištraukite.
  – Vél tvirtai užveržkite fiksuojamajj varžta (49).

Atlikę pjūvj istrižuoju kampu vertikalioje plokštumoje, reguliuojamą atraminį bėgelį (25) vėl pastumkite atgal (atlaisvinkite fiksuojamąjį varžtą (49); atraminį bėgelį (25) kiek galima pastumkite į vidų; fiksuojamąjį varžtą vėl užveržkite).

Ruošinio tvirtinimas (žr. K pav.)

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti.

Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-ma gerai priveržti.

• Spauskite ruošinj j atraminius bėgelius (13) ir (25).
• Kartu teikiamą veržtuvą (26) jstatykite j specialią kiaury-mę (51).
• Prispaudimo veržtuvo srieginj strypą (50) priderinkite prie ruošinio aukščio.
• Užveržkite srieginj strypą (50) ir tokiu būdu užfiksuokite ruošinj.

Istrižo pjūvio kampo horizontalioje plokštumoje nustatymas

Norint užtikrinti, kad pjūviai būty tikslūs, po intensyvaus elektrinio jrankio naudojimo turite patikrinti pagrindinius elektrinio jrankio nustatymus ir, jei reikia, nustatyti iš naujo (žr. "Pagrindinių nustatymų patikrinimas ir reguliavimas").

Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėlę (19). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.

Istrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. L pav.)

Istrižo pjūvio kampa horizontalioje plokštumoje galima nustatyti nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).

- Atlaisvinkite fiksuojamają rankenėlę (19), jei ji yra užveržta.

– Patraukite svirtelę (20) ir sukite pjovimo stalą (17), kol kampo žymeklis (22) parodys pageidaujamą jstrižo pjūvio kampa horizontalioje plokštumoje.

- Fiksuojamają rankenėlę (19) vėl užveržkite.

- Atlaisvinkite fiksuojamają rankenėlę (19), jei ji yra užveržta. - Patraukite svirtelę (20) ir sukite pjovimo stalą (17), kol kampo žymeklis (22) parodys pageidaujamą jstrižo pjūvio kampa horizontalioje plokštumoje. - Fiksuojamają rankenėlę (19) vėl užveržkite.

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo-jamus įstrižo pjūvio kampus horizontalioje plokštumoje, ant pjovimo stalo yra jpjovos (23):

kairén dešinén

0°

45°; 22,5°; 15° 15°; 22,5°; 45°

- Atlaisvinkite fiksuojamają rankenėlę (19), jei ji yra užveržta.

396 | Lietuvių k.

• Traukite svirtelę (20) ir sukite pjovimo stalą (17) iki norimos jpjovos kairėje arba dešinėje.
• Svirtelę vél atleiskite. Turite jausti, kaip svirtelė jsistato j jpjovą.
• Fiksuojamają rankenėlę (19) vėl užveržkite.

Istrižo pjūvio kampo vertikalioje plokštumoje nustatymas (žr. M pav.)

Istrižo pjūvio kampa vertikalioje plokštumoje galima nustatyti nuo 0° iki 45°.

• Reguliuojamą atraminį bėgelį (25) visiškai ištraukite.
• Atlaisvinkite prispaudžiamają svirtelę (31).
  – Rankena (9), lenkite įrankio svertą, kol kampo žymeklis (38) parodys norimą įstrižo pjūvio kampa.
  – Laikykite prietaiso svertą šioje padėtyje ir vėl užveržkite fiksuojamają rankenėlę (31).

Standartiniams 0° ir 45° kampams greitai ir tiksliai nustatyti yra skirtos specialios gamykloje nustatytos atramos.

• Reguliuojamą atraminį bėgelį (25) visiškai ištraukite.
• Atlaisvinkite prispaudžiamają svirtelę (31).
• Tuo tikslu rankena (9) lenkite prietaiso svertą iki atramos (40) dešinėn (0°) arba iki atramos (28) kairėn (45°).
• Vèl užveržkite prispaudžiamają svirtelę (31).

Paruošimas naudoti

Akumuliatoriaus ïdėjimas

▶ Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka Jūsų elektrinio įrankio firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ir sukelti gaisrą.
- Ikrautą akumuliatorių (34) stumkite iš viršaus į elektrinio įrankio akumuliatoriaus skyrių, kol akumuliatorius gerai užsifiksuos.

ljungimas (žr. N pav.)

- Norėdami elektrinį įrankį įjungti, pirmiausia paspauskite įjungimo blokatorių (7). Tada paspauskite įjungimo-išjungimo jungiklj (8) ir laikykite įj paspaustą.

Nuoroda: del saugumo jjungimo-išjungimo jungiklio (8) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.

Išjungimas

- Norédami išjungti, atleiskite jjungimo-išjungimo jungiklj (8).

Darbo patarimai

Bendrosios pjovimo nuorodos

Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėle (19) ir prispaudžiamają svirtele

(31). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.

▶ Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas negalės paliesti nei atraminio bėgelio, nei veržtuvų,

nei kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines atramas arba jas atitinkamai priderinkite.

Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus-kite pjūklo disko iš šono.

Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti prie atraminio bėgelio.

Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Jsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir gali laisvai judėti. Jrankio svertą lenkiant žemyn, slankusis apsauginis gaubtas turi atsidaryti. Jrankio svertą keliant aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūklo diską.

Pjaukite tik naudojimo pagal paskirtį skyriuje nurodytas medžiagas.

Pjovimo linijos žymėjimas (žr. O pav.)

Lazerio spindulys rodo pjūklo disko pjovimo liniją. Todėl neatidarydami slankiojo apsauginio gaubto galite nustatyti tikslia ruošinio pjovimo padėtį.

• Tuo tikslu jjunkite lazerio spindulj: trumpai spustelékite jjungimo-išjungimo jungiklj (8), nepaspausdami jjungimo blokatoriaus (7).
  – Ant ruošinio esančią žymę nukreipkite palei lazerio linijos dešinį kraštą.

Nuoroda: prieš pradėdami pjauti patikrinkite, ar tinkamai rodoma pjūvio linija (žr. „Lazerio justavimas“, Puslapis 397). Intensyviai naudojant, pvz., dėl vibracijos, lazerio spindulys gali pasislinkti.

Dirbančiojo padėtis (žr. P pav.)

Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi-trauke į šoną. Taip jūsų kūnas bus apsaugotas nuo galimos atatrankos.
– Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko.
– Nesukryžiuokite savo rankų priešais prietaiso svertą.

Leistini ruošinio matmenys

Didžiausi ruošiniai:

Istrižo pjūviokampas horizon-talioje plokštumo-je

Istrižo pjūviokampas vertika-lioje plokštumoje

Aukštis x plotis[mm]

0^0^70× 270

45° (dešinėje/kai-reje)

0° 70 x 190

0^45^45× 270
45° (kairèje) 45° 45 x 190
45° (dešinėje) 45° 45 x 190

Mažiausi ruošiniai (= visi ruošiniai, kuriuos galima tvirtai jve-ržti kartu tiekiamu greitojo prispaudimo veržtuvu pjūklo dis-ko kairėje ar dešinėje): 100 x 40 mm (ilgis x plotis)

Maks. pjovimo gylis (0°/0°): 70 mm

Istatomuju plokštelių keitimas (žr. Q pav.)

Istatomosios plokštelės (18) po ilgesnio elektrinio įrankio naudojimo susidėvi.

Pažeistas įstatomąsias plokšteles būtinai pakeiskite.

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Šešiabriauniu raktu (41) (mm) išsukite varžtus (53) ir išimkite senas jstatomąsias plokšteles.
• Istatykite naują dešinę įstatomają plokštelę.
• Prisukite įstatomają plokštelę varžtais (53) kaip galima dešiniau, kad per visą galimų traukiamųjų judesių ilgį pjūklo diskas prie įstatomosios plokštelės neprisiliestų.
• Tokius pačius veiksmus atlikite, norėdami pakeisti kairę jstatomają plokštele.

Pjovimas

Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėlę (19) ir prispaudžiamają svirtelę (31). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.

Pjovimas be traukiamojo judesio (nupjovimas) (žr. R pav.)

• Norédami atlikti pjūvius be traukiamojo judesio (maži ruošiniai), atlaisvinkite fiksuojamajj varztą (32), jei jis yra užveržtas. Stumkite prietaiso svertą atraminio bėgelio (13) kryptimi iki atramos ir fiksuojamajj varztą (32) vėl užveržkite.
• Jei reikia, nustatykite norimą jstrižo pjūvio kampa horizontalioje ir/arba vertikalioje plokštumoje.
• Spauskite ruošinj j atraminius bėgelius (13) ir (25).
• Suveržkite ruošinj atitinkamai pagal matmenis.
• Prietaisąjjunkite.
  – Rankena (9) prietaiso svertą lėtai lenkite žemyn.
• Pjaukite ruošinį tolygia pastūma.
• Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
• Lëtai kelkite prietaiso sverta aukstyn.

Pjovimas su traukiamuoju judesiu

• Norėdami atlikti pjūvius su traukiamuoju įtaisu (1) (platūs ruošiniai), atlaisvinkite fiksuojamajį varžtą (32), jei jis užveržtas.
• Jei reikia, nustatykite norimą jstrižo pjūvio kampa horizontalioje ir/arba vertikalioje plokštumoje.
• Spauskite ruošinj j atraminius bėgelius (13) ir (25).
• Suveržkite ruošinj atitinkamai pagal matmenis.
• Traukite prietaiso svertą nuo atraminio bėgelio (13) tiek, kad pjūklo diskas būtų priešais ruošinį.
• Prietaisą jjunkite.
• Rankena (9) prietaiso svertą lėtai lenkite žemyn.
• Spauskite prietaiso svertą atraminių bėge- lių (13) ir (25) kryptimi ir perpjaukite ruošinį tolygia pa- stūma.
• Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
• Lėtai kelkite prietaiso svertą aukštyn.

Gylio ribotuvo nustatymas (išpjovos pjovimas) (žr. S pav.)

Gylio ribotuvą reikia perstatyti, jei norite pjauti griovelj.

• Gylio ribotuvą (30) palenkite j išorę.
• Rankena (9) nulenkite prietaiso svertą j norimą padėtį.
• Reguliavimo varžta (5) pasukite tiek, kad varžto galas liestu gylio ribotuvą (30).
  – Lėtai kelkite prietaiso svertą aukštyn.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite labai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo.

Jei reikia, galite naudoti specialius laikiklius.

Pagrindinių nustatymų patikrinimas ir reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia tureti patirties ir specialių įrankių.

Bosch elektrinių jrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jungimo-išjungimo jungiklj.

Lazerio justavimas

Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinj jrankj reikia prijungti prie elektros tinklo.

Reguliuodami lazerį (pvz., stumdami prietaiso svertą) niekada nespauskite i jungimo-išjungimo jungiklio. Netikėtai jsijungus elektriniam jrankiui galima susižaloti.

- Elektrinj jrankj nustatykite j darbinę padėtį.

- Sukite pjovimo stalą (17) iki jpjovos (23) 0°. Turite jausti, kaip svirtelė (20) jsistato į jpjovą.

Patikrinimas (žr. T1 pav.)

• Ant ruošinio nubrėžkite tiesią pjūvio liniją.
• Rankena (9) prietaiso svertą lėtai lenkite žemyn.
• Nustatykite ruošinj taip, kad pjūklo disko dantys sutaptų su pjovimo linija.
• Tvirtai laikykite ruošinj šioje padėtyje ir lėtai kelkite prietaiso svertą aukštyn.
• Jtvirtinkite ruošinj.
  – Jungikliu (8) jjunkite lazerio spindulj, nepaspausdami jjungimo blokatoriaus (7).

Lazerio spindulys per visą ilgį turi sutapti su pjovimo linija, nubrėžta ant ruošinio, net ir tada, kai prietaiso svertas nulen-kiamas žemyn.

398 | Lietuvių k.

Nustatymas (žr. T2 pav.)

- Sukite reguliuojamą varžta (54) tinkamu atsuktuvu, kol la- zerio spindulys per visą ilgį susilygiagretins su pjovimo linija ant ruošinio.

Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kairės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spindulys juda iš dešinės į kairę.

Standartinio įstrižo pjūvio kampo 0° vertikalioje plokštumoje nustatymas

• Nustatykite elektrinj jrankj i transportavimo padėtį.
• Sukite pjovimo stalą (17) iki jpjovos (23) 0°. Turite jausti, kaip svirtelė (20) įsistato įjpjovą.

Patikrinimas (žr. U1 pav.)

- Nustatykite kampainj 90° kampu ir padėkite jį ant pjovimo stalo (17).

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (46) plokštumos.

Nustatymas (žr. U2 pav.)

• Atlaisvinkite prispaudžiamają svirtelę (9).
• Standartiniu kilpiniu ar veržliniu raktu (10 mm) atlaisvinkite atraminio varžto antveržle (39).
  – Jsukite arba išsukite atraminį varžtą tiek, kad kampainio kraštinė per visą ilgį priglustų prie pjūklo disko plokštu- mos.
• Vèl užveržkite prispaudžiamają svirtelę (31).
  – Tada vėl tvirtai užveržkite atraminio varžto (39) antveržlę. Jei nustačius kampo žymeklis (38) nėra vienoje linijoje su 0° žyme, esančia ant skalės (37), standartiniu kryžminiu atsuk-tuvu atlaisvinkite varžtą (55) ir nustatykite kampo žymeklj pagal 0° žymę.

Standartinio įstrižo pjūvio kampo 45° vertikalioje plokštumoje nustatymas

– Elektrinj jrankj nustatykite j darbinę padėtį.
- Sukite pjovimo stalą (17) iki jpjovos (23) 0°. Turite jausti, kaip svirtelė (20) jsistato į jpjovą.
- Atlaisvinkite prispaudžiamają svirtelę (31), o slankujj svertą, laikydami už rankenos (9), lenkite iki atramos j kaire (45°).

Patikrinimas (žr. V1 pav.)

- Nustatykite kampainj 45° kampu ir padékite jį ant pjovimo stalo (17).

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (46) plokštumos.

Nustatymas (žr. V2 pav.)

• Atlaisvinkite prispaudžiamają svirtelę (31).
• Standartiniu kilpiniu ar veržliniu raktu (10 mm) atlaisvinkite atraminio varžto antveržlę (29).
• Jsukite arba išsukite atraminį varžtą tiek, kad kampainio kraštine per visą ilgį priglustų prie pjūklo disko plokštumos.
• Vél užveržkite prispaudžiamają svirtelę (31).
  – Tada vėl tvirtai užveržkite atraminio varžto (29) antveržlę.
  Jei nustačius kampo žymeklis (38) néra vienoje linijoje su 45° žyme, esančia skalėje (37), dar kartą patikrinkite 0° js-

trižo pjūvio kampo vertikalioje plokštumoje ir kampo žymeklio nustatymą. Tada pakartokite 45° jstrižo pjūvio kampo vertikalioje plokštumoje nustatymą.

Kampo žymeklio (horizontalioje plokštumoje) nustatymas (žr. W pav.)

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Sukite pjovimo stalą (17) iki jpjovos (23) 0°. Turite jausti, kaip svirtelė (20) jsistato į jpjovą.

Patikrinimas

Kampo žymeklis (22) turi būti vienoje linijoje su 0° žyme, esančia skalėje (24).

Nustatymas

• Kryžminiu atsuktuvu atlaisvinkite varztą (56) ir nustatykite kampo žymeklj ties 0° žyme.
• Vél tvirtai priveržkite varžta.

Transportavimas (žr. X pav.)

Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:

- Atlaisvinkite fiksuojamajj varžtą (32), jei jis yra užveržtas. Traukite prietaiso svertą kiek galima j priekj ir vėl užveržkite fiksuojamajj varžtą.

- Nustatykite elektrinj jrankj i transportavimo padėtį.

– Nuimkite visą papildomą jrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Jei yra galimybė, nenaudojamus pjūklo diskus transportuokite uždaroje talpykloje.

- Elektrinj jrankj neškite laikydami jj už transportavimo rankenos (4).

Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsauginių įtaisų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite.

Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūskite suspaustu oru arba išvalykite teptuku.

Reguliariai valykite slydimo ratuką (12).

Papildoma jranga

	Gaminio numeris
Veržtuvas 1 609 B04 224
Istatomosios plokštelės	1 609 B05 242
Dulkių surinkimo maišelis 1 609 B06 278
Pjūklo diskai "Standard" medienai ir plokštėms, klijuotiems skydams ir lentjuostėms
Pjūklo diskas 216 x 30 mm, 24 dantys 2 608 837 721
Pjūklo diskas 216 x 30 mm, 48 dantys 2 608 837 723
Pjūklo diskai "Expert" medienai ir plokštėms, klijuotiems skydams ir lentjuostėms
Pjūklo diskas 216 x 30 mm, 24 dantys 2 608 644 518
Pjūklo diskas 216 x 30 mm, 48 dantys 2 608 644 519
Pjūklo diskai medienai ir plokštėms, klijuotiems skydams ir lentjuostėms (AUSTRALIJA 3 601 M41 040)
Pjūklo diskas 216 x 30 mm, 24 dantys 2 608 644 646
Pjūklo diskai "Standard" plastikui ir spalvotiesiems metalams
Pjūklo diskas 216 x 30 mm, 64 dantys 2 608 837 776
Pjūklo diskai "Expert" plastikui ir spalvotiesiems metalams
Pjūklo diskas 216 x 30 mm, 66 dantys 2 608 644 543

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.boschpt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą jrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklj gaminio numerj, esanti firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 399).

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
