GTA 60 W Professional - Service après-vente BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Stacionariojo pjūklo darbinis stalas
Prekės ženklas	Bosch
Modelis	GTA 60 W Professional
Prekės numeris	3 601 M12 000
Stalo aukštis	622 mm
Maksimali apkrova	180 kg (elektrinis įrankis + detalė)
Svoris	35 kg
Padangų slėgis	1,7–2 bar (maks. 2,5 bar)
Pagrindinės medžiagos	Metalas ir plastikas
Pridedami priedai	Montavimo plokštė, viršutinis ir apatinis rėmai, ratai su skersinėmis, kojų atrama, montavimo rinkinys (varžtai, poveržlės, veržlės)
Reikalingi įrankiai, nepridedami	Kryžminis atsuktuvas, veržliaraktis (10 mm, 8 mm, 6 mm)
Naudojimas pagal paskirtį	Bosch stacionarių pjūklų (pvz., GTS 10) ir kitų prekių ženklų integravimas per universalią montavimo plokštę
Pagrindinės funkcijos	Stabilus stacionariojo pjūklo laikiklis, lengvas transportavimas dėl ratų ir lankstymo mechanizmo, kojų aukščio reguliavimas horizontalumui užtikrinti
Sauga	Ratų užraktas, blokavimo varžtai, reguliuojamos kojos, neperkrauti, nenaudoti kaip kopėčių
Priežiūra ir valymas	Reguliariai valyti, remontą atlieka įgaliotasis Bosch techninės priežiūros centras
Atsarginės dalys ir remonto galimybės	Atsarginės dalys yra prieinamos, sprogstamasis vaizdas www.bosch-pt.com, Bosch techninės priežiūros centras
Bendra informacija	Instrukcija prieinama keliomis kalbomis, vertimas galimas paprašius

Dažnai užduodami klausimai - GTA 60 W Professional BOSCH

Kaip surinkti GTA 60 W darbinį stalą?

Vadovaukitės instrukcijos paveikslėliais nuo A iki E. Pradėkite prisukdami viršutinį rėmą prie apatinio, tada pritvirtinkite ratus, atramą, montavimo plokštę ir skersines. Nepriveržkite veržlių per daug, kad būtų galima judėti.

Kokia yra maksimali stalo apkrova?

Maksimali apkrova (elektrinis įrankis + detalė) yra 180 kg.

Kaip transportuoti darbinį stalą?

Transportavimui sulenkite pagrindą: atidarykite užraktą, nuleiskite svirtį, kad atitrauktumėte blokavimo varžtus, tada stumkite stalą aukštyn, kol varžtai vėl užsifiksuos. Uždarykite užraktą.

Ar galiu naudoti kito prekės ženklo pjūklą nei Bosch?

Taip, montavimo plokštė yra universali: joje yra įvairių skylių, leidžiančių montuoti kitų prekių ženklų elektrinius įrankius, jei pasirenkami tinkami varžtai ir veržlės.

Kaip reguliuoti kojų aukštį?

Atsukite veržles po kojomis, tada įsukite arba išsukite kojas, kol stalas bus visiškai horizontalus. Vėl priveržkite veržles.

Ką daryti, jei darbinis stalas nestabilus?

Patikrinkite, ar visi varžtai ir surinkimo elementai yra gerai priveržti. Įsitikinkite, kad reguliuojamos kojos tinkamai sureguliuotos, kad būtų lygus paviršius. Neviršykite maksimalios apkrovos.

Kaip valyti ir prižiūrėti stalą?

Valykite minkšta, sausa šluoste. Esant gedimui, remontą patikėkite įgaliotajam Bosch techninės priežiūros centrui. Reguliariai tikrinkite padangų slėgį (1,7–2 bar, maks. 2,5 bar).

Kur rasti atsargines dalis GTA 60 W?

Atsarginės dalys yra prieinamos pas Bosch. Peržiūrėkite sprogstamuosius vaizdus www.bosch-pt.com arba susisiekite su savo šalies Bosch techninės priežiūros centru.

Kokių papildomų įrankių reikia surinkimui?

Jums reikės kryžminio atsuktuvo ir veržliarakčio (10 mm, 8 mm ir 6 mm). Šie įrankiai nepridedami.

Kaip susisiekti su Bosch techninės priežiūros centru Prancūzijoje?

Skambinkite 0800 05 50 51 (nemokamas numeris) arba rašykite [e-mail]. Adresas: 126 rue de Stalingrad, 93705 DRANCY Cedex.

NAUDOJIMO INSTRUKCIJA GTA 60 W Professional BOSCH

Lietuviškai....Puslapis 131

4

Bendrosios saugos nuorodos

!SPÈJIMAS

Perskaitykite visas prie darbinio stalo arba prie

montuojamo elektrinio įrankio pridedamas įspėjamąsias nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

Prieš pradėdami prietaisą reguliuoti ar keisti atsargines dalis, iš kištukinio lizdo ištraukite kištuką ir iš elektrinio įrankio išimkite akumuliatorių. Netikėtai įsijungus elektriniam įrankiui gali įvykti nelaimingas atsitikimas.
Prieš pradėdami montuoti elektrinį įrankį, tinkamai surinkite darbinį stalą. Kad darbinis stalas su elektrinių įrankių nesulūžtų, būtina nepriekaištingai sumontuoti.
Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nuslydus ant darbinio stalo, galima prarasti kontrolę.
Darbinį stalą pastatykite ant tvirto, lygaus ir horizontalaus pagrindo. Jei darbinis stalas slankioja arba svyruoja, elektrinis įrankis ir ruošinys nebus valdomi ir stumiami tolygiai ir saugiai.

Darbinio stalo neperkraukite ir nenaudokite jo kaip kopėčių arba pastolių. Darbinį stalą apkrovus per didele apkrova arba ant jo stovint, darbinio stalo svorio centras gali pasislinkti į viršų ir stalas gali nuvirsti.
Transportuojant ar dirbant visi varžtai ir jungiamieji elementai turi būti tvirtai užveržti. Jei yra atsilaisvinusių jungčių, pjaunant įranga gali stovėti netvirtai ir pjovimas gali būti netikslus.
Elektrinj įrankį montuokite ir išmontuokite tik tada, kai jis yra transportavimo padėtyje (nuorodas apie transportavimo padėtį skaitykite atitinkamo elektrinio įrankio naudojimo instrukcijoje). Priešingu atveju elektrinio įrankio svorio centras gali būti nepalankioje vietoje ir jūs negalėsite jo tvirtai laikyti.
Ant montavimo plokštelės pritvirtintą elektrinį įrankį naudokite tik ant darbinio stalo. Ant montavimo plokštelės pritvirtintas, bet ant darbinio stalo nepastatytas elektrinis įrankis stovi netvirtai ir gali apvirsti.
▶ Patikrinkite, ar ilgi ir sunküs ruošiniai nesutrikdys darbinio stalo pusiausvyros. Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Sustumdami ar išskleisdami darbinį stalą nelaikykite pirštų netoli lankstų. Priešingu atveju pirštus galite suspausti.

132 | Lietuviškai

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinį stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis darbiniu stalu.

Simbolis Reikšme

Darbinio stalo maksimali leistinoji apkrova (elektrinis įrankis + ruošinys) yra 180 kg.

Funkciju aprašymas

Perskaitykite visas prie darbinio stalo arba prie montuojamo elektrinio įrankio pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Elektrinio jrankio paskirtis

Ant darbinio stalo leidžiama tvirtinti tik šiuos Bosch stacionariuosius pjūklus (2008.11 duomenimis):

- GTS 10 3 601 L30 0..

Su elektriniu jrankiu naudojamas darbinis stalas yra skirtas lentoms ir profiliams pjaustyti.

Darbinis stalas taip pat tinka jvairiems kitų gamintojų produktams (žr. 134 psl.).

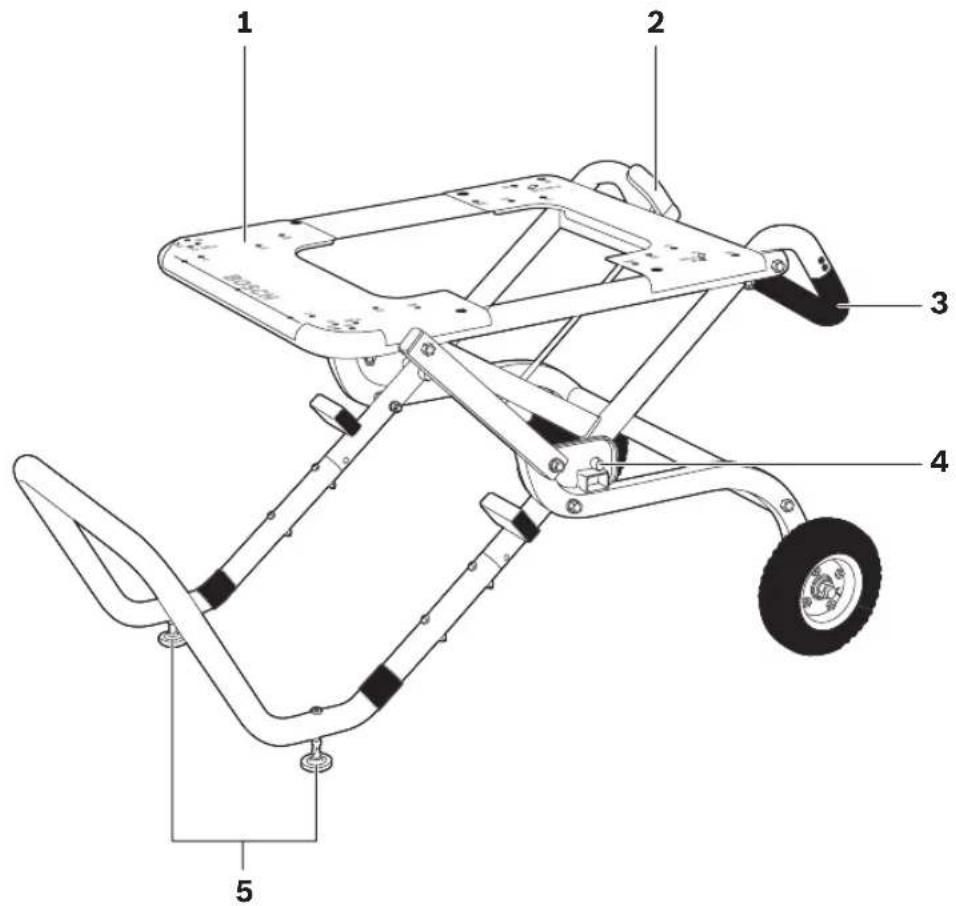

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio stalo schemose nurodytus numerius.

1 Montavimo plokštelė

2 Ratų 8 užraktas

3 Rankena

4 Fiksatorius

5 Reguliuojamo aukščio kojelė

6 Viršutinis rémas su užraktu 2

7 Apatinis rémas

8 Ratas

9 Jungiamasis spyrys

10 Kojelès atrama

11 Tvirtinamujų dalių rinkinys

12 Sparnuotoji veržlé

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejelna. Vlsą papildomą įrangą rasite mūsu papildomos įrangos programoje.

Techniniai duomenys

Darbinis stalas GTA 60 W
	Professional
Gaminio numeris	3 601 M12 000
Darbinio stalo aukštis	mm 622
Maks. leistinoji apkrova (elektrinis + ruošinys)	kg 180
Svoris pagal „EPTA-Procedure 01/2003“	kg 35

Lietuviškai | 133

Montavimas

Tiekiamas komplektas

Tuo tikslu žr. tiekiamo komplekto paveikslus, pateiktus naudojimo instrukcijos pradžioje.

Prieš pradėdami darbinį stalą montuoti patikrinkite, ar pateiktos visos žemiau nurodytos dalys:

Nr. Pavadinimas Kiekis

1	Montavimo plokštelė 1
6	Viršutinis rėmas su užraktu 2 1
7	Apatinis rėmas 1
8	Ratas su jungiamuoju spyriu 9 2
10	Kojelės atrama 1
11	Tvirtinamųjų dalių rinkinys,kurį sudaro:– Šešiabriaunis varžtasM10 x 100 6M10 x 50 2M6 x 110 4M6 x 75 4M6 x 40 4– Varžtas kryžmine galvuteM8 x 50 6– PoveržlėM10 18M10 (prispaudžiamoji poveržlė) 2M6 8– Fiksuojamoji veržlėM10 6M8 6M6 4

Papildomai be tiekiamo įrangos reikalingi šie įrankiai:

- Kryžminis atsuktuvas

- Veržliaraktis (10 mm, 8 mm, 6 mm)

Važiuojamojo rémo montavimas

- Tiekiamas dalis atsargiai išimkite iš pakuotės.

- Nuimkite visas pakuotės medžiagas.

- Montuokite pagal paveikslus A-E. Montuodami laikykitės žemiau pateiktų nuorodu.

Pav. A:

- Viršutinj réma 6 prisukite prie apatinio rémo 7.

Pav. B:

- Kairjjj ir dešinjjj ratą 8 atitinkamai prisukite prie viršutinio rémo 6.

Atkreipkite dėmesį, kad jungiamieji spyriai 9 būtų nukreipti į išorę, o ratų padangos būtų nukreiptos apatinio rėmo 7 kryptimi.

Nuoroda: neužveržkite veržlių per stipriai. Prisuktos dalys turi galėti laisvai judėti.

Pav. C:

- Atramines kojeles 10 prisukite prie abiejų ratų 8.

Pav. D:

- Montavimo plokštelę 1 abejose pusėse prisukite prie viršutinio rėmo 6.

Nuoroda: neužveržkite veržlių per stipriai. Prisuktos dalys turi galėti laisvai judėti.

Pav. E:

- Dešinjjj ir kairjjj jungiamajj spyrj 9 atitinkamai prisukite prie montavimo plokštelės 1.

Nuoroda: neužveržkite veržlių per stipriai. Prisuktos dalys turi galėti laisvai judėti.

134 | Lietuviškai

Darbinio stalo paruošimas

Darbinio stalo pastatymas (žiūr. pav. F)

Prieš pritvirtindami elektrinj jrankj, išskleiskite rémą.

• Kad atlaisvintumėte fiksatorių 4, darbinį stalą už rankenos 3 šiek tiek patraukite aukštyn.
• Atrakinkite užraktą 2.
  Ratus blokuojantys fiksatoriai atitraukiamai atgal.
• Pastatykite koją ant atraminės kojelės 10 ir abiem rankom spauskite rankeną 3 žemyn, kol fiksatoriai vėl užsifiksuos.
• Užrakinkite užraktą 2.

Reguliuojamo aukščio kojelės 5 padės jums darbinį stalą išlyginti.

- Atlaisvinkite sparnuotasias verzles 12 ir kojeles išsukite tiek, kad darbinis stalas stovetų lygiai.

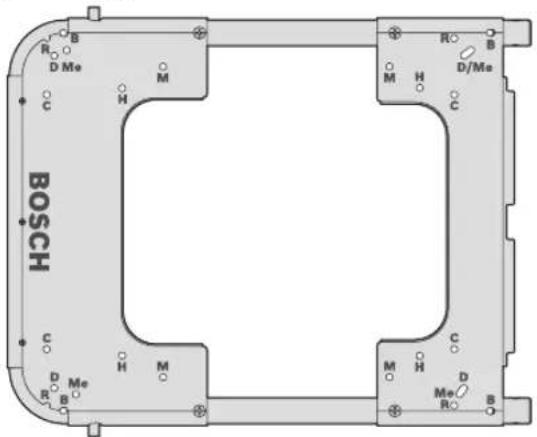

Elektrinio įrankio pritvirtinimas ant montavimo plokštelės (žr. pav. G)

Montavimo plokštele 1 galima naudoti universaliai. Naudojantis įvairiomis montavimo kiaurymėmis, prie darbinio stalo galima tvirtinti ne tik Bosch elektrinius įrankius, bet kitų gamintojų produktus.

• Pastatykite elektrinj įrankį ant atitinkamų montavimo kiaurymių.
• Montavimo plokštelę ir elektrinį įrankį susukite tinkamais varžtais, poveržlėmis ir veržlėmis.

Naudojimas

Darbo patarimai

Neapkraukite darbinio stalo per didele apkrova. Niekada neviršykite darbinio stalo leistinosios apkrovos.

Prieš pradėdami dirbti visada įsitikinkite, kad užraktas 2 yra užrakintas.

Visada tvirtai laikykite ruošinj, ypač atlikdami ilgus, sunkius pjūvius. Nupjovus ruošinj, pakinta svorio centro padėtis ir darbinis stalas net gali pradėti virsti.

Transportavimas

Norėdami transportuoti, rėmą turite sustumti. (žr. pav. H)

• Kad atlaisvintumėte fiksatorių 4, darbinį stalą už rankenos 3 šiek tiek paspauskite žemyn.
• Atrakinkite užraktą 2. Ratus blokuojantys fiksatoriai atitraukiamai atgal.
• Pastatykite koja ant atraminės kojelės 10 ir abiem rankom kelkite rankeną 3 aukštyn, kol fiksatoriai vėl užsifiksuos.
• Užrakinkite užraktą 2.

Lietuviškai | 135

Priežiūra ir servisas

Priežiūra ir valymas

Jei, nepaisant kruopščios gamybos ir patikrinimo, darbinis stovas sugestų, jo remontas turi būti atliekamas įgaliotose BOSCH elektrinių įrankių remonto dirbtuvėse.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį darbinio stalo firminėje lentelėje.

Padangu oro slégis

Tiekiamų padangų oro slėgis yra 1,7 – 2 b a r. Padangų oro slėgis gali būti ne aukštesnis kaip 2,5 bar.

Šalinimas

Darbinis stalas, papildoma jranga ir pakuotės turi ekologiškai utilizuojami.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Galimi pakeitimai.
