Produkttyp	Arbetsbord för stationär såg
Märke	Bosch
Modell	GTA 60 W Professional
Artikelnummer	3 601 M12 000
Bordshöjd	622 mm
Maximal lastkapacitet	180 kg (elverktyg + arbetsstycke)
Vikt	35 kg
Däcktryck	1,7–2 bar (max. 2,5 bar)
Huvudmaterial	Metall och plast
Medföljande tillbehör	Monteringsplatta, övre och nedre ram, hjul med tvärbalkar, fotstöd, monteringssats (bultar, brickor, muttrar)
Verktyg som krävs men inte medföljer	Stjärnskruvmejsel, skiftnyckel (10 mm, 8 mm, 6 mm)
Avsedd användning	Integration av Bosch stationära sågar (t.ex. GTS 10) och andra märken via universell monteringsplatta
Huvudfunktioner	Stabil support för stationär såg, enkel transport med hjul och vikmekanism, justerbar fot höjd för vågrätt läge
Säkerhet	Hjullås, låsbultar, justerbara fötter, överbelasta inte, använd inte som stege
Underhåll och rengöring	Rengör regelbundet, reparation av Bosch auktoriserad service
Reservdelar och reparationsmöjlighet	Reservdelar finns, sprängskiss på www.bosch-pt.com, Bosch kundservice
Allmän information	Bruksanvisning finns på flera språk, översättning möjlig på begäran

Vanliga frågor - GTA 60 W Professional BOSCH

Hur monterar jag arbetsbordet GTA 60 W?

Följ figurerna A till E i bruksanvisningen. Börja med att skruva fast den övre ramen i den nedre ramen, fäst sedan hjulen, stödet, monteringsplattan och tvärbalkarna. Dra inte åt muttrarna för hårt för att möjliggöra rörelse.

Vad är bordets maximala lastkapacitet?

Den maximala lastkapaciteten (elverktyg + arbetsstycke) är 180 kg.

Hur transporterar jag arbetsbordet?

För transport, fäll ihop underredet: öppna låset, sänk handtaget för att dra in låsbultarna, tryck sedan bordet uppåt tills bultarna låses igen. Stäng låset.

Kan jag använda en såg från ett annat märke än Bosch?

Ja, monteringsplattan är universell: den har olika hål för att montera elverktyg från andra märken, förutsatt att du väljer lämpliga skruvar och muttrar.

Hur justerar jag fötternas höjd?

Lossa vingmuttrarna under fötterna, skruva sedan in eller ut fötterna tills bordet är helt vågrätt. Dra åt muttrarna igen.

Vad gör jag om arbetsbordet är instabilt?

Kontrollera att alla bultar och monteringsdelar är ordentligt åtdragna. Se till att de justerbara fötterna är korrekt inställda för en plan yta. Överskrid inte maxlasten.

Hur rengör och underhåller jag bordet?

Rengör med en mjuk, torr trasa. Vid fel, lämna in för reparation till en Bosch auktoriserad service. Kontrollera regelbundet däcktrycket (1,7–2 bar, max 2,5 bar).

Var hittar jag reservdelar till GTA 60 W?

Reservdelar finns hos Bosch. Se sprängskisser på www.bosch-pt.com eller kontakta Bosch kundservice i ditt land.

Vilka extra verktyg behövs för monteringen?

Du behöver en stjärnskruvmejsel och en skiftnyckel på 10 mm, 8 mm och 6 mm. Dessa verktyg ingår inte.

Hur kontaktar jag Bosch kundservice i Frankrike?

Ring 0800 05 50 51 (grönt nummer) eller skriv till [e-mail]. Adress: 126 rue de Stalingrad, 93705 DRANCY Cedex.

BRUKSANVISNING GTA 60 W Professional BOSCH

Allmänna säkerhetsanvisningar

WARNING

Läs alla de varningsanvisningar och säkerhetsinstruktioner som medföljer arbetsbordet eller elverktyget som ska användas. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Säkerhetsanvisningar för arbetsbord

Dra stickproppen ur vägguttaget och/eller batteriet ur elverktyget innan inställningar utförs på verktyget eller tillbehörsdelar byts. Oavsiktlig start av elverktyg förorsakar ofta olyckor.
Sätt i hop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.
Fäst elverktyget ordentligt på arbetsbordet innan det tas i bruk. Om elverktyget slirar på arbetsbordet finns risk för att du förlorar kontrollen över verktyget.
Ställ upp arbetsbordet på en stadig, plan och vågrät yta. Om arbetsbordet slirar eller vacklar kan elverktyget eller arbetsstycket inte styras jämnt och säkert.
- Överbelasta inte arbetsbordet och använd det inte heller som stege eller ställ. Om arbetsbordet överbelastas eller om man stiger upp på bordet kan det lätt hända att bordets tyngdpunkt förändras varefter det tippar.
Se till att för transport och arbeten alla skruvar och fästelement är ordentligt fastdragna. Lösa förbindelser kan leda till instabilitet och inexakta sågningsförlopp.
Montera och demontera elverktyget endast när det är i transportskick (beträffande anvisningar för transportskick se även bruksanvisningen för respektive elverktyg). Elverktyget kan i annat fall få en så ogynnsam tyngdpunkt att det inte kan hanteras på säkert sätt.

Använd ett på monteringsplattan fastsatt elverktyg endast på arbetsbordet. Om arbetsbord inte används står monteringsplattan med elverktyget osäkert och kan lätt tippa.
Se till att långa och tunga arbetsstycken inte inkräktar på arbetsbordet jämvikt. Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödas.
Håll fingrarna på avständ från lederna när arbetsbordet skjuts ihop eller dras isär. Risk finns för att fingrarna kommer i kläm.

Symboler

Beakta symbolerna nedan som kan vara viktiga för arbetsbordets användning. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda arbetsbordet.

Symbol Betydelse

Arbetsbordets maximala bärförmåga (elverktyg + arbetsstycke) är 180 kg.

Läs alla de varningsanvisningar och säkerhetsinstruktioner som medföljer arbetsbordet eller elverktyget som ska användas. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Arbetsbordet är avsett endast för följande stationära sågar från Bosch (Datum 2008.11):

- GTS 10 3 601 L30 0..

Tillsammans med elverktyget är arbetsbordet avsett för kapning av bräden och profiler.

Arbetsbordet kan även användas med olika konkurrensprodukter (se sidan 49).

48 | Svenska

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il- lustration av arbetsbordet på grafiksidan.

1 Monteringsplatta
2 Låsning av hjulen 8
3 Handtag
4 Spärrbult
5 I höjdled justerbar fot
6 Övre ram med spärr 2
7 Undre ram
8 Hjul
9 Förbindelsesträva

10 Fotstöd

11 Fästelement

12 Vingmutter

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Arbetsbord GTA 60 W
	Professional
Produktnummer	3 601 M12 000
Arbetsbordets höjd	mm 622
max. bärförmåga (elverktyg + arbets-stycke)	kg 180
Vikt enligt
EPTA-Procedure
01/2003	kg 35

Montage

Leveransen omfattar

Beakta beskrivningen av leveransomfånget i början av bruksanvisningen.

Kontrollera innan arbetsbordet monteras att alla nedan angivna delar medlevererats:

Nr Beteckning Antal
1	Monteringsplatta 1
6	Övre ram med spärr 2 1
7	Undre ram 1
8	Hjul med förbindelsesträva 9 2
10	Fotstöd	1
11	Monteringsset bestående av:
	- Sexkantskruv
	M10 x 100	6
	M10 x 50	2
	M6 x 110	4
	M6 x 75	4
	M6 x 40	4
	- Krysspårsskruv
	M8 x 50	6
	- Underläggsbricka
	M10	18
	M10 (klämbricka)	2
	M6	8
	- Motmutter
	M10	6
	M8	6
	M6	4

Följande verktyg behövs i tillägg:

• Krysskruvmejsel
• Fast skruvnyckel (10 mm, 8 mm, 6 mm)

Svenska | 49

Montering av bordsställ med hjul

• Ta försiktigt ut alla medlevererade delar ur förpackningen.
• Ta bort all förpackning.
• Vid montering följ bilderna A–E. Beakta anvisningarna nedan.

Bild A:

- Skruva ihop den övre ramen 6 med den undre ramen 7.

Bild B:

- Skruva ihop vänster och höger hjul 8 med den övre ramen 6.

Kontrollera att förbindelsesträvorna 9 är riktade utåt och hjulens däck mot undre ramen 7.

Anvisning: Dra inte åt muttrarna för hårt. De skruvmonterade delarna måste kunna röras fritt.

Bild C:

- Skruva ihop fotstöden 10 med båda hjulen 8.

Bild D:

- Skruva ihop monteringsplattan 1 på båda sidorna med övre ramen 6.

Anvisning: Dra inte åt muttrarna för hårt. De skruvmonterade delarna måste kunna röras fritt.

Bild E:

- Skruva ihop vänstra och högra förbindelsesträvan 9 med monteringsplattan 1.

Anvisning: Dra inte åt muttrarna för hårt. De skruvmonterade delarna måste kunna röras fritt.

Förberedelse av arbetsbordet

Ställ upp arbetsbordet (se bild F)

Innan elverktyget fästs, måste bordsstället skjutas isär.

• För att avlasta spärrbultarna 4 dra lätt upp arbetsbordet med handtaget 3.
• Lås upp spärren 2. Spärrbultarna som låser hjulen dras nu tillbaka.
• Ställ ena foten på fotstödet 10 och tryck med båda händerna ned handtaget 3 tills spärrbultarna åter snäpper fast.
• Stäng av spärren 2.

Med de i höjdled justerbara fotstöden 5 kan arbetsbordet riktas upp.

- Lossa vingmuttrarna 12 och skruva stöden in eller ut tills arbetsbordet står plant.

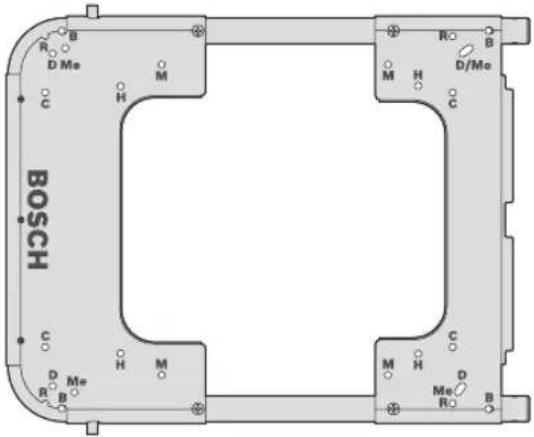

Så här fäst elverktyget på monteringsplattan (se bild G)

Monteringsplattan 1 kan användas universellt. Tack vare olika monteringshål kan på arbetsbordet både Bosch-elverktyg och konkurrentprodukter fästas.

• Placera elverktyget på lämpliga monterings-hål.
• Skruva fast monteringsplattan och elverktyget med lämpliga skruvar, underläggsbrickor och muttrar.

50 | Svenska

Drift

Arbetsanvisningar

Överbelasta inte arbetsbordet. Beakta arbetsbordets maximala bärförmåga.

Kontrollera innan arbetet påbörjas att spärren 2 är stängd.

Håll stadigt i arbetsstycket och speciellt då om det gäller längre och tunga stycken. Efter kapning av arbetsstycket kan tyngdpunkten förändras till den grad att arbetsbordet tippar.

Transport

För transport måste bordstället skjutas ihop. (se bild H)

• För att avlasta spärrbultarna 4 tryck lätt ned arbetsbordet med handtaget 3.
• Lås upp spärren 2. Spärrbultarna som låser hjulen dras nu tillbaka.
• Ställ ena foten på fotstödet 10 och dra med båda händerna upp handtaget 3 tills spärrbultarna åter snäpper fast.
• Stäng av spärren 2.

Underhåll och service

Underhåll och rengöring

Om i arbetsbordet trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på arbetsbordets typskylt.

Däckens lufttryck

Däcken levereras med ett tryck på 1,7–2 bar. Däcket kan pumpas upp till ett tryck på högst 2,5 bar.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Arbetsbord, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Ändringar förbehålles.
