LIETOŠANAS INSTRUKCIJA GTA 60 W Professional BOSCH
Iv instrukcijas originalvalodā
It Originali instrukcija
2
Deutsch.... Seite 8
English....Page 13
Français....Page 18
Latviešu....Lappuse 126
Vispārējie drošības noteikumi
BRĪDINĀJUMS
Izlasiet visus drošības noteikumus un brīdinošos
norādījumus, kas attiecas uz darba galdu vai uz tā nostiprināmo elektroinstrumentu. Šeit sniegto drošības noteikumu un brīdinošo norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai smagam savainojumam.
Drošibas noteikumi darba galdiem
Pirms elektroinstrumenta regulēšanas vai piederumu nomaiņas atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas vai izņemiet no tā akumulatoru. Elektroinstrumentu nejauša ieslēgšanās dažkārt klūst par cēloni nelaimes gadījumam.
▶ Pareizi samontëjiet darba galdu, pirms nostipriniet uz tã elektroinstrumentu.
Pareiza galda uzbüve ir svarīga, lai novērstu tã sabrukšanas risku.
Pirms elektroinstrumenta lietošanas droši nostipriniet to uz darba galda.
Elektroinstrumenta izslīdēšana uz darba galda var klūt par cēloni kontroles zaudēšanai.
▶ Novietojiet darba galdu uz stingras, lidzenas un limeniskas virsmas. Darba galdam izslīdot vai salodzoties, elektroinstrumentu vai apstrādājamo priekšmetu nav iespējams droši un vienmērīgi vadīt.
▶ Nepārslogojiet darba galdu un neizmantojiet to kā kāpnes vai sastatnes.
Darba galda pārslogošana vai stāvēšana uz tā var izraisīt darba galda smaguma centra pārvietošanos augšup un galda apgāšanos.
▶ Sekojiet, lai transportēšanas un darba laikā visas skrūves un citi savienojošie elementi būtu stingri pievilkti. Valīgi savienojumi var būt par cēloni nestabilitātei un izraisīt neprecīzu zāga pārvietošanos.
Veiciet elektroinstrumenta nostiprināšanu un noņemšanu tikai tad, ja tas atrodas transporta stāvokli (norādījumus par transporta stāvokli var izlasīt attiecīgā elektroinstrumenta lietošanas pamācībā).
Elektroinstrumenta smaguma centra novietojums var būt tik neizdevīgs, ka tas droši nenoturas uz darba galda.
Izmantojiet uz montāžas plāksnes nostiprināto elektroinstrumentu vienīgi uz darba galda. Bez darba galda montāžas plāksne ar uz tās nostiprināto elektroinstrumentu nav stabila un var apgāzties.
▶ Sekojiet, lai gari un smagi apstrādājamie priekšmeti neizraisītu darba galda līdzsvara zudumu. Gari un smagi apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.
▶ Atlokot vai salokot darba galdu, netuviniet pirkstus salokāmo posmu savienojuma punktam. Šādā gadījumā pirksti var tikt saspiesti.
Latviešu | 127
Simboli
Šeit ir aplūkoti daži simboli, kuru nozīmi ir svarīgī zināt, lietojot darba galdu. lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija Įaus vieglāk un drošāk strādāt ar darba galdu.
Simbols Nozime
Darba galda maksimālā nestspēja (elektroinstruments + apstrādājamais priekšmets) ir 180 kg.
Funkciju apraksts
Izlasiet visus drošības noteikumus un brīdinošos norādījumus, kas attiecas uz darba galdu vai uz tā nostiprināmo elektroinstrumentu.
Šeit sniegto drošības noteikumu un brīdinošo norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai smagam savainojumam.
Pielietojums
Darba galds ir paredzēts vienīgi šādu Bosch stacionāro zāgu nostiprināšanai (stāvoklis uz 2008.11):
- GTS 10 3 601 L30 0..
Lietojot darba galdu kopā ar elektro- instrumentu, tas ir paredzēts dēļu un profilu sagarināšanai.
Darba galds ir piemērots arī dažādu citās firmās ražotu izstrādājumu stiprināšanai (skatīt lappusi 129).
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem darba galda attēlā, kas sniegts grafiskajā lappusē.
1 Montāžas plāksne
2 Rokturis riteņu 8 fiksēšanai
3 Rokturis
4 Noturbulta
5 Kāja ar regulējamu garumu
6 Augšējais rāmis ar rokturi ritenu fiksēšanai 2
7 Apakšējais rāmis
8 Ritenis
9 Savienojošais balsts
10 Kājas balsts
11 Stiprinošo elementu komplekts
12 Spārnuzgrieznis
*Šeit attėlotie vai aprakstītie piederumi neietilpst standarta plegādes komplektā. Pllns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Darba galds GTA 60 W | |
| Professional | |
| Izstrādājuma numurs | 3 601 M12 000 |
| Darba galda augstums | mm 622 |
| Maks. nestspēja (elektroinstruments + apstrādājamais priekšmets) | kg 180 |
| Svars atbilstoši EPTA-Procedure | |
| 01/2003 | kg 35 |
128 | Latviešu
Montāža
Piegādes komplekts
Izstrādājuma piegādes komplekts ir attēlots lietošanas pamācības pielikumā.
Pirms darba galda montāžas pārbaudiet, vai ir piegādātas visas zemāk minētās dajas.
| Nr. Apzīmējums Skaits | ||
| 1 | Montāžas plāksne 1 | |
| 6 | Augšējais rāmisar rokturi riteņu fiksēšanai 2 1 | |
| 7 | Apakšējais rāmis 1 | |
| 8 | Ritenis ar savienojošo balstu 9 2 | |
| 10 | Kājas balsts 1 | |
| 11 | Stiprinošo elementu komplekts sastāv no šādām vienībām:– Skrūve ar seštūra galvuM10 x 100M10 x 50M6 x 110M6 x 75M6 x 40– Skrūve ar krustrievas galvuM8 x 50– PaplāksneM10M10 (sprostpaplāksne)M6– Fiksējošais uzgrieznisM10M8M6 | 6244618286664 |
Papildus piegādes komplektam, darbam ir nepieciešami šādi instrumenti
- Krustrievas skrūvgriezis
- Valējā skrūvjatslēga (10 mm, 8 mm, 6 mm)
Pārvietojamās šasijas montāža
- Uzmanīgi izsaiņojiet visas piegādātās elektroinstrumenta daļas.
- Nonemiet visus iesainojuma materiālus.
- Veicot montāžu, rīkojieties, kā parādīts attēlos A–E. levērojiet sekojošus norādījumus.
Attëls A
- Saskrūvējiet augšējo rāmi 6 ar apakšējo rāmi 7.
Attëls B
- Pieskrūvējiet kreiso un labējo riteni 8 pie augšējā rāmja 6.
Sekojiet, lai savienojošie balsti 9 būtu vērsti uz ārpusi un riteņu riepas būtu vērstas apakšējā rāmja 7 virzienā.
Piezime. Nepievelciet uzgriežnus pārāk stingri. Ar skrūvju palīdzību sastiprinātajām daļām jāspēj brīvi kustēties.
Attëls C
- Saskrūvējiet kājas balstu 10 ar abiem riteniem 8.
Attëls D
- No abām pusēm pieskrūvējiet montāžas plāksni 1 pie augšējā rāmja 6.
Piezime. Nepievelciet uzgriežnus pārāk stingri. Ar skrūvju palīdzību sastiprinātajām daļām jāspēj brīvi kustēties.
Attëls E
- Pieskrūvējiet kreiso un labējo savienojošo balstu 9 pie montāžas plāksnes 1.
Piezime. Nepievelciet uzgriežnus pārāk stingri. Ar skrūvju palīdzību sastiprinātajām daļām jāspēj brīvi kustēties.
Latviešu | 129
Darba galda sagatavošana
Darba galda uzstādīšana (skatīt attēlu F)
Pirms elektroinstrumenta nostiprināšanas nepieciešams atlocīt šasiju.
- Lai atslogotu noturbultas 4 nedaudz paceliet augšup darba galda rokturi 3.
- Pārvietojiet fiksējošo rokturi 2 atvērtā stāvoklī. Tā rezultātā tiek ievilktas noturbultas, kas fiksē riteņus.
- Novietojiet vienu kāju uz kājas balsta 10 un ar abām rokām spiediet lejup rokturi 3, līdz noturbultas no jauna fiksējas ligzdās.
- Pārvietojiet fiksējošo rokturi 2 slēgtā stāvoklī.
Darba galda izlīdzināšanu atvieglo kājas ar regulējamu garumu 5.
- Atskrūvējiet spārnuzgriežņus 12 un ieskrūvējiet vai izskrūvējiet kājas, līdz darba galds stāv taisni.

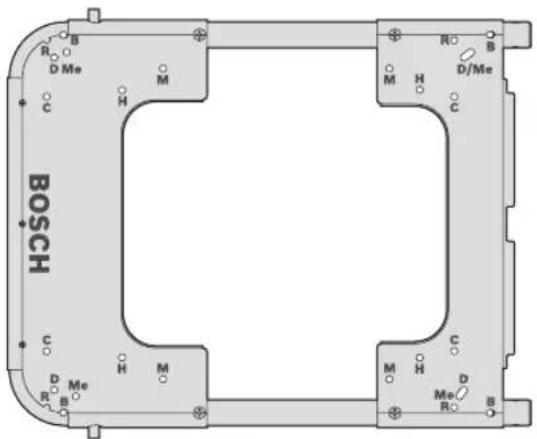

Elektroinstrumenta stiprināšana uz montāžas plāksnes (skatīt attēlu G)
Montāžas plāksne 1 ir universāla. Pateicoties īpašam stiprinājuma atvērumu izvietojumam, uz darba galda var nostiprināt kā Bosch elektroinstrumentus, tā arī citās firmās ražotus izstrādājumus.
| Ražotājs Modelis | Stiprinājuma atvērumi | |
| Bosch | GTS 10 B | |
| DeWALT | DW744XP D | |
| Metabo | TS 250 Me | |
| Makita | 2703 M | |
| Hitachi | C 10 R A 2 H | |
- Novietojiet elektroinstrumentu uz tam paredzētajiem stiprinājuma atvērumiem.
- Pieskrūvējiet elektroinstrumentu pie montāžas plāksnes, izmantojot šim nolūkam piemērotas skrūves, paplāksnes un uzgriežņus.
Lietošana
Norādījumi darbam
Nepārslogojiet darba galdu. Nekad nepārsniedziet darba galda maksimālo nestspēju.
Pirms darba vienmēr pārliecinieties, ka fiksējošais rokturis 2 atrodas slēgtā stāvokli.
Vienmēr stingri turiet apstrādājamo priekšmetu, īpaši tad, ja nākas zāgēt garus, smagus priekšmetus. Pēc apstrādājamā priekšmeta pārzāgēšanas darba galda smaguma centrs var pēkšni pārvietoties, izraisot tā apgāšanos.
Transportešana
Transportēšanas laikā jāsaloka darba galda šasija. (skatīt attēlu H)
- Lai atslogotu noturbultas 4, nedaudz nospiediet lejup darba galda rokturi 3.
- Pārvietojiet fiksējošo rokturi 2 atvērtā stāvokli.
Tā rezultātā tiek ievilktas noturbultas, kas fiksē riteņus. - Novietojiet vienu kāju uz kājas balsta 10 un ar abām rokām velciet augšup rokturi 3, līdz noturbultas no jauna fiksējas ligzdās.
- Pārvietojiet fiksējošo rokturi 2 slēgtā stāvokli.
130 | Latviešu
Apkalpošana un apkope
Apkalpošana un tirišana
Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, darba galds tomēr sabojājas, tā remonts jāveic Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.
Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts uz darba galda marķējuma plāksnītes.
Gaisa spiediens riepās
Izstrādājums tiek piegādāts ar gaisa spiedienu riepās 1,7–2 bāri. lesūknējot gaisu riepās, spiediens tajās nedrīkst pārsniegt 2,5 bārus.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotais darba galds, tā piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: + 371 67 14 62 62
Telefakss: + 371 67 14 62 63
E-pasts: service-pt@lv.bosch.com
Tiesības uz izmainām tiek saglabātas.
