Ürün tipi	Daire testere tezgahı
Marka	Bosch
Model	GTA 60 W Professional
Ürün numarası	3 601 M12 000
Masa yüksekliği	622 mm
Maksimum taşıma kapasitesi	180 kg (elektrikli el aleti + parça)
Ağırlık	35 kg
Lastik basıncı	1,7–2 bar (maks. 2,5 bar)
Ana malzemeler	Metal ve plastik
Verilen aksesuarlar	Montaj plakası, üst ve alt çerçeve, traversli tekerlekler, ayak desteği, montaj seti (cıvatalar, rondelalar, somunlar)
Verilmeyen gerekli aletler	Yıldız tornavida, çatal anahtar (10 mm, 8 mm, 6 mm)
Uygun kullanım	Bosch (örn. GTS 10) ve diğer markaların daire testerelerinin evrensel montaj plakası ile entegrasyonu
Ana işlevler	Daire testere için sabit destek, tekerlekler ve katlama mekanizması sayesinde kolay taşıma, yataylık için ayarlanabilir ayak yüksekliği
Güvenlik	Tekerlek kilitleri, blokaj cıvataları, ayarlanabilir ayaklar, aşırı yüklemeyin, merdiven olarak kullanmayın
Bakım ve temizlik	Düzenli olarak temizleyin, yetkili Bosch servisinde onarım
Yedek parçalar ve onarım	Yedek parçalar mevcut, patlatılmış görünüm www.bosch-pt.com adresinde, Bosch satış sonrası servisi
Genel bilgiler	Kılavuz birçok dilde mevcuttur, istek üzerine çeviri yapılabilir

Sık sorulan sorular - GTA 60 W Professional BOSCH

GTA 60 W çalışma masası nasıl monte edilir?

Kılavuzdaki A'dan E'ye kadar olan şekilleri izleyin. Üst çerçeveyi alt çerçeveye vidalayarak başlayın, ardından tekerlekleri, desteği, montaj plakasını ve traversleri sabitleyin. Hareketi sağlamak için somunları çok sıkmayın.

Masanın maksimum taşıma kapasitesi nedir?

Maksimum taşıma kapasitesi (elektrikli el aleti + parça) 180 kg'dır.

Çalışma masası nasıl taşınır?

Taşıma için tabanı katlayın: kilidi açın, blokaj cıvatalarını geri çekmek için kolu indirin, ardından cıvatalar tekrar yerine oturana kadar masayı yukarı itin. Kilidi kapatın.

Bosch dışında bir marka testere kullanabilir miyim?

Evet, montaj plakası evrenseldir: uygun vida ve somunları seçmek koşuluyla diğer markaların elektrikli el aletlerini monte etmek için farklı deliklere sahiptir.

Ayak yüksekliği nasıl ayarlanır?

Ayakların altındaki kelebek somunları gevşetin, ardından masa tamamen yatay olana kadar ayakları vidalayın veya sökün. Somunları tekrar sıkın.

Çalışma masası dengesizse ne yapılmalı?

Tüm cıvata ve montaj elemanlarının sıkı olduğunu kontrol edin. Ayarlanabilir ayakların düz bir yüzey için doğru şekilde ayarlandığından emin olun. Maksimum yükü aşmayın.

Masa nasıl temizlenir ve bakımı yapılır?

Yumuşak ve kuru bir bezle temizleyin. Arıza durumunda onarımı yetkili Bosch servisine bırakın. Lastik basıncını düzenli olarak kontrol edin (1,7–2 bar, maks. 2,5 bar).

GTA 60 W için yedek parçalar nereden bulunur?

Yedek parçalar Bosch'ta mevcuttur. www.bosch-pt.com adresindeki patlatılmış görünümlere bakın veya ülkenizdeki Bosch satış sonrası servisi ile iletişime geçin.

Montaj için hangi ek aletler gereklidir?

Yıldız tornavida ve 10 mm, 8 mm ve 6 mm çatal anahtara ihtiyacınız olacaktır. Bu aletler verilmez.

Fransa'da Bosch satış sonrası servisi ile nasıl iletişime geçilir?

0800 05 50 51'i (ücretsiz numara) arayın veya [e-mail] adresine yazın. Adres: 126 rue de Stalingrad, 93705 DRANCY Cedex.

KULLANIM KILAVUZU GTA 60 W Professional BOSCH

tr Orijinal işletme talimatı

Genel güvenlik talimatı

AYARI Çalışma masası veya monte edilecek elektrikli el aleti ekinde teslim

edilen bütün uyarıları ve talimatı okuyun.

Güvenlik uyarılarına ve talimat hükümlerine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.

Çalışma masalarına ait güvenlik uyarıları

Aleti ayarlamadan veya aksesuar parçalarını değiştirmeden önce fişi prizden çekin ve/veya aküyü elektrikli el aletinden çıkarın. Elektrikli el aletleri denetim dışı çalıştıkları takdirde kazalara neden olabilirler.
Elektrikli el aletini takmadan önce çalışma masasını kusursuz biçimde monte edin. Çökme/yıkılmayı önlemek için masanın kusursuz biçimde monte edilmesi önemlidir.
Kullanmaya başlamadan önce elektrikli el aletini çalışma masasına iyi ve güvenli biçimde tespit edin. Elektrikli el aletinin çalışma masası üzerinde kayması aletin kontrolünün kaybına neden olabilir.
▶ Çalışma masasını sağlam, sert, düz ve yatay bir yüzeye yerleştirin. Çalışma masası kayar veya sallanacak olursa, elektrikli el aleti veya iş parçası güvenle yönlendirilemez.

▶ Çalışma masasına aşırı yük yüklemyin ve onu merdiven veya iskele olarak kullanmayın. Çalışma masasına aşırı yüklenme veya masanın üzerinde durma, masanın ağırlık noktasının yukarıya kalkmasına ve devrilmesine neden olabilir.
Nakliye ve çalışma esnasında bütün vidaların ve bağlantı elemanlarının güvenli biçimde sıkılmış olmasına dikkat edin. Gevşek bağlantılar istikrarsızlıklara ve hassas olmayan kesme işlemlerine neden olabilir.
Elektrikli el aletini sadece nakliye konumunda takın ve sökün (Nakliye konunu için ilgili elektrikli el aletinin kullanım kılavuzuna da bakın). Aksi takdirde elektrikli el aleti güvenli biçimde tespit edilemeyecek ağırlık noktasına sahip olabilir.
Montaj levhası üzerine tespit edilen elektrikli el aletini sadece çalışma masasında çalıştırın. Çalışma masası olmadan montaj levhasına tespit edilmiş elektrikli el aleti güvenli durmaz ve devrilebilir.
Uzun ve ağır iş parçalarının çalışma masının dengesini bozmamasına dikkat edin. Uzun ve ağır iş parçalarının boşka kalan uçlarının altı beslenmeli veya desteklenmelidir.
▶ Çalışma masasını katlarken veya açarken parmaklarını zı mafsal noktalarına yaklaştırmayın. Parmaklarınız ezilebilir.

Türkçe | 65

Semboller

Aşağıdaki semboller çalışma masanızı kullanırken önemli olabilir. Lütfen sembolleri ve anlamlarını iyice zihninize yerleştirin. Sembolleri doğru yorumlamanız, çalışma masasını daha iyi ve daha güvenli kullanmanıza yardımcı olur.

Sembol Anlamı

Çalışma masasının maksimum taşıma kapasitesi (elektrikli el aleti + iş parçası) 180 kg'dır.

Fonksiyon tanımı

Çalışma masası veya monte edilecek elektrikli el aleti ekinde teslim edilen bütün uyarıları ve talimatı okuyun. Güvenlik uyarılarına ve talimat hükümlerine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu çalışma masası aşağıdaki Bosch sabit testerelerinin takılması için tasarlanmıştır (2008.11 tarihi itibariyle):

- GTS 10 3 601 L30 0..

Çalışma masası elektrikli el aleti ile birlikte tahta ve pofillerin kesilmesi için tasarlanmıştır.

Çalışma masası çeşitli rakip ürünlere de uygundur (Bakınız: Sayfa 67).

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki çalışma masası şeklindeki numaralarla aynıdır.

1 Montaj levhası
2 Tekerlek kilidi 8
3 Tutamak
4 Blokaj pimi
5 Yüksekliği ayarlanabilir ayak
6 Üst çerçeve, kilitli 2
7 Alt çerçeve
8 Tekerlek
9 Bağlantı kolu

10 Ayak desteği

11 Tespit seti

12 Kelebek başlı somun

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Çalışma masası GTA 60 W
	Professional
Ürün kodu	3 601 M12 000
Çalışma masası yüksekilgi	mm 622
maks. taşıma kapasitesi (elektrikli el aleti + iş parçası)	kg 180
Ağırlığı EPTA-Procedure 01/2003'e göre	kg 35

66 | Türkçe

Montaj

Teslimat kapsamı

Bunun için kullanım kılavuzunun başındaki teslimat kapsamı gösterimine dikkat edin.

Çalışma masasını monte etmeden önce aşağıda belirtilen parçaların hepsinin teslim edilip edilmediğini kontrol edin:

No. Tanım Adet
1	Montaj levhası 1
6	Üst çerçeve, kilitli 2 1
7	Alt çerçeve 1
8	Bağlantı kollu tekerlek 9 2
10	Ayak desteği 1
11	Bağlama setiİçeriği:- Altıgen vidaM10 x 100M10 x 50M6 x 110M6 x 75M6 x 40- Yıldız başlı vidaM8 x 50- Besleme puluM10M10 (sıkma diski)M6- Emniyet somunuM10M8M6	6244618286664

Teslimat kapsamı için gerekli olan ek aletler:

• Filips tornavida
• Çatal anahtar (10 mm, 8 mm, 6 mm)

Sürülebilir alt takımın montajı

• Aletle birlikte teslim edilen bütün parçaları ambalajdan dikkatli biçimde çıkarın.
• Bütün ambalaj malzemesini kaldırın.
• Montaj için şekillere uyun A-E. Aşağıdaki uyarılara uyun.

Şekil A ile ilgili:

- Üst çerçeveyi 6 alt çerçeveye 7 vidalayın.

Şekil B ile ilgili:

- Sağ ve sol tekerleğin 8 her birini üst çerçeveye 6 vidalayın.

Bağlantı kolunun 9 dışarıyı ve tekerlek lastiklerinin de alt çerçeveyi 7 göstermesine dikkat edin.

Açıklama: Somunları aşırı ölçüde sıkmayın. Vidalanan parçalar serbest hareket edebilmelidir.

Şekil C ile ilgili:

- Ayak desteğini 10 her iki tekerlege 8 vidalayın.

Şekil D ile ilgili:

- Montaj levhasını 1 her iki taraftan üst çerçeveye 6 vidalayın.

Açıklama: Somunları aşırı ölçüde sıkmayın. Vidalanan parçalar serbest hareket edebilmelidir.

Şekil E ile ilgili:

- Sol ve sağ bağlantı kolunun 9 her birini motaj levhasına 1 vidalayın.

Açıklama: Somunları aşırı ölçüde sıkmayın. Vidalanan parçalar serbest hareket edebilmelidir.

Türkçe | 67

Çalışma masasının hazırlanması

Çalışma masasının yerleştirilmesi (Bakınız: Şekil F)

Elektrikli el aletini tespit etmeden önce alt takımı birbirinden ayırmalısınız.

• Blokaj pimlerinin 4 üzerindeki yükü kaldırmak için çalışma masasını tutamaktan 3 tutarak hafifçe yukarı kaldırın.
• Kilidi 2 açın. Bu yolla tekerlekleri kilitleyen blokaj pimleri geri çekilir.
• Ayaklardan birini ayak desteğine 10 yerleştirin ve iki elinizle tutamağı 3 blokaj pimi tekrar kavrama yapıncaya kadar aşağı bastırın.
• Kilidi 2 kapatın.

Yüksekliği ayarlanabilir ayaklar 5 çalışma masasını doğrultmanıza yardımcı olur.

- Kelebek somunları 12 gevşetin ve ayakları, çalışma masası doğrultuluncaya kadar içeri veya dışarı vidalayın.

Elektrikli el aletinin montaj levhasına tespiti (Bakınız: Şekil G)

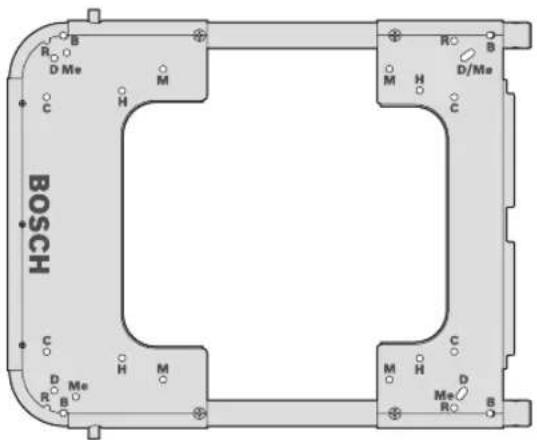

Montaj levhası 1 çok amaçlı olarak kullanılabilir. Çeşitli montaj delikleri sayesinde çalışma masasına hem Bosch elektrikli el aletleri hem de rakip ürünler takılabilir.

Üretici Model		Montaj deligi
Bosch	GTS 10 B
DeWALT	DW744XP D
Metabo	TS 250 Me
Makita	2703 M
Hitachi	C 10 R A 2 H

• Elektrikli el aletini uygun montaj delikleri üzerine konumlandırın.
• Montaj levhası ile elektrikli el aletini uygun vidalar, besleme pulları ve somunlarla birbirine vidalayın.

işletim

Çalışırken dikkat edilecek hususlar

Çalışma masasına aşırı yük bindirmeyin. Çalışma masasının taşıma kapasitesini her zaman dikkate alın.

Çalışmaya başlamadan önce her zaman kilidin 2 kapalı olduğundan emin olun.

Özellikle uzun ve ağır parçaları keserken iş parçasını daima iyi ve güvenli biçimde tutun. İş parçası kesilince ağırlık noktası öyle elverişsiz bir konuma gelebilir ki, çalışma masası devrilebilir.

Nakliye

Nakliye için alt takımı kapatmalısınız. (Bakınız: Şekil H)

• Blokaj pimleri 4 üzerindeki yükü kaldırmak için çalışma masasını tutamaktan 3 tutarak aşağı bastırın.
• Kilidi 2 açın. Bu yolla tekerlekleri kilitleyen blokaj pimleri geri çekilir.
• Bir ayağı ayak desteğine 10 yerleştirin ve iki elinizle tutamağı 3 blokaj pimi tekrar kavrama yapıncaya kadar yukarı çekin.
• Kilidi 2 kapatın.

68 | Türkçe

Bakım ve servis

Bakım ve temizlik

Çalışma masası dikkatlı üretim ve test yöntemlerine rağmen arıza yapacak olursa, onarımı Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırın.

Lütfen bütün başvuru ve yetek parça siparişlerinizde çalışma masası tip etiketi üzerindeki 10 haneli ürün kodunu belirtin.

Lastik havası basıncı

Lastikler 1,7–2 barlık basınçla teslim edilir. Lastiklere maksimum 2,5 bar'lık hava basılabilir.

Tasfiye

Çalışma masası, aksesuar ve ambalaj malzemesi çevre dostu yeniden kazanım merkezine gönderilmek zorundadır.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Müşteri Danışmanı: [phone]

Müşteri Servis Hattı: [phone]

Değişiklik haklarımız saklıdır.
