| Typ výrobku | Pracovní stůl pro stacionární pilu |
| Značka | Bosch |
| Model | GTA 60 W Professional |
| Číslo výrobku | 3 601 M12 000 |
| Výška stolu | 622 mm |
| Maximální nosnost | 180 kg (nástroj + obrobek) |
| Hmotnost | 35 kg |
| Tlak v pneumatikách | 1,7–2 bar (max. 2,5 bar) |
| Hlavní materiály | Kov a plast |
| Dodávané příslušenství | Montážní deska, horní a dolní rám, kola s příčkami, opora nohou, montážní sada (šrouby, podložky, matice) |
| Potřebné nářadí (není součástí) | Křížový šroubovák, vidlicový klíč (10 mm, 8 mm, 6 mm) |
| Použití podle určení | Integrace pil Bosch (např. GTS 10) a jiných značek pomocí univerzální montážní desky |
| Hlavní funkce | Stabilní podpora pro stacionární pilu, snadný transport díky kolům a skládacímu mechanismu, nastavení výšky nohou pro vyrovnání |
| Bezpečnost | Zamykání kol, blokovací šrouby, nastavitelné nohy, nepřetěžovat, nepoužívat jako žebřík |
| Údržba a čištění | Pravidelně čistit, opravy provádět v autorizovaném servisu Bosch |
| Náhradní díly a opravitelnost | Náhradní díly k dispozici, exploded view na www.bosch-pt.com, servis Bosch |
| Obecné informace | Návod dostupný v několika jazycích, překlad na vyžádání |
Často kladené otázky - GTA 60 W Professional BOSCH
Dotazy uživatelů ohledně GTA 60 W Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Service après-vente ve formátu PDF zdarma! Najděte svůj návod GTA 60 W Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GTA 60 W Professional značky BOSCH.
NÁVOD K OBSLUZE GTA 60 W Professional BOSCH
es Původní návod k používání
Bezpečnostní předpisy
Všeobecná bezpečnostní upozornění
VAROVÁNÍ
Čtěte všechna k pracovnímu stolu a namontovanému
elektronářadí přiložená varovná upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.
Bezpečnostní upozornění pro pracovní stoly
Dříve než provedete nastavení stroje nebo výměnu dílů příslušenství, vytáhněte zástrčku ze zásuvky a/nebo odejměte akumulátor z elektronářadí. Neúmyslný start elektronářadí je příčinou některých úrazů.
Dříve než namontujete elektronářadí, sestavte správně pracovní stůl. Bezchybné smontování je důležité, aby se zamezilo riziku zhroucení.
Dříve než elektronářadí použijete, upevněte jej spolehlivě na pracovní stůl. Sesmeknutí elektronářadí na pracovním stole může vést ke ztrátě kontroly.
Pracovní stůl umístěte na pevnou, rovinnou a vodorovnou plochu. Pokud se může pracovní stůl sesmeknout nebo viklat, nemohou být elektronářadí nebo obrobek rovnoměrně a spolehlivě vedeny.
Pracovní stůl nepřetěžujte a nepoužívejte jej jako žebřík nebo lešení. Přetížení nebo stání na pracovním stole může vést k tomu, že se těžiště pracovního stolu přesune nahoru a ten se převrátí.
Dbejte na to, aby byly při přepravě a při práci veškeré šrouby a spojovací prvky pevně utaženy. Uvolněné spoje mohou vést k nestabilitám a k nepřesným procesům řezání.
Elektronářadí namontujte a demontujte jen tehdy, pokud je v přepravní poloze (upozornění k přepravní poloze viz též návod k provozu příslušného elektronářadí). Elektronářadí jinak může mít tak nevýhodné těžiště, že jej nemůžete spolehlivě držet.
▶ Na montážní desce upevněné elektronářadí provozujte výhradně na pracovním stole.
Bez pracovního stolu nestojí montážní deska s elektronářadím spolehlivě a může se převrhnout.
Zajistěte, aby dlouhé a těžké obrobky nevyvedly pracovní stůl z rovnováhy.
Dlouhé a těžké obrobky musejí být na volném konci podloženy nebo podepřeny.
Nedávejte při zasouvání nebo roztahování pracovního stolu své prsty do blízkosti kloubových bodů. Prsty by mohly být přiskřípnuty.
Symboly
Následující symboly mohou mít význam pro používání Vašeho pracovního stolu. Zapamatujte si, prosím, symboly a jejich význam. Správná interpretace symbolů Vám pomůže pracovní stůl lépe a bezpečněji používat.
Symbol Význam
Maximální nosnost (elektronářadí + obrobek) pracovního stolu činí 180 kg.
Funkční popis
Čtěte všechna k pracovnímu stolu a namontovanému elektronářadí přiložená varovná upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.
Určující použití
Pracovní stůl je určen výhradně pro upnutí následujících stacionárních pil Bosch (stav 2008.11):
- GTS 10 3 601 L30 0..
Společně s elektronářadím je pracovní stůl určen ke zkracování prken a profilů.
Pracovní stůl je vhodný též pro rozličné konkurenční výrobky (viz strana 76).
Česky | 75
Zobrazené komponenty
Číslování zobrazených komponentů se vztahuje na zobrazení pracovního stolu na grafických stranách.
1 Montážní deska
2 Zajištění kol 8
3 Rukojet'
4 Uzavírací čep
5 Výškově nastavitelná patka
6 Vrchní rám se zajištěním 2
7 Spodní rám
8 Kolo
9 Spojovací vzpěra
10 Patková vzpěra
11 Upevňovací sada
12 Křídlová matice
*Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technická data
| Pracovní stůl GTA 60 W | |
| Professional | |
| Číslo stroje | 3 601 M12 000 |
| Výška pracovního stolu | mm 622 |
| Max. nosnost (elektronářadí + obrobek) | kg 180 |
| Hmotnost podle EPTA-Procedure 01/2003 | kg 35 |
Montáž
Obsah dodávky
Všimněte si k tomu zobrazení obsahu dodávky na začátku návodu k obsluze.
Před montáží pracovního stolu zkontrolujte, zda byly všechny dole uvedené díly dodány:
Čís. Označení Počet
| 1 | Montážní deska 1 | |
| 6 | Vrchní rám se zajištěním 2 1 | |
| 7 | Spodní rám 1 | |
| 8 | Kolo se spojovací vzpěrou 9 2 | |
| 10 | Patková vzpěra 1 | |
| 11 | Upevňovací sadasestává z:– Šroub se šestihrannou hlavouM10 x 100M10 x 50M6 x 110M6 x 75M6 x 40– Šroub s křížovou drážkouM8 x 50– PodložkaM10M10 (svěrná podložka)M6– Pojistná maticeM10M8M6 | 62444618286664 |
Navíc k obsahu dodávky potřebné nástroje:
- Křížový šroubovák
- Stranový klíč (10 mm, 8 mm, 6 mm)
76 | Česky
Montáž pojízdného podstavce
– Vyjměte všechny dodané díly opatrně z jejich obalu.
- Odstraňte veškerý obalový materiál.
– Pro smontování sledujte obrázky A–E. Dbejte přitom následujících upozornění.
K obrázku A:
- Sešroubujte vrchní rám 6 se spodním rámem 7.
K obrázku B:
- Sešroubujte vždy levé a pravé kolo 8 s vrchním rámem 6.
Dbejte prítom na to, aby spojovací vzpěry 9 ukazovaly ven a pneumatiky kol do směru ke spodnímu rámu 7.
Upozornění: Matice neutahujte příliš pevně. Sešroubované díly se musejí nechat volně pohybovat.
K obrázku C:
- Sešroubujte patkovou vzpěru 10 s oběma koly 8.
K obrázku D:
- Sešroubujte montážní desku 1 na obou stranách s vrchním rámem 6.
Upozornění: Matice neutahujte příliš pevně. Sešroubované díly se musejí nechat volně pohybovat.
K obrázku E:
- Sešroubujte vždy levou a pravou spojovací vzpěru 9 s montážní deskou 1.
Upozornění: Matice neutahujte příliš pevně. Sešroubované díly se musejí nechat volně pohybovat.
Příprava pracovního stolu
Sestavení pracovního stolu (viz obr. F)
Před upevněním elektronářadí musíte podstavec rozložit.
- Pro odlehčení uzavíracích čepů 4 povytáhněte pracovní stůl za rukojet' 3 lehce nahoru.
- Otevřete zajištění 2. Tím se uzavírací čepy, jež aretují kola, zasunou.
- Dejte nohu na patkovou vzpěru 10 a tiskněte oběma rukama rukojeť 3 tak dlouho dolů, až uzavírací čepy opět zaskočí.
- Uzavřete zajištění 2.
Výškově nastavitelné patky 5 Vám přitom pomohou pracovní stůl vyrovnat.
- Povolte křídlové matice 12 a patky tak dlouho šroubujte dovnitř nebo ven, až je pracovní stůl vyrovnaný do roviny.

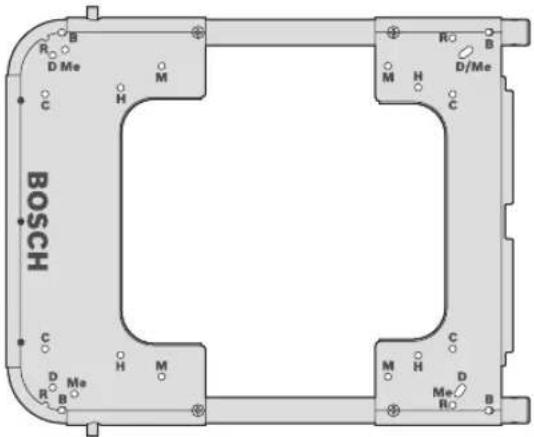

Upevnění elektronářadí na montážní desce (viz obrázek G)
Montážní deska 1 je univerzálně použitelná. Díky rozličným montážním otvorům lze na pracovní stůl upnout jak elektronářadí Bosch, tak i konkurenční výrobky.
- Umístěte elektronářadí na vyhovující montážní otvory.
- Sešroubujte montážní desku a elektronářadí pomoci vhodných šroubů, podložek a matic.
Provoz
Pracovní pokyny
Pracovní stůl nepřetěžujte. Vždy dbejte na maximální nosnost pracovního stolu.
Zajistěte, aby bylo před prací vždy uzavřeno zajištění 2.
Obrobek držte vždy dobře a pevně, zvláště dlouhé, těžké odřezky. Po proříznutí obrobku se může těžiště tak nevýhodně přemístit, že se pracovní stůl převrhne.
Přeprava
Pro přepravu musíte podstavec zasunout. (viz obr. H)
- Pro odlehčení uzavíracích čepů 4 stiskněte lehce pracovní stůl na rukojeti 3 dolů.
- Otevřete zajištění 2. Tím se uzavírací čepy, jež aretují kola, zasunou.
- Dejte nohu na patkovou vzpěru 10 a táhněte oběma rukama rukojeť 3 tak dlouho nahoru, až uzavírací čepy opět zaskočí.
- Uzavřete zajištění 2.
Údržba a servis
Údržba a čištění
Pokud přes pečlivou výrobu a zkoušky dojde někdy u pracovního stolu k poruše, nechte provést opravu v autorizovaném servisním středisku pro elektronářadí Bosch.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku pracovního stolu.
Tlak vzduchu v pneumatikách
Pneumatiky se dodávají s tlakem vzduchu 1,7–2 bar. Maximálně lze pneumatiky nahustit na 2,5 bar.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, použivání a nastavení výrobků a příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Pracovní stůl, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
