| Tipo de producto | Mesa de trabajo para sierra estacionaria |
| Marca | Bosch |
| Modelo | GTA 60 W Professional |
| Número de artículo | 3 601 M12 000 |
| Altura de la mesa | 622 mm |
| Capacidad de carga máxima | 180 kg (herramienta eléctrica + pieza) |
| Peso | 35 kg |
| Presión de los neumáticos | 1,7–2 bar (máx. 2,5 bar) |
| Materiales principales | Metal y plástico |
| Accesorios incluidos | Placa de montaje, bastidor superior e inferior, ruedas con travesaños, soporte de pie, juego de montaje (pernos, arandelas, tuercas) |
| Herramientas necesarias no incluidas | Destornillador de estrella, llave de horquilla (10 mm, 8 mm, 6 mm) |
| Uso conforme | Integración de sierras estacionarias Bosch (ej. GTS 10) y otras marcas mediante placa de montaje universal |
| Funciones principales | Soporte estable para sierra estacionaria, transporte fácil gracias a las ruedas y al mecanismo plegable, ajuste en altura de las patas para nivelación |
| Seguridad | Bloqueo de ruedas, pernos de bloqueo, patas ajustables, no sobrecargar, no usar como escalera |
| Mantenimiento y limpieza | Limpiar regularmente, reparación por servicio postventa autorizado Bosch |
| Piezas de repuesto y reparabilidad | Piezas de repuesto disponibles, vista explosionada en www.bosch-pt.com, servicio postventa Bosch |
| Información general | Manual disponible en varios idiomas, traducción posible bajo petición |
Preguntas frecuentes - GTA 60 W Professional BOSCH
Preguntas de los usuarios sobre GTA 60 W Professional BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Service après-vente en formato PDF gratis! Encuentra tus instrucciones GTA 60 W Professional - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GTA 60 W Professional de la marca BOSCH.
MANUAL DE USUARIO GTA 60 W Professional BOSCH
Español.... Página 23
Instrucciones de seguridad
Instrucciones generales de seguridad
ADVERTENCIA Lea íntegramente las advertencias de peligro e instruc-
ciones que se adjuntan con la mesa de trabajo y con la herramienta eléctrica que desee acoplar a la misma. En caso de no atenerse a las indicaciones de seguridad e instrucciones, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Instrucciones de seguridad para mesas de trabajo
▶ Saque el enchufe de la red y/o desmonte el acumulador de la herramienta eléctrica antes de realizar un ajuste en el aparato o al cambiar de accesorio. La puesta en marcha accidental de la herramienta eléctrica puede provocar accidentes.
Ensamble correctamente la mesa de trabajo antes de acoplar a ella la herramienta eléctrica. Un ensamble correcto es primordial para conseguir una buena estabilidad y evitar accidentes.
- Antes de utilizarla, sujete firmemente la herramienta eléctrica a la mesa de trabajo. Podría perder el control sobre la herramienta eléctrica si ésta no va correctamente sujeta a la mesa de trabajo.
Coloque la mesa de trabajo sobre una superficie firme, plana y horizontal. Si la mesa de trabajo llega a desplazarse, o cojea, no es posible guiar uniformemente ni de forma segura la herramienta eléctrica o la pieza.
No coloque pesos excesivos sobre la mesa de trabajo ni la emplee como escalera o andamio. Al sobrecargar o subirse a la mesa de trabajo puede ocurrir que ésta vuelque.
Al transportar la mesa o al trabajar con ella, preste atención a que estén firmemente apretados todos los tornillos y elementos de unión. Una sujeción deficiente puede provocar una inestabilidad y un serrado inexacto.
Solamente acople y desacople la herramienta eléctrica encontrándose ésta en la posición de transporte (consultar también al respecto las instrucciones de manejo de la respectiva herramienta eléctrica). En caso contrario podría quedar en una posición tan desfavorable el centro de gravedad de la herramienta eléctrica, que no le sea posible sujetarla de forma segura.
La herramienta eléctrica fijada a la placa de montaje deberá funcionar exclusivamente estando montada sobre la mesa de trabajo. Si no va montada sobre la mesa de trabajo, la placa de montaje con la herramienta eléctrica no queda en una posición estable, y puede volcar.
Asegúrese que las piezas largas y pesadas no hagan volcar la mesa de trabajo. En las piezas de trabajo largas y pesadas, su extremo libre deberá soportarse convenientemente.
Mantenga alejados sus dedos de las articulaciones de la mesa de trabajo al plegar o desplegar la misma. Sus dedos podrían ser magullados.
24 | Español
Símbolos
Los símbolos mostrados a continuación pueden ser de importancia en el uso de la mesa de trabajo. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, la mesa de trabajo.
Simbología Significado
La capacidad de carga máxima (herramienta eléctrica + pieza de trabajo) de la mesa de trabajo es de 180 kg.
Descripción del funcionamiento
Lea íntegramente las advertencias de peligro e instrucciones que se adjuntan con la mesa de trabajo y con la herramienta eléctrica que desee acoplar a la misma. En caso de no atenerse a las indicaciones de seguridad e instrucciones, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La mesa de trabajo ha sido diseñada para montar sobre ella exclusivamente las siguientes sierras estacionarias Bosch (situación 2008.11): - GTS 10 3 601 L30 0..
La mesa de trabajo, en combinación con la herramienta eléctrica, ha sido concebida para cortar a longitud tablas y perfiles.
La mesa de trabajo es apropiada también para acoplar a la misma diversos productos de otras marcas (ver página 26).
Componentes principales
La numeración de los componentes está referida a la imagen de la mesa de trabajo en las páginas ilustradas.
1 Placa de montaje
2 Bloqueo de las ruedas 8
3 Empuñadura
4 Bulón de fijación
5 Pie ajustable en altura
6 Bastidor superior con bloqueo 2
7 Bastidor inferior
8 Rueda
9 Barra de conexión
10 Travesaño
11 Juego de piezas de sujeción
12 Tuerca de mariposa
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Mesa de trabajo G T A 6 0 W | |
| Professional | |
| N° de artículo | 3 601 M12 000 |
| Altura de la mesa de trabajo | mm 622 |
| Capacidad de carga máx. (herramienta eléctrica + pieza de trabajo) | kg 180 |
| Peso según EPTA-Procedure 01/2003 | kg 35 |
Español | 25
Montaje
Material que se adjunta
Consulte la ilustración con el material suministrado que figura al comienzo de estas instrucciones de servicio.
Antes de montar la mesa de trabajo compruebe si se han suministrado todas las partes que a continuación se detallan:
Nº Denominación Cant.
| 1 | Placa de montaje 1 | |
| 6 | Bastidor superiorcon bloqueo 2 1 | |
| 7 | Bastidor inferior 1 | |
| 8 | Rueda con barra de conexión 9 2 | |
| 10 | Travesaño 1 | |
| 11 | Juego de piezas de sujeciónCompuesto por:- Tornillo de cabeza hexagonalM10 x 100 6M10 x 50 2M6 x 110 4M6 x 75 4M6 x 40 4- Tornillo cabeza de estrellaM8 x 50 6- ArandelaM10 18M10 (disco de apriete) 2M6 8- Tuerca autoblocanteM10 6M8 6M6 4 |
Herramientas necesarias que no se adjuntan con el aparato:
- Destornillador de estrella
- Llave fija (10mm, 8mm, 6mm)
Montaje del bastidor inferior móvil
- Saque cuidadosamente del embalaje todas las partes suministradas.
- Desembale las piezas completamente.
- Realice el montaje según figuras A–E. Observe las instrucciones que a continuación se indican:
Figura A:
- Ensamble con los tornillos el bastidor superior 6 y el bastidor inferior 7.
Figura B:
- Atornille la rueda izquierda y derecha 8 al bastidor superior 6.
Al realizar esto, preste atención a que las barras de conexión 9 queden en el lado de afuera con las cubiertas de las ruedas orientadas hacia el bastidor inferior 7.
Observación: No apriete excesivamente las tuercas. Observar que las piezas atornilladas puedan moverse libremente.
Figura C:
- Fije el travesaño 10 con tornillos a los soportes de ambas ruedas 8.
Figura D:
- Sujete la placa de montaje 1 a ambos lados del bastidor superior 6 con los tornillos.
Observación: No apriete excesivamente las tuercas. Observar que las piezas atornilladas puedan moverse libremente.
Figura E:
- Atornille la barra de conexión izquierda y de- recha 9 a la placa de montaje 1.
Observación: No apriete excesivamente las tuercas. Observar que las piezas atornilladas puedan moverse libremente.
26 | Español
Preparación de la mesa de trabajo
Colocación de la mesa de trabajo (ver figura F)
Antes de fijar la herramienta eléctrica es preciso desplegar primero el bastidor inferior.
- Con el fin de aliviar los bulones de retención 4 alce ligeramente la mesa de trabajo tirando hacia arriba de la empuñadura 3.
- Abra el bloqueo 2. Los bulones de retención son retraídos y las ruedas se desbloquean.
- Apoye un pie contra el travesaño 10 y vaya empujando hacia abajo la empuñadura 3 con ambas manos hasta enclavar de nuevo en la otra posición los bulones de retención.
- Cierre el bloqueo 2.
Los pies 5 ajustables en altura le ayudarán a nivelar la mesa de trabajo.
- Afloje las tuercas de mariposa 12 y enrosque los pies hacia dentro o hacia fuera, según convenga, hasta haber nivelado la mesa de trabajo.
Fijación de la herramienta eléctrica a la placa de montaje (ver figura G)

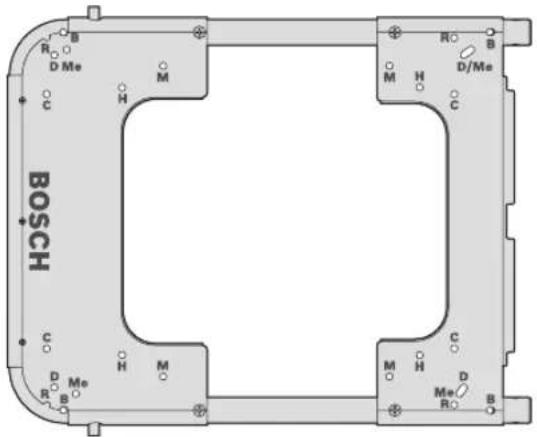

La placa de montaje 1 es de aplicación muy versátil. Gracias a los diversos agujeros de sujeción que lleva, es posible acoplar a la mesa de trabajo no sólo herramientas eléctricas Bosch sino también productos de otras marcas.
- Coloque la base de la herramienta eléctrica haciéndola coincidir con los respectivos agujeros de sujeción.
- Fije la herramienta eléctrica a la placa de montaje empleando los tornillos, arandelas y tuercas adecuados.
Operación
Instrucciones para la operación
No sobrecargue la mesa de trabajo. Siempre tenga en cuenta la capacidad de carga máxima de la mesa de trabajo.
Antes de comenzar a trabajar asegúrese siempre primero que esté cerrado el bloqueo 2.
En todo momento sujete con firmeza la pieza de trabajo, especialmente el tramo que sea más largo y pesado. Una vez dividida la pieza, el centro de gravedad puede modificarse en tal medida que la mesa de trabajo llegue a volcar.
Transporte
Para el transporte es necesario plegar el bastidor inferior. (ver figura H)
- Con el fin de aliviar los bulones de retención 4 presione ligeramente hacia abajo la empuñadura 3.
- Abra el bloqueo 2. Los bulones de retención son retraídos y las ruedas se desbloquean.
- Apoye un pie contra el travesaño 10 y tire hacia arriba de la empuñadura 3 con ambas manos hasta encajar de nuevo en la otra posición los bulones de retención.
- Cierre el bloqueo 2.
Español | 27
Mantenimiento y servicio
Mantenimiento y limpieza
Si a pesar de los esmerados procesos de fabricación y control, la mesa de trabajo llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características de la mesa de trabajo.
Presión de las ruedas
Las ruedas se suministran de fábrica infladas a una presión de 1,7–2 bar. Las ruedas pueden inflarse como máximo a 2,5 bar.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:
